Наладка шкафов автоматики инженерных систем


Шкаф автоматики может быть аккуратно собран, промаркирован и успешно пройти заводскую проверку. Но рабочей системой он становится только после подключения реальных датчиков, приводов, двигателей, сетей связи и инженерного оборудования на объекте. Наладка как раз и связывает проект, шкаф, полевое оборудование и фактические режимы эксплуатации в единый управляемый комплекс.

ПРАКТИЧЕСКИЙ БЛОК: Главная мысль

Пусконаладка — это не «включить шкаф и посмотреть, загорелся ли экран». Цель работ — доказать, что каждый сигнал приходит по правильному адресу, каждая команда исполняется безопасно, блокировки действительно защищают оборудование, а система устойчиво работает в ручном, автоматическом и аварийном режимах.



Что означает наладка шкафа автоматики

Современные шкафы управления вентиляцией, отоплением, насосами, тепловыми пунктами, освещением и другими инженерными системами объединяют силовую коммутацию, цепи управления, программируемые контроллеры, панели оператора, частотные преобразователи и интерфейсы обмена данными. Пока шкаф находится в цехе изготовителя, его можно проверить как самостоятельное изделие. На объекте ситуация меняется: к нему подключаются кабельные трассы, датчики, исполнительные механизмы и смежные системы, а значит появляется десяток новых источников ошибок.

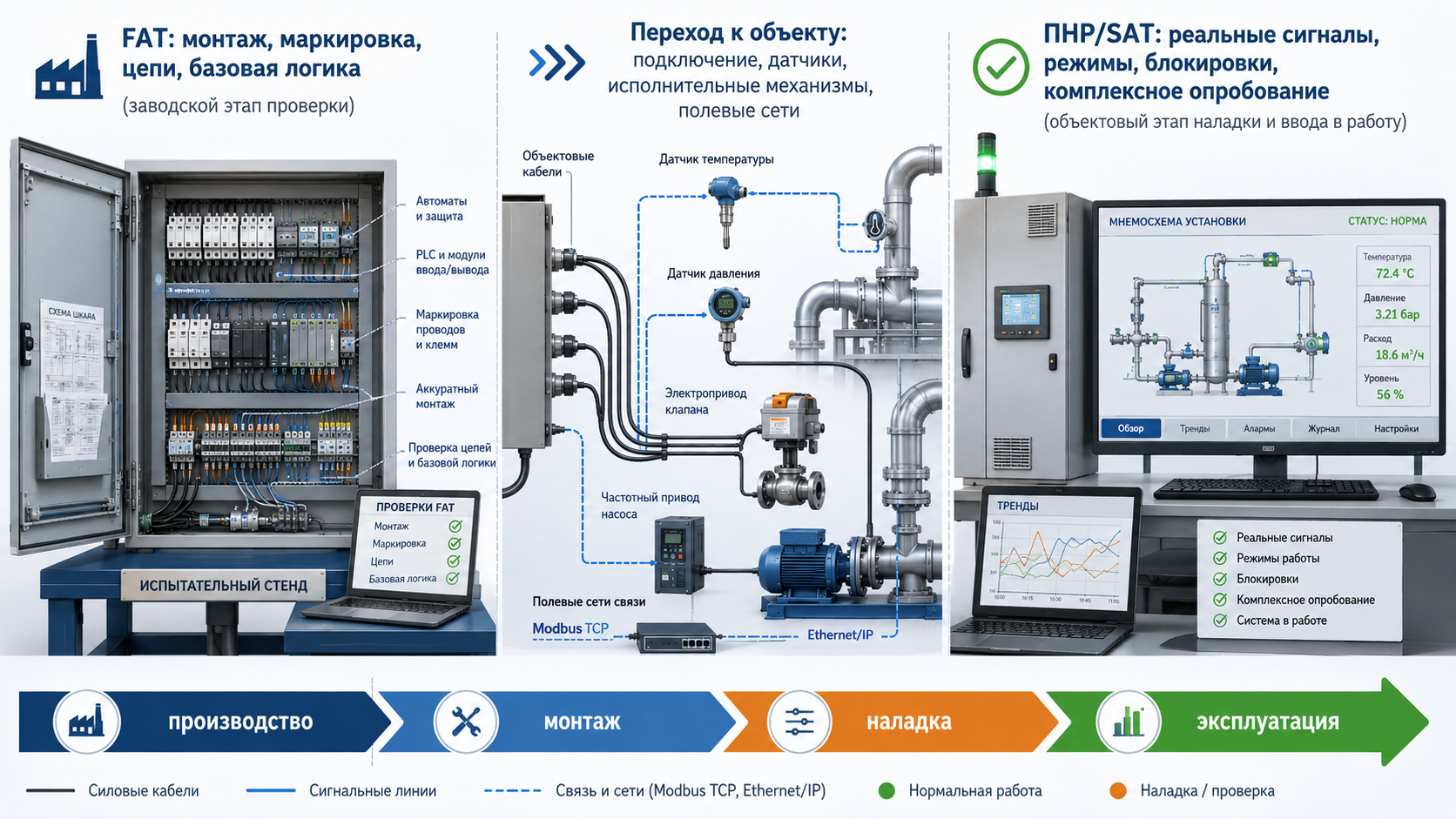

Именно поэтому заводские испытания FAT не заменяют наладку на объекте. FAT подтверждает качество сборки и базовую работоспособность шкафа в контролируемых условиях. Пусконаладочные работы проверяют уже реальную систему: от клеммы и адреса ПЛК до направления вращения вентилятора, положения клапана, достоверности датчика и реакции диспетчеризации.



Что входит в пусконаладочные работы

Состав ПНР зависит от объекта, проекта и границ ответственности подрядчиков. Для одного шкафа задача может ограничиваться проверкой цепей и запуском локального алгоритма. Для комплекса инженерных систем потребуется согласовать работу нескольких шкафов, общую сеть, диспетчеризацию, аварийные сценарии и взаимодействие с технологическим оборудованием.

Этап

Что проверяют

Результат

1. Подготовка

Проект, схемы, перечень сигналов, алгоритмы, паспорта, настройки оборудования, готовность монтажа

Понятная программа работ и зафиксированные границы ответственности

2. Предпусковой контроль

Монтаж, маркировка, защитные цепи, сопротивление изоляции, полярность, чередование фаз, напряжения питания

Шкаф и подключённые линии готовы к безопасной подаче напряжения

3. Проверка I/O

Дискретные и аналоговые входы/выходы, масштабирование, адресация, диагностика обрыва и недостоверности

Каждый физический сигнал соответствует переменной программы и индикации

4. Исполнительные механизмы

Контакторы, клапаны, заслонки, насосы, вентиляторы, частотные преобразователи

Команды исполняются в правильном направлении и в допустимых режимах

5. Сети и интеграция

RS-485, Modbus RTU/TCP, Ethernet, шлюзы, HMI, SCADA/BMS

Устойчивый обмен данными без потери устройств и неверных значений

6. Алгоритмы и защиты

Ручной/автоматический режим, блокировки, аварии, резервирование, восстановление после питания

Логика соответствует проекту и безопасному сценарию работы

7. Комплексное опробование

Совместная работа всех систем при нормальных и имитируемых аварийных условиях

Система готова к передаче в эксплуатацию

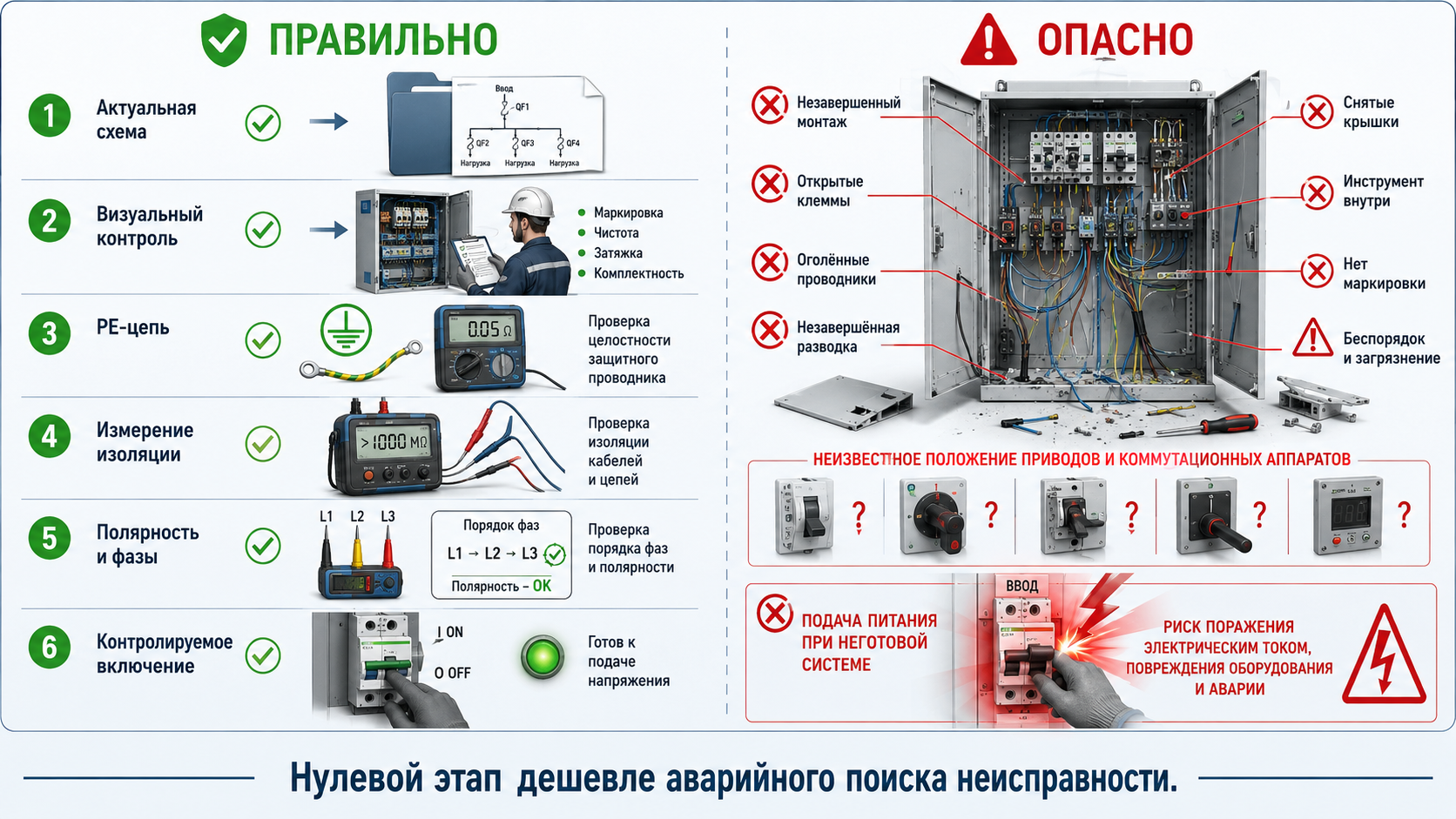

До первого включения: нулевой этап ПНР

Наиболее дорогие ошибки часто совершаются не в программе, а за несколько минут до её запуска — когда напряжение подают на систему, не проверив монтаж и фактическую готовность объекта. Поэтому до включения выполняют последовательный предпусковой контроль.

·       сверяют шкаф, монтажные соединения и кабельный журнал с актуальной редакцией схем;

·       проверяют наличие маркировки проводников, клемм, кабелей и подключённого оборудования;

·       контролируют защитное заземление корпусов, дверей, экранов и металлических конструкций в соответствии с проектом;

·       убеждаются в отсутствии замыканий, повреждений изоляции, перепутанной полярности и случайных перемычек;

·       проверяют номиналы защитных аппаратов, положение автоматов и корректность подключения источников питания;

·       сверяют чередование фаз и готовность двигателей к кратковременному пробному пуску;

·       фиксируют исходные положения клапанов, заслонок и других механизмов, которые могут привести к гидроудару, замораживанию, перегреву или механическому повреждению.

Конкретный состав измерений, испытательные напряжения и критерии приемки определяются проектом, программой и методикой испытаний, документацией изготовителей и применимыми нормативными требованиями. Универсальная цифра «на все шкафы и все кабели» здесь скорее создаёт риск, чем помогает.

ВАЖНО: Безопасная организация работ

Подача напряжения, измерения, форсирование выходов и пробные пуски выполняются квалифицированным персоналом по утверждённой программе, с разграничением зон ответственности и мерами защиты от ошибочного включения. Перед сменой фаз, перекоммутацией или работой внутри шкафа оборудование должно быть безопасно отключено и проверено на отсутствие напряжения.









Проверка питания и поэтапная подача напряжения

После предпусковых проверок шкаф включают не «одним общим рубильником», а поэтапно. Сначала контролируют ввод, затем вспомогательные цепи, источники питания, контроллер, панель оператора, коммуникационное оборудование и только после этого — силовые потребители. Такой порядок позволяет локализовать неисправность до того, как она затронет весь комплекс.

На каждом уровне проверяют фактическое напряжение, полярность, состояние защитных аппаратов и отсутствие перегрева. Для цепей постоянного тока важно не только наличие 24 В DC, но и устойчивость питания при включении реле, приводов и модулей ввода-вывода. Просадка напряжения, которая не видна без нагрузки, способна вызвать перезапуск ПЛК, дребезг реле и трудноуловимые потери связи.

ПРАКТИЧЕСКИЙ БЛОК: Что фиксировать в протоколе

Напряжение на вводе и источниках питания; состояние защитных цепей; дату и исполнителя проверки; выявленные отклонения; выполненные корректирующие действия; разрешение на переход к следующему этапу. Такая фиксация ускоряет повторную диагностику и снимает споры о том, «когда именно всё перестало работать».

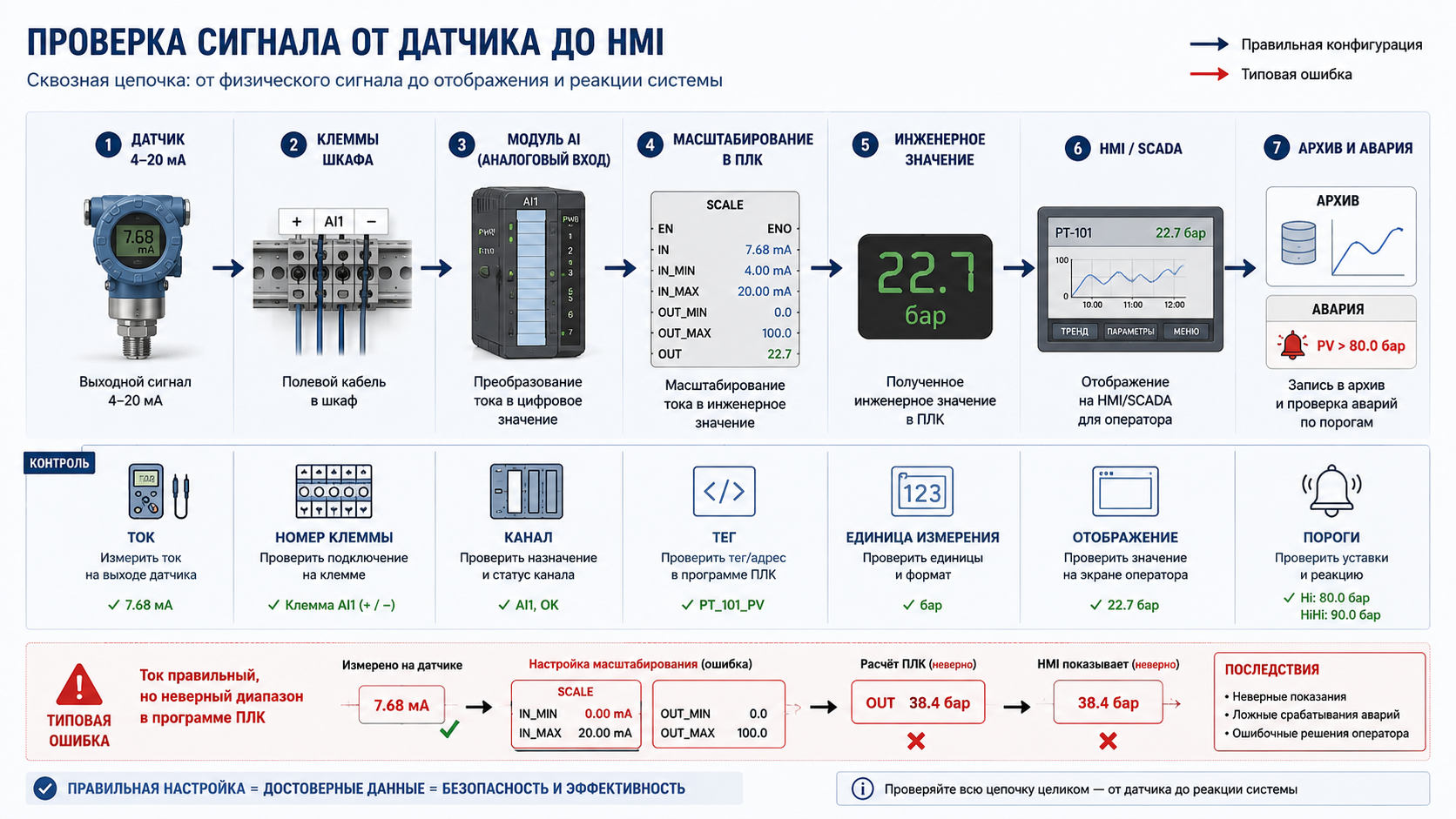

Проверка дискретных и аналоговых сигналов

После запуска ПЛК выполняют проверку по принципу point-to-point — от реального устройства до переменной программы и обратно. Это один из самых важных этапов: ошибку адресации невозможно надёжно исправить красивой мнемосхемой.

Дискретные входы и выходы

Для каждого дискретного входа создают контролируемое изменение состояния: нажимают кнопку, переводят концевой выключатель, имитируют срабатывание реле или подают тестовый сигнал. Наладчик одновременно проверяет физический канал, адрес в ПЛК, обозначение в программе, отображение на HMI и запись события в журнале аварий, если она предусмотрена.

Дискретные выходы проверяют с учётом реальной нагрузки. Команда «Пуск» должна активировать именно тот контактор или привод, который указан в схеме. При этом отдельно контролируют обратную связь: система не должна считать двигатель запущенным только потому, что выход ПЛК включился. Подтверждение должно приходить от вспомогательного контакта, частотного преобразователя, датчика положения или другого проектного источника.

Аналоговые входы и выходы

Аналоговые каналы проверяют несколькими контрольными точками диапазона, а не одним значением. Для токовой петли 4–20 мА обычно проверяют нижнюю, среднюю и верхнюю точки, после чего сопоставляют ток, «сырое» значение модуля, инженерную величину в ПЛК и показание на панели оператора. Так выявляются перепутанные диапазоны, неверное масштабирование, смещённый ноль и несоответствие единиц измерения.

Отдельно проверяют диагностику обрыва, короткого замыкания или выхода сигнала за допустимый диапазон — если модуль и проект предусматривают такие функции. Для аналогового выхода важно установить источник задания: сигнал может поступать с выхода ПЛК, по сети или с локальной панели частотного преобразователя. Неверно выбранный приоритет превращает исправный канал в «невидимую» команду.





Наладка приводов, насосов, вентиляторов и клапанов

Проверка выходного сигнала ещё не означает, что механизм работает правильно. На объекте нужно убедиться в направлении движения, полном ходе, времени срабатывания, наличии обратной связи и безопасном поведении при аварии.

·       для двигателя проверяют направление вращения, ток, отсутствие постороннего шума и соответствие команды фактическому агрегату;

·       для частотного преобразователя — источник команд и задания, минимальные и максимальные ограничения, разгон и торможение, реакцию на потерю связи и аварийный останов;

·       для клапана или заслонки — направление открытия, крайние положения, соответствие сигнала обратной связи и проектное безопасное положение при потере питания;

·       для насосной группы — блокировку сухого хода, чередование рабочих агрегатов, ввод резерва, запрет одновременного пуска при ограничениях по мощности и восстановление после аварии;

·       для электронагревателя — ступени мощности, продувку до включения, задержку отключения вентилятора после снятия нагрева и защиту от перегрева.

Наладчик не должен подменять проектировщика и «на месте» придумывать безопасное положение оборудования. Если алгоритм, положение клапана при аварии или границы частоты не определены, решение согласуют и фиксируют до продолжения комплексного опробования.

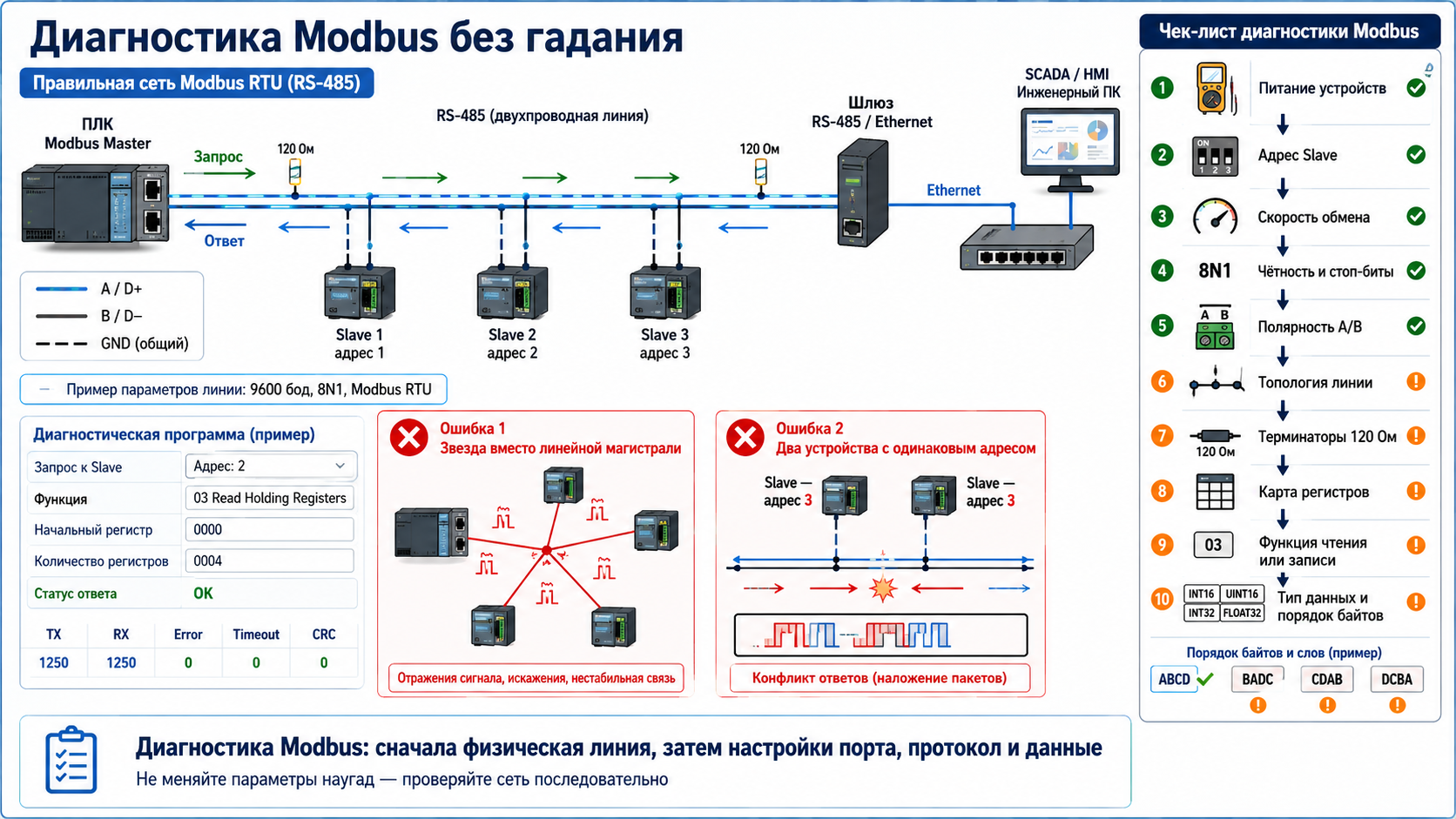

Сети связи: Modbus, RS-485 и Ethernet

В комплексной автоматизации несколько шкафов, частотных преобразователей, счётчиков, регуляторов и панелей объединяются в сеть. При ошибке связи виноват не всегда контроллер: проблема может находиться в топологии, адресах, экранировании, параметрах порта, настройках шлюза или карте регистров.

Симптом

Что проверить в первую очередь

Типовой результат диагностики

Устройство полностью не отвечает

Питание, адрес, скорость, чётность, стоп-биты, полярность линии, IP и маска сети

Несовпадение параметров или неверный адрес

Связь появляется и пропадает

Топология магистрали, ответвления, терминаторы, экран, качество соединений, загрузка сети

Отражения, наводки или нестабильный контакт

Регистры читаются, но значения неверны

Карта регистров, тип данных, порядок байтов/слов, масштабирование

Верная связь при ошибочной интерпретации данных

Команда не выполняется

Права записи, активный режим устройства, источник задания, блокировки

Запись проходит, но команда запрещена локальной логикой

После замены прибора сеть перестала работать

Адрес нового узла, заводские параметры порта, дублирование адресов

Новый прибор остался с настройками по умолчанию



Для RS-485 проверяют соответствие физической топологии проекту, корректность подключения линии и терминаторов, а также способ подключения экрана. Последний определяется архитектурой заземления, требованиями EMC и документацией производителей — правило «всегда заземлять только с одной стороны» не является универсальным для любой системы и длины линии.

При Modbus TCP дополнительно контролируют IP-адреса, маски, шлюзы, VLAN, доступность портов и маршрутизацию. После восстановления физического обмена проверяют смысл данных: давление должно приходить как давление, а не как безымянное 16-битное число с переставленными байтами.



Проверка алгоритмов, блокировок и аварий

Когда все входы и выходы проверены, систему тестируют как алгоритм. Здесь важна последовательность: сначала ручные команды и локальные блокировки, затем автоматические режимы, после — аварийные сценарии и восстановление. Переходить сразу к «Авто» соблазнительно, но это быстрый способ получить одновременно несколько неизвестных причин неисправности.

1.     Проверить разрешения пуска: готовность питания, положение органов управления, отсутствие активных аварий, наличие необходимых обратных связей.

2.     Проверить штатный запуск и останов каждого механизма, включая задержки, последовательность и подтверждение состояния.

3.     Имитировать отказ или недостоверность датчика и убедиться, что система переходит в предусмотренный безопасный режим.

4.     Проверить аварийный останов, защитные блокировки, запреты повторного пуска и корректность сброса аварии.

5.     Проверить потерю связи, отключение и восстановление питания, перезапуск ПЛК и сохранение критически важных параметров.

6.     Проверить ручной, местный, дистанционный и автоматический режимы, а также приоритеты между ними.

7.     Проверить сообщения HMI/SCADA: текст, время, приоритет, квитирование, архивирование и привязку к реальному событию.

ПРАКТИЧЕСКИЙ БЛОК: Хорошая аварийная проверка

Не ограничивается появлением красного индикатора. Нужно проверить всю цепочку: физическое условие → вход ПЛК → логика защиты → снятие команды → фактический останов → сообщение оператору → запрет опасного повторного пуска → корректный порядок восстановления.

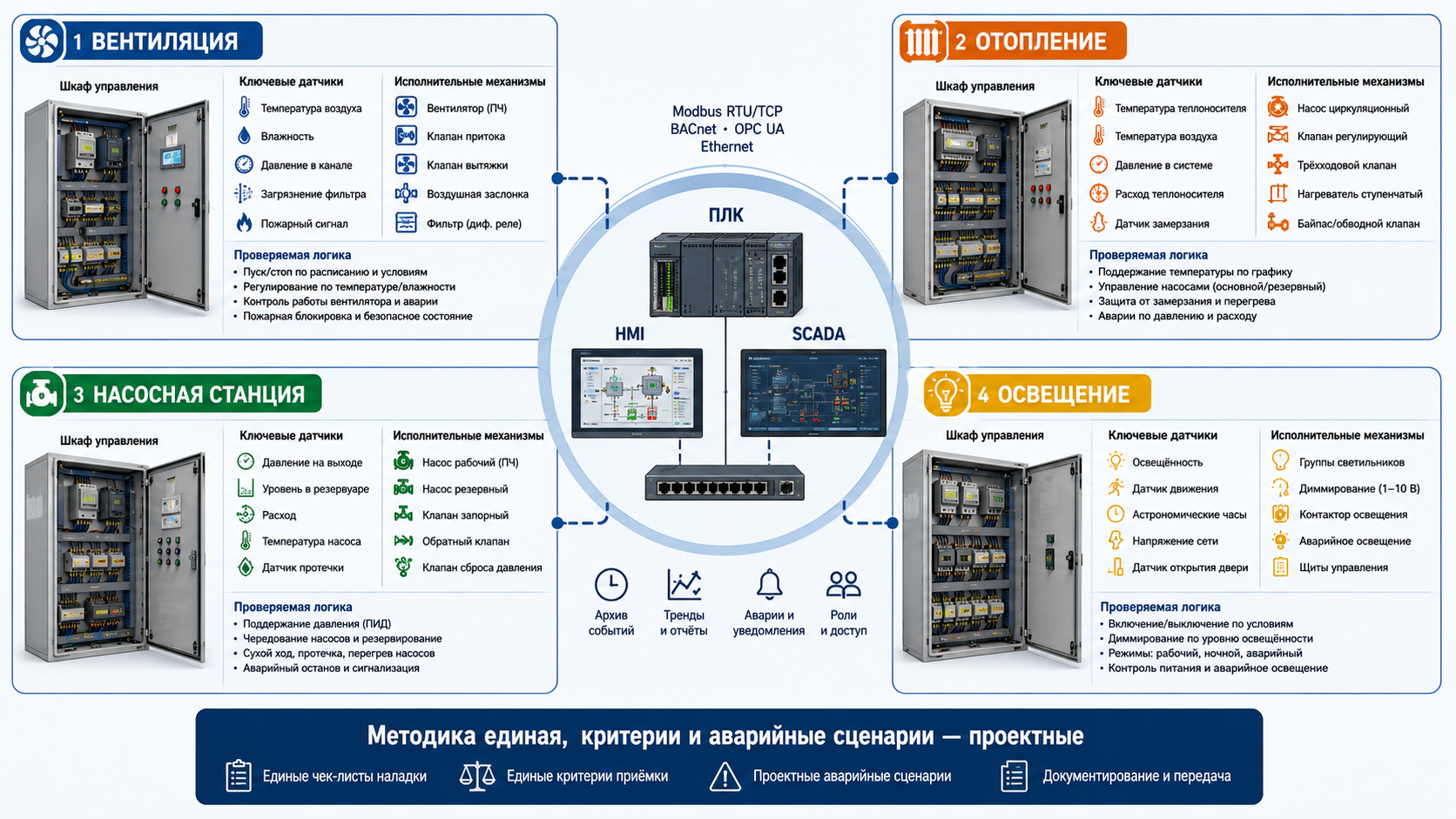

Особенности наладки разных инженерных систем

Вентиляция и кондиционирование

Для вентиляционной установки проверяют последовательность открытия заслонок, запуск вентиляторов, подтверждение расхода или перепада давления, работу фильтров, нагревателя и защиту от замораживания. У электрического нагревателя особенно важны разрешающие условия: достаточный воздушный поток, исправные термостаты, отсутствие аварии вентилятора. После отключения нагрева может потребоваться выдержка на продувку — конкретный алгоритм задаётся проектом и паспортами оборудования.

Если применяются частотные преобразователи, оценивают диапазон регулирования и устойчивость поддержания давления или расхода. Механическую балансировку воздуховодов автоматика не заменяет: контроллер способен поддерживать параметр только в пределах физически настроенной системы.

Отопление и тепловые пункты

В тепловых контурах проверяют датчики подачи и обратки, приводы клапанов, насосы, погодозависимые уставки, защиту от замораживания и ограничения температуры. Клапан должен двигаться в правильном направлении и занимать проектное безопасное положение при потере питания или сигнала. Отдельно тестируют режимы лето/зима, резервирование насосов и реакцию на недостоверный датчик наружной температуры.

Насосные станции

Для насосной станции важны не только пуск и останов. Проверяют сухой ход, минимальный уровень, давление, чередование насосов, ввод резерва, наработку, аварийное исключение агрегата и плавность регулирования частоты. Рабочие и аварийные пороги должны иметь достаточный разнос, чтобы система не попадала в цикл «разгон — авария — сброс — повторный разгон».

Освещение и сценарное управление

Системы освещения тестируют по расписанию, датчикам присутствия, уровню естественной освещённости, ручным командам и аварийным приоритетам. В адресных системах дополнительно проверяют адреса светильников и групп, сцены, обратную связь, потерю отдельных устройств и корректность восстановления после питания.

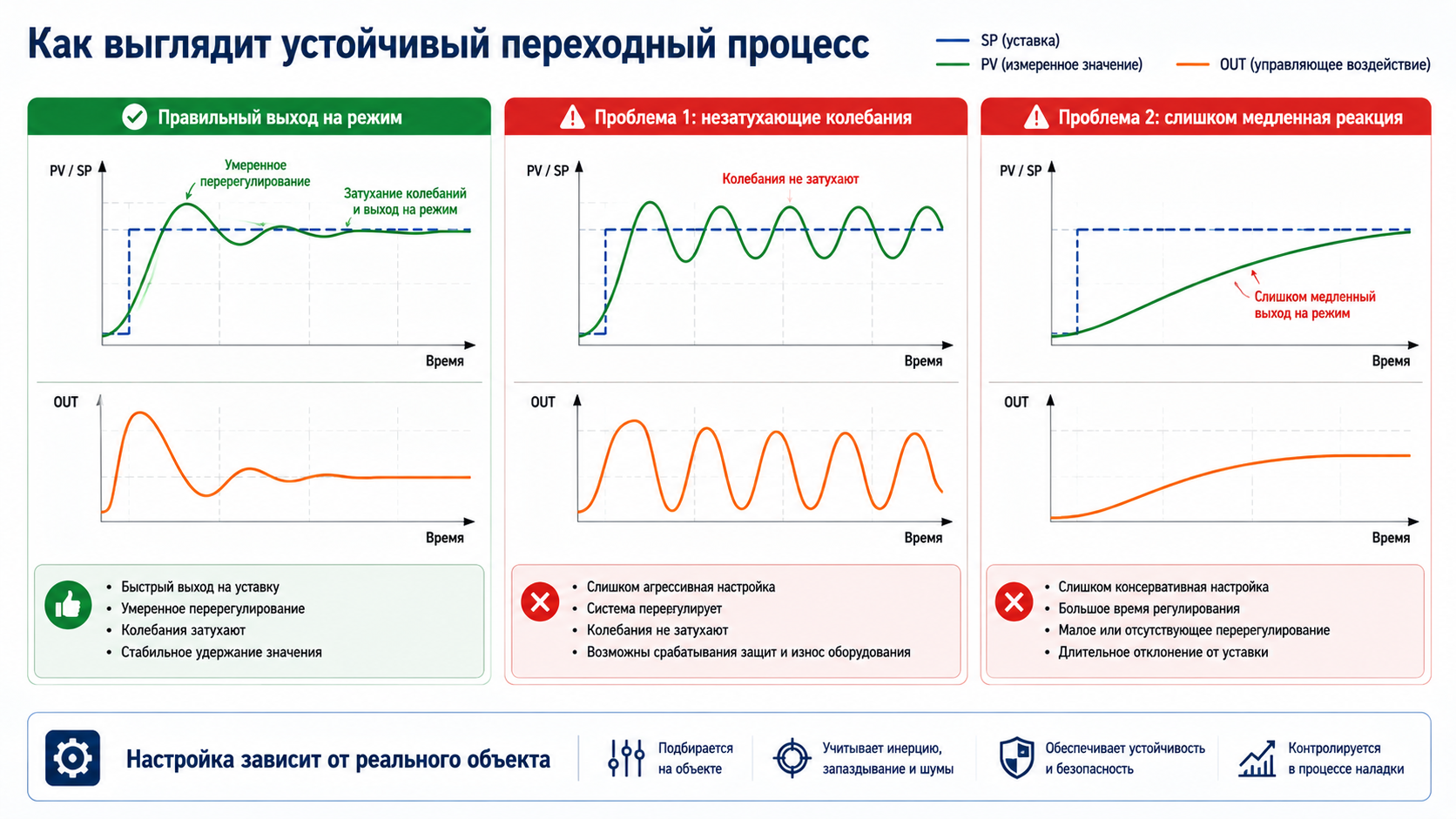

Настройка ПИ- и ПИД-регуляторов

Параметры регулятора нельзя надёжно подобрать только по схеме или скриншоту программы. Реальный объект имеет инерцию, запаздывание, нелинейность клапанов, ограничения частотных преобразователей и внешние возмущения. Поэтому настройка выполняется на работающей системе и подтверждается трендами.

Практически сначала проверяют знак регулирования: при отклонении параметра выход должен изменяться в сторону, которая возвращает систему к уставке. Затем задают безопасные ограничения выхода и настраивают реакцию контура. Во многих системах давления, температуры и уровня достаточно ПИ-регулятора; дифференциальная составляющая применяется только тогда, когда она действительно улучшает переходный процесс и не усиливает шум датчика.

Качество оценивают не по одному красивому выходу на уставку. Система должна устойчиво переживать изменение нагрузки, переключение насоса, открытие заслонки, изменение расхода или ступенчатое изменение задания. Тренд должен показывать приемлемое перерегулирование, затухание колебаний и отсутствие длительной статической ошибки — точные критерии задаются проектом и технологическими требованиями.

ПРАКТИЧЕСКИЙ БЛОК: Типовые признаки неправильной настройки

Незатухающие колебания — регулятор слишком агрессивен или контур имеет неверные ограничения. Медленное приближение к уставке — недостаточная реакция или слишком мягкая интегральная часть. Рывки выхода — шумный сигнал, неверная фильтрация, люфт механизма или переключение источников задания. Перед изменением коэффициентов всегда нужно исключить физическую неисправность.









HMI, SCADA и диспетчеризация

Панель оператора проверяют не только как «картинку». Каждая команда, статус, уставка и авария должны быть связаны с правильным тегом и иметь понятный смысл. Оператору важно видеть не внутреннее имя переменной, а состояние оборудования: почему насос не запускается, какая блокировка активна, откуда пришла команда и что требуется для восстановления.

·       проверка экранов, навигации и единиц измерения;

·       контроль прав доступа и запрета опасных команд для неподходящей роли;

·       проверка диапазонов и подтверждения изменения уставок;

·       проверка журнала аварий, времени, квитирования и архива;

·       проверка трендов и частоты архивирования критичных параметров;

·       проверка потери связи с ПЛК и отображения недостоверных данных;

·       проверка резервного копирования проектов ПЛК, HMI и SCADA.

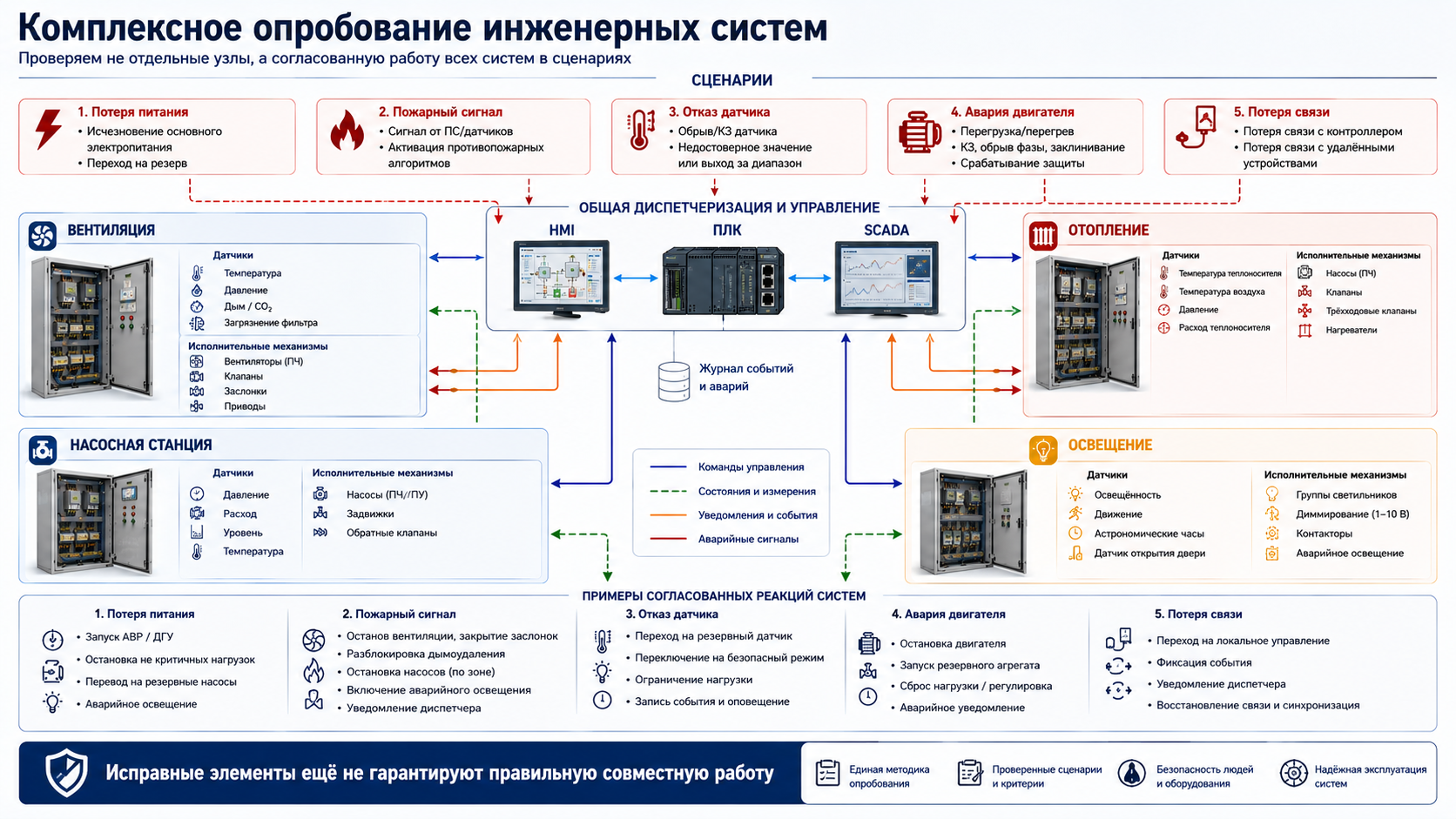

Комплексное опробование: система работает как единое целое

Индивидуальная проверка доказывает, что отдельные элементы исправны. Комплексное опробование подтверждает, что они не мешают друг другу и выполняют общую задачу. На этом этапе запускают связанные системы и проверяют сценарии, которые невозможно воспроизвести на заводском стенде.

Например, останов вентилятора должен снять разрешение с нагревателя; авария основного насоса — запустить резервный при выполнении условий; пожарный сигнал — перевести вентиляцию и клапаны в предусмотренные проектом положения; потеря связи с диспетчеризацией — не должна останавливать локальную автоматику, если проектом предусмотрена автономная работа.

Сценарий комплексного теста

Что наблюдают

Критерий успешности

Нормальный запуск после подачи питания

Последовательность и задержки, восстановление режимов, отсутствие самопроизвольного пуска

Система запускается предсказуемо и безопасно

Отказ основного агрегата

Снятие команды, аварийное сообщение, ввод резерва

Резерв включается только при выполнении разрешающих условий

Потеря датчика

Диагностика недостоверности, переход на безопасный алгоритм

Нет неконтролируемого регулирования по ложному значению

Потеря сети связи

Локальная работа, индикация ошибки, восстановление обмена

Система сохраняет предусмотренную автономность

Аварийный останов

Снятие команд, положение приводов, запрет автопуска

Оборудование переходит в проектное безопасное состояние

Возврат после аварии

Квитирование, условия сброса, ручное/автоматическое восстановление

Повторный пуск возможен только после устранения причины







Документы по итогам наладки

Результат ПНР должен оставаться не только в памяти наладчика. Эксплуатационная служба получает комплект данных, по которому можно обслуживать систему, повторно проверить настройки и восстановить проект после замены оборудования.

·       программа и методика пусконаладочных работ или согласованный план проверок;

·       протоколы измерений и предпусковых проверок в пределах выполненных работ;

·       ведомость проверки входов и выходов с отметками по каждому сигналу;

·       перечень фактических сетевых адресов и параметров обмена;

·       таблица уставок, ограничений, задержек и аварийных порогов;

·       резервные копии программ ПЛК, HMI, SCADA и конфигураций сетевых устройств;

·       перечень выявленных отклонений и выполненных изменений;

·       акты индивидуальных испытаний и комплексного опробования — если они входят в договор и принятую схему сдачи;

·       актуализированные схемы и исполнительная документация в согласованном объёме.

ПРАКТИЧЕСКИЙ БЛОК: Критерий хорошей передачи

Инженер эксплуатации должен понимать, какая версия программы установлена, где лежит резервная копия, какие уставки являются рабочими, какие изменения внесены на объекте и как безопасно проверить систему после ремонта. Фраза «всё настроено, только не трогайте» документацией не считается.



Типовые ошибки при наладке шкафов автоматики

Ошибка

К чему приводит

Как исключить

Работа по устаревшей схеме

Перепутанные сигналы, неверные клеммы и повторные переделки

Зафиксировать актуальную редакцию документации до начала ПНР

Проверка только со стороны программы

ПЛК показывает команду, но механизм физически не работает

Проверять сквозную цепочку от поля до интерфейса оператора

Форсирование без контроля зоны

Неожиданный пуск двигателя или движение механизма

Согласовать форсирование, обеспечить связь с персоналом и безопасную зону

Переход в автоматический режим до I/O-check

Одновременно проявляется несколько ошибок, диагностика усложняется

Соблюдать поэтапный порядок запуска

Копирование настроек ПИД с другого объекта

Колебания, медленная реакция, выход в аварийные пороги

Настраивать по фактической динамике и подтверждать трендом

Отсутствие резервных копий

Потеря программы после замены контроллера или панели

Перед сдачей сохранить и проверить архив проектов

Изменения без фиксации

Схемы, программа и объект расходятся между собой

Вести журнал изменений и актуализировать документацию

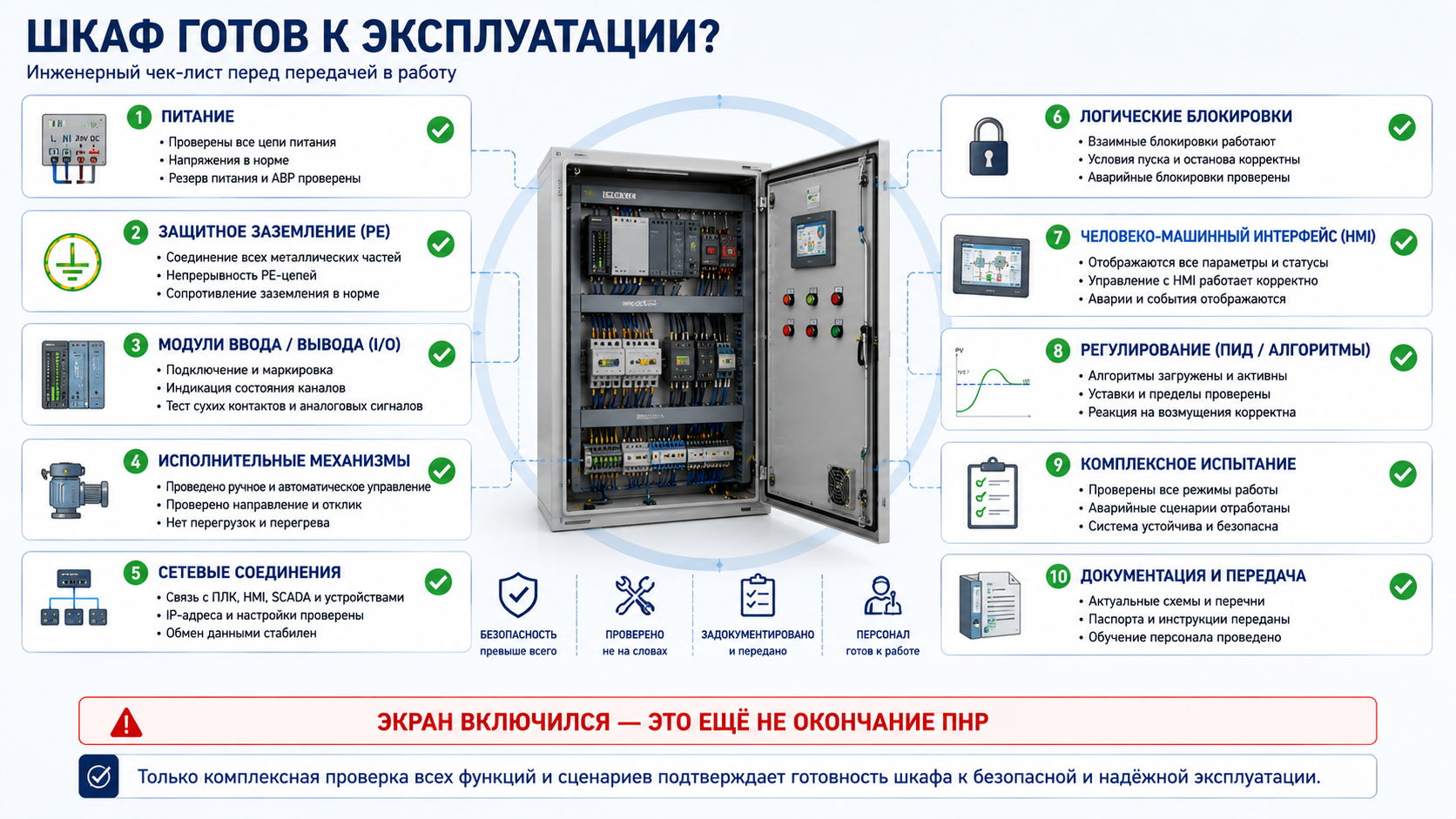

Практический чек-лист готовности к сдаче

·       актуальные схемы и перечень сигналов находятся у наладчика и эксплуатации;

·       шкаф и подключённые линии прошли предусмотренные предпусковые проверки;

·       все дискретные и аналоговые каналы проверены point-to-point;

·       исполнительные механизмы движутся в правильном направлении и имеют корректную обратную связь;

·       аварийные блокировки проверены фактическим или согласованным имитационным воздействием;

·       ручной, местный, дистанционный и автоматический режимы не конфликтуют;

·       сетевой обмен устойчив, адреса и карта данных зафиксированы;

·       HMI/SCADA отображает достоверные значения и понятные причины запрета пуска;

·       ПИ/ПИД-контуры подтверждены трендами при изменении нагрузки;

·       комплексные сценарии и восстановление после отказов проверены;

·       программы, настройки и документация переданы заказчику в актуальной версии.





Почему наладку выгодно поручать подрядчику полного цикла

Когда проектирование, производство шкафа, программирование, монтаж и ПНР разделены между несколькими участниками, ошибки часто оказываются «между договорами». Сборщик отвечает за шкаф, монтажник — за кабель, программист — за код, а эксплуатация получает систему, в которой каждый элемент формально исправен, но общий алгоритм не запускается.

Подрядчик полного цикла видит всю цепочку: проектное решение, аппаратную часть, программные теги, объектовый монтаж и фактическую механику процесса. Это не отменяет разграничения ответственности, но сокращает время на поиск причины и позволяет быстрее согласовывать изменения. Для заказчика практический результат выражается в более предсказуемом запуске, понятной документации и меньшем количестве аварийных «доработок после сдачи».

Пусконаладка шкафов автоматики в ЭЛТЕКО

ЭЛТЕКО выполняет проектирование и производство шкафов управления и НКУ 0,4 кВ, разработку программ ПЛК, HMI и SCADA, электромонтажные и пусконаладочные работы. Специалисты компании могут подключиться как к комплексному проекту, так и к отдельному этапу: проверить исходные схемы, провести заводское тестирование, выполнить наладку на объекте, интегрировать оборудование в существующую АСУ ТП или подготовить систему к передаче эксплуатации.

Если на объекте требуется наладка шкафов автоматики вентиляции, отопления, насосной станции, освещения или технологического оборудования, направьте проект, перечень сигналов, алгоритмы и сведения о смонтированном оборудовании. По исходным данным можно определить границы работ, состав специалистов, программу проверок и требования к готовности объекта.

ОБСУДИТЬ ПРОЕКТ: CTA

Направьте техническое задание, схемы автоматизации, перечень шкафов и описание текущего состояния объекта. ЭЛТЕКО оценит объём пусконаладочных работ и предложит инженерный план запуска системы — от предпусковых проверок до комплексного опробования и передачи документации.



Часто задаваемые вопросы

Чем заводские испытания FAT отличаются от ПНР на объекте?

FAT проверяет шкаф как изделие в заводских условиях. ПНР проверяет его вместе с реальными кабелями, датчиками, приводами, сетями, технологическим оборудованием и диспетчеризацией.

Можно ли начать наладку, если исполнительные схемы ещё не готовы?

Отдельные проверки возможны, но полноценный I/O-check и сдача без актуальной документации создают высокий риск ошибок. До начала работ необходимо зафиксировать рабочую редакцию схем и перечня сигналов.

Сколько времени занимает наладка шкафа автоматики?

Срок зависит от количества сигналов, готовности монтажа, сложности алгоритмов, числа смежных систем и возможности проводить пробные пуски. Один и тот же шкаф можно проверить за день на подготовленном объекте или неделями искать внешние проблемы при незавершённом монтаже.

Нужно ли проверять каждый вход и выход?

Да, если требуется подтверждённая готовность системы. Выборочная проверка не выявляет перепутанные адреса и ошибки отдельных каналов, которые проявятся уже в эксплуатации.

Почему ПИД-регулятор нельзя настроить заранее?

Предварительные параметры задать можно, но окончательная настройка зависит от реальной инерции объекта, характеристик датчиков, клапанов, насосов, воздуховодов и внешних возмущений.

Что передают заказчику после ПНР?

Как минимум актуальные программы и настройки, результаты проверок, перечень фактических адресов и уставок, сведения об изменениях и документацию в объёме, установленном договором.



Остались вопросы?

Оставьте заявку на консультацию специалиста
Или напишите нам в

Контактная информация

Адрес:
г. Нижний Новгород, пр. Гагарина 178Ч
Режим работы:
пн-пт — 7:30-16:30
сб, вс — выходные
