Зачем разбираться в модульных аппаратах

Автоматический выключатель, УЗО, дифавтомат, контактор или реле напряжения могут выглядеть почти одинаково: компактный корпус, крепление на DIN-рейку, понятные обозначения на лицевой панели. Но внешнее сходство обманчиво. Один аппарат защищает кабель от сверхтока, другой обнаруживает ток утечки, третий включает нагрузку по команде автоматики. Ошибка выбора способна обернуться не просто неудобством, а отказом защиты.

Разберёмся, что относится к модульному электрооборудованию, как оно устроено, какие характеристики учитывать и как грамотно разместить аппараты в распределительном щите.

Что такое модульное электрооборудование

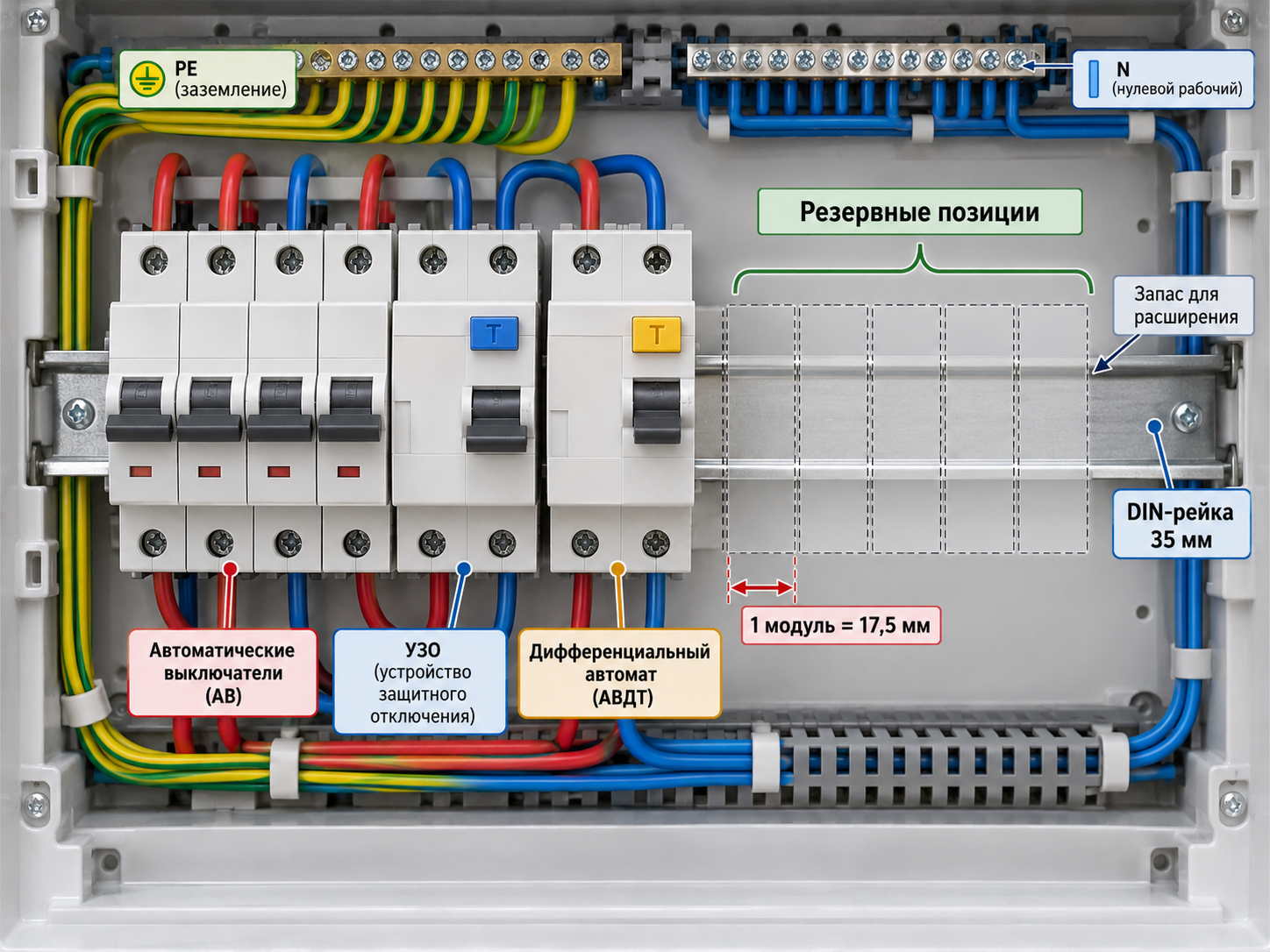

Модульными называют аппараты защиты, коммутации, управления и сигнализации, рассчитанные преимущественно на монтаж на DIN-рейку 35 мм. Типовая ширина одного установочного модуля составляет около 17,5–18 мм. Так, однополюсный автомат часто занимает один модуль, а многофункциональные устройства — два, четыре и более. Габариты конкретных серий необходимо проверять по каталогу: одинаковый принцип крепления не означает полной взаимозаменяемости.

Монтажная унификация ускоряет сборку и позволяет группировать оборудование в рядах под общей защитной панелью. Однако при подборе корпуса учитывают не только сумму модулей, но также зоны ввода кабелей, радиусы изгиба проводников, тепловой режим и доступ для технического обслуживания.

Основные виды модульных электрических аппаратов

1. Автоматические выключатели (MCB)

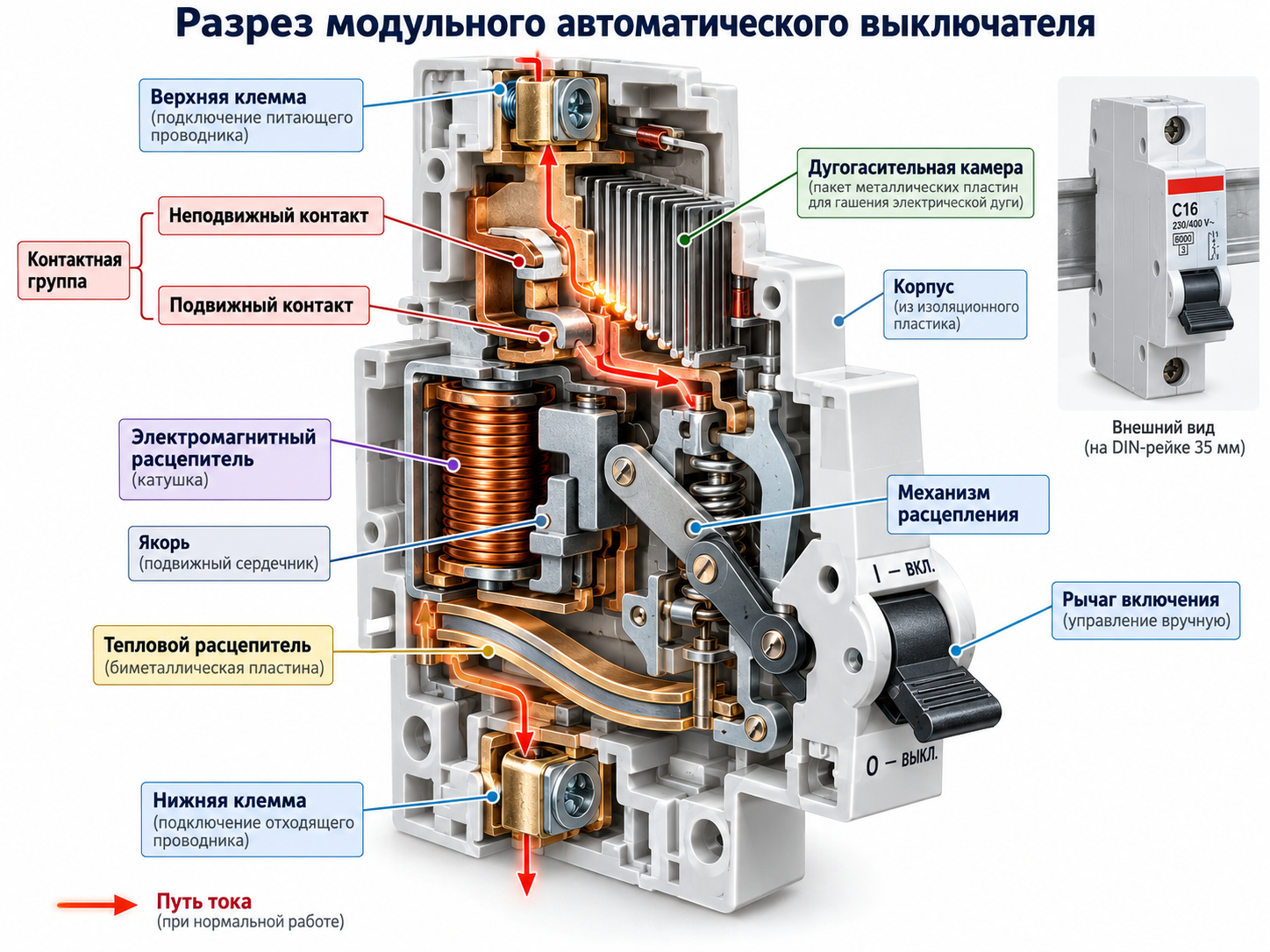

Автоматический выключатель защищает линию от перегрузки и короткого замыкания. В распространённой конструкции используются два расцепителя: тепловой, реагирующий на длительный сверхток, и электромагнитный, отключающий цепь при большом токе короткого замыкания. Дугогасительная камера помогает безопасно погасить дугу при размыкании контактов.

Аппараты различаются по номинальному току, числу полюсов, отключающей способности и характеристике мгновенного расцепления. Для распространённых аппаратов по IEC 60898-1 применяют характеристики B, C, D; их ориентировочные диапазоны мгновенного срабатывания приведены ниже.

Например, запись C16 означает характеристику C и номинальный ток 16 А. Маркировка 6000 на автомате обычно указывает номинальную отключающую способность 6 кА в условиях соответствующего стандарта. Выбор характеристик нельзя сводить к правилу «чем больше номинал, тем лучше»: требуется согласовать защиту с сечением и способом прокладки кабеля, расчётным током нагрузки, током КЗ и временем отключения.

2. Устройства защитного отключения — УЗО (ВДТ)

УЗО контролирует разность токов, протекающих по рабочим проводникам. При появлении дифференциального тока выше установленного порога аппарат отключает цепь. Такая защита применяется для снижения риска поражения электрическим током и, в соответствующих схемах, риска пожара из-за токов утечки.

Ключевой момент: обычное УЗО не обеспечивает защиту от перегрузки и короткого замыкания. Поэтому его необходимо координировать с подходящим аппаратом защиты от сверхтока. При выборе учитывают номинальный ток In, номинальный отключающий дифференциальный ток IΔn, тип чувствительности к форме тока утечки (например, AC или A), число полюсов и условия применения. Значения 10 и 30 мА применяются, в частности, для дополнительной защиты; 100 и 300 мА — в решениях, где предусмотрена противопожарная функция. Конкретную схему определяют требования проекта и применимые нормы.

Кнопка «ТЕСТ» проверяет функционирование предусмотренной изготовителем тестовой цепи, но не заменяет инструментальные измерения и проверку электроустановки.

3. Дифференциальные автоматические выключатели — АВДТ (RCBO)

Дифавтомат объединяет в одном корпусе функции автоматического выключателя и устройства дифференциальной защиты: реагирует на перегрузку, короткое замыкание и дифференциальный ток. Это удобно для защиты отдельных групп, особенно при ограниченном месте в щите. Но компактность не отменяет требований к правильному подключению рабочих нулевых проводников и выбору типа дифференциальной защиты.

4. Устройства защиты от импульсных перенапряжений — УЗИП

УЗИП ограничивают кратковременные перенапряжения и отводят импульсный ток, возникающий из-за грозовых и коммутационных воздействий. В зависимости от конструкции могут использоваться варисторы, газоразрядные элементы и их комбинации. Подбор выполняют по типу УЗИП, системе заземления, ожидаемым импульсным воздействиям, максимальному длительному рабочему напряжению Uc, уровню защиты Up и правилам координации ступеней.

УЗИП не является заменой автомату или реле контроля напряжения: эти устройства работают с разными видами опасных режимов. Подключение к защитным проводникам должно выполняться по схеме изготовителя, с минимально допустимой длиной соединений и согласованной резервной защитой.

5. Реле напряжения, времени и многофункциональные устройства

Реле контроля напряжения отслеживают отклонения параметров сети и подают команду на отключение либо самостоятельно коммутируют нагрузку, если это допускается их контактной системой. Реле времени организуют задержки включения и отключения. Промежуточные реле обеспечивают развязку и реализацию логики управления. Отдельные многофункциональные устройства объединяют несколько функций, но наличие, например, защиты от искрения следует подтверждать именно по паспорту конкретной модели.

6. Модульные контакторы и выключатели нагрузки

Контактор предназначен для коммутации нагрузки по управляющему сигналу: от таймера, контроллера, датчика или кнопочного поста. Типичные задачи — управление освещением, вентиляцией и электрическим нагревом. Для подбора важны не только номинальный ток, но и категория применения, напряжение катушки, частота коммутаций и характер нагрузки.

Выключатель нагрузки служит для ручной коммутации и, при наличии соответствующего исполнения, разъединения цепи. Он не заменяет автоматическую защиту от сверхтока. Поэтому сочетание «вводной выключатель нагрузки + автоматические выключатели отходящих линий» требует корректного расчёта и расположения защитных аппаратов.

7. Вспомогательные модульные устройства

К ним относятся индикаторы наличия напряжения, измерительные модули, вспомогательные контакты, клеммы, распределительные блоки и аксессуары, предусмотренные каталогом производителя. Их задача — обеспечить понятную структуру щита, связь с системой управления, измерение параметров и удобство эксплуатации.

Как выбрать модульные аппараты: основные параметры

Обязательно сверяйте точный артикул, паспорт и инструкцию. Даже аппараты одного номинала от разных производителей могут иметь разные возможности по подключению гребёнчатых шин, требования к моменту затяжки и допустимой температуре среды.

Компоновка распределительного щита: от схемы до сборки

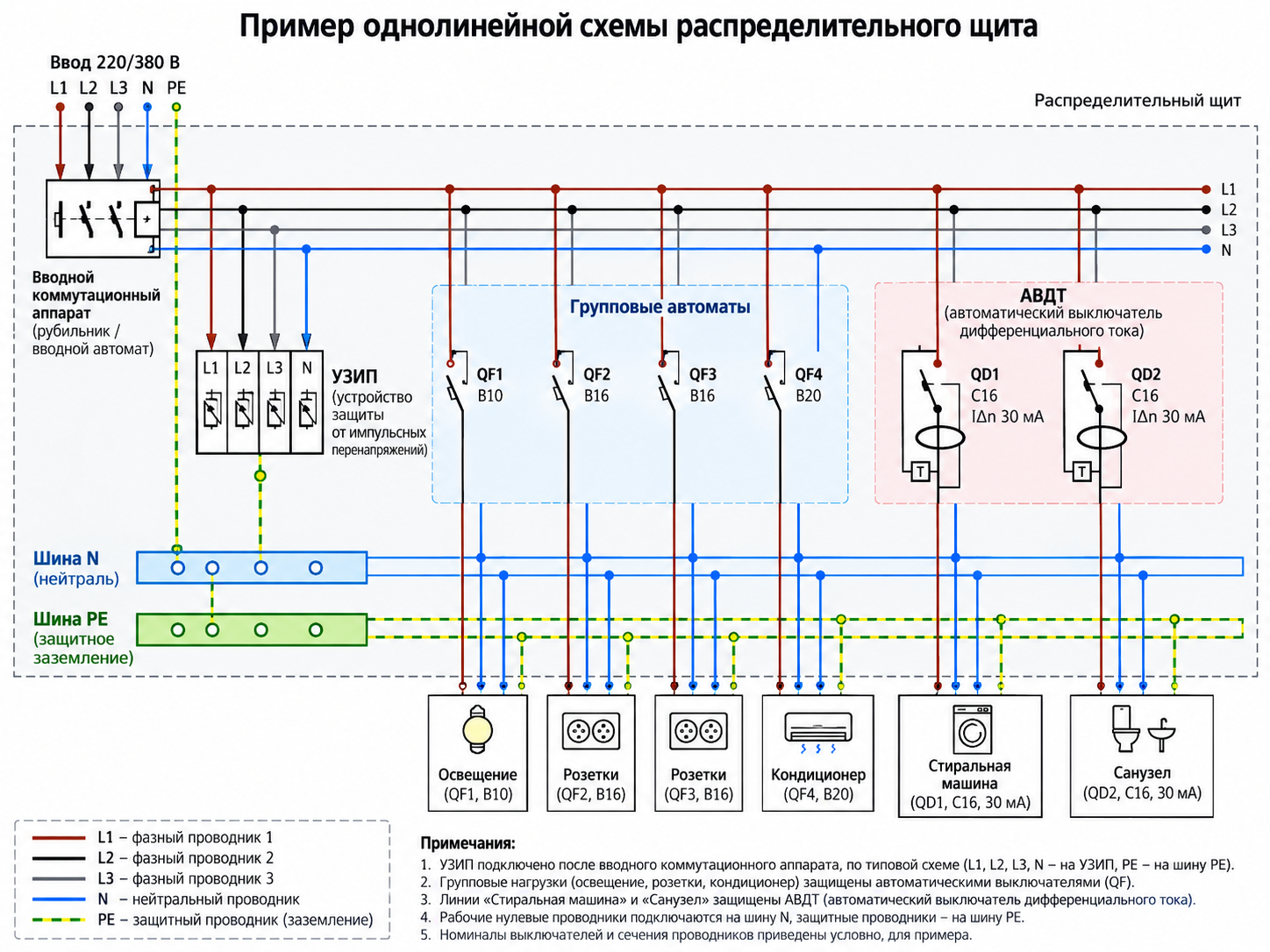

Общая логика электрощита включает ввод и коммутацию, учёт (если предусмотрен проектом), распределение и защиту отходящих линий. Физический порядок аппаратов может отличаться: его определяют электрическая схема, компоновка, ремонтопригодность и требования изготовителей.

1. Определите назначение щита, параметры питающей сети, перечень отходящих линий и расчётные нагрузки.
2. Рассчитайте токи КЗ и проверьте условия защиты кабелей и отключения повреждённых цепей.
3. Выберите аппараты по функциональному назначению, а не по внешнему сходству и цене.
4. Разместите оборудование с учётом ширины, отвода тепла, кабельных трасс, группировки N/PE и резерва.
5. Подберите шины-гребёнки, распределительные блоки, наконечники и клеммы из совместимых решений.
6. Проверьте маркировку, моменты затяжки, электрическую схему и требования к испытаниям готового щита.

Особенности корпусов: металл или пластик, навесной или встраиваемый

Аппаратура устанавливается в корпусе, рассчитанном на условия эксплуатации. Металлические корпуса востребованы в промышленном электроснабжении благодаря механической прочности и широким возможностям компоновки. Полимерные корпуса удобны в небольших распределительных устройствах, если их характеристики соответствуют месту установки. Материал сам по себе не определяет пожарную безопасность: важны заявленные свойства и подтверждённое соответствие изделия.

Встраиваемый щит обычно рационален при скрытой проводке и наличии строительной ниши. Навесной удобен при открытой проводке, модернизации существующих помещений и монтаже на технологических объектах. Следует учитывать степень защиты IP, механическую стойкость, ввод кабелей и обслуживание.

Практические примеры применения

Квартирный или этажный щит

Типовая задача — защита вводной и групповых линий освещения, розеток и отдельных мощных потребителей. Для каждой группы выбирают автоматическую защиту, а дифференциальную защиту предусматривают в соответствии с назначением цепи и действующими требованиями. При использовании нескольких УЗО необходимо исключить смешение нейтральных проводников разных защищаемых групп.

Коммерческий объект

В офисе, магазине или ресторане к стандартному распределению добавляются цепи управляемого освещения, вентиляции и других нагрузок. Модульные контакторы и реле позволяют реализовать управление по расписанию или сигналам автоматизации. Для оборудования с электронными источниками питания важны характер токов утечки и особенности пусковых токов.

Промышленный шкаф и НКУ

В НКУ для промышленного объекта модульные аппараты часто используются в цепях управления, сигнализации, питания автоматики и защиты маломощных отходящих линий. Для силовых вводов и мощных фидеров могут потребоваться аппараты иного конструктивного исполнения. При проектировании проверяют требования к сборке НКУ как изделию, включая тепловой режим, короткозамыкательную стойкость и верификацию конструкции.

Типичные ошибки при подборе и монтаже

• Ставить автомат с завышенным номиналом, чтобы он «не выбивал», без проверки допустимого тока кабеля.
• Считать УЗО полноценной заменой автоматического выключателя.
• Выбирать характеристику D без проверки минимального тока короткого замыкания и времени отключения.
• Устанавливать УЗИП без учёта схемы заземления и правил резервной защиты.
• Объединять нейтрали групп, защищённых разными УЗО или АВДТ.
• Использовать гребёнчатые шины и наконечники без подтверждённой совместимости с зажимами аппаратов.
• Заполнять корпус до последнего модуля, игнорируя тепловой режим и возможность дальнейшего обслуживания.
• Затягивать клеммы «на глаз», вместо применения указанного изготовителем момента.

Что проверить перед вводом электрощита в эксплуатацию

После сборки проверяют соответствие принципиальной схеме, правильность фазных и нейтральных соединений, маркировку, качество контактных соединений, состояние изоляции и защитных проводников. Объём электрических измерений, функциональных проверок и испытаний определяют нормативные требования к объекту и типу изделия. Испытания выполняются компетентным персоналом с соблюдением мер электробезопасности.

Нормативная и теоретическая основа

Практические рекомендации в статье опираются на базовые принципы защиты электрических цепей: тепловое воздействие сверхтока, действие электромагнитного расцепителя, измерение дифференциального тока и нелинейное ограничение импульсных перенапряжений. Для уточнения требований и испытаний полезны следующие первичные документы Международной электротехнической комиссии (IEC):

• IEC 60898-1 — автоматические выключатели для защиты от сверхтоков в бытовых и аналогичных установках
• IEC 61008-1:2024 — ВДТ без встроенной защиты от сверхтока
• IEC 61009-1:2024 — АВДТ со встроенной защитой от сверхтока
• IEC 61643-11:2025 — низковольтные УЗИП

Важно: приведённые IEC служат авторитетными техническими источниками, но применимость их национальных редакций и конкретных нормативных требований для объекта в РФ следует проверять отдельно. Статья носит информационный характер и не заменяет проект, паспорт изготовителя и обязательные испытания.

Вывод

Модульные аппараты — основа удобного и обслуживаемого распределительного щита. Но надёжность обеспечивается не количеством устройств и не известностью бренда, а согласованностью функций защиты, электрических характеристик, схемы и конструкции НКУ. Если требуется подобрать аппаратуру, разработать схему или изготовить распределительный щит под конкретное техническое задание, обратитесь к специалистам ООО ИК «ЭЛТЕКО» для инженерной проработки и комплектации.
