Коротко: модернизация электрощита нужна не только тогда, когда «что-то уже сгорело». Чаще ее заказывают раньше: когда выросла нагрузка, изменилось оборудование, появились новые линии, требуется учет, АВР, УЗИП, частотные приводы, диспетчеризация или просто стало понятно, что старый щит больше не соответствует задачам объекта. Хорошая модернизация — это не набор новых автоматов на старую DIN-рейку, а инженерная работа: обследование, расчет, подбор аппаратов, доработка схемы, сборка, маркировка, испытания и нормальная сдача. Да, звучит серьезно. Зато потом щит работает, а не устраивает владельцу еженедельный электрический квест.

Что такое модернизация электрощита

Модернизация электрощита — это комплекс работ, при котором существующий щит приводят к актуальным условиям эксплуатации: пересматривают схему, проверяют нагрузку, заменяют устаревшие или неподходящие аппараты, дорабатывают ввод, распределение, защиту, клеммные соединения, маркировку и документацию. Иногда корпус остается прежним. Иногда от старого щита остается только место установки и воспоминание о временах, когда на объекте было три линии и один чайник.

Главная задача модернизации — сделать электрощит безопасным, понятным и пригодным для реальных нагрузок. В бытовом объекте это может быть разделение розеточных и осветительных групп, добавление УЗО/АВДТ и УЗИП, замена старых автоматов, корректное подключение PE и N. На производстве — это уже другая лига: проверка токов короткого замыкания, селективности, кабельных вводов, шин, теплового режима, автоматизации, сигнализации, учета и возможности обслуживания без остановки всего объекта.

Вид работ	Что это означает	Когда подходит
Ремонт щита	Устранение конкретной неисправности: заменить аппарат, подтянуть соединение, восстановить поврежденный проводник, заменить клемму.	Когда схема в целом корректна, нагрузка не изменилась, а проблема локальная.
Модернизация щита	Пересмотр схемы и состава щита под новые задачи: нагрузка, защита, учет, резерв, автоматика, маркировка, документация.	Когда объект вырос, изменился режим работы, появились новые потребители или старый щит стал неудобен и опасен.
Полная замена щита	Демонтаж существующего щита и изготовление нового корпуса/НКУ с новой схемой, аппаратами, клеммами и документацией.	Когда старый корпус, шины, разводка или схема не позволяют безопасно выполнить доработку.

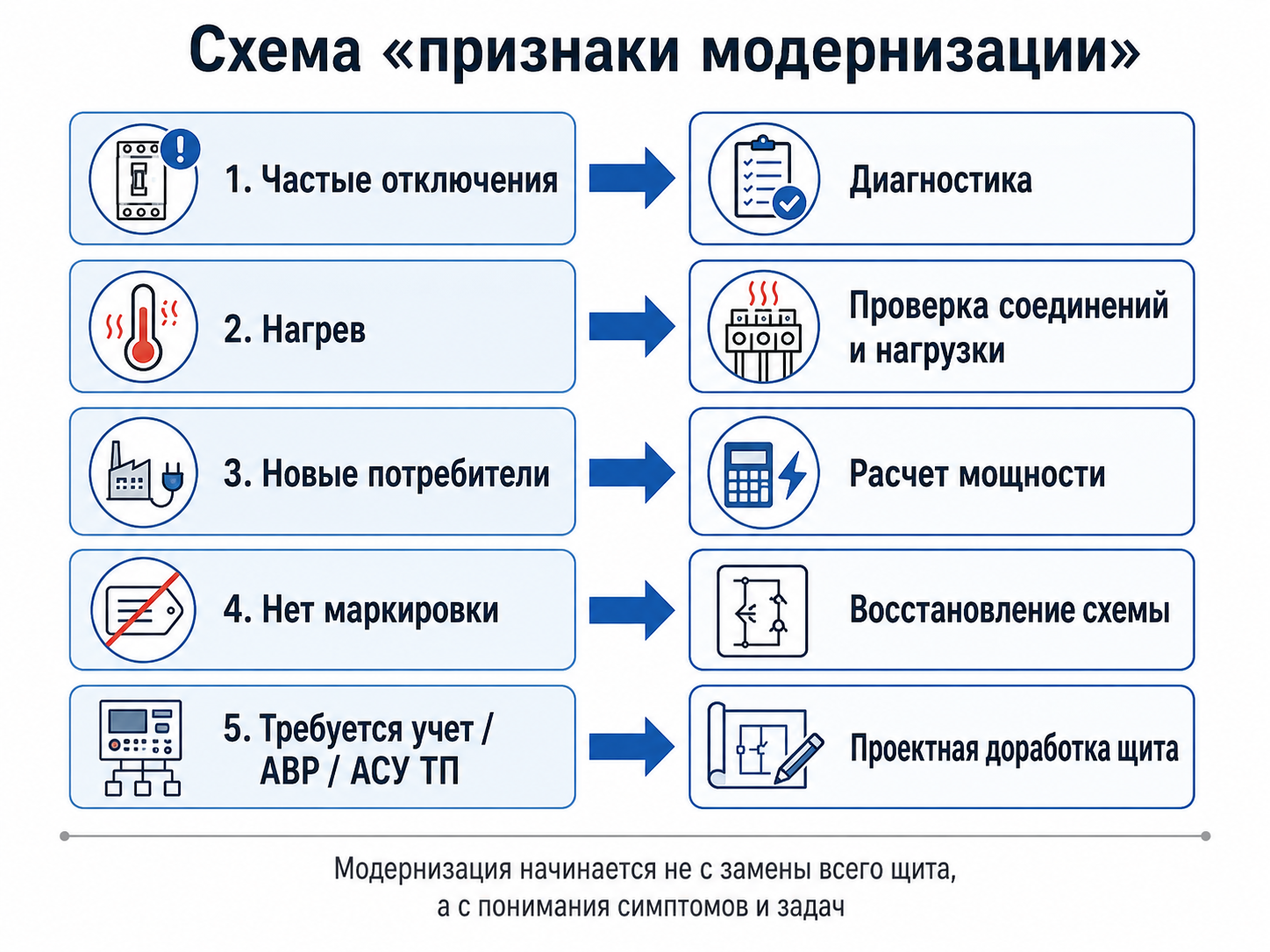

Когда нужна модернизация электрощита

Есть простой признак: если щит приходится «объяснять» каждому новому электрику полчаса, а потом все равно страшно включать — модернизация уже близко. Но есть и более технические признаки.

1. Выросла нагрузка на объекте

На объект добавили оборудование, вентиляцию, насосы, компрессор, станок, зарядку, тепловую завесу, серверную, линию наружного освещения или новый участок производства. Старая схема могла быть рассчитана на совсем другие токи, другие кабельные линии и иной режим работы. В такой ситуации нельзя просто поставить автомат «побольше»: автомат защищает кабель и оборудование, а не желание владельца включить все сразу.

2. Часто отключаются автоматы или УЗО

Постоянное срабатывание защиты может быть связано с перегрузкой, коротким замыканием, током утечки, неправильным подбором аппаратов, плохими соединениями, ошибками в разделении N-проводников после УЗО, дефектом кабеля или неисправным оборудованием. Модернизация начинается не с замены аппарата на более мощный, а с диагностики причины срабатывания.

3. Греются клеммы, автоматы, шины или кабели

Нагрев в щите — один из самых неприятных сигналов. Причина может быть в перегрузке, слабой затяжке, плохой опрессовке, загрязнении контактной поверхности, неправильном сечении проводника, неподходящем наконечнике, плотной компоновке или недостаточном теплоотводе. Если щит уже пахнет нагретым пластиком, это не «особенность эксплуатации», а повод отключить нагрузку и вызвать специалиста.

4. Нет понятной маркировки и документации

Щит без маркировки — это как склад без адресов: вроде все есть, но найти ничего нельзя. При модернизации восстанавливают или создают однолинейную схему, маркируют отходящие линии, кабели, клеммы, аппараты, цепи управления и сигнализации. Это особенно важно для промышленных объектов, где простой из-за поиска «того самого автомата» может стоить дороже самой модернизации.

5. Устарели аппараты защиты и коммутации

Старые автоматы, рубильники, плавкие вставки, изношенные контакторы, клеммы с поврежденной резьбой и щиты с непонятным происхождением аппаратов не становятся надежнее от того, что «еще вчера работало». Старение изоляции, контактные переходные сопротивления, механический износ и отсутствие запасных частей — нормальная причина для плановой модернизации.

6. Нужно подключить учет, АВР, УЗИП, автоматику или диспетчеризацию

Современный щит часто не просто распределяет электроэнергию. Он может учитывать потребление, переключать вводы, защищать от перенапряжений, управлять нагрузками по расписанию, передавать данные в диспетчерскую, работать с ПЛК, HMI и SCADA. Для таких задач старый щит обычно приходится дорабатывать комплексно.

7. Объект проходит реконструкцию или меняет назначение

Склад становится производственным участком, офис превращается в лабораторию, в здании появляется новое оборудование, меняется категория электроприемников, добавляются системы вентиляции, насосные группы, пожарная автоматика, ИБП или технологические линии. При такой реконструкции щит нужно рассматривать как часть всей системы электроснабжения, а не как железный ящик на стене.

Что входит в модернизацию электрощита

Состав работ зависит от объекта, состояния щита и задачи заказчика. Но профессиональная модернизация обычно проходит не по принципу «сейчас быстренько поменяем автоматы», а по этапам.

Этап 1. Обследование существующего щита

Сначала специалист оценивает фактическое состояние: ввод, номиналы аппаратов, сечения кабелей, состояние шин и клемм, наличие PE/N-шин, способ прокладки отходящих линий, тепловые следы, запах, повреждения изоляции, качество маркировки, соответствие фактической схемы документации. Если документации нет, ее приходится восстанавливать по месту.

· проверяют вводной аппарат, отходящие линии, групповые автоматы, УЗО/АВДТ, контакторы, реле, приборы учета;

· сравнивают номиналы аппаратов с сечением кабелей и характером нагрузки;

· оценивают свободное место, запас по клеммам, возможность обслуживания и доступ к аппаратам;

· фиксируют дефекты: перегрев, следы искрения, потемнение изоляции, слабые соединения, поврежденные корпуса, отсутствие заглушек;

· определяют, можно ли модернизировать существующий корпус или требуется новый щит.

Этап 2. Уточнение нагрузки и режимов работы

Для грамотной модернизации нужно понять, что именно питается от щита: освещение, розетки, электродвигатели, насосы, вентиляция, нагреватели, ИБП, серверы, технологическое оборудование. Важен не только список потребителей, но и режим работы: одновременность, пусковые токи, длительность нагрузки, необходимость резервирования, дистанционного управления и сигнализации.

Что уточнить	Зачем это нужно
Список потребителей и мощность	Чтобы определить расчетную нагрузку и не закладывать защиту «на глаз».
Однофазная или трехфазная нагрузка	Чтобы правильно распределить фазы и снизить перекос.
Пусковые токи двигателей	Чтобы выбрать автоматы, контакторы, УПП или ПЧ без ложных отключений.
Условия эксплуатации	Чтобы подобрать корпус, IP, вентиляцию, обогрев, кабельные вводы.
Требования к учету и диспетчеризации	Чтобы предусмотреть счетчики, ТТ, интерфейсы, клеммы связи, протоколы обмена.
Нужна ли работа без простоя	Чтобы спланировать этапность переключений и временные решения.

Этап 3. Разработка или актуализация схемы

После обследования и сбора исходных данных готовят обновленную однолинейную схему, схему управления, клеммные планы, перечень аппаратов и кабельный журнал. Для небольшого щита это может быть компактный комплект документации. Для промышленного НКУ или шкафа управления — полноценный проектный пакет.

Документация нужна не «для папки». Она позволяет проверить логику защиты, согласовать оборудование с заказчиком, выполнить сборку без самодеятельности, а после модернизации нормально обслуживать щит. Электрик, который через год откроет шкаф, должен увидеть не загадку, а понятную инженерную систему.

Этап 4. Подбор аппаратов и комплектующих

В зависимости от задачи подбирают вводной аппарат, выключатели нагрузки, автоматические выключатели, УЗО/АВДТ, УЗИП, контакторы, реле контроля фаз и напряжения, тепловые реле, ПЧ, УПП, клеммы, шины, корпус, кабельные вводы, маркировку и аксессуары. Для промышленных щитов дополнительно учитывают отключающую способность, категорию применения, селективность, тепловой режим и совместимость аппаратов.

Узел щита	Что может меняться при модернизации	На что обратить внимание
Ввод	Автомат, рубильник, выключатель нагрузки, АВР, вводные клеммы	Номинальный ток, отключающая способность, способ подключения кабеля, доступность обслуживания.
Распределение	Шины, распределительные блоки, гребенчатые шины, кросс-модули	Допустимый ток, сечение проводников, нагрев, совместимость с аппаратами.
Защита линий	Автоматы, УЗО, АВДТ, предохранители	Согласование с сечением кабеля, током нагрузки и характером потребителя.
Защита оборудования	Реле контроля фаз, тепловые реле, моторные автоматы, УЗИП	Режим работы, пусковые токи, аварийные сценарии.
Цепи управления	Кнопки, лампы, реле, ПЛК, HMI, клеммный блок	Логика работы, ручной/автоматический режим, сигнализация.
Корпус	Новый шкаф, монтажная панель, вводы, вентиляция, обогрев	IP, габариты, запас места, климатические условия.

Этап 5. Демонтаж устаревших элементов

Демонтаж выполняют после отключения, проверки отсутствия напряжения и организационных мер безопасности. Удаляют старые аппараты, поврежденные проводники, неиспользуемые перемычки, неправильные соединения, устаревшие клеммы. На промышленных объектах важно заранее согласовать окно отключения, чтобы модернизация не превратилась в внеплановый простой производства.

Этап 6. Сборка обновленного щита

На этом этапе устанавливают аппараты, шины, клеммы, кабельные вводы, маркировку, выполняют внутренний монтаж, разделяют силовые и сигнальные цепи, обеспечивают доступ к аппаратам и запас для обслуживания. В качественном щите проводники не натянуты «как струны», клеммы доступны, кабели подписаны, а логика компоновки читается без гадания.

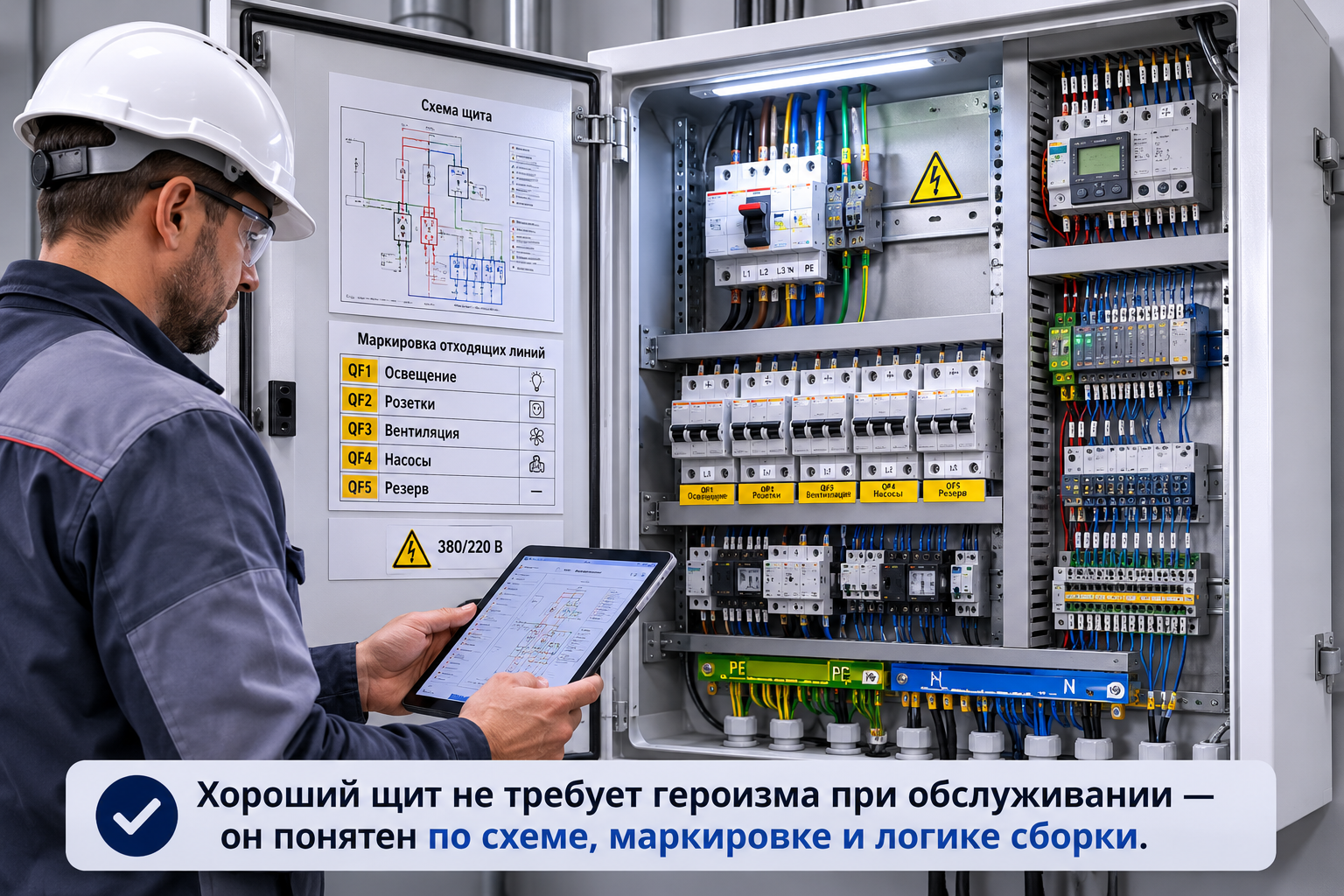

Этап 7. Маркировка и документация

После модернизации должны быть понятны назначения линий, аппаратов и клемм. Маркировка должна соответствовать схеме. Для НКУ и промышленных шкафов особенно важны бирки кабелей, номера клемм, обозначения цепей управления, список аппаратов, паспорт, схема и протоколы проверок.

ПУЭ требует четких надписей, указывающих назначение отдельных цепей, панелей и аппаратов в РУ и НКУ. Поэтому маркировка — не украшение, а часть безопасности и нормальной эксплуатации.

Этап 8. Проверка, испытания и ввод в работу

Перед вводом в эксплуатацию проверяют правильность соединений, затяжку контактных соединений, сопротивление изоляции, цепи PE, работу защитных аппаратов, логику управления, срабатывание сигнализации, работу АВР, УЗИП, реле контроля фаз, ПЧ, УПП и прочих устройств, если они есть в составе щита. Для серьезных объектов выполняют ПНР с оформлением протоколов.

Теоретическая и нормативная основа

Модернизация электрощита опирается не на вкусы сборщика, а на физику электрических цепей и требования нормативных документов. Ниже — основные принципы, которые важно учитывать при подготовке проекта и технического решения. Перед применением на объекте формулировки нужно сверить с актуальными редакциями ПУЭ, ГОСТ, СП и проектной документацией.

Нагрузка и нагрев

Любой проводник, контакт, шина и аппарат имеют допустимый ток. При превышении нагрузки растет температура, ускоряется старение изоляции, ухудшается состояние контактных соединений. Поэтому модернизация начинается с расчета нагрузки и проверки того, выдерживают ли существующие кабели, шины, аппараты и корпус новые условия эксплуатации.

ГОСТ Р 50571.5.52 применяется к выбору и монтажу электропроводок низковольтных электроустановок, а ПУЭ гл. 1.3 традиционно используют для выбора проводников по нагреву. Для НКУ важен также тепловой режим внутри оболочки: плотная компоновка, мощные аппараты и слабая вентиляция могут дать перегрев даже при формально правильных номиналах.

Защита от сверхтоков и короткого замыкания

Автоматический выключатель должен отключать поврежденную или перегруженную цепь, но при этом его номинал и характеристики должны быть согласованы с кабелем, нагрузкой и токами короткого замыкания. В бытовых и аналогичных установках часто применяются аппараты по ГОСТ IEC 60898-1, в промышленности — аппаратура распределения и управления по серии ГОСТ IEC 60947.

Контактные соединения

Переходное сопротивление контакта — маленькая величина с большими последствиями. Слабая затяжка, неправильный наконечник, окисление, поврежденная жила или неподходящая клемма могут вызвать локальный нагрев. ГОСТ 10434 устанавливает классификацию и общие технические требования к электрическим контактным соединениям, поэтому при модернизации щита контактная часть требует не меньшего внимания, чем выбор автоматов.

НКУ и требования к комплектным устройствам

Для низковольтных комплектных устройств распределения и управления ключевой является серия ГОСТ IEC 61439. ГОСТ IEC 61439-1-2024 задает общие требования к НКУ, а ГОСТ IEC 61439-2-2024 относится к силовым комплектным устройствам. При модернизации промышленного щита важно понимать, где заканчивается «ремонт» и начинается фактическое изменение НКУ, влияющее на ответственность изготовителя, документацию и проверку решения.

Степень защиты оболочки и условия эксплуатации

Корпус щита должен соответствовать условиям установки: помещение, улица, пыль, влажность, агрессивная среда, температура, риск механического воздействия. ГОСТ 14254-2015 описывает степени защиты оболочек по коду IP. Модернизировать уличный щит без проверки корпуса, кабельных вводов, уплотнений, обогрева и вентиляции — примерно как чинить крышу, не глядя на дождь.

ПНР и приемочные проверки

ГОСТ Р 50571.16-2019 относится к испытаниям низковольтных электроустановок. Для модернизированного щита это важно: после работ нужно не только «включить и посмотреть», а подтвердить правильность монтажа и безопасность эксплуатации. В состав проверок могут входить осмотр, прозвонка, проверка цепей защиты, измерение сопротивления изоляции, функциональные проверки и оформление протоколов.

Документ / источник	Что важно для темы модернизации
ПУЭ, гл. 4.1	Общие требования к распределительным устройствам и НКУ до 1 кВ, маркировка, конструкция, вводы и обслуживание.
ПУЭ, гл. 1.3 и 3.1	Выбор проводников по нагреву и защита сетей до 1 кВ.
ГОСТ IEC 61439-1/2	Требования к низковольтным комплектным устройствам распределения и управления.
ГОСТ IEC 60947-2	Низковольтные автоматические выключатели промышленного применения.
ГОСТ IEC 60898-1	Автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения.
ГОСТ 10434	Электрические контактные соединения: классификация и общие требования.
ГОСТ Р 50571.16	Испытания низковольтных электроустановок.
ГОСТ 14254	Степени защиты оболочек по коду IP.
IEC TR 60890	Расчет превышения температуры воздуха внутри оболочек НКУ.

Какие щиты модернизируют

Квартирные и частные распределительные щиты

В бытовом секторе чаще всего модернизируют щиты при увеличении мощности, замене проводки, подключении электроплиты, бойлера, кондиционеров, теплого пола, зарядной станции, мастерской или уличного оборудования. Типовые задачи: разделить группы, добавить УЗО/АВДТ, УЗИП, корректные PE/N-шины, резервные места и понятную маркировку.

Щиты коммерческих объектов

В офисах, магазинах, складах, кафе и административных зданиях модернизация связана с ростом нагрузки, перепланировкой, подключением вентиляции, освещения, серверного оборудования, кассовых зон, холодильных машин, систем безопасности. Здесь важно не только распределение, но и обслуживаемость: щит должен быть понятен электрику, который приезжает в ночь на аварийный вызов.

Промышленные щиты и НКУ

На производственных объектах модернизация может включать замену вводных аппаратов, секционирование, АВР, измерение параметров сети, учет, сигнализацию, силовые отходящие линии, шкафы управления двигателями, частотные приводы, УПП, релейную автоматику, ПЛК и связь с АСУ ТП. Здесь цена ошибки выше: неправильно выбранная защита или плохое соединение могут остановить линию, насосную, вентиляцию или технологический участок.

Шкафы управления и автоматики

Если щит не только распределяет питание, но и управляет оборудованием, модернизация касается логики работы. Например, добавляют ручной/автоматический режим, локальное и дистанционное управление, индикацию аварий, клеммный блок связи с внешним шкафом автоматизации, Modbus RTU/TCP, сигналы состояния и команды пуска. В таких проектах электрика и АСУ ТП должны разговаривать между собой не языком «куда-нибудь заведем», а нормальным перечнем сигналов.

Практические примеры модернизации

Пример 1. Небольшой распределительный щит после роста нагрузки

На объекте добавили кондиционеры, водонагреватель, наружное освещение и несколько розеточных линий. Старый щит был собран под минимальную нагрузку, часть линий сидела на общих автоматах, маркировки не было. В ходе модернизации выполняют расчет нагрузки, разделяют группы, подбирают автоматы и дифференциальную защиту, добавляют УЗИП, обновляют PE/N-шины, оформляют схему и маркировку.

Пример 2. Коммерческий объект с частыми отключениями

В магазине периодически отключается вводной автомат. На первый взгляд хочется поставить автомат с большим номиналом. Но диагностика показывает: несколько мощных потребителей работают одновременно, часть линий перегружена, контакты греются, а распределение фаз выполнено неудачно. Решение — перераспределение нагрузок, замена части аппаратов, проверка кабельных линий, восстановление соединений и обновление схемы.

Пример 3. Производственный щит с добавлением автоматизации

В существующий силовой щит нужно добавить управление насосами, индикацию аварий и передачу сигналов в диспетчерскую. Простая установка пары реле не решает задачу: нужно предусмотреть отдельные цепи управления, питание 24 В DC, клеммный ряд, защиту цепей, реле контроля фаз, режимы ручной/автоматический, сигналы «работа», «авария», «готовность», а также место под будущие расширения.

Типичные ошибки при модернизации электрощита

Ошибка	Почему опасно	Как правильно
Заменить автомат на больший номинал без проверки кабеля	Кабель может перегреваться, а защита перестанет выполнять свою функцию.	Сначала расчет нагрузки и проверка сечения, затем подбор аппарата.
Оставить старую схему без актуализации	После работ никто не понимает фактические подключения.	Обновить однолинейную схему, клеммные планы и маркировку.
Смешать N-проводники разных групп после УЗО	УЗО может срабатывать без понятной причины или не обеспечивать корректную защиту.	Разделять N-шины по группам защиты и соблюдать схему подключения.
Не проверить затяжку и качество наконечников	Появляется переходное сопротивление, нагрев и риск аварии.	Использовать подходящие наконечники, инструмент и контроль соединений.
Не оставить запас места	Следующая доработка превращается в монтажный тетрис.	Проектировать щит с разумным резервом по месту, клеммам и кабельным вводам.
Игнорировать условия установки	Пыль, влажность, температура и солнце быстро убивают хороший щит в плохом корпусе.	Подбирать корпус, IP, вводы, вентиляцию и обогрев под объект.
Не проводить испытания после работ	Ошибки монтажа могут проявиться уже в эксплуатации.	Выполнить осмотр, измерения, функциональные проверки и оформить результаты.

Что нужно подготовить заказчику перед обращением

Чем точнее исходные данные, тем быстрее и корректнее можно оценить модернизацию. Даже если схемы нет, полезно собрать минимум информации.

· фото щита снаружи и внутри, желательно крупно и без бликов;

· описание объекта: квартира, дом, офис, склад, производство, насосная, вентиляционная установка;

· перечень основных потребителей и их мощность;

· что именно беспокоит: отключения, нагрев, запах, нехватка линий, отсутствие маркировки, необходимость подключить новое оборудование;

· есть ли проект, схема, паспорт щита, акты испытаний;

· требуется ли учет электроэнергии, АВР, УЗИП, дистанционное управление, связь с АСУ ТП;

· можно ли отключать объект и на какое время;

· требования к брендам аппаратов, срокам, документам и монтажу.

Как понять: модернизировать старый щит или делать новый

Иногда модернизация экономически оправдана. Иногда она превращается в попытку построить современную систему внутри корпуса, который для этого не предназначен. Решение принимают после обследования.

Состояние щита	Рекомендация
Корпус целый, есть запас места, вводы нормальные, схема понятна	Можно рассматривать модернизацию с заменой аппаратов и доработкой схемы.
Корпус тесный, нет места под новые аппараты и клеммы	Чаще рациональнее изготовить новый щит.
Есть следы перегрева, повреждение изоляции, слабые шины, непонятные перемычки	Нужна детальная диагностика; частичная модернизация может быть рискованной.
Требуется АВР, учет, автоматика, новые мощные линии	Обычно требуется проектная доработка или новый щит.
Щит старый, документации нет, нагрузка изменилась радикально	Часто дешевле и безопаснее собрать новый щит по актуальной схеме.

Советы профессионалов

· Не начинайте модернизацию с покупки аппаратов. Начинайте с задачи, схемы и нагрузки.

· Не оценивайте щит только по внешнему виду. Аккуратный щит тоже может быть неправильно рассчитан.

· Не увеличивайте номинал автомата, пока не проверены кабель, способ прокладки и фактическая нагрузка.

· Не экономьте на клеммах, наконечниках, маркировке и кабельных вводах. Именно эти «мелочи» потом определяют удобство обслуживания.

· Для промышленных щитов заранее продумывайте резерв места, клемм, сигналов и каналов связи.

· После модернизации обязательно сохраняйте схемы, перечень аппаратов, протоколы проверок и фотофиксацию.

FAQ: частые вопросы

Можно ли просто заменить старые автоматы на новые?

Иногда можно, если схема корректна, нагрузка не изменилась, кабели соответствуют защите, а проблема только в износе аппаратов. Но часто замена автоматов без диагностики маскирует проблему, а не решает ее.

Сколько времени занимает модернизация электрощита?

Зависит от сложности: небольшой щит можно модернизировать за один рабочий день, промышленный шкаф или НКУ требует обследования, проектирования, закупки, сборки, отключений и ПНР. Точный срок определяется после осмотра и согласования состава работ.

Нужно ли менять корпус?

Не всегда. Если корпус соответствует условиям установки, имеет запас места и не поврежден, его можно оставить. Если корпус тесный, перегретый, поврежденный или не подходит по IP, лучше рассматривать замену.

Можно ли модернизировать щит без отключения объекта?

Часть подготовительных работ выполняется без отключения, но работы внутри действующего щита требуют безопасного отключения соответствующих цепей. На производстве обычно согласуют технологическое окно или временные схемы питания.

Какие документы должны быть после модернизации?

Минимально: актуальная схема, перечень аппаратов, маркировка, при необходимости паспорт, протоколы проверок и исполнительная документация. Для НКУ и промышленных объектов комплект документов определяется проектом и требованиями заказчика.

Чем модернизация отличается от сборки нового щита?

При модернизации часть существующей системы сохраняется: корпус, ввод, кабельные линии, место установки. При изготовлении нового щита решение проектируется и собирается заново. Иногда новый щит безопаснее и выгоднее, чем глубокая переделка старого.

Заключение

Модернизация электрощита — это способ привести электроснабжение объекта к реальным нагрузкам и современным требованиям безопасности. Она нужна, когда старый щит уже не справляется: греется, отключается, не имеет маркировки, не позволяет подключить новые линии, учет, автоматику или резервное питание. Грамотная модернизация начинается с обследования и расчета, продолжается схемой и подбором аппаратов, а заканчивается сборкой, маркировкой, проверками и документами.

Если нужен не просто «ремонт щита», а понятное техническое решение — свяжитесь с нами. Подберем состав работ, оценим существующий щит, предложим варианты модернизации или изготовим новый электрощит / НКУ под задачу объекта.

Источники и материалы

· ГОСТ IEC 61439-1-2024. Устройства комплектные низковольтные распределения и управления. Часть 1. Общие требования. https://docs.cntd.ru/document/1310381161

· ГОСТ IEC 61439-2-2024. Устройства комплектные низковольтные распределения и управления. Часть 2. Силовые комплектные устройства. https://www.elec.ru/library/gosts_e71/gost-iec-61439-2-2024/

· ПУЭ, глава 4.1. Распределительные устройства напряжением до 1 кВ переменного тока и до 1,5 кВ постоянного тока. https://www.ruscable.ru/info/pue/4-1.html

· ГОСТ Р 50571.16-2019 / МЭК 60364-6:2016. Электроустановки низковольтные. Часть 6. Испытания. https://docs.cntd.ru/document/1200163804

· ГОСТ Р 50571.5.52-2011 / МЭК 60364-5-52:2009. Выбор и монтаж электрооборудования. Электропроводки. https://docs.cntd.ru/document/1200092622

· ГОСТ IEC 60947-2-2021. Аппаратура распределения и управления низковольтная. Автоматические выключатели. https://docs.cntd.ru/document/1200181270/titles/8P20LO

· ГОСТ IEC 60898-1-2020. Автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения. https://docs.cntd.ru/document/1200174659

· ГОСТ 10434-82. Соединения контактные электрические. Классификация. Общие технические требования. https://docs.cntd.ru/document/1200007235

· ГОСТ 14254-2015 (IEC 60529:2013). Степени защиты, обеспечиваемые оболочками (Код IP). https://docs.cntd.ru/document/1200136066

· IEC TR 60890:2022. Method of temperature-rise verification of low-voltage switchgear and controlgear assemblies by calculation. https://webstore.iec.ch/en/publication/66007

Материал не заменяет проектирование, обследование и приемо-сдаточные испытания электроустановки.
