Мнемосхема - это не декоративная картинка на экране SCADA и не набор лампочек на дверце щита. Это рабочий инструмент оператора: он показывает структуру объекта, состояние оборудования, аварии, режимы и точки управления так, чтобы человек быстро понял ситуацию и принял правильное решение.

Содержание

1. Что такое мнемосхема простыми словами

1. Что такое мнемосхема простыми словами
2. Зачем нужна мнемосхема
3. Где применяются мнемосхемы
4. Что должна показывать хорошая мнемосхема
5. Виды мнемосхем
6. Принципы создания мнемосхемы
7. Как создается мнемосхема для АСУ ТП
8. Практический блок: нюансы проектирования и монтажа
9. Мнемосхема для щита управления: что получает заказчик
10. Кому особенно стоит задуматься о переработке мнемосхемы
11. Мини-чек-лист хорошей мнемосхемы
12. Частые вопросы

1. Что такое мнемосхема простыми словами

Мнемосхема - это графическое отображение контролируемого или управляемого объекта: технологической линии, насосной станции, системы вентиляции, распределительного устройства, котельной, очистных сооружений, элеватора, сушильного комплекса или другого промышленного процесса.

Если электрическая схема отвечает на вопрос «как соединено», технологическая схема - «как работает процесс», то мнемосхема отвечает на более практичный вопрос: «что сейчас происходит и что оператор должен сделать дальше». Именно поэтому она должна быть понятной не только проектировщику, который знает каждый тег и каждый датчик, но и оператору на смене в 3:40 утра, когда на объекте уже пищит авария, а кофе закончился.

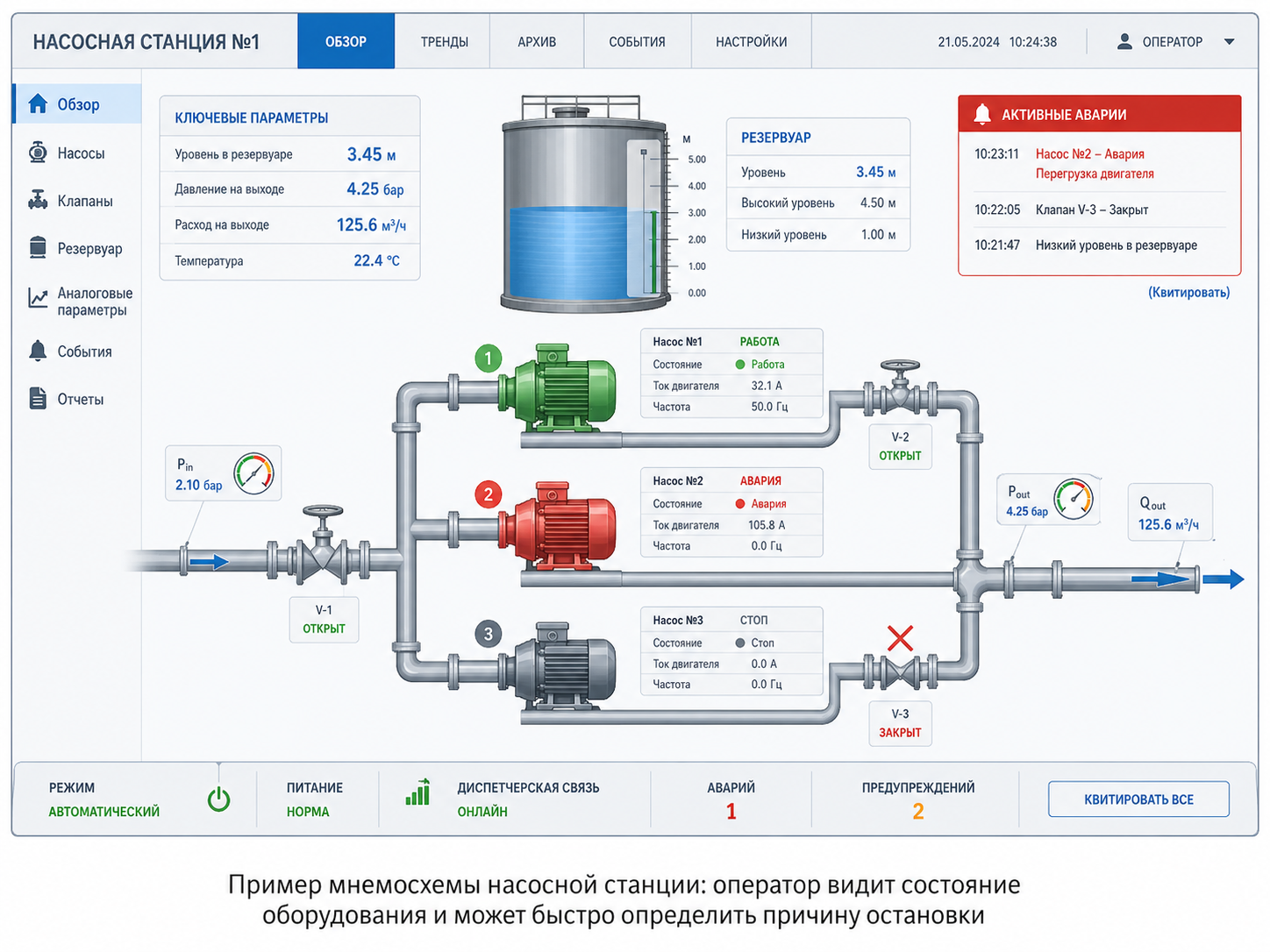

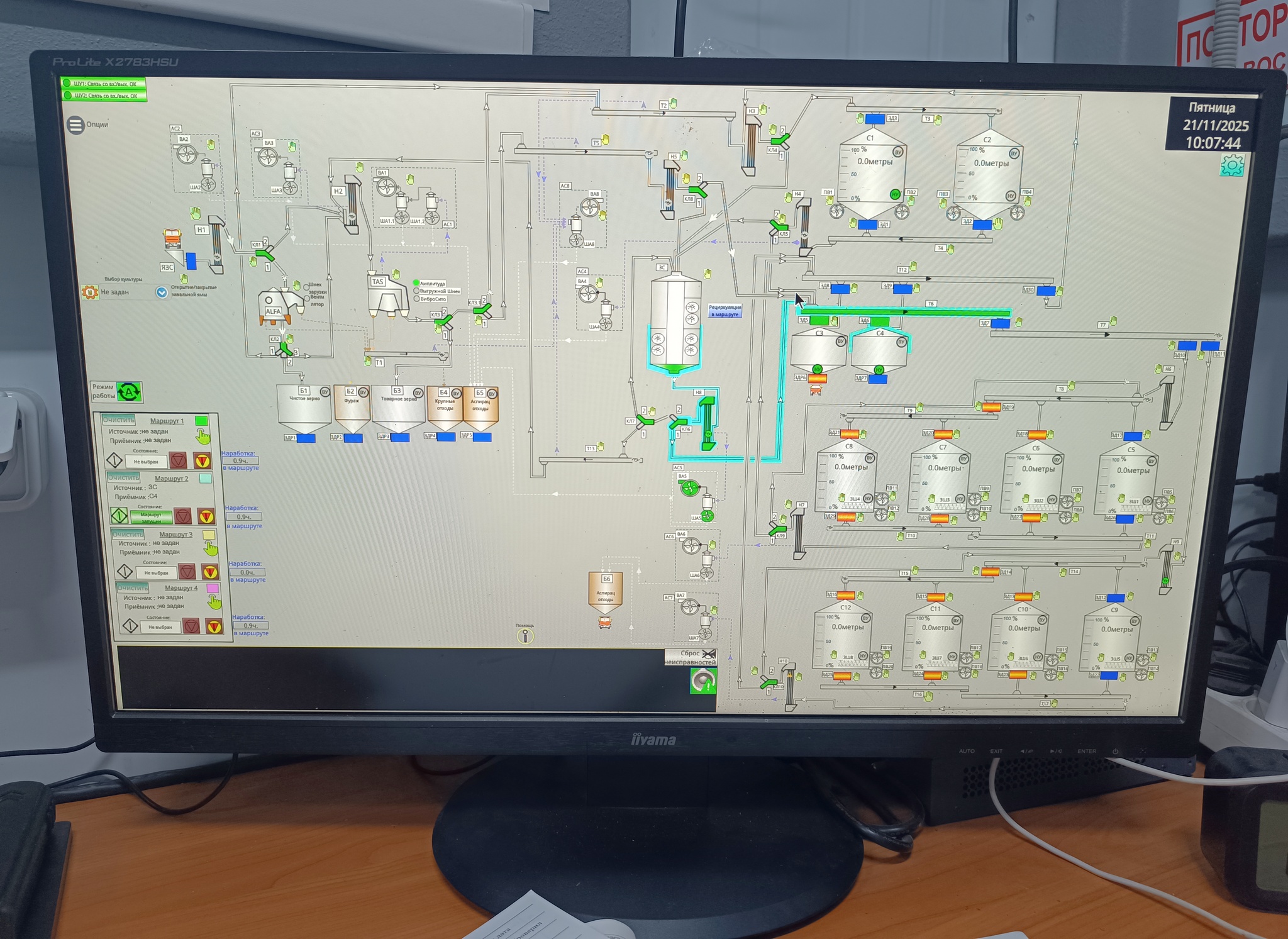

В современном исполнении мнемосхема чаще всего является экранной формой HMI/SCADA. На ней отображаются механизмы, датчики, исполнительные устройства, линии связи, режимы работы, аварии, блокировки и текущие значения параметров. В классическом щитовом исполнении мнемосхема может располагаться на двери шкафа или панели пульта - с лампами, кнопками, переключателями и табло.

2. Зачем нужна мнемосхема

Главная задача мнемосхемы - сократить путь от события к решению. Оборудование выдало сигнал, датчик показал отклонение, привод не вышел на режим, частотный преобразователь ушел в аварию - оператор должен увидеть это сразу, без поиска по десяти вкладкам и без гадания по журналу сообщений.

Хорошая мнемосхема помогает:
·       быстро понять текущее состояние технологического процесса;
·       увидеть взаимосвязи между оборудованием, датчиками и исполнительными механизмами;
·       контролировать режимы: ручной, автоматический, местный, дистанционный, аварийный;
·       оперативно находить причину остановки или нарушения нормального режима;
·       снизить количество ошибок оператора при пуске, остановке и переключениях;
·       упростить обучение новых сотрудников;
·       сделать систему управления понятной для службы эксплуатации, энергетика и руководителя производства.

Иными словами, мнемосхема превращает поток сигналов в понятную картину. Без нее АСУ ТП похожа на приборную панель самолета, где все лампы горят одинаково: вроде техника серьезная, но лететь страшновато.

3. Где применяются мнемосхемы

Мнемосхемы нужны там, где объект сложнее одного выключателя и одной лампы. Чем больше оборудования, режимов, датчиков и блокировок, тем выше ценность правильно спроектированной визуализации.

·       АСУ ТП и диспетчеризация

·       локальные очистные сооружения, насосные станции, котельные, сушильные комплексы, элеваторы, линии дозирования, вентиляция и дымоудаление;

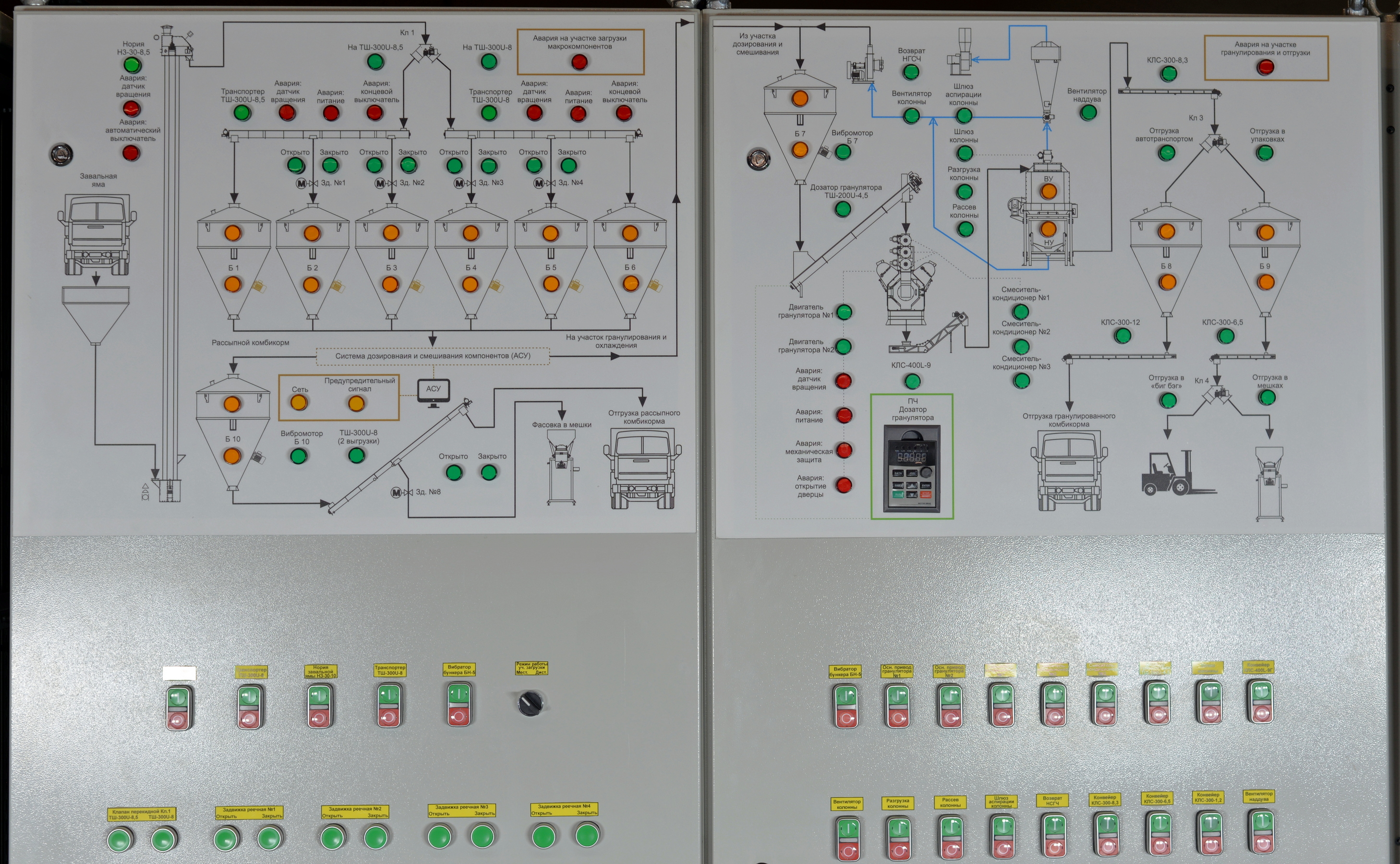

·       Щитовое оборудование

·       шкафы управления насосами, вентиляторами, приводами, ГРЩ, ВРУ, АВР, НКУ, распределительные и технологические щиты;

·       Энергетика и электроснабжение

·       однолинейные схемы, состояние вводов, секций шин, выключателей, АВР, резервных линий, аварийных цепей;

·       Производственные линии

·       транспортировка, дробление, смешивание, гранулирование, сушка, фасовка, аспирация, пневмотранспорт;

·       Здания и инженерные системы

·       диспетчеризация вентиляции, отопления, водоснабжения, пожарных систем, электроснабжения и технологических помещений.

Для руководителя предприятия мнемосхема - это способ видеть производство без ежедневного обхода всех шкафов. Для инженера - инструмент диагностики. Для оператора - рабочее место. Для монтажника и наладчика - наглядная проверка того, что объект действительно ожил, а не просто «горит что-то зеленое».

4. Что должна показывать хорошая мнемосхема

Набор элементов зависит от объекта, но базовая логика почти всегда одинаковая: оператор должен увидеть оборудование, состояние, параметры, аварии и доступные действия. Все остальное - по необходимости, а не потому что «место на экране еще осталось».

Важно: мнемосхема не обязана повторять объект в масштабе и в реальном расположении. Ее задача - показать логику процесса. Иногда условный экран лучше реальной планировки: если насос физически стоит «где-то за колонной», это не значит, что на экране его тоже нужно прятать за условную колонну.

5. Виды мнемосхем

В технической практике мнемосхемы классифицируют по назначению, способу управления, количеству объектов, формату отображения и изменяемости изображения. Для сайта и коммерческого описания важно объяснить это проще - по тому, как пользователь будет с ними работать.

По исполнению мнемосхемы могут быть плоскими, рельефными, объемными, световыми, мимическими, экранными. На практике сегодня чаще всего встречаются два формата: физическая мнемосхема на панели шкафа и цифровая мнемосхема на HMI/SCADA.

6. Принципы создания мнемосхемы

Плохую мнемосхему видно сразу: много ярких цветов, мелкий текст, одинаковые значки для разных состояний, кнопки разбросаны как после ремонта в спешке. Хорошая мнемосхема работает иначе - она ведет взгляд оператора от общего состояния к причине проблемы и доступному действию.

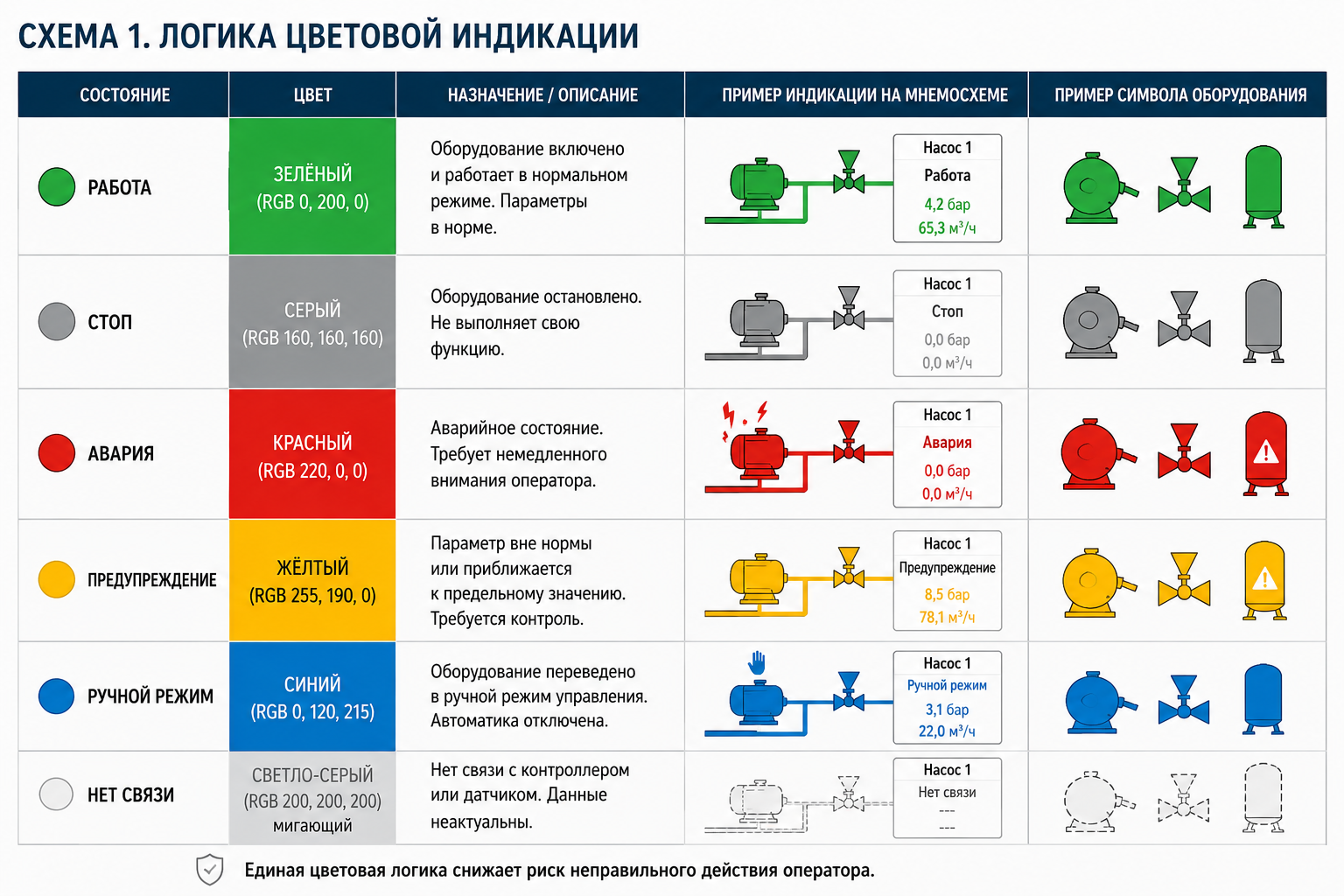

Цветовая индикация: аккуратно, без ярмарки

Цвет помогает считывать состояние быстрее, но избыток цвета перегружает оператора. Для большинства промышленных интерфейсов достаточно ограниченной палитры:

·       зеленый - работа, включено, готовность, нормальное состояние;
·       серый - остановлено, отключено, неактивно;
·       красный - авария, критическая неисправность, запрет действия;
·       желтый или оранжевый - предупреждение, предавария, внимание;
·       синий - выбранный режим, активный маршрут, информационное состояние;
·       мигание - только для событий, требующих реакции, а не для «чтобы было заметнее».

Если все элементы мигают, оператор перестает реагировать на мигание. Это как сигнализация, которая срабатывает каждый день: сначала пугает, потом становится фоном.

7. Как создается мнемосхема для АСУ ТП

Разработка мнемосхемы начинается не с рисования красивого экрана, а с анализа объекта. Сначала нужно понять технологию, сигналы, режимы, ограничения, блокировки и реальные действия оператора. Только после этого проектируется интерфейс.

1.     Сбор исходных данных: технологическая схема, электрические схемы, перечень сигналов I/O, алгоритмы управления, список аварий, требования службы эксплуатации.
2.     Выделение уровней отображения: общий обзор объекта, детальные экраны узлов, окна уставок, аварии, тренды, журнал событий, сервисные страницы.
3.     Разработка структуры экранов: главная мнемосхема, навигация, переходы, права доступа, сценарии пуска и останова.
4.     Проработка символов и цветовой логики: единые обозначения для оборудования, состояний, режимов и аварий.
5.     Привязка тегов ПЛК/SCADA: дискретные и аналоговые сигналы, команды, обратные связи, уставки, статусы обмена.
6.     Анимация и логика отображения: изменение цвета, положения, текста, видимости элементов в зависимости от состояния объекта.
7.     Тестирование на эмуляции и на объекте: проверка сигналов, аварий, блокировок, корректности подписей и удобства работы оператора.
8.     Передача заказчику: рабочий проект, исходники, инструкция оператора, таблица сигналов, описание аварий и рекомендации по эксплуатации.

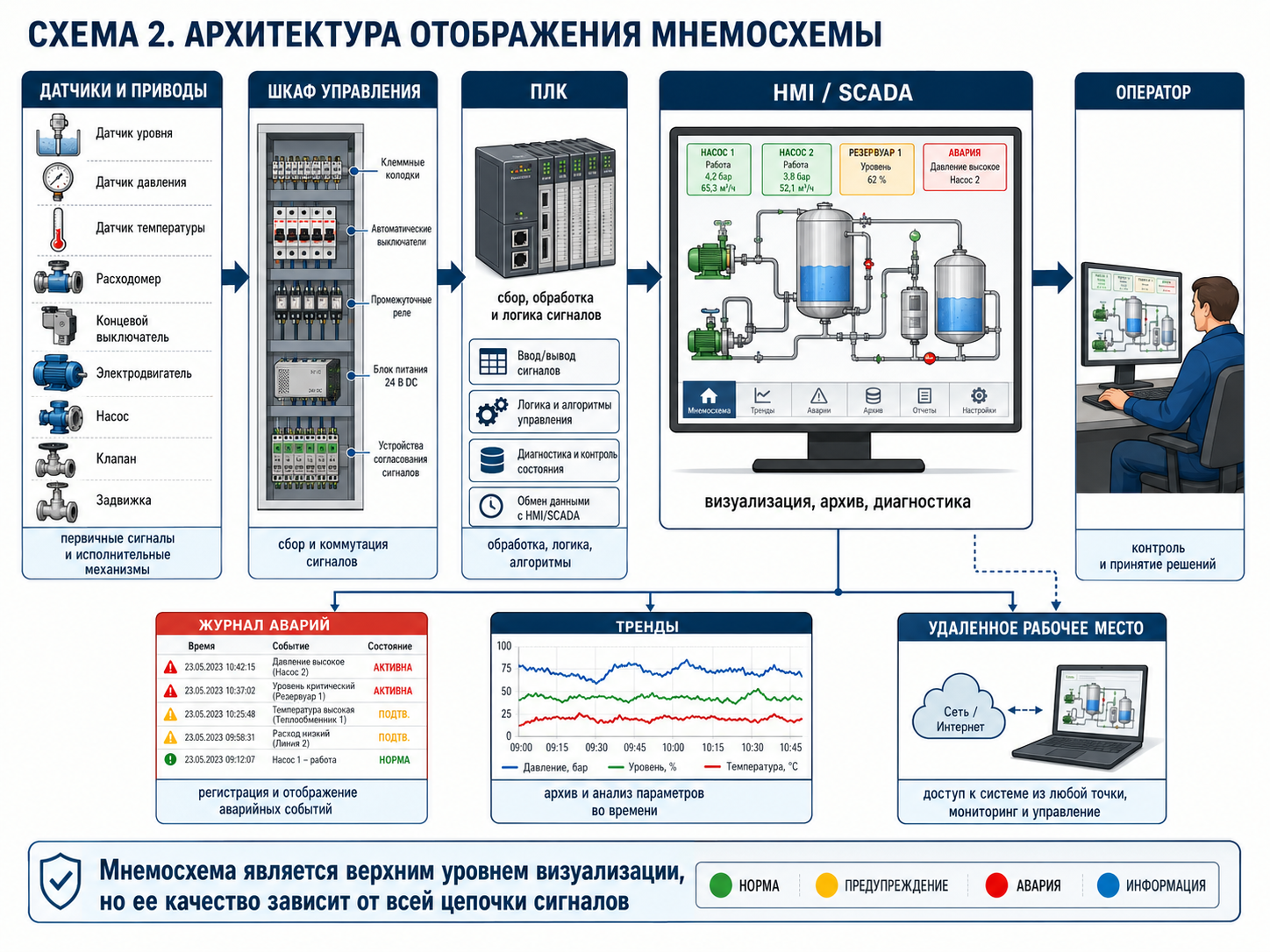

Архитектура: от датчика до экрана

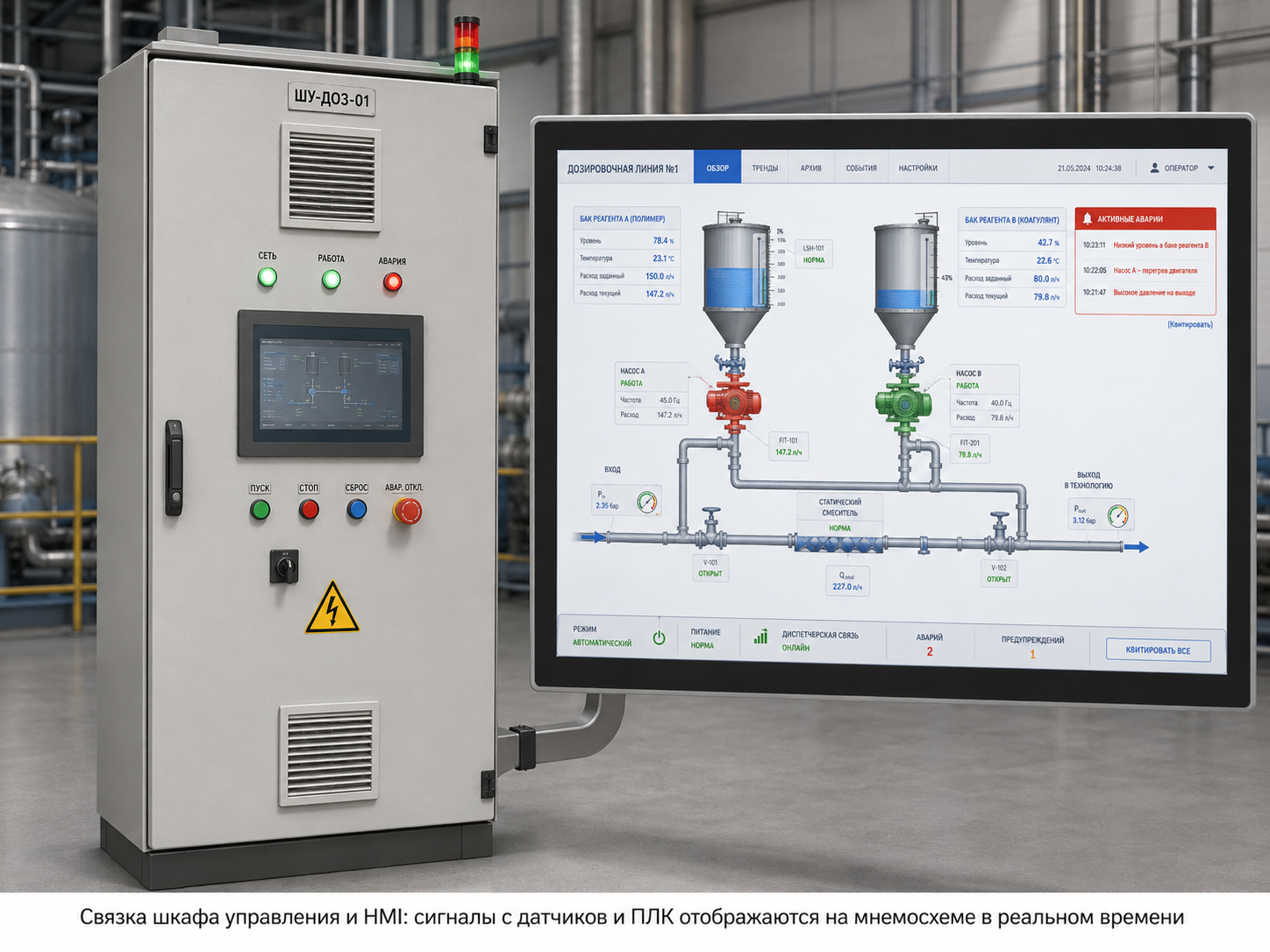

Типовая цепочка выглядит так: датчик или исполнительный механизм передает сигнал на шкаф управления, ПЛК обрабатывает логику, HMI или SCADA получает данные по промышленному протоколу и показывает состояние на мнемосхеме. Команда оператора идет обратно по той же цепочке - но уже с учетом блокировок, прав доступа и условий безопасности.

8. Практический блок: нюансы проектирования и монтажа

Мнемосхема кажется программной задачей, но ошибки часто рождаются на стыке проектирования, сборки шкафа, монтажа и наладки. Например, на экране насос «работает», потому что команда пуска ушла, но обратная связь с контактора не заведена. Формально картинка красивая, фактически - оператору подложили информационную мину.

Что проверить до запуска объекта

·       наличие всех необходимых обратных связей: работа, авария, готовность, местный/дистанционный режим, положение задвижек;
·       соответствие тегов в ПЛК, SCADA и электрических схемах;
·       правильность подписей оборудования: Н1, Н2, QF1, М1, V1 должны совпадать с маркировкой на объекте;
·       понятность аварийных сообщений: не «AI_12 fault», а «Насос Н2: авария частотного преобразователя»;
·       работу блокировок: команда не должна быть доступна, если условия пуска не выполнены;
·       отображение потери связи с ПЛК, модулем ввода-вывода, частотным преобразователем или удаленной станцией;
·       права доступа: оператор, наладчик, инженер, администратор не должны иметь одинаковый уровень управления;
·       читаемость на реальном расстоянии и при реальном освещении.

Типичные ошибки

Советы профессионалов

·       Сначала рисуйте маршрут взгляда оператора, а не «красивую картинку». Главное состояние объекта должно считываться за несколько секунд.
·       Не делайте главную мнемосхему справочником всех сигналов. Для этого есть диагностические окна, журнал событий и таблицы параметров.
·       Добавляйте экраны причин блокировки. Если насос не запускается, оператор должен видеть не только «пуск запрещен», но и почему.
·       Используйте одинаковые символы для одинаковых механизмов. Это банально, но именно банальности спасают ночные смены.
·       Проверяйте интерфейс с будущими пользователями. Инженер может считать экран логичным, а оператор - искать кнопку пуска там, где ее нет.
·       Закладывайте возможность расширения: дополнительные насосы, датчики, узлы, новые уставки и режимы. Производство редко остается в исходном виде навсегда

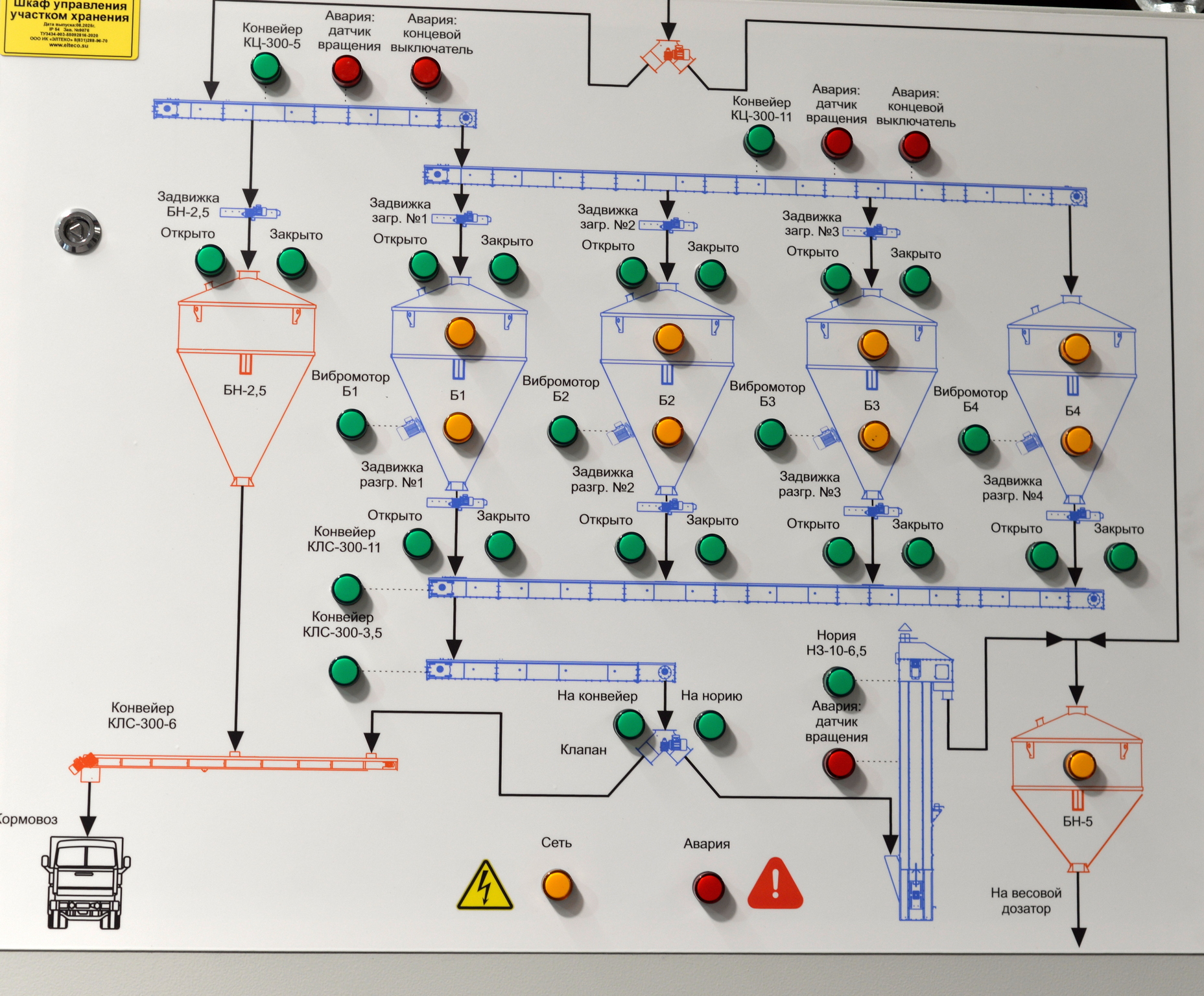

9. Мнемосхема для щита управления: что получает заказчик

Если мнемосхема разрабатывается в составе шкафа управления или проекта АСУ ТП, заказчик получает не просто экран, а часть системы управления. Она должна быть связана с электрической схемой, алгоритмом ПЛК, перечнем сигналов, авариями, исполнительными механизмами и документацией.

Для ЭЛТЕКО логичный подход - разрабатывать мнемосхему не отдельно от железа, а вместе со шкафом управления, ПЛК, HMI/SCADA и пусконаладкой. Так меньше шансов получить классическую ситуацию: шкаф собран, программа написана, экран нарисован, а между ними - три разных мира и один растерянный оператор.

10. Кому особенно стоит задуматься о переработке мнемосхемы

·       на объекте часто возникают ошибки оператора при пуске или переключениях;
·       персонал долго ищет причину аварий и простаивает оборудование;
·       мнемосхема устарела после модернизации линии или замены шкафов;
·       на экране много тегов, но мало понятной информации;
·       аварийные сообщения представлены кодами без расшифровки;
·       нет единого стиля между экранами разных участков;
·       система расширялась несколько раз, и интерфейс превратился в «археологический слой» из правок разных лет;
·       требуется подготовить понятное рабочее место оператора для нового производства или модернизации.

11. Мини-чек-лист хорошей мнемосхемы

·       На главном экране видны ключевые состояния объекта и аварии.
·       Оборудование обозначено так же, как в проектной документации и на маркировке шкафа.
·       Цвета имеют единое значение во всем проекте.
·       Кнопки управления расположены рядом с объектами управления.
·       Есть отдельные окна диагностики для сложных механизмов.
·       Аварии написаны понятным языком и содержат подсказку по действиям.
·       Предусмотрены права доступа и защита от случайных команд.
·       Есть отображение потери связи и неисправности датчиков.
·       Экран читается на реальной панели оператора, а не только на мониторе проектировщика.
·       Мнемосхема проверена на объекте совместно с оператором и наладчиком.

12. Частые вопросы

Можно ли сделать одну мнемосхему для всего объекта?

Можно, но не всегда нужно. Для крупного объекта лучше использовать обзорный экран и детальные мнемосхемы по участкам. Иначе главный экран станет картой метро, только без привычной логики пересадок.

Чем мнемосхема отличается от электрической схемы?

Электрическая схема показывает соединения и аппараты. Мнемосхема показывает состояние объекта и помогает управлять процессом. Она может использовать элементы однолинейной или технологической схемы, но не обязана повторять их полностью.

Нужна ли мнемосхема, если есть журнал аварий?

Да. Журнал показывает события списком, а мнемосхема показывает их в контексте объекта. Оператору важно не только прочитать «авария насоса», но и увидеть, где этот насос находится в процессе и какие узлы зависят от его работы.

Можно ли добавить мнемосхему к существующему шкафу?

В большинстве случаев да, если есть доступ к сигналам, ПЛК или контроллеру, а также понятная документация. Иногда потребуется доработать шкаф, добавить модули ввода-вывода, панель оператора или систему связи.

Какие данные нужны для разработки?

Технологическая схема, электрические схемы, перечень сигналов, описание алгоритмов, список аварий, требования к режимам, фотографии оборудования и пожелания службы эксплуатации.

Заключение

Мнемосхема - это язык, на котором система управления разговаривает с оператором. Если язык понятный, оператор быстро видит состояние объекта, причину отклонения и доступное действие. Если язык запутанный, даже дорогая автоматика начинает работать как квест: вроде все есть, но где искать - непонятно.

Для щитов управления, НКУ и АСУ ТП мнемосхема должна проектироваться вместе с логикой управления, электрическими схемами, сигналами ПЛК и реальными сценариями эксплуатации. Тогда она становится не «красивым экраном», а рабочим инструментом, который снижает простои, ускоряет диагностику и делает систему понятной для персонала.
