Введение

Неисправность электрического шкафа редко объявляет о себе табличкой «замените реле К2». Чаще оборудование не запускается, защита срабатывает без очевидной причины или привод ведёт себя непредсказуемо. Задача диагностики — не просто восстановить работу, а определить отказавший элемент, характер дефекта и первопричину, чтобы проблема не повторилась.

Грамотный поиск дефектов сокращает простой, ограничивает число измерений и помогает избежать неоправданной замены аппаратов. Особенно это важно для НКУ, шкафов управления электродвигателями, технологических линий и систем АСУ ТП.

1. Что такое дефект, отказ и техническая диагностика

Дефект — несоответствие объекта установленным требованиям. Отказ — событие, при котором объект утрачивает способность выполнять требуемую функцию. При этом неисправное оборудование не всегда полностью неработоспособно: например, шкаф может сохранять ручное управление при отказе автоматического режима.

Техническое диагностирование позволяет определить состояние объекта, обнаружить отклонения и локализовать их источник. Различают обнаружение дефекта (установление факта), поиск дефекта (локализация) и анализ причины (почему возникло нарушение). Последняя стадия принципиальна: новый контактор может повторить судьбу старого, если не устранено перенапряжение катушки или механическое заклинивание.

2. Критерии эффективности поиска неисправностей

Оптимальный алгоритм — не обязательно тот, где меньше измерений. Он должен учитывать время простоя, трудозатраты, стоимость диагностического оборудования, вероятность отказов и безопасность персонала. Для критически важных технологических объектов цена часа простоя нередко важнее стоимости одного дополнительного теста.

• Время: сколько минут или часов требуется до локализации дефекта.
• Трудоёмкость: число операций и квалификация исполнителя.
• Достоверность: позволяет ли результат исключить альтернативные причины.
• Глубина поиска: до системы, модуля, аппарата, контакта или проводника.
• Безопасность: отсутствие недопустимых воздействий на персонал и оборудование.

3. Основные методы поиска дефектов

3.1. Последовательная поэлементная проверка

Специалист проверяет элементы один за другим по заранее составленному маршруту: питание, защитный аппарат, цепь управления, исполнительный элемент, обратная связь. Метод понятен, требует сравнительно простого оснащения и подходит для небольших схем. Недостаток — при большом количестве элементов число проверок растёт.

Пример: при отказе пуска двигателя последовательно проверяют наличие разрешения на пуск, состояние аварийного останова, защит, напряжение на катушке контактора и силовую цепь. Порядок выбирают по принципиальной схеме, а не по расположению деталей в шкафу.

3.2. Последовательная групповая проверка

Систему делят на функциональные группы и сначала определяют, в какой из них возникла проблема. Затем подозрительную группу последовательно разбивают на меньшие участки. Такой подход особенно полезен для многоканальных шкафов и распределённых систем управления.

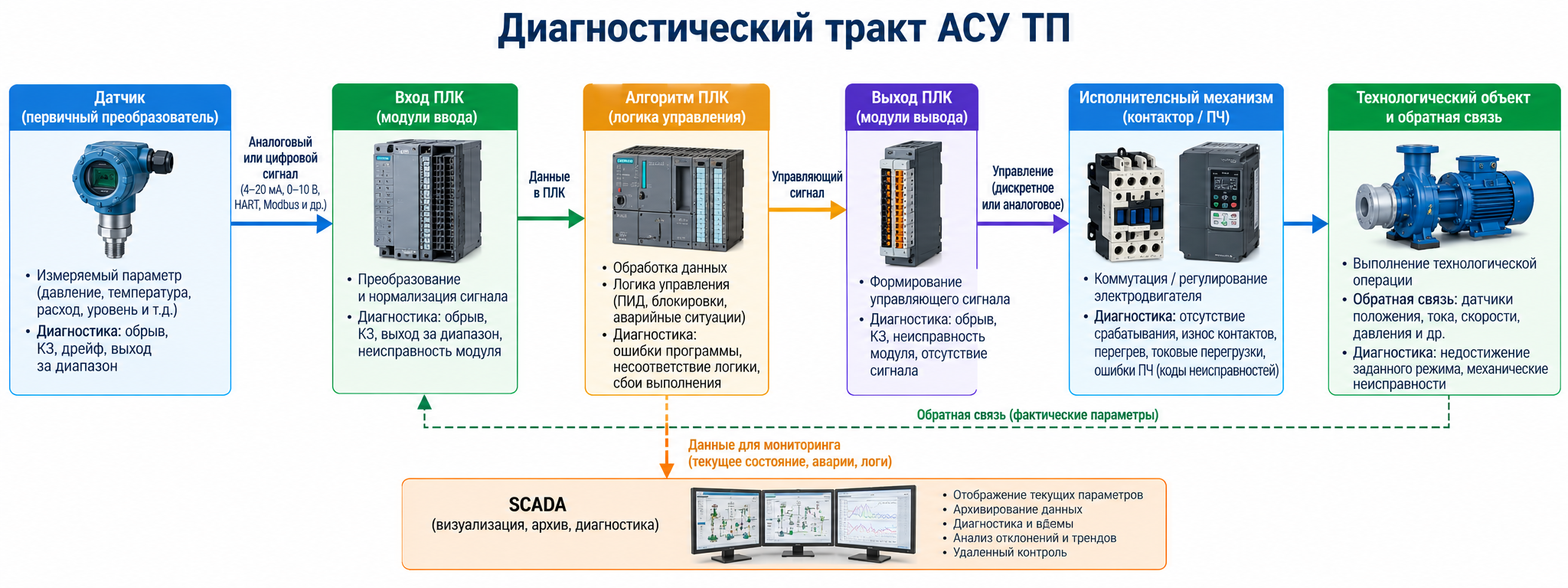

Пример: сигнал от датчика не появляется в SCADA. Сначала разделяют тракт на датчик и кабель, модуль ввода ПЛК, программу контроллера, канал связи и сервер визуализации. Проверка значений в контрольных точках позволяет быстро определить проблемный участок.

3.3. Комбинационный метод

Объект проверяют в нескольких режимах, а дефект определяют по совокупности реакций. Например, привод нормально работает вперёд, но неправильно останавливается или реверсируется. Сравнение поведения в режимах помогает отличить неисправность силовой части от нарушения логики блокировок и торможения.

Комбинационный подход особенно эффективен на испытательных стендах и при серийной проверке однотипных изделий, когда заранее известны набор тестов и диагностические признаки.

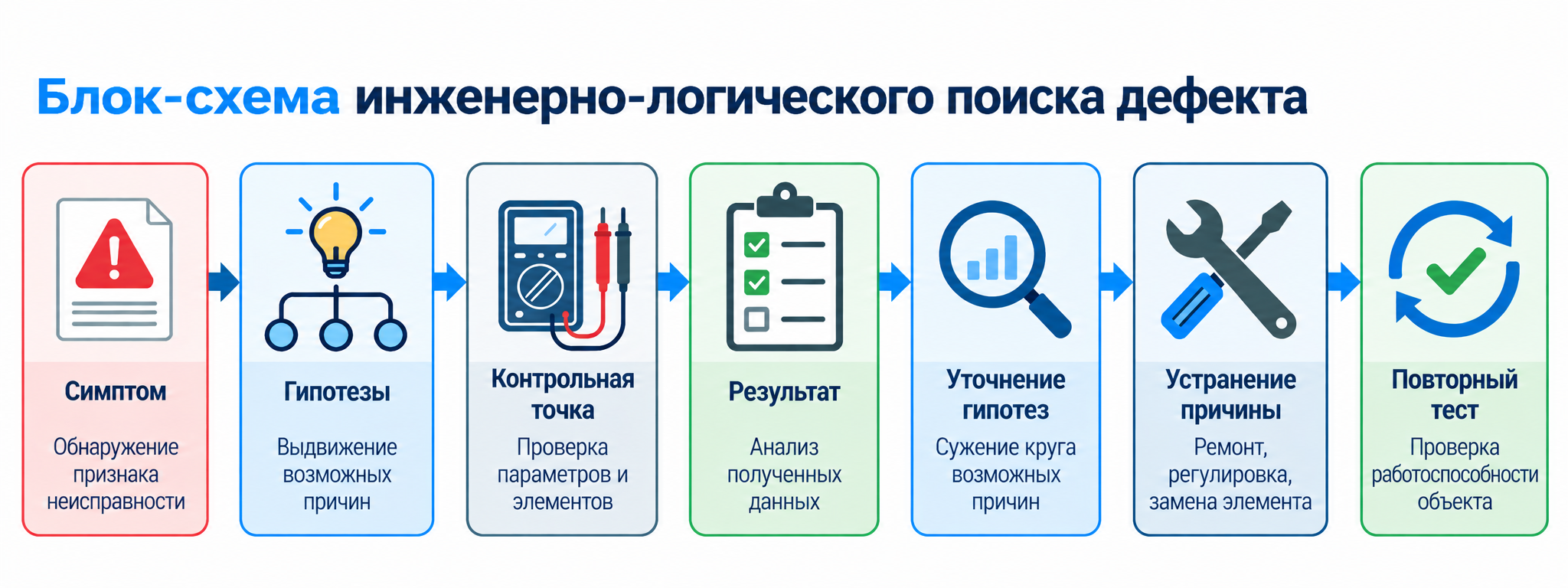

3.4. Инженерно-логический метод: проверка гипотез

Инженер анализирует симптомы, формулирует несколько объяснений и назначает измерения, способные различить гипотезы. После каждого результата область поиска сужается. Этот метод особенно полезен при сложных, непостоянных и нетипичных отказах.

• Зафиксировать отказ и условия его проявления.
• Определить, какие функции работают правильно, а какие — нет.
• Сформулировать проверяемые гипотезы, ранжировать их по вероятности и стоимости проверки.
• Провести безопасные измерения и исключить неподтверждённые версии.
• Установить дефект, устранить первопричину и повторить проверку всех затронутых режимов.

4. Сравнение методов диагностики

5. Тестовая и функциональная диагностика

При тестовой диагностике объект получает специально организованные проверочные воздействия: тест дискретного входа, проверку исполнительного выхода или запуск стендового сценария. При функциональной диагностике анализируют данные, возникающие во время штатной работы: токи, температуры, состояния аппаратов, журналы аварий, параметры связи и технологические тренды.

Для АСУ ТП эти подходы дополняют друг друга. Онлайн-мониторинг обнаруживает отклонение, а контролируемый тест при допустимых условиях подтверждает место отказа. Принудительная активация выходов ПЛК без оценки технологических блокировок недопустима.

6. Практические примеры поиска неисправностей

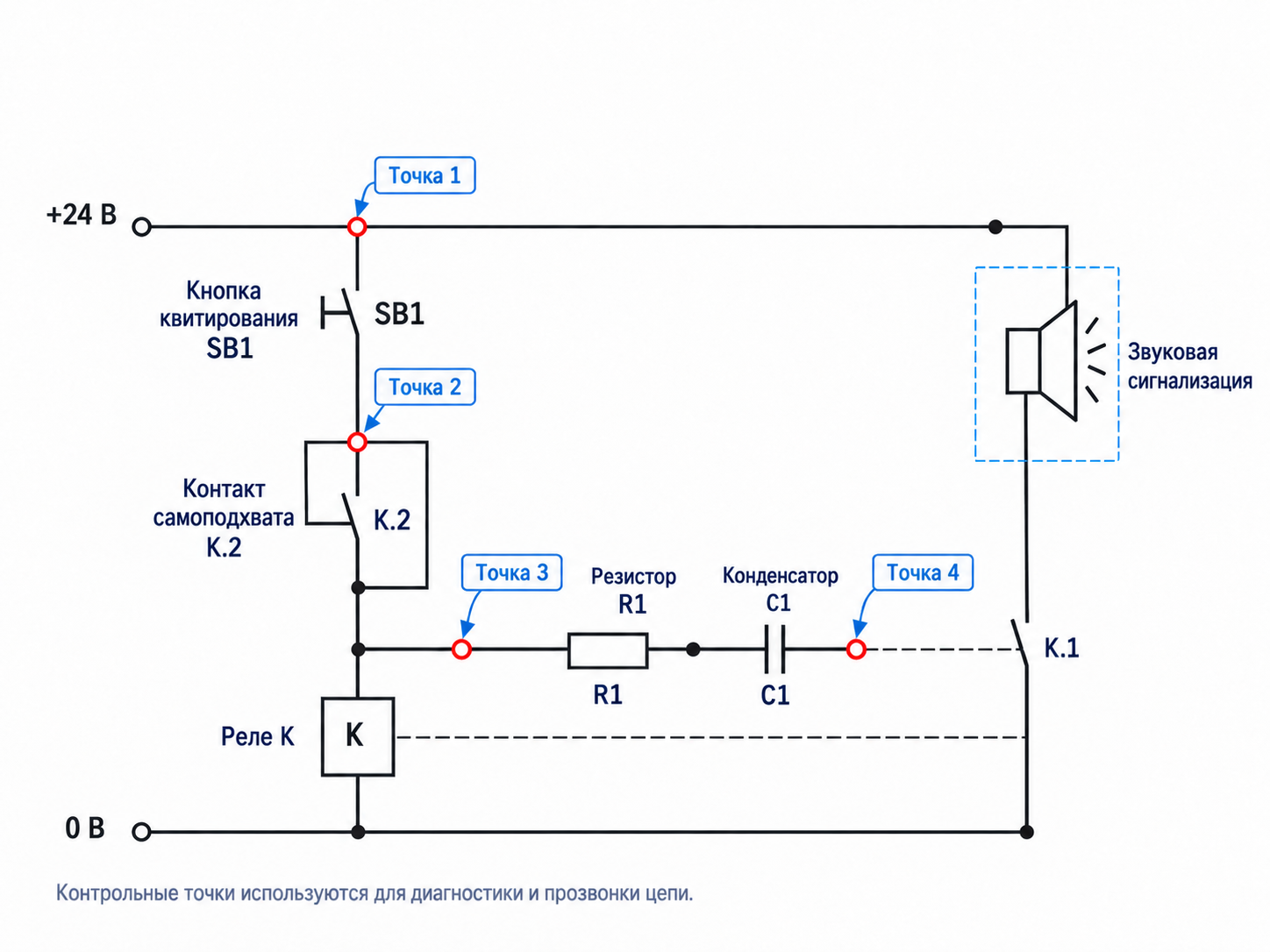

Пример 1. Реле сигнализации повторно включает звуковую тревогу

Симптом: после нажатия кнопки квитирования звуковой сигнал исчезает, но после отпускания возвращается. Возможные гипотезы — залипание контакта самоподхвата или дефект RC-цепи формирования импульса. Проверяют схему в обесточенном состоянии с учётом параллельных путей тока и полярности полупроводниковых элементов. Если контакт исправен, отдельно контролируют конденсатор и сопротивление разрядного резистора. Вывод делают по измерениям, а не по одному показанию омметра.

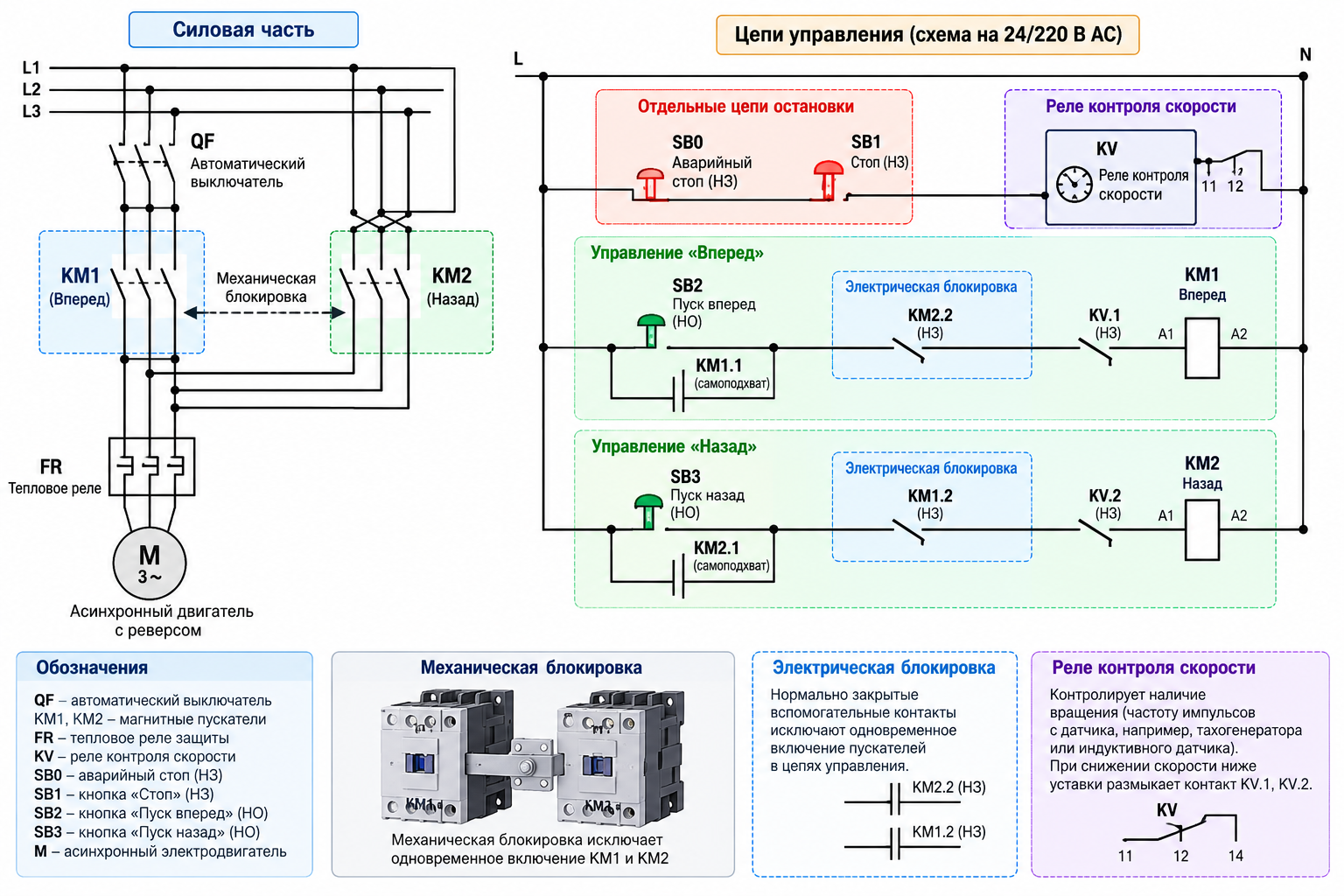

Пример 2. Электропривод запускается, но неправильно останавливается

Симптом: оба направления пуска работают, но в одном направлении команда «Стоп» не приводит к ожидаемому торможению. В первую очередь анализируют цепи остановки, состояние вспомогательных контактов, реле контроля скорости, межконтакторные блокировки и логику торможения. Отсутствие неисправности при пуске не доказывает исправность аппарата во всех режимах.

Проверку контактных цепей выполняют после снятия напряжения и исключения опасного движения механизма. Не допускается отключать блокировки ради «быстрой проверки».

Пример 3. ПЛК видит датчик, но команда на привод не проходит

Диагностический маршрут: проверить физический сигнал на клеммах входа; состояние канала в диагностике модуля; значение переменной в программе; условия разрешения и блокировки; формирование выходной команды; напряжение на исполнительном выходе; состояние промежуточного реле и обратной связи. Если входное значение корректно, а команда не появляется, искать обрыв кабеля датчика уже нерационально — область поиска смещается в алгоритм и межблокировки.

7. Поиск скрытых дефектов и неразрушающий контроль

Не все дефекты проявляются при обычной прозвонке. Перегрев контактного соединения под нагрузкой, микротрещины пайки, расслоение электронного модуля и деградация изоляции могут оставаться незаметными при поверхностном осмотре.

• Визуальный осмотр — следы перегрева, повреждение изоляции, загрязнение, коррозия, нарушения монтажа.
• Тепловизионный контроль — выявление аномального нагрева соединений и аппаратов при сопоставимой нагрузке и корректной интерпретации термограмм.
• Электрические измерения — проверка напряжений, сопротивления изоляции, непрерывности защитных проводников и иных параметров по применимой методике.
• Вибродиагностика — выявление механических отклонений у вращающегося оборудования.
• Рентгеновский и ультразвуковой контроль — исследование внутренних дефектов электронных компонентов и соединений специализированными средствами.

Разрушающие испытания — например, контроль прочности соединения на отрыв или сдвиг — применяют преимущественно в производственном контроле образцов, а не для диагностики установленного рабочего шкафа.

8. Типичные ошибки при поиске дефектов

• Замена аппарата без подтверждения неисправности и анализа первопричины.
• Измерение сопротивления в цепи, которая не обесточена, либо без учёта параллельных путей.
• Игнорирование условий появления отказа: температуры, нагрузки, влажности и режима работы.
• Проверка только одного режима после ремонта.
• Изменение параметров ПЧ или программы ПЛК без резервной копии и регистрации изменений.
• Обход защит, перемычки вместо блокировок и принудительный пуск без безопасной процедуры.

9. Как организовать диагностику электрощитов и АСУ ТП на предприятии

Полезно заранее предусмотреть контрольные точки, маркировку цепей, актуальные электрические схемы, резервные копии программ ПЛК и ПЧ, журнал отказов и перечень диагностических сообщений. Для критичных узлов желательно иметь матрицу «симптом — возможные причины — проверка — допустимый результат — действие».

Практический порядок: зарегистрировать симптом и режим; оценить риски; изучить схему и журнал событий; локализовать функциональный участок; проверить гипотезы; документировать измерения; устранить дефект и его причину; провести функциональные испытания; обновить эксплуатационную документацию.

Работы в электроустановках должны выполнять подготовленные специалисты с соблюдением действующих правил охраны труда, организационных и технических мероприятий по обеспечению безопасности. Испытания под напряжением допускаются только при наличии необходимых оснований, квалификации, средств защиты и утверждённой процедуры.

10. Теоретическая и нормативная основа

Логика технического диагностирования опирается на теорию надёжности, моделирование исправных и неисправных состояний и построение диагностических алгоритмов. Важны два показателя: полнота обнаружения дефектов и глубина их локализации. Для анализа причин удобно использовать причинно-следственные модели, а для организации технического обслуживания — данные о фактическом состоянии оборудования.

Для дополнительного изучения и проектирования процедур полезны следующие авторитетные публикации и стандарты (применимость и актуальную редакцию необходимо проверять для конкретного объекта):

• ГОСТ 20911-89 «Техническая диагностика. Термины и определения».
• ГОСТ 27.002-2015 «Надёжность в технике. Термины и определения».
• IEC 60300-3-11, Dependability management — Application guide — Reliability centred maintenance.
• IEC 60812, Failure modes and effects analysis (FMEA and FMECA).
• IEC 62443 (серия), Industrial communication networks — Network and system security: актуальна при диагностике сетевой инфраструктуры промышленной автоматизации.

Заключение

Эффективная диагностика начинается не с отвёртки и не с покупки нового контроллера, а с правильно поставленного вопроса: какой признак отличает одну возможную причину от другой? Поэлементные, групповые, комбинационные и инженерно-логические методы позволяют превратить поиск неисправности в управляемый процесс — с измерениями, доказательствами и повторной проверкой результата.
