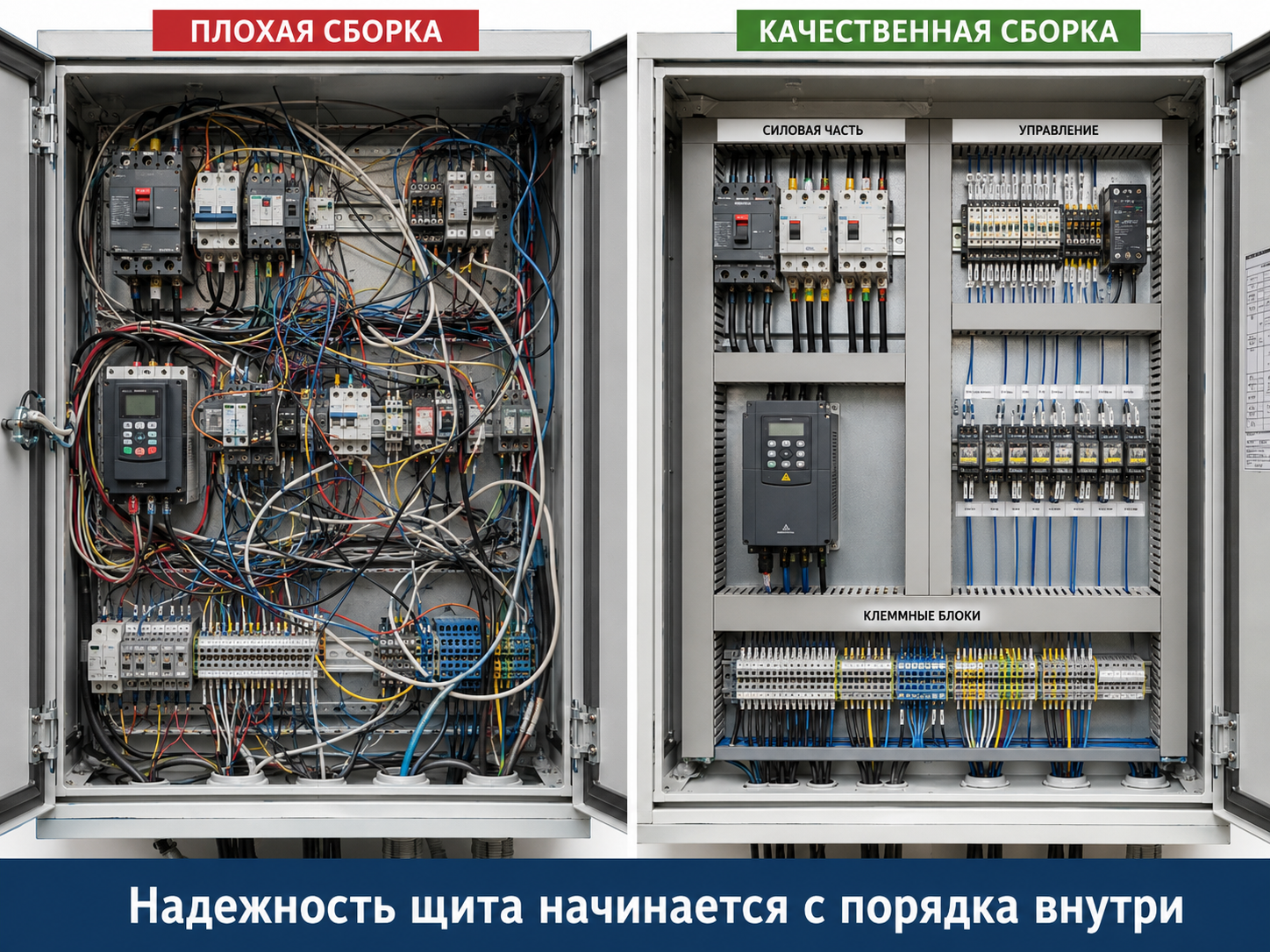

Вступление: в щите важен не только состав, но и порядок

Электрощит часто оценивают по перечню аппаратов: какой вводной автомат, сколько отходящих линий, есть ли УЗО, реле контроля фаз, счетчик, ПЛК или частотный преобразователь. Но в реальной эксплуатации не менее важен другой вопрос: как все это расположено внутри корпуса. Один и тот же набор оборудования может работать спокойно годами, а может греться, мешать обслуживанию, ловить помехи и превращать каждую диагностику в маленькое расследование с фонариком и легкой грустью в глазах.

Компоновка электрощита — это инженерная логика размещения аппаратов, шин, клемм, кабельных каналов, проводников, вентиляции, маркировки и сервисных зон. Она влияет на нагрев, электробезопасность, удобство подключения, электромагнитную совместимость, ремонтопригодность и даже на итоговую стоимость сборки. В этой статье разберем, почему грамотная компоновка — не «эстетика для фото», а нормальная производственная необходимость.

Что такое компоновка электрощита

Компоновка электрощита — это размещение всех элементов внутри корпуса с учетом электрической схемы, токовых нагрузок, тепловыделения, способа подвода кабелей, требований безопасности и дальнейшего обслуживания. Проще говоря, это ответ на вопрос: где должен стоять каждый аппарат, чтобы щит работал надежно, а не просто помещался в корпус.

Грамотная компоновка учитывает:

·       силовые цепи: ввод, секционирование, сборные шины, автоматические выключатели, контакторы, пускатели, УПП, ПЧ;

·       цепи управления: реле, контроллеры, модули ввода-вывода, блоки питания, промежуточные реле;

·       измерение и учет: счетчики, трансформаторы тока, измерительные преобразователи, анализаторы сети;

·       клеммные ряды: силовые, сигнальные, PE/N, интерфейсные, резервные;

·       кабельные трассы: вводы снизу/сверху, разделение силовых и сигнальных кабелей, радиусы изгиба;

·       охлаждение: свободные зоны, вентиляционные решетки, фильтры, вентиляторы, тепловой запас;

·       обслуживание: доступ к рукояткам, настройкам, тестовым кнопкам, клеммам и маркировке.

Хороший признак правильной компоновки: по щиту можно быстро понять, где ввод, где отходящие линии, где управление, где клеммы, куда приходит кабель и куда уходит сигнал. Если для понимания щита нужно одновременно открыть схему, снять три крышки и позвать человека, который «это когда-то собирал», значит компоновка уже спорная.

Теоретическая и нормативная основа

В компоновке щита сходятся сразу несколько инженерных дисциплин: электротехника, теплотехника, механика, эргономика обслуживания и электромагнитная совместимость. Поэтому универсального правила «ставьте все сверху вниз и будет счастье» не существует. Есть принципы, которые нужно применять к конкретному щиту, нагрузке и объекту.

1. Нагрев и закон Джоуля-Ленца

Любой проводник, контакт и аппарат при протекании тока выделяет тепло. Чем выше ток и сопротивление участка, тем больше тепловые потери. На практике это означает: силовые аппараты, шины, клеммы и кабели нельзя размещать так, будто они не греются. Перегрев ускоряет старение изоляции, ухудшает работу электроники и повышает риск отказов.

2. Контактное сопротивление

Клеммы, наконечники, болтовые соединения и шинные переходы должны иметь стабильный электрический контакт. Если контакт слабый, загрязненный, неправильно опрессован или перетянут с повреждением проводника, сопротивление растет. А вместе с ним растет нагрев. Поэтому компоновка должна обеспечивать не только место для соединения, но и нормальный доступ для инструмента, проверки момента затяжки и визуального контроля.

3. Тепловая проверка НКУ

Для низковольтных комплектных устройств важна проверка температурного режима. В серии IEC 61439 / ГОСТ IEC 61439 рассматриваются требования к НКУ, включая проверку характеристик, влияющих на безопасность и работоспособность. Отдельно для расчетной оценки нагрева оболочек и секций применяется IEC TR 60890:2022 — технический отчет по расчету превышения температуры воздуха внутри оболочек низковольтных комплектных устройств.

4. Разделение силовых и управляющих цепей

В шкафах управления силовые цепи двигателей, кабели частотных преобразователей, катушки контакторов и сигнальные цепи КИПиА живут в одном корпусе, но не должны жить «одной дружной кучей». Разделение трасс снижает риск электромагнитных помех, упрощает диагностику и помогает сохранить корректную работу ПЛК, аналоговых входов и интерфейсов связи.

5. Доступность для обслуживания

Щит проектируют не только для дня сборки, но и для десяти лет эксплуатации. Автомат, клемма, реле или модуль ввода-вывода должны быть доступны для замены и измерений. Если для замены одного реле нужно демонтировать половину щита, это уже не компоновка, а квест с непредсказуемым временем прохождения.

Перед  проектированием нужно сверить все нормативные ссылки с актуальными редакциями, областью применения и требованиями конкретного объекта.

Основные зоны внутри электрощита

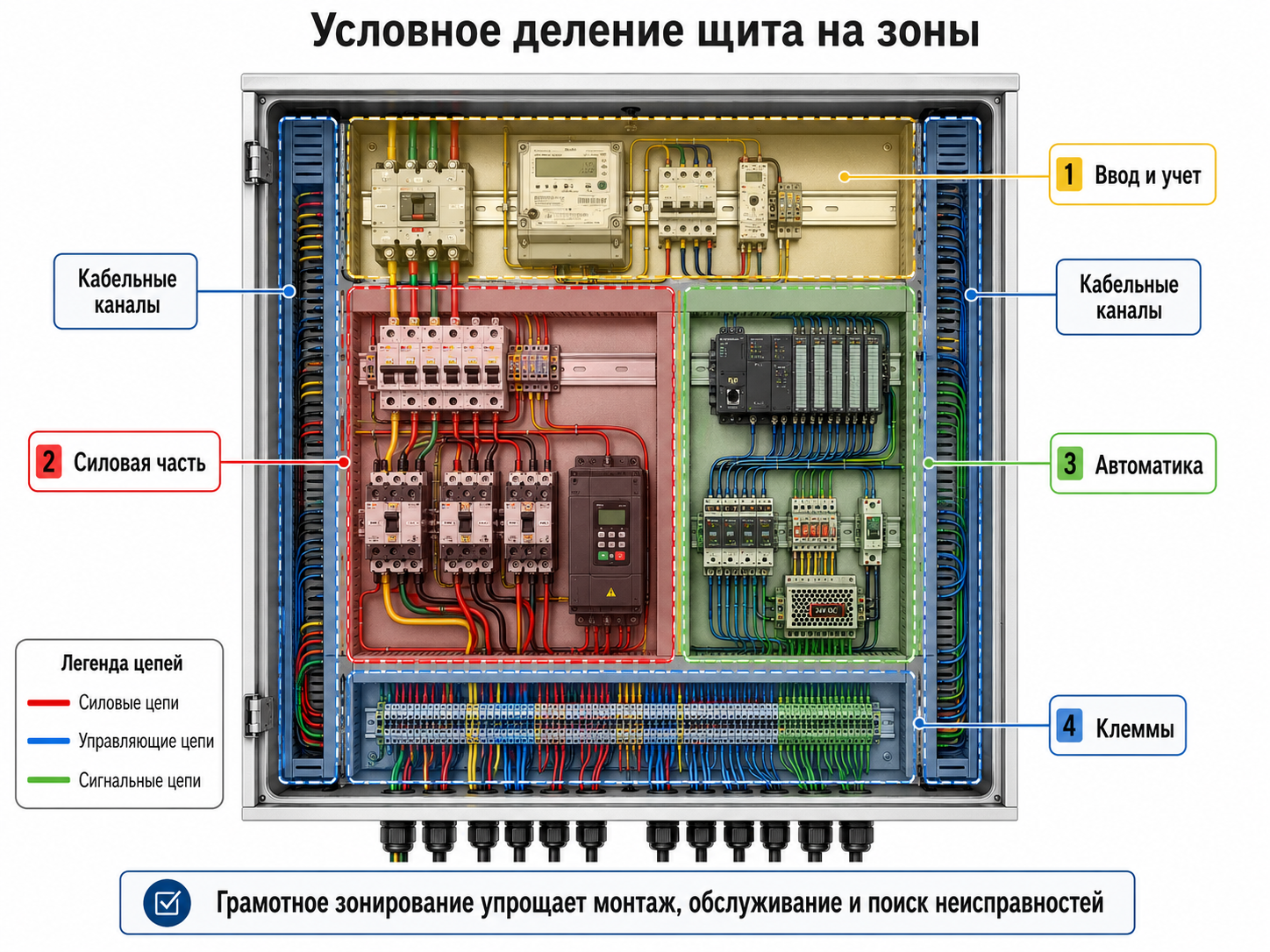

Любой щит можно мысленно разделить на функциональные зоны. В простом квартирном щитке их немного: ввод, защитные аппараты, шины N/PE, отходящие линии. В промышленном НКУ или шкафу управления зон больше: силовая часть, автоматика, клеммы, измерение, связь, вентиляция, кабельный ввод и резерв. Чем сложнее щит, тем важнее не смешивать эти зоны без необходимости.

Как расположение аппаратов влияет на надежность

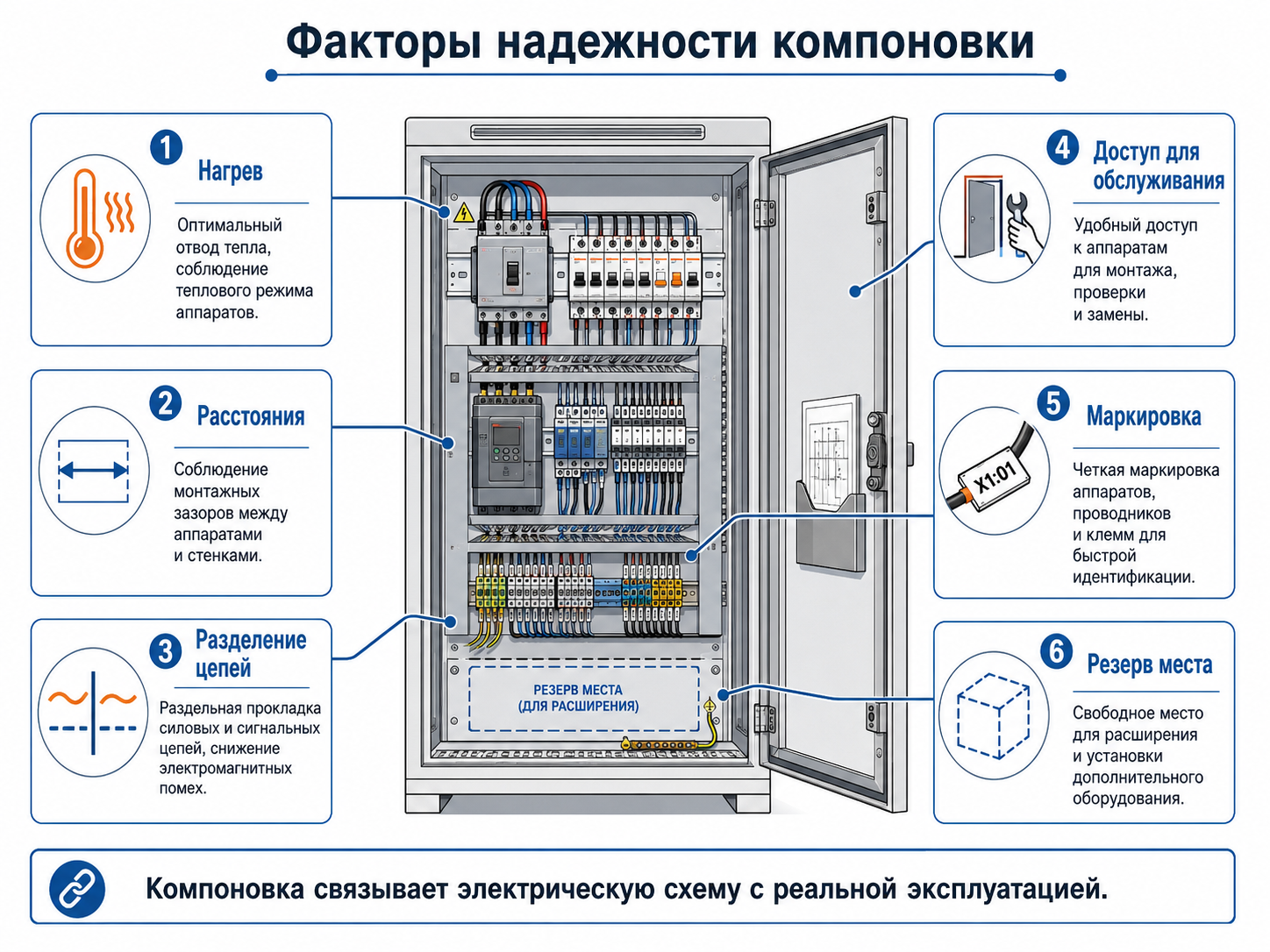

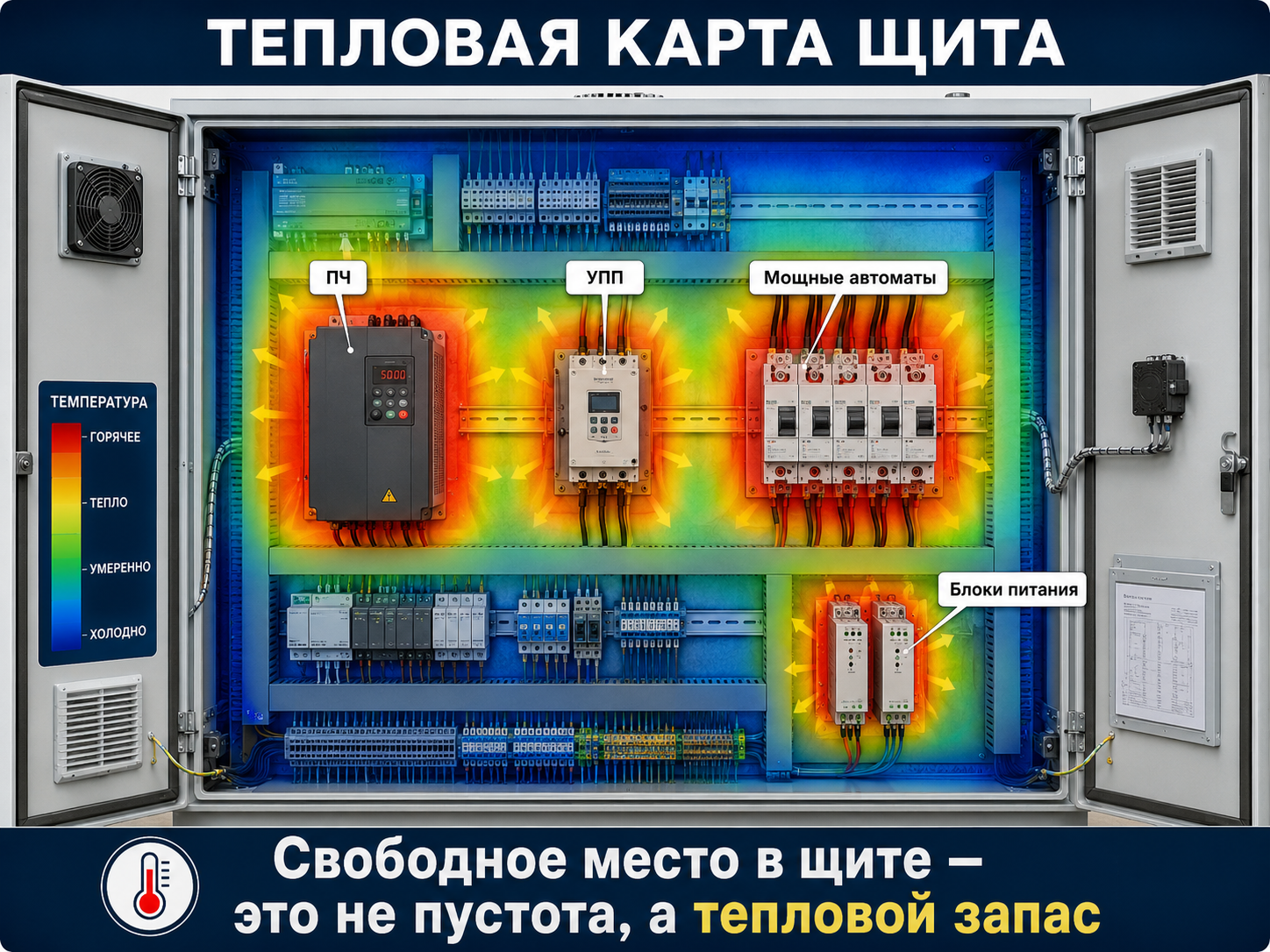

Нагрев и охлаждение

Главный враг щита — не пыль на дверце, а тепло внутри корпуса. Автоматические выключатели, контакторы, блоки питания, частотные преобразователи, УПП и силовые шины выделяют тепло. Если их поставить слишком плотно, закрыть вентиляционные зоны кабель-каналами или разместить чувствительную электронику прямо над горячим аппаратом, ресурс оборудования снижается.

Что важно учитывать:

·       паспортные зазоры вокруг аппаратов, особенно ПЧ, УПП и блоков питания;

·       направление естественной конвекции: теплый воздух поднимается вверх;

·       суммарное тепловыделение внутри корпуса;

·       степень защиты IP: герметичный корпус хуже отводит тепло;

·       температуру помещения, наличие солнца, котельной, производственной пыли;

·       возможность установки вентилятора, фильтра, термостата или шкафа большего размера.

Безопасность и расстояния

В силовых щитах важны расстояния между токоведущими частями, корпусом, дверью, шинами и кабельными наконечниками. Если аппараты с большими токами поставить слишком близко, усложняется изоляция, возрастает риск ошибок монтажа и становится труднее обслуживать щит без касания соседних цепей.

Отдельная тема — механическая прочность креплений. Силовой кабель большого сечения не должен «висеть» на клемме аппарата. Для вводных и отходящих кабелей нужны нормальные кабельные крепления, запас по радиусу изгиба и понятный маршрут до аппарата.

Помехоустойчивость

В шкафах управления часто находятся частотные преобразователи, импульсные блоки питания, контакторы, реле, ПЛК, аналоговые модули и интерфейсы связи. Если силовые кабели к двигателям проложены в одном канале с сигналом 4–20 мА или линией RS-485, потом не стоит удивляться странным скачкам показаний и загадочным ошибкам связи. Промышленная автоматика не любит сюрпризы. Особенно электромагнитные.

Практический подход: силовые цепи, цепи управления и слабые сигналы лучше разводить отдельными трассами, а пересечения выполнять под углом, минимизируя параллельный участок.

Обслуживание и диагностика

Щит должен быть удобен не только сборщику, но и инженеру, который приедет через два года искать причину аварии. Маркировка должна читаться, клеммы должны быть доступны, автоматы должны иметь понятные подписи, а кабельные каналы не должны превращаться в закрытый архив проводов без права на поиск.

Практические правила компоновки электрощита

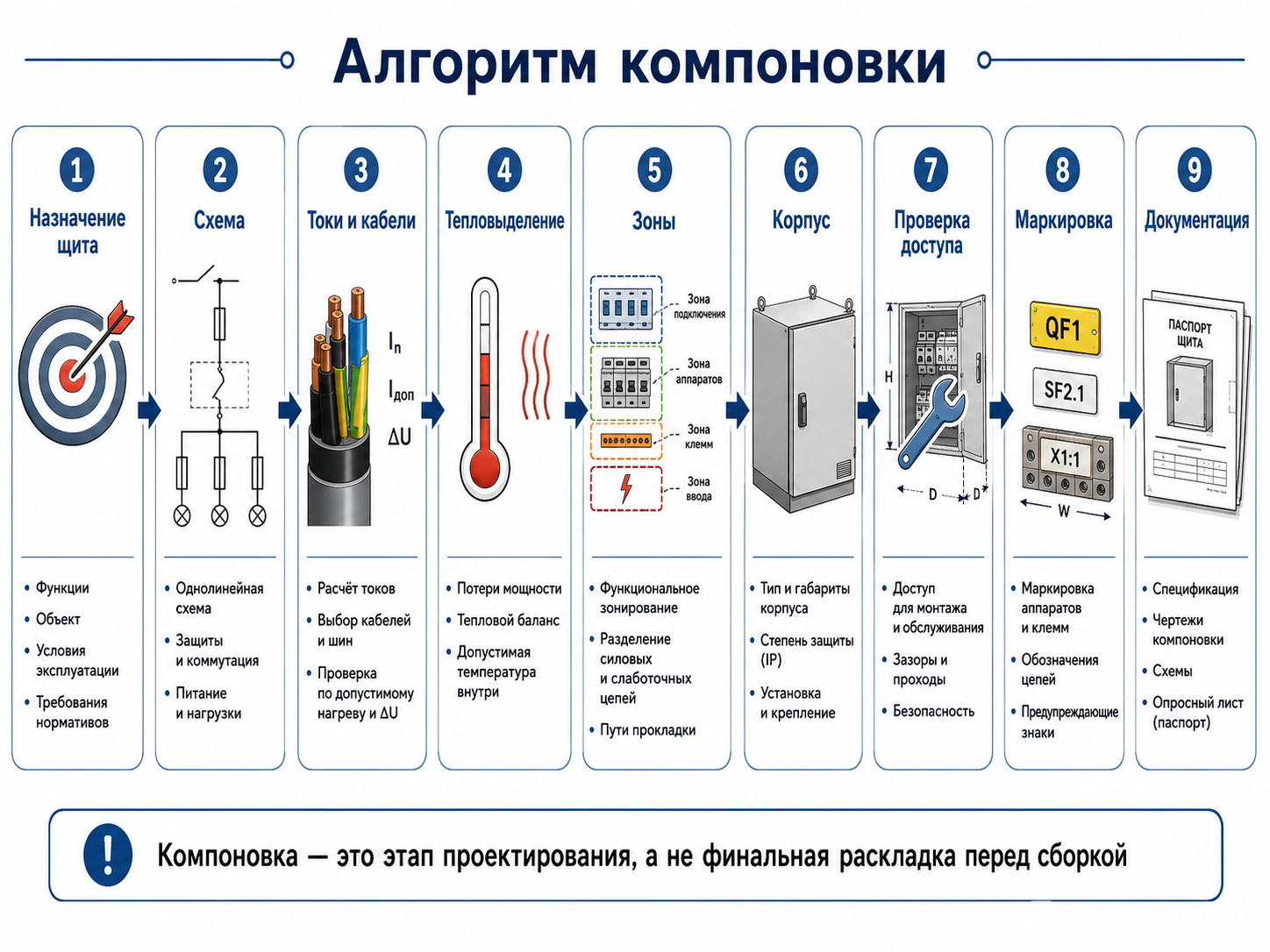

1. Начинайте не с корпуса, а со схемы и кабелей

Ошибка новичка — сначала выбрать красивый корпус, а потом пытаться уместить в него аппараты, кабели и клеммы. Правильнее идти от однолинейной схемы, перечня цепей, токов, способа подвода кабелей и условий установки. Корпус — это не коробка «на глаз», а оболочка под конкретную задачу.

1.     Определите вводы и отходящие линии.

2.     Разделите цепи по токам и назначению.

3.     Поймите, откуда заходят кабели: сверху, снизу, сбоку, через сальники или кабельный лоток.

4.     Заложите место под клеммы, кабельные каналы, маркировку и резерв.

5.     Проверьте тепловыделение и требования производителей аппаратов к монтажным зазорам.

2. Разделяйте силовую часть и управление

В распределительном щите это может быть разделение вводной и отходящей частей. В шкафу управления — физическое разделение частотников, контакторов, ПЛК, блоков питания, реле и сигнальных клемм. Чем мощнее силовая часть и чем чувствительнее автоматика, тем важнее дисциплина трассировки.

3. Не ставьте горячее рядом с чувствительным

Частотный преобразователь, УПП, мощный блок питания и контакторная группа могут заметно нагревать пространство вокруг себя. Рядом с ними не стоит размещать контроллер, аналоговые модули, коммуникационные шлюзы и устройства, чувствительные к температуре. Если корпус маленький, а аппаратов много, лучше увеличить размер шкафа или предусмотреть расчетное охлаждение, чем потом лечить перегрев заменой каждого аппарата по очереди.

4. Клеммы — не «куда осталось место»

Клеммный ряд часто воспринимают как второстепенную часть. На самом деле именно через него щит встречается с объектом: кабелями, датчиками, двигателями, кнопками, клапанами, задвижками и сигналами диспетчеризации. Если клеммы разбросаны по шкафу или находятся вплотную к силовым аппаратам, монтаж становится медленнее, а риск ошибки выше.

Хорошая практика — группировать клеммы по объектам или функциям:

·       питание отходящих линий;

·       цепи управления 24 В DC;

·       дискретные входы и выходы;

·       аналоговые сигналы;

·       интерфейсы RS-485, Ethernet, CAN и другие линии связи;

·       PE-клеммы и экраны кабелей;

·       резервные клеммы для будущего расширения.

5. Кабельные каналы должны помогать, а не маскировать проблему

Широкий кабельный канал не спасает плохую трассировку. Он только аккуратно прячет хаос. Внутри канала не должно быть чрезмерного заполнения, резких перегибов, смешения силовых и сигнальных линий без необходимости. Канал должен обеспечивать аккуратный маршрут, запас места и возможность открыть крышку без риска вытащить половину проводов наружу.

6. Оставляйте резерв

Резерв места — это не роскошь, а нормальный инженерный запас. На объекте часто появляется новая линия, дополнительный датчик, сигнал в АСУ ТП, модуль связи или требование по учету. Если щит собран «в ноль», любая доработка превращается в реконструкцию. Для бытового щита резерв может быть несколькими модулями, для промышленного шкафа — свободной DIN-рейкой, клеммами, местом под аппарат и запасом по теплу.

7. Документация должна совпадать с реальностью

Схема, маркировка проводов, обозначения аппаратов и надписи на дверях должны соответствовать фактической компоновке. Иначе щит становится опасным: по документам один автомат питает насос, а в реальности — вентилятор, и это уже не мелкая неточность, а потенциальная авария.

Особенности компоновки разных типов щитов

Квартирный и небольшой распределительный щит

В небольшом щите главные задачи — логичная группировка линий, правильное разделение N и PE, удобная маркировка, достаточное место для УЗО/дифавтоматов и резерв. Даже если щит маленький, в нем не должно быть ощущения, что аппараты устанавливали методом тетриса на последнем уровне сложности.

·       вводной аппарат и УЗИП размещают так, чтобы они были понятны и доступны;

·       группы освещения, розеток и отдельных потребителей лучше разделять логически;

·       нулевые шины должны соответствовать группам УЗО/дифавтоматов;

·       клеммы и шины PE/N должны быть доступны после подключения кабелей.

ВРУ и ГРЩ

Во вводно-распределительных устройствах и главных распределительных щитах компоновка уже напрямую связана с мощностью, секционированием, учетом, АВР, шинными системами и обслуживанием. Здесь особенно важны расстояния, механическая прочность, удобство подключения вводных кабелей и безопасность персонала.

·       вводные аппараты и секционные выключатели должны иметь понятную логику расположения;

·       измерительные цепи и трансформаторы тока размещают с учетом обслуживания и пломбировки;

·       шинные соединения выполняют с контролем контактных поверхностей и крепежа;

·       зоны с высоким током отделяют от цепей управления и сигнализации.

Шкаф управления и ЩСУ

В шкафу управления важны не только силовые цепи, но и логика процесса. Насос, вентилятор, транспортер или задвижка должны иметь понятные цепи управления, защиты, индикации, местного и дистанционного режима. Поэтому компоновку удобно строить по функциональным блокам: питание, привод, управление, сигналы, клеммы, связь.

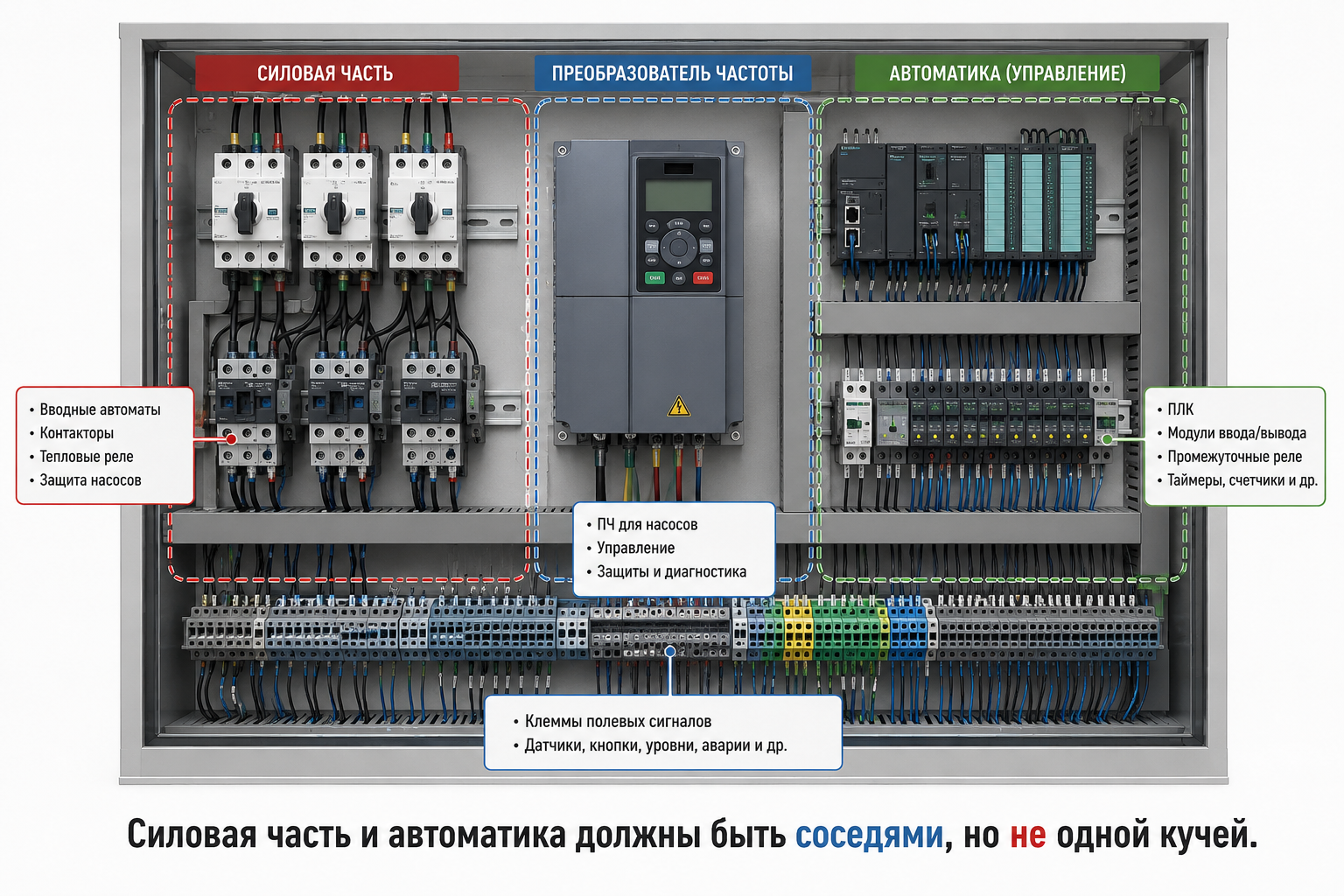

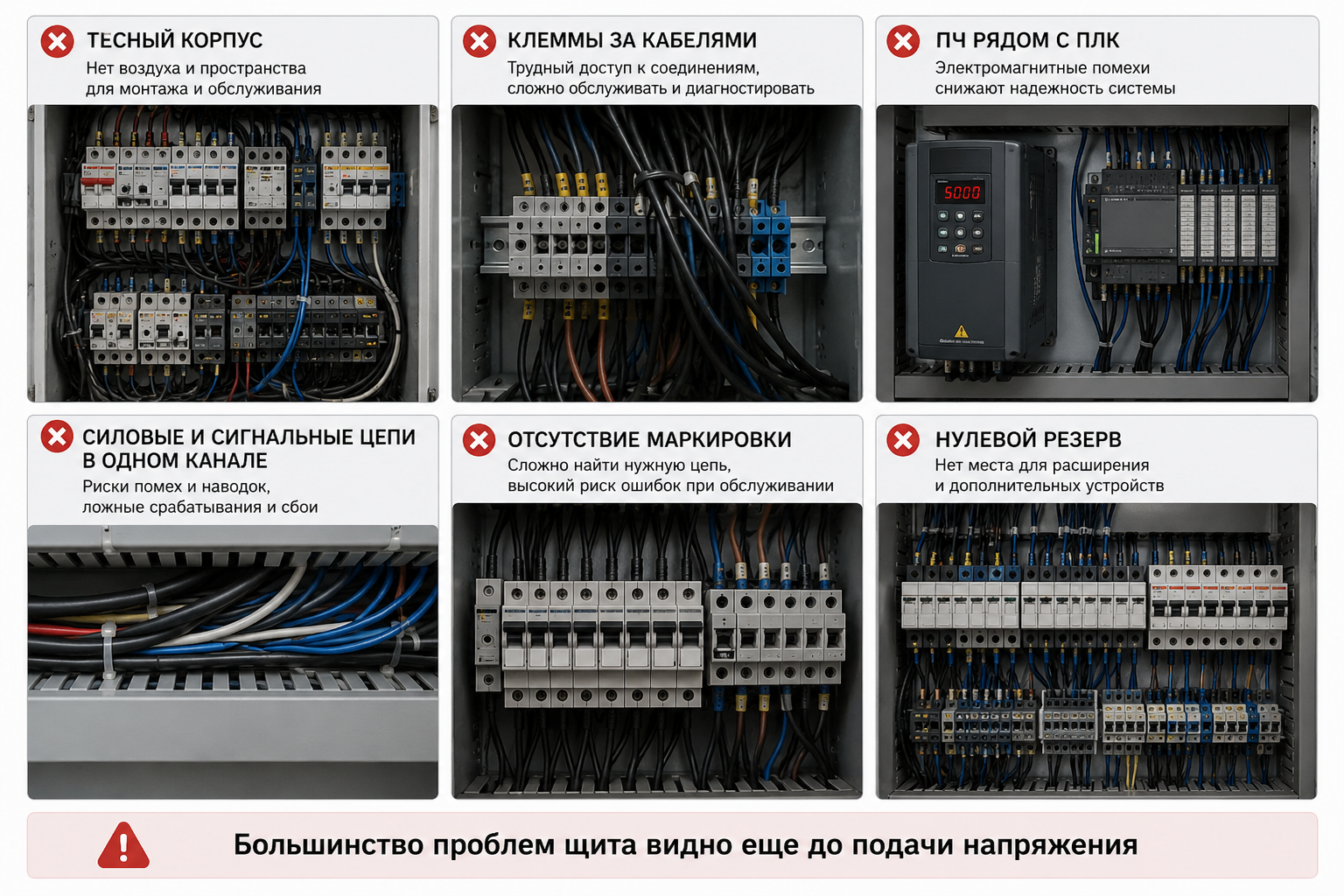

Типовые ошибки компоновки

Ошибка 1. Слишком маленький корпус

Самая частая ошибка — выбрать корпус без запаса, потому что «вроде все помещается». Поместиться и нормально работать — разные вещи. В щите нужно место для тепла, кабелей, клемм, инструмента, маркировки и будущих изменений.

Ошибка 2. ПЧ и ПЛК рядом без учета тепла и помех

Частотный преобразователь — полезный аппарат, но он не лучший сосед для аналоговых входов, интерфейсов связи и чувствительных модулей. Нужно учитывать рекомендации производителя по зазорам, экранированию и трассировке кабелей двигателя.

Ошибка 3. Клеммы в труднодоступном месте

Если клеммный ряд закрыт силовыми кабелями или находится в зоне, куда не подлезть отверткой, обслуживание превращается в риск. Клеммы должны быть доступны, промаркированы и связаны со схемой.

Ошибка 4. Силовые и сигнальные провода в одном маршруте

Иногда это работает. Иногда — нет. Особенно когда появляются частотники, длинные кабели к двигателям, аналоговые датчики, RS-485 или Ethernet. Лучше сразу разделить трассы, чем потом искать помеху в пятницу вечером.

Ошибка 5. Нет резерва

Щит без резерва красив только в день сдачи. Потом приходит эксплуатация и просит добавить линию, датчик, счетчик, реле или связь с диспетчеризацией. Если места нет, доработка становится дорогой и неудобной.

Ошибка 6. Нелогичная маркировка

Маркировка должна помогать, а не украшать. Аппараты, клеммы, провода и кабели должны иметь обозначения, которые совпадают со схемой. Иначе поиск нужной цепи занимает больше времени, чем сама работа.

Ошибка 7. Игнорирование обслуживания

Аппарат можно установить так, что он будет прекрасно выглядеть на фото, но его невозможно заменить без демонтажа соседних элементов. Это плохая компоновка. Щит должен быть рассчитан на эксплуатацию, проверку, измерения, протяжку соединений и замену компонентов.

Чек-лист грамотной компоновки электрощита

Советы профессионалов

·       Не экономьте корпус до последнего модуля. Самый дорогой воздух в щите — тот, которого не хватило при эксплуатации.

·       Сначала нарисуйте компоновку, потом закупайте корпус и аппараты. Иначе корпус начнет диктовать инженерные решения, а это плохой начальник.

·       Силовые кабели должны иметь нормальный радиус изгиба и крепление, особенно на вводах большого сечения.

·       ПЧ, УПП и мощные блоки питания размещайте с учетом паспортных зазоров и тепловыделения.

·       Аналоговые сигналы и интерфейсы связи ведите отдельно от силовых цепей двигателей.

·       Оставляйте резерв: свободные клеммы, место на DIN-рейке, запас кабельного канала и хотя бы небольшую перспективу развития.

·       Проверяйте компоновку не только глазами конструктора, но и глазами монтажника, наладчика и будущего электрика эксплуатации.

Практические примеры применения

Пример 1. Щит распределения для небольшого производства

Задача: ввод 0,4 кВ, несколько групп освещения, розетки, питание вентиляции и технологического оборудования. В такой компоновке целесообразно выделить вводную зону, группу аппаратов освещения, группу розеточных линий, отдельные автоматы для двигателей и клеммную часть для подключений. Учет и измерение лучше расположить так, чтобы эксплуатация имела доступ без вскрытия опасных силовых зон сверх необходимости.

Пример 2. Шкаф управления насосами

Здесь важна логика процесса: автоматы защиты, контакторы или ПЧ, цепи управления, датчики давления и уровня, режимы местный/дистанционный/автоматический, клеммы внешних сигналов, связь с диспетчеризацией. Силовую часть лучше держать отдельно от ПЛК и аналоговых входов, а клеммы датчиков разместить рядом с кабельным вводом.

Пример 3. Шкаф АСУ ТП

Для шкафов АСУ ТП критичны питание 24 В DC, резервирование, разделение сигнальных цепей, клеммы экранов, интерфейсы связи и доступ к модулям ввода-вывода. В таких шкафах эстетика должна подчиняться диагностике: инженер должен быстро увидеть, где вход, где выход, где питание, где связь и почему горит красный светодиод.

Как грамотная компоновка связана с услугами компании

Для заказчика грамотная компоновка означает меньше рисков на объекте: щит проще подключить, проще обслуживать, легче модернизировать и безопаснее эксплуатировать. Для производителя это показатель инженерной зрелости: сборка выполнена не просто «по списку аппаратов», а как законченное техническое решение.

Инженерная компания может помочь на всех этапах:

·       анализ технического задания и однолинейной схемы;

·       подбор корпуса, аппаратуры и шинной системы;

·       разработка компоновки щита и схем;

·       сборка ВРУ, ГРЩ, ЩР, ЩСУ, шкафов управления и НКУ 0,4 кВ;

·       маркировка, проверка, испытания и подготовка документации;

·       монтаж, подключение, ПНР и дальнейшая модернизация.

FAQ: частые вопросы по компоновке щитов

Можно ли поставить все аппараты максимально плотно?

Физически можно почти все. Инженерно — не всегда. Нужно учитывать нагрев, зазоры, удобство подключения и обслуживание. Плотная компоновка без расчета часто приводит к перегреву и сложной эксплуатации.

Почему нельзя просто взять корпус поменьше?

Меньший корпус дешевле, но может потребовать сложной трассировки, ухудшить охлаждение и оставить щит без резерва. В итоге экономия на корпусе может обернуться переделкой.

Нужно ли отделять ПЛК от силовой части?

Да, особенно в шкафах с двигателями, ПЧ, УПП и большим количеством реле. Разделение снижает влияние помех и упрощает обслуживание.

Сколько резерва закладывать?

Зависит от объекта. Для небольших щитов обычно оставляют запас по модулям и клеммам. Для промышленных шкафов — свободные места на рейках, резерв клемм, запас по тепловому режиму и возможность установки дополнительных модулей.

Компоновка влияет на стоимость щита?

Да. Она влияет на размер корпуса, трудоемкость сборки, длину проводников, вентиляцию, маркировку, удобство испытаний и будущую модернизацию. Но правильная компоновка снижает стоимость владения щитом в эксплуатации.

Вывод: надежный щит начинается с грамотной компоновки

Компоновка электрощита — это не дизайнерская раскладка аппаратов и не способ сделать красивое фото для каталога. Это инженерное решение, от которого зависят нагрев, безопасность, помехоустойчивость, скорость обслуживания и срок службы оборудования. Хороший щит должен быть понятен по схеме, логичен внутри и удобен на объекте.
