УКРМ не делает оборудование «волшебно экономичным» и не отменяет физику. Она решает более конкретную задачу: снижает реактивную нагрузку на сеть, разгружает трансформаторы и кабели, помогает удерживать коэффициент мощности и уменьшает риски претензий за небаланс по реактивной энергии. Если говорить проще: предприятие платит не только за полезную работу станков, насосов и вентиляции, но и за то, как аккуратно эта нагрузка ведет себя в сети.

Зачем читать эту статью

Компенсация реактивной мощности нужна не всем подряд. В квартире или небольшом офисе обычно нет смысла ставить отдельную конденсаторную установку: нагрузка мала, режимы простые, а расчетный эффект чаще не окупает оборудование. Но на промышленном объекте, в цехе, котельной, насосной станции, зерносушильном комплексе, компрессорной или крупном административном здании ситуация другая.

Когда в сети работают асинхронные двигатели, трансформаторы, дроссели, сварочные посты, вентиляторы, насосы и технологические линии, появляется значительная реактивная составляющая. Она не превращается в полезную механическую или тепловую работу, но создает ток в кабелях, шинах, автоматах и трансформаторах. Сеть занята, греется, теряет напряжение, а заказчик потом удивляется: «оборудование вроде то же самое, а ввод уже на пределе».

Эта статья поможет понять, что такое УКРМ, когда она действительно нужна, из чего состоит установка, какие исходные данные нужны для расчета и какие ошибки чаще всего приводят к перегреву конденсаторов, резонансу, ложным ожиданиям и лишним затратам.

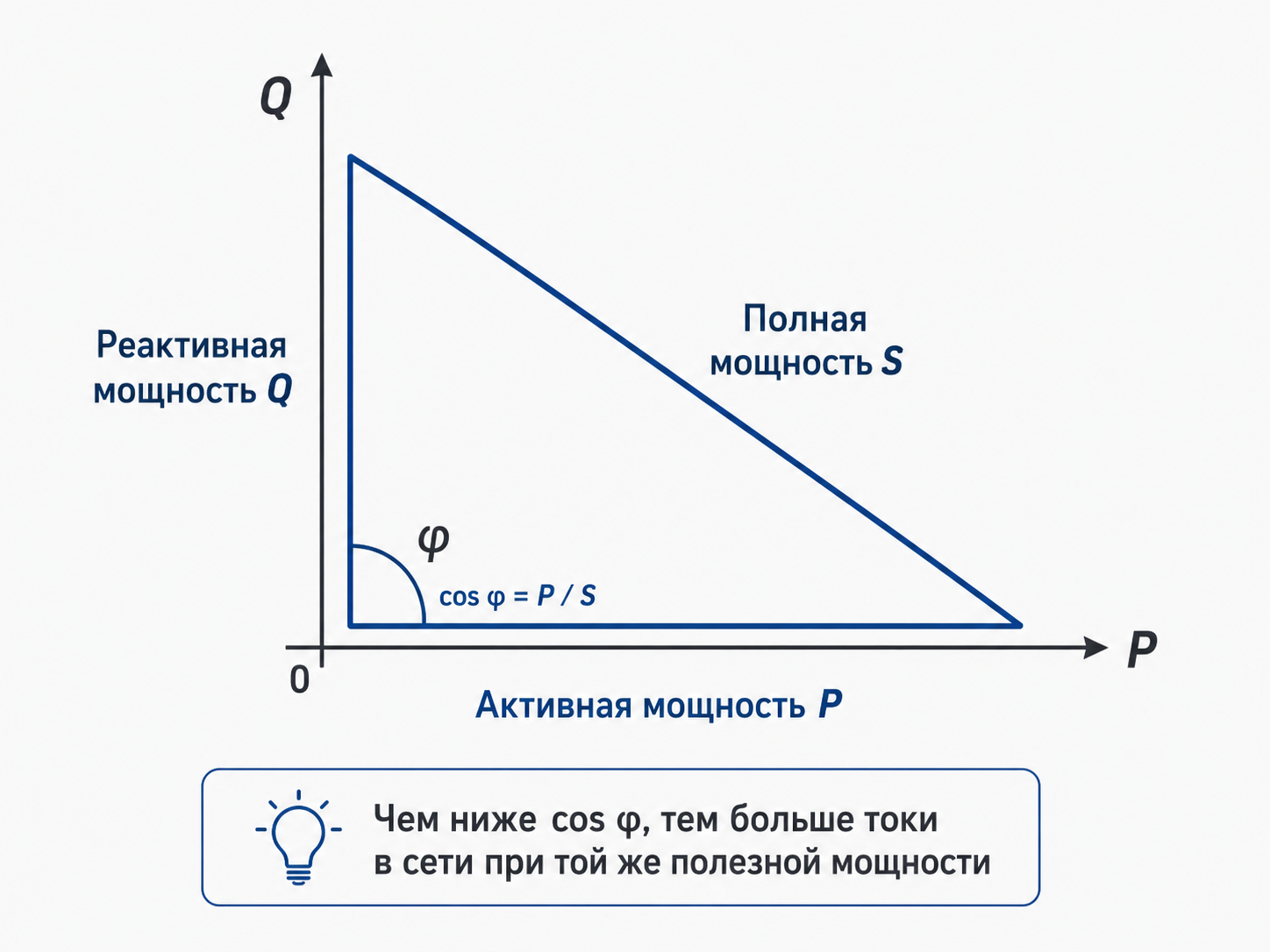

Что такое реактивная мощность простыми словами

В сетях переменного тока есть три связанных понятия: активная, реактивная и полная мощность. Активная мощность P измеряется в кВт и выполняет полезную работу: вращает вал двигателя, нагревает ТЭН, питает освещение, компрессор или привод конвейера. Реактивная мощность Q измеряется в квар и нужна для создания магнитных и электрических полей в оборудовании. Полная мощность S измеряется в кВА и показывает общую нагрузку на источник питания, кабельную линию и коммутационную аппаратуру.

Коэффициент мощности cos φ показывает, какая доля полной мощности превращается в активную. Если cos φ близок к 1, сеть используется эффективно. Если cos φ низкий, через ввод, шины и кабели идет больший ток при той же полезной мощности. И здесь начинается практическая часть: трансформатор может быть загружен по току, кабель может греться, автоматы могут работать ближе к пределу, а фактическая активная мощность объекта при этом не выглядит пугающей.

Параметр	Что указать / зачем нужно
P, кВт	Активная мощность. Выполняет полезную работу: вращение, нагрев, освещение, технологический процесс.
Q, квар	Реактивная мощность. Участвует в создании электромагнитных полей, но не является полезной работой нагрузки.
S, кВА	Полная мощность. Ее видят трансформатор, кабели, шины и коммутационные аппараты как суммарную нагрузку.
cos φ	Коэффициент мощности. Чем он выше, тем рациональнее используется сеть при той же активной мощности.
УКРМ	Установка компенсации реактивной мощности. Обычно автоматическая конденсаторная установка, которая подключает ступени компенсации по команде регулятора cos φ.

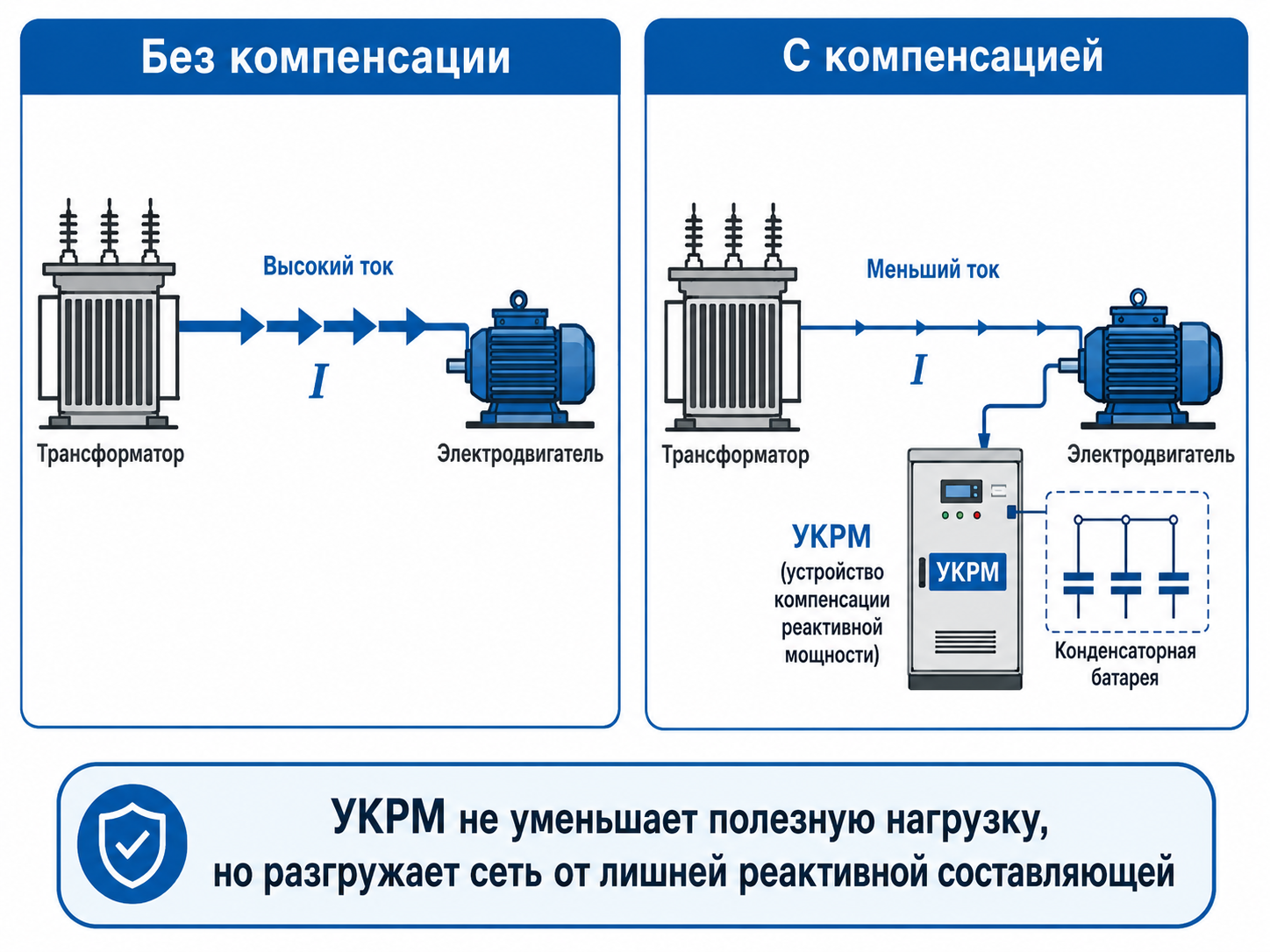

Что такое УКРМ

УКРМ - это установка компенсации реактивной мощности. В низковольтных сетях 0,4 кВ чаще всего речь идет о шкафе или секции НКУ с конденсаторными ступенями, защитой, контакторами или тиристорными ключами, регулятором коэффициента мощности, измерительными цепями и, при необходимости, дросселями для работы в сети с гармониками.

По смыслу УКРМ работает как «аккуратный помощник» сети. Она измеряет текущий cos φ, видит, насколько объекту не хватает компенсации, и подключает нужное количество конденсаторных ступеней. Нагрузка изменилась - регулятор отключил лишние ступени или добавил новые. Хорошая УКРМ не просто «накидывает конденсаторов», а поддерживает заданный режим без перерегулирования, резонанса и постоянного щелканья контакторов.

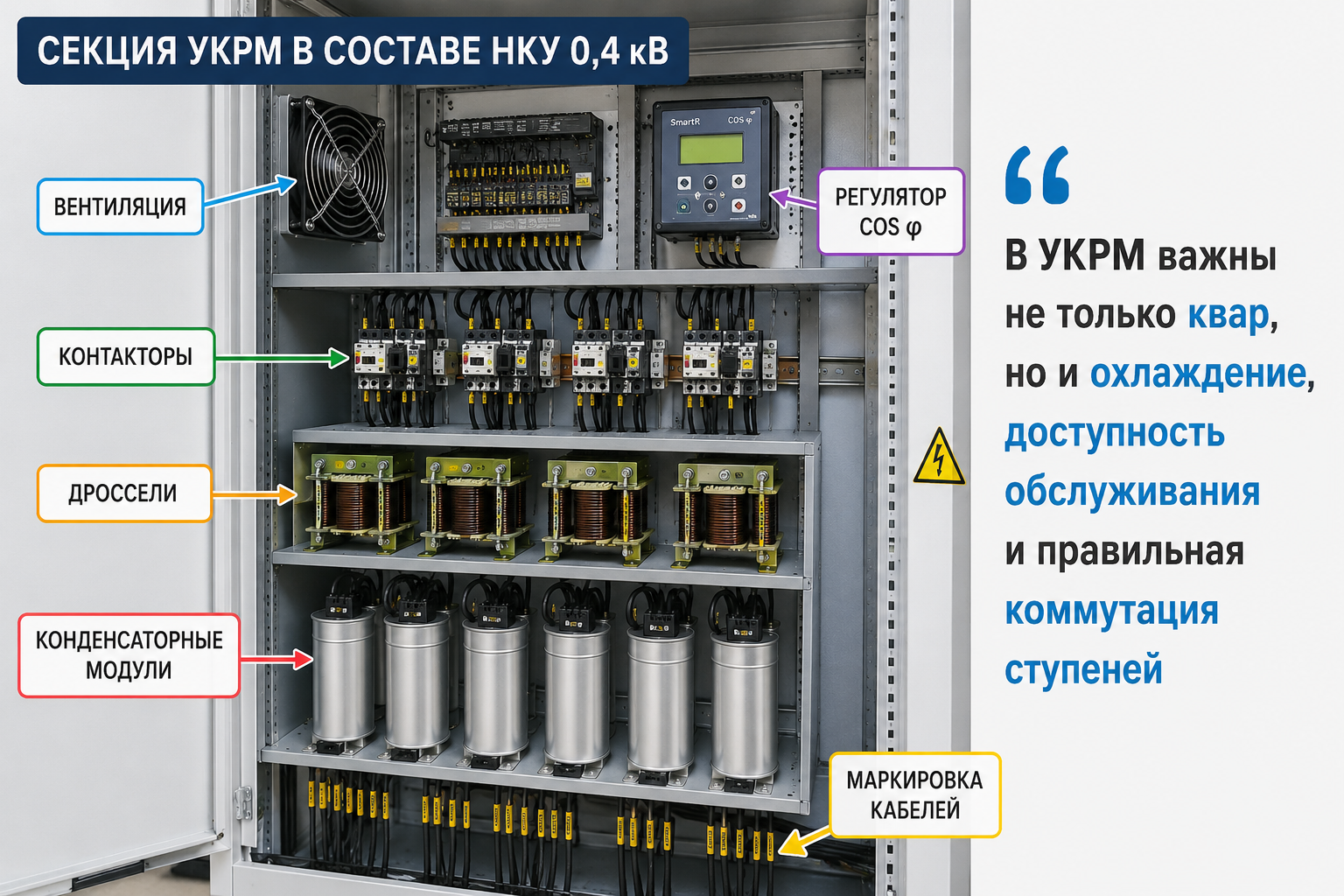

Из чего состоит шкаф УКРМ

Узел	Назначение	На что обратить внимание
Корпус / секция НКУ	Размещение аппаратов, шин, кабельных подключений, вентиляции и обслуживания.	IP, габариты, доступ к ступеням, запас места, тепловой режим.
Вводной аппарат	Отключение и защита установки на вводе.	Ток, отключающая способность, селективность с вышестоящей защитой.
Конденсаторные ступени	Генерация емкостной реактивной мощности для компенсации индуктивной нагрузки.	Номинал в квар, рабочее напряжение, ресурс, температурный режим.
Контакторы для конденсаторов	Коммутация ступеней с учетом бросков тока при включении.	Обычные контакторы применять опасно: нужны аппараты, рассчитанные на емкостную нагрузку.
Регулятор cos φ	Измеряет параметры сети и управляет ступенями.	Правильная схема подключения ТТ, настройки, алгоритм, индикация аварий.
Дроссели	Снижают риск резонанса и защищают конденсаторы при наличии гармоник.	Нужны при нелинейных нагрузках: ПЧ, ИБП, сварка, выпрямители.
Трансформатор тока	Передает регулятору информацию о токе нагрузки.	Класс, коэффициент трансформации, направление, место установки.
Вентиляция и термоконтроль	Поддерживает допустимую температуру внутри шкафа.	Конденсаторы плохо переносят перегрев. Вентиляция - не декоративная решетка.
Сигнализация и интерфейсы	Передача аварий, режимов, данных в щит, диспетчеризацию или АСУ ТП.	Сухие контакты, RS-485/Modbus, журналы аварий, индикация на двери.

Когда нужна компенсация реактивной мощности

УКРМ имеет смысл рассматривать не тогда, когда в щитовой «есть свободное место», а когда есть измеренная или расчетная проблема. Самый надежный путь - анализ счетов, профиля нагрузки, коэффициента мощности, загрузки трансформаторов и кабельных линий. Еще лучше - временная установка анализатора качества электроэнергии на объекте, чтобы увидеть не только cos φ, но и гармоники, перекос фаз, пики нагрузки и режимы оборудования.

Ситуация на объекте	Что это может означать	Что проверять
Много электродвигателей	Индуктивная нагрузка снижает коэффициент мощности.	cos φ по фазам, режимы запуска, график работы двигателей.
Трансформатор загружен по току, но активная мощность невысокая	Часть пропускной способности занята реактивной составляющей.	P, Q, S, токи по фазам, температуру, падение напряжения.
В счетах есть реактивная энергия или замечания энергоснабжающей организации	Объект выходит за договорные или расчетные параметры.	Договор, прибор учета, график реактивной мощности, требования сетевой организации.
Длинные кабельные линии и просадки напряжения	Высокие токи увеличивают потери и падение напряжения.	Токи, сечение, длину, режимы нагрузки, cos φ.
Много ПЧ, ИБП, сварки, выпрямителей	Кроме реактивной мощности могут быть гармоники.	THD, спектр гармоник, необходимость дроссельной или фильтрокомпенсирующей установки.
Планируется расширение производства	Компенсация может разгрузить существующую сеть, но не заменяет полноценный расчет.	Резерв трансформатора, ввод, кабели, шины, защиту, нагрузочный график.

Когда УКРМ может быть не нужна

· Нагрузка небольшая, коэффициент мощности в норме, а в счетах нет реактивной составляющей или претензий по режиму потребления.

· Проблема объекта связана не с реактивной мощностью, а с перегрузкой по активной мощности, неправильным сечением кабеля, плохими контактами или изношенным оборудованием.

· В сети преобладает электронагрев: ТЭНы, печи сопротивления, лампы накаливания. Такая нагрузка в основном активная, и обычная УКРМ может не дать ожидаемого эффекта.

· На объекте много нелинейных потребителей, но не проведен анализ гармоник. В этом случае простая конденсаторная батарея может не помочь, а иногда даже ухудшить ситуацию из-за резонансных явлений.

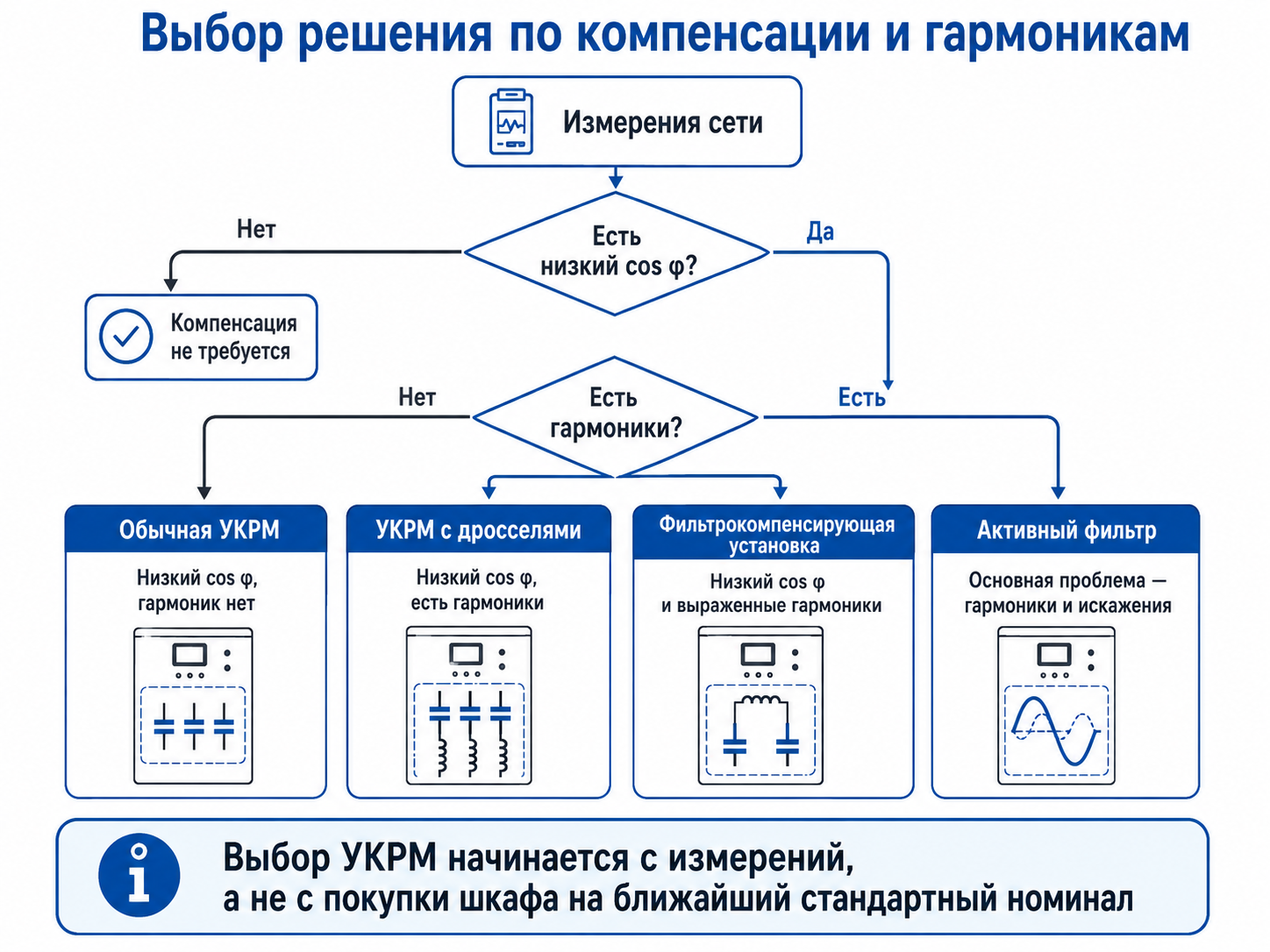

Как работает автоматическая УКРМ

В автоматической установке регулятор cos φ получает сигнал от трансформатора тока и измеряет напряжение. По этим данным он рассчитывает текущий коэффициент мощности и решает, какие ступени компенсации подключить. Ступени могут иметь одинаковый номинал, например 25+25+25+25 квар, или двоичную/смешанную структуру, например 5+10+20+40 квар. Второй вариант дает более точную регулировку при переменной нагрузке.

Если нагрузка меняется медленно, обычно применяют контакторную УКРМ. Если режим быстрый - например, краны, сварочное оборудование, цикличные технологические механизмы, - может потребоваться тиристорная коммутация. Она дороже, но быстрее и мягче работает с частыми переключениями.

Тип УКРМ	Когда применяют	Особенности
Контакторная	Общие промышленные нагрузки с относительно плавным изменением.	Доступная, ремонтопригодная, но не любит слишком частые переключения.
Тиристорная	Быстро меняющиеся нагрузки, частые циклы, требования к быстродействию.	Быстрая коммутация, меньше механического износа, выше стоимость.
С дросселями	Сети с ПЧ, ИБП, сваркой и другими источниками гармоник.	Снижает риск резонанса и перегрузки конденсаторов токами гармоник.
Фильтрокомпенсирующая	Объекты, где нужно не только компенсировать Q, но и снижать гармоники.	Подбирается по результатам измерений качества электроэнергии.
Индивидуальная компенсация	Крупные отдельные двигатели, трансформаторы, локальные нагрузки.	Компенсация ближе к потребителю, но требует аккуратной увязки с режимами включения.
Централизованная	ВРУ, ГРЩ, ТП, главный распределительный щит объекта.	Удобна для обслуживания и общего поддержания cos φ на вводе.

Как определить мощность УКРМ

Мощность УКРМ нельзя надежно выбирать только по мощности трансформатора. Расчет должен учитывать фактическую активную нагрузку, текущий коэффициент мощности, требуемый коэффициент мощности, график работы оборудования, наличие гармоник и режимы включения. В простом виде расчет емкостной мощности можно представить так:

Qc = P × (tg φ1 - tg φ2)

где Qc - требуемая мощность компенсации в квар, P - активная мощность нагрузки в кВт, φ1 - угол до компенсации, φ2 - угол после компенсации. На практике инженер использует не только формулу, но и измерения, счета, проектные данные и требования энергоснабжающей организации.

Параметр	Что указать / зачем нужно
Активная мощность P	Фактическая или расчетная мощность объекта в рабочем режиме, а не просто сумма паспортных мощностей.
Текущий cos φ	Берется по прибору учета, анализатору или результатам обследования.
Целевой cos φ	Выбирается с учетом требований договора, режимов нагрузки и технической целесообразности. Стремиться к 1,00 не всегда правильно.
График нагрузки	Позволяет понять, нужна ли автоматическая многоступенчатая установка и каким должен быть шаг ступеней.
Гармоники	Определяют, можно ли применять обычные конденсаторы или нужны дроссели/фильтры.
Запас и расширение	Учитываются планы по новым линиям, двигателям, технологическому оборудованию.

Почему нельзя просто поставить конденсаторы «побольше»

УКРМ - не мешок с песком, который можно насыпать с запасом. Избыточная компенсация может привести к переемкостному режиму, росту напряжения, нестабильной работе регулятора, конфликтам с источниками бесперебойного питания, генераторными установками и частотными приводами. Кроме того, конденсаторы чувствительны к перегреву, перенапряжению и гармоникам. Поэтому запас должен быть инженерным, а не «на всякий случай, вдруг пригодится».

Где применяют УКРМ

· производственные цеха с большим количеством электродвигателей;

· насосные станции, КНС, водоподготовка, системы водоснабжения и водоотведения;

· вентиляционные и компрессорные установки;

· зерносушильные комплексы, комбикормовые производства, элеваторы;

· котельные, тепловые пункты, холодильные станции;

· склады, логистические центры и крупные торговые объекты;

· административные и общественные здания с большим количеством инженерных систем;

· объекты, где есть требование поддерживать коэффициент мощности на вводе.

УКРМ в составе НКУ, ВРУ и ГРЩ

УКРМ может быть отдельным шкафом или секцией в составе НКУ. На крупных объектах ее часто размещают рядом с ГРЩ или ВРУ, чтобы компенсировать реактивную мощность на уровне главного распределения. Важны не только номиналы, но и компоновка: доступ к конденсаторам, охлаждение, ввод кабелей, размещение дросселей, разводка силовых цепей, безопасность обслуживания и возможность отключить установку без остановки всего объекта.

Если УКРМ проектируется как часть НКУ, необходимо учитывать требования к низковольтным комплектным устройствам: конструкцию, электрические характеристики, нагрев, изоляционные расстояния, защиту от поражения электрическим током, маркировку и проверки. В этом месте «обычный шкаф с конденсаторами» превращается в инженерное изделие, за которое производитель должен отвечать документально и технически

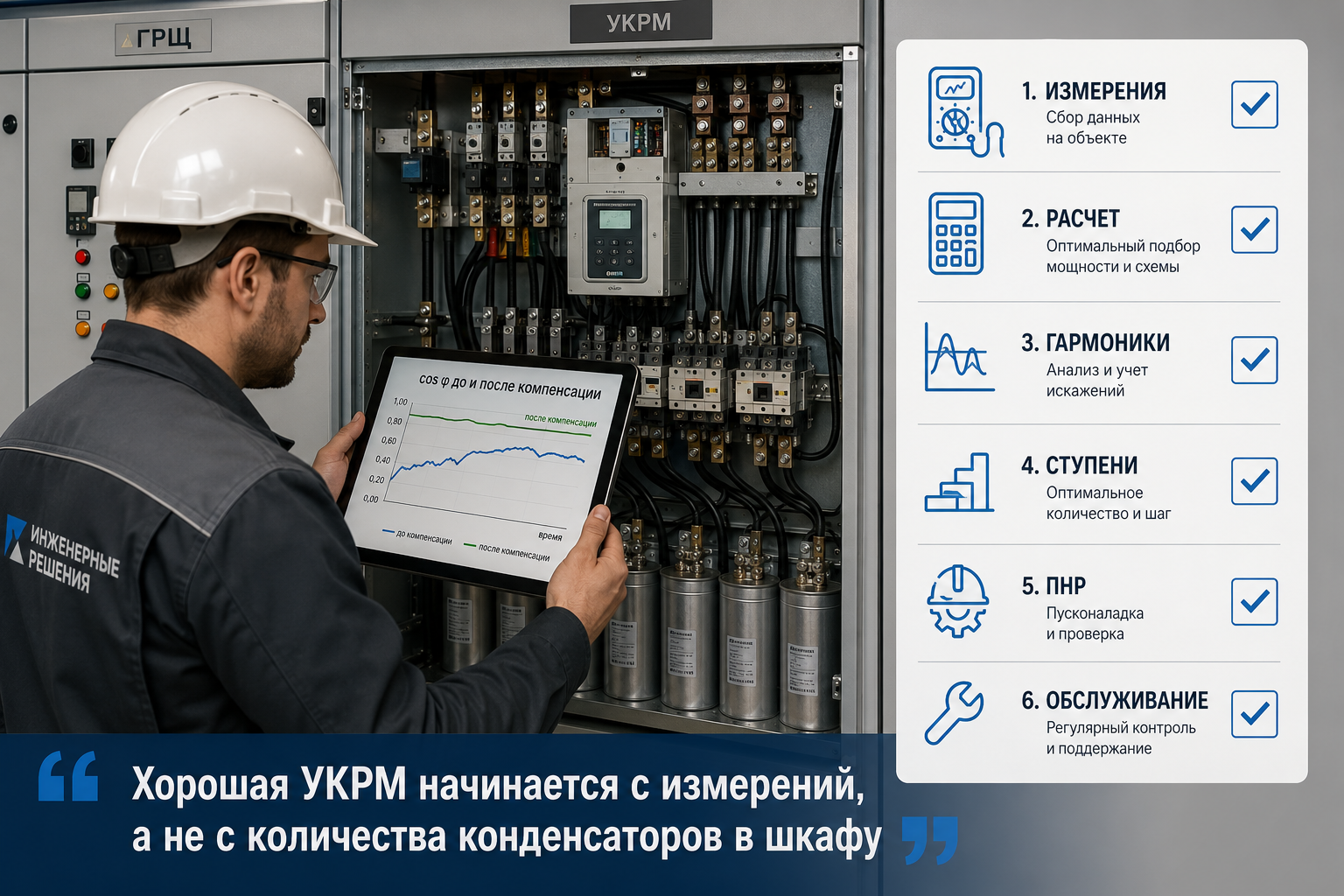

Что входит в проектирование и изготовление УКРМ

1. Сбор исходных данных: схема электроснабжения, мощность трансформаторов, вводные аппараты, перечень нагрузок, счета за электроэнергию, данные учета, требования сетевой организации.

2. Обследование или измерения: токи, напряжения, P/Q/S, cos φ, THD, перекос фаз, суточные и недельные графики нагрузки.

3. Расчет мощности компенсации и шага ступеней: подбор номинала установки, числа ступеней, режима работы регулятора.

4. Проверка гармоник и резонансных рисков: решение, нужна ли УКРМ с дросселями, фильтрокомпенсирующая установка или активный фильтр.

5. Подбор аппаратов: вводная защита, коммутация ступеней, конденсаторы, дроссели, предохранители, контроллер, вентиляция, клеммы, кабели, сигналы.

6. Разработка схем: силовая схема, цепи управления, измерительные цепи, сигнализация, интерфейсы диспетчеризации.

7. Сборка шкафа: монтаж, маркировка, укладка проводов, подключение шин, проверка контактных соединений.

8. Проверки и ПНР: контроль схемы, изоляции, фазировки, работы ступеней, корректности показаний регулятора и отсутствия аварийных режимов.

9. Документация: паспорт, схемы, перечень оборудования, инструкция по эксплуатации, протоколы проверок и рекомендации по обслуживанию.

Практические примеры применения

Объект	Проблема	Решение
Насосная станция	Несколько двигателей работают по графику, cos φ проседает в часы максимальной нагрузки.	Автоматическая УКРМ с несколькими ступенями, сигнализацией аварии и контролем режима.
Компрессорная	Пусковые и рабочие режимы меняются, ввод работает близко к пределу по току.	Расчет по фактическому профилю нагрузки, подбор ступеней с учетом цикличности.
Производственный цех с ПЧ	Есть реактивная составляющая и выраженные гармоники от нелинейных нагрузок.	Измерение качества электроэнергии, УКРМ с дросселями или фильтрокомпенсирующее решение.
Складской комплекс	Большие вентустановки, лифты, компрессоры, освещение, переменный суточный график.	Централизованная УКРМ у ГРЩ с диспетчеризацией состояния.
Объект после расширения	Добавили оборудование, но щит и трансформатор изначально не пересчитали.	Обследование, расчет нагрузки, проверка необходимости УКРМ и модернизации НКУ.

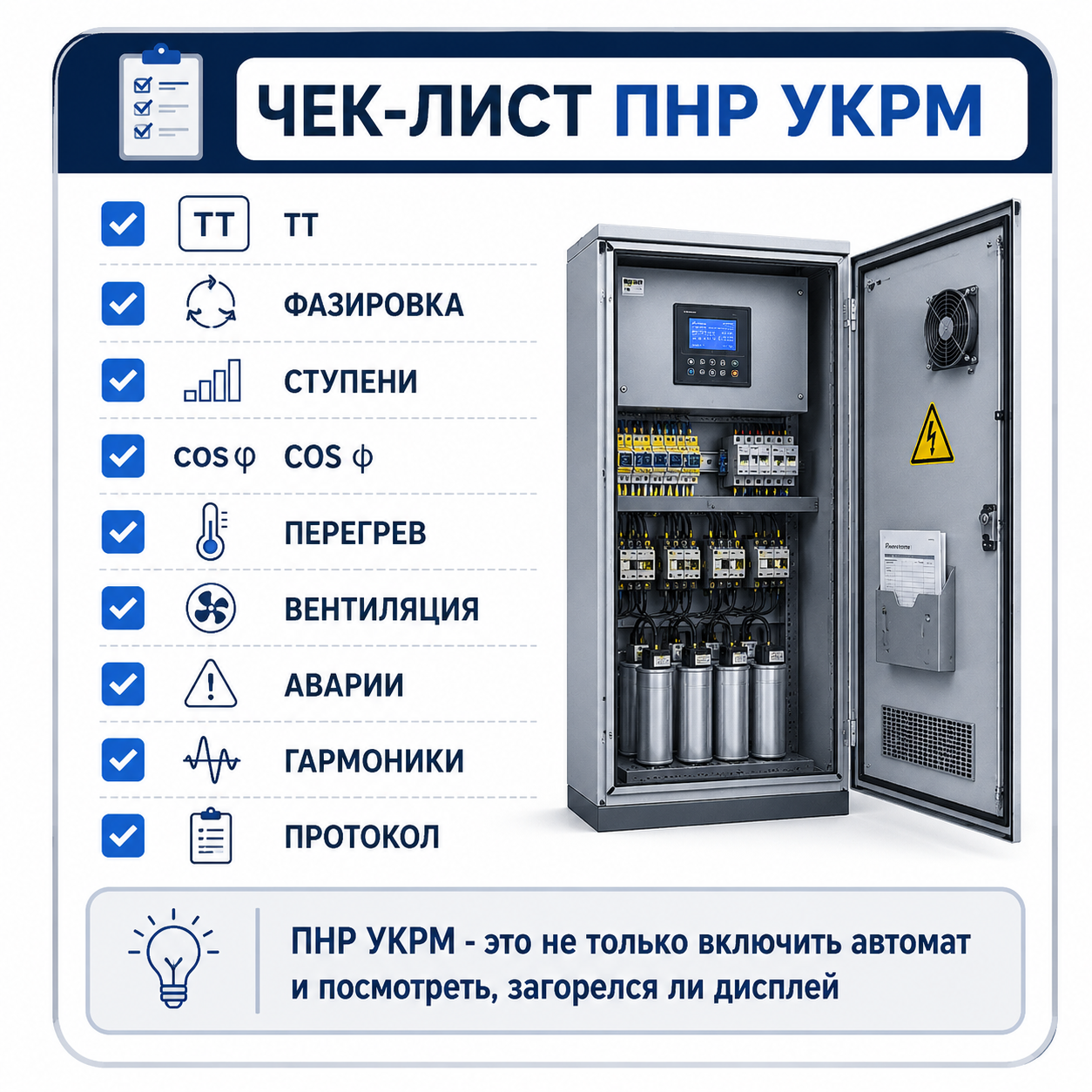

Нюансы монтажа и ПНР

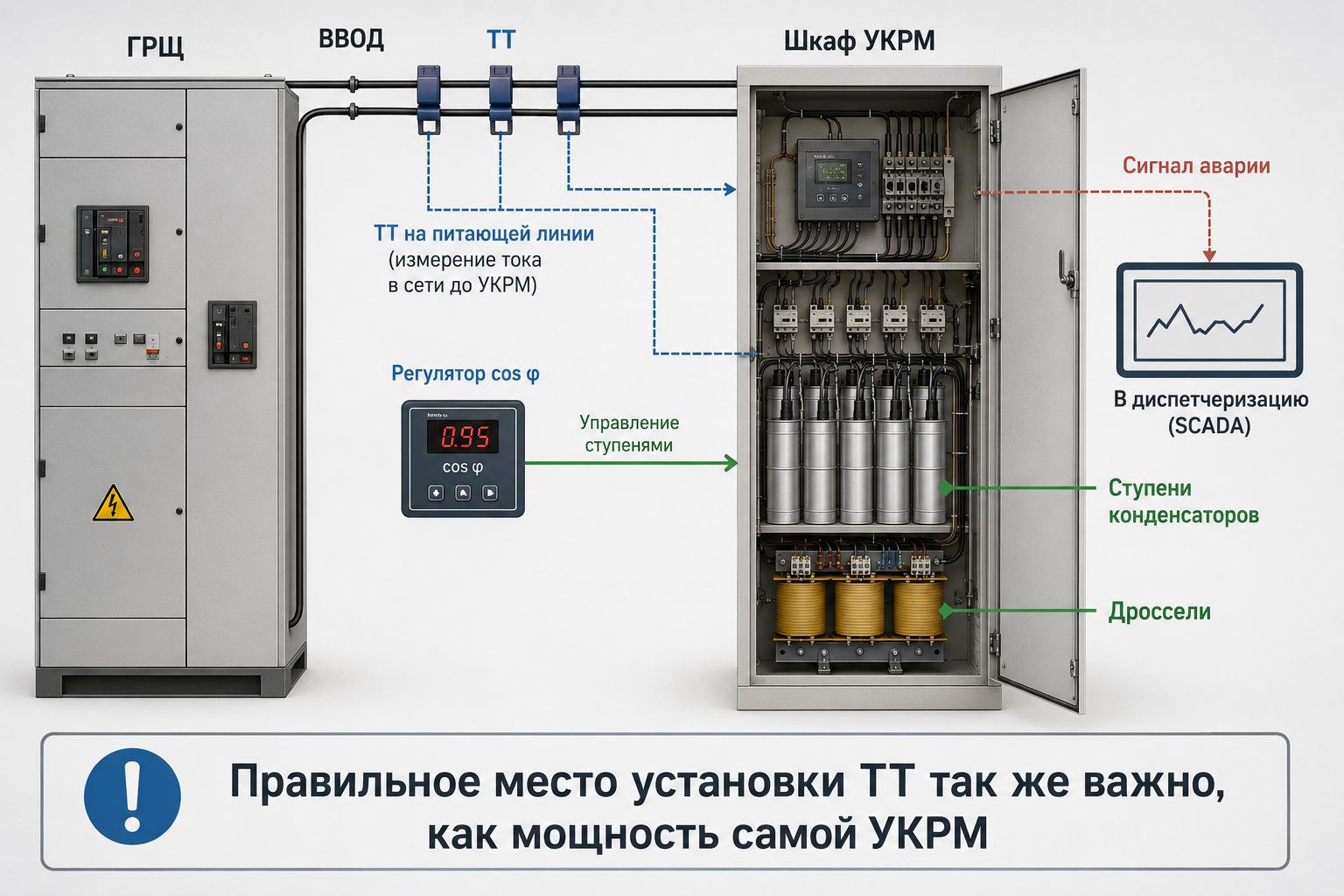

· Трансформатор тока для регулятора должен стоять так, чтобы он видел нагрузку, которую компенсирует УКРМ. Неверное место установки ТТ - одна из самых популярных причин странного поведения регулятора.

· Направление ТТ и фазировка цепей измерения должны соответствовать схеме. Перепутанные фазы могут заставить регулятор «лечить» сеть в обратную сторону.

· Цепи конденсаторных ступеней должны иметь защиту и коммутационные аппараты, рассчитанные на емкостную нагрузку и броски тока.

· В шкафу нужно обеспечить тепловой режим. Конденсаторы, дроссели и контакторы выделяют тепло, а перегрев сокращает ресурс оборудования.

· При наличии гармоник нельзя игнорировать дроссели. Резонанс - тот случай, когда установка, купленная для улучшения сети, сама становится источником проблем.

· После запуска нужно проверить работу каждой ступени, реакцию на изменение нагрузки, аварийные сигналы, настройки cos φ, задержки включения и отключения.

Типичные ошибки при выборе и эксплуатации УКРМ

Ошибка	К чему приводит	Как правильно
Выбор мощности «по трансформатору»	Переплата, переемкостной режим или недостаточная компенсация.	Считать по фактической нагрузке, cos φ и графику работы.
Игнорирование гармоник	Перегрев конденсаторов, резонанс, аварийное отключение ступеней.	Перед подбором измерить THD и оценить необходимость дросселей.
Неправильный ТТ	Регулятор видит не ту нагрузку или работает нестабильно.	Подбирать коэффициент, класс и место установки по схеме объекта.
Обычные контакторы на конденсаторы	Повышенный износ, сваривание контактов, аварии.	Использовать аппараты для коммутации конденсаторных батарей.
Нет вентиляции	Сокращение ресурса конденсаторов, ложные аварии, деградация изоляции.	Закладывать тепловой расчет, вентиляцию и контроль температуры.
Нет обслуживания	Конденсаторы стареют, контакты ослабевают, шкаф постепенно теряет эффективность.	Проводить осмотр, тепловизионный контроль, проверку ступеней и протяжку по регламенту.
Ожидание экономии активной энергии	Разочарование: «поставили УКРМ, а кВт·ч не исчезли».	Объяснять, что УКРМ снижает реактивную нагрузку, токи и потери, но не отключает полезную работу оборудования.

Советы профессионалов

· Начинайте не с каталога конденсаторов, а с измерений и анализа счетов. На нормальном объекте цифры обычно быстро показывают, где проблема.

· Для объекта с частотными приводами, ИБП и сваркой сразу закладывайте анализ гармоник. Простая УКРМ без дросселей может оказаться неправильным решением.

· Не гонитесь за cos φ = 1,00. Целевое значение должно быть технически и экономически обоснованным.

· Проверяйте не только мощность ступеней, но и их шаг. Грубая ступенчатость приводит к постоянному перерегулированию.

· Заранее продумайте обслуживание: доступ к конденсаторам, дросселям, предохранителям, вентиляторам и клеммам должен быть нормальным, а не «как-нибудь через левую нижнюю дверцу».

· Если УКРМ ставится в существующую щитовую, проверьте место, вводы кабелей, тепловой режим, защиту, селективность и возможность безопасного отключения.

Какие данные нужны для подбора УКРМ

Параметр	Что указать / зачем нужно
Однолинейная схема	Показывает место установки, ввод, трансформаторы, ГРЩ, отходящие линии и существующую защиту.
Мощность трансформатора и вводных аппаратов	Нужны для проверки допустимых токов, резерва и коммутации.
Счета и данные учета	Помогают увидеть фактическую активную и реактивную энергию за расчетный период.
Перечень нагрузок	Двигатели, ПЧ, ИБП, сварка, компрессоры, насосы, вентиляция, нагрев.
График работы оборудования	Позволяет выбрать автоматическую ступенчатую структуру.
Измерения качества электроэнергии	cos φ, P/Q/S, токи, напряжения, THD, перекос фаз, пики нагрузки.
Требования к диспетчеризации	Сигналы аварии, Modbus, индикация, журнал событий, интеграция в АСУ ТП.
Условия установки	Помещение, температура, пыль, влажность, IP, вентиляция, габариты, кабельные вводы.

Теоретическая и нормативная основа

При подготовке проектного решения необходимо сверять материал с актуальными редакциями нормативных документов и требованиями конкретного объекта. Ниже приведены источники, которые полезны как теоретическая и практическая база:

· ГОСТ IEC 61921-2013 «Конденсаторы силовые. Конденсаторные батареи для коррекции коэффициента мощности при низком напряжении» - профильный стандарт по низковольтным конденсаторным батареям для коррекции коэффициента мощности.

· ГОСТ IEC 61439-1-2024 и ГОСТ IEC 61439-2-2024 - требования к низковольтным комплектным устройствам распределения и управления, если УКРМ выполняется как шкаф или секция НКУ.

· IEC 60831-1 - требования к самовосстанавливающимся шунтирующим силовым конденсаторам для сетей переменного тока до 1000 В.

· ГОСТ 32144-2013 - нормы качества электрической энергии в системах электроснабжения общего назначения. Полезен при обсуждении качества напряжения, гармоник и режимов сети.

· РТМ 36.18.32.6-92 - методические указания по проектированию установок компенсации реактивной мощности в промышленных сетях. Документ старый, но полезен как инженерная методическая база; перед применением нужно сверять с актуальными нормами и проектными требованиями.

· Практические руководства ABB и Eaton по power factor correction - полезны для объяснения выбора конденсаторов, регуляторов, дросселей, гармоник и экономического эффекта.

FAQ: частые вопросы по УКРМ

УКРМ снижает счет за электроэнергию?

Она может снизить платежи, связанные с реактивной энергией, и уменьшить потери в сетях, но не уменьшает полезное потребление кВт·ч само по себе. Если насос работал 10 часов, УКРМ не сделает эту работу бесплатной.

Можно ли поставить УКРМ без измерений?

Можно, но это похоже на подбор обуви по фотографии. Для небольшого типового объекта иногда хватает расчетных данных, но для промышленной сети с ПЧ, сваркой и переменным графиком нужны измерения.

Что лучше: централизованная или индивидуальная компенсация?

Зависит от структуры нагрузки. Централизованная удобна для общего поддержания cos φ на вводе, индивидуальная - для крупных отдельных потребителей. Иногда применяют смешанное решение.

Почему в УКРМ нужны дроссели?

Если в сети есть гармоники, дроссели помогают снизить риск резонанса и перегрузки конденсаторов. Особенно это актуально при большом количестве частотных приводов, ИБП и выпрямителей.

Как часто обслуживать УКРМ?

Периодичность зависит от условий эксплуатации и требований производителя. Обычно контролируют температуру, вентиляцию, состояние конденсаторов, контакторов, предохранителей, клемм и фактическую работу ступеней.

Вывод

Компенсация реактивной мощности - это не «модный шкаф с конденсаторами», а инженерное решение для конкретной сети. Правильно подобранная УКРМ разгружает трансформаторы и кабельные линии, помогает удерживать коэффициент мощности, снижает потери и делает электроснабжение объекта более управляемым. Неправильно подобранная - добавляет еще один источник аварий и вопросов.

Если на объекте есть мощные двигатели, насосы, вентиляция, компрессоры, сварка, частотные приводы или замечания по реактивной энергии, начните с обследования и расчета. Специалисты ЭЛТЕКО помогут оценить исходные данные, подобрать УКРМ, разработать схему, собрать шкаф НКУ, выполнить монтаж и ПНР.

Список источников

· ГОСТ IEC 61921-2013. Конденсаторы силовые. Конденсаторные батареи для коррекции коэффициента мощности при низком напряжении. Доступ: files.stroyinf.ru/Index2/1/4293770/4293770564.htm

· ГОСТ IEC 61439-1-2024. Устройства комплектные низковольтные распределения и управления. Часть 1. Общие требования. Доступ: docs.cntd.ru/document/1310381161

· IEC 60831-1:2014. Shunt power capacitors of the self-healing type for a.c. systems up to and including 1000 V. Доступ: iec.ch / sample documents.

· ГОСТ 32144-2013. Электрическая энергия. Нормы качества электрической энергии в системах электроснабжения общего назначения. Доступ: docs.cntd.ru/document/1200104301

· РТМ 36.18.32.6-92. Указания по проектированию установок компенсации реактивной мощности в электрических сетях промышленных предприятий. Доступ: meganorm.ru/Index2/1/4293833/4293833471.htm

· ABB. Power factor correction and harmonic filtering in electrical plants. Доступ: library.e.abb.com

· Eaton. Power factor correction: A guide for the plant engineer. Доступ: eaton.com
