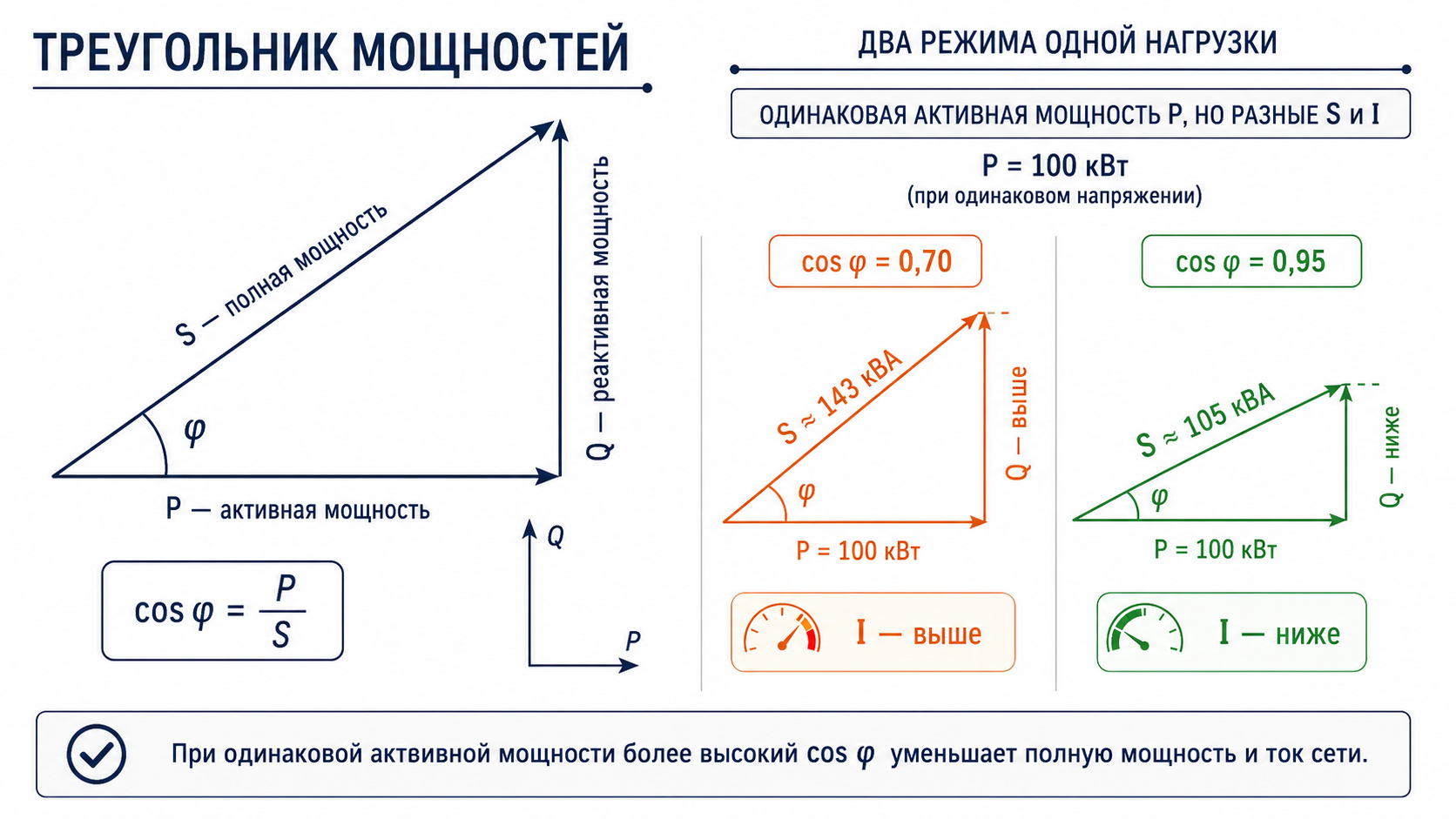

1. Что такое коэффициент мощности

В цепях переменного тока источник передаёт потребителю не только активную мощность, которая превращается в механическую работу, тепло или свет, но и реактивную мощность, необходимую для создания магнитных и электрических полей. Вместе они формируют полную мощность, определяющую токовую нагрузку кабелей, шин, трансформаторов и коммутационных аппаратов.

Для симметричной трёхфазной системы с синусоидальными напряжением и током используются соотношения:

При таких условиях коэффициент мощности численно равен cos φ — косинусу угла сдвига между основной гармоникой напряжения и тока. Чем ближе значение к единице, тем меньший ток требуется для передачи той же активной мощности.

2. Почему низкий коэффициент мощности создаёт реальные потери

Низкий PF не означает, что двигатель внезапно перестал выполнять работу. Проблема в другом: для передачи той же активной мощности сеть должна пропустить больший ток. Этот дополнительный ток не увеличивает полезный результат, но нагружает всю цепочку — от вводного трансформатора до отходящего кабеля.

2.1. Увеличивается ток

Если активная мощность и напряжение неизменны, ток обратно пропорционален коэффициенту мощности:

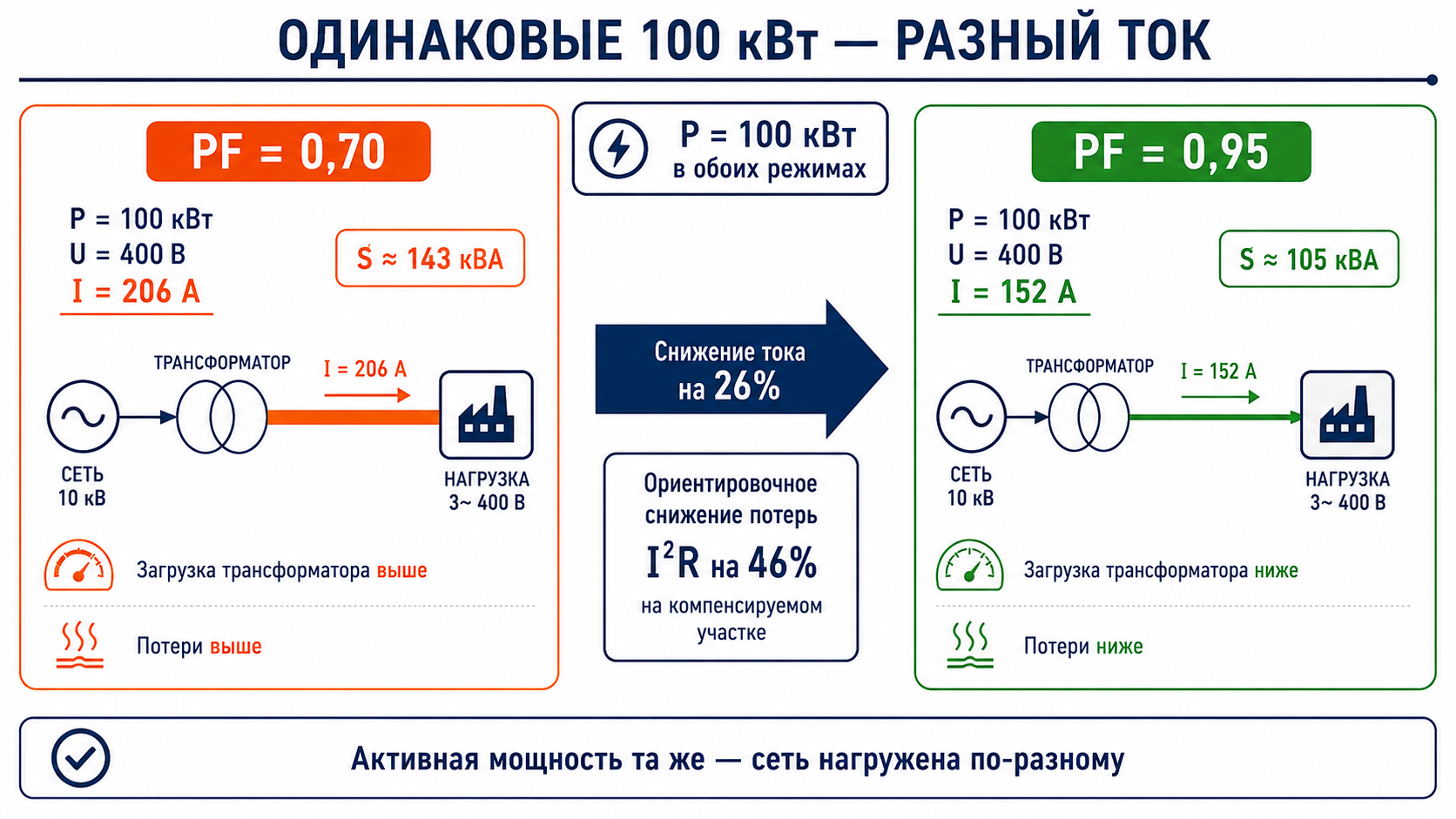

Пример: трёхфазная нагрузка потребляет 100 кВт при напряжении 400 В. При PF = 0,70 ток составляет примерно 206 А, а при PF = 0,95 — около 152 А. Повышение коэффициента мощности снижает ток примерно на 26% без изменения полезной мощности.

2.2. Растут тепловые потери

Потери в проводниках определяются выражением I²R. Поэтому они растут быстрее тока: в приведённом примере переход от PF = 0,70 к PF = 0,95 теоретически уменьшает токовые потери примерно на 46% на том участке сети, где реактивная составляющая перестаёт циркулировать. Реальный результат зависит от сопротивления линий, размещения компенсации и режима нагрузки.

2.3. Снижается доступная мощность трансформаторов и линий

Трансформатор номинируется в кВА, кабель и автоматический выключатель — по току. Реактивная мощность занимает часть этой пропускной способности. После правильно выполненной компенсации существующая сеть может получить резерв для подключения новых нагрузок без немедленной замены трансформатора или кабеля. Это не «бесплатная энергия», а более рациональное использование уже установленного оборудования.

2.4. Увеличиваются падение напряжения и нагрев

Больший ток повышает падение напряжения в линии, нагрев кабелей, шин, контактов и обмоток. Для двигателей пониженное напряжение может привести к росту тока, увеличению скольжения, снижению момента и дополнительному нагреву. Особенно заметно это на длинных линиях и при пусках мощных электроприводов.

2.5. Возможны дополнительные платежи

Порядок расчётов за реактивную мощность зависит от договора электроснабжения, схемы присоединения и требований сетевой организации. Даже когда отдельная строка за реактивную энергию отсутствует, предприятие всё равно оплачивает собственные технические потери и раньше исчерпывает ресурс трансформаторов, кабелей и коммутационной аппаратуры.

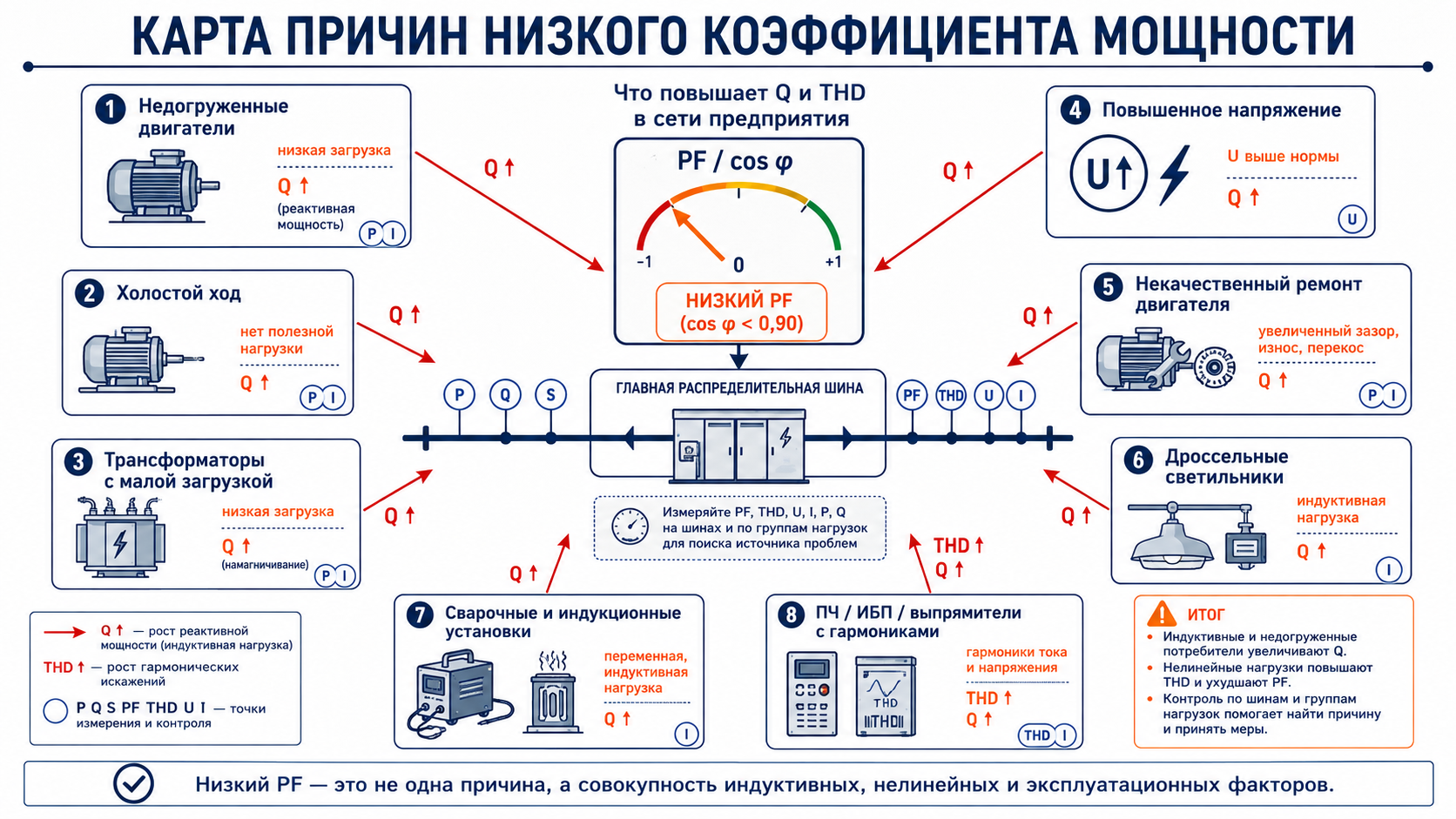

3. Основные причины снижения коэффициента мощности

На промышленном объекте низкий PF обычно формируется не одной причиной, а сочетанием режима работы оборудования, структуры нагрузок и качества электроэнергии. Ниже — наиболее характерные источники проблемы.

3.1. Недогруженные асинхронные двигатели

Асинхронный двигатель потребляет ток намагничивания даже при небольшой механической нагрузке. Активная составляющая тока при разгрузке уменьшается, а реактивная меняется значительно слабее. Поэтому двигатель, работающий близко к номинальной нагрузке, обычно имеет более высокий cos φ, чем тот же двигатель на холостом ходу или при загрузке 20–40%. В исходном материале для холостого хода приводится характерный диапазон cos φ порядка 0,1–0,3 — конкретное значение зависит от мощности, конструкции и скорости машины.

Типовая ситуация: привод был выбран «с хорошим запасом», технология изменилась, производительность снизилась, а двигатель продолжает работать почти без нагрузки. В паспорте у него может быть cos φ 0,85, но это значение относится к номинальному режиму, а не к текущим 25% загрузки.

3.2. Длительная работа на холостом ходу

Станки, транспортеры, насосы, компрессоры и вспомогательные механизмы нередко остаются включёнными между рабочими циклами. Полезная мощность почти исчезает, но ток намагничивания сохраняется. Если технологически допустимо, длительные межоперационные паузы следует сокращать автоматическим остановом, режимом ожидания или изменением алгоритма управления. При этом необходимо учитывать ресурс пусковой аппаратуры, допустимое число пусков и требования процесса.

3.3. Недогруженные трансформаторы

Трансформатору также требуется реактивная мощность для создания магнитного потока. При малой загрузке доля тока холостого хода становится заметной относительно полезной составляющей. Исходный материал рекомендует рассматривать замену или временное отключение трансформаторов со средней загрузкой менее 30%, но решение должно подтверждаться расчётом потерь, надёжности, резервирования и перспективного роста нагрузки.

3.4. Повышенное напряжение

Избыточное напряжение повышает магнитный поток и намагничивающий ток двигателей и трансформаторов. Это увеличивает потребление реактивной мощности и может снижать cos φ. Характерный сценарий — ночная смена: часть нагрузок отключена, напряжение на шинах выросло, а оставшиеся двигатели работают недогруженными. Внешне всё спокойно, но режим сети становится менее экономичным.

3.5. Некачественный ремонт электродвигателей

Обточка ротора, увеличение воздушного зазора, изменение числа проводников в пазах, отступление от исходных обмоточных данных и ошибки сборки повышают магнитное сопротивление и ток намагничивания. После ремонта двигатель должен подтверждать паспортные характеристики испытаниями, включая ток холостого хода. Иначе «отремонтированная» машина способна годами создавать лишнюю реактивную нагрузку.

3.6. Конструктивные особенности машин

При прочих равных короткозамкнутые двигатели обычно имеют более высокий cos φ, чем машины с фазным ротором. У быстроходных и более мощных машин относительная доля тока намагничивания часто ниже. Однако выбор двигателя определяется не только коэффициентом мощности: важны пусковой момент, регулирование скорости, среда, режим S1–S9, охлаждение и требования механизма.

3.7. Газоразрядное освещение, сварка, индукционные и дуговые установки

Дроссельные пускорегулирующие аппараты, сварочные трансформаторы, индукционные печи, реакторы и дуговые нагрузки потребляют реактивную мощность и могут создавать быстро меняющийся режим. Для части оборудования компенсация предусматривается производителем, для другой части требуется отдельное проектное решение.

3.8. Нелинейные нагрузки и гармоники

Современное предприятие содержит множество выпрямителей и преобразователей: частотные приводы, ИБП, зарядные устройства, серверные блоки питания, светодиодные драйверы, сварочные инверторы. Даже при небольшом фазовом сдвиге они могут потреблять импульсный ток с высокой долей гармоник. Тогда cos φ основной гармоники выглядит приемлемо, а истинный PF остаётся низким. Обычная конденсаторная батарея исправляет фазовый сдвиг, но не устраняет токовые гармоники и при неудачном подборе может попасть в резонанс с сетью.

3.9. Несогласованный график работы оборудования

Активная и реактивная мощность предприятия непрерывно меняются: разные цеха включаются в разное время, насосы работают по уровню, компрессоры — по давлению, а технологические линии имеют циклические режимы. Поэтому решение, рассчитанное по одному разовому замеру, часто оказывается либо недостаточным, либо избыточным в другой смене.

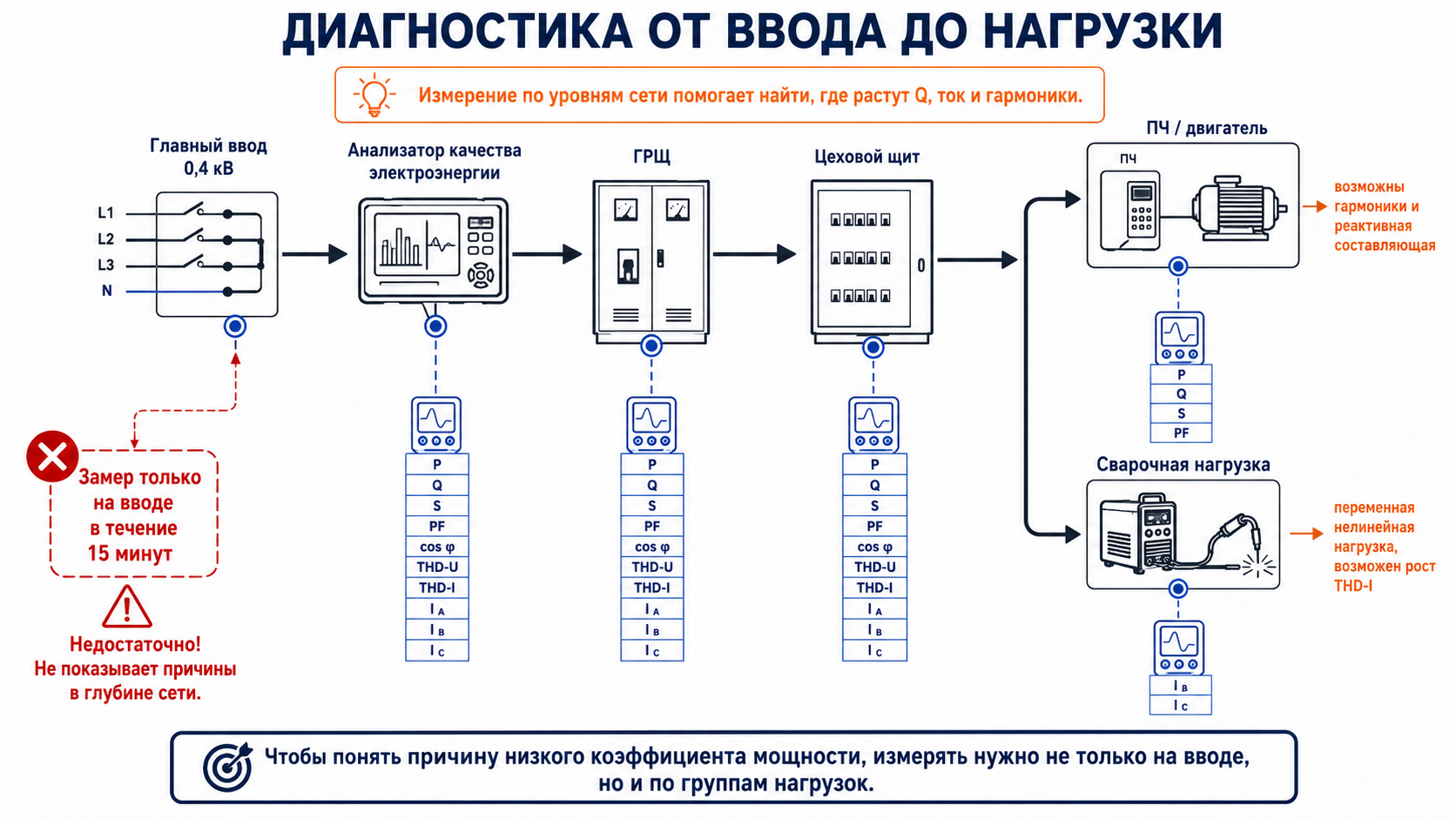

4. Как правильно диагностировать низкий PF

Установка конденсаторов «по ощущениям» — дорогой способ получить новую проблему. Диагностика должна ответить минимум на три вопроса: где возникает реактивная мощность, насколько быстро она меняется и присутствуют ли гармоники, способные вызвать перегрузку или резонанс.

4.1. Измеряйте не только cos φ

На вводе и крупных отходящих линиях желательно регистрировать P, Q, S, PF, cos φ или displacement PF, напряжение, токи по фазам, THD-U и THD-I, а также спектр основных гармоник. Если прибор показывает только cos φ, он может не отражать влияние искажённой формы тока. Для промышленного аудита нужен анализатор качества электроэнергии или счётчик с соответствующими функциями.

4.2. Снимайте профиль нагрузки

Один замер в полдень не показывает ночной режим, выходные, запуск смены или циклическую работу линии. Продолжительность наблюдения выбирают по характеру процесса; для переменных нагрузок полезна регистрация нескольких типичных производственных циклов, смен и режимов. Важно определить минимальную, среднюю и максимальную реактивную мощность, а не только среднее значение за месяц.

4.3. Разделяйте фазовый сдвиг и искажение

Если PF низкий, а THD-I невелик, основная задача — компенсация индуктивной реактивной мощности. Если cos φ приемлем, но PF заметно ниже и ток имеет высокий THD, приоритет смещается к снижению гармоник: сетевым или DC-дросселям приводов, многопульсным схемам, активным фронтальным выпрямителям, пассивным либо активным фильтрам. В реальном проекте часто требуется комбинированное решение.

4.4. Ищите точку образования реактивной мощности

Компенсация на главном вводе улучшает показатели в точке учёта, но не разгружает внутренний кабель между удалённым двигателем и ГРЩ. Индивидуальная компенсация у двигателя разгружает весь путь до источника, но сложнее в обслуживании и может стать избыточной при переменной нагрузке. Поэтому измерения следует выполнять по уровням: ввод, секции шин, цеховые щиты, крупные агрегаты.

5. Расчёт требуемой мощности компенсации

Для линейной индуктивной нагрузки требуемую мощность конденсаторной компенсации можно предварительно определить по активной мощности и исходному/целевому коэффициенту мощности:

Пример: объект потребляет P = 100 кВт при PF₁ = 0,72. Требуется повысить коэффициент мощности до PF₂ = 0,95. Расчётная компенсация составит примерно 63,5 квар. Это ориентир, а не готовая спецификация: практический выбор ступеней, контроллера, коммутации и дросселей выполняют по профилю Q, напряжению, температуре, гармоникам и условиям сети.

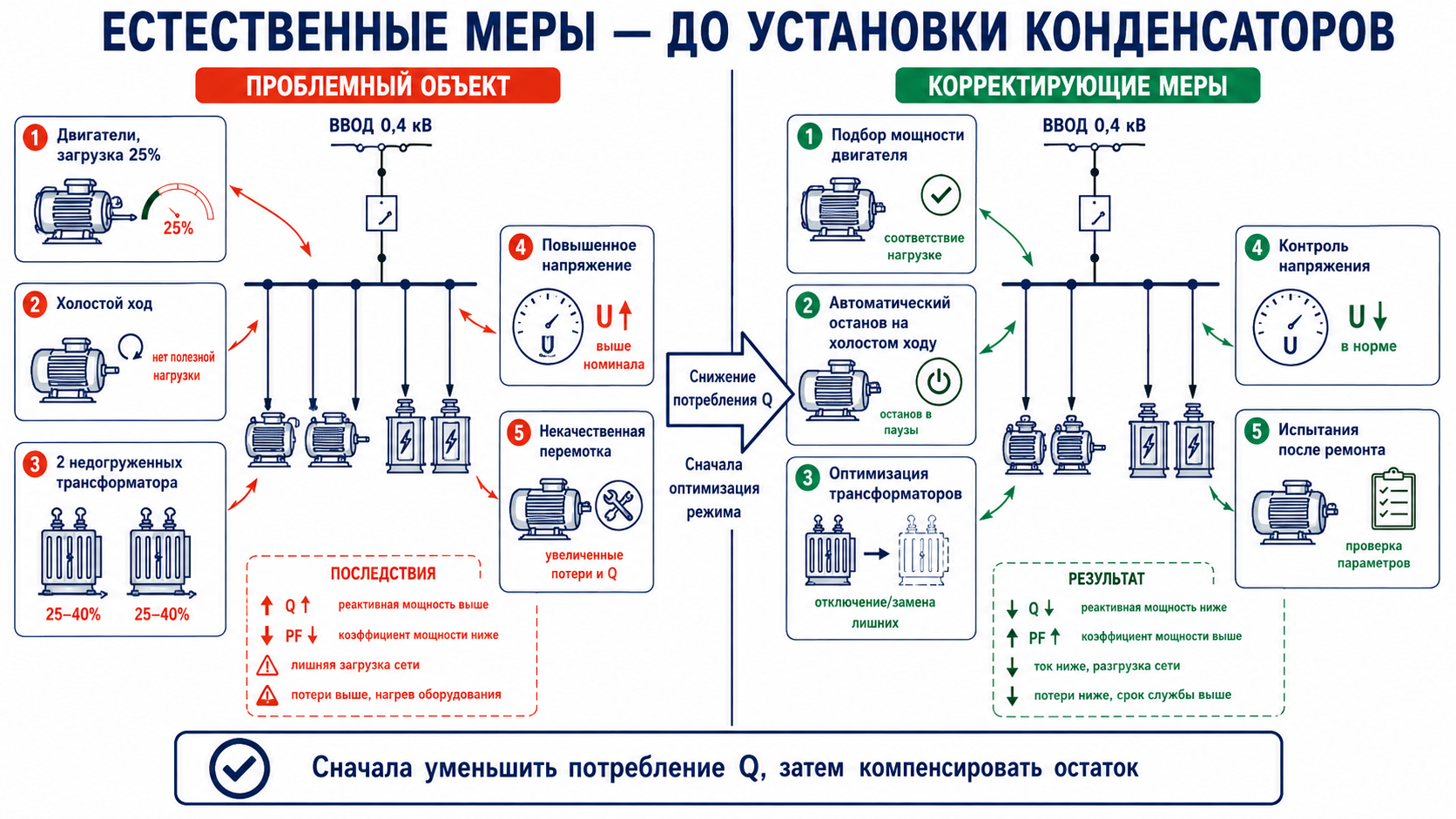

6. Естественные способы повышения коэффициента мощности

Первый этап — уменьшить саму потребность в реактивной мощности. Эти меры часто дешевле, надёжнее и полезнее, чем попытка компенсировать последствия нерациональной эксплуатации.

6.1. Подбор двигателя по фактической нагрузке

Мощность двигателя должна соответствовать механизму и режиму. В исходном материале замена особенно рекомендуется при загрузке менее 40%, а при загрузке более 70% обычно считается экономически нецелесообразной. В диапазоне 40–70% нужен технико-экономический расчёт: сравнивают КПД существующего и нового двигателя, потери в сети, пусковые характеристики, нагрев, стоимость замены и фактический график работы.

6.2. Сокращение холостого хода

Автоматический останов при длительных паузах, корректная логика ПЛК, датчики наличия продукта, частотное регулирование и режим сна позволяют уменьшить как активное, так и реактивное потребление. Однако частые пуски тоже не бесплатны, поэтому алгоритм должен учитывать тепловое состояние двигателя и ресурс контакторов.

6.3. Рациональная работа трансформаторов

При нескольких трансформаторах можно менять число работающих единиц в зависимости от нагрузки, сохраняя требования по надёжности и резервированию. Отключение недогруженного трансформатора снижает потери холостого хода и потребление реактивной мощности, но должно быть согласовано с селективностью защит, АВР и допустимыми токами оставшегося оборудования.

6.4. Контроль напряжения

Настройка РПН/ПБВ трансформатора, корректные уставки стабилизации и устранение перекоса фаз помогают поддерживать напряжение в допустимом диапазоне. Задача — не «занизить напряжение любой ценой», а обеспечить номинальный режим электроприёмников без избыточного намагничивания и ухудшения пусковых характеристик.

6.5. Качественный ремонт и испытания

При перемотке двигателя необходимо сохранять расчётное число витков, сечение проводника, схему соединения и воздушный зазор. После ремонта проверяют сопротивление обмоток, изоляцию, ток холостого хода, нагрев, вибрацию и соответствие паспортным данным. Энергетические характеристики — такая же часть качества ремонта, как отсутствие постороннего шума.

6.6. Организация технологического процесса

Параллельный запуск крупных агрегатов, длительная работа резервных механизмов и несогласованные сменные графики увеличивают пиковую полную мощность. Оптимизация последовательности включения, распределение загрузки и отключение ненужных потребителей способны улучшить режим без установки дополнительного оборудования.

7. Искусственная компенсация реактивной мощности

Когда организационные меры не обеспечивают требуемый результат, применяют специальные устройства компенсации. Наиболее распространены конденсаторные установки, поскольку они компактны, не имеют вращающихся частей и позволяют создавать модульные ступени. Для сложных сетей применяются дросселированные батареи, активные фильтры, статические генераторы реактивной мощности и гибридные решения.

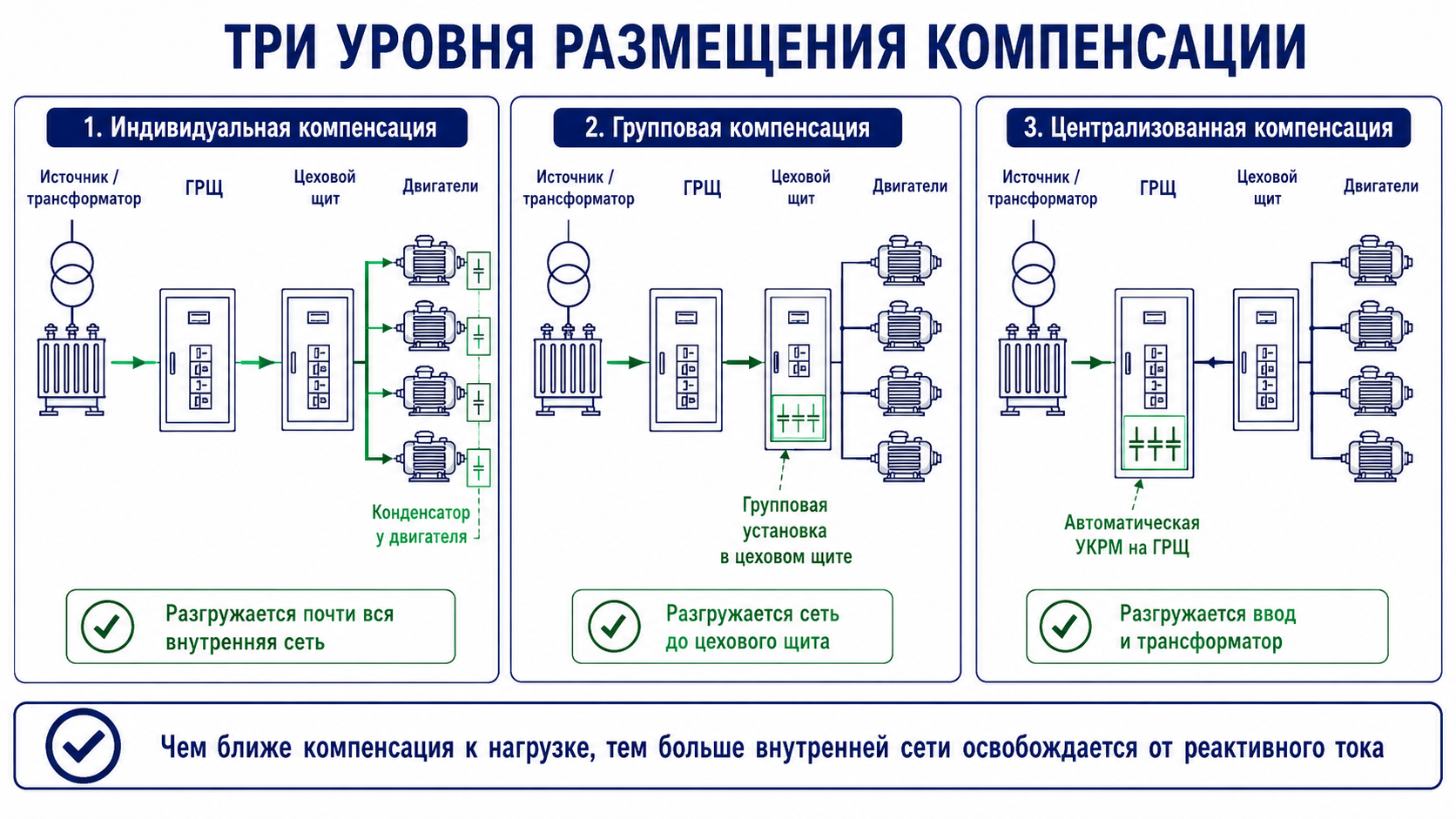

7.1. Индивидуальная компенсация

Конденсатор подключается непосредственно у двигателя или другой постоянной индуктивной нагрузки и включается вместе с ней. Преимущество — разгрузка всей линии до источника. Недостаток — риск перекомпенсации при изменении нагрузки и необходимость правильно увязать коммутацию. Мощность конденсатора обычно ограничивают реактивной мощностью намагничивания, а не максимальным Q двигателя во всех режимах.

7.2. Групповая компенсация

Одна установка обслуживает группу однотипных нагрузок цеха или технологического узла. Это компромисс между локальной разгрузкой сети и удобством обслуживания. Групповая компенсация эффективна, когда нагрузки работают по схожему графику и их суммарная реактивная мощность изменяется в предсказуемом диапазоне.

7.3. Централизованная автоматическая УКРМ

На вводе или секции ГРЩ устанавливается батарея конденсаторов со ступенчатым регулированием. Контроллер измеряет реактивную мощность или коэффициент мощности и подключает ступени по мере необходимости. Это наиболее удобное решение для объекта с множеством переменных нагрузок, однако оно в первую очередь исправляет режим на шинах установки и не полностью разгружает удалённые внутренние линии.

7.4. Дросселированная конденсаторная установка

При заметном содержании гармоник конденсаторы применяют совместно с последовательно включёнными реакторами. Контур настраивается ниже доминирующей гармоники, чтобы снизить риск резонанса и усиления гармонических токов. Schneider Electric указывает, что detuned-батареи предназначены для сетей с умеренным уровнем гармоник; ABB также рекомендует учитывать резонанс при проектировании коррекции коэффициента мощности.

7.5. Активные фильтры и динамические компенсаторы

Активный фильтр формирует компенсирующий ток, позволяя одновременно уменьшать гармоники, реактивную составляющую и в некоторых системах — несимметрию фаз. Для быстроизменяющихся нагрузок применяют тиристорную коммутацию конденсаторных ступеней или статические генераторы реактивной мощности. Такие решения дороже, но реагируют быстрее контакторной УКРМ и лучше подходят для сварки, подъёмных механизмов и резкопеременных технологических процессов.

7.6. Синхронные двигатели и компенсаторы

Перевозбуждённая синхронная машина способна генерировать реактивную мощность. На крупных объектах это может быть полезно, если синхронный двигатель уже используется технологически. Специальные синхронные компенсаторы применяются реже из-за стоимости, обслуживания и наличия более компактных силовых электронных решений.

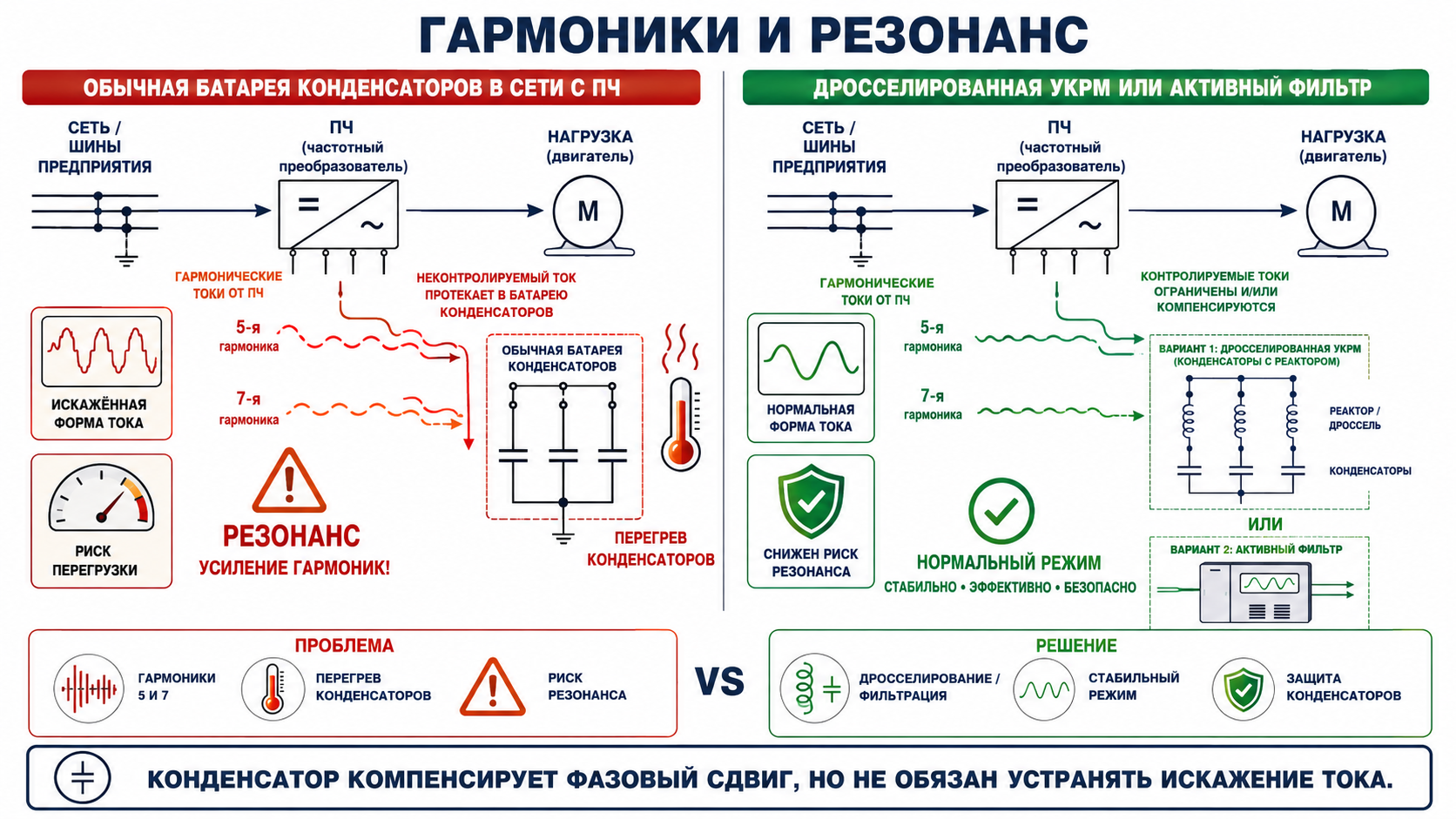

8. Гармоники, резонанс и почему обычной УКРМ бывает недостаточно

Конденсатор имеет сопротивление, уменьшающееся с ростом частоты. Поэтому гармонические токи охотно проходят через батарею и могут перегружать её. Одновременно индуктивность трансформатора и сети вместе с ёмкостью установки образует колебательный контур. Если его резонансная частота близка к 5-й, 7-й или другой присутствующей гармонике, вместо улучшения режима можно получить усиление искажений, перегрев, срабатывание защит и сокращение ресурса конденсаторов.

ABB в руководстве по гармоникам для приводов рекомендует при проектировании коррекции коэффициента мощности учитывать резонанс, измерять или рассчитывать уровень искажений и после внедрения выполнять проверочные измерения. IEEE 1459-2025 отделяет измерение мощностей в несинусоидальных и несимметричных условиях от упрощённой модели cos φ, что особенно важно для современных преобразовательных нагрузок.

8.1. Что проверяют перед выбором конденсаторной установки

• долю нелинейной нагрузки и состав преобразователей;
• THD напряжения и тока в разных режимах;
• мощность и сопротивление питающего трансформатора, ток короткого замыкания;
• наличие уже установленных конденсаторов, фильтров и длинных кабельных линий;
• доминирующие гармоники и возможную резонансную частоту;
• температуру внутри шкафа, вентиляцию и допустимый ток конденсаторов;
• скорость изменения реактивной мощности и допустимую частоту коммутаций.

8.2. Конденсаторы и преобразователь частоты

8.3. Cos φ на дисплее ПЧ — ещё не ответ

Диодный выпрямитель привода может иметь небольшой фазовый сдвиг основной гармоники, поэтому отображаемый cos φ выглядит высоким. Но импульсная форма входного тока ухудшает истинный PF и создаёт гармонические потери. Для корректной оценки измеряют общий PF и THD, а не делают вывод по одному параметру преобразователя.

9. Требования к конструкции и эксплуатации УКРМ

Компенсационная установка — это НКУ со значительными токами, коммутационными перенапряжениями и тепловыделением. Международный стандарт IEC 60831-1:2014 распространяется на самовосстанавливающиеся конденсаторы и батареи до 1000 В, включая требования к характеристикам, испытаниям, безопасности, монтажу и эксплуатации. IEC 61921:2017 относится к низковольтным батареям коррекции коэффициента мощности и увязывает их с требованиями IEC 61439 к комплектным устройствам.

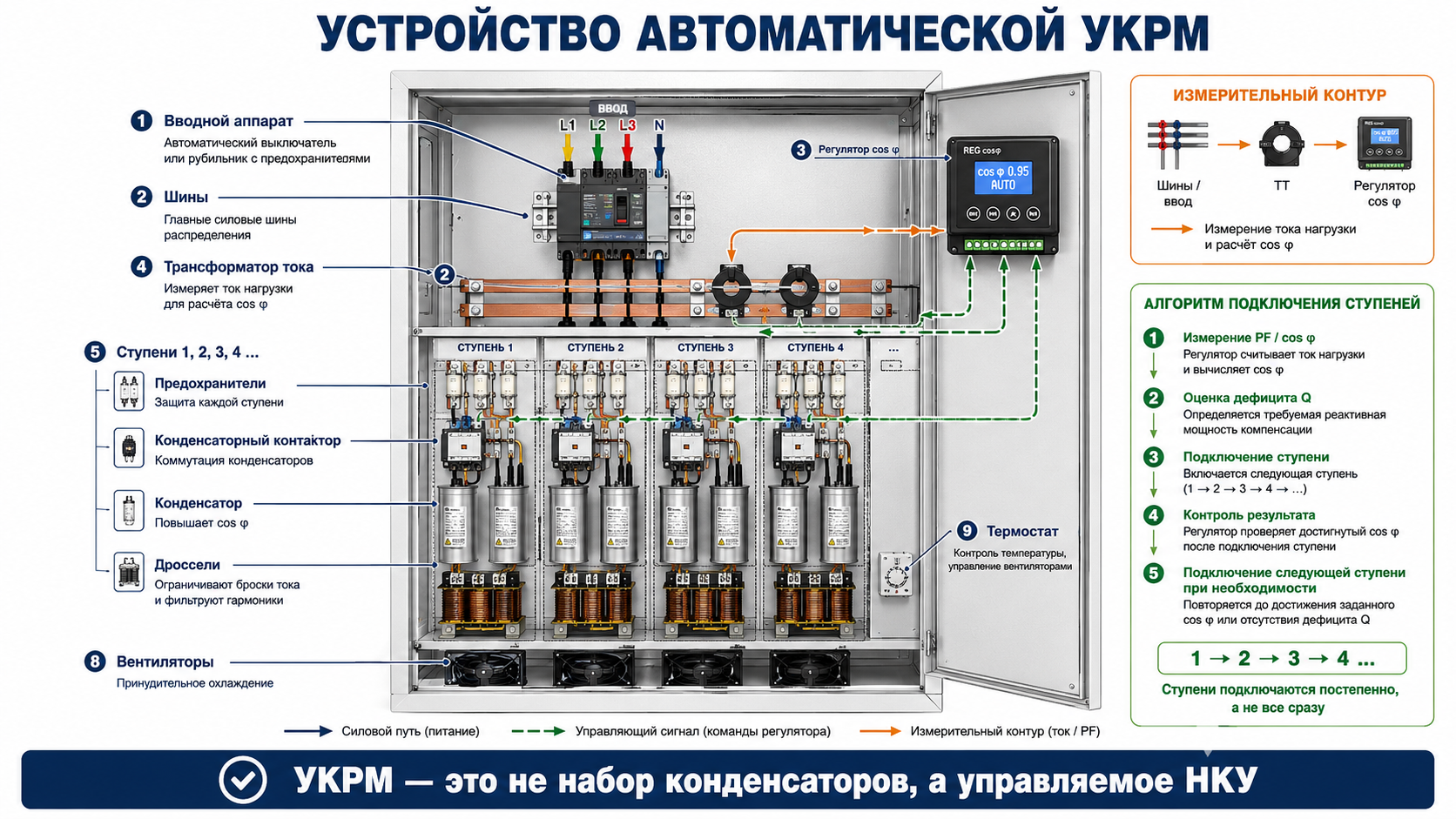

9.1. Основные элементы автоматической установки

• вводной коммутационный и защитный аппарат;
• шины и распределение по ступеням;
• специализированные контакторы для конденсаторной коммутации либо тиристорные ключи;
• предохранители или автоматические аппараты каждой ступени;
• конденсаторы с разрядными устройствами;
• реакторы для дросселированной установки;
• регулятор реактивной мощности и измерительный трансформатор тока;
• вентиляция, термоконтроль, сигнализация и связь с АСУ ТП при необходимости.

9.2. На что обратить внимание при проектировании

• Номинальное напряжение конденсаторов. Оно выбирается с учётом фактического напряжения сети, гармоник и повышения напряжения на конденсаторе из-за реактора.
• Шаг регулирования. Слишком крупная первая ступень вызывает постоянную недо- или перекомпенсацию; слишком мелкие ступени увеличивают число коммутаций и стоимость.
• Режим охлаждения. Перегрев ускоряет старение конденсаторов; вентиляционные отверстия нельзя перекрывать кабелями или складируемыми предметами.
• Коммутационные токи. Обычный контактор для двигателя не является автоматической заменой конденсаторному контактору.
• Трансформатор тока. Ошибка направления, фазы или места установки приводит к неправильной работе регулятора.
• Логика контроллера. Уставка должна учитывать допустимость ведущего PF, время разряда и минимальную паузу повторного включения ступени.
• Доступность обслуживания. Конденсаторы, предохранители, вентиляторы и реакторы должны быть доступны для осмотра и замены без демонтажа половины шкафа.

9.3. Пусконаладка и обслуживание

При вводе в эксплуатацию проверяют чередование фаз, направление трансформатора тока, фактическую мощность каждой ступени, токи конденсаторов, температуру, работу вентиляции, уставки контроллера и отсутствие ведущего режима при минимальной нагрузке. После пуска выполняют повторные измерения PF, Q, THD и напряжения. В эксплуатации контролируют вздутие и герметичность конденсаторов, нагрев соединений, состояние контакторов, предохранителей и вентиляторов, загрязнение фильтров и частоту переключения ступеней.

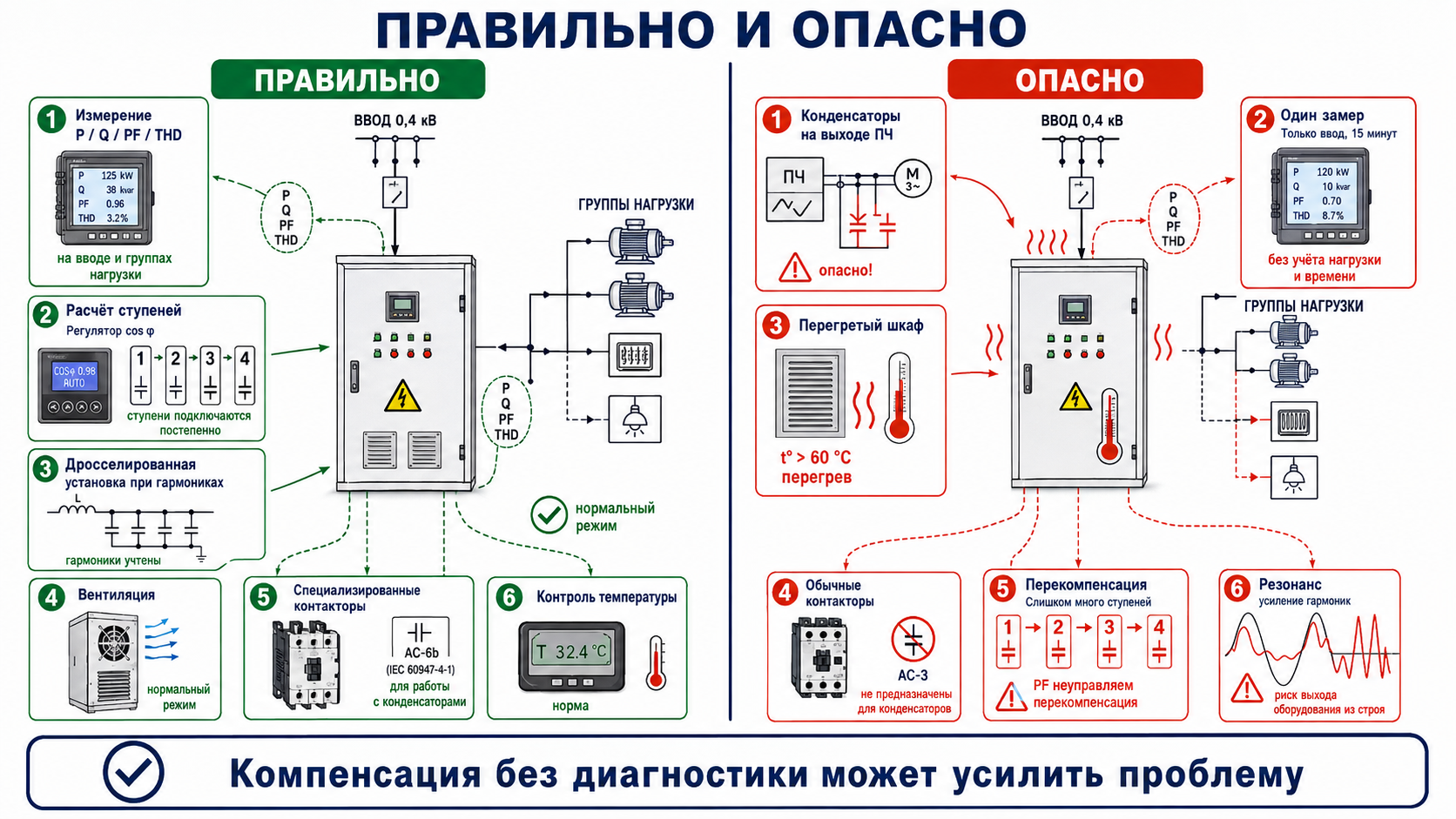

10. Типичные ошибки

1. Выбор мощности по одному кратковременному замеру. Результат — недокомпенсация в пик или ведущий PF ночью.
2. Ориентация только на cos φ без анализа истинного PF и гармоник.
3. Установка обычной батареи в сети с большим количеством ПЧ и ИБП без проверки резонанса.
4. Подключение конденсаторов на выход преобразователя частоты или устройства плавного пуска.
5. Слишком крупные ступени, из-за которых контроллер постоянно «перебрасывает» сеть из недокомпенсации в перекомпенсацию.
6. Неправильная фаза или направление трансформатора тока регулятора.
7. Недостаточная вентиляция шкафа и отсутствие контроля температуры.
8. Применение обычных контакторов без учёта бросков тока при включении конденсаторов.
9. Отсутствие повторного измерения после пуска. Контроллер показывает красивое число, но гармоники, токи ступеней и внутренние линии никто не проверил.
10. Попытка компенсировать организационные проблемы: холостой ход, завышенную мощность двигателей и ненужные работающие трансформаторы.

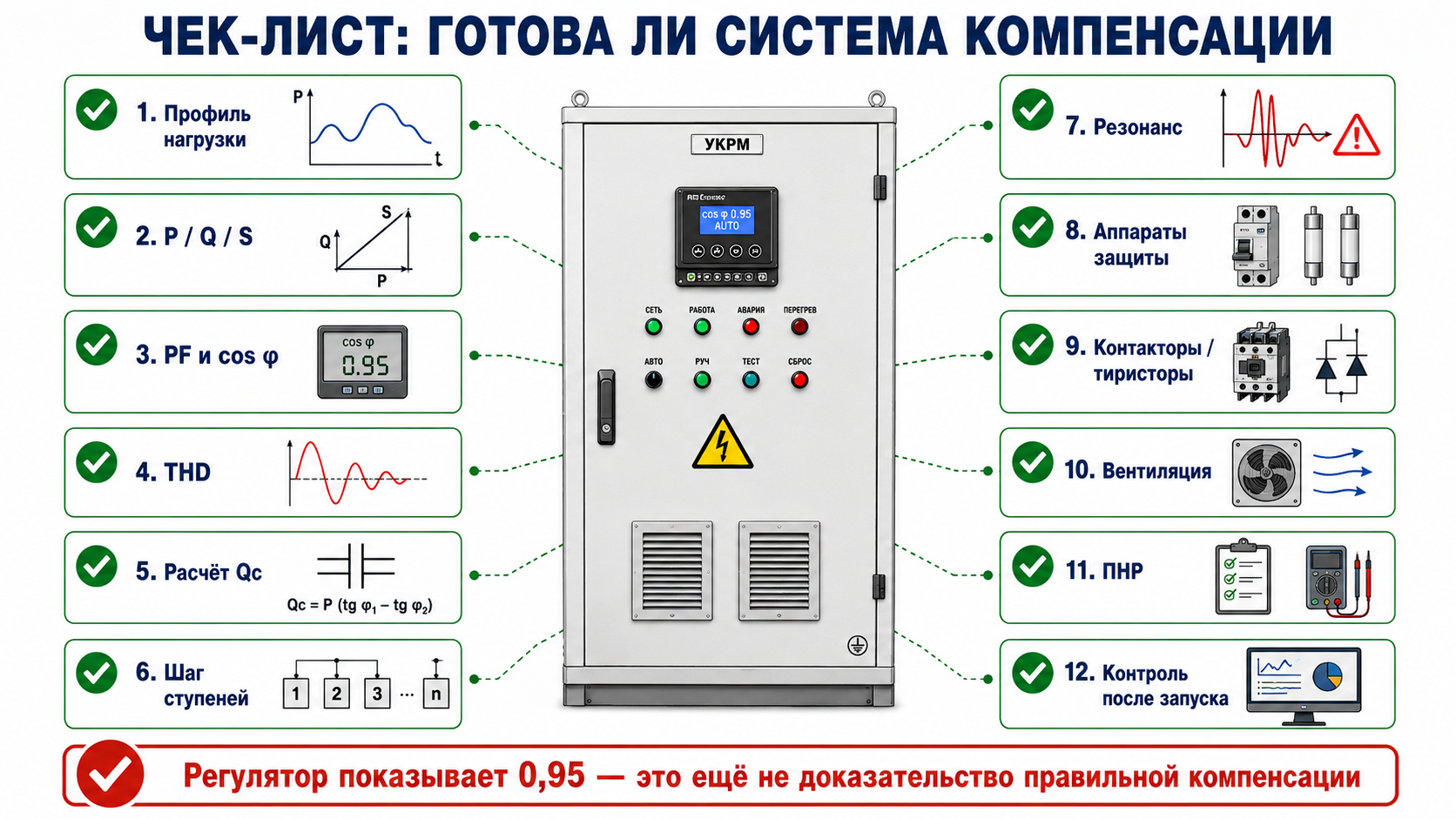

11. Практический алгоритм повышения коэффициента мощности

1. Соберите однолинейную схему и перечень основных нагрузок: двигатели, трансформаторы, сварка, печи, ПЧ, ИБП, освещение.
2. Выполните измерения на вводе и ключевых фидерах в характерных режимах. Запишите P, Q, S, PF, cos φ, токи фаз, THD-U и THD-I.
3. Определите, что преобладает: фазовый сдвиг, гармоническое искажение, несимметрия или сочетание факторов.
4. Реализуйте естественные меры: загрузка двигателей, отключение холостого хода, оптимизация трансформаторов, напряжения и графика работы.
5. Рассчитайте остаточную требуемую Qc по нескольким режимам, а не только по максимуму.
6. Выберите архитектуру: индивидуальная, групповая, централизованная или комбинированная компенсация.
7. Проверьте гармоники и резонанс. При необходимости примените реакторы, активный фильтр или гибридное решение.
8. Спроектируйте НКУ: защита, коммутация, шины, кабели, охлаждение, уставки, сигнализация и доступность обслуживания.
9. Выполните ПНР с измерением каждой ступени и проверкой всех режимов, включая минимальную нагрузку.
10. Организуйте периодический контроль PF, Q, THD, температуры, состояния конденсаторов, контакторов и вентиляции.

12. Короткие ответы на частые вопросы

Повышение PF уменьшит показания счётчика активной энергии?

Потребление самой технологической нагрузки в кВт·ч обычно почти не изменится. Экономия возникает за счёт снижения потерь в кабелях и трансформаторах, высвобождения мощности, уменьшения нагрева и возможного сокращения платы за реактивную составляющую по договору.

Нужно ли стремиться ровно к 1,00?

Не всегда. При переменной нагрузке слишком агрессивная компенсация может создать ведущий PF и повышение напряжения. Практически выбирают небольшой запас до единицы и контролируют режим при минимальной нагрузке.

Можно ли поставить одну большую батарею на вводе?

Можно, если задача — улучшить показатели на вводе и профиль Q подходит для автоматического регулирования. Но такая батарея не полностью разгружает внутренние линии до удалённых нагрузок. Иногда выгоднее сочетать центральную и групповую компенсацию.

Почему после установки УКРМ вырос THD?

Возможна резонансная настройка сети и батареи либо перегрузка конденсаторов гармоническими токами. Нужны измерения спектра, проверка параметров трансформатора и расчёт дросселированной или фильтровой схемы.

Можно ли компенсировать двигатель с ПЧ отдельным конденсатором?

На выходе ПЧ — нет. На стороне питания решение принимают по измерениям общего режима и рекомендациям производителя привода. Для нескольких ПЧ часто важнее гармоники, чем фазовый сдвиг.

13. Вывод

Коэффициент мощности — не абстрактная цифра в отчёте энергетика. Он показывает, насколько рационально предприятие использует токовую и трансформаторную мощность своей сети. Низкий PF увеличивает ток, потери и падение напряжения, ускоряет нагрев оборудования и ограничивает подключение новых нагрузок.

Правильная последовательность действий проста по логике, но требует инженерной дисциплины: сначала измерить режим, затем устранить холостой ход и недогрузку, после этого рассчитать остаточную компенсацию, проверить гармоники и только потом выбирать УКРМ или фильтр. Конденсаторы, установленные без анализа, могут улучшить одну цифру и одновременно создать резонанс, перегрев или перекомпенсацию.

Инженеры ИК «ЭЛТЕКО» могут выполнить обследование сети, подобрать архитектуру компенсации, разработать и изготовить шкаф УКРМ, интегрировать контроль в АСУ ТП и провести пусконаладку с проверочными измерениями. Для подбора потребуются однолинейная схема, данные трансформаторов, перечень крупных нагрузок и журнал измерений P/Q/PF/THD.

Источники и нормативная база

1. IEEE 1459-2025 — IEEE Standard Definitions for the Measurement of Electric Power Quantities Under Sinusoidal, Nonsinusoidal, Balanced, or Unbalanced Conditions.
2. IEC 60831-1:2014 — Shunt power capacitors of the self-healing type for a.c. systems up to 1 000 V. Requirements, testing, safety, installation and operation.
3. IEC 61921:2017 — Power capacitors — Low-voltage power factor correction banks.
4. ABB — Power factor correction and harmonic filtering in electrical plants.
5. ABB — Technical Guide No. 6: Guide to harmonics with AC drives.
6. Schneider Electric — PowerLogic PFC Capacitor Bank Installation and Operation Manual, 2026.
7. Schneider Electric — PowerLogic PFC Detuned Reactors.
