Вступление: маленькое соединение, большая ответственность

В электрощите есть детали, которые сразу бросаются в глаза: вводной автомат, рубильник, ПЛК, частотный преобразователь, шинная система, аккуратная маркировка. А есть элементы, которые обычно замечают только сборщики, наладчики и те, кому потом приходится искать причину нагрева. Это клеммы, наконечники, перемычки и места опрессовки.

Именно через эти соединения проходят силовые токи, сигналы датчиков, цепи управления, питание контроллеров, аварийные контакты, цепи PE и N. По сути, щит держится не только на DIN-рейках и корпусе, а на качестве десятков и сотен контактных точек. Одна слабая точка может испортить впечатление от всей автоматики, даже если внутри стоит оборудование приличных брендов.

В этой статье разберем, какие клеммы и наконечники применяются в электрощитах, зачем нужна опрессовка, почему нельзя «просто зажать провод как получится» и какие ошибки чаще всего приводят к нагреву, отказам и неприятным разговорам на объекте.

Что такое клеммы в электрощите

Клемма — это контактное устройство для присоединения проводника к электрической цепи. В щите она может выполнять простую функцию «соединить провод с проводом», а может быть частью более сложной системы: разъединения цепи, измерения тока, подключения предохранителя, организации PE/N шин, передачи сигналов к ПЛК или связи с внешним шкафом автоматизации.

В бытовом распределительном щите клемм немного: чаще всего это нулевая и защитная шины, вводные и групповые аппараты, иногда распределительные клеммники. В промышленном НКУ или шкафу управления клеммный ряд может занимать отдельную зону, иметь сотни точек подключения, отдельные группы по напряжению, назначению и внешним кабелям.

Хорошая клемма решает три задачи: создает надежный электрический контакт, удерживает проводник механически и позволяет обслуживать цепь без хаоса в проводке. Плохая клемма или неправильный монтаж делают обратное: контакт вроде бы есть, но доверять ему хочется только до первого прогрева.

Какие клеммы применяются в щитах

Тип клеммы	Где применяется	На что обратить внимание
Винтовые клеммы	Цепи управления, распределительные цепи, некоторые силовые подключения	Нужен правильный момент затяжки. Для многопроволочных жил часто применяют наконечники. Требуется контроль качества затяжки по регламенту.
Пружинные клеммы	Шкафы управления, цепи КИПиА, дискретные и аналоговые сигналы, питание малой мощности	Контактное усилие создается пружиной. Важно соблюдать длину зачистки и тип проводника, разрешенный производителем.
Push-in клеммы	Серийная сборка щитов, цепи управления, автоматика, датчики	Быстрый монтаж, но нельзя игнорировать требования к жиле и наконечнику. Не каждый провод можно вставлять без подготовки.
Клеммы PE	Цепи защитного проводника, заземление, уравнивание потенциалов	Должны быть рассчитаны на защитные проводники, иметь надежный контакт с монтажной рейкой/шиной и понятную маркировку.
Разъединительные и измерительные клеммы	Цепи КИПиА, трансформаторы тока, измерительные цепи, диагностика	Нужны там, где требуется безопасное отключение, шунтирование или проверка цепи без полного демонтажа.
Клеммы с предохранителем	Защита маломощных цепей, питание датчиков, цепи управления	Важно правильно выбрать номинал плавкой вставки и обеспечить доступность обслуживания.
Силовые клеммы и болтовые соединения	Вводы, отходящие силовые линии, двигатели, частотные преобразователи, крупные нагрузки	Критичны момент затяжки, площадь контакта, подбор наконечника и качество опрессовки.
Многоуровневые клеммы	Компактные шкафы управления, датчики, цепи с несколькими потенциалами	Экономят место, но требуют особенно аккуратной маркировки, иначе диагностика превращается в квест.

Наконечники: зачем они нужны

Наконечник — это элемент, который устанавливается на конец проводника для его надежного подключения к клемме, аппарату или шине. Его задача не украшать провод, а обеспечить стабильный контакт и защитить жилу от распушения, перелома, выдавливания и случайного замыкания соседних цепей.

Особенно важны наконечники для многопроволочных гибких проводов. Если такую жилу просто зажать под винт, отдельные проволоки могут разъехаться, часть сечения не попадет в контакт, а при повторной затяжке или вибрации соединение постепенно ослабнет. Снаружи все будет выглядеть почти прилично. Внутри контакт может вести себя как маленький нагреватель, который никто не заказывал.

В шкафах управления, НКУ и щитах автоматики применяют разные типы наконечников: от НШВИ для цепей управления до силовых кабельных наконечников под болтовое соединение.

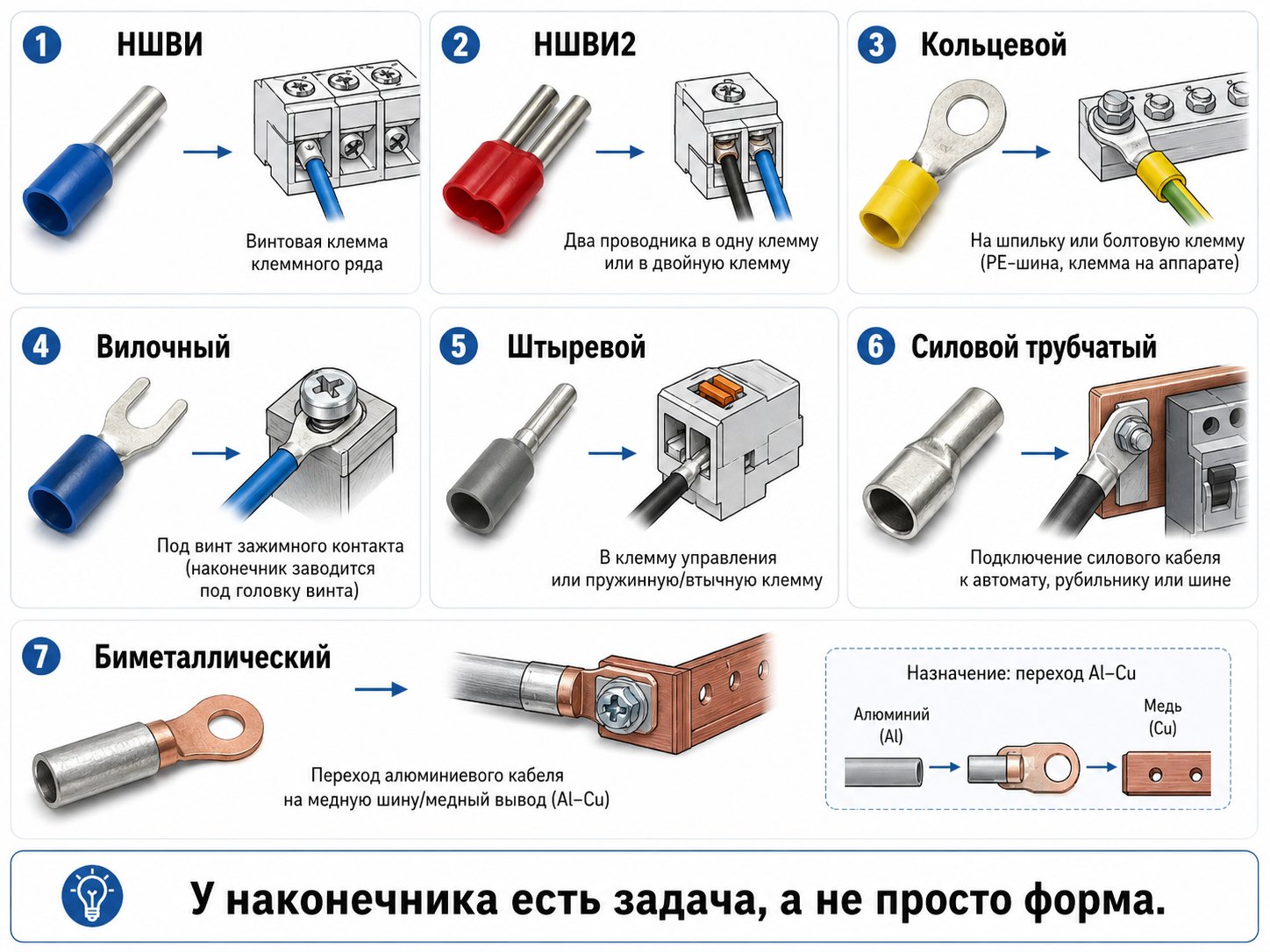

Основные виды наконечников

Вид наконечника	Назначение	Типовое применение
НШВИ / НШВИ2	Оконцевание гибких многопроволочных проводов	Цепи управления, клеммные ряды, подключение ПЛК, реле, маломощных аппаратов. НШВИ2 применяют для двух проводников в одной разрешенной клемме.
Кольцевой наконечник	Подключение под болт или шпильку	PE-шины, силовые аппараты, болтовые клеммы, надежные соединения, где случайное выпадение недопустимо.
Вилочный наконечник	Подключение под винт с возможностью быстрого демонтажа	Цепи управления и сервисные подключения, если такой тип допускается аппаратом и условиями эксплуатации.
Штыревой наконечник	Подключение к некоторым клеммам и аппаратам	Цепи управления, малые сечения, специальные клеммные решения.
Трубчатый кабельный наконечник	Оконцевание силового кабеля	Подключение к автоматам, рубильникам, шинам, двигателям, частотным преобразователям.
Гильза соединительная	Соединение проводников между собой	Ремонтные, монтажные и кабельные соединения, где соединение должно быть механически и электрически устойчивым.
Биметаллический наконечник	Переход алюминий-медь	Подключение алюминиевого кабеля к медной шине или медному выводу при наличии соответствующего проектного решения.

Опрессовка: что происходит с проводом и наконечником

Опрессовка — это механическое сжатие наконечника или гильзы вокруг жилы проводника с помощью специального инструмента. В результате проволоки жилы и металл наконечника образуют плотное соединение с низким переходным сопротивлением и устойчивостью к механическим воздействиям.

Качественная опрессовка не должна быть «примерно похожей». Она должна соответствовать сечению проводника, типу наконечника, форме матрицы и требованиям производителя. Для НШВИ используются одни клещи и профиль обжима, для силовых кабельных наконечников — другие, для гильз — третьи. Универсальные пассатижи здесь работают примерно как молоток в часовой мастерской: ударить можно, но результат предсказуем не всегда.

С инженерной точки зрения смысл опрессовки прост: снизить переходное сопротивление, исключить расползание жил, обеспечить повторяемость монтажа и сделать контакт устойчивым к вибрации, температурным циклам и обслуживанию.

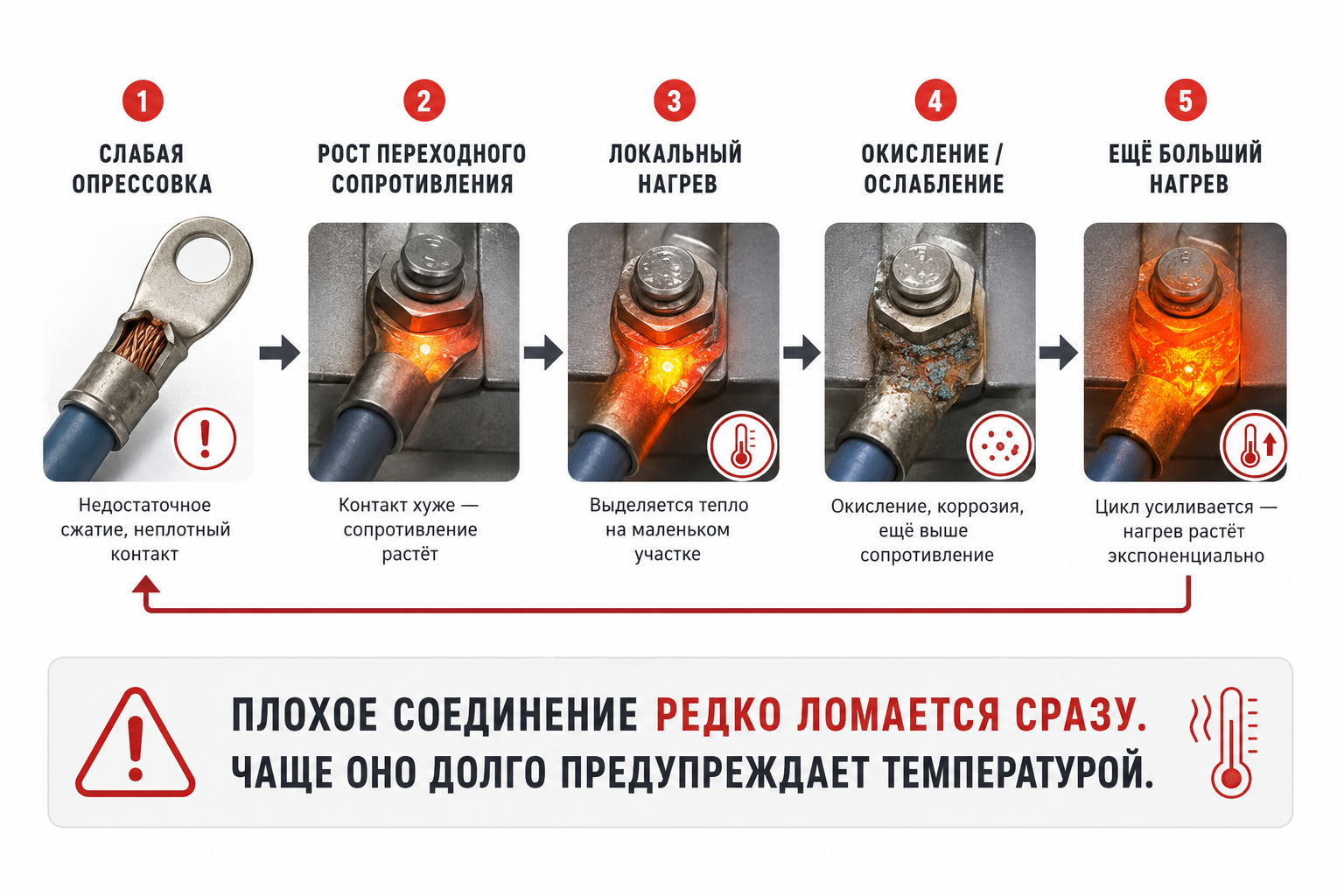

Почему плохое соединение греется

Любое контактное соединение имеет переходное сопротивление. В норме оно мало и не вызывает опасного нагрева. Но если контакт слабый, площадь фактического соприкосновения уменьшается, появляются микрозазоры, оксидные пленки, локальные точки нагрева. При прохождении тока тепловыделение растет по закону P = I²R: чем выше ток и сопротивление, тем больше тепла выделяется именно в проблемном месте.

Дальше начинается неприятная цепочка: нагрев ускоряет окисление и старение изоляции, контактное усилие может снижаться, сопротивление растет еще больше, температура снова повышается. В силовой цепи это может привести к обугливанию изоляции, оплавлению клеммы, отказу аппарата или пожару. В цепях управления результат мягче, но тоже неприятный: плавающие сигналы, ложные аварии, периодические отказы, которые появляются ровно тогда, когда инженер уже уехал с объекта.

Клеммы в квартирном щите и промышленном НКУ: разница есть

На первый взгляд клемма в квартирном щитке и клемма в промышленном шкафу управления похожи: пластик, металл, винт или пружина, место для маркировки. Но условия работы отличаются заметно.

В квартирном щите обычно меньше цепей, ниже токи управления, проще диагностика и меньше внешних воздействий. В промышленном НКУ появляются длинные кабельные линии, двигатели, преобразователи частоты, вибрация, пыль, температурные перепады, цепи КИПиА, слабые аналоговые сигналы 4–20 мА, интерфейсы RS-485, дискретные сигналы от концевиков и аварийных датчиков. Ошибка в клеммном ряду здесь может привести не просто к отключению розетки, а к остановке линии, насоса, вентиляции или технологического участка.

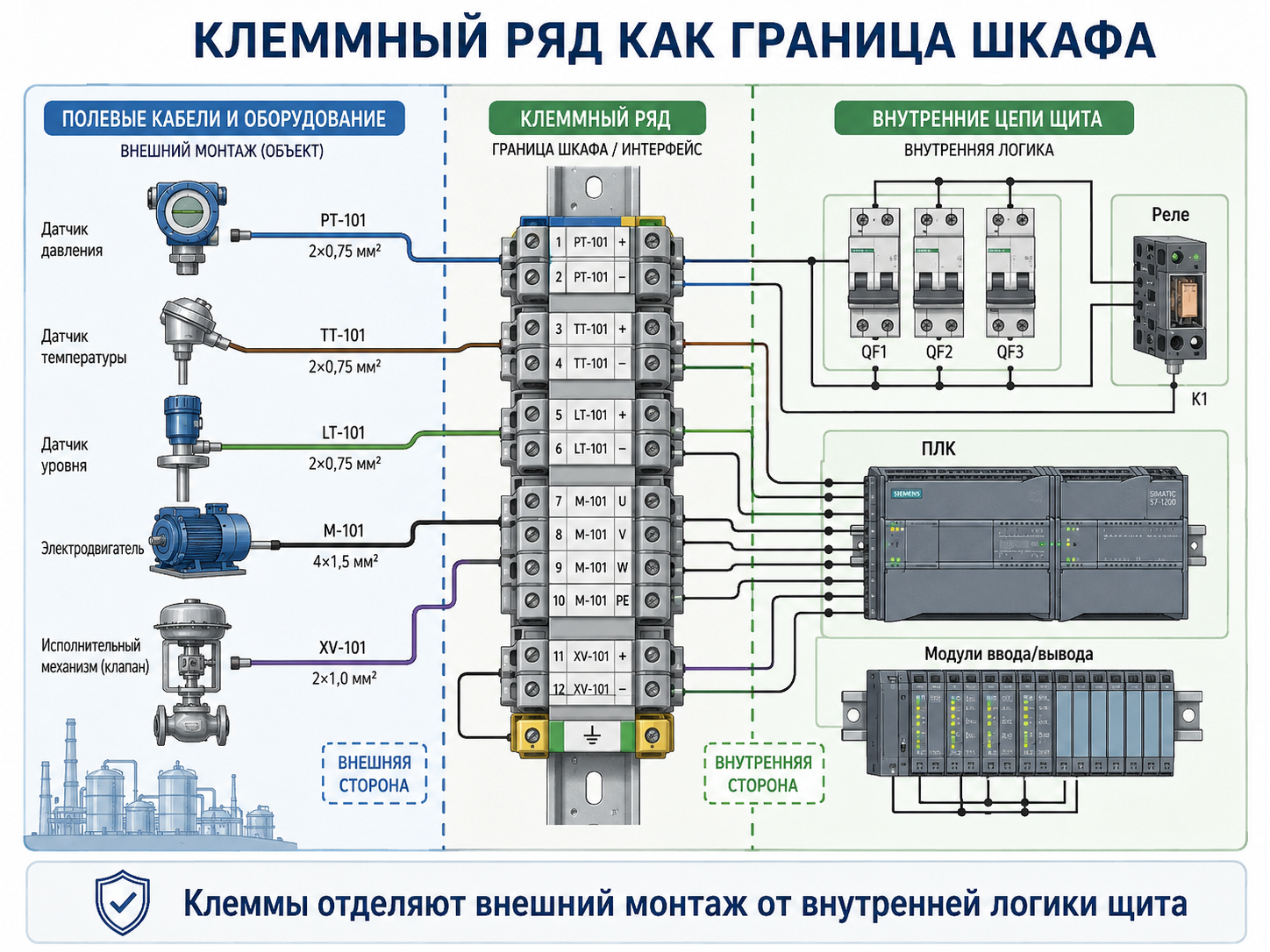

Поэтому в промышленном щите клеммный ряд проектируется как полноценная часть изделия. У него есть логика, запас, маркировка, разделение по цепям и удобство обслуживания. Идеально, когда наладчик открывает шкаф и понимает схему не по вдохновению, а по маркировке.

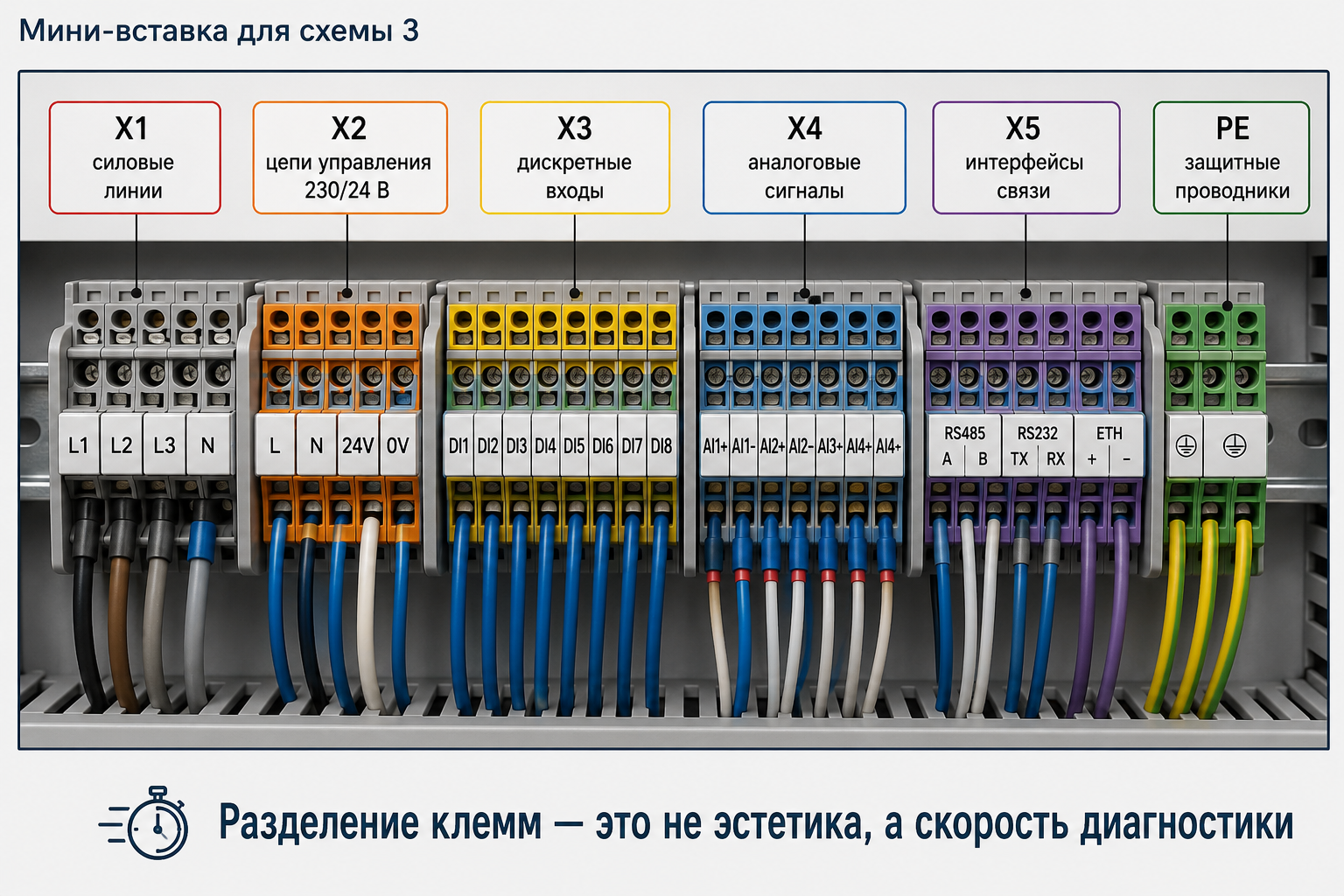

Практическое разделение клеммных рядов в шкафу

· Силовые цепи отдельно. Питание двигателей, насосов, нагревателей, вентиляторов и прочих мощных нагрузок не смешивают с цепями КИПиА.

· Цепи управления отдельно. Кнопки, реле, контакторы, катушки, сигналы разрешения и блокировок должны иметь понятную структуру.

· Аналоговые сигналы отдельно. Датчики 4–20 мА, 0–10 В, RTD и экранированные линии лучше группировать так, чтобы снизить риск помех и упростить проверку.

· PE и N отдельно и корректно. Защитные и рабочие нулевые проводники не должны превращаться в общий «синий-зеленый клубок».

· Клеммы внешнего интерфейса отдельно. Связь с верхним шкафом автоматизации, SCADA, телемеханикой или внешним ПЛК удобно выводить на отдельный клеммный блок.

· Резерв клемм. На объекте почти всегда появляется «еще один датчик», «еще один сухой контакт» или «временный сигнал, который потом становится постоянным».

Как выбрать клеммы для электрощита

Выбор клемм начинается не с каталога, а с задачи. Нужно понимать ток, напряжение, тип проводника, сечение, условия эксплуатации, необходимость разъединения, частоту обслуживания и требования к маркировке. Клемма должна подходить не «примерно», а по параметрам.

Особенно внимательно выбирают клеммы для цепей с повышенным током, для PE-проводников, для трансформаторов тока, для аналоговых сигналов и для шкафов, где важна ремонтопригодность без остановки всего объекта.

Критерий выбора	Что проверить
Номинальный ток и напряжение	Клемма должна соответствовать рабочим параметрам цепи с учетом условий эксплуатации и документации производителя.
Сечение проводника	Важно проверить диапазон допустимых сечений для жестких и гибких жил, а также влияние наконечника на фактический диаметр.
Тип жилы	Однопроволочная, многопроволочная, гибкая, сверхгибкая. Для гибких жил чаще требуется наконечник или клемма, допускающая такой проводник.
Материал проводника	Медь, алюминий или переход Al/Cu. Для алюминия нужны соответствующие клеммы, пасты и решения, разрешенные производителем.
Способ зажима	Винт, пружина, push-in, болтовое соединение. У каждого варианта свои плюсы, ограничения и требования к подготовке проводника.
Маркировка и аксессуары	Перемычки, тестовые гнезда, разделители, торцевые крышки, маркировочные площадки, держатели предохранителей.
Условия объекта	Вибрация, температура, влажность, агрессивная среда, пыль, требования к обслуживанию.
Производственная повторяемость	Для серийной сборки важны скорость монтажа, доступность комплектующих и единый стандарт инструмента.

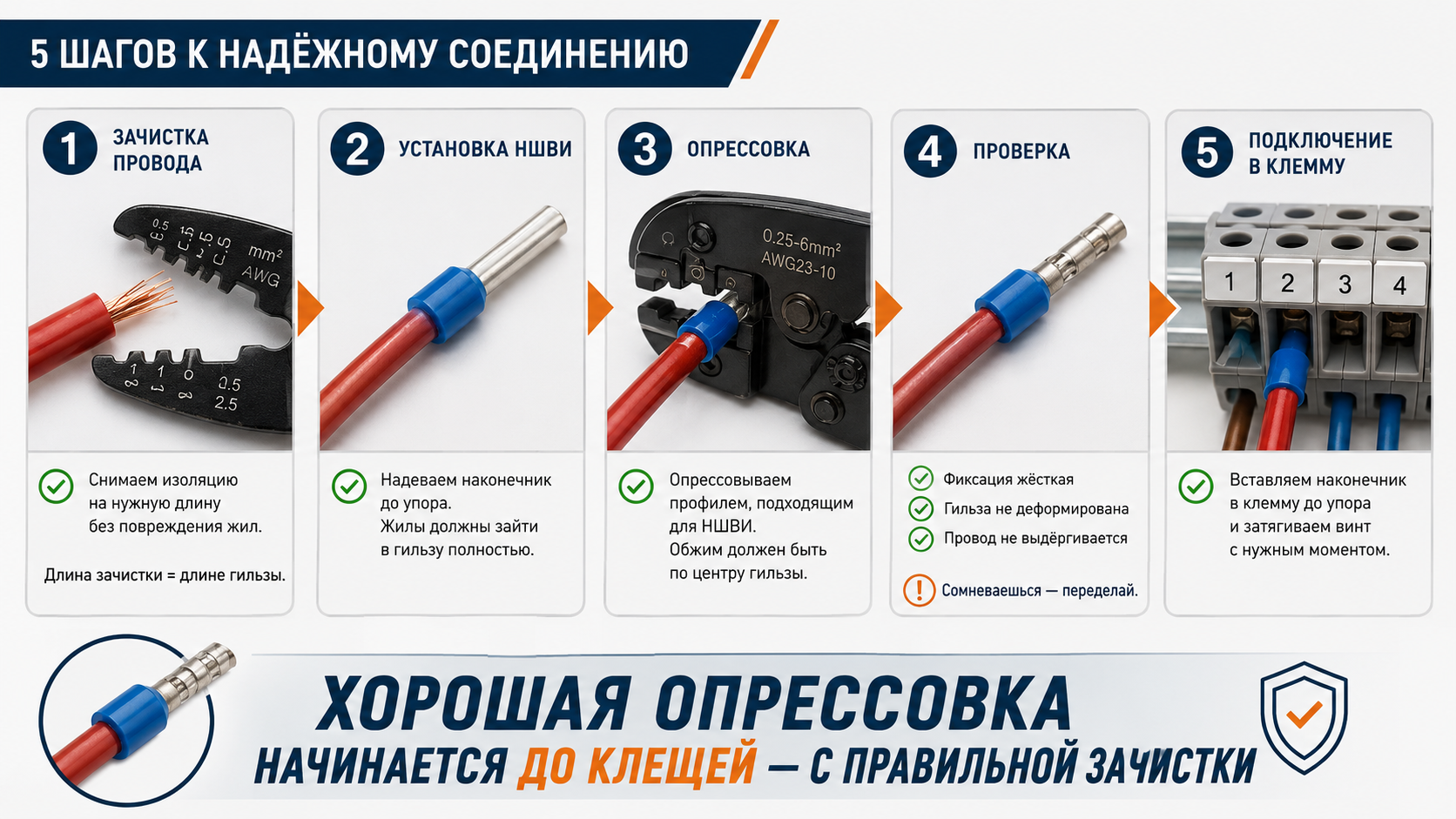

Опрессовка НШВИ: практические правила

НШВИ — один из самых распространенных наконечников в щитовой сборке. Он применяется для оконцевания гибких проводников в цепях управления, сигнализации, питания маломощных устройств, подключения реле, клемм и модулей автоматики.

Главное правило: наконечник выбирают под фактическое сечение жилы, а инструмент — под тип наконечника. Изоляция снимается на длину, соответствующую металлической части наконечника и требованиям клеммы. Проволоки жилы не должны быть подрезаны, перекручены, распушены или частично не вошедшими в гильзу.

1. Проверить сечение провода. Не подбирать НШВИ «на глаз». Цвет юбки помогает, но не заменяет проверку маркировки и сечения.

2. Снять изоляцию на нужную длину. Слишком короткая зачистка дает плохой контакт, слишком длинная оставляет оголенную часть вне клеммы.

3. Вставить жилу до упора. Все проволоки должны войти в металлическую гильзу.

4. Опрессовать подходящим инструментом. Клещи должны соответствовать форме и размеру гильзы. Для регулярной сборки лучше использовать инструмент с храповым механизмом.

5. Проверить визуально и механически. Нет трещин, перекоса, распушенных жил, продавленной изоляции. Легкое контрольное усилие не должно выдергивать проводник.

6. Подключить в клемму по инструкции производителя. Особенно важно не вставлять два наконечника в одну клемму, если это не предусмотрено. Для двух проводов используют двойной наконечник или специальную клемму.

Опрессовка силовых кабельных наконечников

В силовой части щита требования еще жестче. Здесь соединение работает при значительных токах, а последствия ошибки заметно серьезнее. Силовой кабельный наконечник должен соответствовать материалу и сечению жилы, типу аппарата, диаметру болта, расчетному току и условиям монтажа.

Для медных кабелей обычно применяют медные луженые наконечники. Для алюминиевых кабелей — алюминиевые или биметаллические решения, если подключение идет к медным шинам или выводам. Нельзя просто зажать алюминий «куда-нибудь на медь» и надеяться на дружбу металлов: электрохимия таких надежд обычно не разделяет.

При опрессовке силовых наконечников особенно важно использовать правильную матрицу, количество обжимов, направление обжима и инструмент с достаточным усилием. После опрессовки проверяют отсутствие трещин, деформаций, оголенных проволок, неполной посадки жилы и повреждения изоляции.

Что проверять	Почему это важно
Сечение и класс жилы	Наконечник должен соответствовать конструкции проводника. Гибкая жила и секторная жила требуют разного подхода.
Материал жилы и наконечника	Медь, алюминий и биметалл имеют разные требования к соединению.
Диаметр отверстия под болт	Отверстие не должно быть ни слишком большим, ни неподходящим для крепежа аппарата или шины.
Матрица и профиль обжима	Неправильная матрица может дать слабый контакт или разрушить гильзу.
Момент затяжки болта	Недотяжка греется, перетяжка повреждает соединение или аппарат.
Площадь контакта	Поверхности должны прилегать корректно, без перекоса, грязи, краски и посторонних включений.
Термоусадка и маркировка	Защищают место перехода и упрощают последующее обслуживание.

Типичные ошибки при клеммировании и опрессовке

Ошибка	К чему приводит	Как правильно
Гибкую жилу зажимают без наконечника в неподходящую винтовую клемму	Часть проволок не участвует в контакте, соединение ослабевает и греется	Использовать НШВИ или клемму, допускающую такой тип проводника без наконечника
Два провода вставляют в одну клемму без разрешения производителя	Один провод может зажаться хуже, диагностика усложняется, повышается риск выпадения	Использовать двойной наконечник, распределительную клемму или отдельные точки подключения
Наконечник выбран не по сечению	Слабая опрессовка или повреждение жилы	Подбирать наконечник строго по сечению и типу жилы
Опрессовка выполнена пассатижами	Нет гарантии контактного усилия и повторяемости	Использовать профильный инструмент с подходящей матрицей
Слишком длинная зачистка	Оголенная часть может попасть в соседнюю цепь или снизить степень защиты	Соблюдать длину зачистки по маркировке клеммы и документации
Слишком короткая зачистка	В контакт попадает изоляция, жила зажимается неполностью	Контролировать длину зачистки перед опрессовкой
Скрутка вместо клеммы или гильзы	Нестабильное соединение, нагрев, отсутствие нормальной ремонтопригодности	Применять допустимые соединительные устройства и гильзы
Лужение гибкой жилы под винтовую клемму	При нагреве и нагрузке припой может «поплыть», контактное усилие снижается	Не лудить жилы, если это не предусмотрено производителем клеммы; применять наконечники
Нет маркировки клемм	Поиск неисправности занимает часы вместо минут	Маркировать клеммы, кабели, проводники и цепи по схеме
Силовое и сигнальное подключение смешано в одной зоне	Повышается риск помех, ошибок подключения и неудобства обслуживания	Разделять клеммные ряды по назначению и напряжению

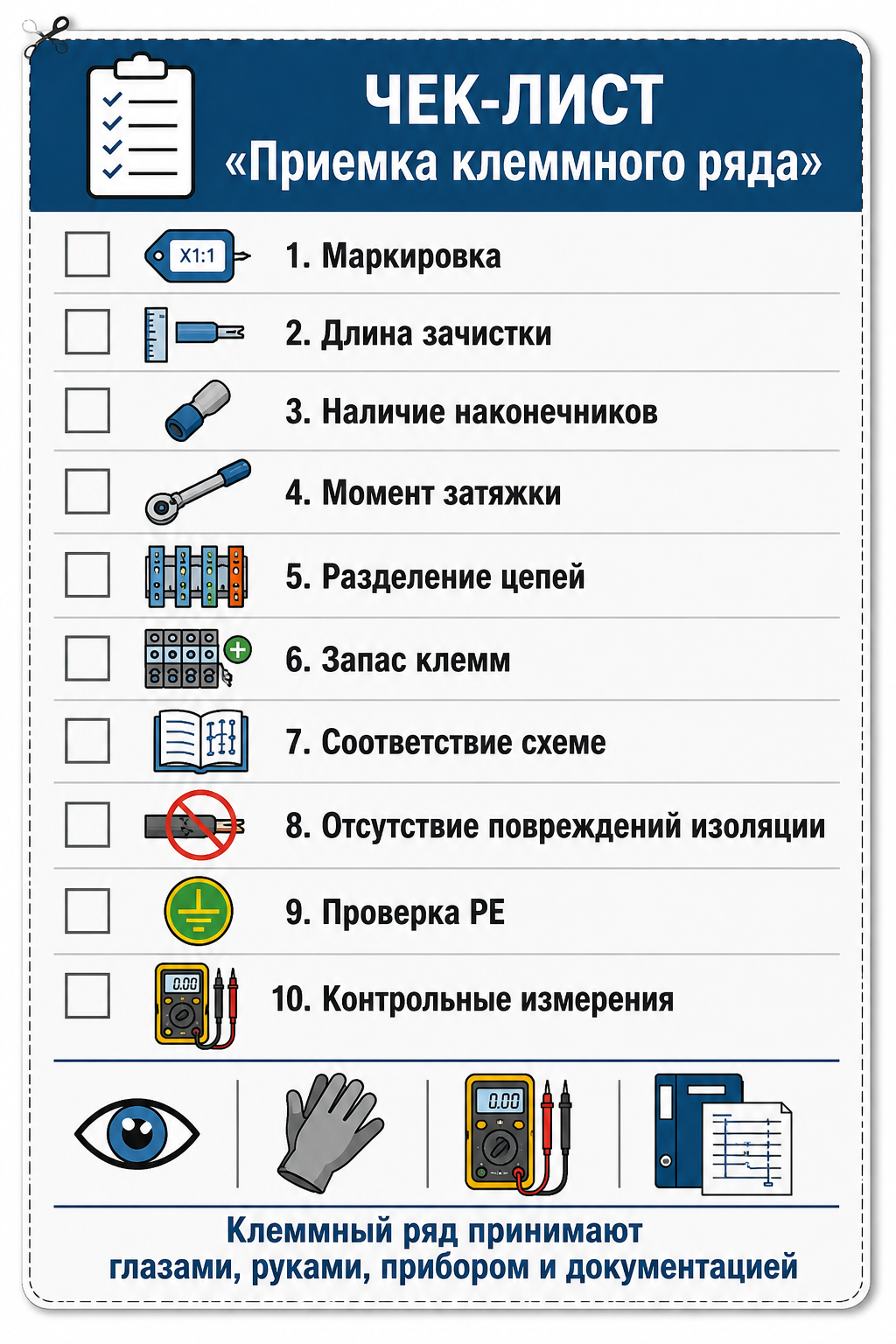

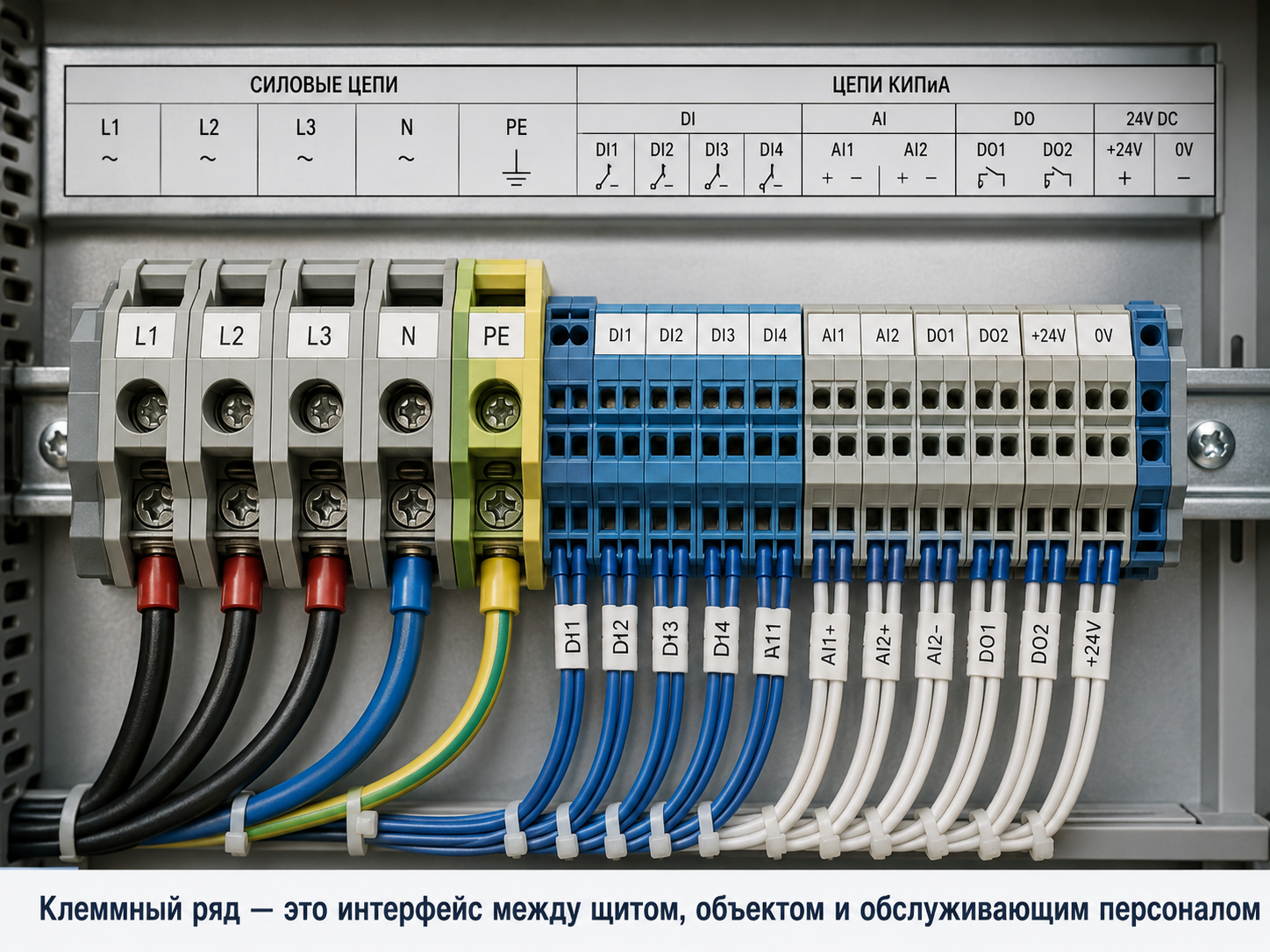

Практический блок: как должен выглядеть хороший клеммный ряд

Хороший клеммный ряд можно узнать не по цене клемм, а по логике. Цепи сгруппированы, маркировка читается, провода заведены без натяга, запас понятен, перемычки установлены штатно, экранные проводники обработаны аккуратно, PE подключен правильно, а наладчик может измерить сигнал, не разбирая полшкафа.

В шкафах управления и НКУ клеммный ряд желательно проектировать еще на стадии схемы. Тогда сборщик не будет на производстве изобретать архитектуру по месту, а монтажник на объекте не будет гадать, куда завести кабель от насоса, датчика давления или внешнего шкафа автоматики.

· Группировка по функционалу. Вводы, отходящие линии, цепи управления, КИПиА, связь, PE/N — каждая группа на своем месте.

· Запас клемм. Практичный резерв обычно дешевле, чем переделка шкафа на объекте.

· Понятная маркировка. Номер клеммы должен совпадать со схемой, кабельным журналом и маркировкой проводника.

· Доступ к проверке. Тестовые отверстия, разъединительные клеммы и измерительные точки нужны не для красоты, а для ПНР и сервиса.

· Механическая аккуратность. Провода не должны натягивать клемму, пережиматься крышкой кабель-канала или мешать закрытию двери.

· Разделение цепей. Силовые кабели, аналоговые сигналы и интерфейсы связи не должны жить как соседи в коммунальной квартире.

· Документация. Схема, спецификация клемм, кабельный журнал и маркировка должны быть согласованы между собой

Нюансы для шкафов АСУ ТП и КИПиА

В шкафах автоматизации клеммы работают не только с силовыми цепями, но и с сигналами. Датчик давления 4–20 мА, термосопротивление Pt100, концевой выключатель, сухой контакт аварии, интерфейс RS-485 — все это требует аккуратного подключения и понятной схемы.

Главная ошибка — относиться к сигнальным цепям как к «мелким проводкам, которые потом как-нибудь подключим». Именно на таких мелочах возникают помехи, ложные срабатывания, плавающие аналоговые значения и загадочные ошибки связи. Чем сложнее объект, тем меньше места для импровизации в клеммном ряду.

Цепь	Практический нюанс
Аналоговые сигналы 4–20 мА	Желательно группировать отдельно, использовать экранированный кабель по проекту, правильно обрабатывать экран.
RTD / термосопротивления	Важно соблюдать схему подключения 2/3/4 провода, не путать жилы и клеммы измерительного модуля.
Дискретные входы	Разделять общие потенциалы, учитывать питание датчиков и защиту цепей.
RS-485 / Modbus RTU	Соблюдать полярность, экранирование, топологию, терминаторы и отдельную маркировку интерфейса.
Цепи 24 В DC	Не смешивать бессистемно с 230 В AC, предусматривать распределение питания и защиту групп.
Сухие контакты аварий	Маркировать состояние контакта, назначение сигнала и принадлежность оборудования.

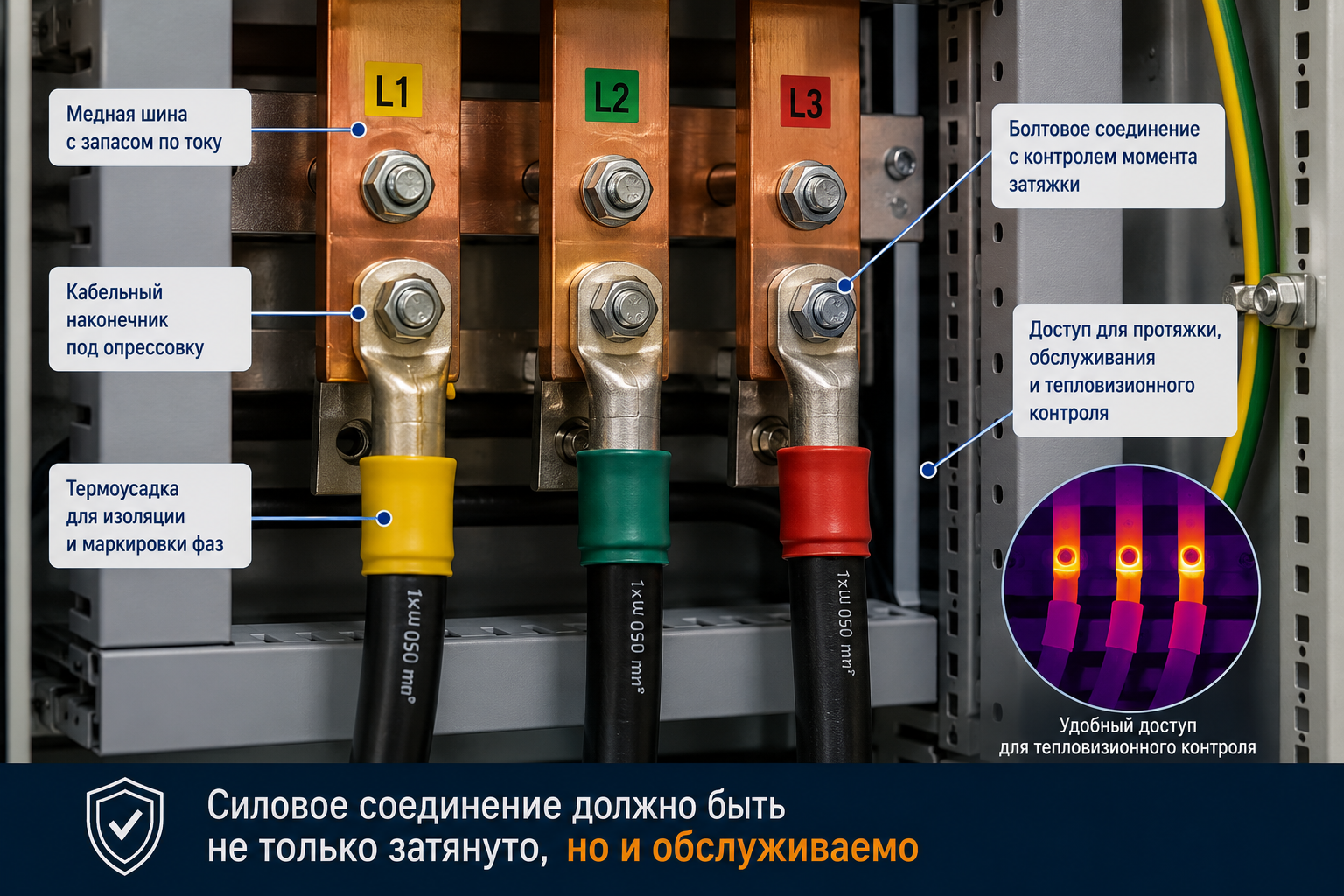

Нюансы для силовых щитов, ВРУ и ГРЩ

В силовых щитах основное внимание уделяют допустимому току, нагреву, электродинамической стойкости, качеству болтовых соединений и доступности обслуживания. Здесь клемма или наконечник должны выдерживать не только нормальный рабочий режим, но и последствия аварийных токов в пределах расчетных условий.

Особенно внимательно проверяют места подключения вводных и отходящих кабелей, соединения с шинами, переходы на аппараты, цепи PEN/PE/N и участки, где возможна вибрация или температурные циклы. В крупных НКУ контроль соединений часто дополняют тепловизионным обследованием после ввода в работу и в рамках обслуживания.

· Подключение вводного кабеля должно иметь достаточный радиус изгиба и не создавать механическую нагрузку на аппарат.

· Кабельный наконечник должен прилегать к контактной площадке всей рабочей поверхностью, без перекоса.

· Болтовые соединения затягиваются моментом, указанным производителем аппарата или шины.

· После транспортировки крупного щита полезен контроль ответственных соединений перед подачей напряжения.

· При ПНР желательно фиксировать результаты визуального контроля и измерений, а для нагруженных щитов — проводить тепловизионный контроль после выхода на рабочий режим.

Как качество соединений связано со стоимостью щита

Иногда при сравнении коммерческих предложений заказчик видит только крупные позиции: корпус, автоматы, ПЛК, частотники, рубильники, шины. Клеммы, наконечники, маркировка, перемычки и инструментальная опрессовка кажутся мелочью. Но именно эти мелочи сильно влияют на трудоемкость, надежность и внешний вид изделия.

Дешевый щит можно собрать быстро, если не тратить время на маркировку, правильные наконечники, запас клемм, отдельные группы и аккуратную прокладку проводов. Но экономия на соединениях часто возвращается уже на объекте: дольше монтаж, больше вопросов при ПНР, сложнее обслуживание, выше риск нагрева и отказов.

Профессиональная сборка щита — это не только подбор аппаратов по номиналу. Это дисциплина соединений: какие проводники, какие наконечники, какие клеммы, какой инструмент, какой момент затяжки, какая маркировка и как все это будет обслуживаться через год.

Когда нужно обращаться к производителю щитов

· Нужно собрать ВРУ, ГРЩ, ЩР, ЩСУ, НКУ 0,4 кВ или шкаф управления по проекту.

· Требуется клеммный блок для связи с внешним шкафом автоматизации, ПЛК или SCADA.

· Нужно модернизировать старый щит и заменить перегревающиеся соединения.

· Есть проблемы с периодическим срабатыванием автоматики, нагревом клемм, запахом изоляции или нестабильными сигналами.

· Необходимо организовать подключение датчиков, исполнительных механизмов, насосов, задвижек, частотных преобразователей и удаленных сигналов.

· Нужна сборка не «как получится», а с документацией, маркировкой, ПНР и нормальной ремонтопригодностью.

Советы профессионалов

7. Не выбирайте клеммы в последнюю очередь. Клеммный ряд должен проектироваться вместе со схемой, а не «добавляться по месту».

8. Не смешивайте разные типы цепей без необходимости. Силовые, сигнальные и интерфейсные цепи требуют разного подхода к подключению.

9. Не экономьте на инструменте. Хорошие наконечники не спасут ситуацию, если их обжимают неподходящими клещами.

10. Соблюдайте момент затяжки. Сильнее не значит надежнее. Иногда сильнее значит «сломали аппарат».

11. Используйте двойные наконечники там, где нужно два провода. Но только если клемма допускает такое подключение.

12. Маркируйте все, что потом придется искать. А искать придется почти все.

13. Проверяйте соединения до подачи напряжения. Визуальный контроль, механическая проверка, прозвонка и сверка со схемой экономят много нервов.

14. Фиксируйте изменения в документации. Провод, добавленный «временно», обычно живет в шкафу дольше некоторых сотрудников.

FAQ: частые вопросы

Можно ли зажимать многожильный гибкий провод без НШВИ?

Можно только если это прямо допускается конструкцией клеммы и производителем. Во многих винтовых клеммах для гибких жил применяют наконечники, чтобы жилы не распушались и контакт был стабильным.

Можно ли вставлять два провода в одну клемму?

Только если клемма рассчитана на такое подключение. В остальных случаях используют отдельные клеммы, перемычки или двойной наконечник НШВИ2 при соответствующем разрешении производителя.

Почему нельзя обжимать наконечники пассатижами?

Потому что пассатижи не обеспечивают расчетную геометрию, усилие и повторяемость. Внешне наконечник может выглядеть зажатым, но контактное сопротивление и механическая прочность будут непредсказуемыми.

Нужно ли протягивать винтовые клеммы?

Для винтовых соединений регламент обслуживания зависит от типа клеммы, условий эксплуатации и инструкции производителя. Важно не заниматься бесконечной «дотяжкой на всякий случай», а соблюдать момент затяжки и регламент.

Зачем нужны разъединительные клеммы?

Они позволяют отключать, измерять или проверять цепь без демонтажа проводов. Это особенно удобно в цепях КИПиА, измерения и ПНР.

Почему греется клемма в щите?

Частые причины: слабая затяжка, неподходящий наконечник, плохая опрессовка, превышение допустимого тока, окисление, неправильный материал соединения, повреждение проводника или плохой контакт с аппаратом.

Как понять, что опрессовка выполнена правильно?

Проводник полностью вошел в гильзу, нет распущенных жил, трещин, перекоса и повреждения изоляции; профиль обжима соответствует инструменту и наконечнику; соединение выдерживает механическую проверку и соответствует требованиям производителя.

Заключение: надежность щита начинается с контакта

Клеммы, наконечники и опрессовка — не второстепенные детали, а основа надежного электрощита. Именно они связывают схему с реальным объектом: кабелями, датчиками, двигателями, насосами, шкафами автоматики и операторскими сигналами.

Если соединения выполнены грамотно, щит проще монтировать, проверять, обслуживать и модернизировать. Если соединения выполнены плохо, даже дорогая автоматика будет работать в режиме «почему опять не видит датчик».

ООО ИК «ЭЛТЕКО» выполняет сборку электрощитов, НКУ 0,4 кВ, ВРУ, ГРЩ, ЩР, ЩСУ и шкафов управления с учетом требований проекта, нормальной компоновки, маркировки, клеммных рядов и последующего обслуживания. Свяжитесь с нами, если нужен расчет, изготовление или модернизация щита под ваш объект.

Смотрите также

· НКУ 0,4 кВ: что это такое, из чего состоит и где применяется

· ГРЩ 0,4 кВ: назначение, состав и особенности сборки

· ВРУ: что это такое и чем отличается от ГРЩ и ЩР

· УЗО, дифавтомат и автоматический выключатель: в чем разница

· Как выбрать сечение кабеля: ток, мощность, длина и способ прокладки

· Шкаф управления насосами: функции, защита и автоматика

Список источников

1. ГОСТ IEC 60947-7-1-2016. Клеммные колодки для медных проводников — https://docs.cntd.ru/document/1200145617

2. ГОСТ IEC 60947-7-2-2016. Клеммные колодки защитных проводников — https://docs.cntd.ru/document/1200145618

3. ГОСТ 10434-82. Соединения контактные электрические. Классификация. Общие технические требования — https://docs.cntd.ru/document/1200007235

4. ГОСТ Р 72409.1.1-2025 / МЭК 61238-1-1:2018. Гильзы кабельные соединительные, закрепляемые методом механической опрессовки — https://docs.cntd.ru/document/1314634992/titles/7DK0KB

5. ГОСТ 22483-2021 / IEC 60228:2004. Жилы токопроводящие для кабелей, проводов и шнуров — https://docs.cntd.ru/document/1200179564

6. ГОСТ IEC 61439-1-2024. НКУ. Общие требования — https://docs.cntd.ru/document/1310381161

7. ПУЭ. Глава 4.1. Распределительные устройства напряжением до 1 кВ — https://docs.cntd.ru/document/1200031979

8. IEC 60947-7-1:2025. Terminal blocks for copper conductors — https://webstore.iec.ch/en/publication/72949

9. IEC 60352-2:2024. Solderless connections - crimped connections — https://webstore.iec.ch/en/publication/68899

10. NASA-STD-8739.4. Workmanship Standard for Crimping, Interconnecting Cables, Harnesses, and Wiring — https://standards.nasa.gov/standard/NASA/NASA-STD-87394

11. F. Galliana et al. The Effect of Thermal Stresses on the Electrical Resistance of Crimped Connections — https://link.springer.com/article/10.1007/s12647-022-00574-1

12. J. R. Riba Ruiz et al. Analysing the Pressure Effect on the Contact Resistance of Electrical Connections — https://upcommons.upc.edu/bitstreams/a8d772bb-2e41-40a8-81db-beb191c9467d/download

13. Phoenix Contact. Ferrules: conductor processing and wiring — https://www.phoenixcontact.com/en-de/products/ferrules

14. WAGO. Using Ferrules — https://www.wago.com/global/building-technology/electrical-installers/helpful-tips/ferrules

15. Weidmüller. Wire end ferrules and crimp defects — https://www.weidmueller.com/int/products/workplace_accessories/tools/wire_end_ferrules.jsp

16. Schneider Electric. Wiring best practices for terminal blocks — https://product-help.schneider-electric.com/Machine%20Expert/V1.1/en/tm5commhw/tm5commhw/Expert_-_M_-_General_Rules_for_implementing/Expert_-_M_-_General_Rules_for_implementing-3.htm
