Клеммный блок связи со шкафом автоматизации: команды, состояния и сигналы

В хорошем шкафу управления связь с внешним миром не заканчивается фразой «подключите куда-нибудь сюда». Между шкафом автоматизации, силовой частью, датчиками, исполнительными механизмами и верхним уровнем обычно стоит понятная, подписанная и проверяемая точка подключения - клеммный блок связи.

На первый взгляд это простая вещь: клеммы, маркировка, перемычки, иногда реле, предохранители, разъединительные клеммы и экраны кабелей. Но в реальности именно здесь решается, будет ли объект запускаться спокойно или монтажник с инженером АСУ ТП будут два дня выяснять, где «потерялась готовность», почему насос не стартует, почему авария висит постоянно, а сигнал 4-20 мА ведет себя как настроение в понедельник утром.

Эта статья объясняет, что такое клеммный блок связи со шкафом автоматизации, какие команды, состояния и сигналы через него передают, как его правильно закладывать в проект и почему для промышленного щита это не мелочь, а один из признаков зрелой инженерной сборки.

В статье разберем:

·       что называют клеммным блоком связи;

·       чем команды отличаются от состояний и сигналов;

·       какие цепи обычно выводят на клеммы;

·       как проектировать клеммный ряд для ПЛК, релейной автоматики и удаленной АСУ ТП;

·       какие ошибки чаще всего приводят к ложным авариям, помехам и долгому ПНР;

·       что указать в ТЗ на шкаф, чтобы производитель сразу заложил правильный интерфейс.

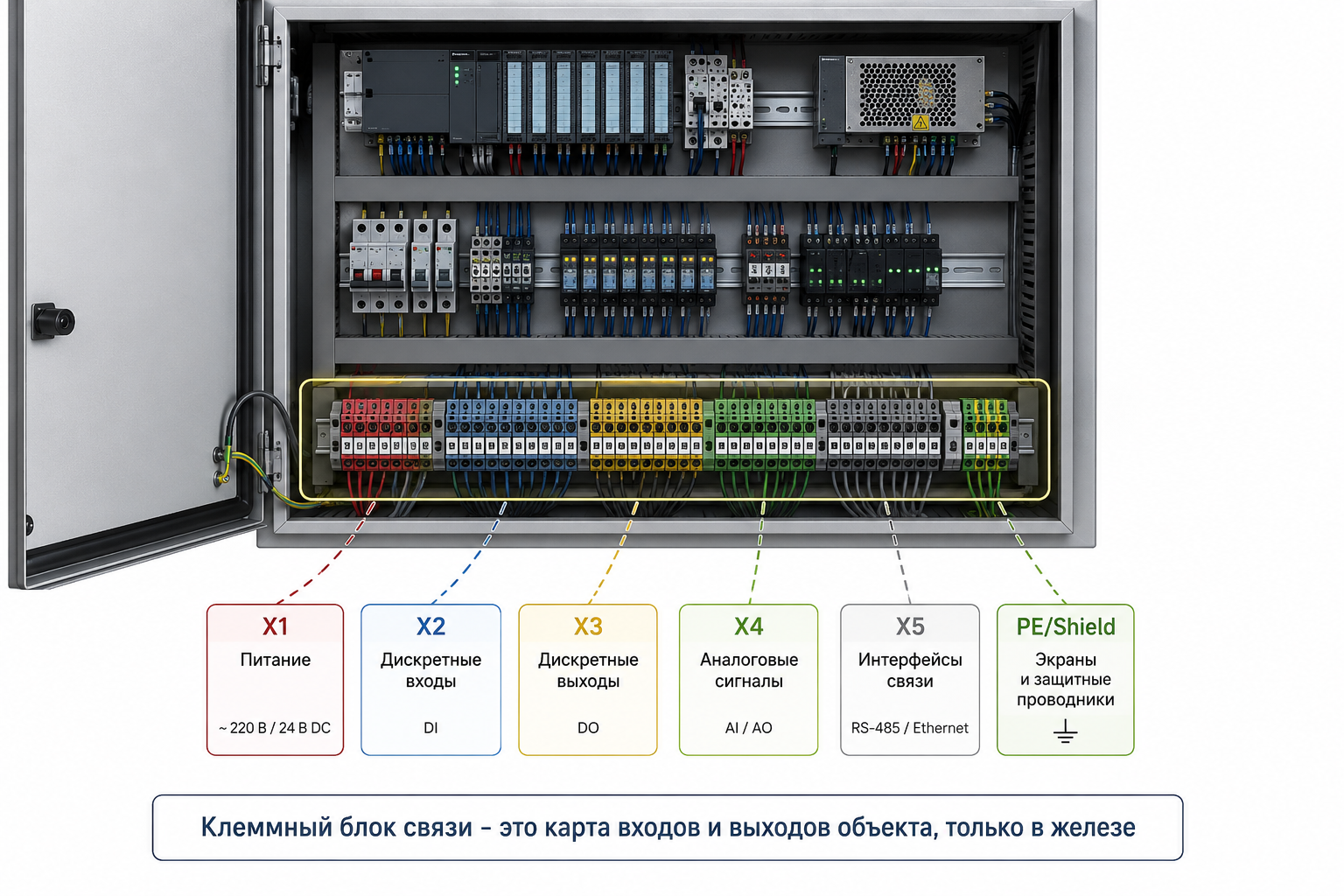

Что такое клеммный блок связи

Клеммный блок связи - это организованный набор клемм, через который шкаф управления или НКУ подключается к внешним устройствам: датчикам, исполнительным механизмам, другим шкафам, ПЛК, диспетчеризации, SCADA, системам пожарной автоматики, частотным преобразователям, локальным постам управления и цепям сигнализации.

Если сказать проще, это интерфейс между внутренней логикой шкафа и объектом. Внутри шкафа производитель может аккуратно развести автоматы, реле, ПЛК, контакторы и блоки питания. Но объект оживает только тогда, когда к этому шкафу подключают кабели снаружи: команды, разрешения, обратные связи, аварии, аналоговые датчики, линии связи и защитные цепи.

Правильно выполненный клеммный блок должен быть понятен не только сборщику, который его делал, но и инженеру на объекте через год. И даже через пять лет, когда схема уже лежит в архиве, а задача звучит бодро: «надо срочно понять, почему не запускается линия».

Где применяется клеммный блок связи

Клеммный блок связи нужен почти в каждом шкафу, где есть не только распределение питания, но и управление. Чем сложнее объект, тем выше роль клеммного ряда. В бытовом щитке достаточно аккуратного подключения линий. В промышленном шкафу без продуманного клеммного интерфейса быстро появляются хаос, случайные перемычки и «временные решения», которые живут дольше официальной схемы.

Особенно важен клеммный блок в проектах, где силовой шкаф и шкаф автоматизации выполняются отдельно. Например, один шкаф отвечает за питание двигателей и защиту, второй - за ПЛК, алгоритмы, HMI и диспетчеризацию. Между ними нужна понятная связка: команды от автоматики, подтверждения от силовой части, аварии, блокировки и сервисные сигналы.

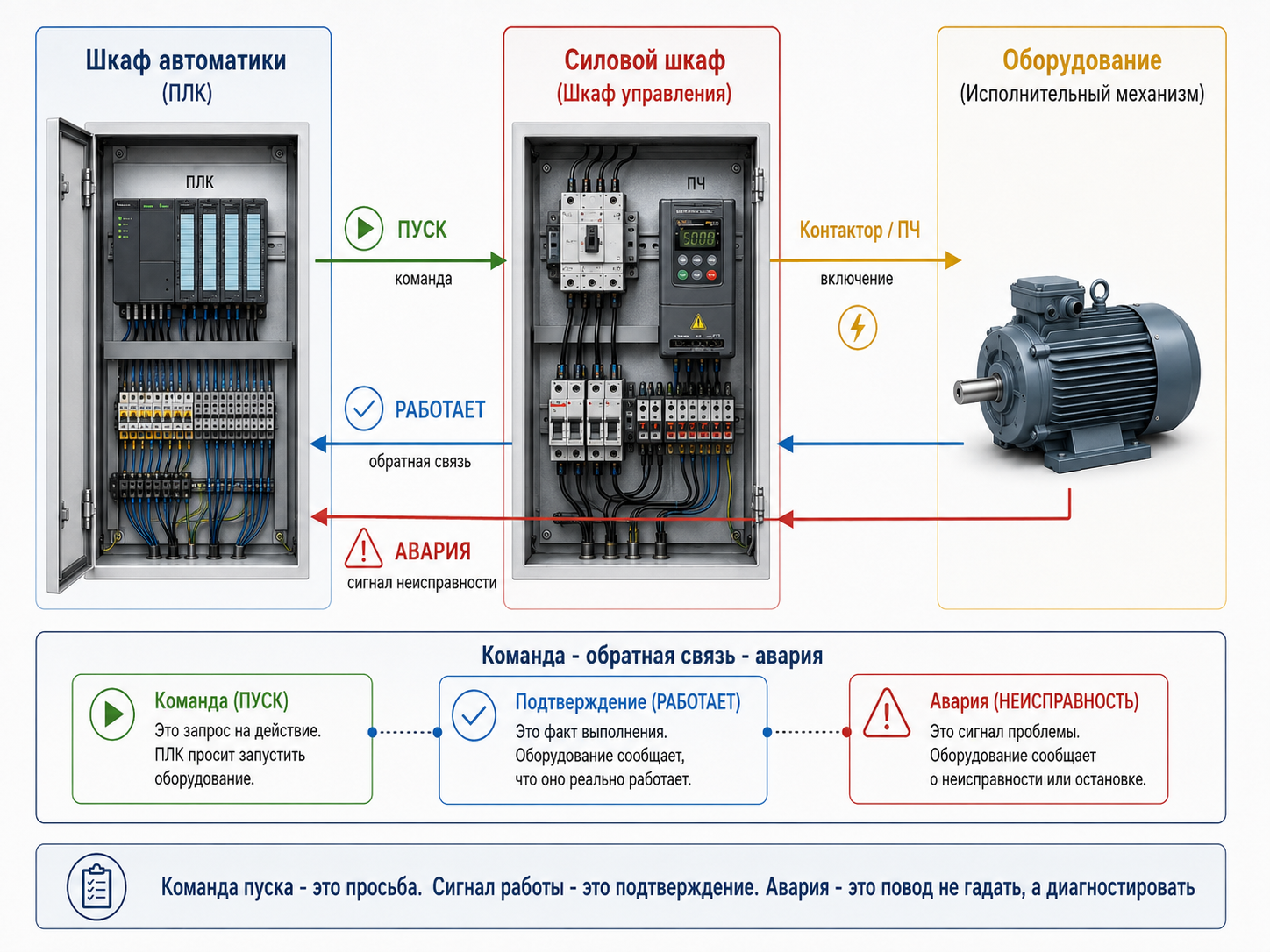

Команды, состояния и сигналы: в чем разница

В разговорной речи все часто называют одним словом - «сигналы». Но для схемы и ТЗ лучше разделять три группы: команды, состояния и измерительные сигналы. Это помогает избежать путаницы: кто кем управляет, кто что подтверждает и где находится источник информации.

Команда - это воздействие на оборудование: запустить, остановить, сбросить аварию, открыть клапан, перейти в автоматический режим. Состояние - это обратная связь: работает, остановлен, готов, авария, местный режим, автоматический режим, открыт, закрыт. Измерительный сигнал - это значение параметра: давление, уровень, температура, ток, частота, расход, положение в процентах.

Что обычно выводят на клеммный блок связи

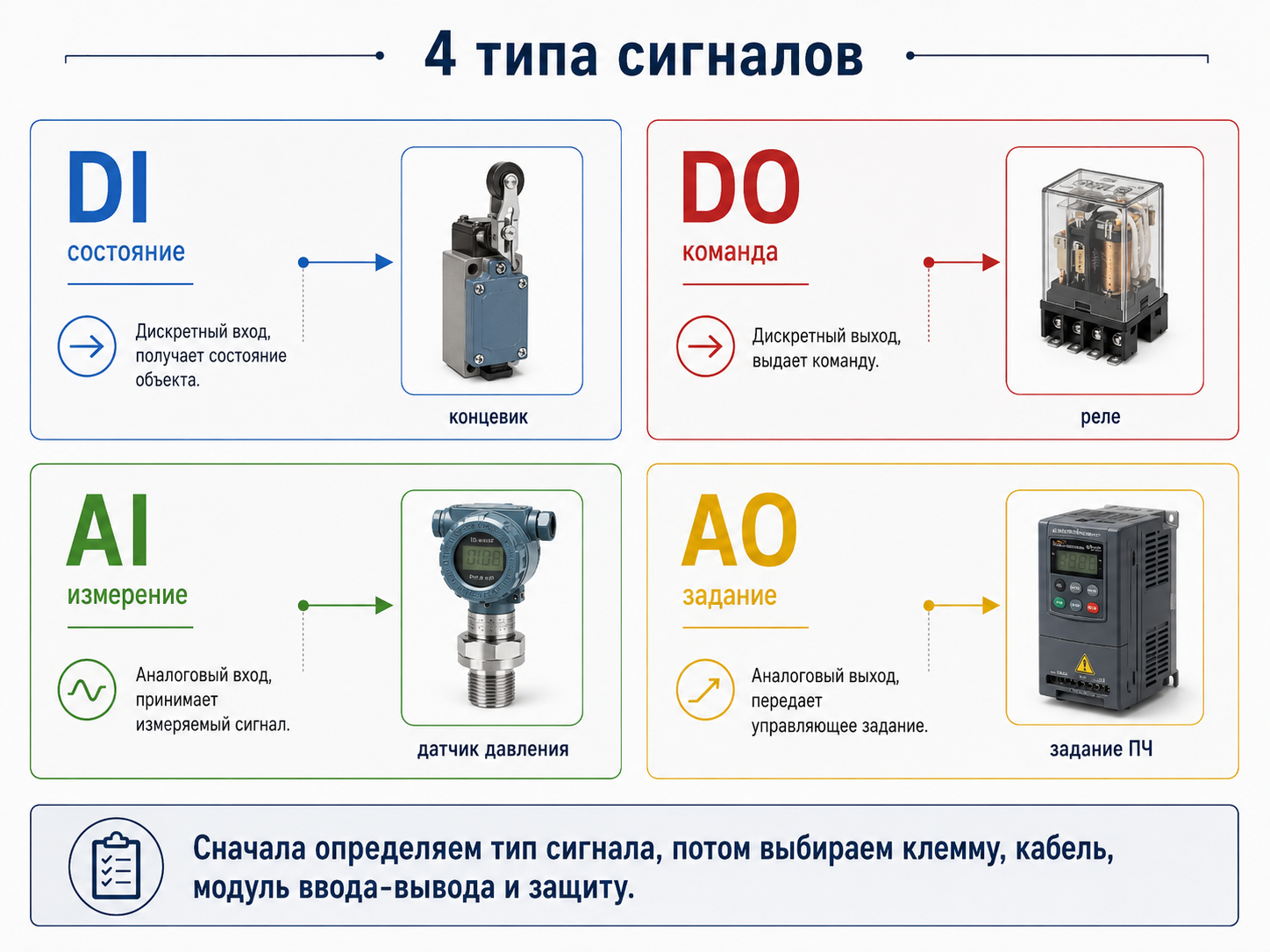

Состав клеммного блока зависит от объекта, но для шкафов управления и НКУ можно выделить типовые группы. Хороший производитель не смешивает их в одну длинную «гребенку» без логики. Клеммы группируют по функциям, напряжению, принадлежности к оборудованию и удобству подключения кабелей.

1. Дискретные входы

·       сигнал «готовность оборудования»;

·       положение автоматического выключателя или выключателя нагрузки;

·       срабатывание теплового реле;

·       авария частотного преобразователя;

·       сигнал датчика давления, уровня, потока, положения;

·       режим «местный/дистанционный», «ручной/автоматический»;

·       состояние концевых выключателей «открыто/закрыто».

2. Дискретные выходы

·       команда пуска/останова;

·       команда открытия/закрытия;

·       сброс аварии;

·       разрешение работы внешнему оборудованию;

·       включение сигнальной лампы, сирены, промежуточного реле;

·       команда на привод, ПЧ, УПП или контактор.

3. Аналоговые входы

·       давление 4-20 мА;

·       уровень 4-20 мА или 0-10 В;

·       температура через преобразователь или модуль RTD;

·       расход, ток, частота, вибрация;

·       обратная связь положения клапана или заслонки.

4. Аналоговые выходы

·       задание частоты 0-10 В или 4-20 мА;

·       задание положения регулирующего клапана;

·       управление мощностью нагрева;

·       задание скорости вентилятора или насоса.

5. Линии связи

·       RS-485 / Modbus RTU для счетчиков, ПЧ, регуляторов и удаленных модулей;

·       Ethernet для ПЛК, HMI, SCADA и промышленных коммутаторов;

·       сервисные порты для диагностики;

·       клеммы экранов и общих проводников интерфейсов.

6. Сервисные и вспомогательные цепи

·       питание 24 В DC для датчиков;

·       общий 0 В, распределенный по группам;

·       клеммы PE и экраны кабелей;

·       цепи питания обогрева, освещения, розетки обслуживания;

·       резервные клеммы для будущих сигналов.

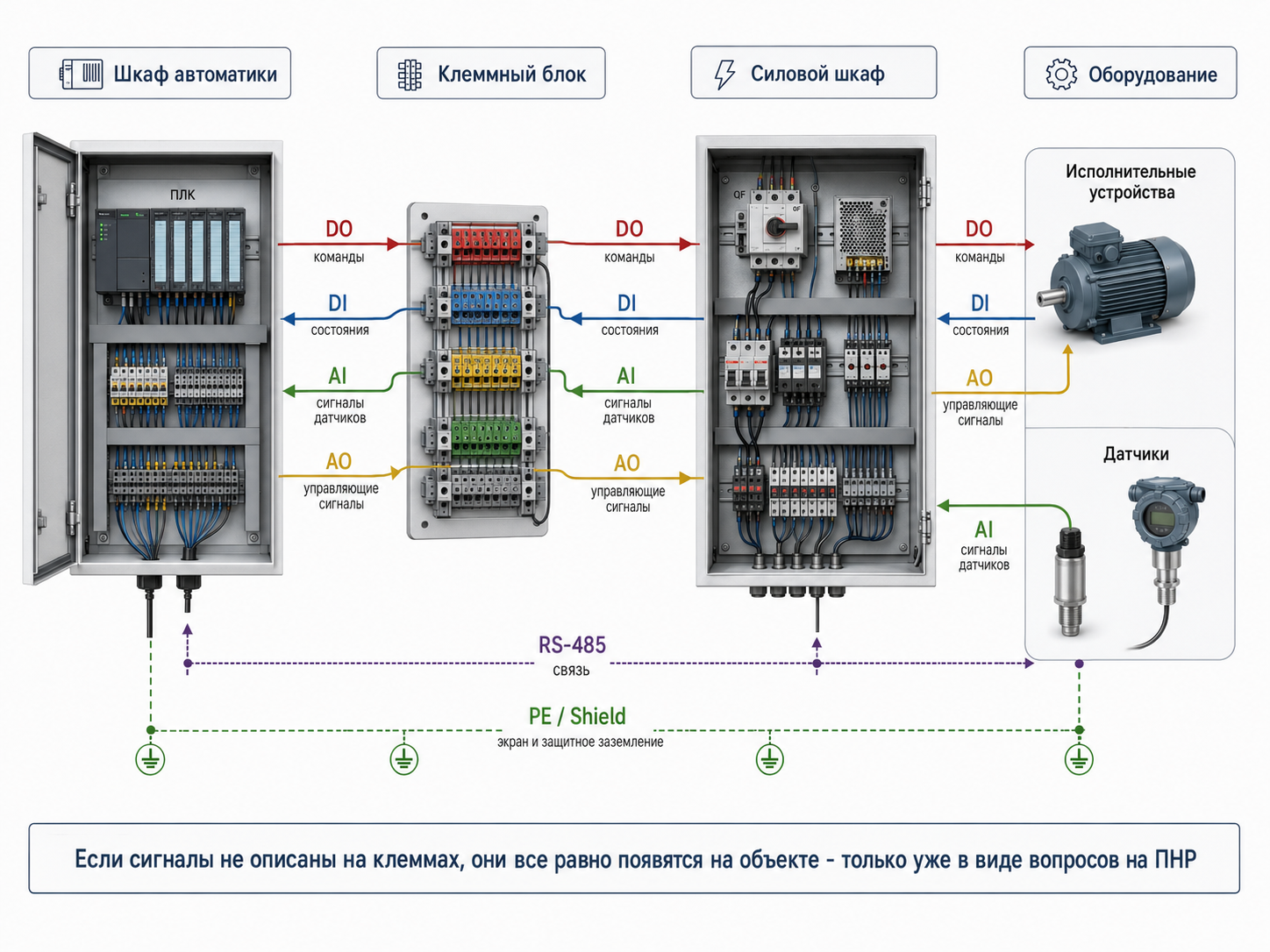

Клеммный блок в шкафу автоматизации и в силовом шкафу: кто за что отвечает

В проектах с разделением силовой части и автоматики часто возникает вопрос: где должен быть клеммный блок связи - в силовом шкафу, в шкафу ПЛК или в обоих? Правильный ответ зависит от архитектуры, но общий принцип такой: каждый шкаф должен иметь свой понятный интерфейс подключения, а межшкафные связи должны быть описаны в схеме и таблице сигналов.

Силовой шкаф обычно принимает команды и выдает состояния по оборудованию. Шкаф автоматизации обычно формирует алгоритм, опрашивает датчики, принимает статусы и передает команды. Если сигнал идет через оба шкафа, он должен быть обозначен одинаково в схеме, на клеммах и в I/O-листе.

Нормально открытый или нормально закрытый контакт: почему это важно

Одно из самых недооцененных решений - логика контакта. Один и тот же сигнал можно передать нормально открытым или нормально закрытым контактом. На бумаге это выглядит как мелочь, на объекте - как источник ложных аварий или, что хуже, пропущенной аварии.

Для аварий, разрешений и защитных блокировок часто выбирают логику, при которой обрыв цепи переводит систему в безопасное состояние. Но конкретное решение зависит от функции, категории безопасности, требований технолога и проекта. Поэтому в ТЗ и таблице сигналов нужно писать не только «авария насоса», а подробно: тип контакта, нормальное состояние, что считается активным сигналом, реакция шкафа и индикация.

Дискретные сигналы: сухой контакт или 24 В DC

Для межшкафных связей чаще всего применяют два подхода: передача сухого контакта или передача напряжения 24 В DC. Сухой контакт удобен тем, что источник питания выбирает принимающая сторона. Сигнал 24 В DC удобен там, где логика уже согласована и нужно просто передать состояние на вход ПЛК.

Проблемы начинаются, когда одна сторона ожидает сухой контакт, а другая подает активное напряжение. Или когда общий 0 В взяли «где-то рядом», а потом получили паразитные токи, помехи и некрасивые слова на ПНР. Поэтому тип сигнала обязательно фиксируется в таблице сигналов.

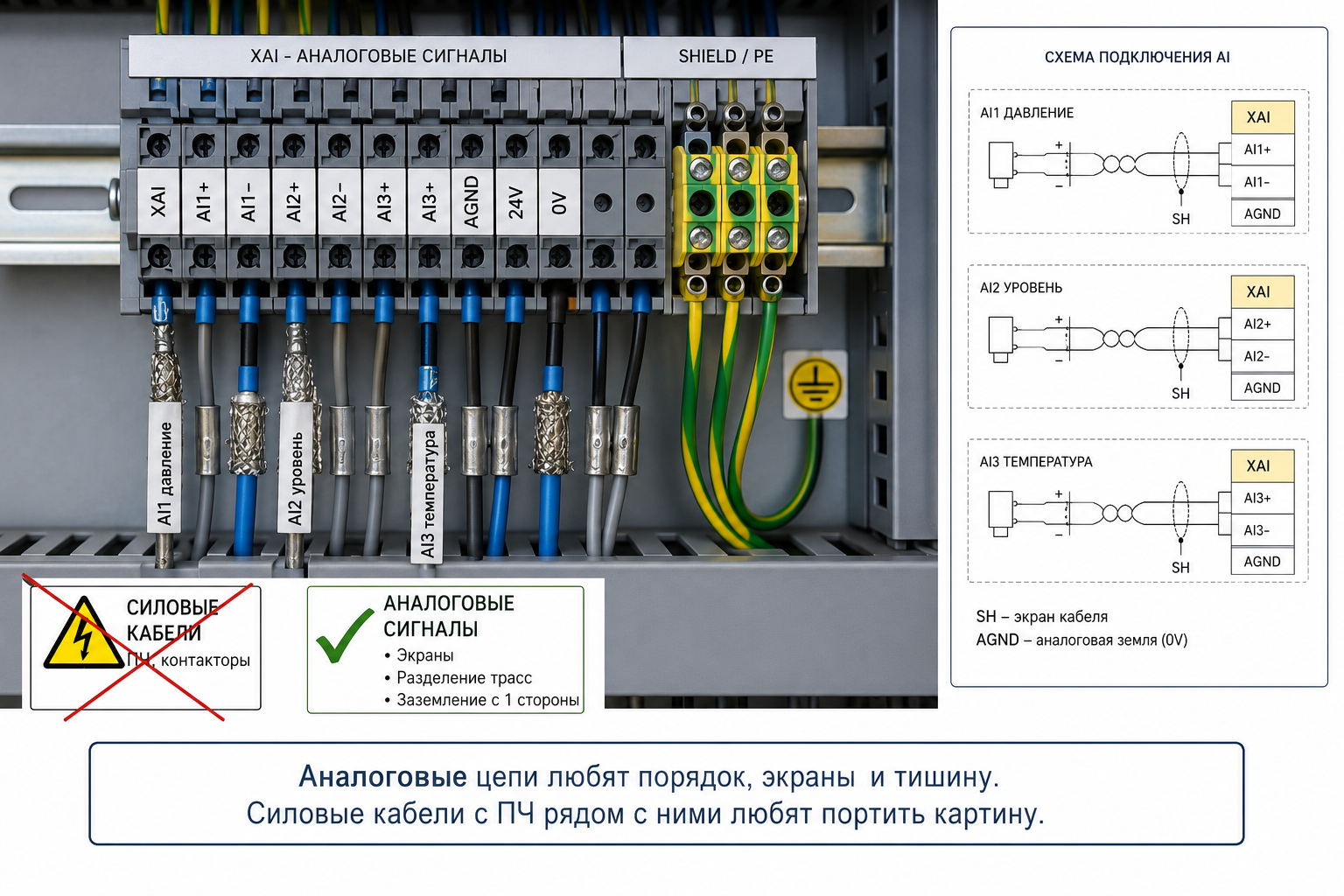

Аналоговые сигналы: 4-20 мА, 0-10 В и измерительные цепи

Аналоговые сигналы требуют более аккуратного отношения, чем дискретные. Если дискретный вход обычно отвечает «есть/нет», то аналоговый канал передает численное значение. Ошибка подключения, плохой экран, неверный общий провод или неправильное масштабирование могут превратить нормальный датчик в источник «плавающих» показаний.

Для промышленных объектов часто выбирают токовый сигнал 4-20 мА: он устойчивее к падению напряжения на линии, позволяет диагностировать обрыв и хорошо подходит для датчиков давления, уровня, расхода. Сигнал 0-10 В тоже применяется, но обычно более чувствителен к длине линии, общим проводам и помехам.

Интерфейсы связи: когда клемм недостаточно

Не все данные удобно передавать отдельными проводами. Если нужно получить из частотного преобразователя ток, частоту, аварийный код, часы работы и десяток параметров, проще использовать цифровой интерфейс. Для этого в шкафах часто предусматривают RS-485 / Modbus RTU, Ethernet / Modbus TCP, Profinet, EtherNet/IP или другой промышленный протокол.

Клеммный блок связи при этом никуда не исчезает. Он просто дополняется интерфейсными клеммами, разъемами, коммутационными модулями, экранирующими зажимами и понятной маркировкой линии связи. Хорошая практика - разделять цепи связи, аналоговые сигналы и силовые кабели физически, а не только на схеме.

Теоретическая и нормативная основа

Клеммный блок связи нельзя проектировать по принципу «как удобно на месте». Он является частью электрооборудования шкафа, поэтому должен соответствовать требованиям к НКУ, клеммным соединениям, цепям управления, ПЛК и электрооборудованию машин. Перед выпуском статьи и особенно перед проектированием конкретного объекта нужно сверять актуальные редакции нормативных документов.

Для российского рынка и промышленной автоматики полезно ориентироваться на следующие документы и материалы.

Как проектировать клеммный блок связи: практический подход

Самый надежный клеммный блок получается не в конце сборки, когда свободное место уже закончилось, а на этапе проектирования. Сначала формируют перечень оборудования и сигналов, затем I/O-лист, потом схему подключения, после этого компоновку клеммного ряда. Обратный порядок тоже встречается, но обычно заканчивается красивой фразой «ну как-нибудь разведем».

Для инженерной компании хороший клеммный блок - это не только клеммы. Это понятная логика сигналов, маркировка, разделение цепей, резерв, удобство ПНР и диагностики.

Шаг 1. Описать оборудование: Составить перечень механизмов, датчиков, приводов, локальных постов, внешних шкафов и систем, с которыми должен обмениваться шкаф.

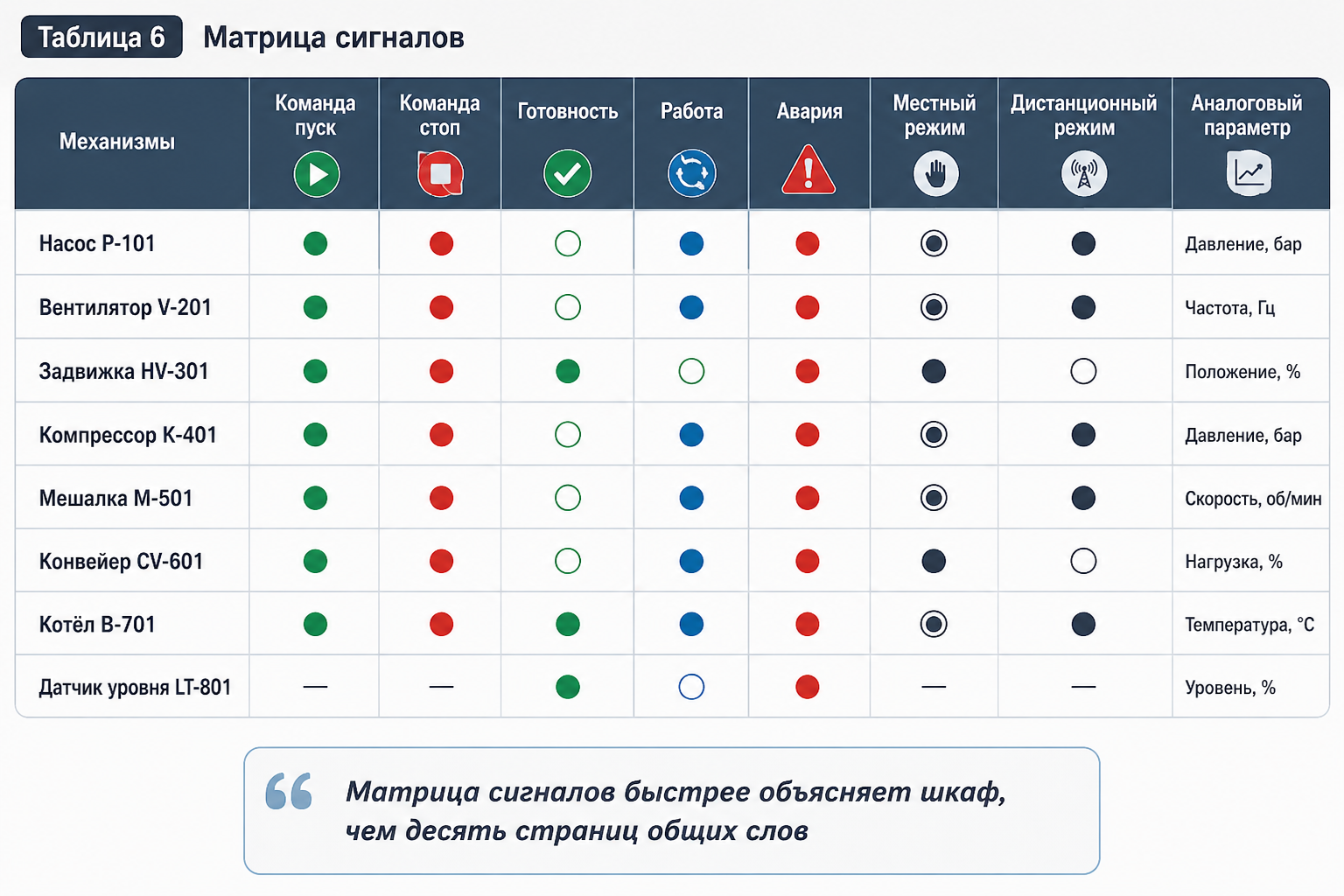

Шаг 2. Составить таблицу сигналов: Для каждого сигнала указать имя, направление, тип, напряжение, источник, приемник, нормальное состояние, реакцию системы и номер клеммы.

Шаг 3. Разделить сигналы по группам: DI, DO, AI, AO, связь, питание 24 В, PE/Shield, межшкафные цепи, резерв. Это проще читать и обслуживать.

Шаг 4. Проверить совместимость: Согласовать сухой контакт или активный сигнал, 24 В DC или другое напряжение, токовую нагрузку, полярность, общие проводники, требования модулей ПЛК.

Шаг 5. Продумать диагностику: Предусмотреть разъединительные клеммы, тестовые точки, предохранительные клеммы, индикацию, доступность измерений.

Шаг 6. Заложить резерв: Оставить свободные клеммы, место на DIN-рейке, запас каналов I/O и место для будущих кабелей.

Шаг 7. Связать клеммы со схемой: Номер клеммы в шкафу должен совпадать со схемой, таблицей кабелей, I/O-листом и маркировкой проводов.

Маркировка клемм, проводов и кабелей

Маркировка - это не украшение, а инструмент обслуживания. Когда клемма X2:15 подписана, провод имеет номер, кабель внесен в кабельный журнал, а на схеме есть тот же адрес, диагностика становится инженерной процедурой, а не археологией.

Хорошая маркировка должна отвечать на три вопроса: что это за сигнал, откуда он пришел и куда идет. Если для ответа нужно открывать три разных файла и звонить сборщику, значит маркировка сделана не для эксплуатации, а для галочки.

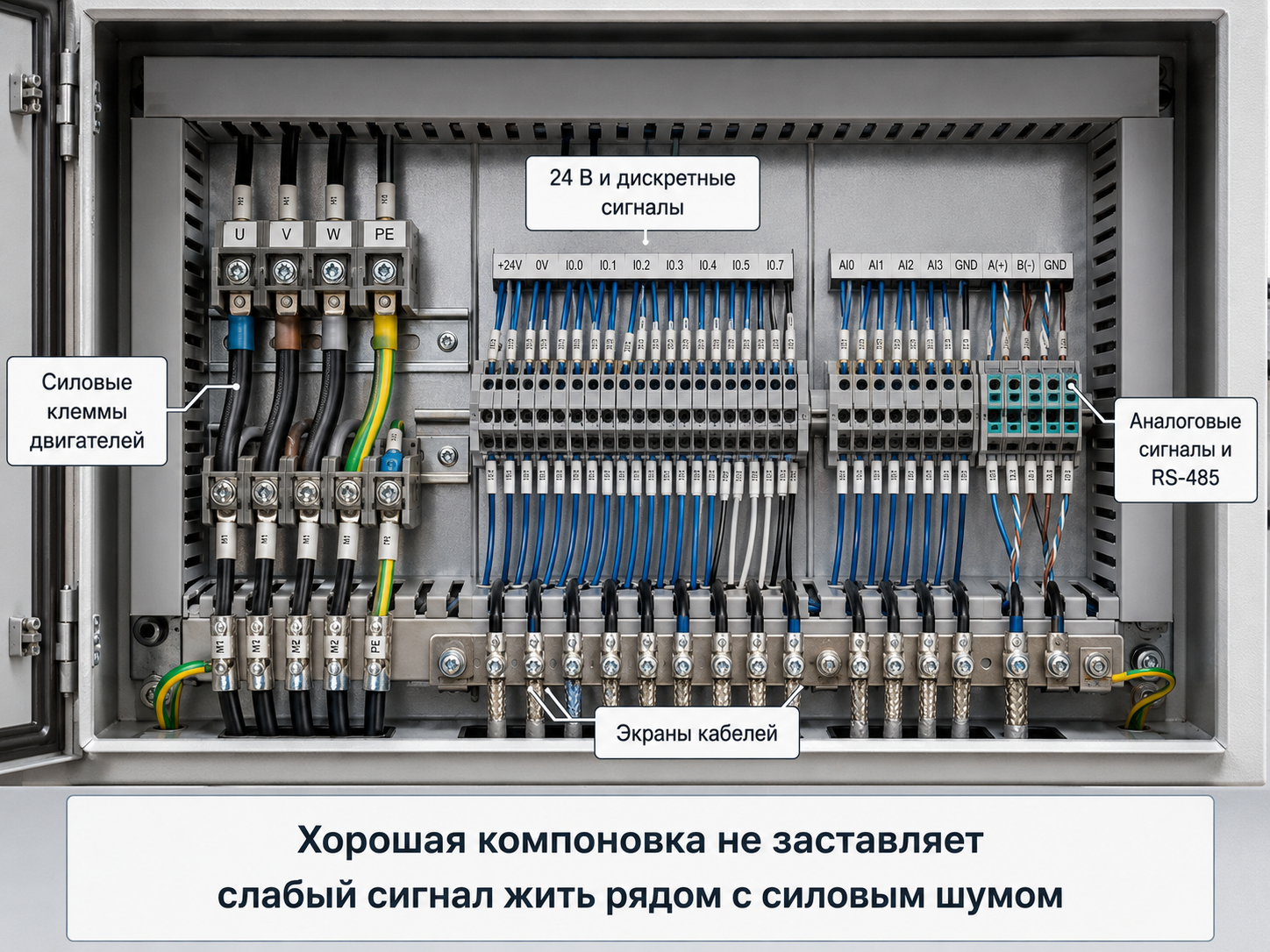

Разделение цепей: силовые, управляющие, аналоговые и связь

В шкафу управления соседство проводов имеет значение. Силовые цепи, цепи ПЧ, аналоговые сигналы, дискретные входы, интерфейсы связи и питание 24 В DC лучше разводить с учетом помех, тепловыделения, удобства обслуживания и требований производителя оборудования.

Если кабель датчика давления 4-20 мА провести в одном пучке с кабелем двигателя от частотного преобразователя, результат может быть творческим: показания начнут жить своей жизнью. Поэтому компоновка клеммного ряда должна помогать монтажнику сделать правильно, а не просто «как получилось».

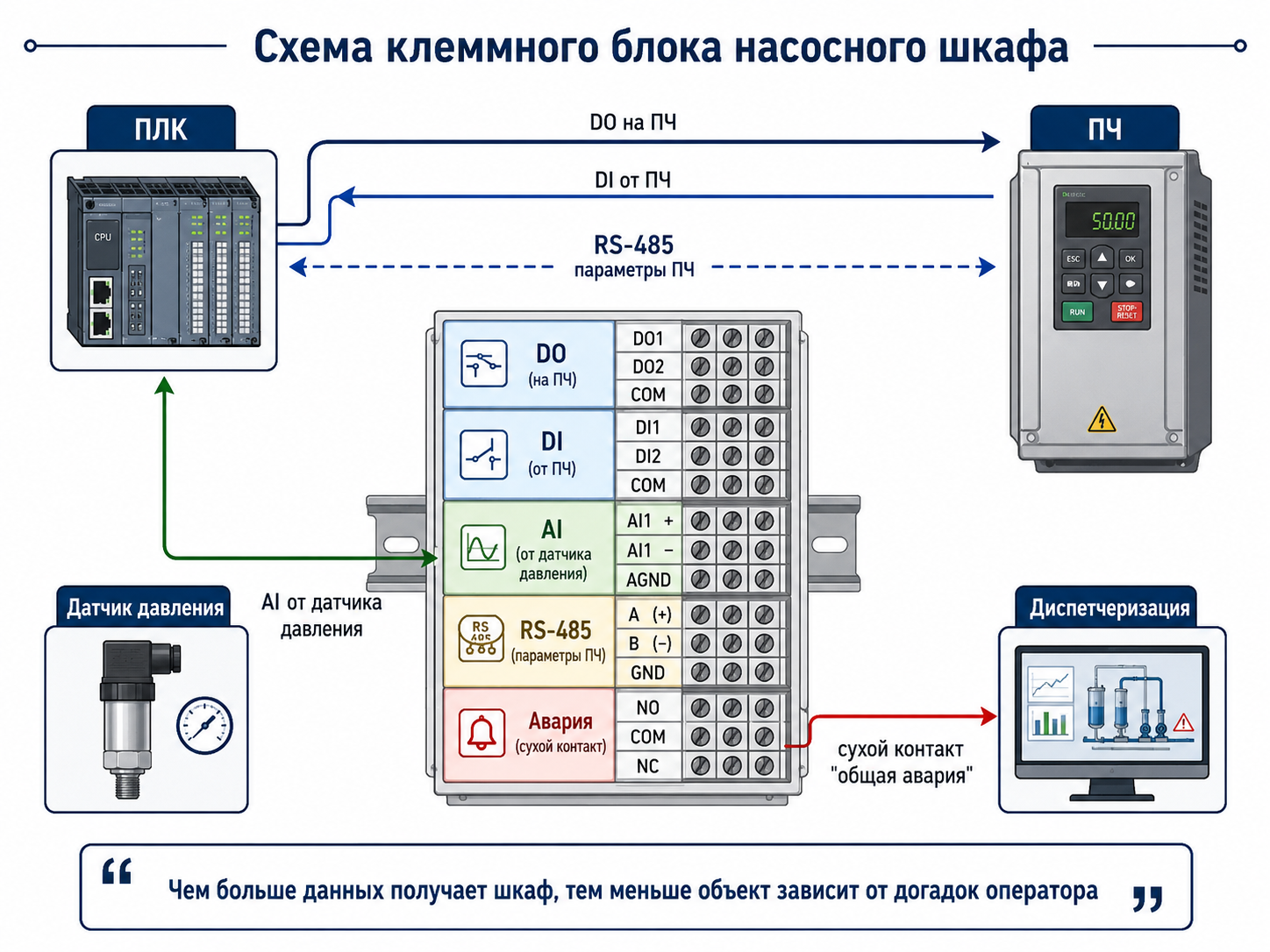

Пример: клеммный блок связи для шкафа управления насосами

Рассмотрим типовой пример: шкаф управляет двумя насосами через частотные преобразователи, получает сигнал давления 4-20 мА, имеет местный и дистанционный режим, передает состояние на диспетчеризацию и принимает внешнее разрешение работы.

Пример: связь силового НКУ со шкафом АСУ ТП

В силовом НКУ часто нет сложного алгоритма управления, но есть важные состояния: положение вводных автоматов, состояние секционного выключателя, авария ввода, сигнал АВР, показания счетчиков, состояние отходящих линий. Если эти данные нужны на верхнем уровне, их выводят на клеммный блок или передают по цифровому интерфейсу.

Здесь важно заранее решить, какие сигналы действительно нужны оператору. Не всегда нужно выводить каждый аппарат. Но вводы, секции, важные потребители, аварии и учет - обычно имеют смысл для диспетчеризации.

Типовые ошибки при организации клеммного блока связи

Ошибка 1. Нет таблицы сигналов. Клеммы есть, провода есть, но никто не может быстро понять, какой сигнал куда идет. Итог - длинный ПНР и высокий риск неправильного подключения.

Ошибка 2. Команды и состояния смешаны в одной группе. Монтажник подключает кабели дольше, диагностика сложнее, а схема превращается в лабиринт.

Ошибка 3. Не указана логика NO/NC. Одна сторона считает, что авария активна при замыкании, другая - при размыкании. В итоге шкаф либо не запускается, либо не видит реальную аварию.

Ошибка 4. Нет гальванической развязки там, где она нужна. Разные системы имеют разные потенциалы, помехи и источники питания. Без развязки это может привести к ложным сигналам или повреждению входов.

Ошибка 5. Аналоговые сигналы проложены вместе с силовыми цепями. Показания дрожат, ПЛК видит «шум», оператор не доверяет данным. Потом начинается поиск «плохого датчика», хотя проблема в трассе и экране.

Ошибка 6. Не предусмотрен резерв. Через месяц заказчик просит добавить два сигнала. Места нет, клемм нет, каналы заняты. Начинается творческий монтаж поверх аккуратной сборки.

Ошибка 7. Клеммный ряд недоступен после монтажа. Формально все собрано, но измерить сигнал или подключить кабель неудобно. Хороший шкаф должен быть не только красивым, но и обслуживаемым.

Ошибка 8. Отсутствует маркировка кабелей и экранов. Слабые сигналы начинают ловить помехи, а эксплуатация не понимает, какой экран куда подключен и зачем.

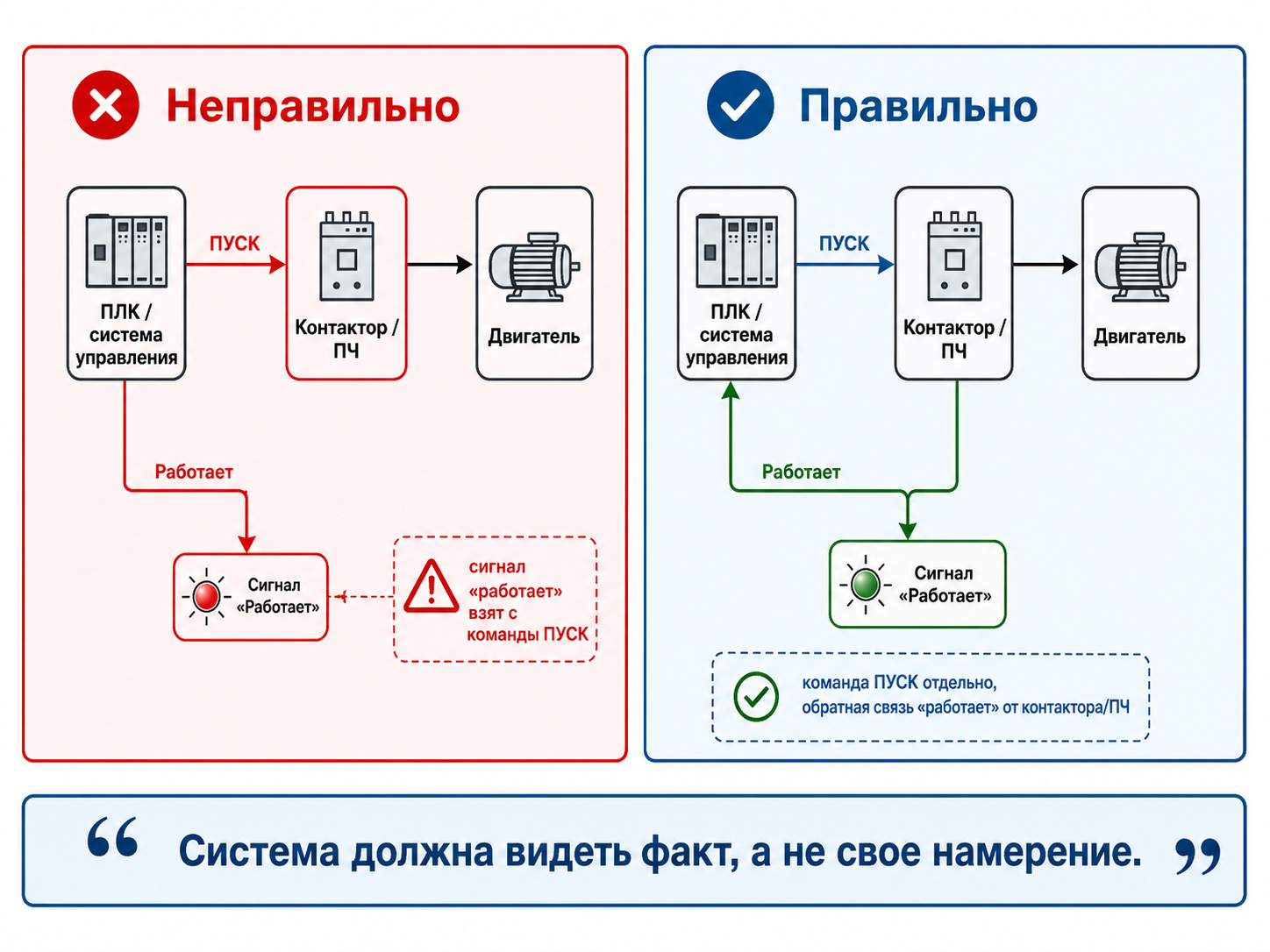

Ошибка 9. Сигнал «работает» берется с команды пуска. Команда пуска не доказывает фактическую работу двигателя. Лучше использовать обратную связь от контактора, ПЧ, датчика тока, потока или другого подтверждающего элемента.

Ошибка 10. Все аварии сведены в один общий контакт без детализации. Для диспетчеризации это иногда допустимо, но для диагностики плохо. Оператор видит «авария», но не видит причину.

Что указать в ТЗ на шкаф

Чтобы производитель сразу заложил правильный клеммный блок связи, в ТЗ желательно не ограничиваться фразой «предусмотреть связь с АСУ ТП». Для инженера это примерно как «сделайте красиво»: направление понятное, но данных для расчета мало.

·       перечень оборудования, с которым шкаф должен обмениваться сигналами;

·       таблицу команд, состояний, аварий и аналоговых параметров;

·       тип каждого сигнала: сухой контакт, 24 В DC, 4-20 мА, 0-10 В, RS-485, Ethernet и т.д.;

·       источник и приемник сигнала;

·       логика NO/NC и нормальное состояние;

·       требования к гальванической развязке;

·       наличие местного/дистанционного и ручного/автоматического режимов;

·       требования к маркировке клемм, проводов и кабелей;

·       резерв по клеммам и каналам ввода-вывода;

·       требования к протоколам связи и картам регистров;

·       условия эксплуатации и требования к степени защиты корпуса;

·       перечень документов, которые должны быть переданы с шкафом: схема, спецификация, I/O-лист, кабельный журнал, паспорт, протоколы проверки.

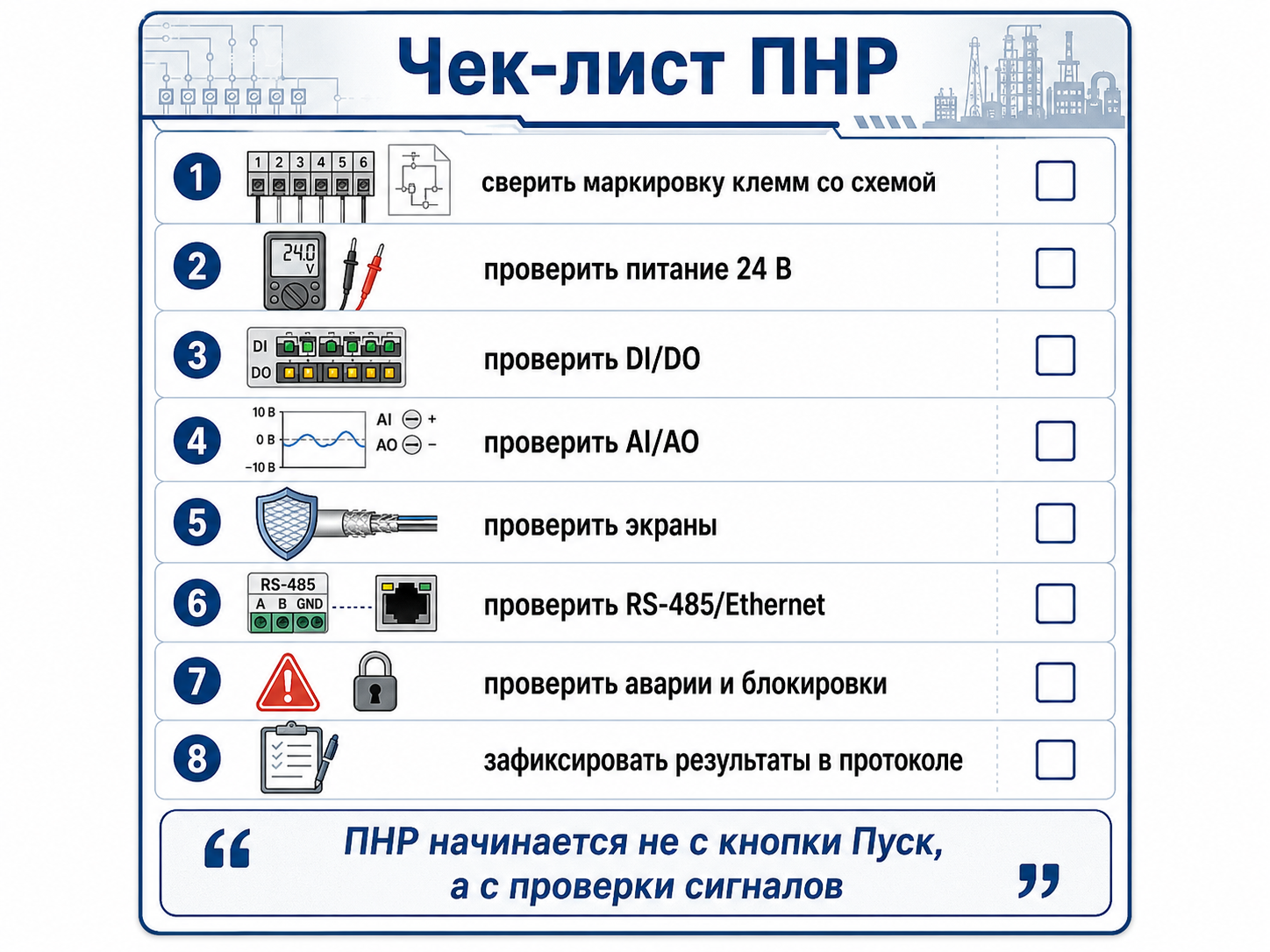

ПНР и диагностика: как клеммный блок экономит время

На пусконаладке клеммный блок становится главным рабочим местом инженера. Здесь проверяют наличие команд, фактические состояния, напряжение цепей, аналоговые значения, правильность полярности и реакцию шкафа. Если клеммник сделан удобно, большая часть проверок выполняется быстро и безопасно. Если неудобно - начинается демонтаж, прозвонка и разговоры с проектировщиком.

Разъединительные клеммы, тестовые точки, понятные перемычки и маркировка помогают проверять цепь без лишнего вмешательства. Особенно это важно для объектов, где шкафы уже установлены, кабели заведены, а остановка оборудования стоит дороже самого клеммного ряда.

Советы профессионалов

·       Не выводите на клеммы только то, что «надо сейчас». Объект почти всегда развивается: появляется диспетчеризация, добавляются датчики, меняется алгоритм. Резерв клемм, места и каналов стоит дешевле, чем переделка шкафа на работающем производстве.

·       Не экономьте на маркировке. Бирка на проводе стоит мало, но ее отсутствие может стоить смену инженера на объекте.

·       Не путайте «общую аварию» и диагностику. Общая авария полезна для диспетчера, но эксплуатация должна иметь возможность понять причину.

·       Не делайте связь с АСУ ТП «в голове». Таблица сигналов, клеммный план и схема должны совпадать. В идеале - один сигнал имеет один тег, один номер клеммы и одно описание во всех документах.

·       Не забывайте про помехи. ПЧ, контакторы, длинные линии, неправильное экранирование и плохое заземление способны испортить даже хорошую автоматику.

FAQ: частые вопросы

Можно ли обойтись без клеммного блока связи?

В небольшом простом щите иногда все полевые кабели заводят непосредственно на аппараты или модули. Для промышленного шкафа управления это плохая практика: обслуживание, диагностика и модернизация становятся сложнее.

Нужно ли выводить все сигналы отдельно, если есть Modbus?

Не всегда. Многие параметры удобно передавать по сети, но критичные разрешения, аварии и сигналы безопасности часто оставляют дискретными. Решение зависит от проекта и требований к надежности.

Что лучше: сухой контакт или 24 В DC?

Зависит от источника и приемника. Сухой контакт удобен для межсистемного согласования, 24 В DC - для входов ПЛК и датчиков. Главное - указать тип сигнала в ТЗ и схеме.

Нужны ли разъединительные клеммы?

Для аналоговых сигналов, цепей диагностики и важных межшкафных сигналов они очень полезны. Они позволяют проверять цепи без отсоединения проводов.

Сколько резерва закладывать?

Обычно разумно оставлять запас по клеммам, месту и каналам ввода-вывода. Конкретный процент зависит от объекта, но нулевой резерв почти всегда плохая идея.

Кто должен составлять таблицу сигналов?

Лучше всего - совместно проектировщик, автоматчик, технолог и производитель шкафа. Если таблица сигналов появляется только на ПНР, она появляется слишком поздно.

Практический вывод

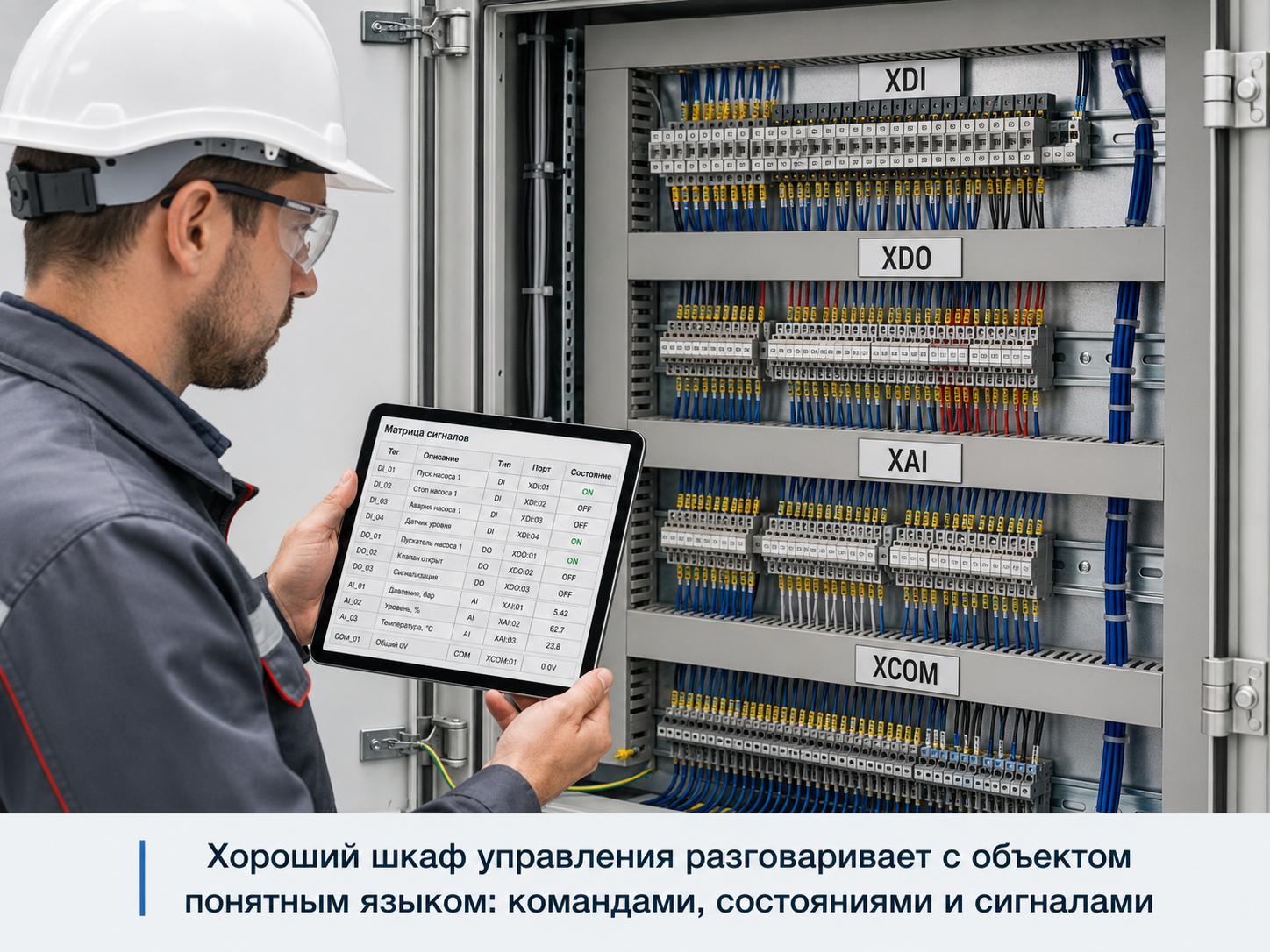

Клеммный блок связи со шкафом автоматизации - это небольшой по размеру, но очень важный элемент электрощита. Он определяет, насколько понятно шкаф подключается к объекту, насколько быстро проходит ПНР и насколько спокойно эксплуатация будет обслуживать оборудование.

Хороший клеммный блок показывает инженерную культуру производителя: сигналы разделены по группам, клеммы подписаны, цепи защищены, экраны предусмотрены, резерв есть, схема совпадает с реальным шкафом. Плохой клеммный блок обычно тоже все показывает - только уже на этапе аварий, простоев и бесконечной прозвонки.
