Практическое инженерное руководство для электриков, проектировщиков, монтажников и заказчиков

Тематика: электроснабжение 0,4 кВ, кабельные линии, НКУ, электромонтаж  |  Редакция: июль 2026

Кабель редко выходит из строя красиво и по расписанию. Обычно сначала нагревается изоляция, затем темнеют клеммы, двигатель начинает тяжело запускаться, автомат периодически отключается, а владелец объекта объясняет происходящее «капризами сети». Во многих случаях причина прозаичнее: сечение выбрали по приблизительной таблице, не учли длину трассы, температуру, группу кабелей или характер нагрузки.

В этой статье разберем рабочий алгоритм выбора кабеля для однофазных и трехфазных сетей, покажем формулы расчета тока, объясним влияние способа прокладки и длины линии, а также рассмотрим примеры для розеточной группы и электродвигателя. Материал подходит для предварительной оценки и подготовки технического задания. Итоговый выбор для реального объекта должен подтверждаться проектным расчетом.

Содержание

· 1. Что на самом деле определяет сечение кабеля

· 2. Какие исходные данные нужны до начала расчета

· 3. Перевод мощности в ток: формулы для 230 и 400 В

· 4. Выбор по длительно допустимому току

· 5. Как способ прокладки меняет допустимую нагрузку

· 6. Проверка падения напряжения по длине

· 7. Согласование кабеля и автоматического выключателя

· 8. Проверка короткого замыкания и отключения защиты

· 9. Медь или алюминий

· 10. Практические примеры расчета

· 11. Типичные ошибки

· 12. Специальные нагрузки: двигатели, ПЧ, сварка, нагрев

· 13. Чек-лист и FAQ

· 14. SEO-блок и поля MODX

1. Что на самом деле определяет сечение кабеля

Сечение токопроводящей жилы влияет сразу на несколько параметров линии:

· Нагрев. Чем меньше сечение, тем выше сопротивление и тепловыделение при том же токе.

· Падение напряжения. На длинной линии часть напряжения теряется в проводнике; двигатель получает меньший момент, освещение тускнеет, электроника работает нестабильно.

· Потери электроэнергии. Лишние ватты превращаются в тепло, за которое предприятие платит каждый час работы.

· Работу защиты. При аварии ток короткого замыкания должен быть достаточным для быстрого отключения автомата, а кабель должен выдержать тепловой импульс до отключения.

· Механическую надежность. Слишком тонкая жила хуже переносит монтаж, вибрацию, натяжение и многократные подключения.

Физическая основа проста: сопротивление проводника увеличивается с длиной и уменьшается с ростом сечения.

Нагрев растет приблизительно пропорционально I²R. Поэтому увеличение тока на 20% дает не 20%, а примерно 44% прироста тепловыделения при неизменном сопротивлении. Именно здесь «небольшой запас по автомату» может неожиданно превратиться в большой запас по температуре - только уже в неправильную сторону.

2. Какие исходные данные нужны до начала расчета

Перед открытием таблиц ПУЭ соберите исходные данные. Минимальный набор выглядит так:

1. Мощность и состав нагрузки. Номинальная и максимальная мощность, режим работы, одновременность, возможность расширения.

2. Напряжение и число фаз. В современных расчетах используют номинальные 230/400 В; обозначения 220/380 В по-прежнему встречаются в документации и разговорной практике.

3. Коэффициент мощности cosφ и КПД η. Особенно важны для двигателей, трансформаторов, сварочных установок и другого индуктивного оборудования.

4. Длина трассы. Считать нужно электрическую длину от источника до нагрузки, включая вертикальные участки, вводы в шкафы и технологический запас.

5. Материал жил. Медь или алюминий. Материалы отличаются сопротивлением, массой, стоимостью и требованиями к соединениям.

6. Конструкция кабеля. Число жил, материал и допустимая температура изоляции, наличие брони, экранов и огнестойких исполнений.

7. Способ прокладки. Открыто, на лотке, в трубе, в коробе, в теплоизоляции, в земле, в пучке, в кабельном сооружении.

8. Температура среды и грунта. Табличные токи относятся к заданным стандартным условиям; при отклонениях применяют коэффициенты.

9. Защитный аппарат. Номинал, характеристика, отключающая способность, время отключения и селективность.

10. Ток короткого замыкания. Требуется для проверки отключения и термической стойкости кабеля.

3. Перевод мощности в ток: формулы для 230 и 400 В

Таблицы допустимых нагрузок работают с током, поэтому мощность сначала переводят в амперы. Для активной нагрузки расчет несложен; для двигателей и других электромеханических потребителей нужно учитывать коэффициент мощности и КПД.

3.1. Однофазная сеть 230 В

Пример: нагрузка 3,5 кВт при 230 В и cosφ = 1:

I = 3500 / 230 ≈ 15,2 А

3.2. Трехфазная сеть 400 В

Пример: двигатель 11 кВт, 400 В, cosφ = 0,82, КПД = 0,90:

I = 11000 / (√3 × 400 × 0,82 × 0,90) ≈ 21,5 А

Для несимметричных однофазных нагрузок в трехфазной сети расчет выполняют по каждой фазе. Если в линии много импульсных блоков питания, светодиодных драйверов или ИТ-оборудования, нельзя автоматически считать нейтраль «почти ненагруженной»: токи гармоник могут складываться в N-проводнике.

3.3. Быстрая оценка тока по мощности

Таблица предназначена только для первичной оценки. Для двигателей, сварки, трансформаторов, ИБП и преобразовательной техники ток рассчитывают с учетом cosφ, КПД, режима и паспортных данных.

4. Выбор по длительно допустимому току

После определения расчетного тока выбирают предварительное сечение по допустимому длительному току. Основной источник - таблицы главы 1.3 ПУЭ, данные применяемого стандарта и техническая документация производителя кабеля. Важно брать строку, соответствующую конкретной конструкции кабеля, числу нагруженных жил и способу прокладки.

Рабочее условие можно записать так:

На допустимый ток чаще всего влияют:

· температура воздуха или грунта;

· число кабелей, проложенных рядом, и расстояние между ними;

· число одновременно нагруженных жил;

· наличие трубы, короба, теплоизоляции, закрытого канала;

· тепловое сопротивление грунта и глубина заложения;

· допустимая температура изоляции;

· режим нагрузки: длительный, повторно-кратковременный, циклический.

4.1. Ориентировочные диапазоны для медных жил

Ниже приведен не нормативный «универсальный выбор», а диапазон, который помогает оценить порядок величины для распространенных кабелей с ПВХ-изоляцией. Разброс показывает, насколько сильно способ прокладки меняет результат.

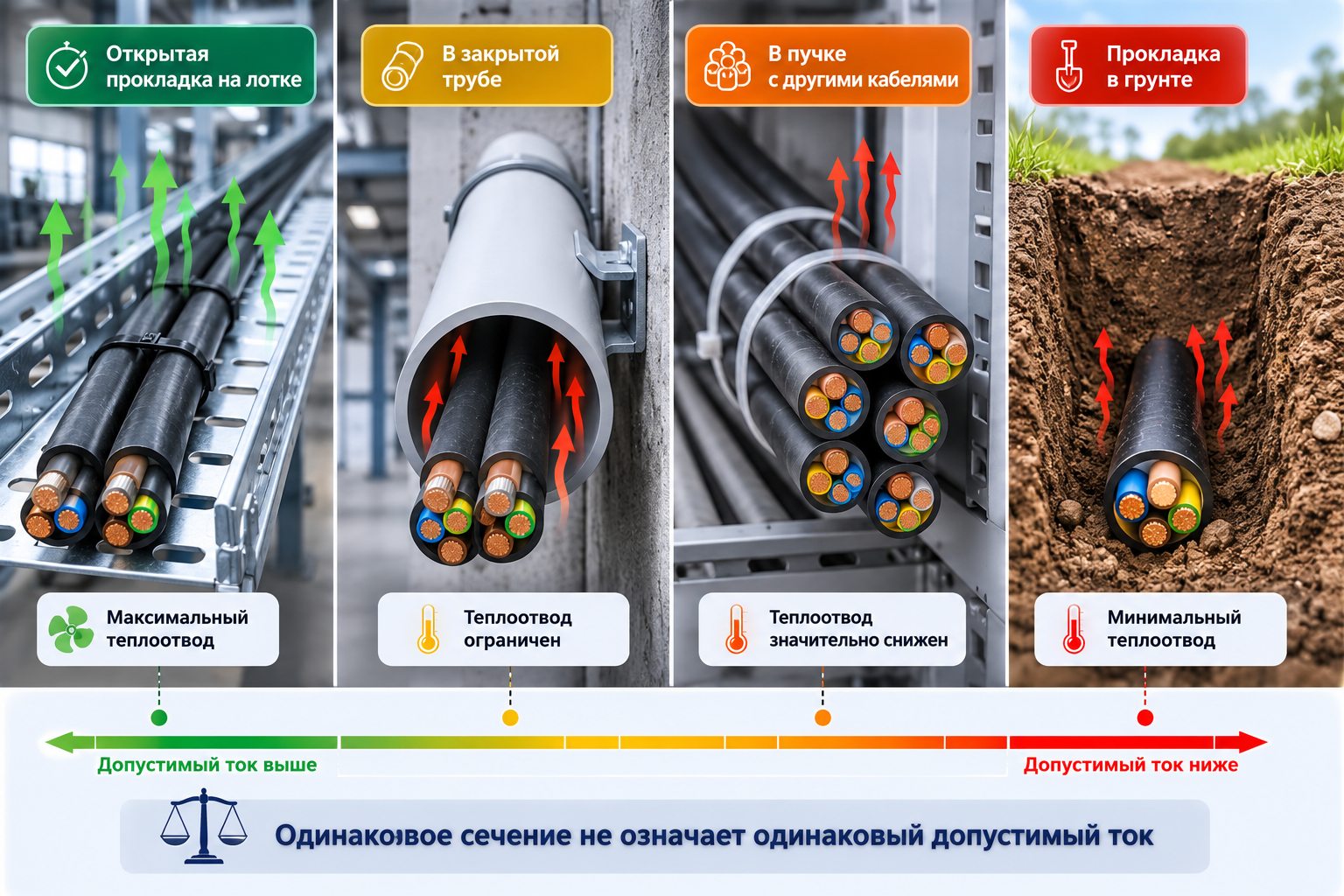

5. Как способ прокладки меняет допустимую нагрузку

У кабеля нет собственного кондиционера. Все тепло должно уйти через изоляцию и окружающую среду. Чем хуже теплоотвод, тем меньше ток, который линия может длительно передавать без ускоренного старения.

5.1. Открытая прокладка и кабельные лотки

Одиночный кабель с доступом воздуха обычно охлаждается лучше, чем кабель в закрытом канале. Но несколько линий, уложенных вплотную на одном лотке, нагревают друг друга. Для групповой прокладки используют понижающие коэффициенты, зависящие от количества кабелей, расположения и расстояния между ними.

5.2. Трубы, гофра, короба и теплоизоляция

Закрытая труба или короб ограничивает конвекцию. Еще хуже ситуация, когда кабель проходит внутри теплоизоляции: то, что отлично сохраняет тепло дома, столь же отлично сохраняет тепло кабеля. В таких участках нельзя применять таблицу для открытой прокладки.

5.3. Прокладка в земле

Грунт не всегда «хуже воздуха» и не всегда «лучше воздуха». Результат зависит от конструкции кабеля, влажности и теплового сопротивления грунта, глубины, расстояния между линиями и наличия труб. Поэтому правило «в земле всегда берем на ступень больше» столь же ненадежно, как и обратное. Нужна соответствующая таблица и поправочные коэффициенты.

5.4. Высокая температура и щитовые помещения

В жарком цехе, котельной, на кровле или рядом с технологическими трубопроводами температура среды может заметно превышать табличную. Аналогичная проблема возникает внутри плотно собранного НКУ: кабельный ввод и отходящие линии могут находиться в зоне повышенного нагрева. Температурная поправка обязательна.

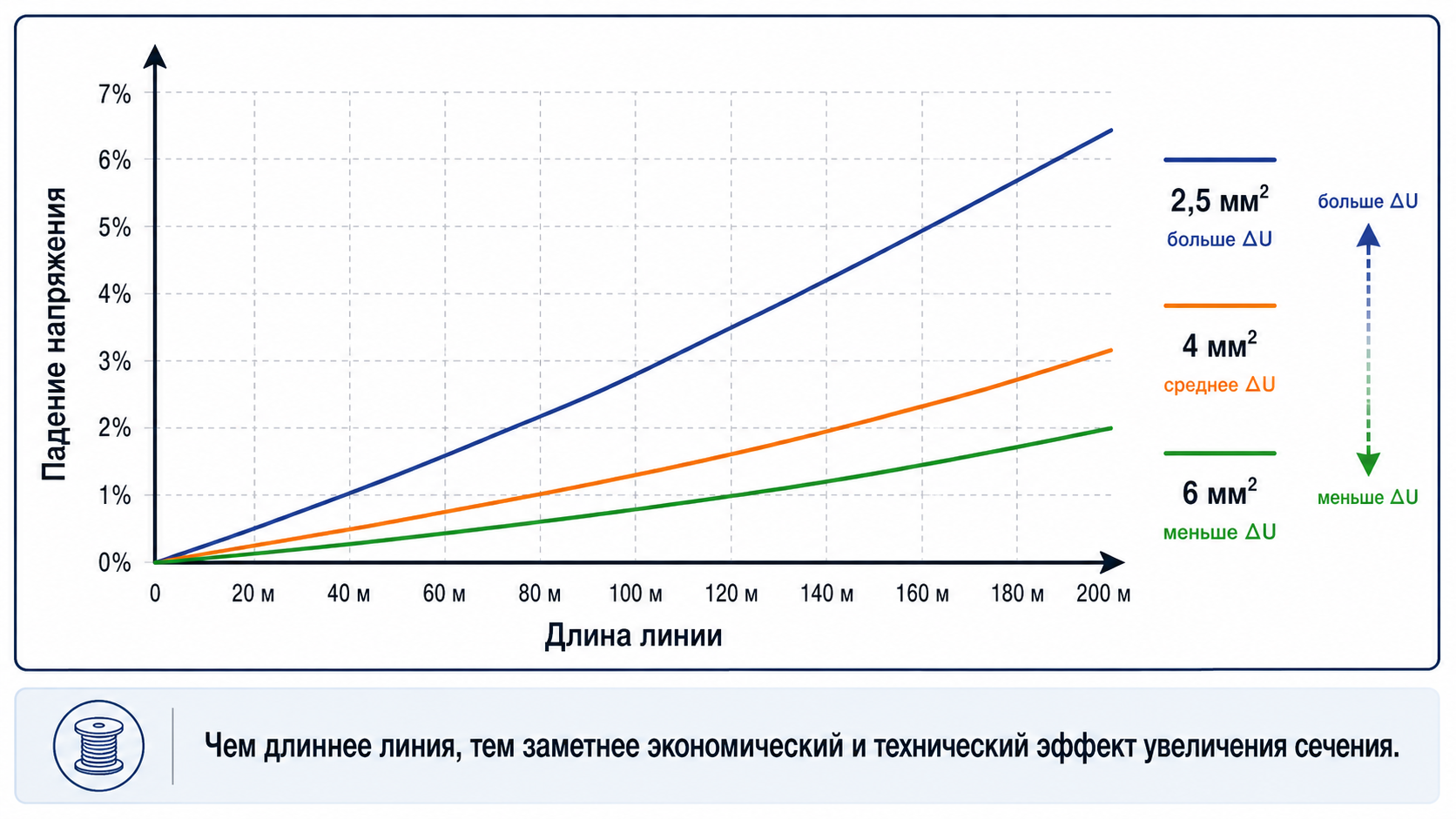

6. Проверка падения напряжения по длине

По току кабель может подходить, а по напряжению - нет. Это типичная ситуация для насосов, вентиляторов, станков, удаленных зданий, наружного освещения и технологических линий длиной десятки и сотни метров.

ГОСТ Р 50571.5.52 приводит ориентиры максимального падения напряжения от источника питания установки до нагрузки: для установок, питающихся от общей низковольтной сети, обычно 3% для освещения и 5% для других потребителей. Проект, технические условия или требования оборудования могут задавать более жесткий предел.

6.1. Упрощенные формулы

Для коротких низковольтных линий небольшого сечения реактивной составляющей часто пренебрегают. Тогда падение напряжения можно предварительно оценить так:

Для меди при 20 °C часто используют ρ ≈ 0,0175 Ом·мм²/м, для алюминия - около 0,028 Ом·мм²/м. В рабочем режиме сопротивление выше из-за нагрева, поэтому расчет «по холодной меди» дает оптимистичный результат.

6.2. Почему нет универсального правила по метрам

Совет «до 30 метров сечение не меняем, после 30 метров увеличиваем на ступень» удобен, но инженерно слаб. На 30 метрах линия 1,5 кВт и линия 15 кВт ведут себя совершенно по-разному. Правильный подход - рассчитать процент падения и сравнить с допустимым значением.

7. Согласование кабеля и автоматического выключателя

Автоматический выключатель защищает прежде всего кабельную линию. Если номинал автомата больше допустимого тока кабеля в реальных условиях прокладки, защита может не отключиться до того, как изоляция начнет перегреваться.

В полном расчете дополнительно проверяют условный ток срабатывания защиты и требования применяемого стандарта. Характеристика B, C или D определяет реакцию на кратковременный сверхток, но не отменяет теплового согласования номинала автомата с кабелем.

8. Проверка короткого замыкания и отключения защиты

Для бытовой консультации этот этап часто опускают, но в проектировании промышленных сетей он обязателен. Проверка состоит из двух связанных задач:

· Отключение. Ток короткого замыкания в наиболее удаленной точке должен обеспечить отключение защиты за требуемое время.

· Термическая стойкость. Жила должна выдержать энергию короткого замыкания до момента отключения.

На длинной линии сопротивление велико, поэтому ток КЗ на конце может оказаться неожиданно малым. Автомат с характеристикой D, выбранный ради пуска двигателя, может отключаться слишком медленно. Иногда увеличение сечения требуется не из-за рабочего тока и не из-за падения напряжения, а именно ради надежного отключения.

9. Медь или алюминий

Медный проводник имеет меньшее удельное сопротивление, лучше переносит многократные изгибы и позволяет получить меньшее сечение при том же токе. Алюминий легче и дешевле, поэтому экономически выгоден в магистральных линиях и больших сечениях. Окончательный выбор зависит от назначения, бюджета, массы, способа монтажа и требований проекта.

Важно: медь и алюминий не соединяют прямой скруткой. Используют сертифицированные переходные зажимы, биметаллические наконечники или другие решения, предназначенные для пары Cu/Al.

Технические условия (ТУ) сами по себе не означают низкое качество. Опасен не документ «ТУ», а несоответствие фактических параметров заявленным: повышенное сопротивление жилы, недостаточная толщина изоляции, нестабильные материалы. При закупке проверяют производителя, маркировку, сертификаты, сопротивление жил и соответствие применимому стандарту.

10. Практические примеры расчета

10.1. Розеточная группа 3,5 кВт, 230 В, длина 25 м

1. Расчетный ток. I = 3500 / 230 ≈ 15,2 А.

2. Предварительное сечение. Для распространенной розеточной линии рассматриваем медный кабель 3×2,5 мм².

3. Защита. Автомат 16 А при условии, что допустимый ток кабеля после учета прокладки не ниже номинала защиты.

4. Падение напряжения. Упрощенная оценка при 20 °C дает около 5,3 В, или 2,3%. С учетом нагрева сопротивление будет выше, но результат обычно остается в приемлемом диапазоне.

5. Итог. 3×2,5 мм² и автомат 16 А - типичное решение, но окончательно его подтверждают способом прокладки, температурой, группировкой и требованиями объекта.

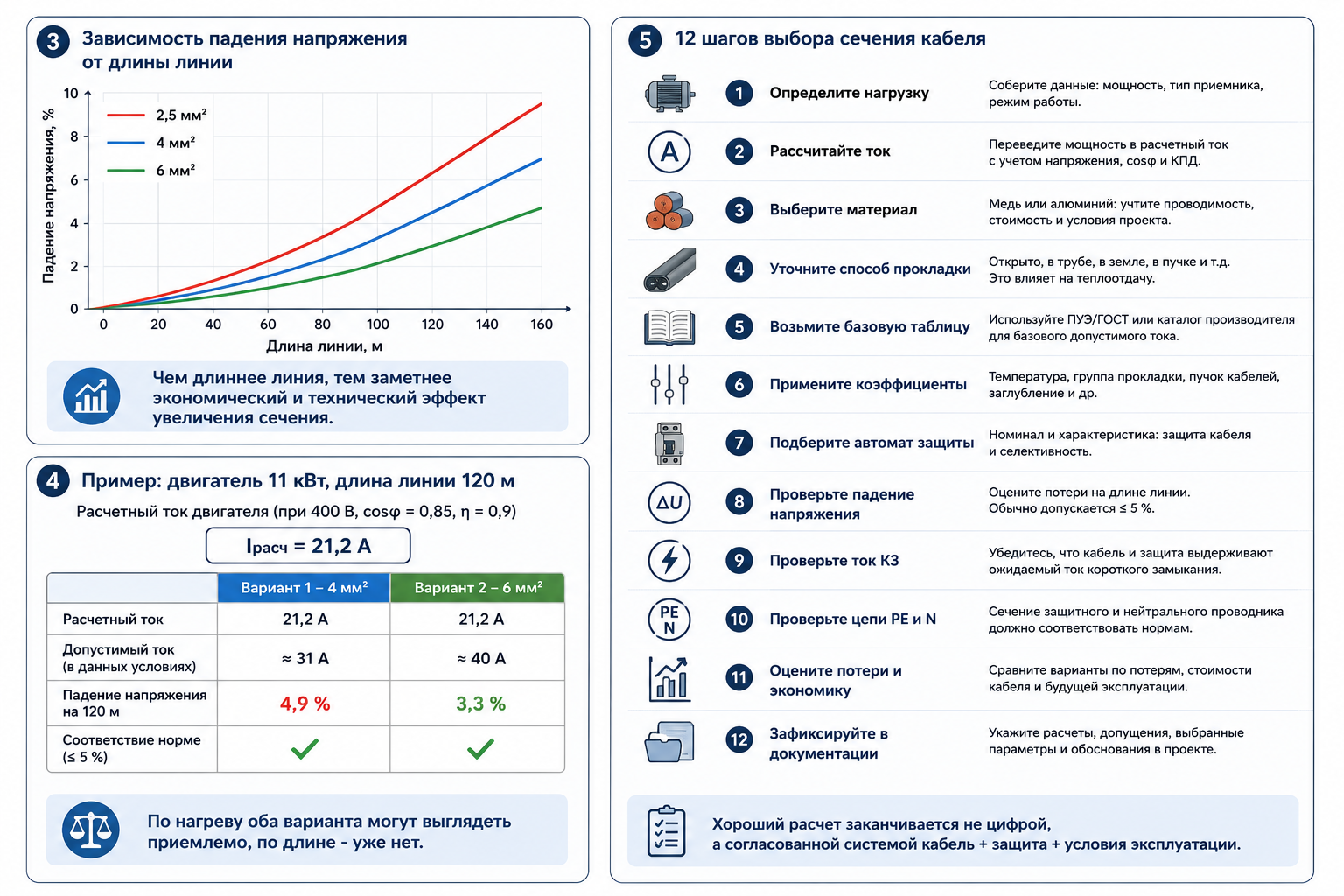

10.2. Двигатель 11 кВт, 400 В, длина 120 м

1. Расчетный ток. При cosφ = 0,82 и КПД = 0,90 получаем около 21,5 А. Паспортный ток двигателя имеет приоритет.

2. Выбор по нагреву. По одному только длительному току может показаться достаточным медное сечение 4 мм² - в зависимости от прокладки.

3. Проверка длины. Упрощенное падение напряжения для 4 мм² составляет около 19,6 В, или 4,9%. Для 6 мм² - около 13,0 В, или 3,3%.

4. Пуск. Нужно проверить падение напряжения и момент двигателя во время запуска, а также характеристику защиты или настройки пускового аппарата.

5. Итог. Для предварительного решения разумно рассматривать 6 мм², но финальный выбор зависит от способа пуска, кабеля, тока КЗ и требований к падению напряжения.

10.3. Ввод 15 кВт, 400 В

При равномерной активной нагрузке ток составляет около 21,7 А на фазу. Однако выбирать вводной кабель только по этому значению нельзя: нужно учитывать выделенную мощность, фактическую несимметрию фаз, перспективу роста, способ ввода, минимально допустимые сечения, требования сетевой организации, длину, аппарат на вводе и систему заземления.

11. Типичные ошибки при выборе сечения

Смотреть только на мощность.  Не учитываются cosφ, КПД, режим и реальный ток.

Брать сечение «по одной таблице из интернета».  Неясно, для какого кабеля, температуры и способа прокладки составлена таблица.

Механически увеличивать сечение по длине.  Вместо расчета применяют правило «каждые 30 м плюс одна ступень».

Не учитывать групповую прокладку.  Кабели в пучке взаимно нагреваются.

Считать, что земля всегда охлаждает одинаково.  Сухой грунт и труба могут резко ухудшить теплоотвод.

Выбирать автомат по нагрузке, забывая о кабеле.  Номинал защиты оказывается выше допустимого тока линии.

Игнорировать пусковые токи.  Двигатель не запускается или защита отключает линию.

Не проверять ток КЗ в конце длинной линии.  Автомат может не отключить повреждение за требуемое время.

Занижать нейтраль без анализа гармоник.  Для ИТ-нагрузок и LED ток в N может быть значительным.

Соединять Cu и Al обычной скруткой.  Контакт деградирует, растет переходное сопротивление и нагрев.

Использовать гибкий шнур как стационарную силовую линию без проверки.  Конструкция, допустимые токи и условия монтажа могут не соответствовать задаче.

12. Специальные нагрузки: что меняется в расчете

12.1. Электродвигатели, насосы и компрессоры

Учитывают номинальный ток, режим S1/S3 и другие режимы, частоту пусков, пусковой ток, допустимое падение напряжения при запуске и координацию с автоматом, контактором, тепловым реле, УПП или частотным преобразователем.

12.2. Частотные преобразователи

На входе ПЧ ток может отличаться от простого расчета по мощности двигателя. На выходе важны требования производителя к экранированному моторному кабелю, длине, симметрии PE-проводников, фильтрам dU/dt или синусным фильтрам. Высокочастотные составляющие влияют на нагрев, ЭМС и подшипниковые токи.

12.3. Сварочные аппараты

Расчет зависит от ПВ - продолжительности включения, коэффициента мощности, импульсного характера потребления и допустимых просадок сети. Сумма паспортных киловатт без учета режима часто завышает или, наоборот, недооценивает требуемую линию.

12.4. Электронагрев

Для ТЭНов cosφ близок к единице, поэтому расчет тока прост. Но длительный режим и высокая температура вокруг оборудования требуют особого внимания к температуре кабеля, вводам, наконечникам и клеммам.

12.5. Освещение и электронные блоки питания

LED-драйверы и импульсные блоки питания могут иметь пусковые броски и гармоники. Для больших групп светильников проверяют не только установившийся ток, но и коммутационную способность аппаратов, ток нейтрали и совместимость с УЗО/дифзащитой.

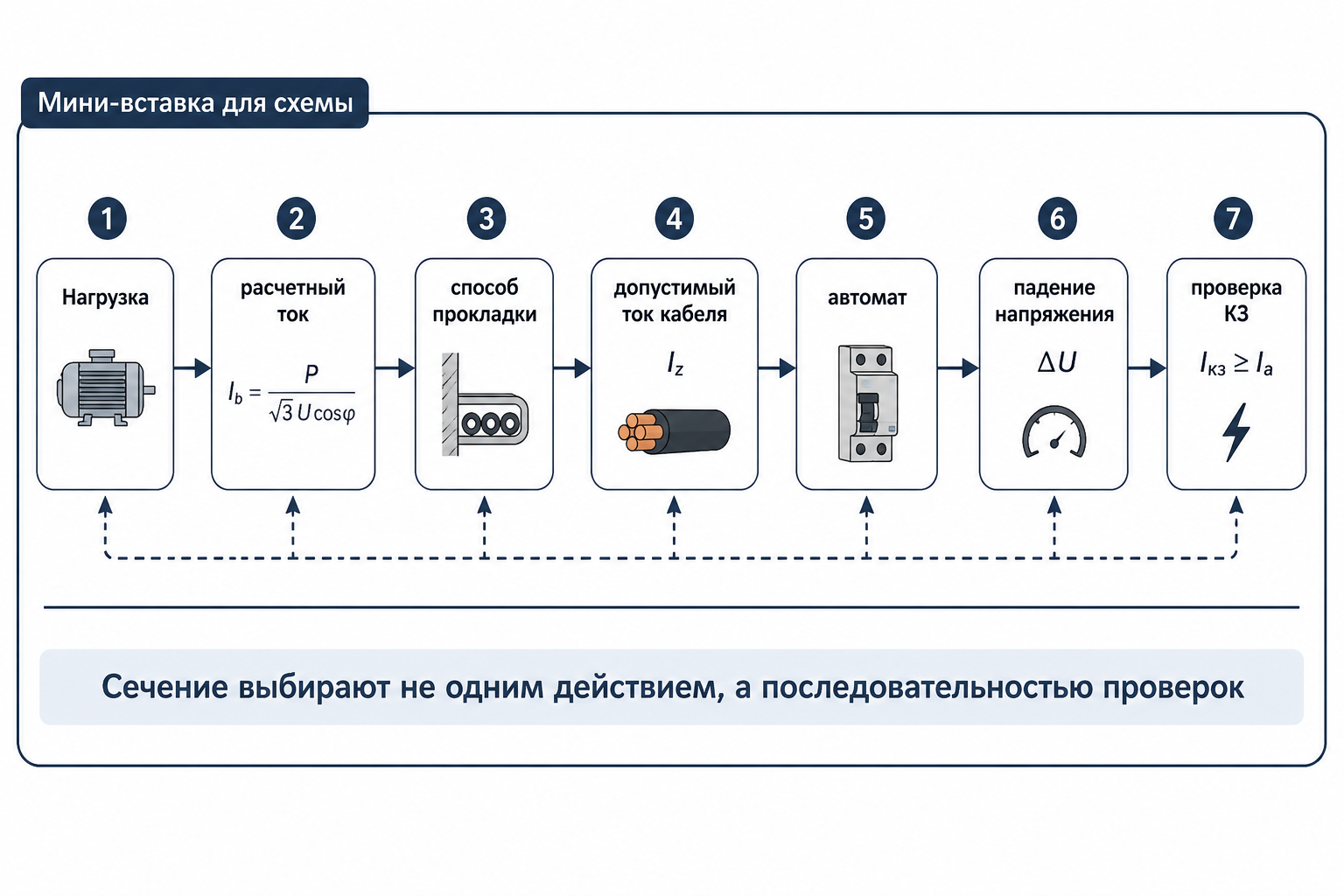

13. Итоговый алгоритм выбора кабеля

1. Составить перечень нагрузок и определить расчетную мощность с учетом одновременности.

2. Получить расчетный ток по формуле или паспорту оборудования.

3. Выбрать материал, конструкцию кабеля и число жил.

4. Определить реальный способ прокладки по всей трассе, включая локальные участки в трубах и теплоизоляции.

5. Выбрать предварительное сечение по допустимому длительному току.

6. Применить коэффициенты температуры, группировки, грунта и других условий.

7. Согласовать номинал и характеристику защитного аппарата.

8. Рассчитать падение напряжения в нормальном режиме и, при необходимости, во время пуска.

9. Проверить ток короткого замыкания, время отключения и термическую стойкость.

10. Проверить минимальные сечения PE и N, условия соединения и механическую прочность.

11. Оценить потери и экономическую целесообразность следующего стандартного сечения.

12. Зафиксировать результат в однолинейной схеме, кабельном журнале и спецификации.

14. Часто задаваемые вопросы

Какое сечение выбрать на 3 кВт?

В однофазной сети 230 В активная нагрузка потребляет около 13 А. Для распространенной стационарной линии часто рассматривают медь 1,5 или 2,5 мм² в зависимости от назначения, способа прокладки и защиты. Для розеточной группы обычно применяют 2,5 мм² с автоматом 16 А. Итог подтверждают расчетом.

Можно ли взять кабель «с большим запасом»?

Да, но увеличение сечения должно быть осмысленным. Оно уменьшает падение напряжения и потери, но повышает цену, радиус изгиба и требования к клеммам. Иногда следующая ступень окупается энергосбережением, особенно на длинной постоянно нагруженной линии.

Нужно ли учитывать пусковой ток двигателя при выборе сечения?

Для длительного нагрева основным является рабочий ток, но пусковой ток влияет на падение напряжения, запуск, характеристику автомата и время отключения. Поэтому его обязательно проверяют в составе полного расчета.

Что делать, если расчет по току дает 4 мм², а по падению напряжения - 6 мм²?

Принимают большее сечение. Все проверки являются обязательными ограничениями, а не альтернативными вариантами.

Почему автомат 25 А нельзя ставить на обычную розеточную линию 2,5 мм² без проверки?

Потому что допустимый ток кабеля может оказаться ниже номинала автомата из-за скрытой, групповой или горячей прокладки. Защита должна отключать перегрузку раньше опасного нагрева линии.

Как проверить качество кабеля?

Проверяют маркировку, изготовителя, документы, фактический диаметр и конструкцию жил, а для профессиональной приемки - электрическое сопротивление жилы, толщину изоляции и соответствие заявленному стандарту. Измерение одного диаметра многопроволочной жилы не заменяет полноценную проверку.

15. Вывод

Правильно выбранное сечение - это не «кабель потолще», а согласованное решение. Линия должна передавать рабочий ток без перегрева, сохранять напряжение на нагрузке, обеспечивать корректную работу автомата при перегрузке и коротком замыкании, а также соответствовать реальному способу прокладки.

При проектировании ГРЩ, ВРУ, распределительных щитов и шкафов управления специалисты ООО ИК «ЭЛТЕКО» выполняют расчет нагрузок, подбор кабелей и защитных аппаратов, разработку схем, сборку НКУ, программирование и пусконаладочные работы. Для расчета подготовьте мощность и тип нагрузки, напряжение, длину трассы, способ прокладки и требования к резерву.

16. Нормативная база и важное ограничение

При подготовке и проверке проекта используют, в частности:

· ПУЭ, глава 1.3 - выбор проводников по нагреву и допустимым длительным токам;

· ГОСТ Р 50571.5.52-2011 - выбор и монтаж электропроводок, включая рекомендации по падению напряжения;

· ГОСТ 31996-2012 - силовые кабели с пластмассовой изоляцией на 0,66; 1 и 3 кВ;

· ГОСТ 29322-2014 - стандартные напряжения;

· ГОСТ 22483-2021 - токопроводящие жилы кабелей, проводов и шнуров;

· техническую документацию производителя кабеля и оборудования;

· технические условия присоединения, проектные требования и отраслевые нормы конкретного объекта.

Статья носит справочный характер и не заменяет рабочую документацию. Нормативные документы, таблицы и поправки следует проверять в актуальной редакции на дату проектирования.
