Как выбрать сечение кабеля: советы проектировщика

Выбор сечения кабеля — это не игра в «подойдет / не подойдет», а нормальная инженерная процедура. Она одновременно учитывает мощность нагрузки, рабочий ток, материал жилы, способ прокладки, температуру, длину трассы, допустимое падение напряжения и согласование с защитным аппаратом. Если упростить слишком сильно, можно получить перегрев, просадки напряжения, ложные отключения автомата или, что хуже, линию, которая при аварии не отключится вовремя.

В этой статье разберем методику выбора сечения кабеля простым языком: так, чтобы материал был полезен и начинающему электрику, и инженеру, который каждый день имеет дело с НКУ, шкафами управления, электродвигателями, частотными преобразователями и кабельными трассами на объектах.

1. Почему сечение нельзя выбирать только по таблице

Таблица допустимых токов — это отправная точка, а не финальный ответ. В реальной жизни кабель работает не в идеальной лаборатории. Он может лежать в лотке рядом с десятком таких же линий, проходить через гофру, короб, трубу, утепленный участок, жаркое помещение, шкаф НКУ или производственную зону с повышенной температурой. Все это ухудшает теплоотвод.

Поэтому один и тот же кабель может вести себя по-разному:

• на воздухе он охлаждается лучше и выдерживает больший длительный ток;
• в трубе или штробе тепло отводится хуже, значит допустимый ток ниже;
• в пучке кабелей возникает взаимный нагрев, и расчет нужно корректировать;
• на длинной линии может быть нормальный ток, но недопустимое падение напряжения;
• при питании двигателя важны пусковые токи и провал напряжения на старте.

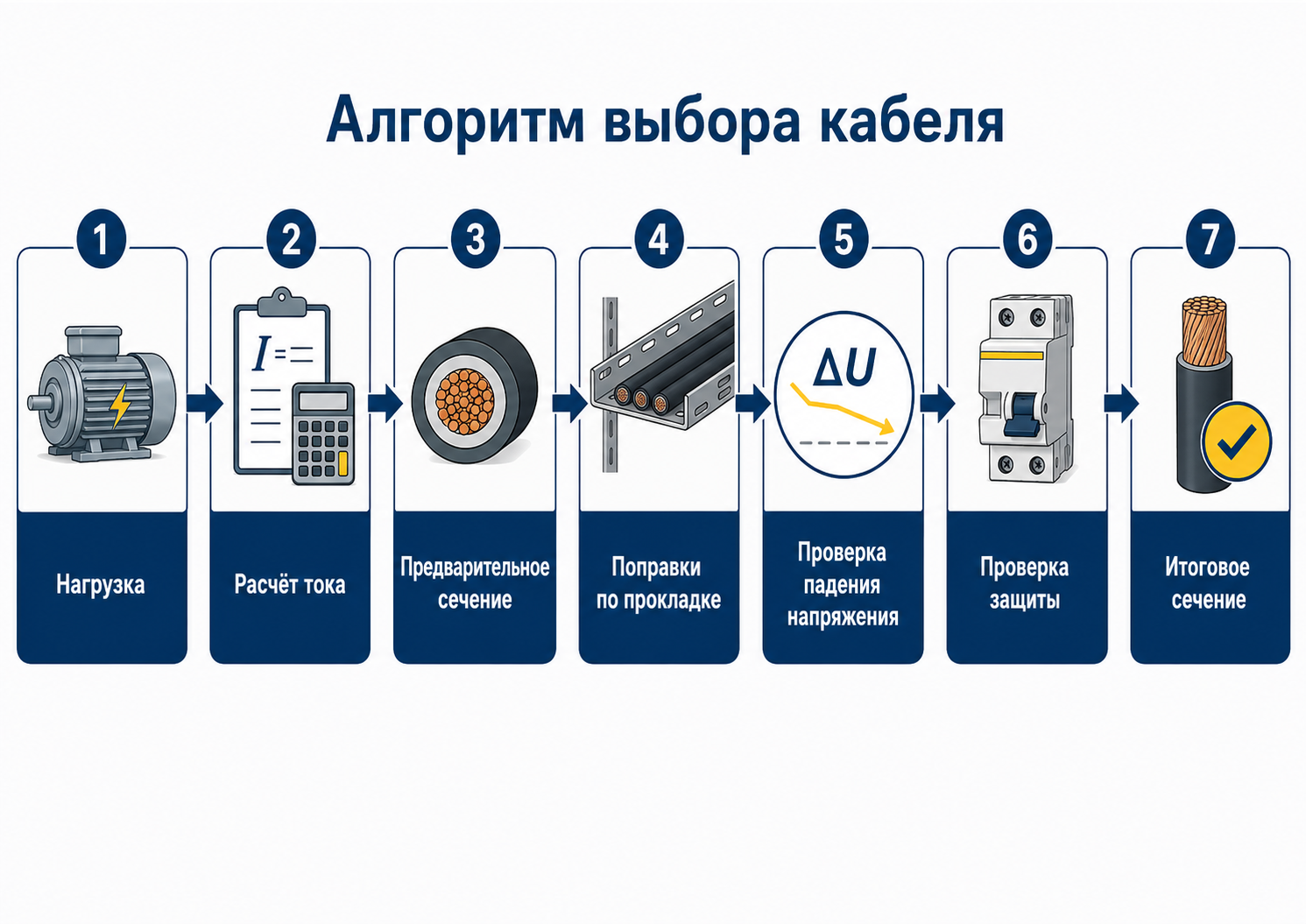

Именно поэтому профессиональный подбор выполняют по нескольким критериям. Сечение, которое прошло только проверку «по току», может не пройти проверку по падению напряжения или по условиям отключения при коротком замыкании. Инженерный подход прост: выбирают не минимально возможное, а технически обоснованное сечение.

2. Какие исходные данные нужны для выбора кабеля

Перед расчетом нужно собрать исходные данные. Чем точнее исходные данные, тем меньше шансов, что кабель потом «попросит отпуск» в виде перегрева или регулярных отключений.

Таблица 1. Исходные данные для выбора сечения кабеля

3. Расчет сечения кабеля по мощности и току

Сечение кабеля нельзя выбирать только по номинальному току. Даже при корректном выборе автомата жилы будут нагреваться: типичная расчётная температура жил — около 65 °C при температуре окружающей среды 25 °C.

Если в одном лотке/трубе проложено несколько линий, их взаимный нагрев приводит к снижению допустимого тока на 10–30 %. При повышенной температуре воздуха ток тоже необходимо снижать. В реальных групповых сетях (розетки, свет, локальные нагрузки) часто целесообразно ограничивать рабочий ток до 60–70 % от предельных таблиц.

Первый шаг — определить расчетный ток. Для однофазной сети ориентировочно используют формулу:

I = P / U

где I — ток, А; P — мощность нагрузки, Вт; U — напряжение сети, В. Для трехфазной нагрузки дополнительно учитывают распределение по фазам и коэффициент мощности cosφ:

I ≈ P / (√3 × U × cosφ)

Пример для однофазной сети. Есть линия с расчетной нагрузкой 5 кВт при напряжении 220 В. Ток будет примерно 5000 / 220 = 22,7 А. По одному только току может показаться, что достаточно медного кабеля 2,5 мм². Но дальше нужно проверить способ прокладки, длину линии, автомат и падение напряжения. Таблица дала подсказку, но решение еще не принято.

Таблица 2. Быстрые ориентиры по медным жилам. Значения уточняются по ПУЭ, каталогу производителя и условиям прокладки

 Допустимый длительный ток для медных жил.

Примечание: численные значения уточняются по действующим таблицам ПУЭ/каталогов. В проекте рекомендуется применять коэффициенты снижения 10–30 % при групповой прокладке и высокой температуре.

4. Потери напряжения и длина линии

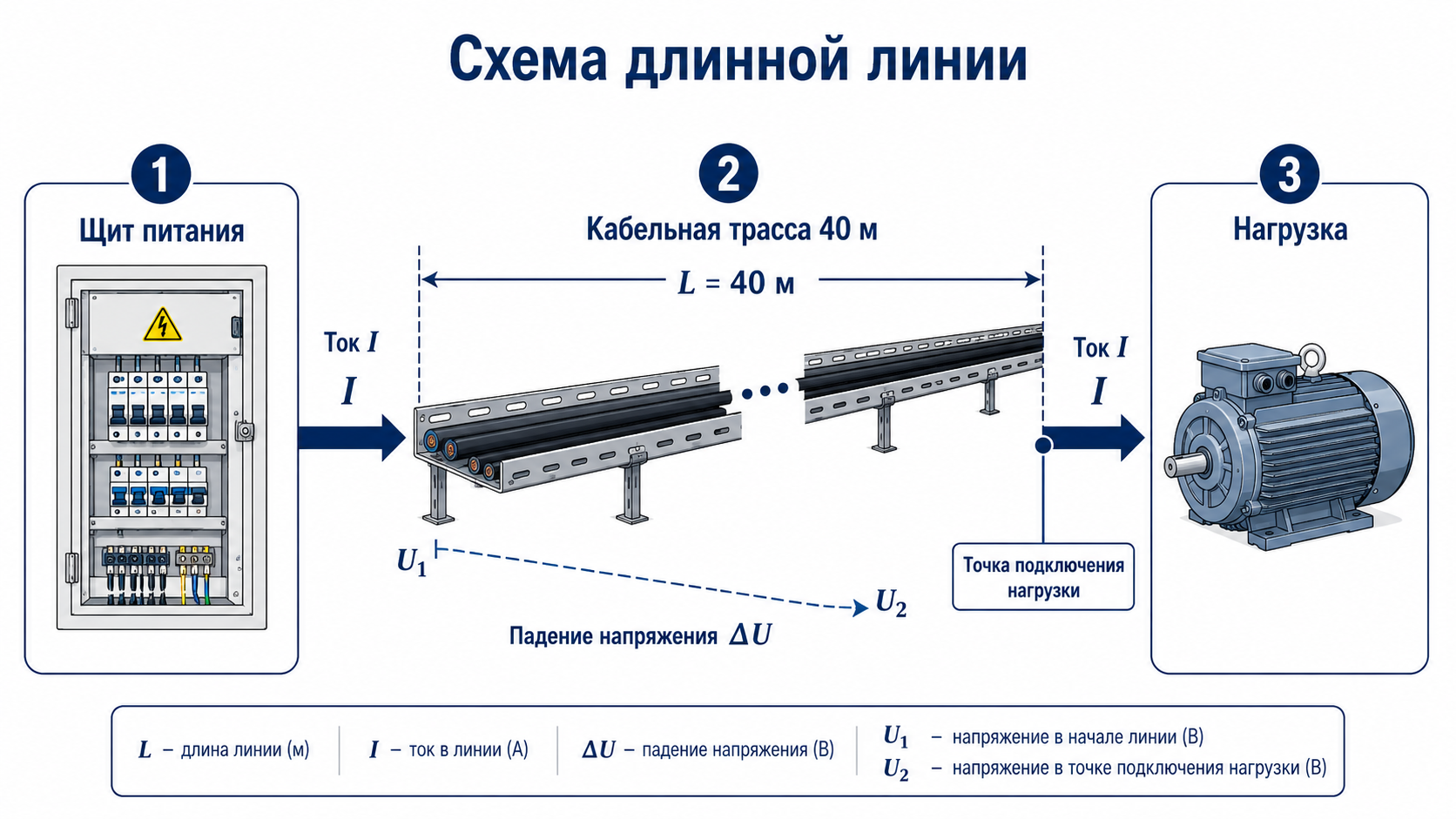

Кабель — это не идеальный проводник. У него есть сопротивление, а значит на длинной линии часть напряжения теряется. В быту это проявляется мерцанием света, просадкой напряжения на розетках, нестабильной работой блоков питания. В промышленности последствия серьезнее: двигатель может тяжело запускаться, частотный преобразователь — уходить в аварию, автоматика — ловить ложные сбои.

Для грубой оценки однофазной линии используют формулу:

ΔU = 2 × I × L × ρ / S

​

Разберём, что означает каждый символ:

• $\Delta U$ — падение напряжения на проводнике (в вольтах, В);

• $I$ — сила тока, протекающего через проводник (в амперах, А);

• $L$ — длина проводника (в метрах, м);

• $\rho$ — удельное электрическое сопротивление материала проводника (в омах на метр, $\text{Ом}\cdot \text{м}$);

• $S$ — площадь поперечного сечения проводника (в квадратных метрах, м2).

Формула описывает падение напряжения ($\Delta U$) вдоль проводника при протекании через него электрического тока. Двойка в числителе ($2\times$) часто появляется в расчётах для двухпроводной линии (например, фазный и нулевой провод), когда учитывается падение напряжения на обоих проводах.

где ΔU — падение напряжения, В; I — ток нагрузки, А; L — длина линии в одну сторону, м; ρ — удельное сопротивление материала; S — сечение жилы, мм². Для трехфазной сети формула отличается, но логика остается прежней: чем выше ток и длиннее линия, тем больше потери; чем больше сечение — тем потери ниже.

Практический ориентир: если линия длиннее 20–30 м, падение напряжения лучше проверять обязательно. Для низковольтных цепей 12/24 В это критично даже на небольших длинах: несколько вольт потерь там уже не мелочь, а половина питания.

Данные для расчета потерь при однофазном напряжении 220 В показаны в Таблице ниже. Например для кабеля с медными жилами сечением 2,5 мм2 при длине кабеля 30 метров и мощности нагрузки 3 кВт момент нагрузки равен 30х3=90, и потери составят 3%. Если расчетное значение потерь превышает 5%, то необходимо выбрать кабель большего сечения.

Момент нагрузки, кВт х м, для медных проводников в двухпроводной линии на напряжение 220 В при заданном сечении проводника

В трёхфазной сети при равномерной нагрузке потери меньше: часть мощности распределяется по трём фазам, а ток в нулевом проводнике при симметрии равен нулю. В результате эквивалентный «момент нагрузки» для тех же потерь может быть до ~6 раз больше, чем в однофазной схеме (описательный ориентир).

Момент нагрузки, кВт х м, для медных проводников в трехфазной четырехпроводной линии с нулем на напряжение 380/220 В при заданном сечении проводника

Низковольтные линии очень чувствительны к падению напряжения — сокращайте длину, увеличивайте сечение, размещайте источники ближе к нагрузке.

Потери в кабеле сильно сказываются при использовании низковольтных, например галогенных ламп. Это и понятно: если на фазном и нулевом проводниках упадет по 3 Вольта, то при напряжении 220 В мы этого скорее всего не заметим, а при напряжении 12 В напряжение на лампе упадет вдвое до 6 В. Именно поэтому трансформаторы для питания галогенных ламп необходимо максимально приближать к лампам. Например при длине кабеля 4,5 метра сечением 2,5 мм2 и нагрузке 0,1 кВт (две лампы по 50 Вт) момент нагрузки равен 0,45, что соответствует потерям 5% (Таблица 4).

Момент нагрузки, кВт х м, для медных проводников в двухпроводной линии на напряжение 12 В при заданном сечении проводника

Приведенные таблицы не учитывают увеличения сопротивления проводников от нагрева за счет протекания по ним тока. Поэтому если кабель используется при токах 0,5 и более от максимально допустимого тока кабеля данного сечения, то необходимо вводить поправку. В простейшем случае если Вы рассчитываете получить потери не более 5%, то рассчитывайте сечение исходя из потерь 4%. Также потери могут возрасти при наличии большого количества соединений жил кабелей.

5. Проверка по току короткого замыкания (Iкз)

Еще один критерий — проверка условий автоматического отключения при коротком замыкании. Если сопротивление петли «фаза-ноль» слишком велико, ток КЗ может оказаться недостаточным для быстрого срабатывания электромагнитного расцепителя автомата. На бумаге линия вроде бы есть, автомат вроде бы есть, но авария отключается медленно. Это плохой сценарий.

Проверку выполняют по фактической или расчетной петле: учитывают сопротивление трансформатора, питающего кабеля, групповой линии, соединений и клемм. Особенно внимательно к этому относятся на удаленных объектах, в сельских сетях, на длинных линиях, при старых вводах и при реконструкции существующей электропроводки.

Кабель должен обеспечивать селективное и надёжное срабатывание автомата при КЗ. Для группы «C» порог электромагнитного расцепителя — 5…10×In. Для расчёта берут верхний предел.

• Порог для С25: Iэм ≈ 10×25 А = 250 А (с запасом 15 % → 287 А).
• Требование к петле фаза–ноль: Zₚₑₜₗ ≤ Uф / Iпор.
• Оценка длины по известному удельному сопротивлению петли (Ом/км) при 65 °C.

Полное сопротивление цепи фаза–ноль (Ом/км) при 65 °C

Примеры максимально допустимой длины линии по условию КЗ (городские условия, Uф=220 В).

Состав петли: сопротивление трансформатора Rₜп, питающего кабеля Rₚₖ (часто ~0,3 Ом), плюс сопротивление групповой линии. Для сельских подстанций значения Rₜп могут быть выше.

6. Условия прокладки и температурные поправки

Допустимый длительный ток зависит от того, как кабель отдает тепло. Один кабель на открытом воздухе, тот же кабель в трубе и несколько кабелей в пучке — это три разных тепловых режима. И да, кабель в пучке не становится дружелюбнее к соседям: он их греет, а они его.

Таблица 3. Как способ прокладки влияет на выбор сечения

Для групповой прокладки и повышенной температуры часто требуется запас по сечению. На практике это особенно важно в шкафах управления, распределительных щитах, кабельных лотках промышленных объектов и машинных отделениях. Там кабель работает не один, а в компании аппаратов, клемм, шин, блоков питания, частотников и других источников тепла.

7. Согласование кабеля с автоматическим выключателем

Автоматический выключатель защищает не нагрузку «вообще», а конкретную линию. Его задача — отключить питание до того, как кабель перегреется или будет поврежден аварийным током. Поэтому номинал автомата подбирают под сечение кабеля, способ прокладки и расчетную нагрузку.

Для розеточных групп в жилых и офисных помещениях часто встречается связка: медный кабель 2,5 мм² и автомат 16 А. Для освещения — 1,5 мм² и автомат 10 А. Но это не универсальная догма: при длинной трассе, скрытой прокладке, повышенной температуре, большом числе кабелей в лотке или особой нагрузке расчет может привести к другому решению.

8. Медь или алюминий: что выбрать

Медные жилы обладают меньшим сопротивлением, более стабильны в контактных соединениях и удобнее в монтаже. Поэтому для внутренней разводки, шкафов управления, цепей автоматики, розеточных и осветительных групп чаще выбирают медь. Алюминий применяют в магистралях, вводах, распределительных сетях и на больших сечениях, где его преимущества по массе и стоимости становятся заметными.

Важно: медь и алюминий нельзя соединять «скруткой по старой дружбе». Для перехода используют специальные клеммы, гильзы, болтовые соединители или аппараты, рассчитанные на соответствующие материалы жил. Иначе контакт может окисляться, греться и постепенно превращаться в точку отказа.

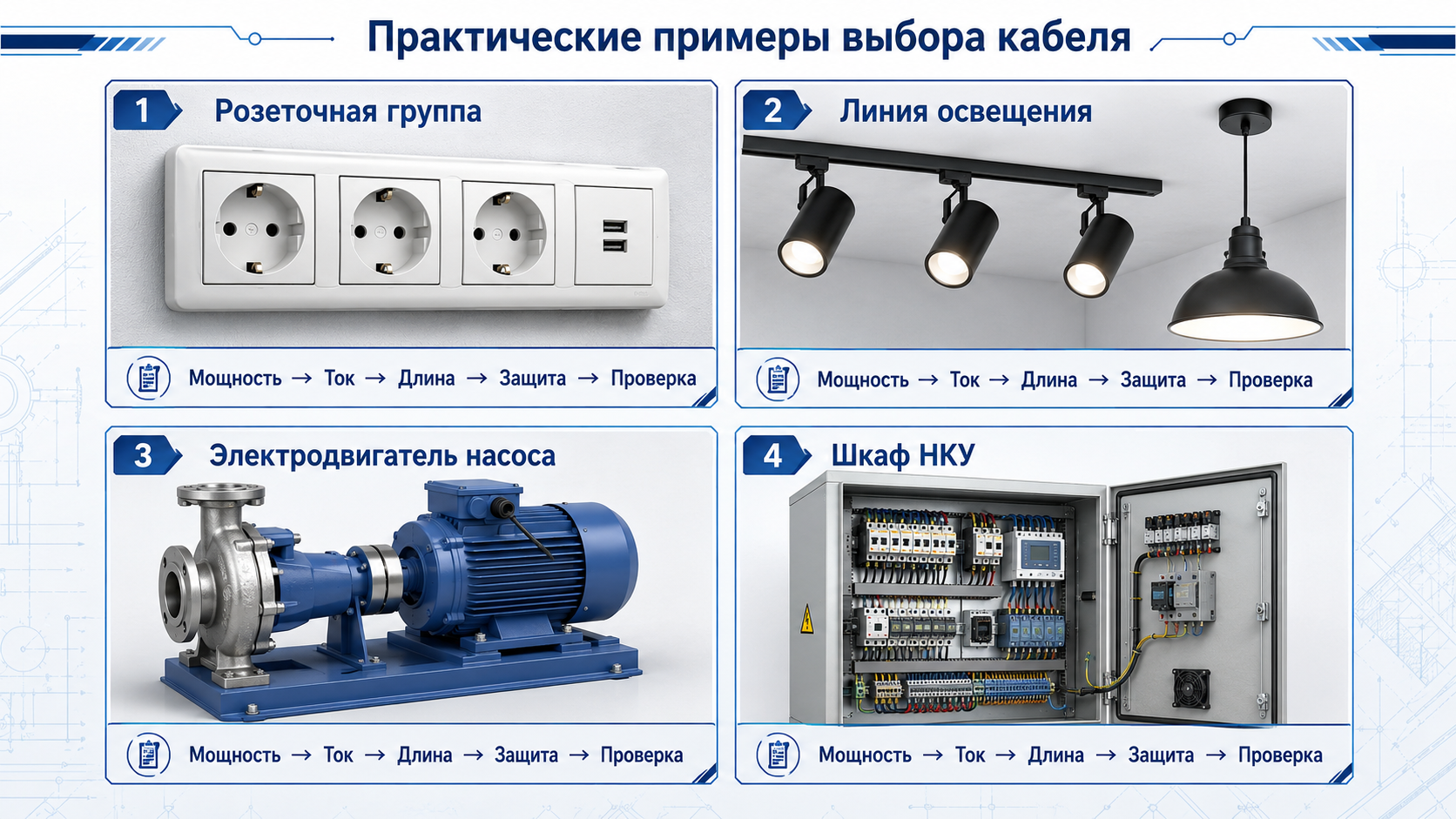

9. Практические примеры выбора сечения кабеля

Пример 1. Розеточная группа кухни

Нагрузка: чайник 2 кВт, микроволновая печь 1,2 кВт, посудомоечная машина 2,2 кВт. С учетом одновременности расчетная мощность около 3,8 кВт. Ток: 3800 / 220 ≈ 17,3 А. Для короткой линии 10–15 м обычно рассматривают медный кабель 2,5 мм² и автомат 16 А. Если трасса длинная или кабель идет в плотной группе, проверяют падение напряжения и тепловой режим.

Пример 2. Линия освещения

Суммарная мощность светильников — 1 кВт. Ток: 1000 / 220 ≈ 4,5 А. Обычно достаточно медного кабеля 1,5 мм² с автоматом 10 А. Но при длинной трассе, большом количестве соединений или наружной прокладке все равно проверяют потери и условия защиты.

Пример 3. Электродвигатель насоса 5,5 кВт

Для трехфазного двигателя важен не только рабочий ток, но и пуск. Если двигатель запускается напрямую, пусковой ток может быть в несколько раз выше номинального. При питании через частотный преобразователь режим мягче, но появляются требования к экранированию, длине моторного кабеля и электромагнитной совместимости. Здесь «просто взять по таблице» уже недостаточно — нужен расчет под схему управления.

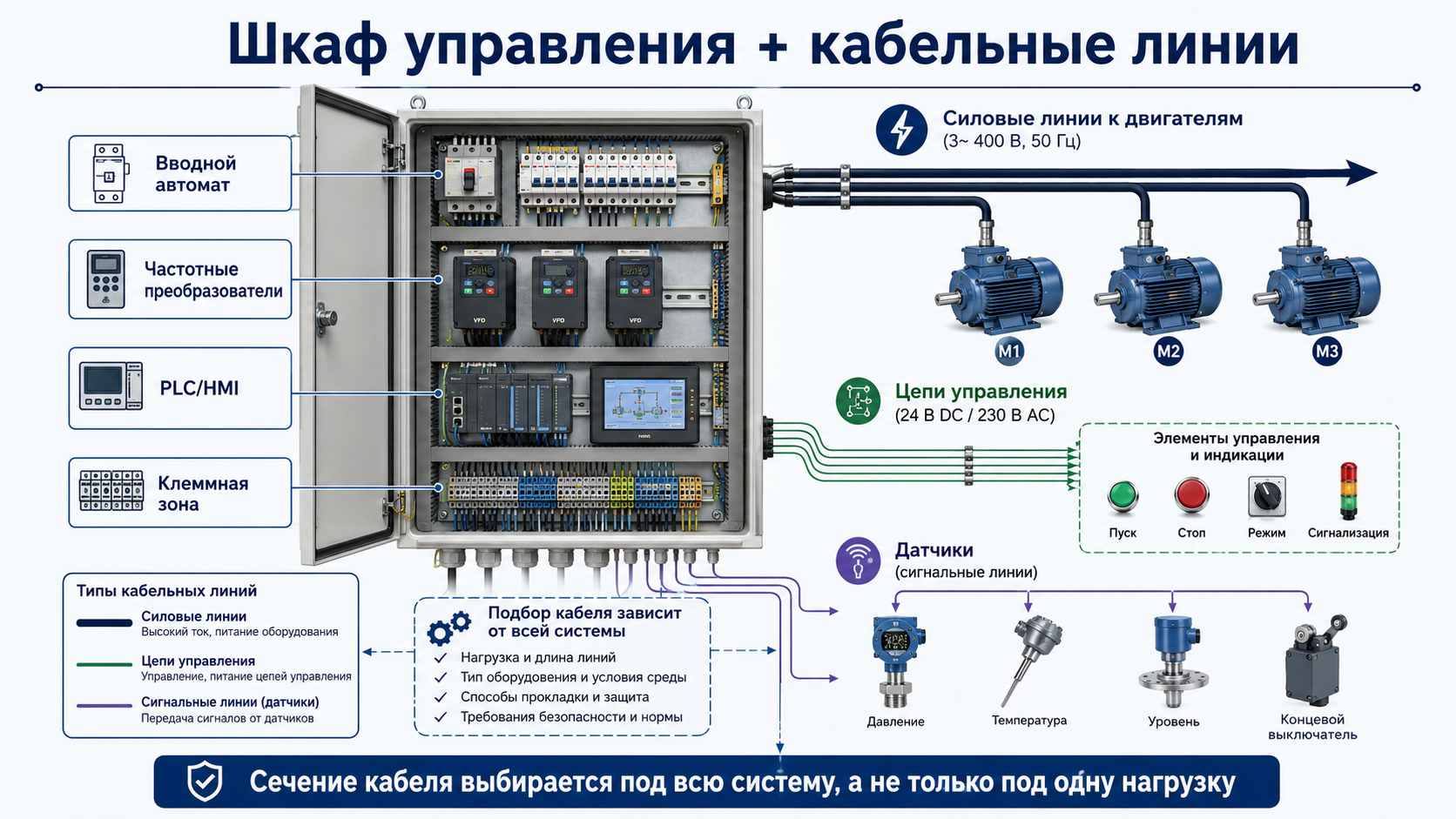

Пример 4. Питание шкафа НКУ или шкафа управления

При выборе кабеля к шкафу учитывают расчетный ток всех отходящих линий, коэффициент одновременности, резерв на развитие, температуру в помещении, способ прокладки, селективность вводной и отходящей защиты. Для промышленных объектов сечение кабеля должно быть увязано со схемой электроснабжения, аппаратом защиты и расчетом токов КЗ.

10. Типичные ошибки при выборе сечения кабеля

·       Выбор только по номиналу автомата. Автомат — часть системы защиты, но не калькулятор сечения кабеля.

·       Игнорирование длины трассы. На длинной линии падение напряжения может стать главным ограничением.

·       Отсутствие учета групповой прокладки. Кабели в пучке нагреваются сильнее, допустимый ток снижается.

·       Экономия на сечении для двигателей. Пусковые токи и провалы напряжения могут быстро показать, что экономия была условной.

·       Смешивание меди и алюминия без специальных соединителей. Это частая причина нагрева контактов.

·       Отсутствие резерва. Сегодня линия питает одну нагрузку, завтра к ней добавляют еще две — и расчет превращается в воспоминание.

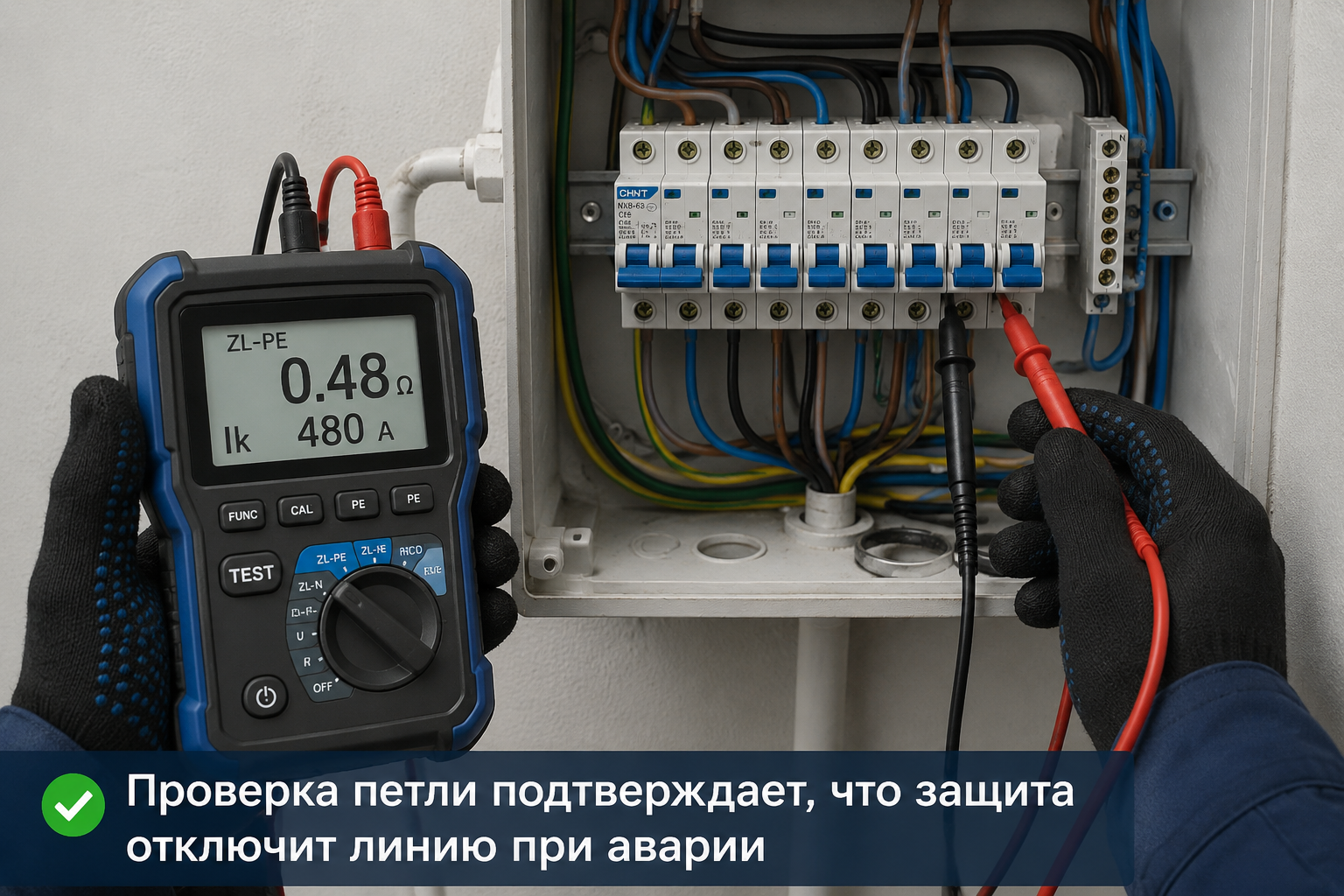

·       Расчет без фактической проверки. После монтажа полезно измерить петлю, проверить маркировку, затяжку клемм и соответствие схеме.

11. Советы инженеров ЭЛТЕКО

·       Начинайте не с таблицы, а с профиля нагрузки: мощность, режим, пуски, длительность работы, резерв.

·       Для линий длиннее 20–30 м обязательно проверяйте падение напряжения, даже если по току сечение выглядит достаточным.

·       В НКУ и шкафах управления учитывайте температуру внутри шкафа, плотность компоновки, тепловыделение аппаратов и качество вентиляции.

·       Для частотных преобразователей отдельно проверяйте требования производителя к длине и типу моторного кабеля.

·       Не завышайте автомат ради удобства эксплуатации. Если автомат отключается, сначала ищите причину: перегрузка, плохой контакт, неверное сечение, пусковой режим, неисправность нагрузки.

·       Закладывайте разумный резерв там, где возможен рост мощности. Кабель в проекте дешевле, чем переделка кабельной трассы после запуска объекта.

·       Фиксируйте принятые коэффициенты и допущения в проектной документации: это помогает при согласовании, эксплуатации и последующей модернизации.

12. Где это особенно важно для НКУ, АСУ ТП и промышленной автоматики

В бытовой электрике ошибка выбора сечения чаще всего проявляется нагревом, просадкой напряжения или выбиванием автомата. В промышленности цена ошибки выше: остановка линии, авария частотного преобразователя, перегрев электродвигателя, отказ цепей управления, сбой контроллера или ложное срабатывание защиты.

При проектировании НКУ, шкафов управления и систем АСУ ТП компания ЭЛТЕКО учитывает не только номинальные токи, но и реальные режимы работы оборудования: пусковые токи, одновременность нагрузок, селективность защиты, температуру в шкафу, длину трасс, требования КИПиА, особенности кабелей управления и силовых кабелей.

FAQ: частые вопросы по выбору сечения кабеля

Как быстро выбрать сечение кабеля для розеток?

Для типовой розеточной группы часто используют медный кабель 2,5 мм² и автомат 16 А, но это предварительный ориентир. При длинной трассе, скрытой прокладке, большой нагрузке или групповой прокладке нужен расчет.

Можно ли поставить автомат больше, чтобы он не отключался?

Нет. Автомат должен защищать кабель. Если заменить его на больший без проверки сечения и условий прокладки, линия может перегреваться незаметно.

Почему на длинной линии нужно увеличивать сечение?

Из-за падения напряжения. Чем длиннее трасса и выше ток, тем больше потери. Увеличение сечения снижает сопротивление и просадку напряжения.

Как учитывать пусковые токи двигателя?

Для двигателей нужно учитывать способ пуска: прямой пуск, звезда-треугольник, УПП или частотный преобразователь. Пусковой ток может быть кратно выше рабочего, поэтому расчет выполняют с запасом и проверкой защиты.

Что лучше — ВВГнг-LS или NYM?

Оба типа применяют для стационарной прокладки в подходящих условиях. ВВГнг-LS часто выбирают для объектов, где важны низкое дымо- и газовыделение и экономичность; NYM удобен в монтаже, но применимость зависит от условий прокладки и требований проекта.

Можно ли соединять медный и алюминиевый кабель?

Можно только через специальные клеммы, гильзы или соединители, рассчитанные на соединение меди и алюминия. Прямая скрутка недопустима.

Нужно ли считать сечение кабеля для 24 В?

Да, и особенно внимательно. В низковольтных цепях даже небольшое падение напряжения может привести к нестабильной работе оборудования, датчиков, приводов или LED-нагрузок.

Когда обязательно нужен проектировщик?

Когда речь идет о вводе в здание, промышленном оборудовании, НКУ, двигателях, частотных преобразователях, длинных трассах, реконструкции старых сетей или объектах с повышенными требованиями к надежности.

Заключение: правильное сечение — это безопасность, надежность и меньше сюрпризов

Правильный выбор сечения кабеля — это баланс нескольких факторов: рабочего тока, нагрева, условий прокладки, длины линии, падения напряжения, токов короткого замыкания и характеристик защитного аппарата. Если учитывать только один параметр, можно получить решение, которое выглядит правильным в таблице, но плохо работает на объекте.

ООО ИК «ЭЛТЕКО» проектирует, комплектует и собирает НКУ 0,4 кВ, шкафы управления, системы АСУ ТП и силовую автоматику. Мы выполняем расчеты кабельных линий, подбираем защиту, готовим электрические схемы, собираем щитовое оборудование и сопровождаем объект до запуска.

Нужен подбор кабеля, расчет шкафа управления или проект НКУ под ваш объект? Свяжитесь с инженерами ЭЛТЕКО — подберем решение не «на глаз», а по нагрузке, условиям эксплуатации и требованиям безопасности.
