1. Что именно означает увеличение частоты

Частота переменного тока показывает, сколько полных периодов изменения напряжения и тока происходит за одну секунду. Один герц — это один период в секунду. В российских сетях общего назначения используется частота 50 Гц, однако многие технологические установки работают на 100, 200, 400 Гц, единицах килогерц и значительно выше.

Здесь важно сразу разделить две совершенно разные задачи:

1. изменить частоту питания конкретной нагрузки — электродвигателя, индуктора, испытательного стенда, авиационного или судового оборудования;
2. изменить частоту всей энергосистемы или автономной электростанции.

В первом случае нагрузку отделяют от сети силовым преобразователем и формируют для неё новое напряжение требуемой частоты. Во втором случае частота задаётся скоростью генераторов и балансом активной мощности. Для обычного предприятия корректный путь почти всегда локальный: сеть остаётся 50 Гц, а нужная нагрузка питается через отдельный преобразователь.

2. Теоретическая основа: откуда берётся частота

2.1. Генератор и число полюсов

Для синхронной электрической машины частота связана со скоростью вращения и числом полюсов:

Примеры для 50 Гц: двухполюсная машина имеет синхронную скорость 3000 об/мин, четырёхполюсная — 1500 об/мин, шестиполюсная — 1000 об/мин. Чтобы получить 100 Гц на той же машине, скорость пришлось бы удвоить — если это допускают ротор, подшипники, привод и система возбуждения.

2.2. Реактивные сопротивления

При изменении частоты меняется поведение индуктивных и ёмкостных элементов:

• индуктивное сопротивление растёт: XL = 2πfL;
• ёмкостное сопротивление уменьшается: XC = 1/(2πfC);
• усиливаются поверхностный эффект и эффект близости в проводниках;
• изменяются потери в магнитопроводах, диэлектриках и экранах;
• становятся заметнее паразитные ёмкости и индуктивности монтажа.

Поэтому повышение частоты — это не только изменение скорости двигателя. Оно влияет на кабели, фильтры, трансформаторы, коммутационную аппаратуру, измерительные цепи и электромагнитную совместимость.

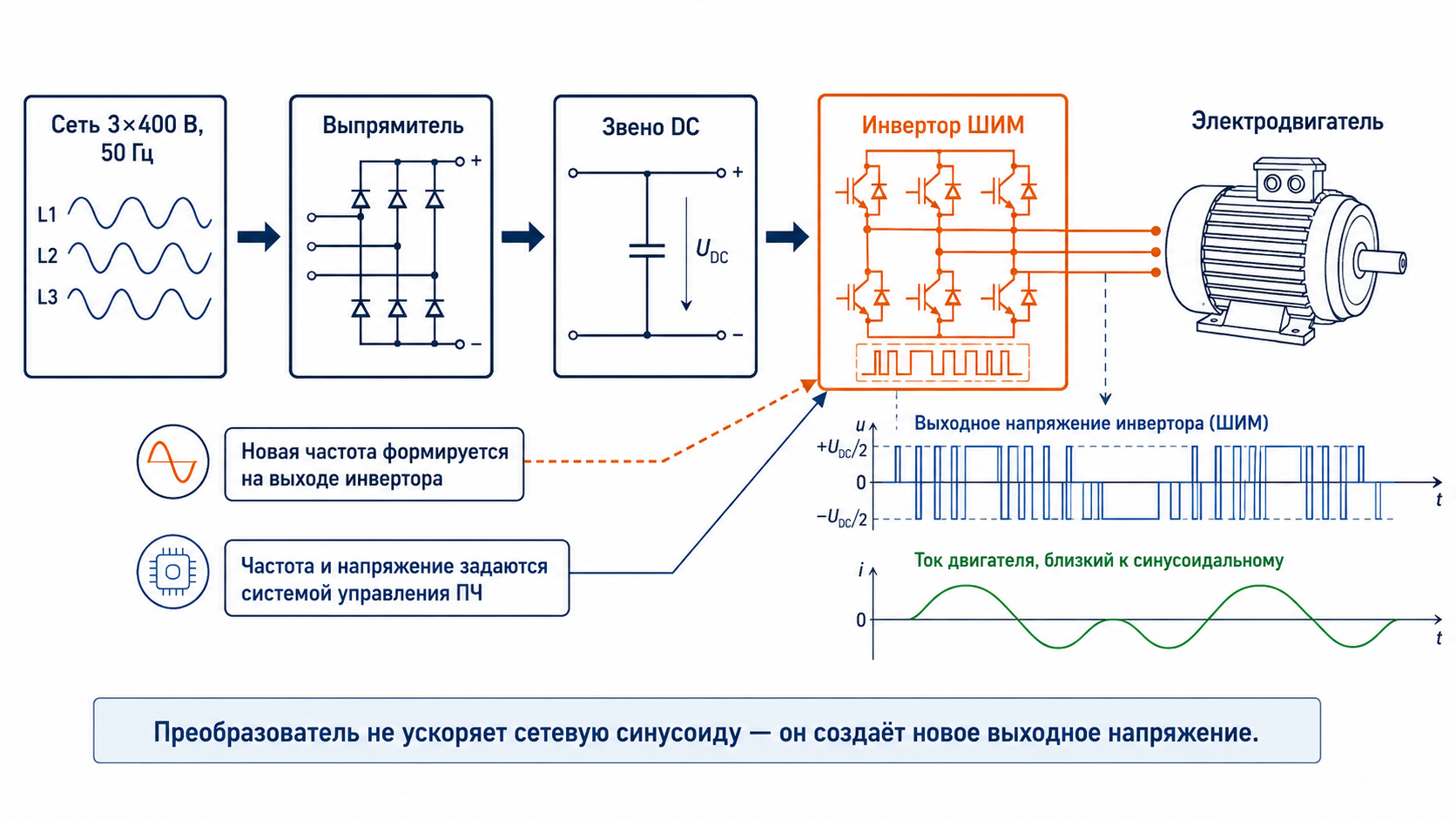

3. Электронный преобразователь с промежуточным звеном постоянного тока

Самый распространённый современный способ получить переменное напряжение другой частоты — двойное преобразование AC–DC–AC. Именно так устроено большинство низковольтных частотных преобразователей и значительная часть статических преобразователей частоты.

3.1. Из каких узлов состоит преобразователь

1. Выпрямитель преобразует входное переменное напряжение 50 или 60 Гц в пульсирующее постоянное.
2. Звено постоянного тока с конденсаторами и, при необходимости, дросселями сглаживает напряжение и служит энергетическим буфером.
3. Инвертор на IGBT, MOSFET, SiC- или других управляемых ключах формирует последовательность импульсов с требуемой основной частотой.
4. Система управления рассчитывает алгоритм ШИМ, регулирует напряжение, ток, поток и момент, выполняет диагностику и защиту.

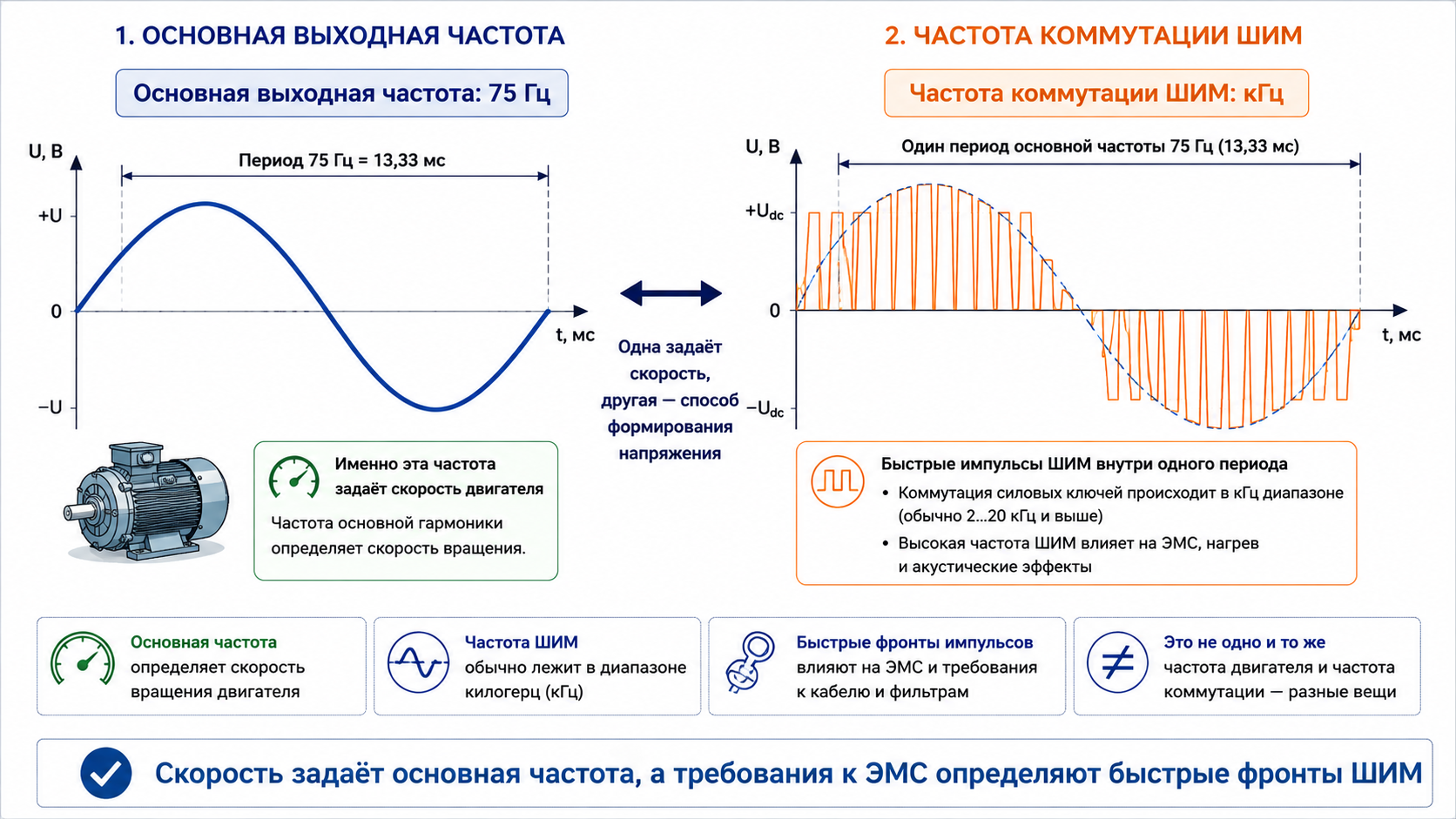

Важно: на клеммах обычного ПЧ без синус-фильтра присутствует не идеальная синусоида напряжения, а ШИМ-последовательность. Индуктивность двигателя сглаживает ток, поэтому его основная составляющая близка к синусоидальной. Длинный моторный кабель, старая изоляция и высокий уровень dU/dt требуют отдельной проверки и иногда установки выходного дросселя, dU/dt-фильтра или синус-фильтра.

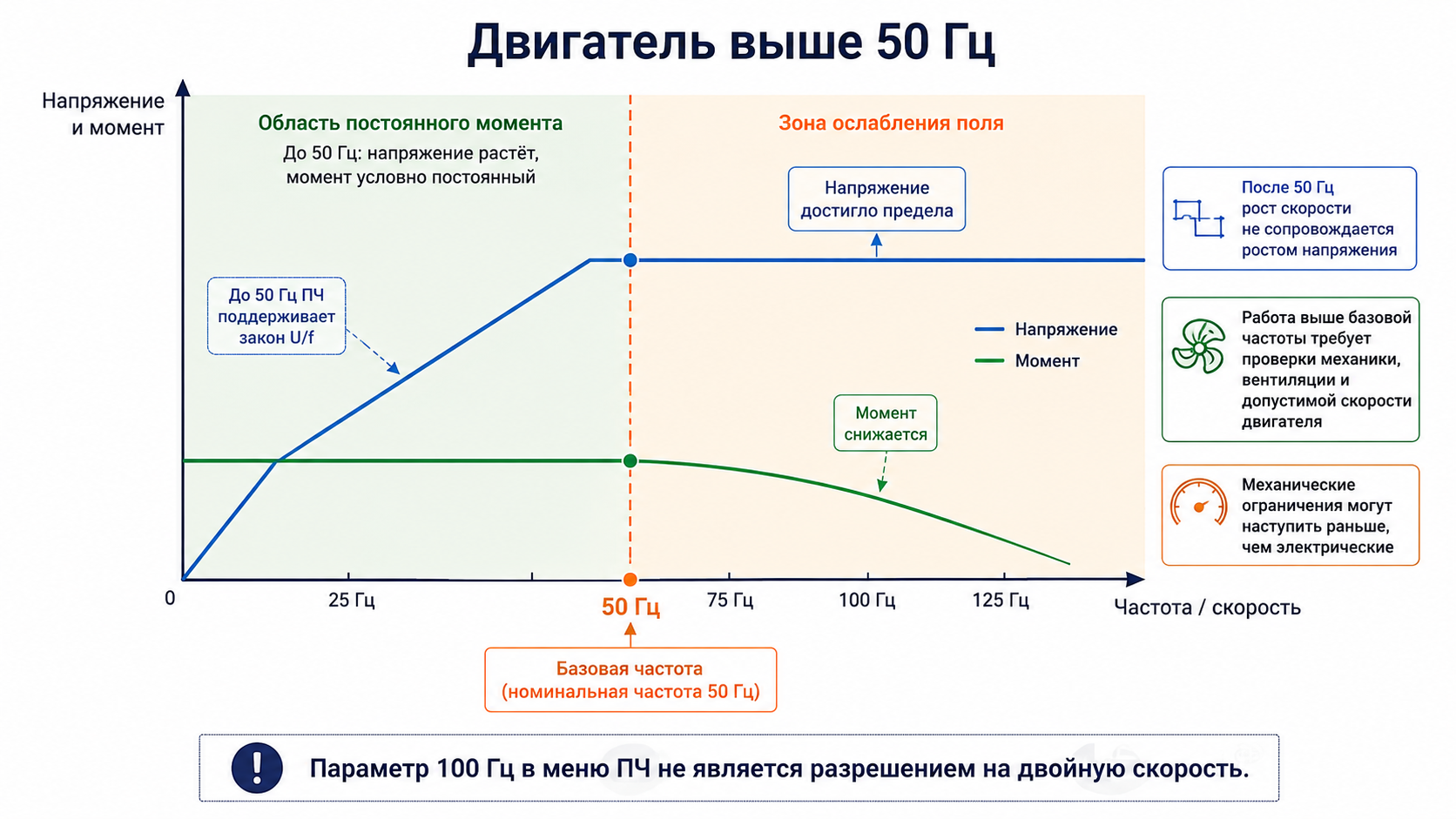

3.2. Частота и напряжение должны изменяться согласованно

Для асинхронного двигателя недостаточно задать только частоту. До базовой точки преобразователь обычно поддерживает отношение U/f, чтобы магнитный поток оставался близким к номинальному. Если сильно увеличить частоту без соответствующего напряжения, поток снизится и двигатель перейдёт в область ослабления поля.

• до базовой частоты обычно доступен режим приблизительно постоянного момента;
• выше базовой частоты выходное напряжение уже не растёт, а доступный момент уменьшается;
• при правильном подборе в части диапазона возможна работа с примерно постоянной мощностью;
• максимальная частота параметра ПЧ не означает, что двигатель и механизм разрешено разгонять до этого значения.

3.3. Когда применяют статический преобразователь частоты

• регулирование скорости насосов, вентиляторов, конвейеров, мешалок, станков и центрифуг;
• питание оборудования на 60 или 400 Гц от сети 50 Гц;
• испытательные стенды и лабораторные установки с регулируемой частотой и напряжением;
• автономные микросети, источники бесперебойного питания и преобразование энергии накопителей;
• высокочастотный нагрев и технологические источники, где применяется специализированный резонансный инвертор.

4. Прямые преобразователи AC/AC

В прямых преобразователях входное переменное напряжение преобразуется в выходное без выраженного накопительного звена постоянного тока. К этой группе относятся циклоконверторы, матричные преобразователи и ряд специальных топологий.

4.1. Циклоконвертор

Классический тиристорный циклоконвертор поочерёдно подключает нагрузку к участкам входных фаз и синтезирует низкочастотное выходное напряжение. Он применяется в мощных тихоходных приводах — например, мельницах, прокатных станах и судовых установках. Для задачи повышения 50 Гц до 100 или 400 Гц это, как правило, неподходящий вариант: рабочая выходная частота классического циклоконвертора обычно ниже входной.

4.2. Матричный преобразователь

Матричный преобразователь использует набор двунаправленных ключей и способен формировать регулируемое трёхфазное напряжение непосредственно из входной сети. У него нет большого конденсаторного звена DC, возможен двунаправленный поток энергии и близкий к синусоидальному входной ток. Однако схема и алгоритмы коммутации сложны, а промышленное применение заметно уже, чем у обычной топологии AC–DC–AC.

5. Изменение частоты генератора

Если речь идёт об автономном источнике, частоту можно изменить механически — изменив скорость вращения генератора или применив машину с другим числом полюсов. Это естественный способ формирования частоты, но он требует согласования всей электромеханической системы.

5.1. Увеличение скорости вращения

При неизменном числе полюсов частота пропорциональна оборотам. Например, четырёхполюсный генератор для 50 Гц вращается с синхронной скоростью 1500 об/мин. Для 60 Гц понадобится 1800 об/мин, а для 100 Гц — 3000 об/мин. Простое увеличение подачи топлива или частоты вращения приводного двигателя возможно только в пределах механической прочности, допустимой скорости генератора, возможностей системы возбуждения и качества регулирования.

5.2. Изменение числа полюсов

Число полюсов задаётся конструкцией магнитной системы и обмотки. Переключаемые обмотки встречаются в специальных машинах, но произвольное изменение числа полюсов у готового генератора практически невозможно без его глубокой переделки. Поэтому для существующей установки чаще меняют скорость или устанавливают электронный преобразователь на выходе.

5.3. Почему частота автономной станции «проседает»

При резком росте нагрузки механический момент на валу генератора временно становится недостаточным, ротор замедляется, и частота падает. Регулятор скорости увеличивает подачу энергии на первичный двигатель. В изолированной системе частота отражает баланс активной мощности, поэтому её стабилизация — задача регулятора оборотов, системы управления источниками и, при необходимости, накопителей энергии.

6. Мотор-генератор и другие электромашинные решения

Мотор-генератор состоит из электродвигателя и генератора, соединённых общим валом. Двигатель питается от доступной сети, а генератор выдаёт напряжение требуемого рода, количества фаз и частоты. Частоту задают обороты и число полюсов выходной машины.

Преимущества

• электрическая развязка входа и выхода;
• естественная синусоидальная форма напряжения;
• высокая перегрузочная способность и инерционное сглаживание кратковременных провалов;
• возможность получить нестандартное напряжение, частоту и число фаз.

Недостатки

• две электрические машины, подшипники, вентиляция и механическая передача увеличивают массу и стоимость;
• ниже общий КПД по сравнению с современными статическими решениями;
• шум, вибрация, необходимость обслуживания и контроля балансировки;
• ограниченная скорость регулирования и менее гибкая автоматизация.

Сегодня мотор-генераторы применяют там, где важны развязка, качество синусоиды, стойкость к особым воздействиям или сохранение существующей архитектуры. Для большинства новых промышленных задач удобнее статический преобразователь.

7. Электронные генераторы высокой частоты

Для частот от единиц килогерц до мегагерц используют задающий генератор и усилитель мощности либо специализированный резонансный инвертор. Это уже другая область, чем регулирование промышленного двигателя.

• генераторы сигналов создают маломощное напряжение заданной формы и частоты;
• усилители мощности увеличивают ток и напряжение для исполнительной нагрузки;
• резонансные инверторы применяют в индукционном нагреве, ультразвуковых установках, высокочастотных источниках и преобразователях с высокочастотным трансформатором;
• частотные умножители используются преимущественно в измерительной и радиочастотной технике, а не как универсальный способ питания силовой нагрузки.

На высокой частоте критическими становятся топология печатной платы, длина проводников, паразитные параметры, выбор магнитных материалов, коммутационные потери и экранирование. Подход «поставить ПЧ на несколько килогерц» здесь обычно неприменим.

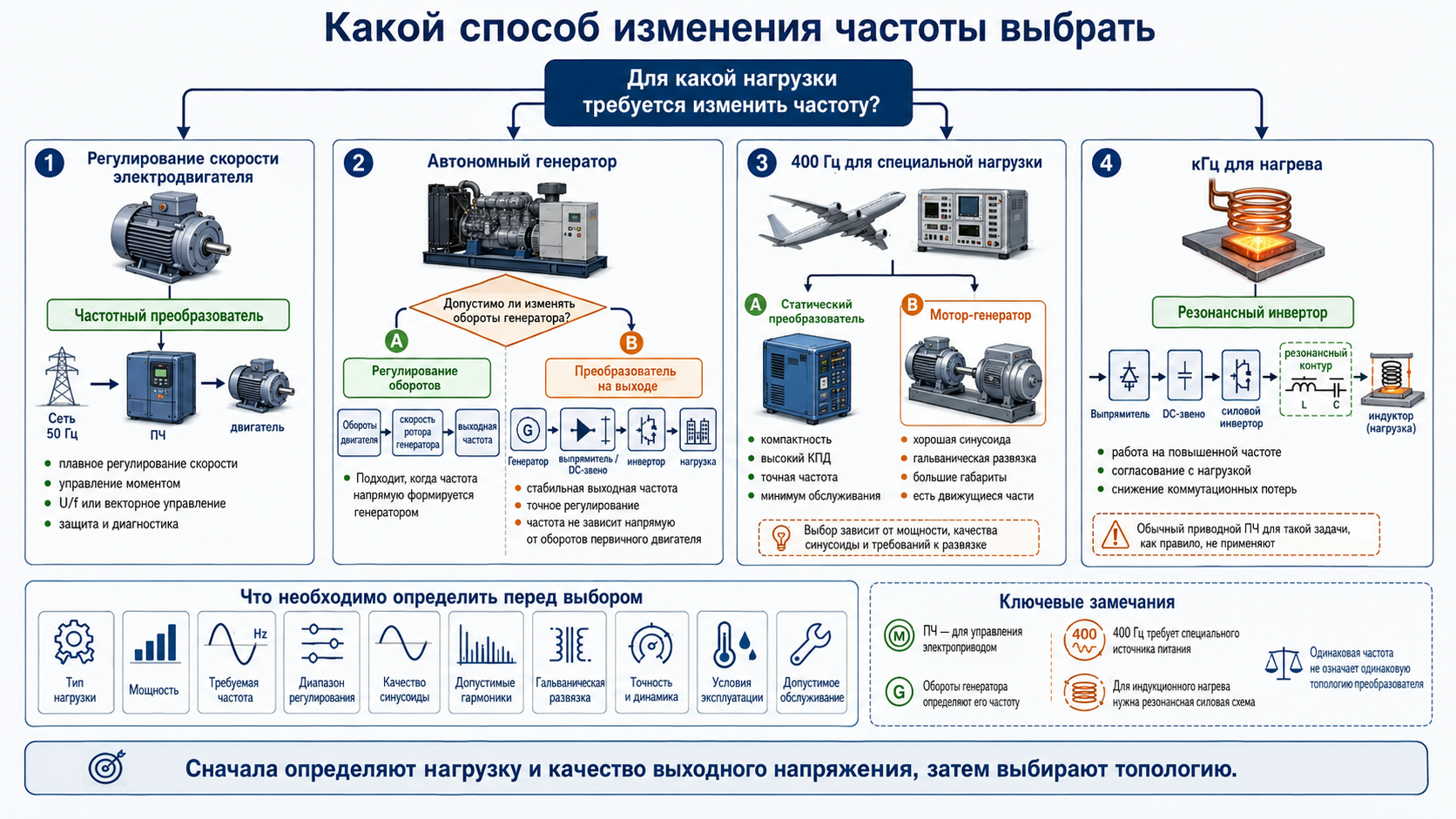

8. Сравнение методов увеличения частоты

9. Как повышенная частота влияет на оборудование

9.1. Асинхронные и синхронные двигатели

Синхронная скорость магнитного поля пропорциональна частоте. Для асинхронного двигателя фактическая скорость немного ниже из-за скольжения. При повышении частоты скорость растёт, но допустимый режим ограничивают не только электрические параметры.

• прочность ротора, вентилятора и муфты на повышенных оборотах;
• предельная скорость подшипников и качество смазки;
• балансировка, критические скорости и механические резонансы;
• охлаждение двигателя, особенно при работе на малой скорости и постоянном моменте;
• снижение момента в зоне ослабления поля;
• нагрев от высших гармоник и коммутационных фронтов;
• стойкость межвитковой изоляции к импульсному напряжению.

Разрешённую максимальную частоту следует брать из документации двигателя и механизма, а не из диапазона настройки преобразователя. Для ответственных приводов выполняют проверку момента, мощности, нагрева, критических скоростей и вибрации.

9.2. Насосы и вентиляторы

Для центробежных насосов и вентиляторов в приближении действуют законы подобия: подача пропорциональна скорости, напор — квадрату скорости, потребляемая мощность — кубу скорости. Поэтому повышение частоты с 50 до 60 Гц означает рост скорости примерно на 20 %, а теоретическая мощность нагрузки может вырасти примерно в 1,73 раза. Это один из самых частых путей к перегрузке двигателя и частотника.

9.3. Трансформаторы и магнитные элементы

Магнитный поток трансформатора приблизительно определяется отношением U/f. При повышении частоты и неизменном действующем напряжении поток уменьшается, а риск насыщения обычно не возрастает. Но это не означает, что любой трансформатор безопасно работает на любой повышенной частоте: меняются потери в стали и проводниках, распределение напряжения, нагрев экранов, паразитные ёмкости и требования к изоляции.

Особенно осторожно следует относиться к питанию обычного трансформатора непосредственно от ШИМ-выхода ПЧ. Высокие фронты напряжения и несинусоидальная форма могут вызвать дополнительный нагрев, шум и перенапряжения. Нужны либо преобразователь с синусоидальным выходом, либо выходной синус-фильтр, либо трансформатор, рассчитанный производителем на работу от соответствующего преобразователя.

9.4. Кабели, конденсаторы, дроссели и коммутационная аппаратура

• индуктивные сопротивления растут, а ёмкостные уменьшаются;
• длинный кабель на выходе ПЧ увеличивает зарядные токи и отражённые волны;
• при высокой частоте повышаются потери в проводниках из-за поверхностного эффекта;
• контакторы и выключатели должны применяться в режимах, разрешённых производителем; коммутацию между ПЧ и двигателем нельзя выполнять произвольно;
• измерительные приборы должны корректно измерять несинусоидальные сигналы и иметь достаточную полосу пропускания.

9.5. Электромагнитная совместимость

Повышение основной частоты до 60–400 Гц само по себе не равно высокой частоте коммутации. Однако силовой преобразователь переключает ключи на килогерцах, а фронты импульсов содержат составляющие значительно выше. Именно они создают токи утечки, наводки, радиопомехи и повышенную нагрузку на изоляцию.

• использовать симметричный экранированный моторный кабель;
• подключать экран по окружности 360° через EMC-зажимы;
• обеспечивать короткие и широкие PE-соединения;
• разносить силовые и сигнальные трассы;
• применять сетевые дроссели, RFI/EMC-фильтры, dU/dt- и синус-фильтры по расчёту;
• учитывать токи утечки при выборе УЗО и устройств контроля изоляции.

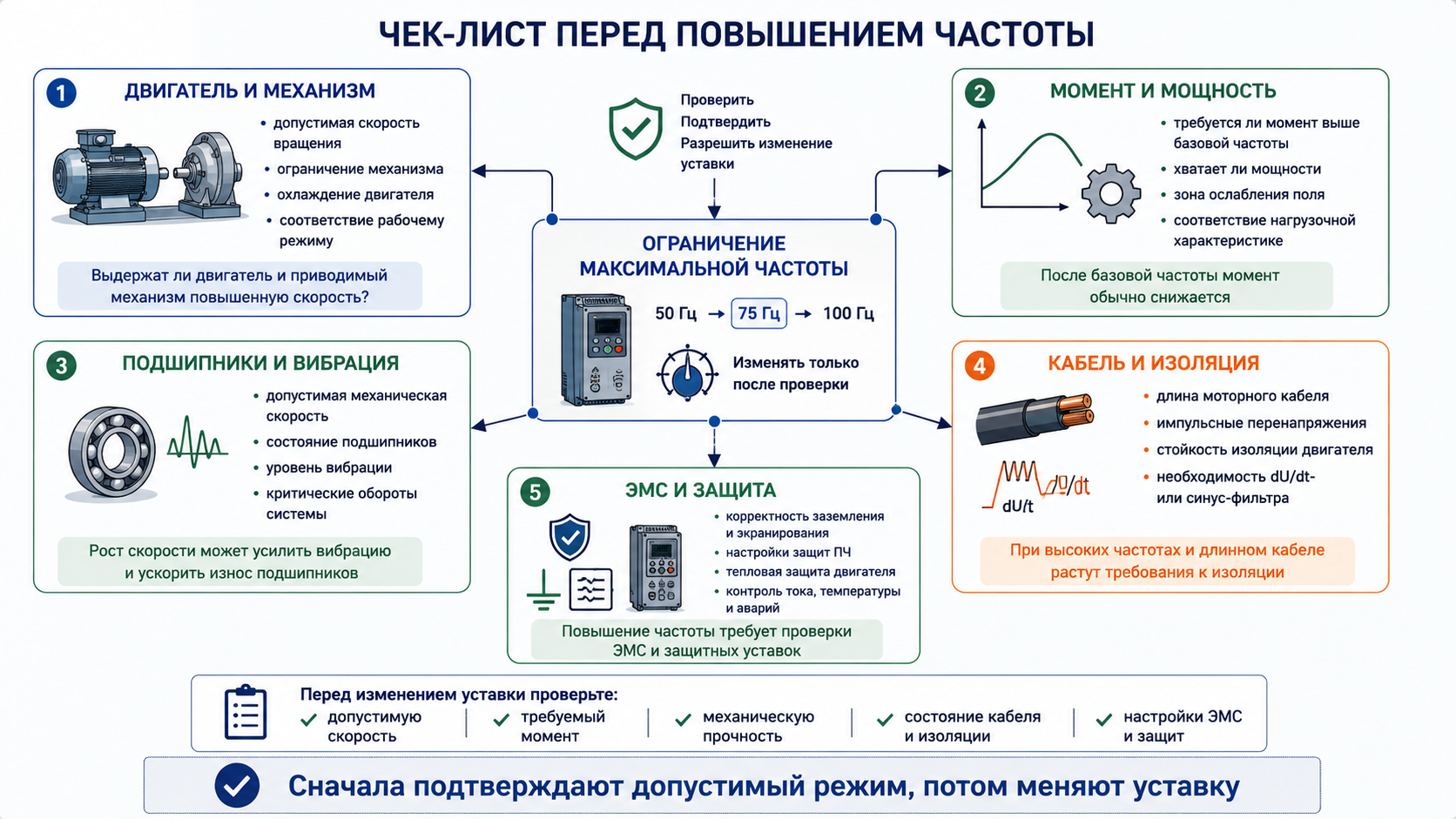

10. Как выбрать решение и не повредить нагрузку

10.1. Исходные данные

1. Определите, что именно нужно питать: двигатель, трансформатор, нагреватель, электронное устройство, испытательный стенд или локальную сеть.
2. Зафиксируйте мощность, ток, напряжение, количество фаз, требуемую частоту и диапазон регулирования.
3. Уточните форму выходного напряжения: допустима ШИМ или требуется синусоида с заданным коэффициентом искажений.
4. Определите характер нагрузки: постоянный момент, вентиляторная характеристика, ударные нагрузки, рекуперация, высокий пусковой момент.
5. Проверьте документацию всех потребителей на допустимую частоту и скорость.
6. Оцените длину кабелей, условия охлаждения, температуру, степень защиты, взрывоопасность и требования по ЭМС.
7. Определите необходимость гальванической развязки, резервирования, байпаса и связи с АСУ ТП.

10.2. Подбор частотного преобразователя

• выбирать по номинальному и перегрузочному току, а не только по киловаттам;
• учитывать напряжение сети, двигатель, тип управления и требуемый момент;
• для тяжёлого пуска и циклической нагрузки проверять перегрузочную способность по времени;
• при рекуперации выбирать тормозной резистор, тормозной модуль или активный выпрямитель;
• при длинном моторном кабеле проверять ограничение производителя и необходимость выходного фильтра;
• для группового питания нескольких двигателей выполнять отдельный расчёт защиты каждого двигателя;
• проверять допустимую максимальную выходную частоту именно в выбранном режиме и при выбранной несущей частоте.

10.3. Настройка защит и ограничений

• ввести паспортные данные двигателя и выполнить идентификацию, если она предусмотрена;
• задать минимальную и максимальную частоту;
• установить время разгона и торможения с учётом инерции;
• настроить токовое и тепловое ограничение;
• задать защиту от превышения скорости, потери фазы, заклинивания и перегрева;
• исключить резонансные частоты с помощью пропуска диапазонов;
• проверить направление вращения, аварийный останов и поведение после восстановления питания.

11. Практические примеры

Пример 1. Разгон четырёхполюсного двигателя с 50 до 75 Гц

Синхронная скорость четырёхполюсного двигателя при 50 Гц равна 1500 об/мин, а при 75 Гц — 2250 об/мин. Фактическая скорость будет несколько ниже из-за скольжения. Чтобы такой режим был допустим, необходимо проверить:

• разрешённую максимальную скорость двигателя и механизма;
• доступный момент после перехода в ослабление поля;
• мощность нагрузки на новой скорости;
• критические скорости и вибрацию;
• нагрев двигателя и ток ПЧ;
• необходимость принудительного охлаждения и выходного фильтра.

Если двигатель рассчитан на 400 В при соединении «звезда» и имеет паспортную точку 50 Гц, обычный ПЧ от сети 3×400 В после 50 Гц уже не сможет пропорционально поднимать напряжение. Следовательно, запас момента будет уменьшаться. Иногда применяют двигатель 230/400 В с соединением «треугольник» и специальным расчётом режима 87 Гц, но это допустимо только при корректном подборе ПЧ и подтверждении производителя двигателя.

Пример 2. Получение 400 Гц для специального оборудования

Для нагрузки 400 Гц недостаточно стандартного моторного ПЧ, если потребителю требуется качественная синусоида и стабилизированное напряжение независимо от характера нагрузки. В этом случае используют статический преобразователь частоты 50→400 Гц с выходным фильтром либо мотор-генератор. При выборе уточняют коэффициент нелинейности нагрузки, пусковые токи, допустимые искажения, гальваническую развязку и требования к нейтрали.

Пример 3. Частота 60 Гц для импортного насоса

Если насос и двигатель рассчитаны на 60 Гц, а доступна сеть 50 Гц, ПЧ может сформировать 60 Гц. Но нужно проверить паспортное напряжение. Двигатель 460 В, 60 Гц от ПЧ с питанием 400 В не получит номинальное отношение U/f и может не развить паспортный момент. Решение зависит от схемы обмоток, реальной нагрузки и возможности применения повышающего преобразователя или трансформатора на стороне сети.

Пример 4. Повышение частоты индукционного нагрева

Для индукционного нагрева рабочая частота выбирается по глубине проникновения тока, размеру детали, материалу и требуемой производительности. Применяется специализированный резонансный инвертор с согласующим контуром, системой охлаждения и защитой. Обычный преобразователь электропривода для такой задачи не предназначен.

12. Типичные ошибки

13. Вопросы и ответы

Можно ли увеличить частоту переменного тока с 50 до 60 Гц?

Да. Для отдельной нагрузки обычно применяют частотный или статический преобразователь. Необходимо проверить напряжение, мощность, форму выходного сигнала и допустимость 60 Гц для оборудования.

Можно ли подать 100 Гц на двигатель 50 Гц?

Иногда возможно, но не автоматически. Нужны данные производителя, проверка механической скорости, подшипников, вентилятора, изоляции, момента в зоне ослабления поля и характеристик механизма.

Изменяет ли трансформатор частоту?

Нет. На выходе обычного трансформатора частота равна входной. Исключение — сложные преобразовательные устройства, в которых трансформатор является только одним из узлов.

Можно ли использовать обычный ПЧ как источник 400 Гц?

Только если его документация допускает такую частоту и нагрузке подходит ШИМ-выход. Для чувствительного оборудования часто нужен специализированный статический преобразователь с синус-фильтром и нормированным качеством напряжения.

Что будет с двигателем при повышении частоты?

Скорость вырастет. До базовой частоты напряжение обычно повышают пропорционально частоте. Выше базовой частоты доступный момент уменьшается, а механические и тепловые ограничения становятся определяющими.

Почему при повышении частоты может вырасти потребляемая мощность?

Не из-за герц как таковых, а из-за изменения режима нагрузки. Например, у центробежного вентилятора мощность примерно пропорциональна кубу скорости.

Как получить частоту выше нескольких килогерц?

Используют специализированный инвертор, генератор и усилитель мощности или резонансный преобразователь. Топология зависит от мощности, формы сигнала и характера нагрузки.

Нужно ли ставить фильтр на выход ПЧ?

Не всегда. Решение зависит от длины кабеля, изоляции двигателя, требований к шуму, dU/dt, токам подшипников и необходимости синусоидального напряжения.

14. Вывод

Наиболее универсальный способ увеличить частоту переменного тока для промышленной нагрузки — электронный преобразователь с формированием нового выходного напряжения. Для автономных генераторов частоту можно менять скоростью вращения и числом полюсов. Мотор-генераторы сохраняют значение в специальных системах, а высокочастотные технологические процессы требуют специализированных инверторов.

Главное инженерное правило: частоту нельзя рассматривать отдельно от напряжения, тока, момента, формы сигнала, механической скорости и электромагнитной совместимости. Без этой проверки повышение герц легко превращается в перегрев, потерю момента, разрушение механизма или нестабильную работу автоматики.

Авторитетные и нормативные источники

[1] International Electrotechnical Commission. IEC 60034-1:2026 — Rotating electrical machines — Part 1: Rating and performance — общие требования к характеристикам вращающихся электрических машин

[2] International Electrotechnical Commission. IEC 61800-3:2022 — Adjustable speed electrical power drive systems — EMC requirements — требования по электромагнитной совместимости регулируемых электроприводов

[3] International Electrotechnical Commission. IEC 61800-5-1:2022 — Safety requirements — Electrical, thermal and energy — электрическая, тепловая и энергетическая безопасность силовых приводных систем

[4] Siemens. Operation of motors with higher frequencies — работа двигателей выше номинальной частоты и область ослабления поля

[5] Danfoss. VLT AutomationDrive FC 360 Design Guide — структура преобразователя: выпрямитель, звено DC, инвертор и система управления

[6] Danfoss. Output Filters Design Guide — назначение dU/dt- и синус-фильтров на выходе преобразователя

[7] ABB. Technical Guide Book: Direct Torque Control and variable speed drives — принципы частотного, векторного и прямого управления моментом

Примечание: при проектировании конкретной установки приоритет имеют актуальные руководства производителей выбранного преобразователя, двигателя, генератора и подключаемого оборудования, а также действующие нормы для объекта и отрасли.
