Трансформаторная подстанция 10/0,4 кВ - это не просто «трансформатор в будке». Это законченный узел электроснабжения, который принимает электроэнергию на среднем напряжении, безопасно понижает ее до 400/230 В, защищает оборудование при авариях и распределяет питание между потребителями. Ниже разберем подстанцию по отсекам и функциям: от ячейки 10 кВ до вводного автомата и отходящих линий 0,4 кВ.

Что такое трансформаторная подстанция 10/0,4 кВ

Трансформаторная подстанция (ТП) принимает трехфазное напряжение 6 или 10 кВ и преобразует его в низкое напряжение 0,4 кВ. В современной сети это обычно 400 В между фазами и 230 В между фазой и нейтралью. Именно на этом уровне работают большинство электроприемников зданий и предприятий: электродвигатели, освещение, розеточные сети, вентиляция, насосы, станки, технологические линии и инженерные системы.

Подстанция является последним крупным звеном перед низковольтным распределением. После РУНН питание поступает в ГРЩ, ВРУ, распределительные щиты, шкафы управления и непосредственно к крупным нагрузкам. Поэтому ошибка в выборе схемы ТП отражается уже не на одном станке, а на всем объекте.

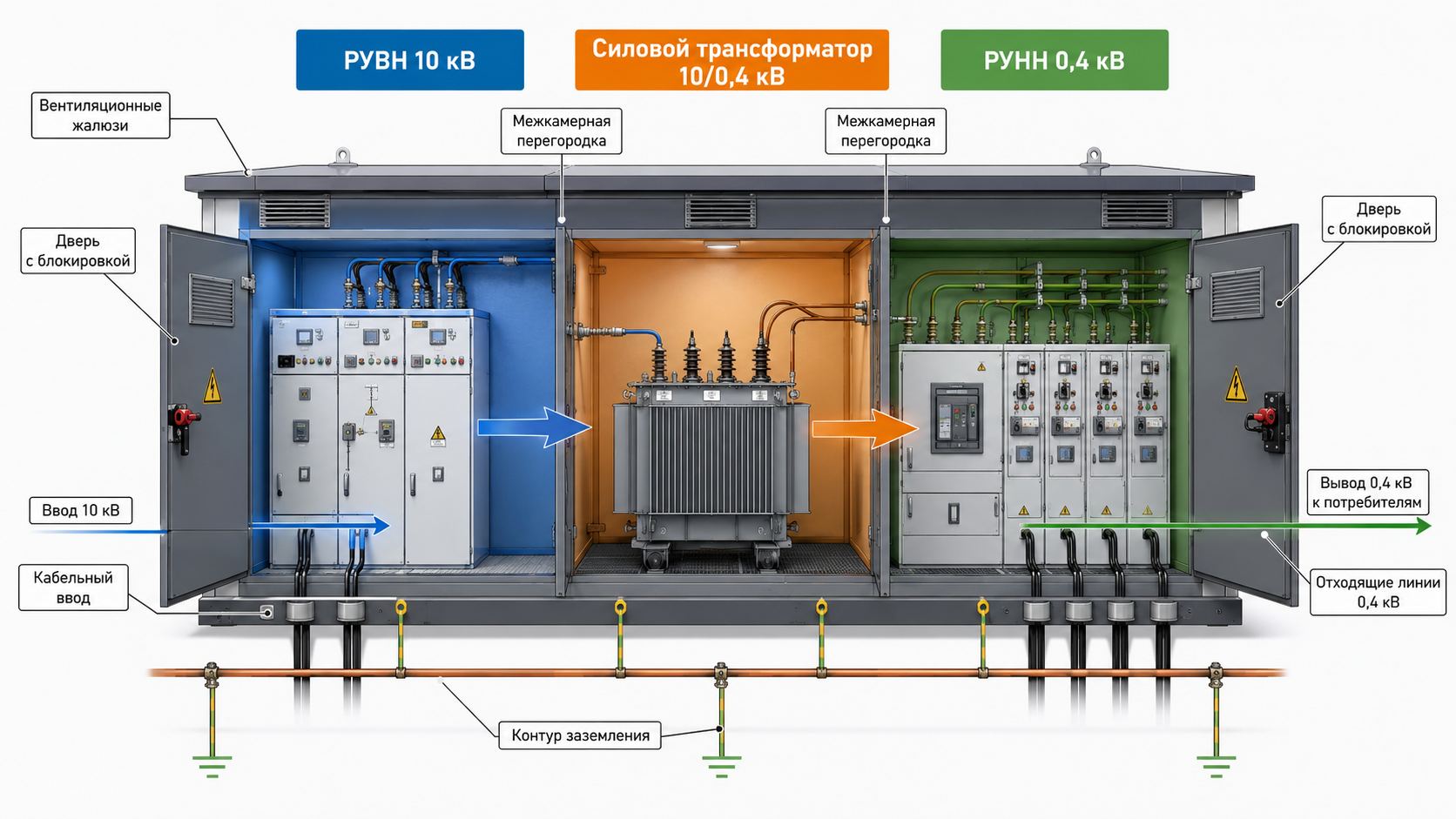

Из каких узлов состоит ТП 10/0,4 кВ

Компоновка зависит от мощности, категории надежности, способа присоединения к сети и условий размещения. Но функциональный состав у большинства подстанций одинаков.

1. Распределительное устройство высокого напряжения

РУВН принимает питание от кабельной или воздушной линии и передает его на трансформатор. На этой стороне решаются три разные задачи, которые часто ошибочно смешивают: коммутация рабочего тока, защита при повреждении и обеспечение видимого или гарантированного разрыва для обслуживания.

• Коммутация. Выключатель нагрузки или вакуумный выключатель включает и отключает присоединение в пределах своей коммутационной способности.
• Защита. Высоковольтные предохранители либо релейная защита с выключателем отключают поврежденный участок при коротком замыкании и других аварийных режимах.
• Безопасность обслуживания. Разъединитель, заземляющий нож, выкатной элемент и механические блокировки исключают ошибочную подачу напряжения на рабочее место.
• Измерение. Трансформаторы тока и напряжения формируют сигналы для учета, защиты и контроля параметров сети.

В простых тупиковых схемах небольшой мощности встречается связка «выключатель нагрузки - предохранители». Для более ответственных присоединений применяют вакуумный выключатель с микропроцессорным терминалом защиты. Конкретное решение выбирают расчетом токов короткого замыкания, режимов сети и требуемой селективности.

2. Силовой трансформатор

Трансформатор изменяет уровень напряжения за счет электромагнитной связи между обмотками. При этом частота сети остается прежней, а передаваемая мощность ограничивается номиналом трансформатора, условиями охлаждения, допустимым нагревом и режимом нагрузки.

Для ТП 10/0,4 кВ применяют масляные и сухие трансформаторы. Масляные обычно удобны для наружной установки и хорошо переносят кратковременные перегрузки, но требуют учета пожарных и экологических рисков. Сухие трансформаторы с литой изоляцией часто выбирают для зданий и производственных помещений, где важны пожарная безопасность, отсутствие масла и сокращение требований к маслоприемным устройствам.

3. Распределительное устройство низкого напряжения 0,4 кВ

РУНН принимает питание от выводов низшего напряжения трансформатора и распределяет его по секциям и отходящим линиям. На промышленном объекте это может быть отдельный ГРЩ или комплект панелей, установленных рядом с трансформатором.

• Вводной аппарат. Отключает трансформатор от шин 0,4 кВ и защищает низковольтную часть с учетом селективности с аппаратами ВН.
• Секционный аппарат. Связывает две секции шин в двухтрансформаторной схеме; обычно работает по логике АВР и электрическим блокировкам.
• Линейные аппараты. Защищают кабели и нагрузки отходящих присоединений.
• Сборные шины. Передают суммарный ток между вводом, секционником и отходящими аппаратами.
• Измерение и учет. Амперметры, вольтметры, счетчики, анализаторы качества электроэнергии и трансформаторы тока.
• Сигнализация и связь. Положение аппаратов, аварии, перегрузки, температура, состояние АВР и параметры сети передаются на местную панель или в АСУ ТП.

УКРМ может устанавливаться рядом с РУНН или включаться отдельным присоединением, если расчет показывает необходимость компенсации реактивной мощности. Это полезное, но не обязательное звено каждой подстанции. Ставить конденсаторную установку «по привычке» без анализа нагрузки так же неверно, как выбирать автомат только по размеру корпуса.

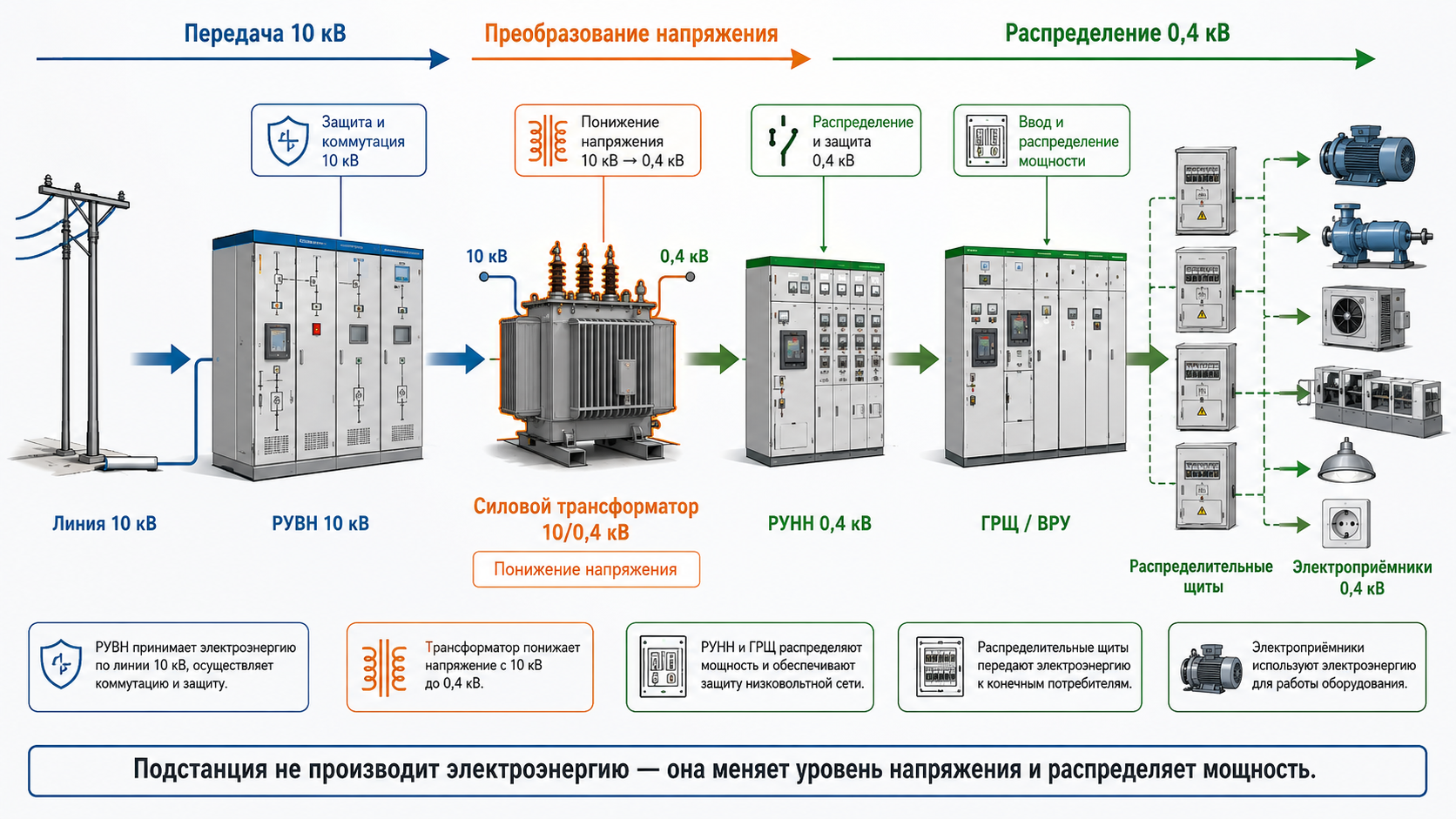

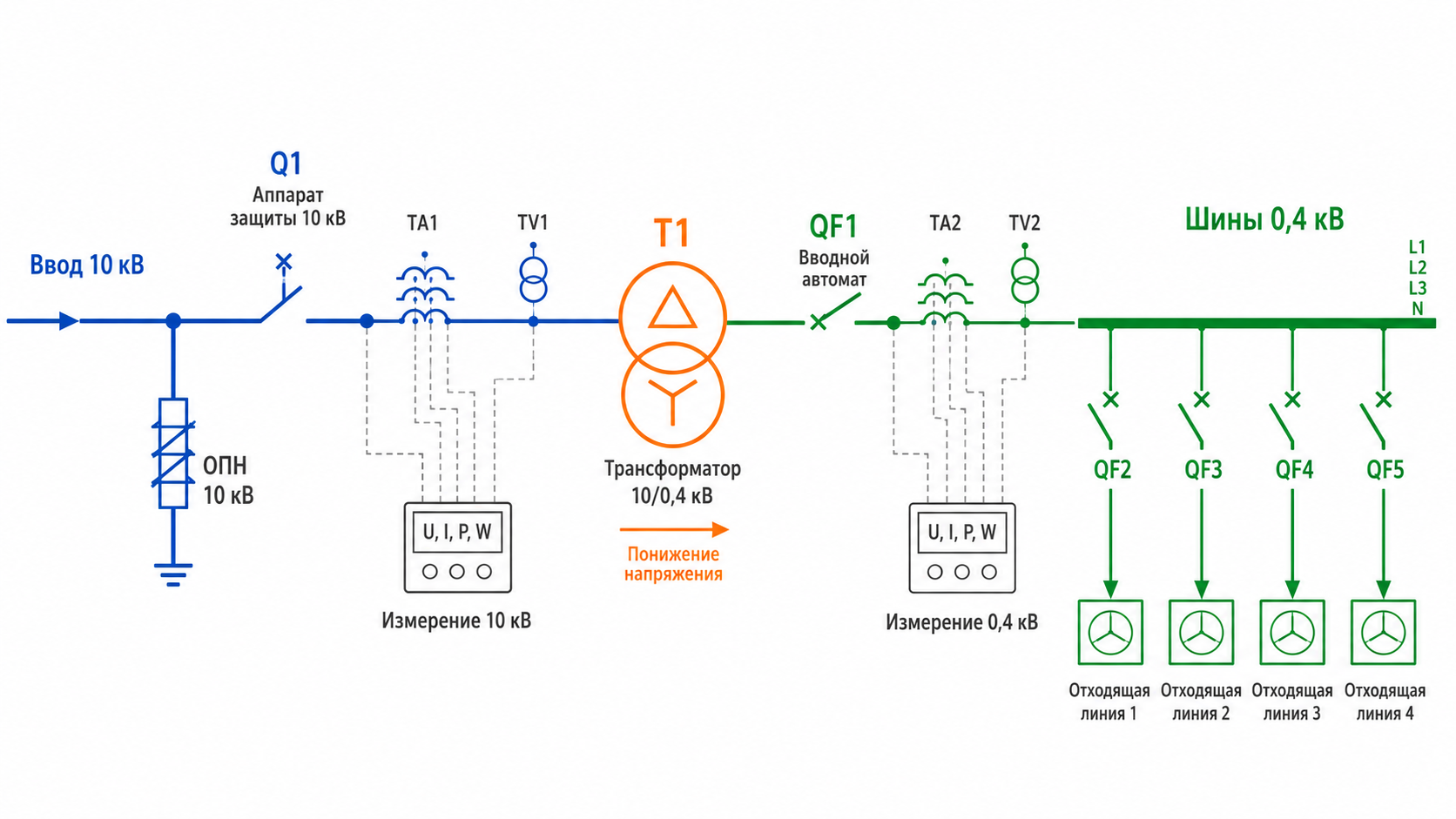

Как работает подстанция: последовательность преобразования

1. Подача напряжения 10 кВ. Питающая линия приходит в РУВН. Аппараты контролируют допустимость включения и обеспечивают коммутацию присоединения.
2. Защита высоковольтной стороны. При повреждении линии, кабеля или трансформатора предохранитель либо выключатель с РЗА отключает аварийный участок.
3. Понижение напряжения. На первичную обмотку трансформатора подается 10 кВ, а на вторичной формируется 0,4 кВ.
4. Прием на шины 0,4 кВ. Вводной выключатель РУНН передает мощность на сборные шины после проверки блокировок и наличия допустимого напряжения.
5. Распределение по линиям. Отходящие автоматы питают ГРЩ, ВРУ, щиты, электродвигатели и другие нагрузки.
6. Контроль режима. Измерительные приборы и система диспетчеризации фиксируют токи, напряжения, мощность, коэффициент мощности, аварии и положение аппаратов.

В нормальном режиме оператор почти не участвует в процессе: трансформатор работает непрерывно, а аппараты остаются во включенном положении. Их задача проявляется в момент переключения, обслуживания или аварии - именно тогда качество проекта, селективность и блокировки отделяют штатное отключение одного присоединения от остановки всего предприятия.

Основные схемы присоединения по стороне 10 кВ

Схема РУВН определяется тем, как подстанция подключена к питающей сети. Условно выделяют тупиковое, магистральное и кольцевое присоединение.

Кольцевая схема не означает, что оба ввода всегда включены параллельно. Чаще кольцо эксплуатируется разомкнутым в заданной точке, а при повреждении участок изолируют и восстанавливают питание с другой стороны. Конкретный режим задается сетевой организацией и проектом.

Однотрансформаторная и двухтрансформаторная подстанция

Количество трансформаторов выбирают не по принципу «два надежнее одного», а по категории электроснабжения, допустимому времени перерыва, графику нагрузки и экономике жизненного цикла.

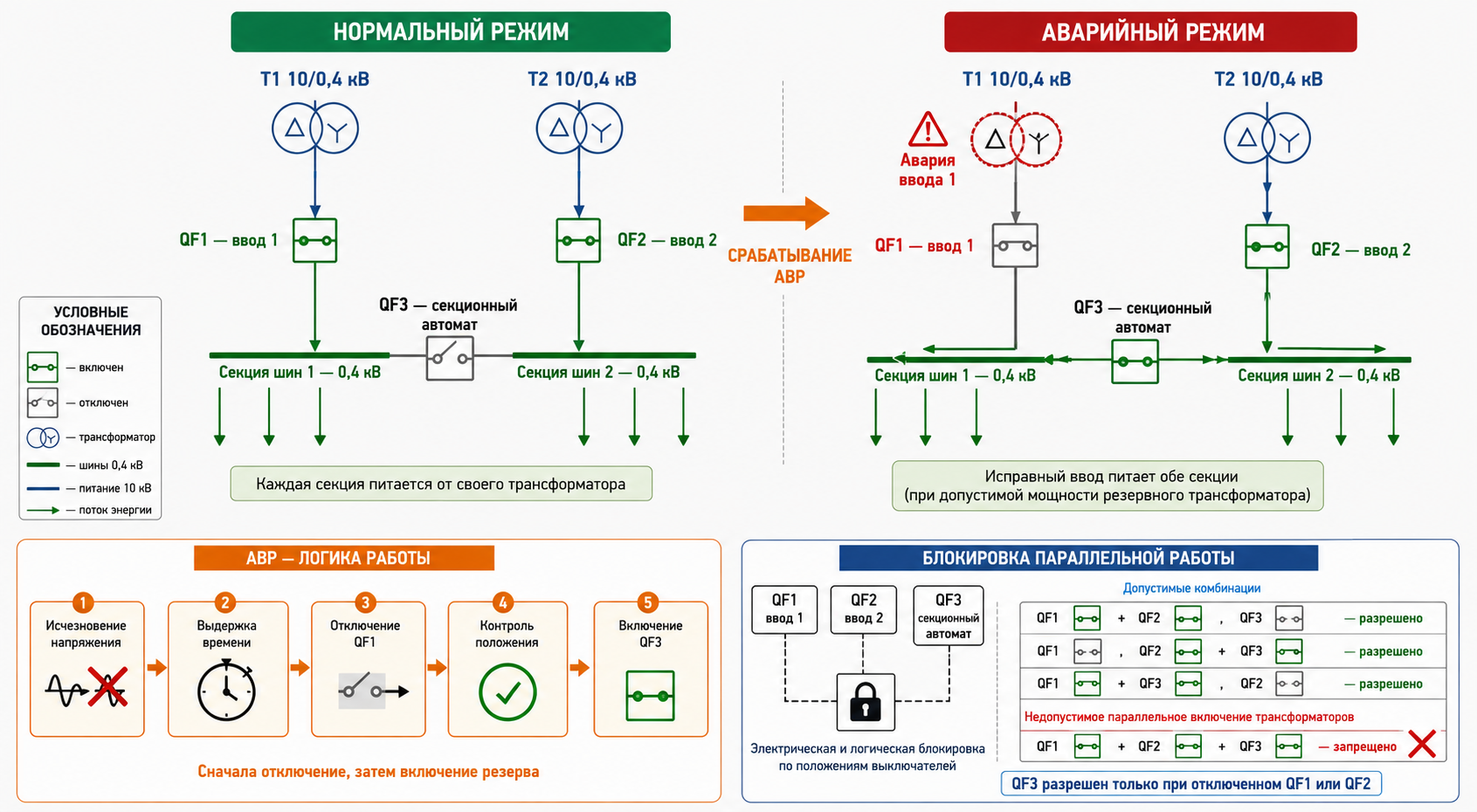

В двухтрансформаторной схеме секционный выключатель обычно нормально отключен. При исчезновении напряжения на одной секции АВР отключает ее ввод, проверяет наличие напряжения на исправной секции и только затем включает секционный аппарат. Одновременное параллельное включение трансформаторов допустимо лишь при выполнении специальных условий и расчетов.

Типы трансформаторных подстанций по конструкции и размещению

Одинаковая электрическая схема может быть реализована в совершенно разных конструкциях - от небольшого узла на опоре до модульного здания с несколькими помещениями. Выбор зависит от мощности, климата, доступной площади, пожарных требований, архитектуры объекта и логистики.

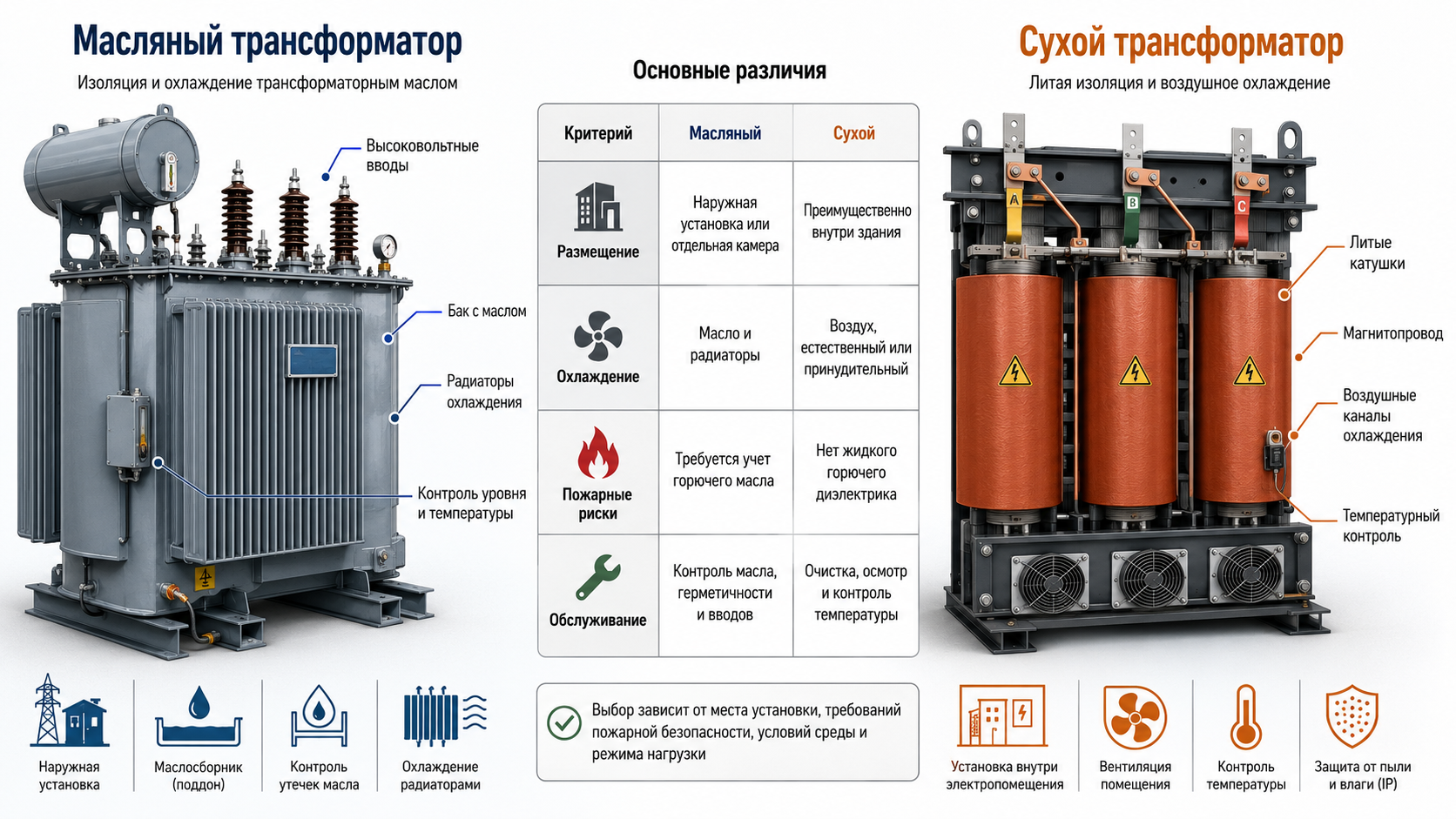

Масляный или сухой трансформатор: что выбрать

Выбор нельзя сводить к спору «какой трансформатор лучше». Масляный и сухой трансформаторы решают одну задачу, но по-разному вписываются в объект. Для отдельной наружной КТП рационален один вариант, для подстанции внутри торгового центра - другой. Решение принимают одновременно по электрическим, строительным, пожарным и эксплуатационным требованиям.

Как выбрать мощность трансформатора

Номинал трансформатора выбирают по расчетной полной мощности, а не по арифметической сумме паспортных киловатт. Для группы нагрузок учитывают коэффициенты спроса и одновременности, коэффициент мощности, КПД крупных приводов, пусковые токи, повторно-кратковременные режимы, нелинейные нагрузки и перспективу расширения.

Пример: расчетная активная нагрузка предприятия составляет 180 кВт, ожидаемый cos φ = 0,9. Полная мощность равна примерно 200 кВА. При резерве 20 % получаем около 240 кВА, поэтому предварительно подходит трансформатор 250 кВА. Но если на объекте есть тяжелые пуски двигателей, значительная нелинейная нагрузка или планируется расширение, следующий номинал может оказаться технически и экономически разумнее.

Для проверки токовой нагрузки используют выражение I = S / (√3 × U). Например, трансформатор 630 кВА имеет номинальный ток около 36 А на стороне 10 кВ и около 910 А на стороне 0,4 кВ. Аппараты и шины выбирают не только по этому току, но и по токам короткого замыкания, условиям охлаждения, допустимому нагреву и селективности.

Что учитывать при выборе ТП: инженерный чек-лист

1. Расчетная мощность и график нагрузки. Нужны не только установленные киловатты, но и режимы работы, максимумы, сезонность и пуски.
2. Категория надежности. Определяет количество вводов, трансформаторов, секций шин, резервный источник и алгоритм АВР.
3. Параметры сети 6/10 кВ. Ток короткого замыкания, режим нейтрали, тип линии, схема присоединения и требования сетевой организации.
4. Тип трансформатора. Масляный или сухой, класс нагревостойкости, потери, уровень шума, регулирование напряжения, датчики температуры.
5. РУВН. Тип камер, коммутационная способность, РЗА, заземляющие ножи, дуговая защита, оперативное питание и блокировки.
6. РУНН 0,4 кВ. Номинальные токи, стойкость шин, вводные и секционные аппараты, количество отходящих линий, резерв мест и возможность расширения.
7. Компенсация реактивной мощности. Параметры УКРМ определяют по фактическому или расчетному режиму, с учетом гармоник и коммутаций.
8. Условия установки. Температура, влажность, высота над уровнем моря, пыль, агрессивная среда, снеговая и ветровая нагрузка, сейсмика.
9. Строительная часть. Фундамент, кабельные каналы, маслоприемник при необходимости, вентиляция, двери, проходы, транспортные маршруты.
10. Эксплуатация и диспетчеризация. Кто обслуживает ТП, какие сигналы нужны на АРМ, требуется ли коммерческий учет, архив и удаленное управление.

Чем раньше эти данные собраны, тем меньше риск получить подстанцию, которая формально «на нужную мощность», но не проходит по габаритам, не обеспечивает резервирование или требует дорогостоящей переделки кабельных трасс.

Защита, автоматика и блокировки

Защита ТП должна отключать только поврежденный участок и оставлять в работе максимально возможную часть системы. Для этого уставки аппаратов ВН и НН согласовывают между собой, а время-токовые характеристики проверяют на селективность.

• Защита трансформатора. Максимальная токовая защита, токовая отсечка, защита от перегрузки и перегрева; для масляных трансформаторов состав защит зависит от конструкции и мощности.
• Защита РУНН. Короткое замыкание, перегрузка, замыкание на землю, минимальное и максимальное напряжение - по требованиям проекта.
• АВР. Контролирует напряжения, положение аппаратов, готовность резервного источника и выдержки времени.
• Механические и электрические блокировки. Не позволяют включить заземляющий нож под напряжением, открыть опасный отсек или создать запрещенную параллельную работу.
• Дуговая защита. На ответственных РУ может применяться для быстрого отключения внутренней дуги по световому и токовому признакам.

Автоматика не должна превращаться в набор несвязанных реле. Полноценный алгоритм включает исходное состояние, условия разрешения, запреты, контроль неуспешного включения, возврат в нормальную схему, регистрацию событий и ручной режим.

Заземление, ОПН и собственные нужды

Все открытые проводящие части корпуса, двери, рамы, оболочки оборудования и нейтраль низковольтной сети соединяются с системой заземления в соответствии с принятой схемой. Контур должен обеспечивать защитное отключение, выравнивание потенциалов и безопасные напряжения прикосновения и шага.

Ограничители перенапряжения устанавливают там, где это предусмотрено расчетом и схемой: на стороне 6/10 кВ, на вводах 0,4 кВ, в цепях собственных нужд и на длинных кабельных линиях. ОПН не заменяет корректное заземление - без короткого и надежного пути отвода импульсного тока защитный аппарат работает значительно хуже.

Собственные нужды включают освещение отсеков, розетки, обогрев от конденсата, вентиляцию, пожарную и охранную сигнализацию, питание приводов и цепей управления. На подстанциях с вакуумными выключателями и сложной РЗА может использоваться система оперативного постоянного тока или резервированный источник питания.

Монтаж и ввод в эксплуатацию

Даже полностью комплектная подстанция не становится готовой к работе сразу после установки на фундамент. На объекте требуется выполнить внешние кабельные соединения, заземление, межблочные связи, настройку защит и комплекс испытаний.

1. Приемка строительной готовности. Проверяют фундамент, отметки, кабельные каналы, подъезд, проходы, вентиляцию и соответствие габаритов.
2. Монтаж блоков и трансформатора. Контролируют транспортные фиксаторы, положение оборудования, крепление, герметичность и допустимые расстояния.
3. Подключение силовых цепей. Выполняют разделку кабелей, шинные соединения, фазировку, контроль момента затяжки и маркировку.
4. Подключение вторичных цепей. Проверяют РЗА, измерение, АВР, сигнализацию, приводы, собственные нужды и связь.
5. Испытания. Проводят измерение сопротивления изоляции, проверку трансформации и групп соединения, испытания кабелей и аппаратов, проверку заземления.
6. Наладка защит и автоматики. Загружают уставки, выполняют вторичное прогружение, проверяют отключение и все блокировки.
7. Комплексное опробование. Имитируют потерю вводов, работу секционного АВР, аварийные сигналы и передачу данных.
8. Документация. Передают исполнительные схемы, протоколы испытаний, паспорта, руководства, перечень уставок и инструкции.

Подача напряжения выполняется по утвержденной программе переключений персоналом, имеющим необходимую квалификацию и полномочия. Самостоятельный «пробный пуск» без испытаний и проверки защит для оборудования 10 кВ недопустим.

Обслуживание подстанции

Периодичность и состав обслуживания устанавливает эксплуатирующая организация с учетом типа оборудования и условий работы. Осмотры позволяют обнаружить перегрев, загрязнение, следы частичных разрядов, ослабление контактов, утечки масла, неисправность обогрева и вентиляции до того, как дефект перерастет в аварийное отключение.

• контроль температуры трансформатора, токов и загрузки по фазам;
• тепловизионное обследование контактных соединений и шин;
• проверка приводов, блокировок, сигнализации и АВР;
• очистка изоляции и вентиляционных каналов;
• проверка уставок, цепей отключения и резервного питания;
• контроль контура заземления, состояния PE-соединений и ОПН;
• анализ журналов событий, качества электроэнергии и повторяющихся аварий.

Тепловизор полезен, но не всесилен: он показывает следствие - локальный нагрев. Причина может быть в слабом контакте, неравномерной загрузке, гармониках, недостаточном сечении или дефекте аппарата. Поэтому диагностика всегда должна сопоставляться с токами, схемой и историей работы.

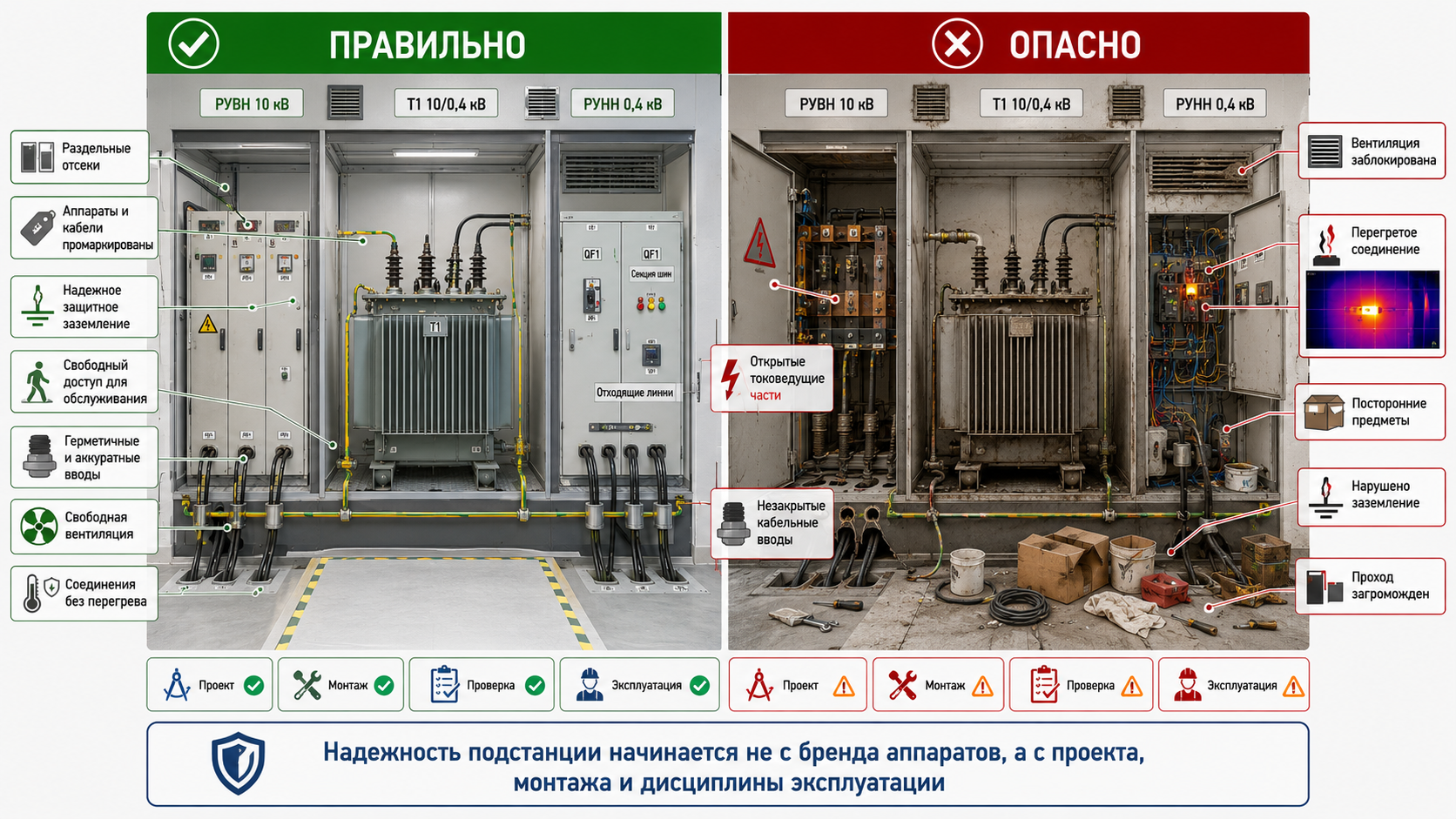

Типичные ошибки при проектировании и эксплуатации

Практический пример: подстанция для производственного участка

Предположим, новый участок имеет расчетную нагрузку 520 кВт, в составе есть несколько электродвигателей, печи, вентиляция и офисно-бытовые потребители. Объект относится к категории, при которой длительная остановка недопустима.

Предварительная логика решения может выглядеть так: два трансформатора, две секции РУНН, секционный выключатель с АВР, отдельные отходящие линии на технологию и инженерные системы, контроль мощности и качества электроэнергии, а также автоматическое отключение части неприоритетных нагрузок при работе одного трансформатора.

Дальше проектировщик проверяет расчетные и послеаварийные нагрузки, токи короткого замыкания, допустимую перегрузку, сечения кабелей, стойкость шин, селективность, вентиляцию и размещение. Только после этого выбираются номиналы трансформаторов и аппаратов. Попытка начать с вопроса «какой трансформатор дешевле» обычно заканчивается дорогими изменениями на более позднем этапе.

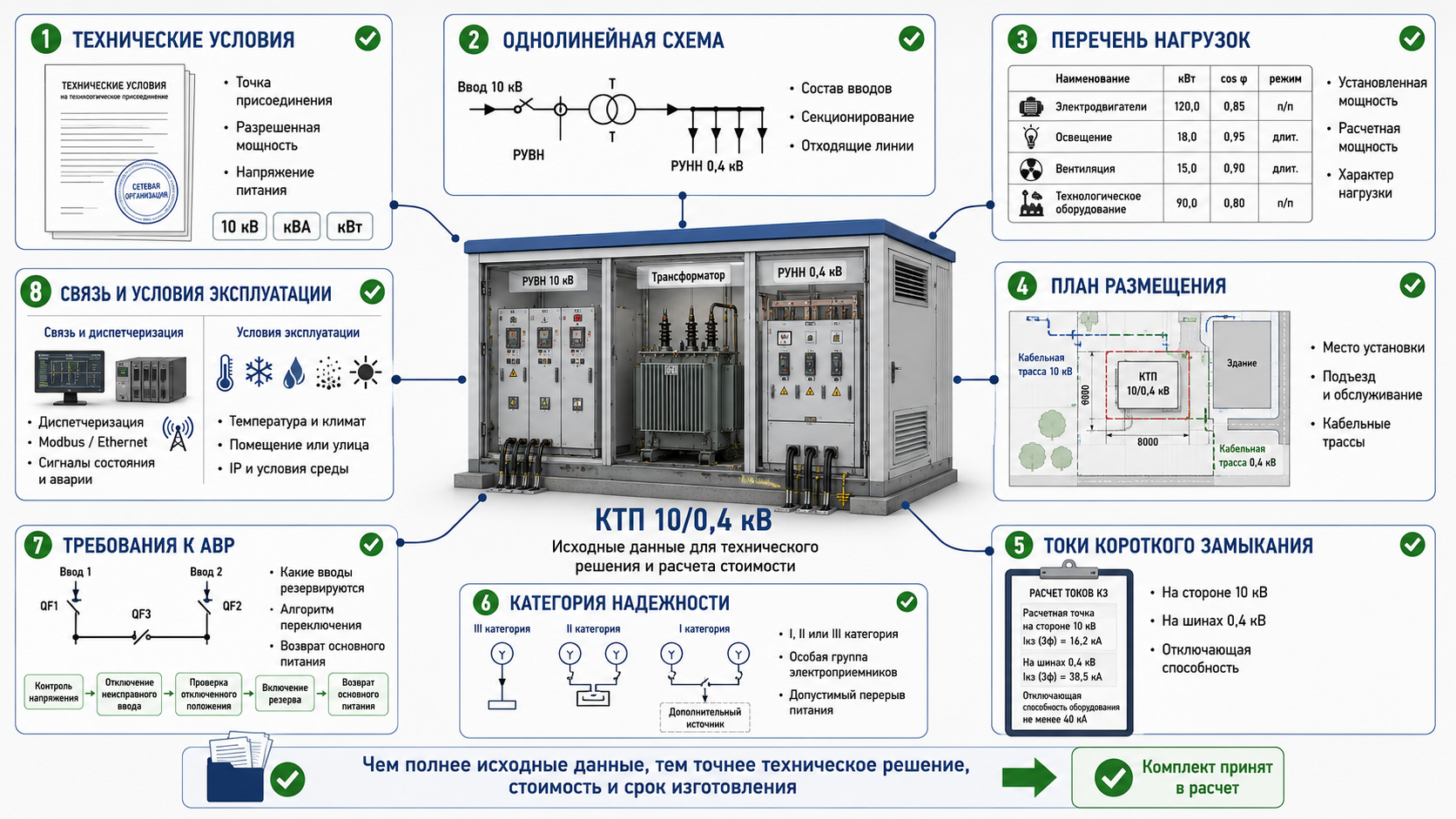

Что передать для расчета подстанции и РУНН

• однолинейную схему или технические условия на присоединение;
• перечень нагрузок с мощностью, режимом работы, пусковыми токами и категорией надежности;
• расчетную мощность и перспективу расширения;
• параметры питающей сети 6/10 кВ и расчетные токи короткого замыкания;
• требования к типу трансформатора и размещению;
• количество вводов, секций и отходящих линий 0,4 кВ;
• требования к АВР, учету, РЗА, диспетчеризации и протоколам связи;
• условия эксплуатации, климатическое исполнение и степень защиты;
• план площадки, строительные ограничения, кабельные трассы и габариты доставки;
• предпочтительные бренды оборудования и требования к резерву.

Частые вопросы

Чем ТП отличается от КТП?

ТП - общее понятие трансформаторной подстанции. КТП - комплектное изделие высокой заводской готовности, в котором основные узлы поставляются собранными в одном или нескольких блоках.

Почему пишут 10/0,4 кВ, а в розетке 230 В?

0,4 кВ - линейное напряжение трехфазной сети между фазами. Между фазой и нейтралью получают примерно 230 В.

Всегда ли в подстанции нужна УКРМ?

Нет. Необходимость и мощность УКРМ определяют по реактивной нагрузке, требованиям к коэффициенту мощности и уровню гармоник.

Можно ли поставить трансформатор большей мощности «на будущее»?

Можно, если это подтверждено перспективным расчетом. Слишком большой запас увеличивает капитальные затраты и потери холостого хода, а также может повысить токи короткого замыкания.

Когда нужен второй трансформатор?

Когда этого требует категория надежности, технология не допускает длительного перерыва или один трансформатор не обеспечивает нагрузку в нормальном и послеаварийном режимах.

Что важнее: бренд оборудования или схема?

Сначала - корректная схема, расчеты, селективность, компоновка и качество сборки. Хороший аппарат не исправит ошибочную архитектуру.

Можно ли управлять ТП удаленно?

Да. Положение аппаратов, аварии, параметры сети и учет передаются в диспетчерскую систему. Дистанционные команды разрешают только с учетом блокировок и эксплуатационного регламента.

Вывод

Трансформаторная подстанция 10/0,4 кВ - это связанный комплекс из РУВН, трансформатора, РУНН, защит, автоматики, измерения, собственных нужд и заземления. Надежность определяется не количеством оборудования, а тем, насколько грамотно согласованы схема сети, мощность, токи короткого замыкания, селективность, резервирование, компоновка и эксплуатация.
