Вступление: щит — это не коробка с автоматами

Распределительный щит — это место, где электрическая энергия перестает быть абстрактными «220/380 В» и превращается в управляемую систему: ввод, учет, защита, распределение по линиям, отключение аварий, резервирование, сигнализация и иногда полноценная автоматика. Если щит собран грамотно, объект работает спокойно. Если нет — начинаются классические сюжеты: «выбивает автомат», «греется клемма», «почему-то пропала фаза», «насос не запускается», «после ремонта никто не понимает, что куда подключено».

В этой статье разберем, как устроен распределительный щит: от небольшого квартирного щитка до промышленного НКУ 0,4 кВ. Материал будет полезен электрикам, монтажникам, инженерам, снабженцам и руководителям, которые хотят понимать, что именно они заказывают, принимают на объекте или обслуживают.

Что такое распределительный щит простыми словами

Распределительный щит — это комплект электрооборудования в корпусе, шкафу или секциях, предназначенный для приема электрической энергии и ее распределения по отходящим линиям с защитой, коммутацией, учетом и, при необходимости, управлением нагрузками.

В быту это может быть квартирный щиток на 12–36 модулей. В административном здании — этажный или распределительный щит. На производстве — ВРУ, ГРЩ, ЩР, ЩСУ или НКУ 0,4 кВ с вводными автоматами, сборными шинами, секциями, АВР, измерением, диспетчеризацией и клеммными блоками связи со шкафами автоматики.

• Принять питание. От кабельной линии, трансформаторной подстанции, генератора, ИБП или другого источника.
• Отключить аварийный участок. Автоматический выключатель, предохранитель, УЗО, дифавтомат или электронный расцепитель должны отключить поврежденную линию раньше, чем повреждение станет пожаром.
• Распределить нагрузку. Питание разделяется по группам: освещение, розетки, вентиляция, насосы, станки, КИПиА, шкафы управления, резервные линии.
• Обеспечить обслуживание. Щит должен быть понятен по маркировке, безопасен при доступе и удобен для диагностики.
• Дать запас на развитие. Нормальный щит не должен превращаться в головоломку после первого добавленного автомата.

Теоретическая и нормативная основа

Устройство щита нельзя рассматривать только как «красивую компоновку на DIN-рейке». За ним стоят электротехнические принципы: расчет токов нагрузки, проверка токов короткого замыкания, выбор аппаратов защиты, тепловой режим, электромагнитная совместимость, защитное заземление, маркировка, испытания и документация.

В профессиональной практике для щитов, НКУ и низковольтных комплектных устройств обычно ориентируются на следующие группы документов и материалов:

• [1] ПУЭ, глава 4.1 — раздел о распределительных устройствах напряжением до 1 кВ переменного тока и до 1,5 кВ постоянного тока.
• [2] ГОСТ IEC 61439-1-2024 — общие требования к низковольтным комплектным устройствам распределения и управления.
• [3] ГОСТ IEC 61439-2-2024 — требования к силовым комплектным устройствам распределения и управления.
• [4] IEC 61439-1:2020 — международная база по определениям, условиям эксплуатации, конструктивным требованиям, техническим характеристикам и проверкам НКУ.
• [5] Schneider Electric Electrical Installation Guide — практическое руководство для проектирования, монтажа, проверки и обслуживания низковольтных электроустановок по международной практике IEC.
• [6] ABB Technical Application Papers — практические материалы по построению низковольтных сборок в соответствии с IEC 61439-1 и IEC 61439-2.
• [7] Eaton Guide to Forms of Separation — руководство по формам внутреннего секционирования низковольтных комплектных устройств.
• [8] IEEE / научные публикации по внутренней дуге — материалы по последствиям внутренней дуги в низковольтных распределительных устройствах и подходам к снижению риска.

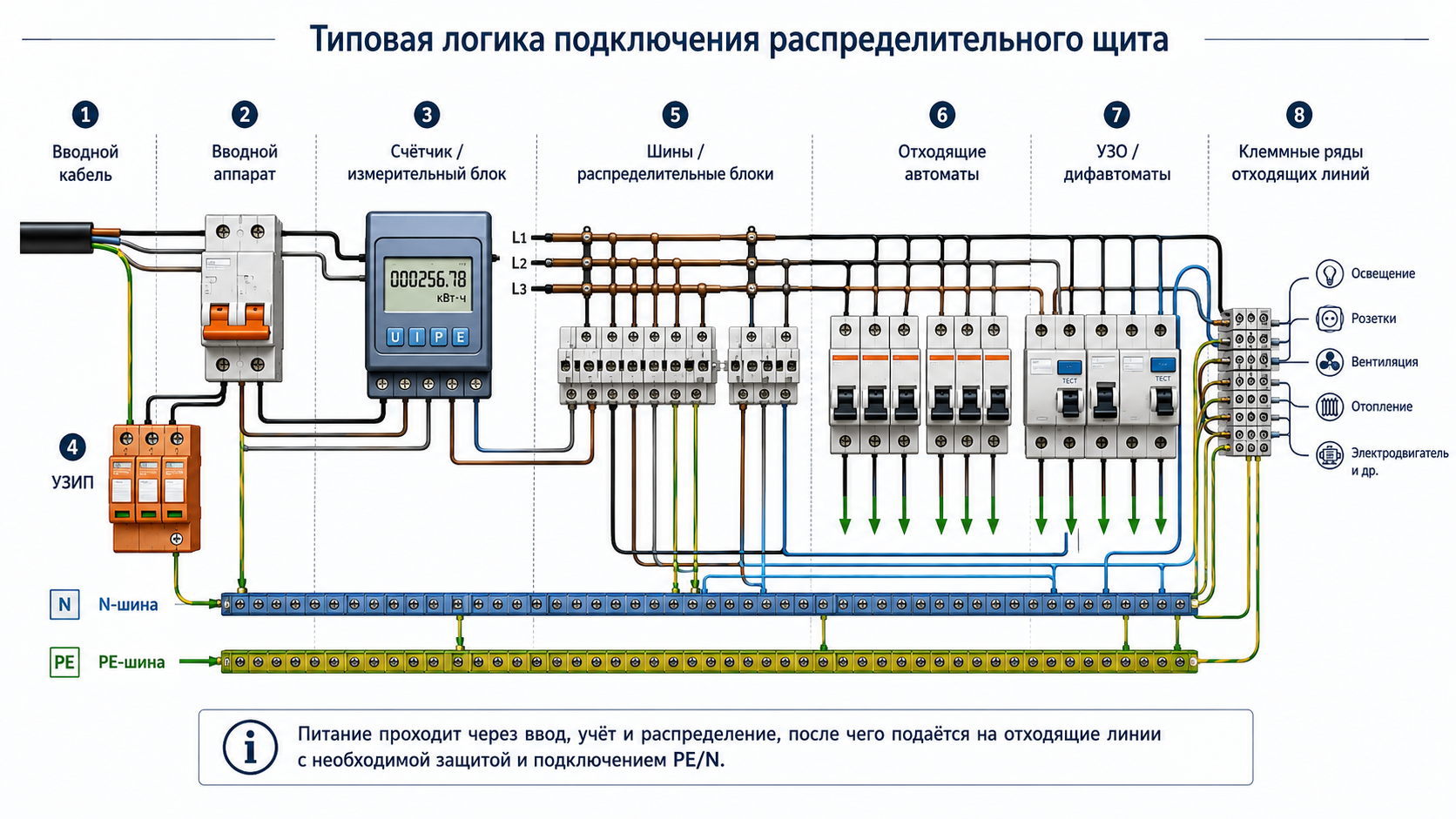

Главная логика щита: ввод, защита, распределение, управление

Любой распределительный щит можно мысленно разделить на несколько функциональных зон. В маленьком квартирном щите эти зоны расположены рядом на DIN-рейке. В промышленном НКУ они могут быть разнесены по секциям и отделениям, но смысл остается тем же.

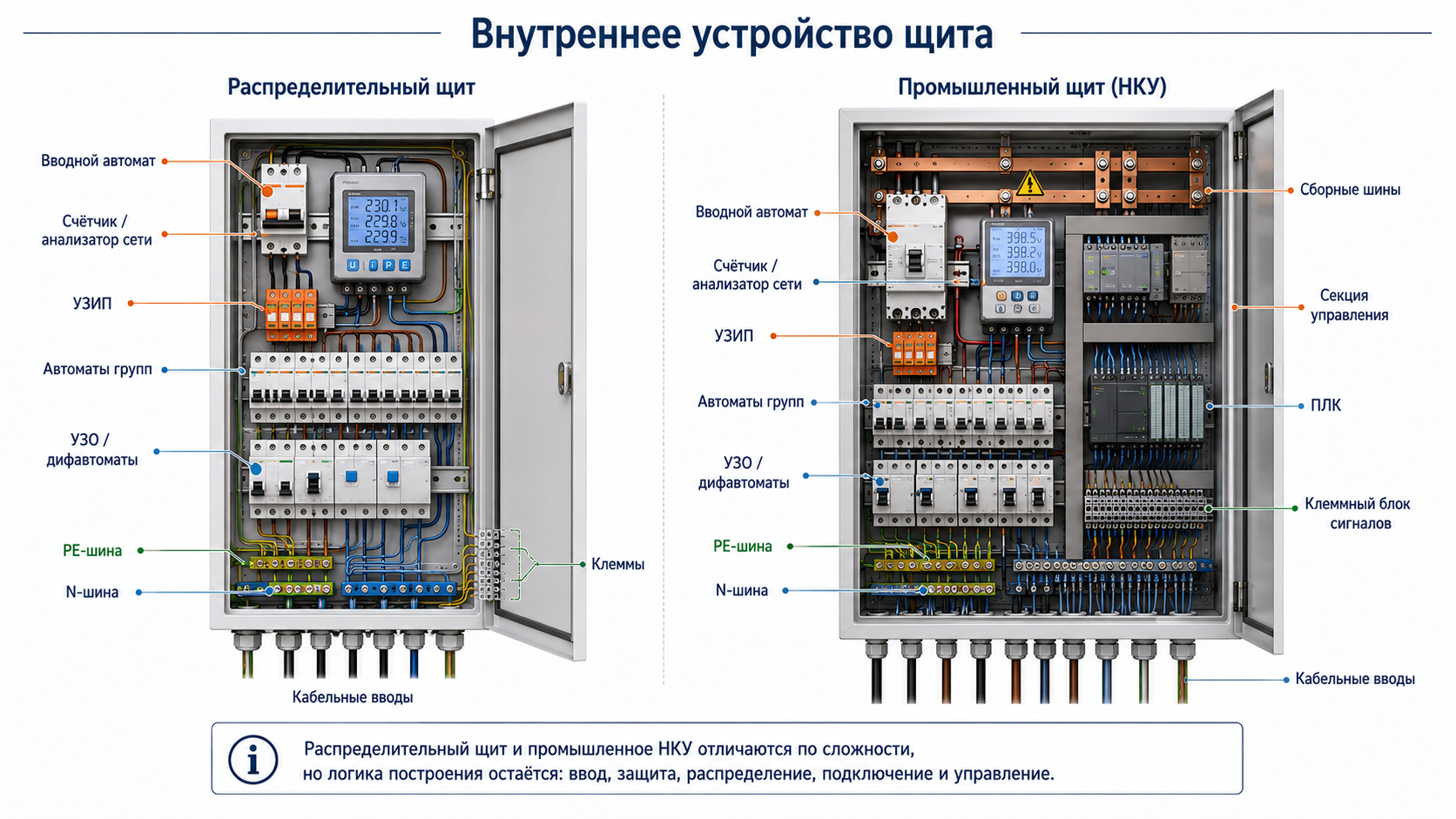

Из чего состоит распределительный щит

Корпус или шкаф

Корпус защищает аппаратуру от внешней среды и людей — от случайного прикосновения к токоведущим частям. Для квартиры это пластиковый или металлический щит на стену или в нишу. Для промышленного объекта — напольный металлический шкаф, секция НКУ, шкаф с монтажной панелью, кабельным отсеком, цоколем, вентиляцией и нужной степенью защиты IP.

Монтажная основа

DIN-рейки подходят для модульных аппаратов: автоматов, УЗО, реле, клемм. Монтажная панель используется для крупной аппаратуры: силовых автоматов, контакторов, частотных преобразователей, блоков питания, ПЛК, промышленных реле и распределительных блоков.

Вводной аппарат

Это главный элемент, через который питание заходит в щит. Он может выполнять только коммутацию или одновременно защищать вводную линию. В крупных щитах применяют автоматические выключатели в литом корпусе или воздушные выключатели с электронными расцепителями.

Аппараты защиты отходящих линий

Автоматы защищают кабельные линии от перегрузки и короткого замыкания. УЗО и дифавтоматы реагируют на ток утечки. УЗИП ограничивает импульсные перенапряжения. Моторные автоматы и тепловые реле защищают электродвигатели.

Шины и распределительные блоки

Шины передают ток внутри щита. В бытовом щите это могут быть гребенчатые шины. В НКУ — медные или алюминиевые сборные шины, шинные мосты, ответвители, изоляторы и держатели. Здесь мелочей нет: сечение, расстояния, крепление и нагрев должны быть рассчитаны.

PE- и N-шины

Защитный проводник PE и рабочий нейтральный N должны быть организованы понятно и корректно. После устройств дифференциальной защиты смешивание N разных групп — одна из частых причин ложных срабатываний и долгих поисков ошибки.

Клеммные ряды

Клеммы делают щит обслуживаемым. Через них подключают отходящие кабели, датчики, кнопочные посты, сигналы аварии, управление от внешних шкафов, цепи КИПиА. В хорошем щите клеммный ряд читается почти как оглавление.

Цепи управления и автоматики

В щитах управления добавляются блоки питания 24 В DC, промежуточные реле, контроллеры, модули ввода-вывода, HMI, сетевые коммутаторы, интерфейсы Modbus, PROFINET, Ethernet/IP и другие элементы АСУ ТП.

Маркировка и документация

Без маркировки даже дорогой щит быстро превращается в шкаф с загадками. На аппаратах, клеммах, проводниках и кабелях должны быть обозначения, соответствующие схеме и спецификации.

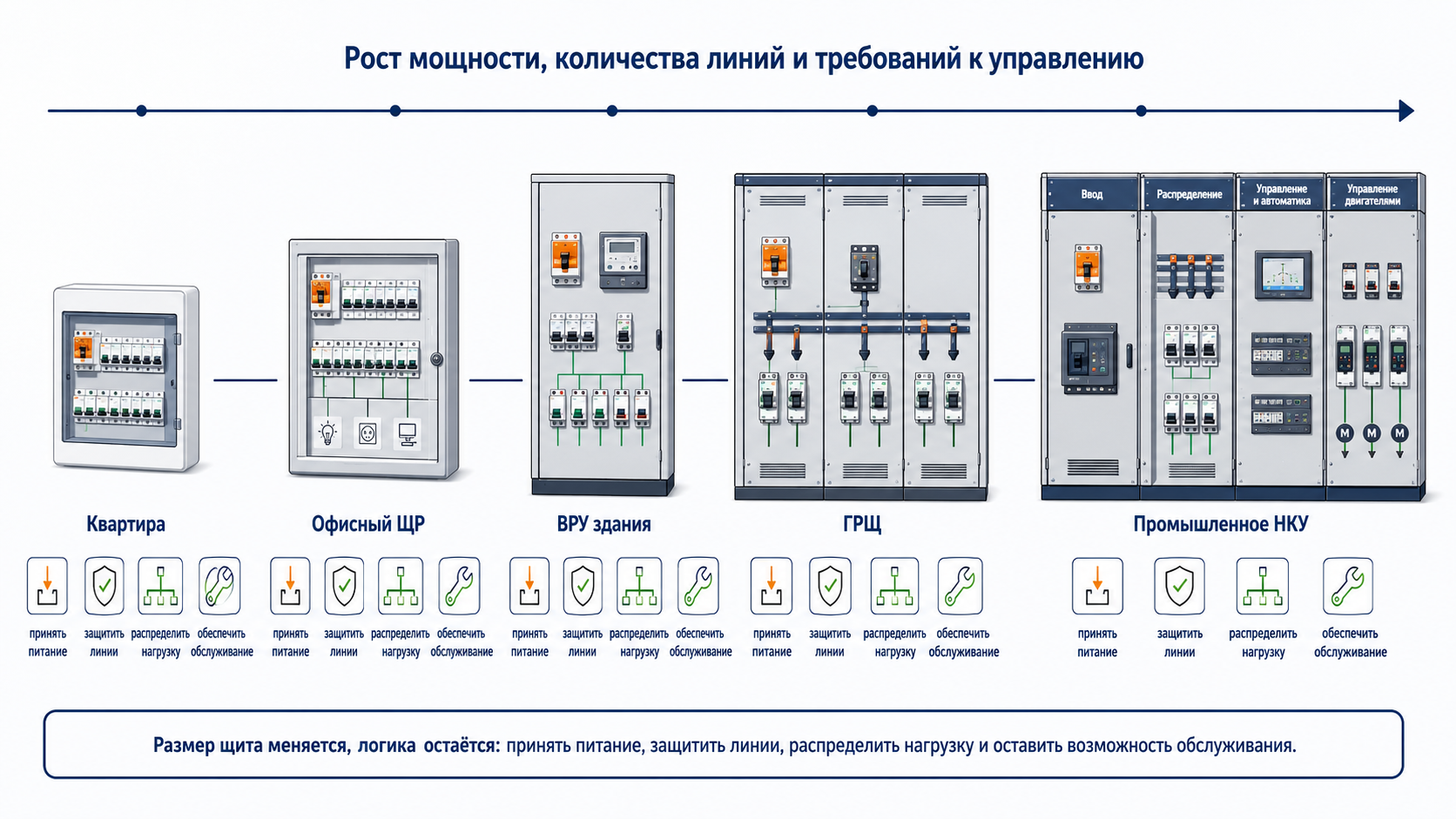

От квартирного щитка до НКУ: чем отличаются уровни

Квартирный щит, офисный ЩР и промышленное НКУ отличаются не только размером. Отличается уровень ответственности, токи, требования к обслуживанию, резервированию, селективности, тепловому режиму и документации.

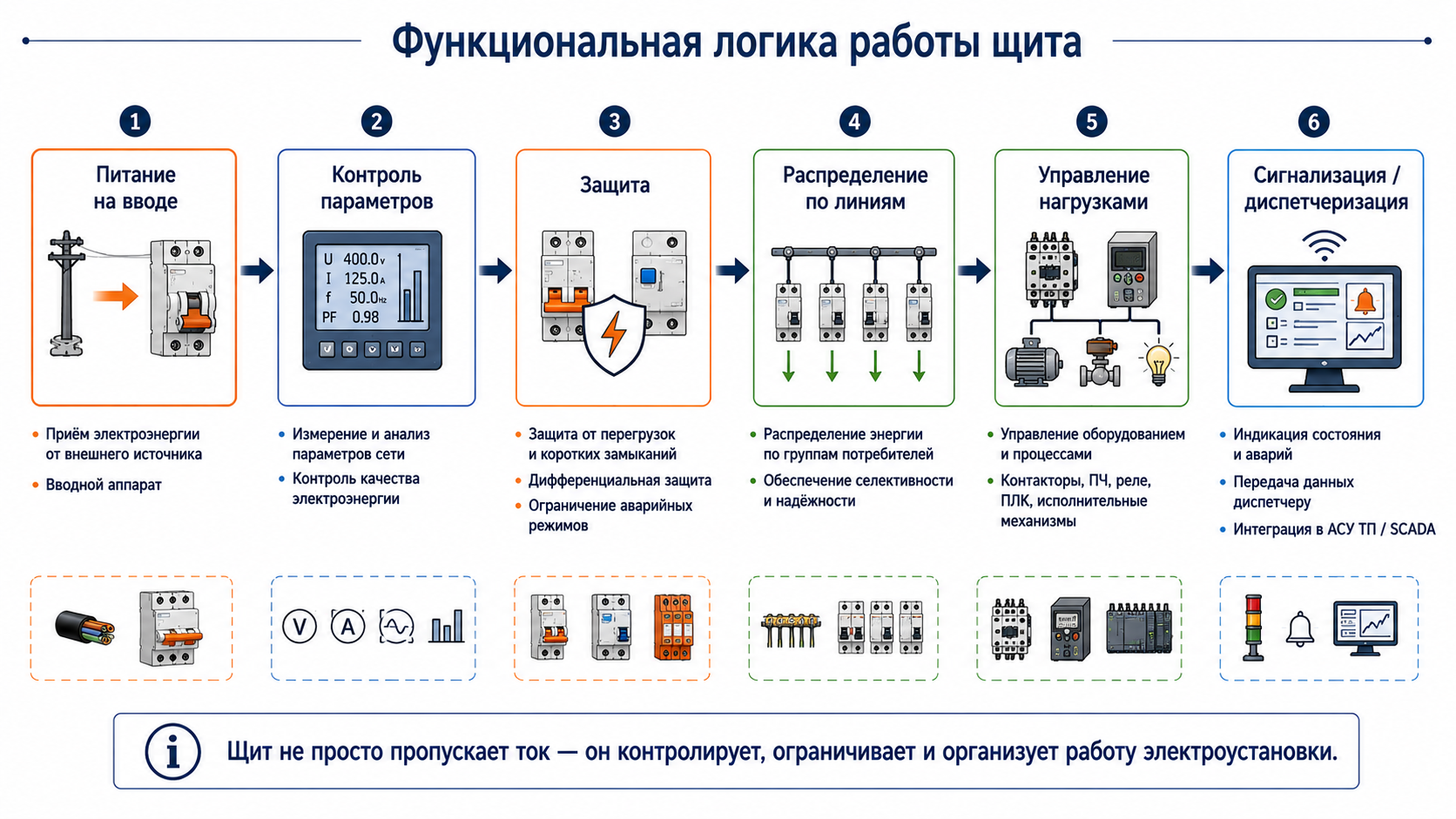

Как работает распределительный щит

Работа щита выглядит просто: питание приходит на ввод, проходит через аппараты защиты и уходит к потребителям. Но внутри этой простоты скрыто несколько инженерных задач.

• Нормальный режим. Потребители получают питание, токи находятся в расчетных пределах, автоматы не срабатывают, контакты не перегреваются, напряжение в допустимых границах.
• Перегрузка. Если линия длительно потребляет больше допустимого тока, тепловой расцепитель автомата должен отключить ее, защищая кабель и соединения.
• Короткое замыкание. При резком росте тока электромагнитный или электронный расцепитель должен отключить поврежденный участок. Здесь важны отключающая способность аппарата и расчет токов КЗ.
• Ток утечки. УЗО или дифавтомат отключает цепь при опасной утечке, если решение предусмотрено проектом и выполнено корректное разделение нейтралей.
• Импульсное перенапряжение. УЗИП ограничивает всплеск напряжения, например при грозовых воздействиях или коммутационных процессах.
• Управление нагрузкой. Контакторы, реле, ПЛК или таймеры включают освещение, насосы, вентиляцию, обогрев, резервные линии и технологические механизмы по заданной логике.

Что важно при проектировании и сборке щита

1. Расчет нагрузки

Сначала считают не автоматы, а нагрузки. Нужно понимать, какие потребители будут подключены, какие из них работают одновременно, есть ли двигатели с пусковыми токами, резервное оборудование, отопление, вентиляция, насосы, сварочные посты, зарядные устройства, серверные или технологические линии. Без этого щит собирается по принципу «на глазок», а глазок, как известно, не является измерительным прибором.

2. Выбор аппаратов защиты

Номинал автомата выбирают не только по мощности потребителя. Он должен соответствовать сечению и способу прокладки кабеля, расчетному току, условиям окружающей среды, току короткого замыкания и требованию селективности. Для промышленных щитов отдельно учитывают отключающую способность, тип расцепителя, возможность регулировки, дистанционное управление и сигнализацию положения.

3. Селективность

Селективность — это способность системы защиты отключать ближайший к аварии аппарат, а не весь объект целиком. Если короткое замыкание произошло в линии вентилятора, не должен падать весь ГРЩ. Для небольших объектов это вопрос удобства, для производства — вопрос простоев и денег.

4. Тепловой режим

Любой щит нагревается: автоматы, шины, контакторы, блоки питания, частотные преобразователи и трансформаторы тока выделяют тепло. В квартире это редко становится отдельной инженерной задачей. В НКУ, шкафах управления и щитах с частотниками тепловой режим обязательно учитывают: размеры корпуса, вентиляция, расстояния, токи, коэффициенты одновременности, климатическое исполнение, условия установки.

5. Разделение силовых и слаботочных цепей

В щитах управления нельзя бездумно вести рядом силовые кабели двигателей, сигналы датчиков 4–20 мА, RS-485, Ethernet и цепи питания 24 В DC. Помехи не спрашивают разрешения — они просто появляются. Поэтому применяют разделение трасс, экранирование, правильное заземление экранов, клеммные группы и грамотную компоновку.

6. Резерв и обслуживаемость

Хороший щит думает о будущем. В нем есть место под дополнительные аппараты, запас клемм, понятные кабельные вводы, доступ к винтам и шинам, читаемая маркировка. Плохой щит после любого расширения начинает напоминать чемодан перед отпуском: закрывается только с усилием и внутренним напряжением.

Практические примеры применения

Квартира или частный дом

Задача щита — разделить группы освещения, розеток, кухни, санузла, кондиционеров, котельной, наружного освещения. Важны защита людей, понятная структура групп, корректная работа УЗО/дифавтоматов и запас места.

Офис или магазин

Появляются отдельные линии на освещение, розеточные группы рабочих мест, кондиционеры, серверную, кассовую зону, охранные системы. Часто требуется учет, отключение неприоритетных нагрузок и управление освещением.

Склад или производственный участок

Нагрузки становятся мощнее: ворота, вентиляция, компрессоры, зарядные устройства, станки, насосы. Важны токи пуска, селективность, защита двигателей, удобство ремонта без остановки всего объекта.

Насосная станция

Щит распределения часто работает вместе со шкафом управления насосами. Силовая часть питает насосы, КИПиА и автоматику, а шкаф управления обрабатывает сигналы давления, уровня, аварий, режимов и связи с диспетчеризацией.

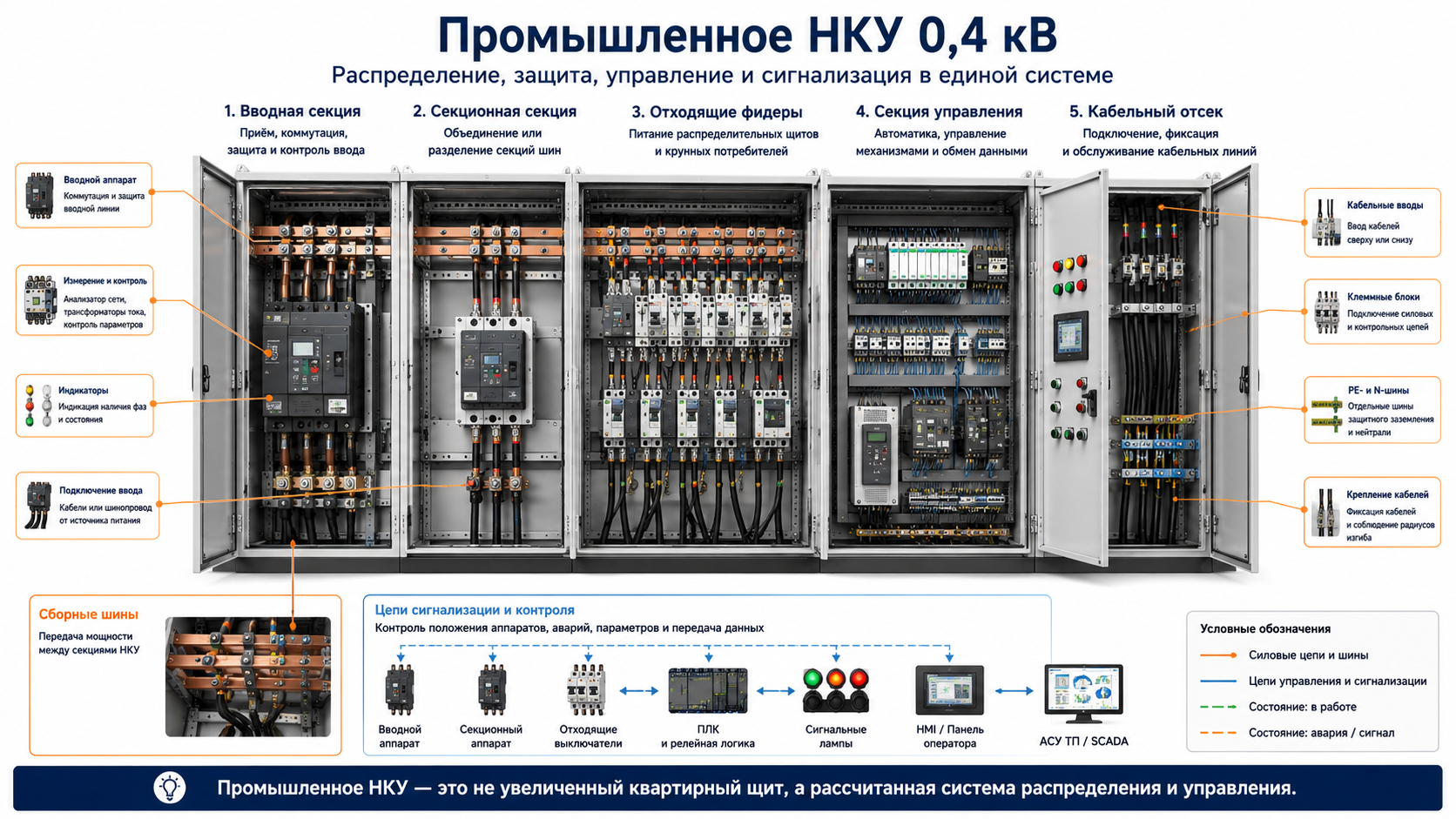

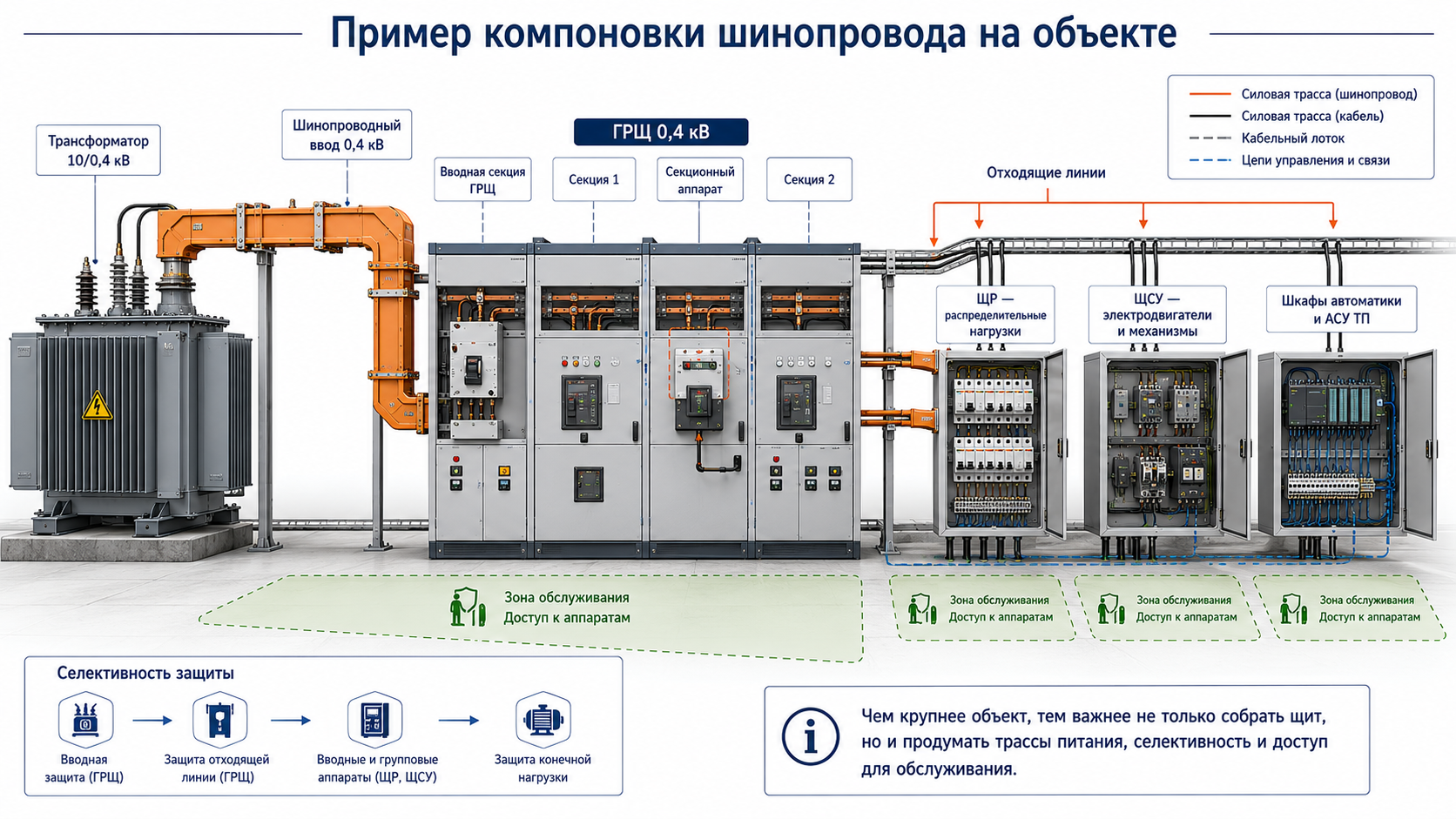

Промышленное НКУ 0,4 кВ

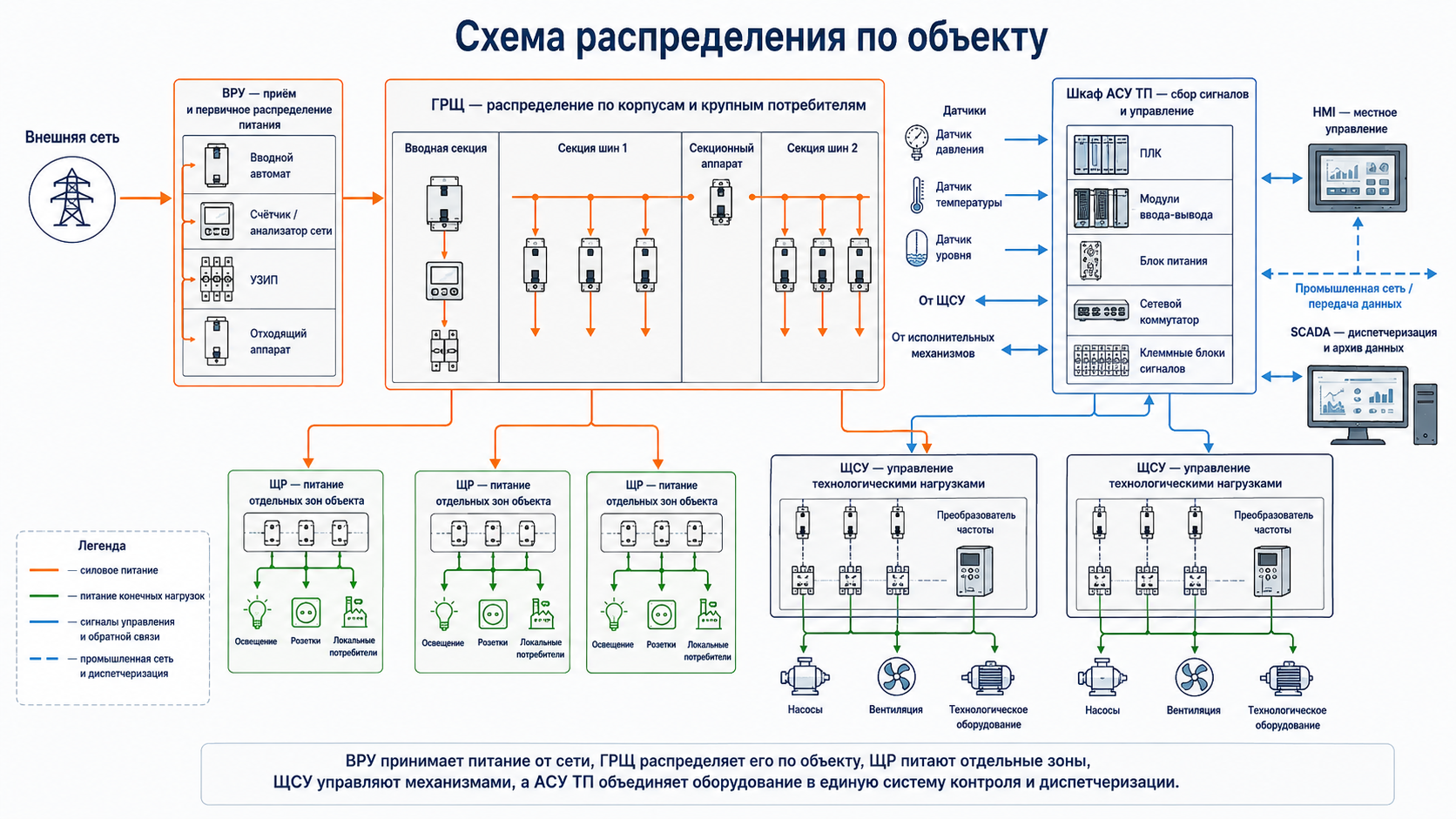

Это уже система секций: вводы, секционный аппарат, отходящие фидеры, сборные шины, измерение, АВР, сигнализация, связи с АСУ ТП. Здесь особенно важны проект, расчеты, заводская сборка, испытания и комплект документации.

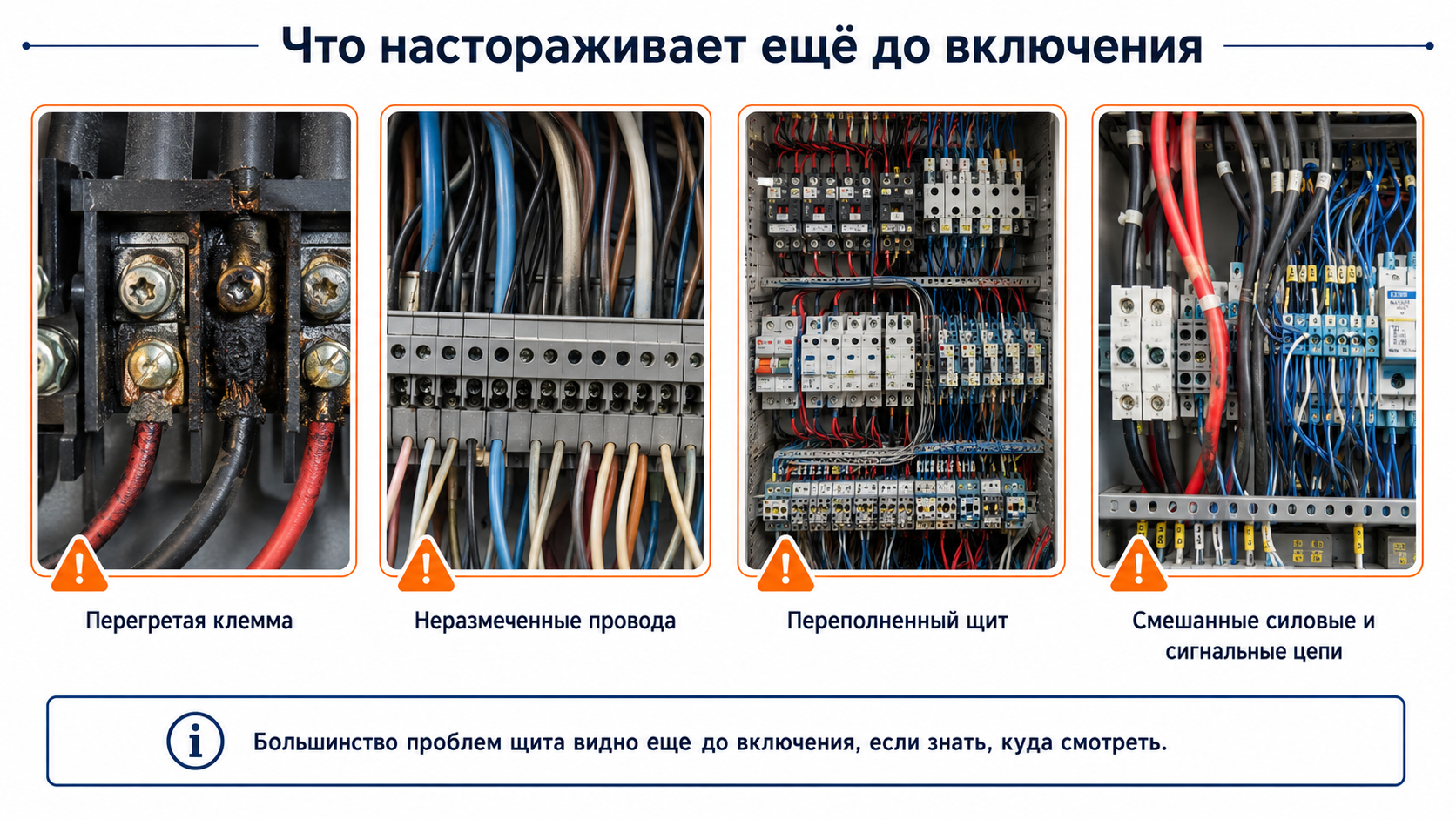

Типичные ошибки при устройстве распределительного щита

• Автомат выбран «побольше, чтобы не выбивало». Это одна из самых опасных логик. Автомат защищает прежде всего кабельную линию, а не терпение владельца объекта. Завышенный номинал может оставить кабель без нормальной защиты от перегрузки.
• Нет расчета токов короткого замыкания. Аппарат может иметь недостаточную отключающую способность для конкретной точки сети. Внешне он выглядит солидно, но при аварии вопрос решается не внешностью.
• Перемешаны нейтрали после УЗО. Классическая причина ложных срабатываний и долгих поисков неисправности. Каждая группа после своего устройства дифференциальной защиты должна иметь корректно организованную N-шину.
• Слабая опрессовка и плохие наконечники. Контакт с повышенным переходным сопротивлением нагревается. Сначала появляется легкий запах, потом потемнение изоляции, затем авария. Качественные соединения — не эстетика, а ресурс.
• Нет маркировки. При первом же обслуживании становится непонятно, какой автомат за что отвечает. В маленьком щите это раздражает, в промышленном — увеличивает время простоя.
• Силовые и сигнальные цепи уложены вместе. Для цепей КИПиА и связи это может привести к помехам, плавающим показаниям датчиков и нестабильной работе автоматики.
• Нет резерва места. Объект развивается, нагрузки добавляются, а в щите уже некуда поставить даже одну клемму. В итоге начинается навесной монтаж, переходные решения и потеря обслуживаемости.
• Отсутствует документация. Щит без схемы и паспорта — как оборудование без инструкции. Работать может, но обслуживать и модернизировать его сложно и рискованно.

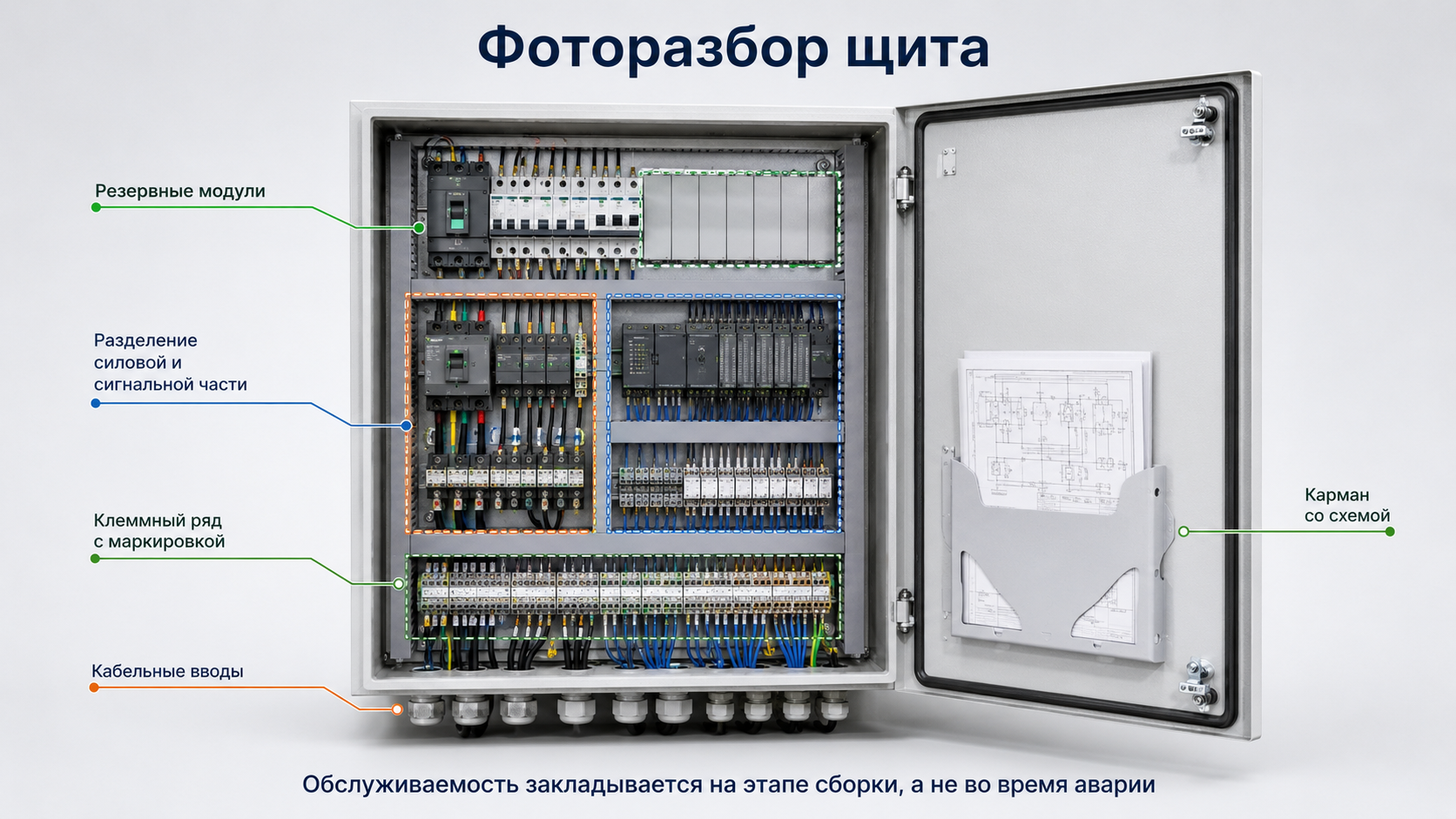

Советы профессионалов: как понять, что щит сделан грамотно

• Есть однолинейная схема, спецификация и понятная маркировка аппаратов.
• Номиналы защитных аппаратов согласованы с кабелями, нагрузками и условиями эксплуатации.
• PE- и N-шины организованы логично, нейтрали после УЗО не перемешаны.
• Проводники оконцованы наконечниками там, где это требуется конструкцией аппаратов и проектом.
• Силовая часть и цепи управления не создают друг другу проблем по компоновке и помехам.
• Есть запас места под обслуживание и будущие изменения.
• Клеммные ряды читаются, к ним есть доступ, кабели заведены аккуратно и без лишнего натяжения.
• В промышленном щите предусмотрены измерение, сигнализация, блокировки, резервирование и документация для эксплуатации.
• После сборки выполняются проверки, испытания и оформление комплекта документов согласно требованиям проекта и применимых нормативов.

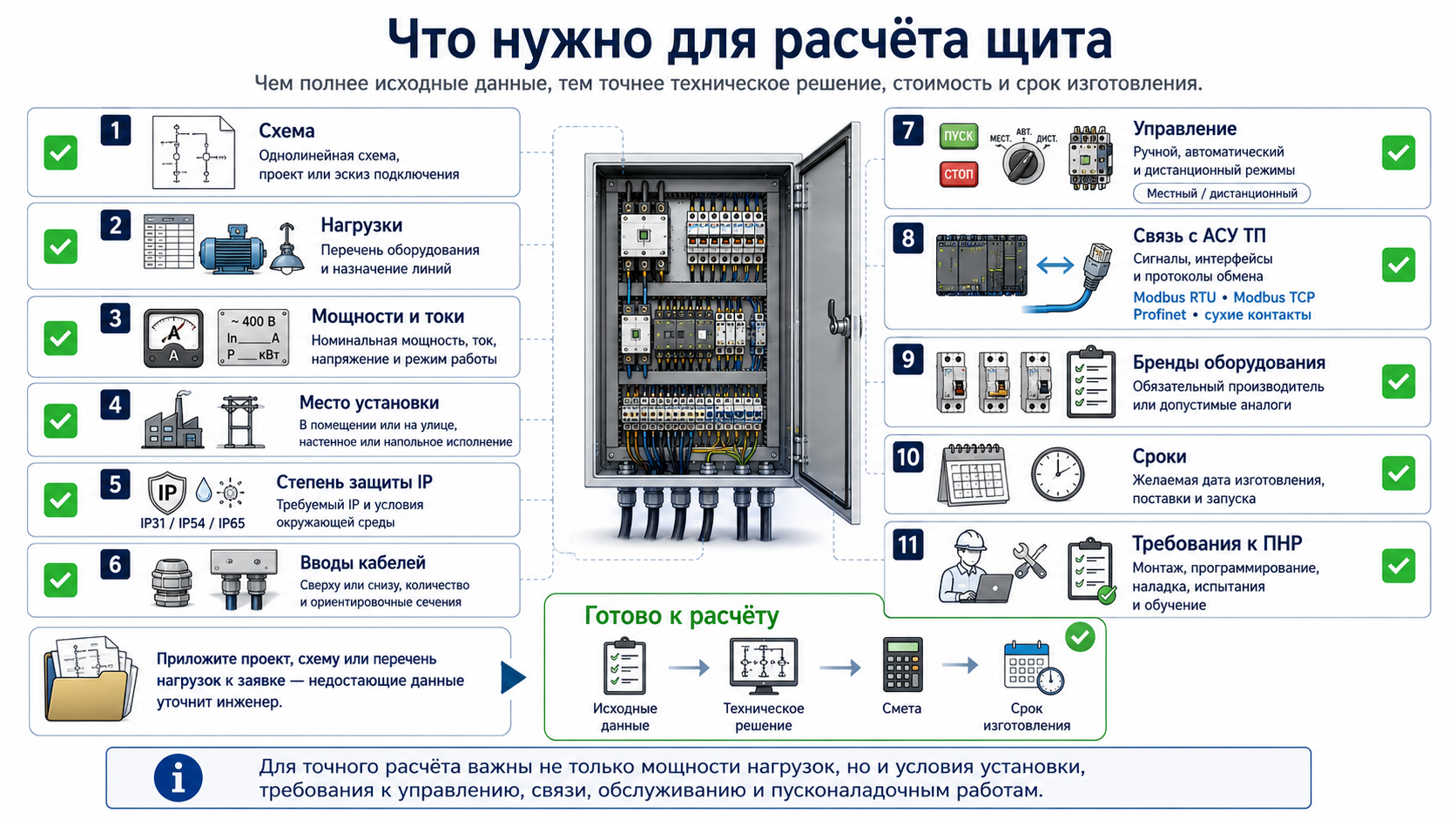

Как заказать распределительный щит или НКУ без лишних переделок

Чтобы изготовитель корректно подобрал оборудование и рассчитал стоимость, ему нужны исходные данные. Чем точнее информация на входе, тем меньше сюрпризов на объекте.

Чем бытовой подход отличается от промышленного

В бытовом щите часто достаточно правильно разделить группы, подобрать защиту, выполнить аккуратный монтаж и оставить запас. В промышленности щит становится частью технологической системы. Он должен не только «раздать электричество», но и выдерживать реальные режимы работы производства.

• Выше токи и ответственность. Ошибки в ГРЩ или НКУ влияют не на одну розетку, а на участок, линию, насосную, производство или весь объект.
• Больше требований к расчетам. Учитывают токи КЗ, селективность, нагрев, электродинамическую стойкость шин, резервирование, условия эксплуатации.
• Появляется автоматика. ПЛК, HMI, реле, датчики, частотные преобразователи, плавные пуски и связь с диспетчеризацией становятся частью решения.
• Нужна эксплуатационная документация. Паспорт, схемы, спецификации, перечни сигналов, маркировка, протоколы проверок и инструкции нужны не «для папки», а для обслуживания.
• Важна заводская культура сборки. Промышленный щит должен быть повторяемым, проверяемым и обслуживаемым, а не уникальным произведением импровизации.

Когда нужен не просто щит, а НКУ

Низковольтное комплектное устройство нужно там, где обычный настенный щит уже не закрывает требования по току, надежности, секционированию, безопасности обслуживания и управлению. Обычно речь идет о ВРУ, ГРЩ, распределительных шкафах, шкафах управления, сборках 0,4 кВ, щитах АВР, щитах собственных нужд и комплексных решениях для производственных объектов.

• на объекте несколько вводов питания или требуется АВР;
• нужно распределять большие токи по нескольким секциям;
• требуется учет, измерение и сигнализация состояния аппаратов;
• есть крупные электродвигатели, насосы, вентиляторы, технологические линии;
• нужно связать силовой щит с АСУ ТП или диспетчеризацией;
• важны селективность, резервирование и минимизация простоев;
• объект должен получить комплект технической документации и пройти приемку.

Заключение: хороший щит видно не сразу, зато плохой быстро напоминает о себе

Распределительный щит — это не место для случайных решений. В нем встречаются расчет, нормативы, монтажная культура, удобство обслуживания и здравый смысл. Чем сложнее объект, тем важнее проектный подход: от выбора вводного аппарата и шин до маркировки клемм и места для будущих линий.

Если вам нужен квартирный щит, распределительный щит для здания, ВРУ, ГРЩ, ЩСУ или промышленное НКУ 0,4 кВ, лучше начинать не с вопроса «сколько стоит шкаф», а с задачи: что питаем, как защищаем, чем управляем, какие режимы должны работать и кто будет обслуживать оборудование через год.

ООО ИК «ЭЛТЕКО» выполняет проектирование, сборку, поставку, монтаж и ПНР электрощитов, НКУ 0,4 кВ, ВРУ, ГРЩ, ЩР, ЩСУ и шкафов управления. Свяжитесь с нами — подберем решение под объект, подготовим техническое предложение и поможем избежать переделок еще до начала сборки.
