Как составить ТЗ на изготовление электрощита

Техническое задание на электрощит — это не формальность для переписки и не «бумажка, чтобы поставщик сам догадался». Это исходные данные, по которым инженер понимает задачу, рассчитывает состав оборудования, оценивает стоимость, сроки, риски, требования к монтажу и будущему обслуживанию. Чем точнее ТЗ, тем меньше сюрпризов: в смете, в производстве, на объекте и особенно в момент пусконаладки, когда внезапно выясняется, что “ещё нужен Modbus, пара сигналов сухого хода и место под второй ввод”.

Разберём, какие данные нужно указать в ТЗ на изготовление электрощита, чем отличается задание на ВРУ, ГРЩ, распределительный щит, ЩСУ или шкаф управления, какие документы приложить и какие ошибки чаще всего приводят к переделкам. Материал написан для заказчиков, снабженцев, инженеров, монтажников и всех, кто хочет получить не просто “ящик с автоматами”, а рабочее, понятное и обслуживаемое устройство.

Что такое ТЗ на электрощит

ТЗ на изготовление электрощита — это документ, в котором заказчик или проектировщик описывает назначение щита, условия эксплуатации, состав нагрузок, требования к защите, управлению, учёту, сигнализации, корпусу, комплектующим, документации и приемке. В идеале ТЗ отвечает на простой вопрос: что должен делать щит, в каких условиях и по каким правилам его нужно изготовить.

Для бытового щита ТЗ может быть коротким: количество линий, мощность, ввод, УЗО/дифавтоматы, место установки. Для промышленного НКУ или шкафа управления насосами ТЗ превращается в полноценный инженерный документ: с алгоритмами, картой сигналов, требованиями к связи, резервированию, ПНР и эксплуатационной документации. Да, это дольше, чем написать “нужен щит на 100 А”. Зато потом щит не приходится объяснять монтажникам жестами.

Зачем вообще составлять ТЗ, если есть схема

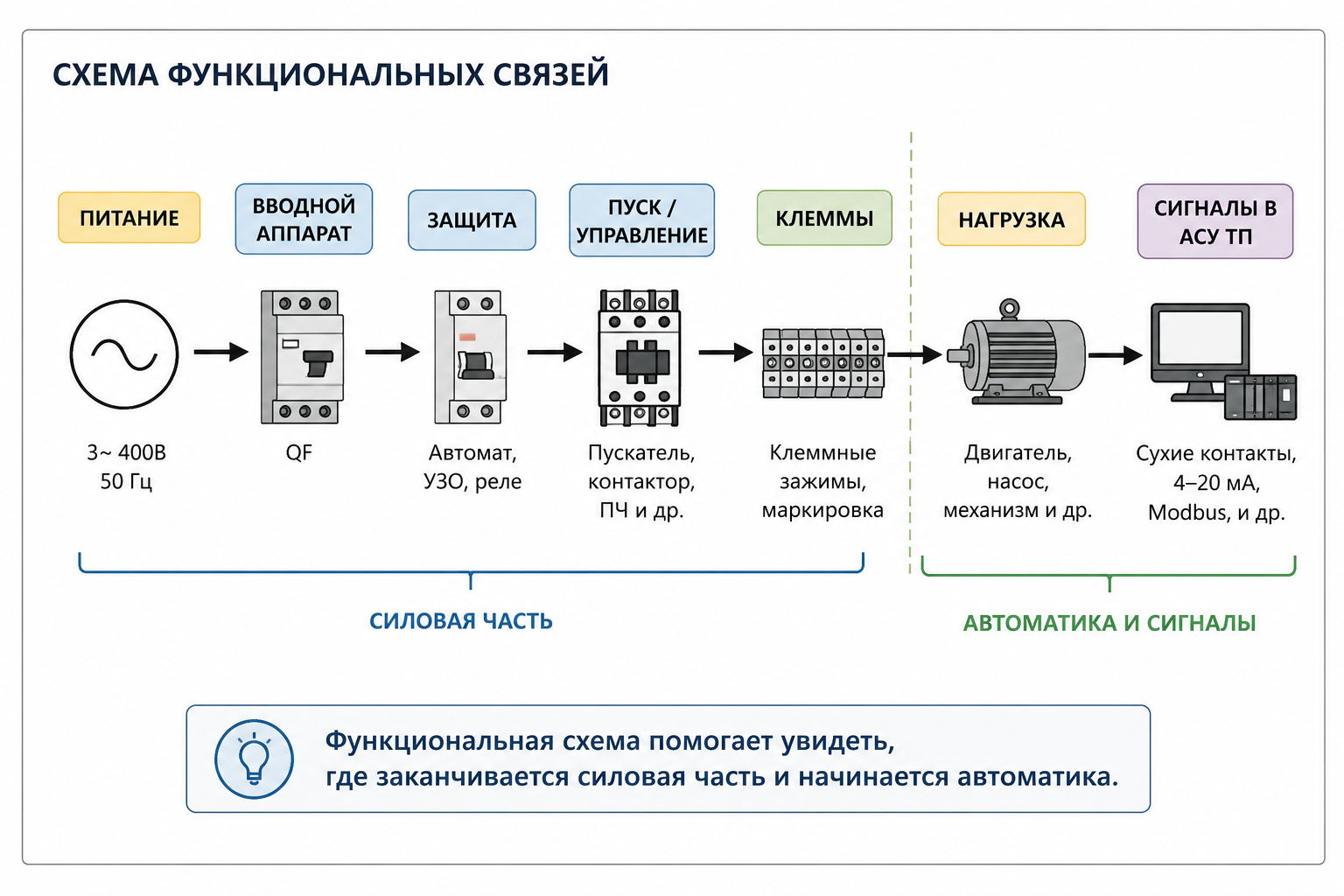

Схема показывает электрические связи. ТЗ объясняет задачу. Однолинейная схема может сказать, какие автоматы и линии нужны, но не всегда отвечает на вопросы: где будет стоять шкаф, кто его обслуживает, какой нужен запас по месту, какие режимы управления требуются, нужно ли резервирование, какие сигналы передавать в диспетчеризацию, какой бренд допустим, нужна ли поставка кабельных вводов и какие документы должны быть в комплекте.

Для производителя электрощитов ТЗ — это способ сделать расчёт не “примерно по фотографии”, а инженерно: подобрать корпус, аппараты защиты, шины, клеммы, проводники, систему охлаждения, маркировку, средства учета, автоматику, связи и состав работ. Для заказчика ТЗ — защита от размытых коммерческих предложений, где один поставщик заложил полноценное НКУ, второй — минимальный щит “лишь бы включалось”, а третий вообще решил, что клеммы и маркировка — это роскошь.

Какие щиты можно описывать через ТЗ

Техническое задание можно составлять практически на любой щит или шкаф. Отличается не сам принцип, а глубина проработки.

·       ВРУ — вводно-распределительное устройство для приема питания, учета, вводной защиты и распределения по отходящим линиям.

·       ГРЩ — главный распределительный щит объекта, через который питаются крупные группы нагрузок, распределительные щиты, технологические линии, вентиляция, насосы, освещение.

·       ЩР — распределительный щит для групповых и конечных линий: освещение, розетки, оборудование, локальные участки.

·       ЩСУ — щит станции управления, где кроме распределения есть логика управления механизмами, режимы, блокировки, сигнализация.

·       Шкаф управления — шкаф для насосов, вентиляторов, задвижек, транспортеров, смесителей, сушилок, линий производства, систем КИПиА и АСУ ТП.

·       Шкаф АВР — устройство переключения питания между основным и резервным вводом, иногда с вводом от ДГУ.

·       НКУ 0,4 кВ — комплектное устройство распределения и управления для промышленных и коммерческих объектов.

Теоретическая основа: на что опираться при подготовке ТЗ

ТЗ на электрощит не заменяет проектную документацию и не отменяет требования норм. Но оно должно быть составлено так, чтобы производитель мог корректно применить проект, нормативные документы и требования объекта. Перед публикацией статьи и перед реальным проектированием необходимо сверять актуальные редакции ПУЭ, ГОСТ, СП и отраслевых требований.

Важно: ссылки на стандарты в статье нужны для ориентира инженера. При разработке реального ТЗ следует пользоваться официально приобретёнными и актуальными редакциями документов, а также проектной документацией конкретного объекта.

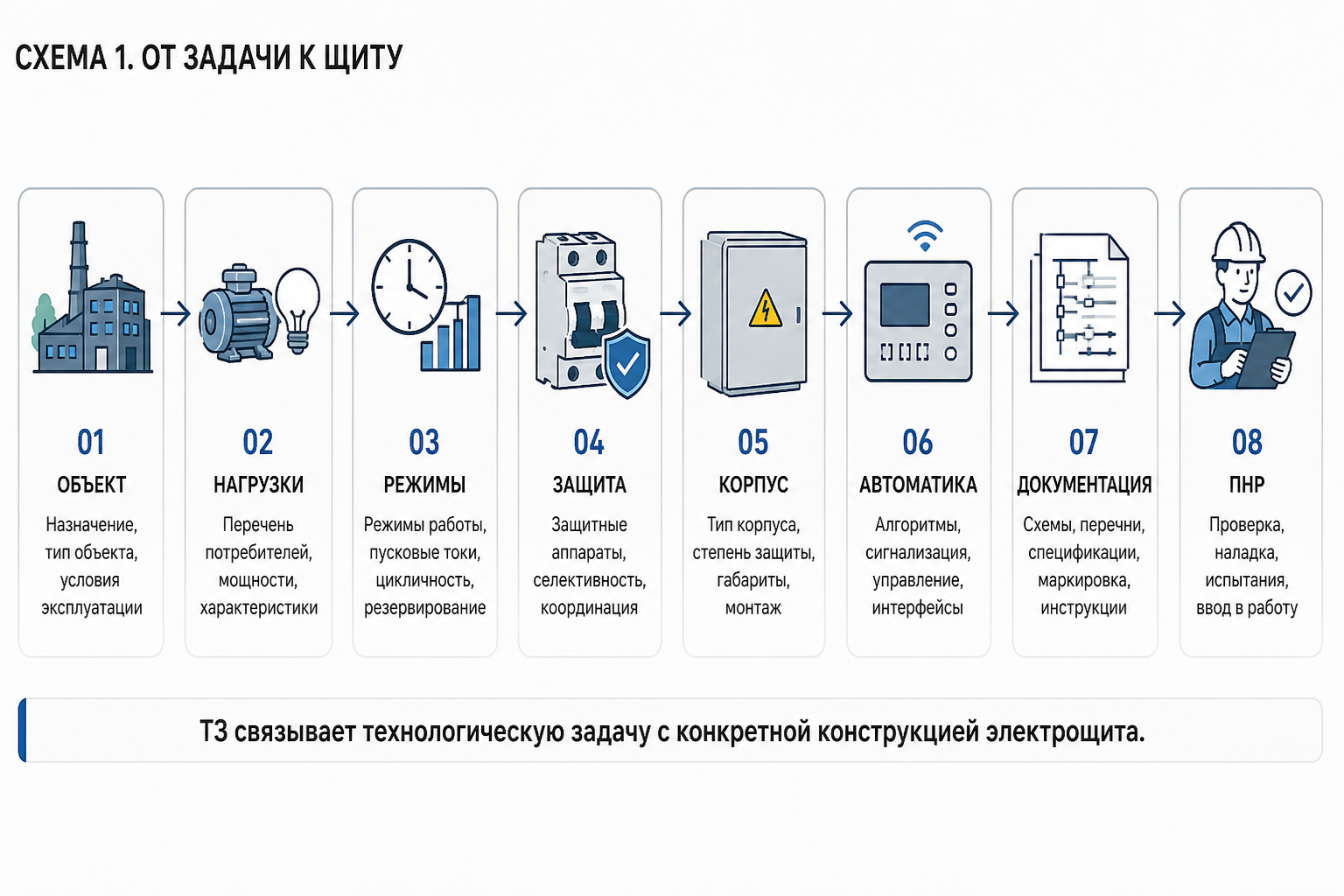

Главная логика ТЗ: не “что купить”, а “что должен делать щит”

Хорошее ТЗ начинается не с фразы “поставить автоматы на 63 А”, а с описания функции. Например: “щит должен принимать питание от ВРУ, распределять его на 12 групповых линий, обеспечивать защиту от перегрузки и короткого замыкания, иметь отдельные линии на вентиляцию, насосы и освещение, предусматривать резерв 20 % по DIN-рейке и клеммам, передавать сигнал аварии на диспетчерский пульт”.

Такой подход помогает инженеру выбрать решение, а не просто угадать набор аппаратов. В электрощитах “почти подходит” часто означает “переделывать на объекте”. Особенно если речь о силовых нагрузках, насосах, технологическом оборудовании, АВР, частотных преобразователях, системах пожарной автоматики или шкафах АСУ ТП.

Какие исходные данные обязательно указать

Ниже — базовый набор информации. Для небольшого распределительного щита часть пунктов будет простой, для промышленного НКУ — обязательной и подробной.

Структура ТЗ на изготовление электрощита

Универсальной формы, одинаково удобной для всех объектов, не существует. Но для большинства задач можно использовать следующую структуру. Она подходит для ВРУ, ГРЩ, ЩР, ЩСУ, шкафов управления насосами, вентиляцией, технологическим оборудованием и НКУ 0,4 кВ.

1. Общие сведения

·       наименование объекта и заказчика;

·       тип щита: ВРУ, ГРЩ, ЩР, ЩСУ, шкаф управления, АВР, НКУ;

·       назначение устройства;

·       стадия: расчет, изготовление, поставка, монтаж, ПНР, модернизация;

·       сроки изготовления и поставки;

·       адрес объекта и условия доставки;

·       ответственные лица для технических уточнений.

2. Назначение и функциональные требования

Здесь нужно описать, что щит делает. Не только “питает насос”, а, например: “управляет двумя насосами в рабочем/резервном режиме по сигналам уровня, обеспечивает чередование насосов, защиту от сухого хода, аварийную сигнализацию, возможность ручного запуска с двери и передачу статусов в шкаф автоматизации”.

3. Электрические параметры

·       номинальное напряжение и частота;

·       однофазное или трехфазное питание;

·       номинальный ток ввода;

·       расчетная мощность;

·       число вводов и схема резервирования;

·       расчетный ток короткого замыкания;

·       требуемая отключающая способность аппаратов;

·       требования к селективности;

·       система заземления и разделение PE/N/PEN.

Если данных по току КЗ нет, это нужно прямо указать и согласовать, кто его рассчитывает: проектировщик, заказчик, электролаборатория или производитель в рамках отдельной инженерной услуги. Делать вид, что короткого замыкания в природе не существует, — метод быстрый, но не инженерный.

4. Перечень нагрузок

Для каждой линии желательно указать: наименование нагрузки, мощность, номинальный ток, пусковой ток или характер нагрузки, режим работы, способ управления, требуемую защиту, кабель, клеммы, маркировку. Для двигателей дополнительно указывают мощность, ток, способ пуска, необходимость реверса, ПЧ, УПП, датчики, тепловую защиту, контроль фаз и аварийные сигналы.

Таблица выше — не готовый расчет, а пример логики. В реальном ТЗ значения берутся из проекта, паспортов оборудования, технологического задания и расчётов.

5. Требования к корпусу и компоновке

Корпус — это не упаковка для автоматов. Он определяет безопасность, теплоотвод, удобство монтажа, место для кабелей, доступность обслуживания и возможность модернизации. В ТЗ желательно указать тип корпуса, степень защиты IP, климатическое исполнение, материал, цвет, способ установки, ввод кабелей, требования к замкам, монтажной панели, DIN-рейкам, клеммникам и запасу места.

·       Навесной корпус подходит для небольших щитов и шкафов управления малой мощности.

·       Напольный шкаф удобен для ГРЩ, ВРУ, НКУ, шкафов с частотными преобразователями, крупными клеммниками и несколькими вводами.

·       Корпус с повышенной степенью защиты нужен для влажных, пыльных и наружных условий, но при этом важно отдельно оценивать тепловой режим.

·       Запас по месту лучше задавать явно: например, 20–30 % свободного пространства по DIN-рейке и клеммам, если планируется расширение.

6. Требования к аппаратам защиты и коммутации

В ТЗ нужно указать не только номиналы, но и требования к типу аппаратов. Например: автоматические выключатели модульные или силовые, отключающая способность, характеристика срабатывания, наличие теплового/электромагнитного расцепителя, моторная защита, УЗО или АВДТ, УЗИП, контакторы, реле контроля фаз, коммутационная аппаратура АВР.

Для промышленного щита важно понимать категории применения, пусковые токи, режим работы двигателей, возможность дистанционного управления, наличие сигнализации положения аппаратов и необходимость блокировок. Если эти требования не указать, производитель может предложить решение, которое формально включает нагрузку, но не соответствует режиму эксплуатации.

7. Управление, сигнализация и автоматика

Если щит управляет оборудованием, в ТЗ нужно описать режимы работы. Для простого щита достаточно “ручное управление с двери”. Для шкафа управления нужны алгоритмы: запуск, останов, авария, блокировки, задержки, чередование, резервирование, работа по датчикам, реакция на обрыв датчика, работа после восстановления питания.

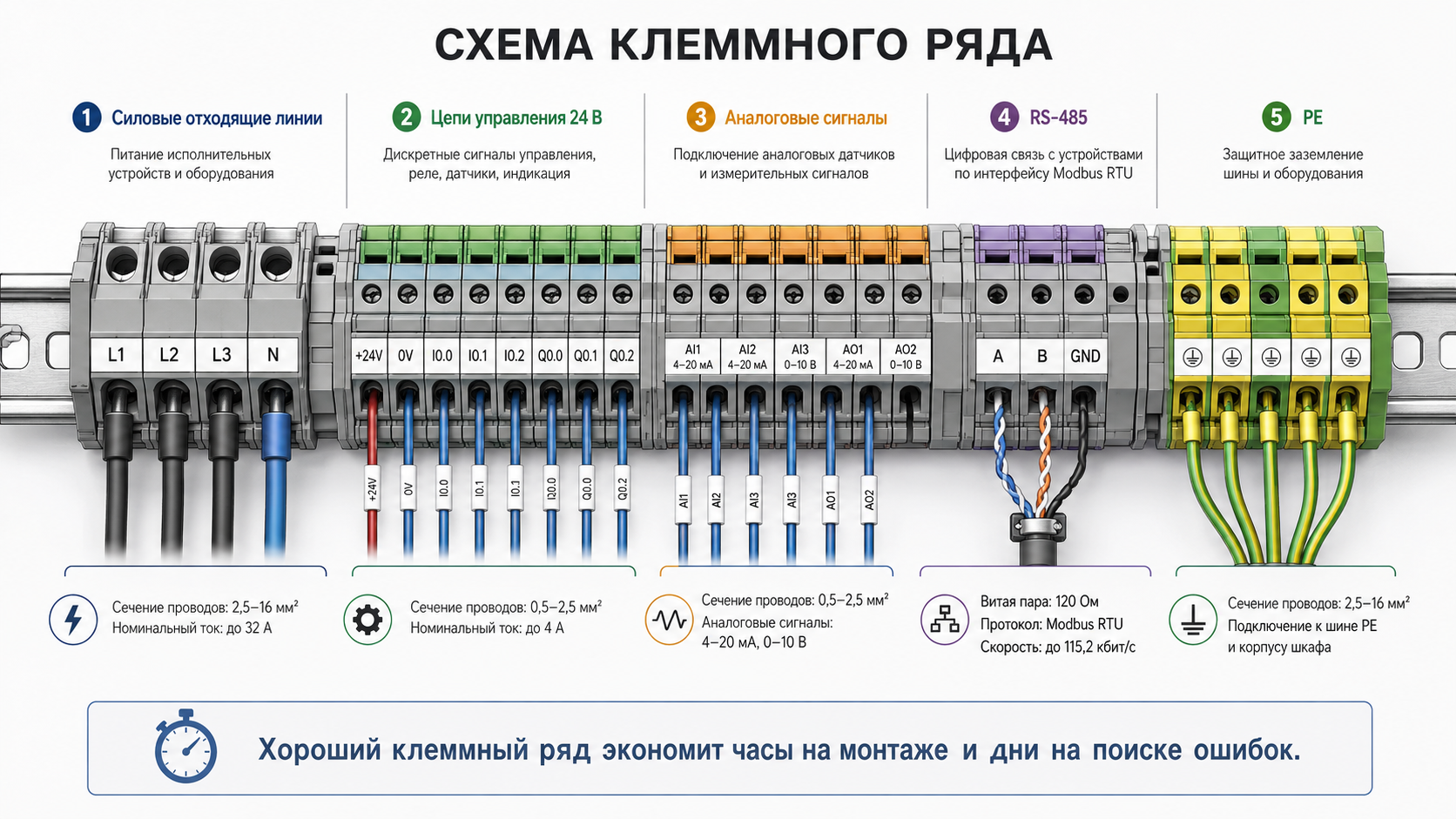

8. Клеммы, кабельные вводы и внешние подключения

Внешние подключения часто недооценивают. А потом монтажник стоит перед шкафом с кабелем, который “почти входит”, и начинается творческая часть проекта. Чтобы этого не было, в ТЗ указывают количество и направление кабельных вводов, сечения вводных и отходящих кабелей, тип клемм, разделение силовых цепей и цепей управления, запас клемм, маркировку, требования к PE/N-шинам и экранированным кабелям.

·       для силовых линий — сечение кабелей, материал жил, способ подключения, наконечники;

·       для цепей управления — тип сигнала, напряжение, количество жил, общий провод, экраны;

·       для связи — RS-485, Ethernet, Modbus, PROFINET, клеммы/разъемы, требования к экрану и заземлению;

·       для будущего расширения — резервные клеммы и место под дополнительные модули.

9. Требования к документации

Документация — это часть изделия. Особенно если щит будет обслуживаться не тем человеком, который его собирал. В ТЗ лучше прямо указать состав документации.

·       паспорт изделия;

·       электрическая принципиальная схема;

·       однолинейная схема при необходимости;

·       схема внешних подключений;

·       перечень элементов или спецификация;

·       таблица клемм и кабельных подключений;

·       руководство по эксплуатации, если щит имеет режимы управления;

·       протоколы проверки и испытаний в объеме, согласованном с заказчиком;

·       фотоотчет сборки — по требованию;

·       резервная копия программы ПЛК/HMI — если входит в поставку и согласована передача исходников.

10. Требования к испытаниям, ПНР и приемке

В ТЗ нужно заранее определить, где заканчивается изготовление и начинается монтаж/ПНР. Производитель может поставить щит, выполнить заводскую проверку, подготовить документацию, а ПНР на объекте будет отдельной услугой. Или наоборот — в заказ входит полный цикл: проектирование, сборка, доставка, монтаж, подключение, наладка, обучение персонала.

Для приемки обычно указывают визуальный контроль, проверку соответствия схеме, проверку маркировки, затяжки соединений, цепей управления, изоляции, защитных цепей, функциональные испытания, тест аварий и блокировок. Для шкафов управления — дополнительно проверку алгоритма, сигнализации, обмена с ПЛК/SCADA и режимов работы.

Какие документы и файлы приложить к ТЗ

Чем больше исходных данных приложено, тем точнее расчет. Не нужно превращать письмо в архив на 2 ГБ без структуры, но минимальный комплект желательно собрать.

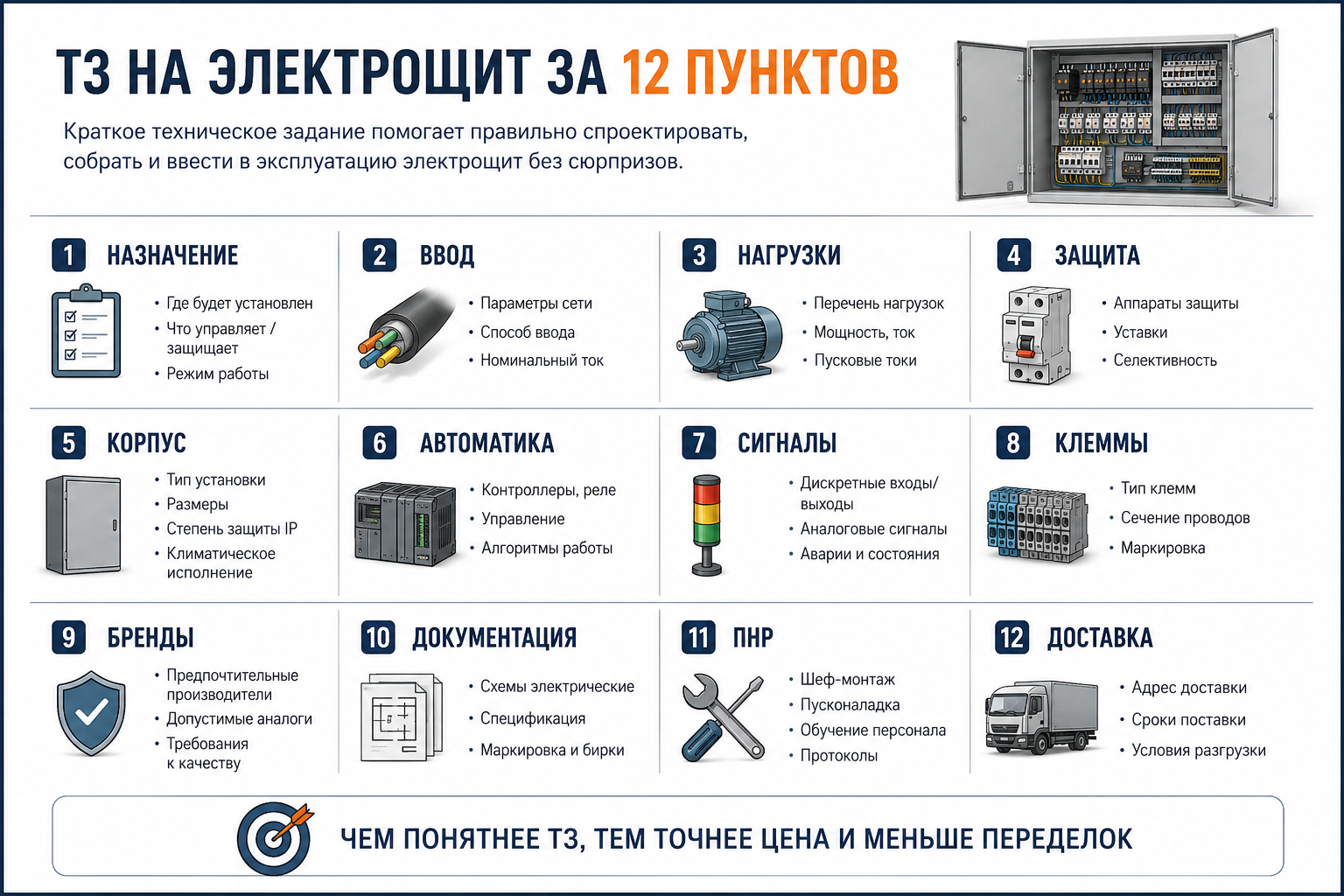

Пример структуры ТЗ: готовый скелет

Ниже — удобная структура, которую можно использовать как основу для запроса производителю.

1.     Наименование щита и объект установки.

2.     Назначение щита: что питает, чем управляет, какие функции выполняет.

3.     Условия эксплуатации: помещение/улица, температура, влажность, пыль, IP, климатическое исполнение.

4.     Электрические параметры: напряжение, частота, ток ввода, мощность, система заземления, ток КЗ.

5.     Схема питания: количество вводов, АВР, учет, секционирование, резервные линии.

6.     Перечень нагрузок: мощность, ток, характер, режим работы, способ управления.

7.     Требования к защитным аппаратам: автоматы, УЗО/АВДТ, УЗИП, моторная защита, реле контроля.

8.     Требования к управлению: ручной/автоматический/дистанционный режим, кнопки, переключатели, HMI, ПЛК.

9.     Сигналы и связь: сухие контакты, аналоговые сигналы, RS-485, Modbus, Ethernet, SCADA.

10.  Требования к корпусу: тип, габариты, IP, ввод кабелей, двери, замки, окраска, запас места.

11.  Требования к комплектующим: бренды, серии, аналоги, ограничения по поставщикам.

12.  Требования к маркировке, клеммам, проводникам, наконечникам и внутреннему монтажу.

13.  Состав документации: схема, паспорт, спецификация, таблица клемм, протоколы, инструкции.

14.  Объем поставки: только щит, щит + монтаж, щит + ПНР, обучение, доставка, ЗИП.

15.  Порядок приемки: заводская проверка, визуальный контроль, функциональные испытания, ПНР на объекте.

Пример 1. ТЗ на небольшой распределительный щит

Для небольшого ЩР достаточно компактного ТЗ, но даже здесь нужно указать ключевые данные.

·       Щит распределительный навесной, установка в техническом помещении, питание 3×400/230 В, 50 Гц.

·       Вводной автомат 63 А, отходящие линии: освещение, розетки, вентиляция, резервные группы.

·       Предусмотреть PE и N-шины, маркировку линий, запас 20 % по месту.

·       Степень защиты корпуса не ниже IP31/IP54 — по условиям помещения и проекту.

·       Состав документации: схема, спецификация, паспорт, маркировка в щите.

Даже такое краткое задание уже лучше, чем “нужен щит на 12 автоматов”. Потому что в нём есть ввод, назначение, условия установки, состав линий и требования к документации.

Пример 2. ТЗ на ГРЩ или ВРУ

Для ВРУ или ГРЩ ТЗ должно быть значительно подробнее. Здесь появляются вводные аппараты большого номинала, шины, учет, отходящие фидеры, возможно АВР, секционирование, требования к электропомещению и обслуживанию.

·       тип устройства: ВРУ/ГРЩ 0,4 кВ;

·       количество вводов, номинальные токи, категория надежности;

·       данные трансформатора или питающей линии;

·       расчетный ток КЗ на вводе;

·       требования к вводным автоматам или рубильникам;

·       схема учета электроэнергии;

·       отходящие линии с номиналами и назначением;

·       требования к шинам, корпусу, секциям, форме обслуживания;

·       требования к маркировке, блокировкам, сигнализации, документации.

Пример 3. ТЗ на шкаф управления насосами

Для шкафа управления насосами ТЗ должно описывать не только питание, но и алгоритм. Насос — не лампочка: его нужно защищать, запускать, останавливать, контролировать и иногда чередовать с резервным.

·       количество насосов, мощность и ток каждого двигателя;

·       способ пуска: прямой пуск, звезда-треугольник, УПП, частотный преобразователь;

·       режимы: ручной, автоматический, дистанционный;

·       датчики: уровень, давление, сухой ход, авария ПЧ, температура, вибрация — если требуется;

·       алгоритм: рабочий/резервный насос, чередование, запуск по давлению, аварийный останов, повторный запуск;

·       индикация на двери: питание, работа, авария, режим, насос выбран;

·       сигналы в АСУ ТП: работа, авария, дистанционный режим, значение давления, состояние ПЧ;

·       ПНР: проверка вращения, уставок, датчиков, аварий, работы алгоритма.

Что влияет на цену электрощита

Цена щита складывается не только из стоимости автоматов. На смету влияют токи, корпус, аппаратура, клеммы, сложность схемы, автоматика, документация, испытания и условия поставки. Поэтому корректное ТЗ помогает заказчику сравнивать предложения не по красивой итоговой цифре, а по составу.

Типичные ошибки при составлении ТЗ

Ошибка 1. Нет перечня нагрузок

Без списка нагрузок производитель вынужден гадать. В итоге щит может получиться либо избыточным и дорогим, либо недостаточным.

Ошибка 2. Указана только мощность, но не характер нагрузки

10 кВт освещения, 10 кВт нагрева и двигатель 10 кВт — это разные задачи для защиты и коммутации.

Ошибка 3. Нет данных по месту установки

Корпус для сухого помещения и шкаф для влажной насосной — разные изделия. IP “на всякий случай побольше” тоже не всегда решение: тепло никто не отменял.

Ошибка 4. Не указан ток короткого замыкания

Аппараты защиты должны соответствовать аварийным токам на объекте. Если данных нет, это нужно отдельно проработать.

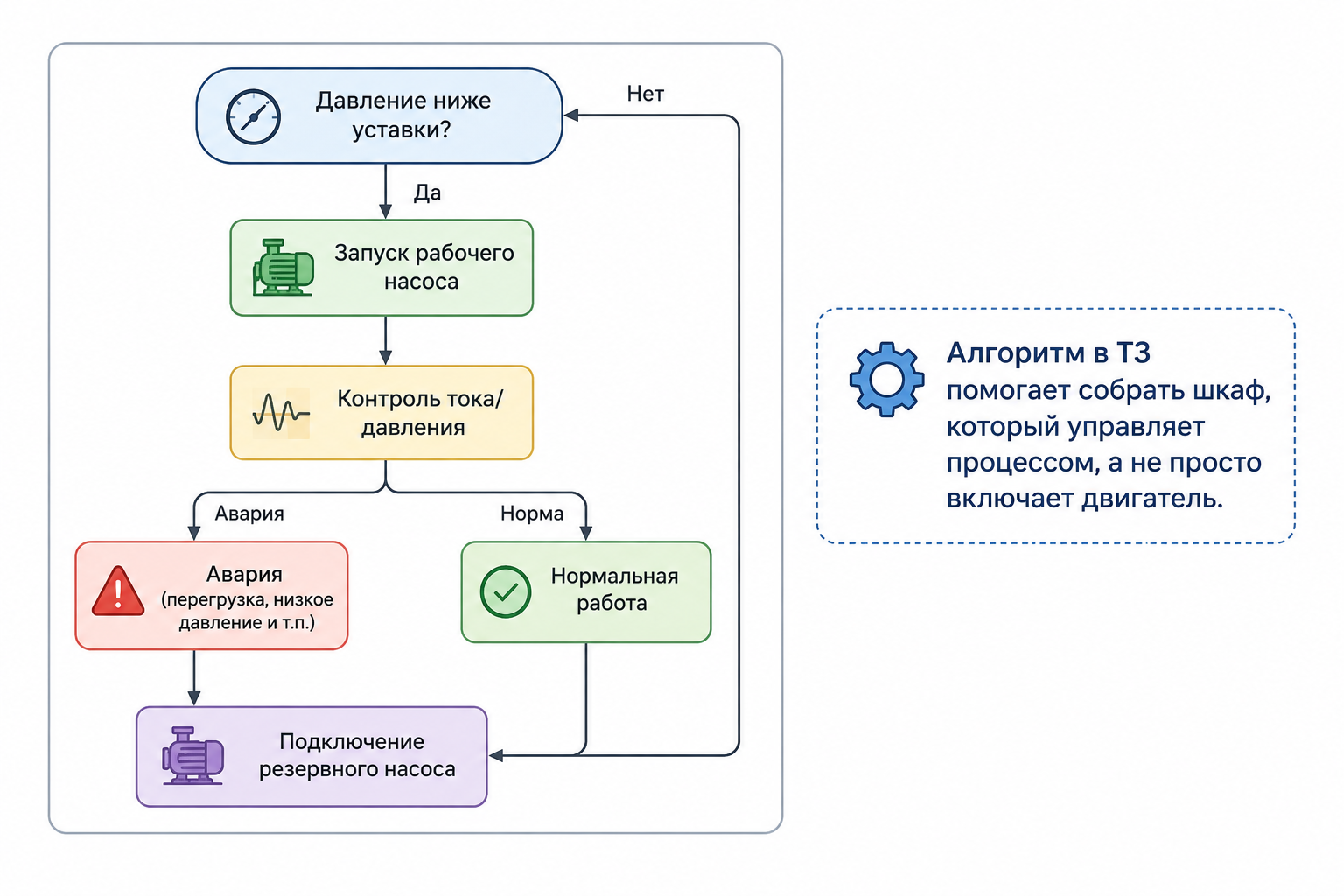

Ошибка 5. Не описан алгоритм управления

Для ЩСУ и шкафов автоматики фраза “управление насосами” слишком общая. Нужно описать режимы, датчики, аварии и приоритеты.

Ошибка 6. Нет требований к связи с АСУ ТП

Если шкаф потом должен отдавать сигналы в SCADA или ПЛК, это нужно заложить сразу: клеммы, протокол, адреса, регистры, статусы.

Ошибка 7. Не указан состав документации

Без схемы, таблицы клемм и паспорта эксплуатация быстро превращается в археологию с мультиметром.

Ошибка 8. Требования к брендам появляются после расчета

Если марка оборудования критична, укажите её до расчета. Иначе КП придется пересчитывать.

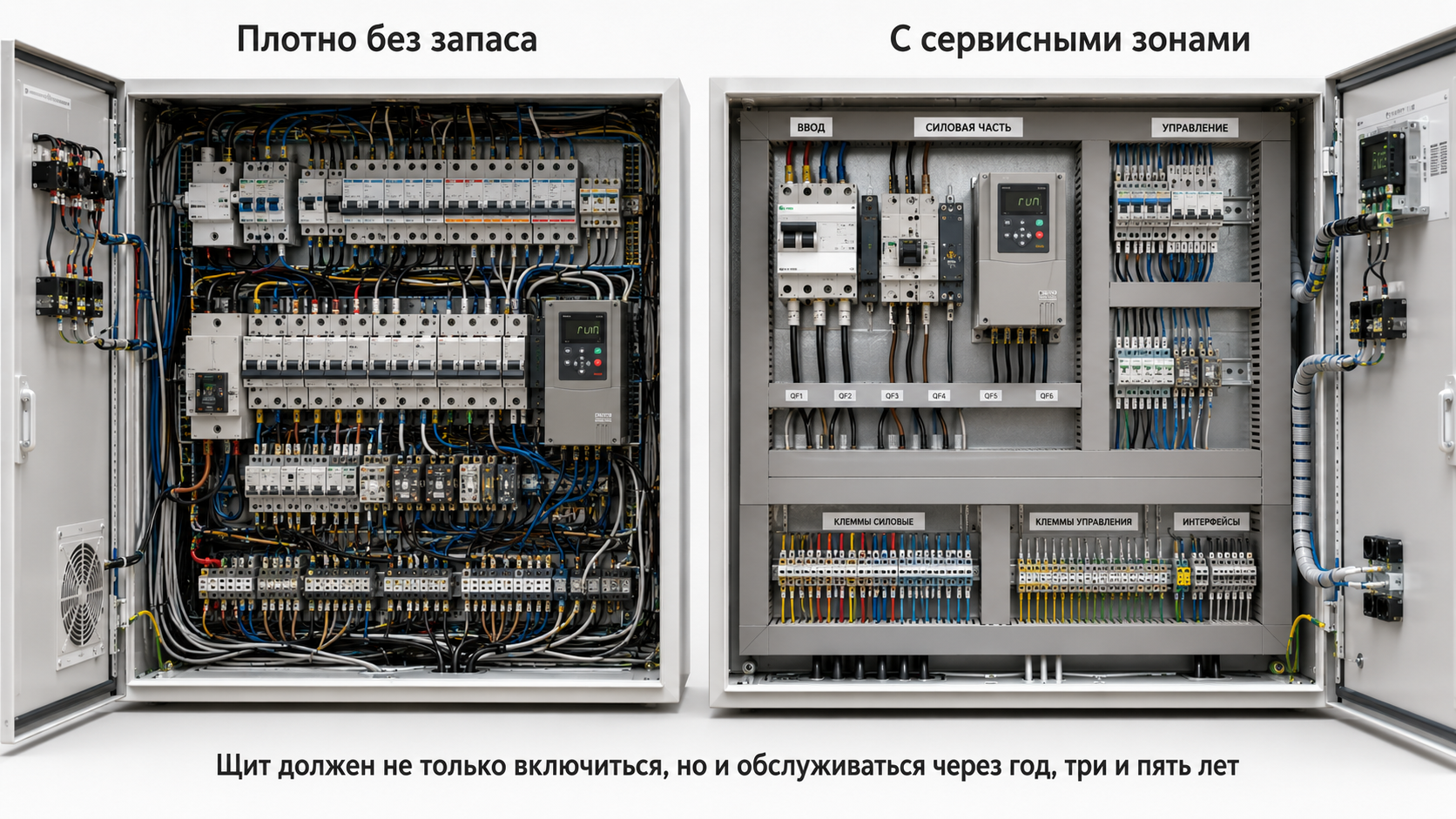

Ошибка 9. Не заложен резерв места

Сегодня щит “впритык” дешевле. Завтра добавить одну линию — уже маленькая стройка.

Ошибка 10. Смешивают изготовление, монтаж и ПНР в одну строку

Лучше сразу разделять состав работ: производство, доставка, монтаж, подключение, ПНР, обучение, документация.

Практический чек-лист перед отправкой ТЗ производителю

·       Указано назначение щита и объект установки.

·       Есть перечень нагрузок с мощностью, токами и характером работы.

·       Приложена однолинейная схема или хотя бы структурная схема питания.

·       Описаны условия установки: помещение, улица, температура, влажность, пыль, IP.

·       Указаны вводы, напряжение, система заземления, ток ввода, ток КЗ при наличии.

·       Определены требования к защите, коммутации, УЗИП, УЗО/АВДТ, моторной защите.

·       Для шкафов управления описаны режимы, алгоритмы, датчики, аварии и блокировки.

·       Указаны требования к сигналам, связи и диспетчеризации.

·       Согласованы бренды комплектующих или допустимые аналоги.

·       Определены требования к корпусу, кабельным вводам, клеммам и запасу места.

·       Указан состав документации и протоколов.

·       Разделены объемы: изготовление, поставка, монтаж, ПНР, обучение, доставка.

·       Есть контакт технического специалиста, который может ответить на уточняющие вопросы

Что можно оставить на подбор производителю

Не обязательно заранее знать все марки автоматов, размеры шин и артикулы клемм. Если заказчик не проектировщик, это нормально. В ТЗ можно указать функциональные требования, а подбор оборудования поручить производителю. Главное — разделить, где задано обязательное требование, а где допускается инженерный подбор.

Советы профессионалов

·       Не пишите “по месту уточнить” в каждом важном пункте. По месту обычно уточняется то, что уже поздно менять без денег и сроков.

·       Если есть старый щит, приложите фото внутри и снаружи, крупно — вводы, клеммы, маркировку, аппараты, место установки.

·       Указывайте не только количество линий, но и их назначение. Для эксплуатации это важнее, чем сухой номер автомата.

·       Не экономьте на клеммах, маркировке и документации. Это не украшение щита, а инструмент обслуживания.

·       Для шкафов управления обязательно описывайте аварии: что считается аварией, что отключается, что остается в работе, как выполняется сброс.

·       Если планируется развитие объекта, закладывайте резерв места, клемм и мощности. Добавить резерв на этапе сборки дешевле, чем перестраивать щит через полгода.

·       Если сравниваете несколько КП, сравнивайте не только итоговую цену, но и состав: корпус, бренды, аппараты, клеммы, документацию, ПНР, сроки, гарантию.

FAQ: частые вопросы по ТЗ на электрощит

Можно ли заказать электрощит без готового проекта?

Да, но нужно предоставить исходные данные: назначение, нагрузки, ввод, место установки, требования к управлению и защите. Для сложных объектов сначала лучше выполнить проектирование или техническое обследование.

Что делать, если неизвестен ток короткого замыкания?

Указать, что данных нет, и согласовать, кто выполняет расчет. Для ответственных щитов этот параметр критичен для выбора аппаратов защиты.

Достаточно ли фотографии старого щита?

Для предварительной оценки иногда достаточно, но для изготовления обычно нужны схема, перечень нагрузок, данные вводов и требования к новому функционалу.

Нужно ли указывать конкретный бренд автоматики?

Если бренд принципиален — да. Если нет, можно указать допустимые классы оборудования и разрешить производителю предложить вариант с согласованием.

Что важнее: ТЗ или однолинейная схема?

Оба документа важны. Схема показывает электрические связи, ТЗ — назначение, условия, функции, приемку и состав поставки.

Нужно ли включать ПНР в ТЗ?

Да, если требуется не только поставить щит, но и проверить его работу на объекте, настроить уставки, алгоритмы, связь и обучить персонал.

Можно ли сделать универсальный шаблон ТЗ?

Да, но его нужно адаптировать под тип щита. ТЗ на ЩР и ТЗ на шкаф управления насосами отличаются примерно как отвертка и частотный преобразователь: оба полезные, но задачи разные.

Как связать ТЗ с заказом электрощита

Компания ЭЛТЕКО может помочь на разных этапах: разобрать исходные данные, сформировать перечень уточняющих вопросов, подготовить техническое решение, рассчитать стоимость, изготовить щит, выполнить монтаж и ПНР. Для простых щитов достаточно минимального опросного листа, для НКУ и шкафов управления лучше подготовить полноценное ТЗ с приложениями.

Заключение

Хорошее ТЗ на изготовление электрощита — это не бюрократия, а страховка от ошибок. Оно помогает заказчику получить понятное коммерческое предложение, производителю — собрать корректное устройство, монтажнику — подключить щит без догадок, а эксплуатации — обслуживать оборудование без поиска “куда уходит этот провод”.

Если нужно изготовить ВРУ, ГРЩ, ЩР, ЩСУ, шкаф управления насосами, шкаф АВР или НКУ 0,4 кВ, подготовьте исходные данные по чек-листу из этой статьи и отправьте их специалистам ЭЛТЕКО. Мы поможем уточнить требования, предложить техническое решение и рассчитать стоимость сборки электрощита под ваш объект.

Смотрите также

·       НКУ 0,4 кВ: что это такое, из чего состоит и где применяется

·       ГРЩ 0,4 кВ: назначение, состав и особенности сборки

·       ВРУ: что это такое и чем отличается от ГРЩ и ЩР

·       ПНР электрощита: что проверяют перед вводом в эксплуатацию

·       Сколько стоит сборка электрощита: из чего складывается цена

·       ЩСУ и шкаф управления: отличие от распределительного щита

Пометка

Перед практическим использованием материала необходимо сверить нормативные ссылки и формулировки с актуальными редакциями ПУЭ, ГОСТ IEC 61439, ГОСТ IEC 60947, ГОСТ Р 50571, СП и проектной документацией конкретного объекта. Статья носит информационный характер и не заменяет проектирование, расчет токов КЗ, выбор защитных аппаратов и приемо-сдаточные испытания квалифицированными специалистами.

Источники и материалы

·       ПУЭ, глава 4.1 — распространяется на распределительные устройства до 1 кВ, включая щиты, шкафы, сборки и НКУ; полезна для требований к установке, конструкциям, проводникам, аппаратам и размещению. https://www.ruscable.ru/info/pue/4-1.html

·       ГОСТ IEC 61439-1-2024 — задаёт общие требования к низковольтным комплектным устройствам распределения и управления; важен для ТЗ на НКУ, ВРУ, ГРЩ, ЩР и шкафы управления. https://docs.cntd.ru/document/1310381161

·       ГОСТ IEC 61439-2-2024 — относится к силовым комплектным устройствам распределения и управления; полезен при формировании требований к промышленным щитам и ГРЩ. https://files.stroyinf.ru/Index/84/84176.htm

·       ГОСТ Р 21.101-2020 — устанавливает основные требования к проектной и рабочей документации для строительства; актуален, если щит изготавливается по проекту объекта. https://docs.cntd.ru/document/1200173797

·       ГОСТ 15.016-2016 — описывает требования к построению, содержанию, изложению, согласованию и утверждению технического задания на выполнение работ в области изделий машиностроения и приборостроения; можно использовать как методическую основу структуры ТЗ. https://docs.cntd.ru/document/1200144624

·       ГОСТ 34.602-2020 — применяется для технического задания на создание автоматизированной системы; полезен для шкафов управления и АСУ ТП, где есть ПЛК, HMI, SCADA, алгоритмы, обмен данными и приемочные испытания. https://docs.cntd.ru/document/1200181804

·       ГОСТ Р 2.105-2019 — задаёт общие требования к текстовым документам; помогает аккуратно оформить ТЗ, чтобы оно было читаемым и однозначным. https://docs.cntd.ru/document/1200164120

·       ГОСТ Р 2.601-2019 — описывает виды и требования к эксплуатационным документам; полезен при указании состава паспорта, руководства, ведомостей и комплекта документации на щит. https://docs.cntd.ru/document/1200164122

·       ГОСТ IEC 60947-2-2021 — относится к низковольтным автоматическим выключателям; важен для требований к аппаратам защиты, отключающей способности и условиям применения. https://docs.cntd.ru/document/1200181270

·       ГОСТ Р 50571.5.52-2011 — описывает выбор и монтаж электропроводок низковольтных электроустановок; полезен для требований к кабельным линиям, способу прокладки и присоединениям. https://docs.cntd.ru/document/1200092622
