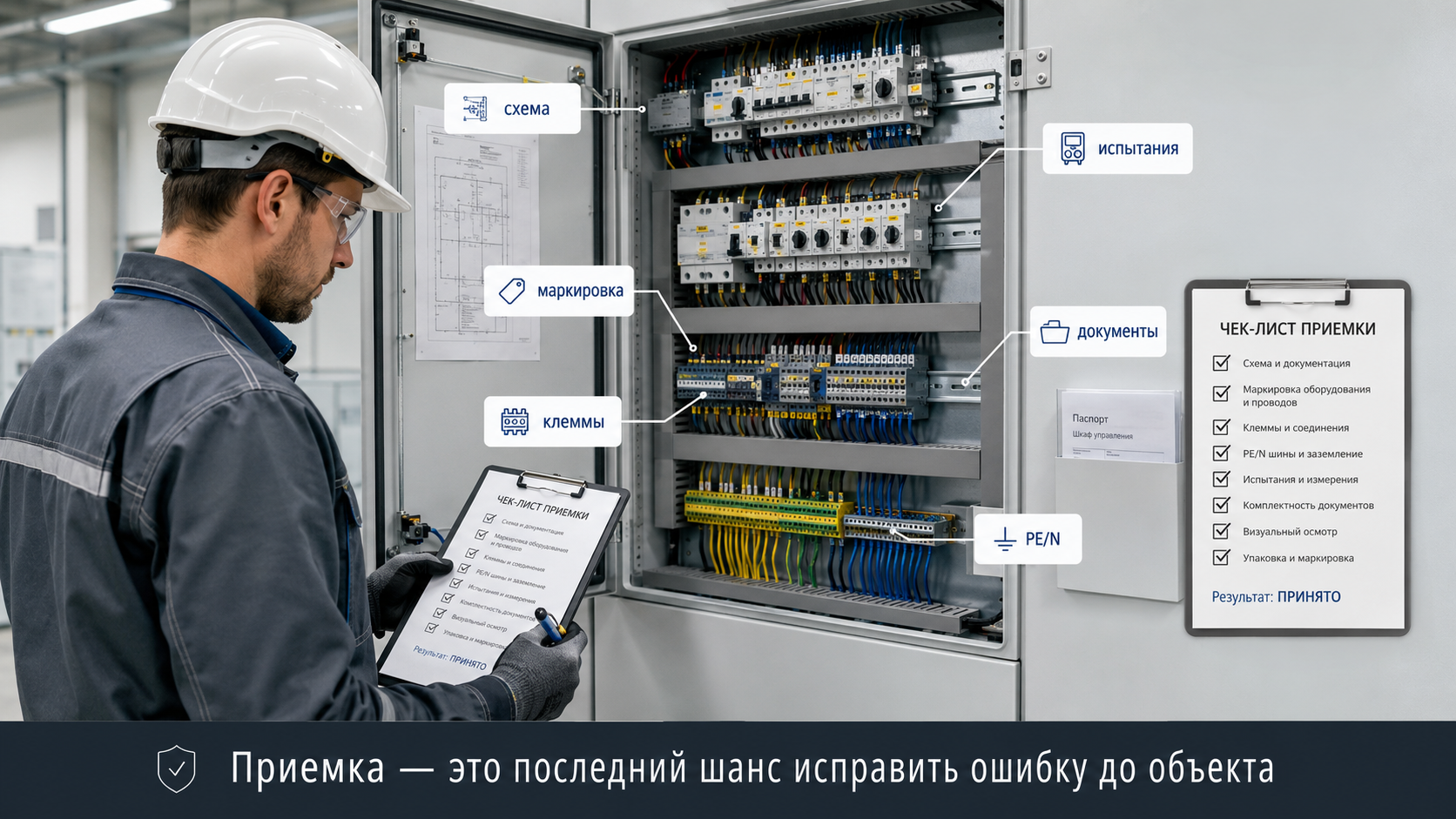

Вступление: почему приемка щита важнее, чем кажется

Электрощит может выглядеть аккуратно: ровные провода, красивые бирки, новые автоматы, чистая монтажная панель. Но качество щита определяется не только внешним видом. Главное — соответствует ли он проекту, выдержит ли расчетную нагрузку, не создаст ли проблем при монтаже, обслуживании и последующей эксплуатации.

Приемка собранного электрощита нужна заказчику, инженеру, монтажнику и снабженцу по одной простой причине: после установки на объекте исправлять ошибки обычно дороже, дольше и нервнее. А если щит уже подключен к реальной нагрузке, цена ошибки может измеряться не только деньгами, но и простоем оборудования.

В этой статье разберем, как проверить качество собранного щита при приемке: что смотреть визуально, какие документы запросить, какие испытания важны, где чаще всего прячутся ошибки и почему “по схеме вроде похоже” — это не критерий качества.

Что означает “качественно собранный электрощит”

Качественный электрощит — это не просто набор аппаратов в корпусе. Это низковольтное комплектное устройство или распределительный щит, собранный по схеме, с учетом расчетных токов, условий эксплуатации, требований безопасности, удобства подключения и дальнейшего обслуживания.

Если говорить практично, хороший щит должен отвечать пяти критериям:

·       соответствие проекту и ТЗ: номиналы, схемы, количество отходящих линий, аппараты, клеммы, резерв места, степень защиты корпуса;

·       электрическая безопасность: защита от перегрузки, короткого замыкания, утечки тока, перенапряжений, корректные PE/N-шины, непрерывность защитной цепи;

·       механическая надежность: крепление аппаратов, шин, кабельных каналов, дверей, замков, монтажных панелей, вводов;

·       понятность для эксплуатации: маркировка аппаратов, проводов, клемм, кабельных вводов, наличие схемы и паспорта;

·       готовность к проверке и обслуживанию: доступ к клеммам, место для подключения кабелей, понятная логика компоновки, отсутствие “сюрпризов” внутри.

В нормальной производственной практике качество щита подтверждается не обещанием “мы всегда так делаем”, а комплектом документов, внутренним контролем, приемо-сдаточными проверками и понятной трассируемостью: что заказали, что собрали, чем проверили и кто подписал результат.

Какие щиты обычно принимают по такому чек-листу

Чек-лист применим не только к квартирным или офисным распределительным щитам. Он особенно полезен для промышленных и коммерческих объектов, где щит является частью системы электроснабжения или управления.

Теоретическая и нормативная основа приемки

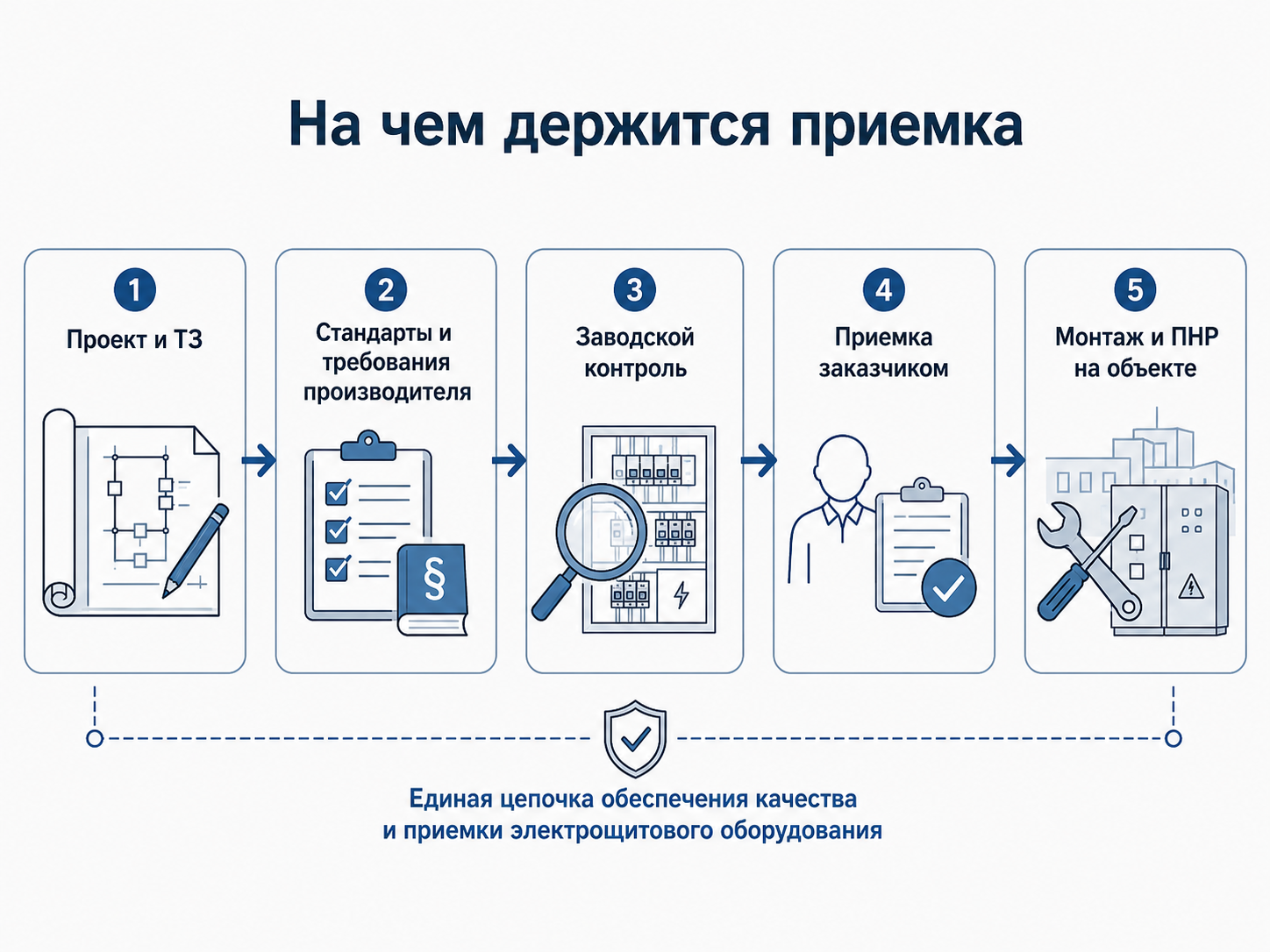

Приемка электрощита должна опираться на проект, техническое задание, однолинейные и принципиальные схемы, спецификацию, требования производителя комплектующих и актуальные нормативные документы. В статье приведены ориентиры, но перед применением на объекте формулировки следует сверить с актуальными редакциями ПУЭ, ГОСТ, СП и требованиями сетевой или эксплуатирующей организации.

Ключевые документы и источники:

·       ГОСТ IEC 61439-1-2024 — общие требования к низковольтным комплектным устройствам распределения и управления, включая требования к конструкции, техническим характеристикам и проверке. Источник

·       ГОСТ IEC 61439-2-2024 — часть серии ГОСТ IEC 61439 для силовых комплектных устройств распределения и управления; актуальна для ГРЩ, ВРУ, НКУ и силовых шкафов. Источник

·       ГОСТ Р 50571.16-2019 / IEC 60364-6:2016 — испытания низковольтных электроустановок: осмотр, измерения, проверки перед сдачей электроустановки в эксплуатацию. Источник

·       ПУЭ, глава 1.8 — нормы приемо-сдаточных испытаний электрооборудования; применяется как ориентир для приемки и испытаний вновь вводимого оборудования. Источник

·       ПУЭ, глава 4.1 — распределительные устройства и НКУ до 1 кВ переменного тока и до 1,5 кВ постоянного тока. Источник

·       ГОСТ 10434-82 — классификация и общие технические требования к электрическим контактным соединениям шин, проводов и кабелей. Источник

·       ABB Routine verification checklist — практический пример протокола рутинной проверки НКУ по IEC 61439, включая проверку изоляции, защитных цепей и документации. Источник

·       Schneider Electric Quality inspection guide — практический подход к проверке низковольтных щитов: визуальный контроль, соответствие аппаратов, маркировка, подключение, механика. Источник

·       ANSI/NETA ATS — международная практика приемочных испытаний электрооборудования и систем перед вводом в эксплуатацию. Источник

·       S.W. Park, H. Cho, IEEE Holm Conference, 2014 — экспериментальное исследование влияния контактного сопротивления на нагрев соединений медных шин в распределительных устройствах. Источник

Главный принцип: проверять не “красоту”, а соответствие

У аккуратного щита есть шанс быть качественным. Но аккуратность сама по себе не гарантирует ни правильного номинала автомата, ни верного сечения проводника, ни селективности, ни корректного подключения PE и N. Поэтому приемка начинается не с фотографии общего вида, а с сравнения щита с документацией.

На приемке нужно открыть проект или комплект рабочих схем и последовательно проверить:

·       тип щита, назначение, степень защиты IP и климатическое исполнение;

·       габариты корпуса, расположение вводов, способ установки, доступ для обслуживания;

·       состав аппаратов: вводные, отходящие, защитные, коммутационные, измерительные, сигнальные;

·       номиналы автоматов, расцепителей, УЗО/АВДТ, УЗИП, контакторов, реле, блоков питания;

·       шины PE, N, PEN, фазные шины, перемычки, гребенки, проводники вторичных цепей;

·       количество и назначение клемм, их маркировку, резервные клеммы;

·       наличие схемы, паспорта, протоколов проверки и упаковочного листа.

Если при приемке нет схемы, спецификации и паспорта, полноценная проверка превращается в гадание. А гадание — хороший инструмент для фольклора, но плохой метод контроля НКУ.

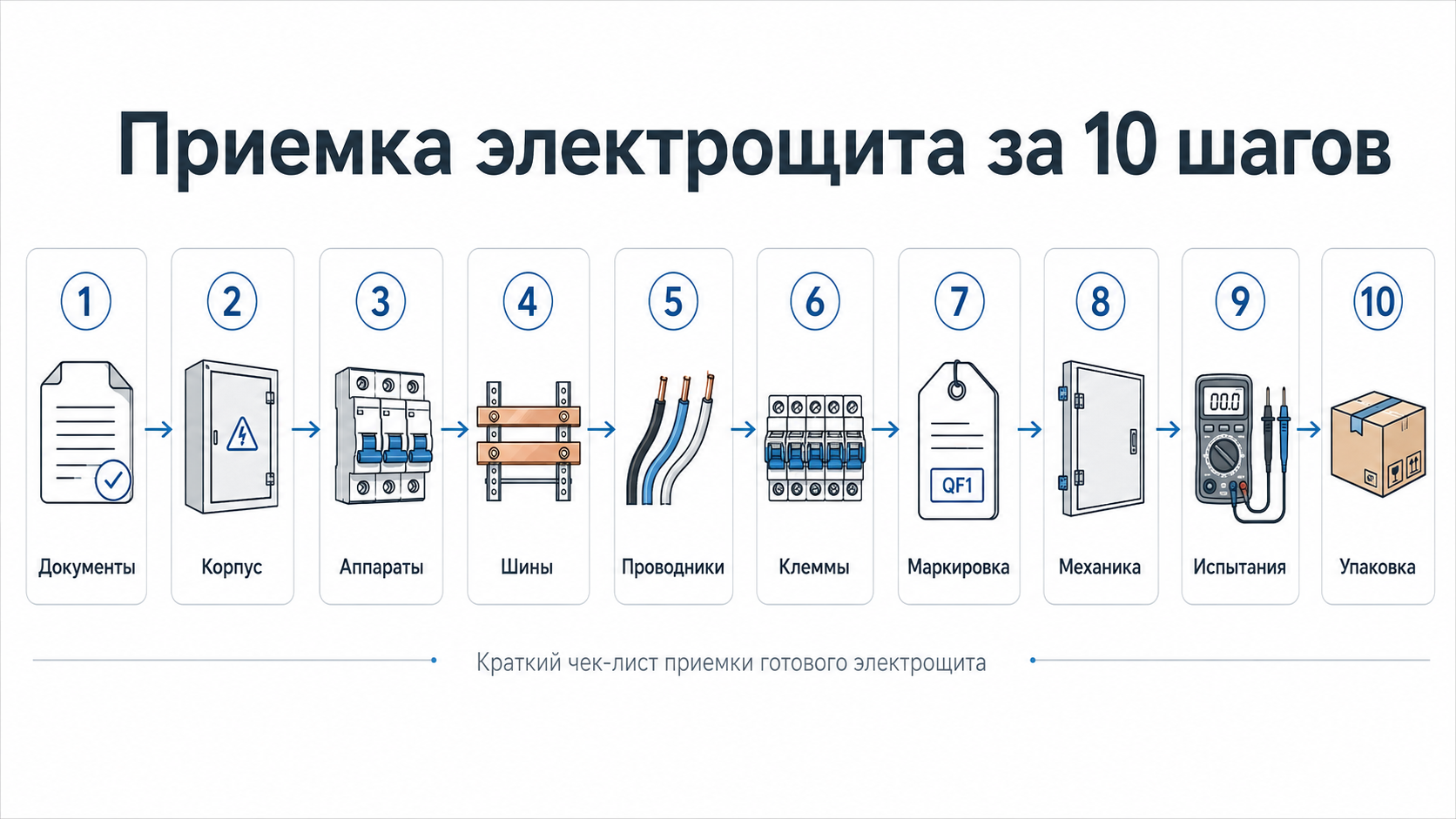

Какие документы запросить перед приемкой

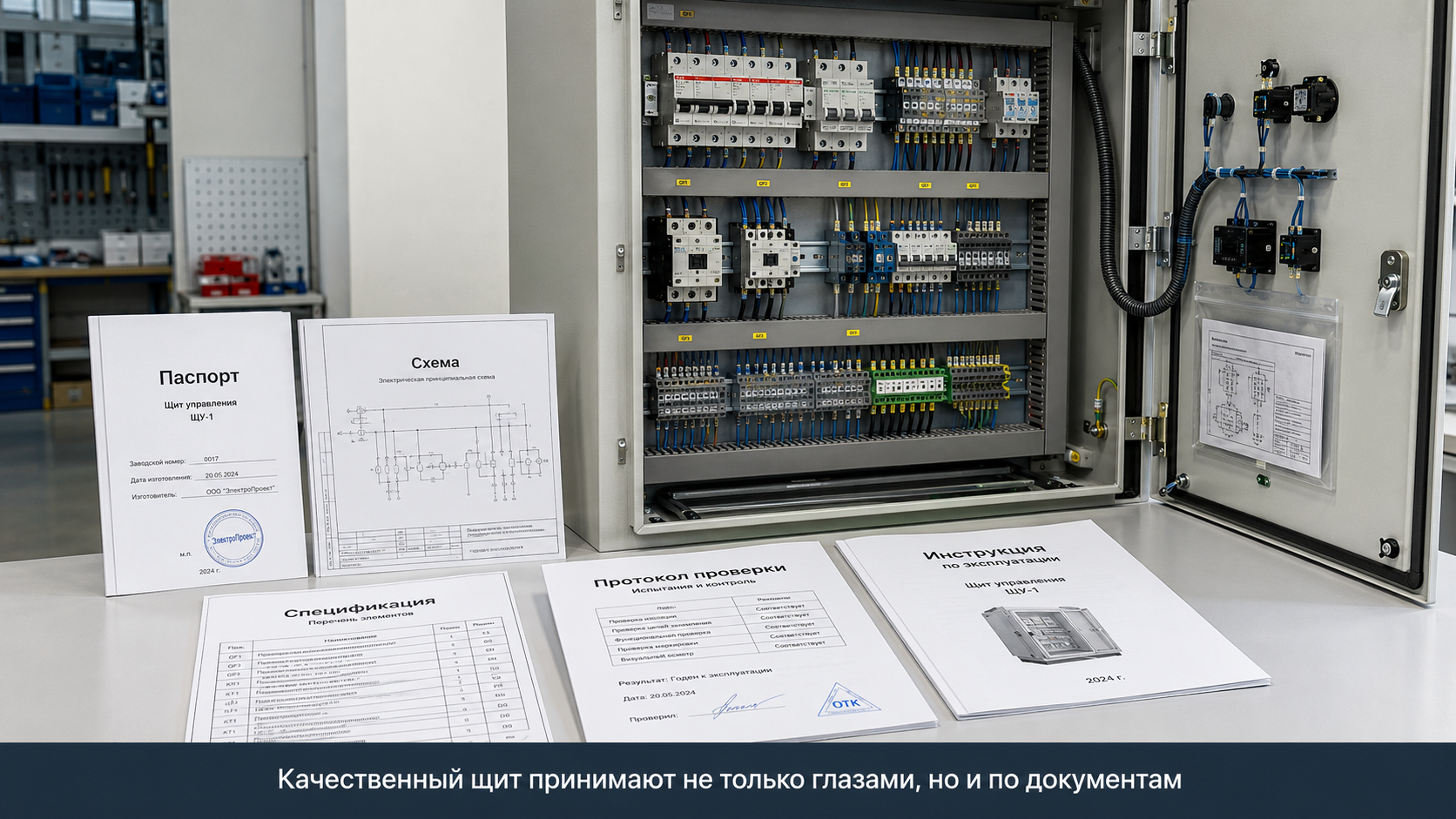

Документы — это не приложение “для галочки”. По ним будет обслуживаться щит, выполняться подключение, проводиться диагностика и разбираться нештатная ситуация. Поэтому при приемке важно проверить не только металл и медь, но и бумагу, а лучше — электронный комплект файлов.

Шаг 1. Проверка корпуса и механической части

Корпус — это не просто коробка. Он защищает аппараты от пыли, влаги, механических воздействий, обеспечивает монтажное пространство, вентиляцию, доступ к обслуживанию и безопасность персонала.

Что проверять:

·       тип корпуса: навесной, напольный, секционный, модульный, шкаф управления, щит учета;

·       соответствие габаритов чертежу и возможности подключения кабелей;

·       степень защиты IP, наличие уплотнений, заглушек, гермовводов, козырьков при необходимости;

·       качество окраски, отсутствие сколов, коррозии, деформаций и следов транспортных повреждений;

·       работу дверей, замков, петель, ограничителей, съемных панелей;

·       наличие и состояние монтажной панели, DIN-реек, кабельных каналов, шинодержателей;

·       заземление двери, съемных панелей и металлических конструктивных элементов;

·       наличие паспортной таблички или шильда с основными данными изделия.

Отдельно проверьте, не забыт ли запас места. Щит без резерва — это как производственный цех без проходов: сегодня вроде работает, завтра любое изменение превращается в “куда это теперь поставить?”.

Шаг 2. Проверка установленного оборудования

Оборудование в щите должно соответствовать спецификации, схеме и согласованным заменам. Особенно это важно, если в проекте был указан конкретный производитель, серия автоматов, отключающая способность, тип расцепителя, тип УЗО или интерфейс связи.

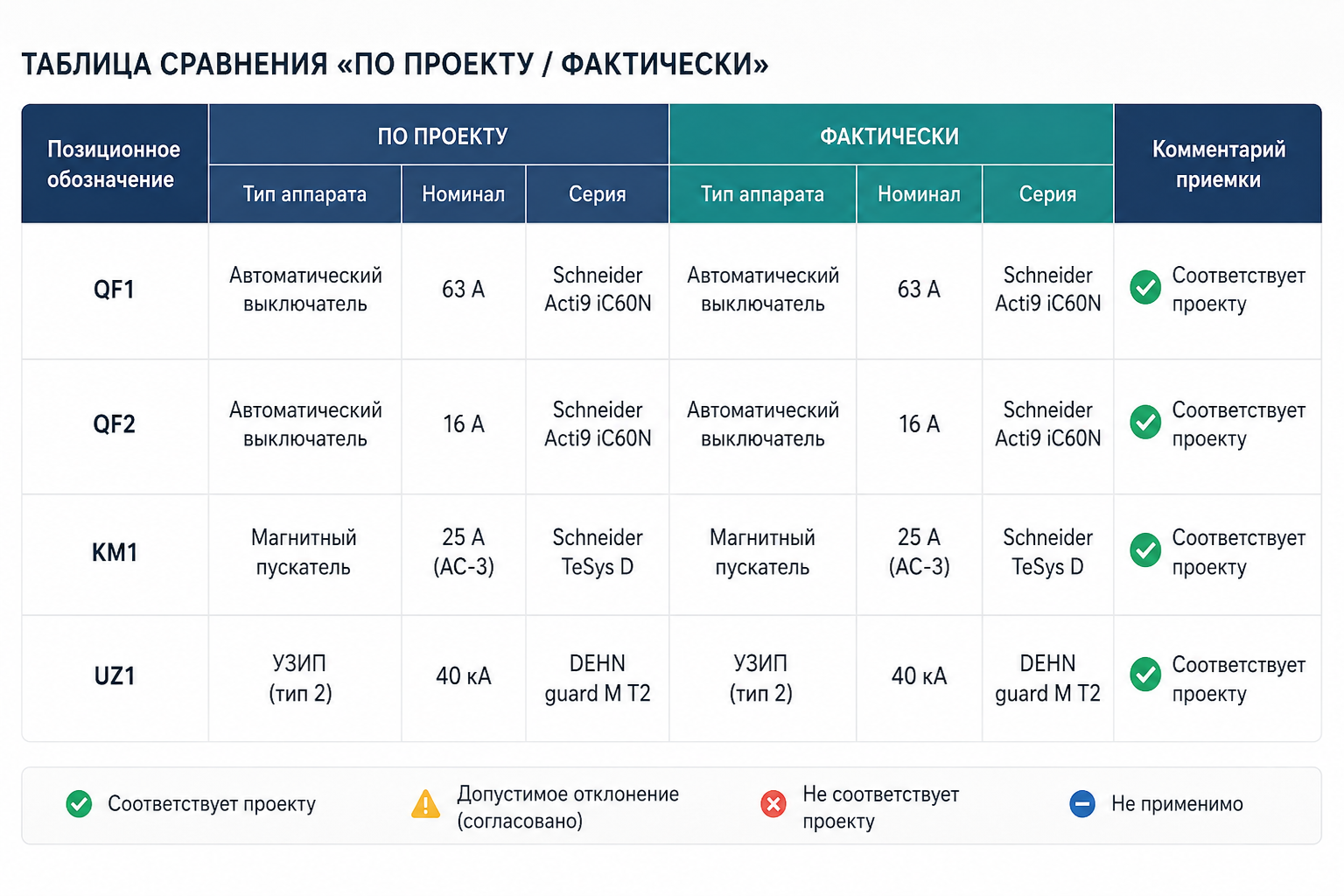

Проверяется не только “есть автомат на 63 А”, а весь набор параметров:

·       производитель и серия аппарата;

·       номинальный ток и напряжение;

·       отключающая способность;

·       число полюсов;

·       характеристика срабатывания для модульных автоматов;

·       тип расцепителя для силовых выключателей;

·       тип дифференциальной защиты, ток утечки, селективность при необходимости;

·       категория применения контакторов и реле;

·       напряжение катушек, блоков питания, индикаторов, приводов;

·       наличие дополнительных контактов, расцепителей, мотор-приводов, модулей связи.

Если поставлена “аналогичная замена”, она должна быть согласована и технически сопоставима. Замена автомата с другой отключающей способностью или другой характеристикой — это не косметика, а изменение защитных свойств щита.

Шаг 3. Проверка шин, перемычек и силовых соединений

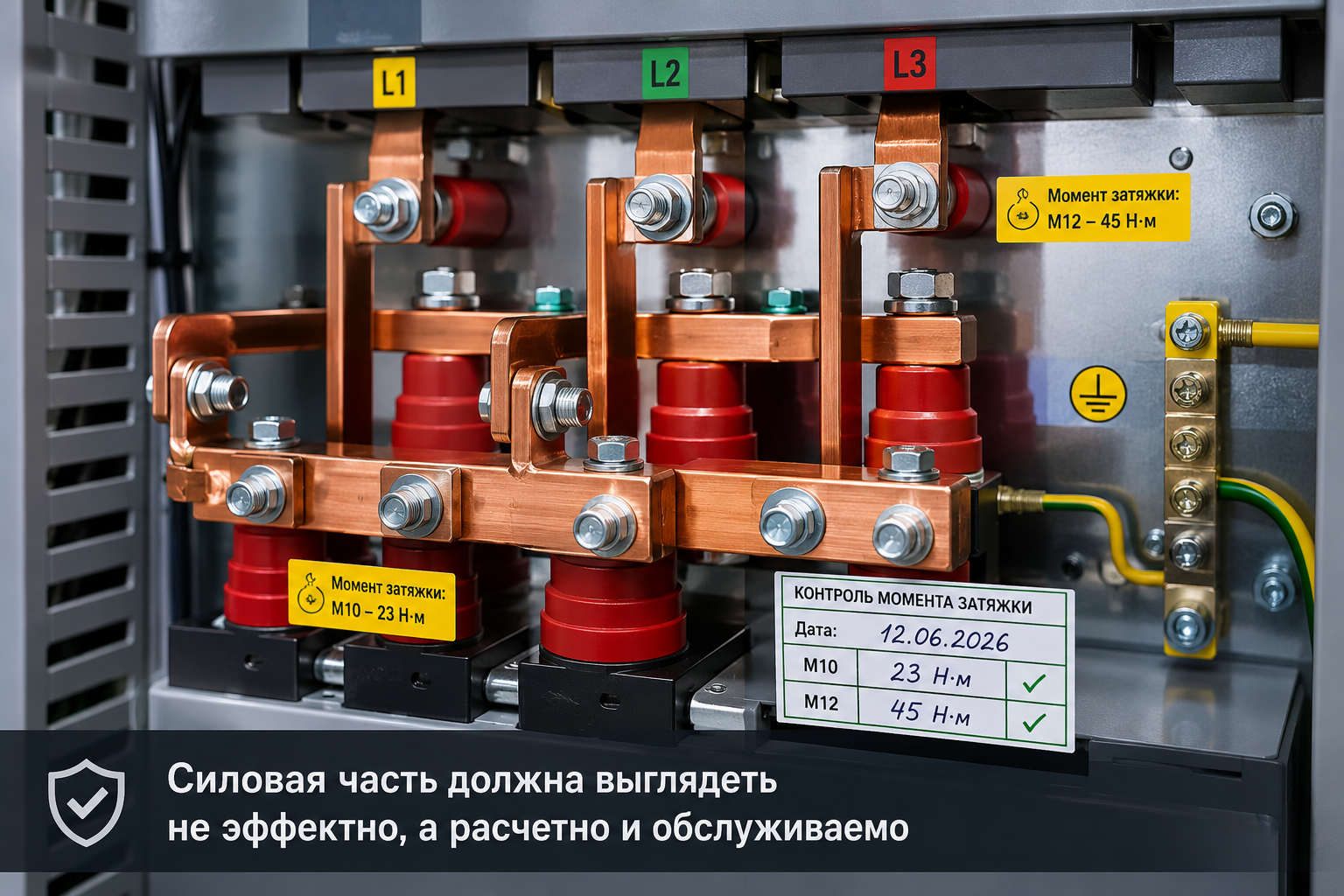

В силовом щите качество шинной системы и соединений часто важнее внешней аккуратности проводов. Плохой контакт может долго не проявляться на холостом ходу, а затем под нагрузкой превратиться в нагрев, запах, потемнение изоляции и аварийное отключение.

Проверяем:

·       соответствие шин расчетному току и конструкции щита;

·       качество гибки и обработки шин: отсутствие заусенцев, острых кромок, повреждения покрытия;

·       правильность установки шинодержателей и изоляторов;

·       наличие защитных экранов в зонах прикосновения и обслуживания;

·       затяжку болтовых соединений с требуемым моментом;

·       наличие пружинных шайб, тарельчатых шайб или других элементов, если они предусмотрены конструкцией;

·       отсутствие перекосов, механического напряжения и натянутых гибких шин;

·       понятную цветовую или буквенную маркировку фаз, N, PE.

Важно: при приемке нельзя “для уверенности” подтягивать все подряд без понимания момента затяжки. Перетяжка тоже вредна: можно повредить резьбу, деформировать контактную площадку или нарушить конструкцию аппарата. Нормальная практика — контроль динамометрическим инструментом по регламенту производителя.

Шаг 4. Проверка проводников, наконечников и клемм

Внутренняя разводка щита показывает культуру производства лучше любой презентации. Аккуратность нужна не ради фотографии, а ради электробезопасности, ремонта, поиска неисправностей и нормальной работы под нагрузкой.

Что проверять:

·       сечение проводников соответствует схеме и токовым нагрузкам;

·       тип провода подходит для щитовой разводки и условий эксплуатации;

·       проводники не имеют повреждений изоляции, заломов, пережатий и чрезмерного натяжения;

·       наконечники подобраны по сечению и типу клеммы;

·       опрессовка выполнена подходящим инструментом, без “ушей”, трещин и слабой посадки;

·       в одну клемму не заведено больше проводников, чем допускает производитель;

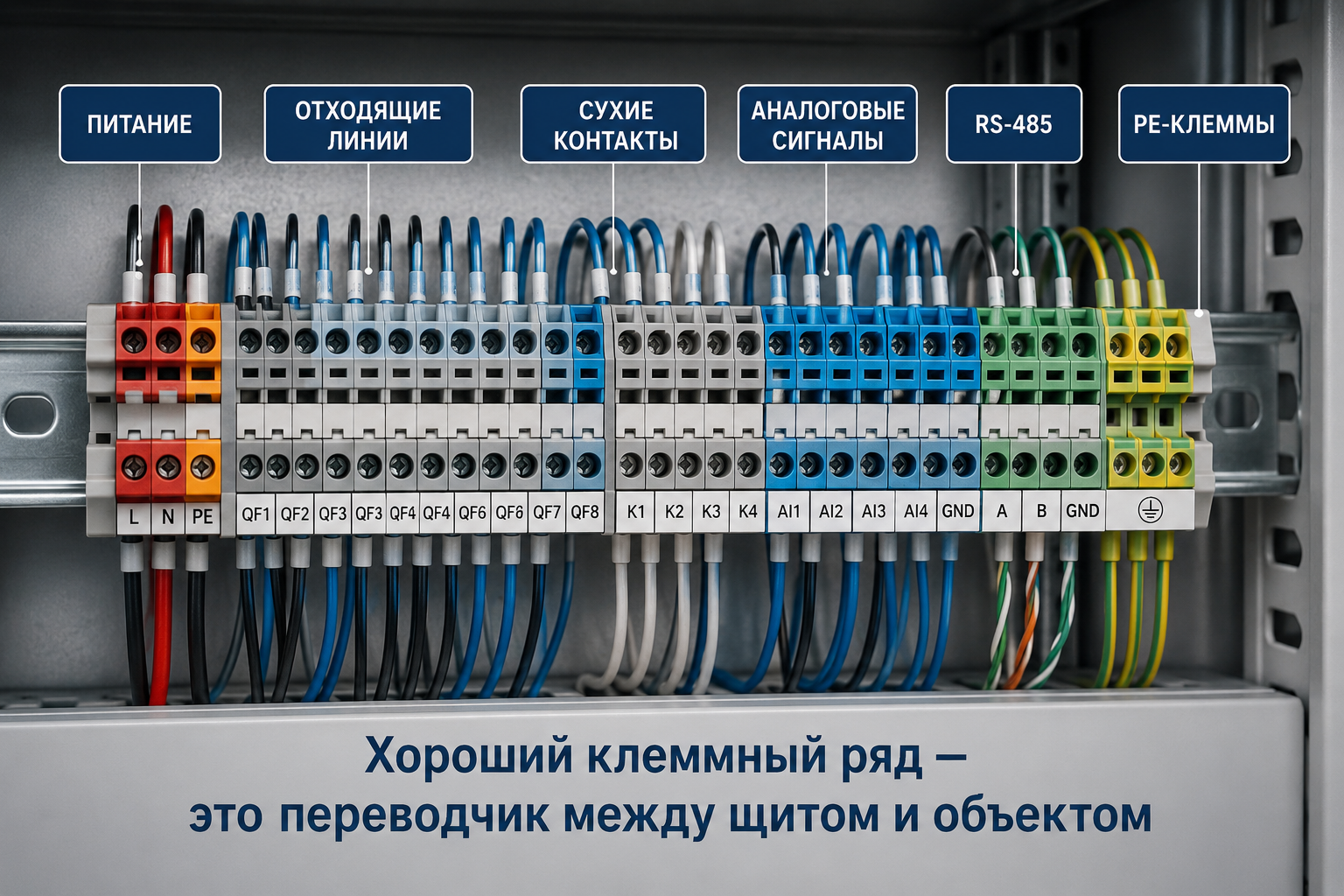

·       клеммы установлены ровно, имеют маркировку, разделители, перемычки и стопоры;

·       силовые цепи отделены от цепей управления и слаботочных сигналов;

·       есть запас длины для обслуживания, но нет лишних петель и хаоса.

Особое внимание — к нулевым и защитным проводникам. Ошибка в PE/N может не выглядеть страшно на фото, но именно такие ошибки потом дают ложные срабатывания УЗО, проблемы с измерениями, опасные потенциалы на корпусах и долгие поиски “почему оно так работает”.

Шаг 5. Проверка маркировки

Маркировка — это не украшение. Это язык, на котором щит разговаривает с монтажником, инженером ПНР и эксплуатацией. Если маркировки нет, щит становится квестом: вроде все собрано, но никто не хочет первым угадывать, куда подключить кабель.

Минимально проверяются:

·       позиционные обозначения аппаратов в соответствии со схемой;

·       маркировка проводников по схеме;

·       маркировка клемм и групп клемм;

·       подписи вводов и отходящих линий;

·       шильд щита с названием, номером, параметрами и изготовителем;

·       таблички опасности и предупреждающие надписи;

·       обозначения органов управления на двери;

·       маркировка PE, N, PEN и фазных проводников.

Шаг 6. Проверка защитных цепей и заземления

Защитная цепь — не второстепенная часть щита. Она должна обеспечивать безопасность при повреждении изоляции, замыкании на корпус и обслуживании металлических частей. Поэтому PE-шина, заземление двери, панели и корпуса проверяются отдельно.

·       наличие PE-шины нужного сечения и количества точек подключения;

·       надежность соединения PE-шины с корпусом;

·       перемычки заземления дверей и съемных металлических панелей;

·       отсутствие “случайного” объединения N и PE там, где оно не предусмотрено схемой;

·       наличие маркировки защитных проводников;

·       доступность PE-клемм для подключения внешних кабелей;

·       целостность защитной цепи по результатам проверки или протокола.

В щитах с УЗО, АВДТ, частотными преобразователями, фильтрами и импульсными блоками питания ошибки в PE/N могут проявляться не сразу. Поэтому приемка должна включать не только визуальный осмотр, но и проверку цепей по схеме.

Шаг 7. Проверка цепей управления, автоматики и сигнализации

Если щит содержит не только силовую коммутацию, но и автоматику, приемка должна проверять логику работы. Особенно это важно для шкафов управления насосами, вентиляцией, нагревом, АВР, освещением и шкафов, которые связаны с АСУ ТП.

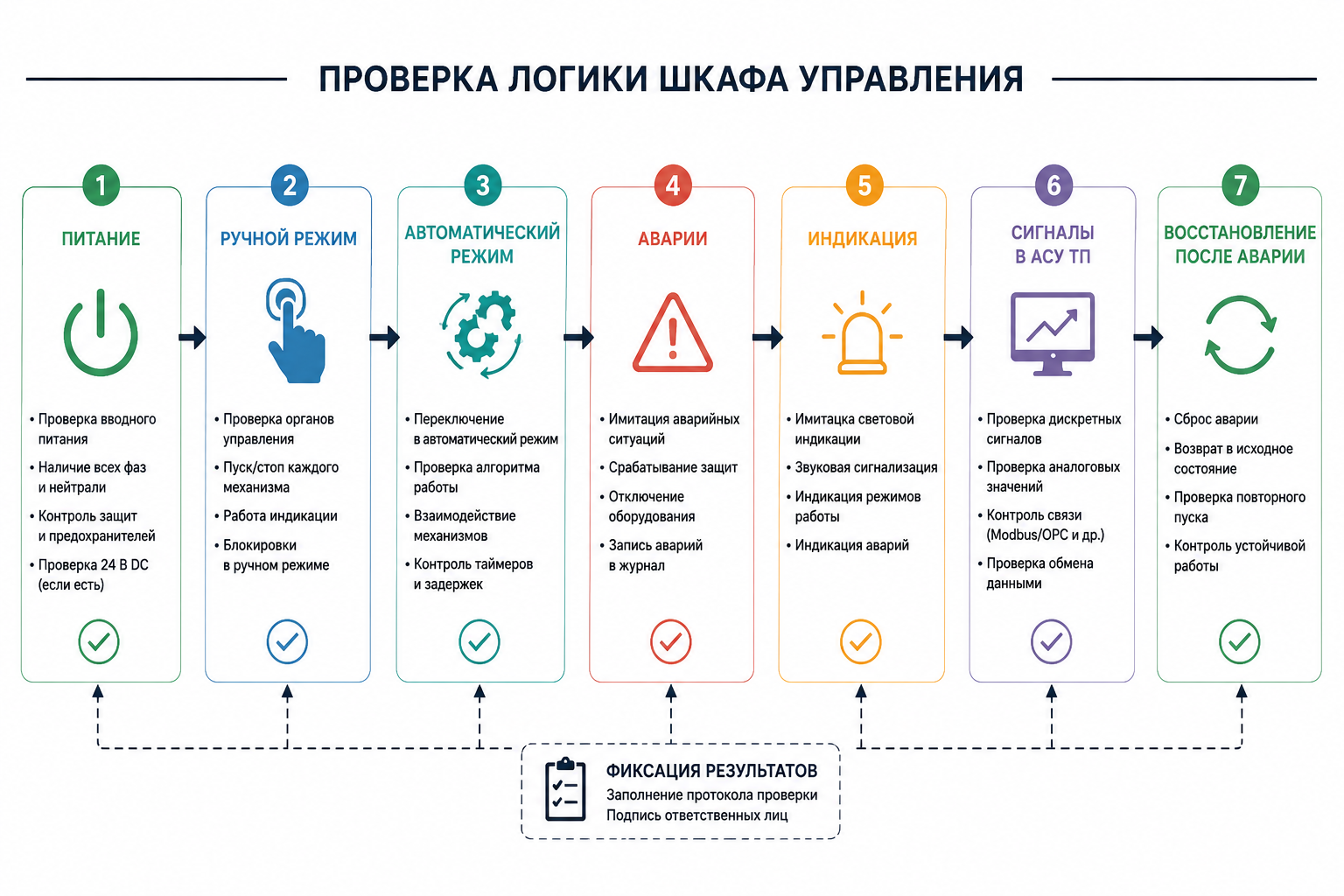

Что проверять в шкафах управления:

·       напряжение цепей управления: 24 В DC, 220 В AC или другое по схеме;

·       работу кнопок, переключателей, ламп, звуковой сигнализации;

·       ручной, автоматический, дистанционный и сервисный режимы;

·       блокировки: электрические, программные, механические;

·       аварийные цепи: перегрузка, сухой ход, превышение температуры, авария ПЧ, пропадание фазы;

·       сухие контакты для внешней диспетчеризации;

·       аналоговые входы 4-20 мА / 0-10 В, дискретные входы, выходы реле;

·       связь RS-485, Modbus RTU, Ethernet, Modbus TCP, Profinet или другой интерфейс;

·       адреса, скорости обмена, терминаторы, экраны кабелей, клеммы связи.

Приемка шкафа управления без проверки логики — это половина приемки. Силовая часть может быть собрана хорошо, но если режимы “Местный/Дистанционный” перепутаны, авария не выводится, а насос не блокируется по датчику, объект получит не шкаф управления, а шкаф сюрпризов.

Шаг 8. Проверка соответствия схеме внешних подключений

Один из самых частых источников проблем на объекте — несовпадение фактического клеммного ряда со схемой внешних подключений. Монтажник открывает схему, видит X1:12, ищет клемму — а там либо другой номер, либо перемычка, либо клемма вообще занята. Дальше начинается оперативное творчество, а оно редко улучшает качество.

При приемке нужно пройти по внешним подключениям:

·       ввод питания и отходящие силовые линии;

·       PE-подключения внешних кабелей;

·       сигналы от датчиков, концевиков, реле, аварийных контактов;

·       команды управления: пуск, стоп, разрешение, дистанционный режим;

·       сигналы состояния: работа, авария, готовность, местный режим;

·       аналоговые сигналы и экраны;

·       интерфейсные линии связи;

·       резервные клеммы и запас для расширения.

Хороший признак — когда внешние подключения сгруппированы логично: питание отдельно, силовые отходящие линии отдельно, управление отдельно, слаботочные сигналы отдельно, PE отдельно. Плохой признак — когда всё вперемешку, потому что “так короче было вести провод”.

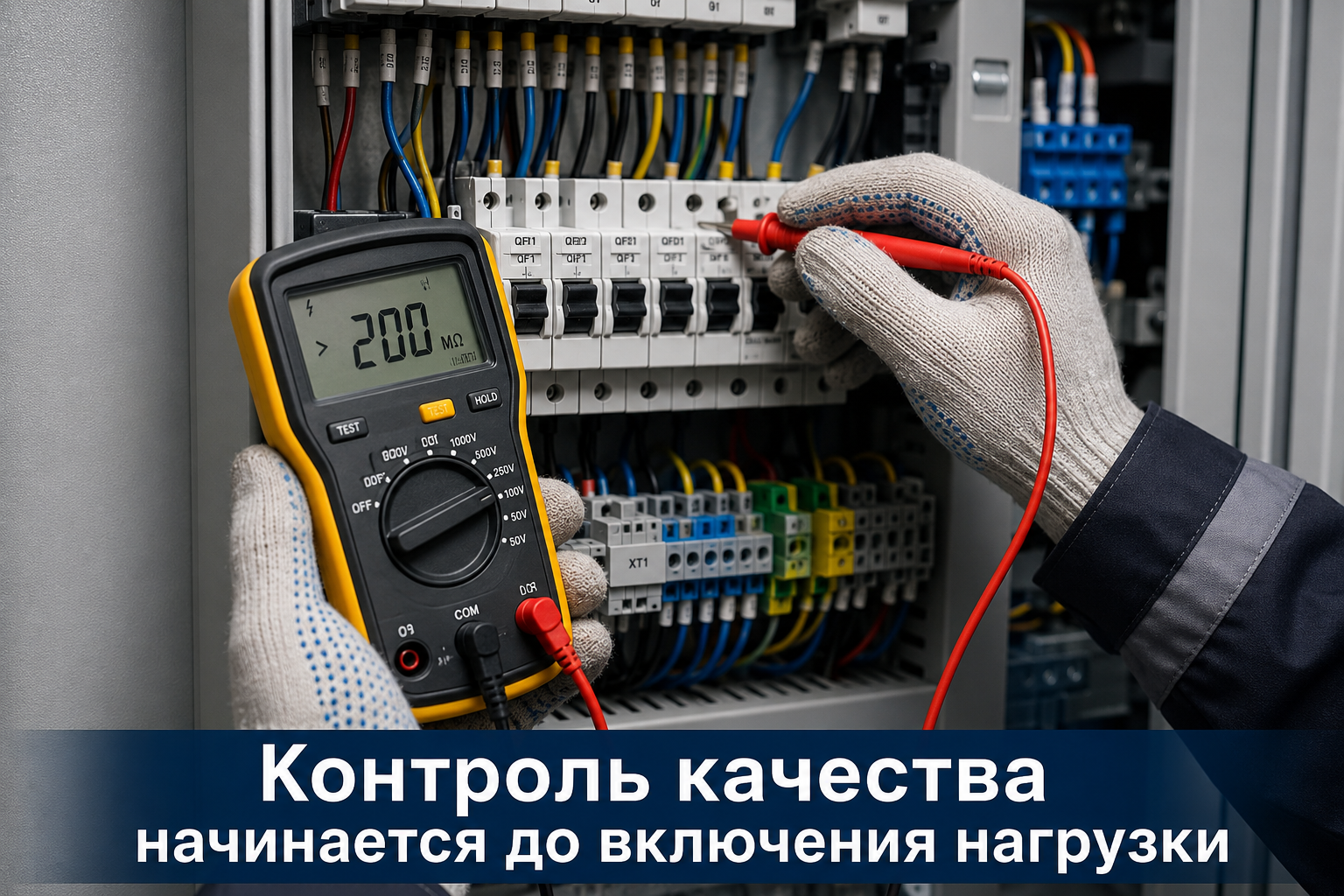

Шаг 9. Проверка испытаний и измерений

Для ответственного щита визуального осмотра недостаточно. Нужны проверки и измерения, которые подтверждают, что изделие безопасно и готово к дальнейшему монтажу или вводу в работу. Состав испытаний зависит от типа щита, проекта, требований заказчика и нормативной базы.

При этом важно различать заводскую проверку щита и ПНР на объекте. На производстве можно проверить сборку, цепи, изоляцию, функции, имитацию сигналов. На объекте дополнительно проверяются реальные кабели, нагрузки, направление вращения двигателей, настройки защит, взаимодействие с технологическим оборудованием и АСУ ТП.

Шаг 10. Проверка упаковки и готовности к отгрузке

Щит можно хорошо собрать и плохо довезти. Поэтому перед отгрузкой важно проверить упаковку, фиксацию аппаратов, защиту дверей, выступающих элементов, панелей HMI, вентиляционных решеток и приборов учета.

·       закреплены ли съемные элементы, ключи, ручки, документация;

·       закрыты ли вводные отверстия и заглушки;

·       защищены ли приборы на двери, дисплеи, кнопки и лампы;

·       нет ли внутри незакрепленных винтов, гаек, обрезков проводов и стружки;

·       составлен ли упаковочный лист;

·       есть ли маркировка груза, центр тяжести, положение при транспортировке;

·       сфотографирован ли щит до упаковки и после упаковки.

Для крупных НКУ, напольных шкафов и щитов с тяжелыми аппаратами желательно заранее согласовать способ погрузки, разгрузки и перемещения по объекту. Иногда главная проблема не в том, чтобы собрать щит, а в том, чтобы занести его туда, где он должен работать.

Практический чек-лист приемки электрощита

Ниже — универсальный чек-лист. Его можно использовать как основу для внутреннего регламента, приемочного листа.

Типичные ошибки, которые стоит искать при приемке

Ошибки в электрощите часто повторяются от объекта к объекту. Ниже — список того, что стоит проверять особенно внимательно.

Как заказчику отличить нормальную приемку от формальной

Формальная приемка выглядит так: щит открыли, посмотрели, сфотографировали, сказали “нормально”, закрыли. Нормальная приемка отличается тем, что у нее есть последовательность, документы, критерии и список замечаний.

Признаки профессиональной приемки:

·       проверка идет по схеме, спецификации и чек-листу;

·       замечания фиксируются письменно, а не “на словах потом поправим”;

·       производитель показывает протоколы внутреннего контроля;

·       важные узлы фотографируются до закрытия щита;

·       замены комплектующих подтверждаются технически и документально;

·       проверяются не только силовые цепи, но и управление, индикация, связь;

·       перед отгрузкой согласуется упаковка и комплект документов.

Если производитель спокойно относится к приемке, показывает щит, документы, протоколы и объясняет принятые решения — это хороший признак. Если на любой вопрос отвечает “да не переживайте, все работает”, стоит переживать. Немного.

Особенности приемки промышленных щитов и НКУ

Для промышленных объектов критерии строже, потому что щит часто работает не сам по себе, а в составе технологической линии, насосной станции, вентиляционной системы, котельной, сушильного комплекса, ГРЩ или системы АСУ ТП.

Дополнительно проверяются:

·       категория электроснабжения и резервирование;

·       селективность защитных аппаратов;

·       координация защит с кабелями и нагрузками;

·       цепи аварийного останова и блокировок;

·       подключение датчиков, исполнительных механизмов и внешних шкафов;

·       сигналы диспетчеризации;

·       протоколы обмена: Modbus RTU, Modbus TCP, Profinet, Ethernet/IP и др.;

·       готовность к ПНР и передаче в эксплуатацию.

Для щитов АСУ ТП полезно отдельно согласовать I/O-лист, адресацию клемм, карту регистров, перечень аварий, алгоритм режимов и матрицу сигналов. Без этого шкаф может быть электрически исправным, но технологически бесполезным.

Что делать, если при приемке нашли замечания

Замечания при приемке — это не катастрофа. Катастрофа — когда их не ищут. Важно правильно разделить замечания по критичности.

После устранения замечаний желательно провести повторную проверку именно тех пунктов, которые менялись. Например, если меняли аппарат, нужно проверить не только его наличие, но и подключение, маркировку, соответствие схеме и работу связанных цепей.

Что мы рекомендуем включать в приемку щитов

Для инженерной компании, которая изготавливает электрощиты и НКУ, приемка — это не отдельный финальный ритуал, а часть производственного процесса. Чем раньше контроль встроен в сборку, тем меньше доработок на финише.

Оптимальная схема контроля:

1.     Проверить ТЗ и схемы до закупки комплектующих.

2.     Согласовать возможные замены оборудования до сборки.

3.     Проверить корпус и монтажную панель перед установкой аппаратов.

4.     Проконтролировать силовую часть, шины, клеммы и проводники на этапе сборки.

5.     Проверить маркировку до закрытия кабельных каналов.

6.     Провести заводскую проверку цепей и функций.

7.     Сформировать комплект документов.

8.     Провести приемку с заказчиком или предоставить фото/видеоотчет.

9.     Упаковать щит с учетом транспортировки и условий объекта.

FAQ: частые вопросы при приемке электрощита

Можно ли принять щит только по фотографиям?

Для простых щитов иногда допустима предварительная дистанционная приемка по фото и документам. Но для ответственных НКУ, ГРЩ, АВР и шкафов управления лучше проводить очную приемку или расширенный видеоотчет с демонстрацией функций.

Нужно ли проверять каждый провод?

Визуально и по схеме проверяются ключевые цепи, клеммные группы, маркировка и выборочные соединения. Для ответственных шкафов выполняется прозвонка и функциональная проверка цепей.

Что важнее: бренд комплектующих или качество сборки?

Важно и то и другое. Хороший бренд не спасет от плохой опрессовки, неверной схемы или ошибки в PE/N. А качественная сборка не делает неподходящий аппарат подходящим.

Кто должен проводить приемку?

Желательно, чтобы участвовали представитель заказчика, инженер-электрик или проектировщик, а для шкафов управления — специалист по автоматике или ПНР.

Что должно быть в комплекте после приемки?

Щит, паспорт, схемы, спецификация, протокол проверки, инструкции на ключевые аппараты, ключи, заглушки, запасные элементы, если они предусмотрены поставкой.

Приемка на производстве заменяет ПНР?

Нет. Приемка подтверждает качество изделия до отгрузки. ПНР проверяет работу щита на объекте с реальными кабелями, нагрузками, датчиками, приводами и технологией.

Заключение: хороший щит видно не только по аккуратной сборке

Качественный электрощит — это изделие, которое соответствует проекту, безопасно подключается, понятно обслуживается и предсказуемо работает под нагрузкой. Приемка помогает увидеть это до того, как щит уедет на объект и станет частью реальной системы электроснабжения.

Проверяйте документы, корпус, аппараты, шины, клеммы, маркировку, защитные цепи, автоматику и результаты испытаний. А если щит сложный — ВРУ, ГРЩ, НКУ, шкаф управления насосами, АВР или шкаф АСУ ТП — подключайте к приемке специалистов. Это дешевле, чем потом искать ошибку в работающем объекте.

Компания ЭЛТЕКО выполняет сборку электрощитов, НКУ 0,4 кВ, ВРУ, ГРЩ, ЩР, ЩСУ и шкафов управления с подготовкой документации, заводским контролем, монтажом и ПНР. Свяжитесь с нами — поможем проверить проект, подобрать решение и изготовить щит под задачу объекта.

Проверим и изготовим электрощит по схеме, ТЗ или опросному листу: ВРУ, ГРЩ, ЩР, ЩСУ, НКУ 0,4 кВ, шкафы управления насосами, вентиляцией, освещением и технологическим оборудованием. Подготовим документацию, выполним заводской контроль, поможем с монтажом и ПНР.
