Изготовление НКУ под заказ: этапы от заявки до отгрузки

Низковольтное комплектное устройство, или НКУ, часто выглядит для заказчика довольно просто: шкаф, автоматы, шины, клеммы, аккуратные провода. Но за этой внешней простотой скрывается инженерная работа: расчет токов, выбор аппаратов защиты, компоновка, проверка нагрева, удобство обслуживания, маркировка, документация и приемка.

Если щит собран правильно, о нем обычно вспоминают только при плановом обслуживании. Если неправильно - он напоминает о себе отключениями, нагревом, запахом изоляции, ложными авариями, а иногда и остановкой производства. Электрощит, конечно, не обижается. Он просто отключает то, что было рассчитано “на глаз”.

В этой статье разберем, как проходит изготовление НКУ 0,4 кВ под заказ: от первого запроса и технического задания до сборки, проверки, упаковки и отгрузки на объект. Материал полезен инженерам, снабженцам, руководителям, электрикам и всем, кто хочет понимать, за что он платит при заказе щитового оборудования.

Что такое НКУ и почему его изготавливают под заказ

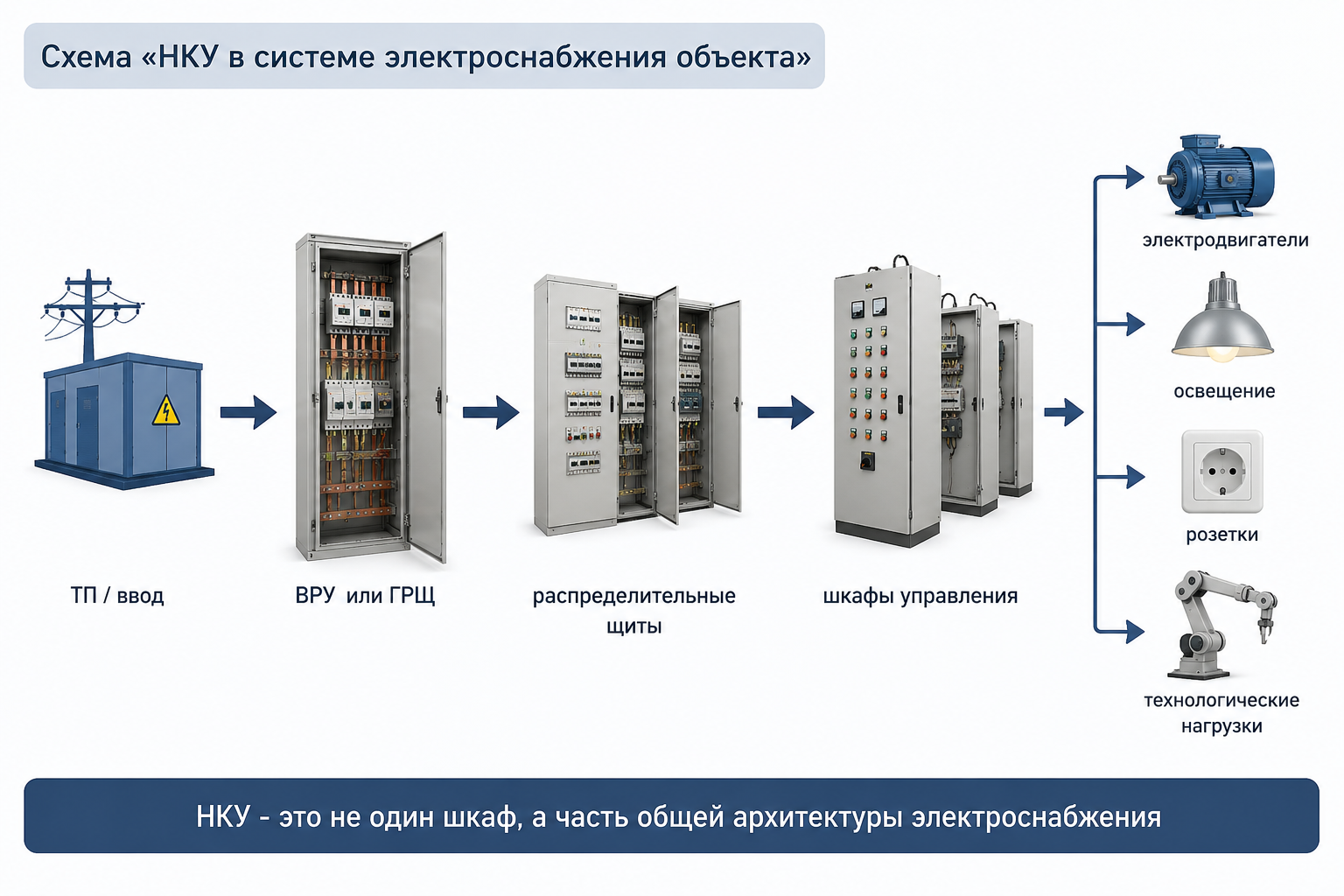

НКУ - это низковольтное комплектное устройство распределения и управления электроэнергией. Проще говоря, это собранный в корпусе или системе корпусов комплект аппаратов, шин, проводников, клемм, устройств защиты, управления, сигнализации, учета и вспомогательных элементов. Рабочее напряжение таких устройств обычно относится к уровню до 1 кВ переменного тока, а в типовых промышленных и гражданских объектах чаще всего речь идет о 0,4 кВ.

Под заказ НКУ изготавливают тогда, когда готовый типовой щит не закрывает задачу объекта. Например, нужно учесть конкретную мощность, количество отходящих линий, категорию электроснабжения, систему заземления, ввод сверху или снизу, место установки, требования к АВР, учет электроэнергии, связь с АСУ ТП, удаленные сигналы, климатическое исполнение, степень защиты IP и особенности дальнейшего обслуживания.

В отличие от покупки “коробочного” решения, НКУ под заказ проектируется и собирается под конкретную схему. Это особенно важно для ВРУ, ГРЩ, распределительных щитов, шкафов управления насосами, вентиляцией, нагревом, освещением, линиями электродвигателей и узлами учета.

·       ВРУ - принимает питание на объект или часть здания, обеспечивает ввод, учет, защиту и распределение.

·       ГРЩ - главный распределительный щит объекта, через который питание распределяется по крупным потребителям и вторичным щитам.

·       ЩР, ЩС, ЩО - распределительные щиты для линий, освещения, розеточных групп, оборудования и технологических зон.

·       ЩСУ и шкафы управления - не только распределяют питание, но и управляют механизмами: насосами, вентиляторами, задвижками, ТЭНами, приводами, сигнализацией и автоматикой.

·       НКУ для АСУ ТП - совмещают силовую часть, клеммные интерфейсы, ПЛК, модули ввода-вывода, HMI, сетевое оборудование и связь с диспетчеризацией.

Почему НКУ нельзя считать просто “шкафом с автоматами”

В щитовом оборудовании цена ошибки обычно выше стоимости самой ошибки. Неправильно выбранный аппарат защиты может не отключить поврежденную линию вовремя. Недооцененный тепловой режим приводит к перегреву. Слабый корпус или плохой ввод кабеля усложняют монтаж на объекте. Отсутствие маркировки превращает обслуживание в угадайку, где электрик играет против схемы.

Качественное НКУ должно выполнять четыре задачи одновременно: безопасно принимать питание, надежно распределять нагрузку, отключать аварийные участки и быть понятным для эксплуатации. Последний пункт часто недооценивают. А зря: если через год никто не понимает, какой автомат за что отвечает, значит, щит собран не для объекта, а для красивой фотографии.

Где применяются НКУ под заказ

НКУ под заказ используют там, где электроснабжение должно быть предсказуемым, управляемым и ремонтопригодным. Это не только крупные заводы. НКУ нужны торговым объектам, складам, производственным цехам, насосным станциям, административным зданиям, инженерным системам ЖК, котельным, сельхозпредприятиям, зерносушильным комплексам, линиям переработки, системам вентиляции и водоснабжения.

Чем больше нагрузок и чем выше цена простоя, тем важнее индивидуальная разработка щита. Для небольшого объекта ошибка может закончиться неудобством. Для производства - остановкой линии, порчей продукции и неприятным разговором с руководством, где слово “автомат” будет звучать чаще, чем хотелось бы.

Теоретическая и нормативная основа

Изготовление НКУ нельзя сводить только к подбору бренда аппаратов. Основа работы - требования к низковольтным комплектным устройствам, правила устройства электроустановок, требования к коммутационной аппаратуре, проверкам, маркировке, защите от поражения электрическим током и условиям эксплуатации.

Для проектной практики важно различать информационный материал и нормативное решение. Эта статья объясняет подход, но конкретный щит должен разрабатываться по проектной документации, действующим стандартам, техническому заданию и условиям эксплуатации объекта.

Полезные ссылки для инженера:

·       ГОСТ IEC 61439-1-2024 на docs.cntd.ru

·       ПУЭ, глава 4.1 на docs.cntd.ru

·       IEC 61439-1:2020 в IECEE

·       ГОСТ IEC 61439-2-2024 на Elec.ru

·       ГОСТ IEC 61439-1-2024, сведения о введении в действие

Этапы изготовления НКУ под заказ

У хорошего производителя НКУ процесс выглядит не как “скиньте список автоматов, мы соберем”. Нормальный путь начинается с уточнения задачи и заканчивается не только отгрузкой, но и комплектом документов, понятной маркировкой и возможностью обслуживать щит без археологических раскопок в проводах.

Ниже - типовая логика работ. В реальном проекте этапы могут идти параллельно: пока инженер уточняет схему, снабжение проверяет наличие аппаратов, производство оценивает корпус, а заказчик вспоминает, что “там еще один насос небольшой, всего 45 кВт”.

Этап 1. Заявка: какие данные нужны для расчета

Чем точнее исходные данные, тем быстрее производитель рассчитает НКУ и тем меньше будет “сюрпризов” после запуска. Сюрпризы хороши на день рождения, но не в электрощитовой.

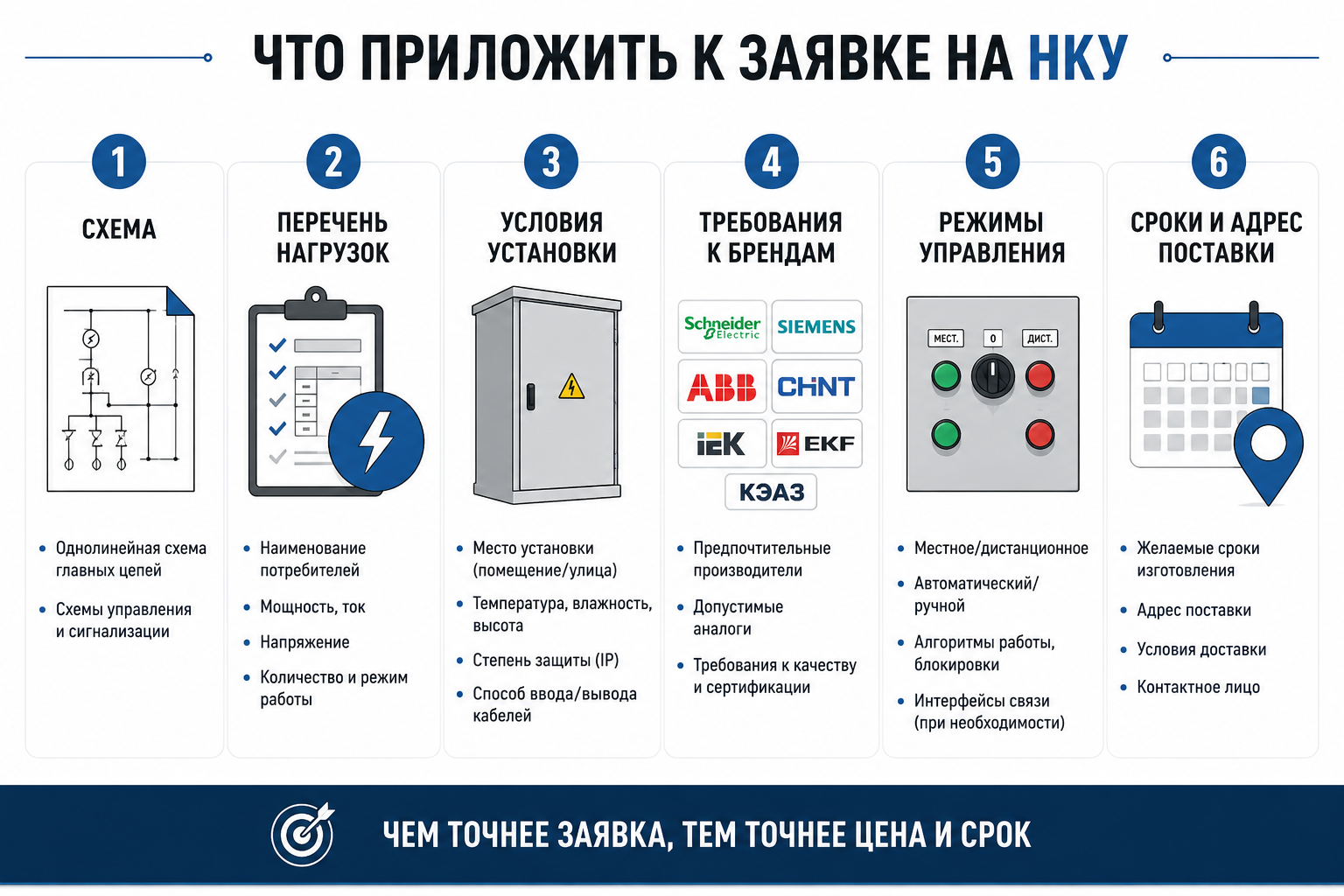

Для первичного расчета не всегда нужен полный проект. Но хотя бы базовые данные нужны обязательно: назначение щита, мощность, количество линий, тип нагрузок, напряжение, условия установки, требования к аппаратам и срокам.

·       назначение щита: ВРУ, ГРЩ, ЩР, ЩСУ, шкаф управления, щит учета, АВР, УКРМ или другое НКУ;

·       однолинейная схема, опросный лист, спецификация или хотя бы перечень нагрузок;

·       номинальное напряжение, частота, система заземления, количество фаз;

·       расчетная мощность и токи вводов, отходящих линий, электродвигателей;

·       категория электроснабжения и необходимость АВР;

·       место установки: помещение, улица, пыль, влажность, температура, агрессивная среда;

·       степень защиты IP, климатическое исполнение, требования к корпусу;

·       предпочтения по аппаратам: CHINT, IEK, EKF, КЭАЗ, Schneider Electric, ABB, Siemens, ОВЕН, Licos или другие бренды;

·       требования к управлению: ручной/автоматический режим, кнопки, индикация, ПЛК, HMI, Modbus, Ethernet, диспетчеризация;

·       срок поставки, адрес отгрузки, требования к упаковке и документации.

Этап 2. Технический анализ: что проверяет инженер

На этом этапе производитель оценивает, можно ли собрать щит в предложенном виде и не заложены ли в исходных данных ошибки. Это важный момент: грамотный производитель не просто пересчитывает спецификацию, а смотрит на работоспособность решения.

Инженер проверяет соответствие нагрузки выбранным аппаратам, достаточность корпуса, вводы кабелей, совместимость аппаратов, необходимость резервного места, тепловой режим, удобство обслуживания и логику работы. Если это шкаф управления, дополнительно проверяются алгоритмы, сигналы, аварии, блокировки и интерфейсы связи.

Этап 3. Коммерческое предложение: из чего складывается цена НКУ

Стоимость НКУ складывается не только из цены автоматов. В расчет входят корпус, аппараты, шины, провода, клеммы, наконечники, маркировка, работа инженера, трудоемкость сборки, проверка, документация, упаковка и логистика. Если в коммерческом предложении видна только строка “щит - 1 шт.”, сравнивать такие предложения между собой сложно.

Правильное КП должно давать заказчику понимание: что именно входит в поставку, какие бренды применяются, какие функции реализованы, какие документы будут переданы и какие работы не включены.

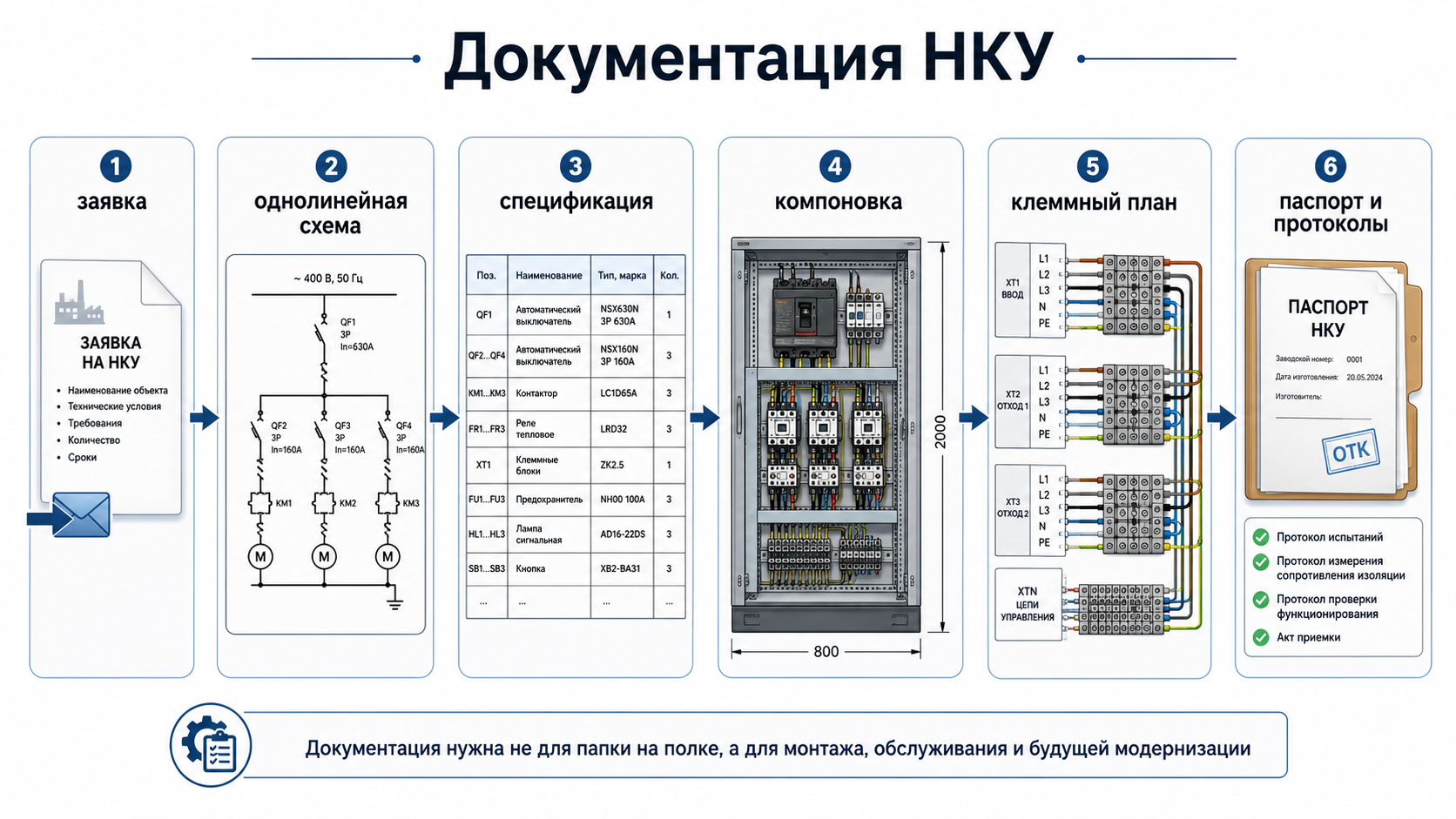

Этап 4. Проектирование и рабочая документация

Проектирование НКУ - это перевод задачи заказчика в технически реализуемое изделие. На этом этапе формируется не только схема, но и логика будущей сборки: где будет ввод, как пойдут шины, где разместятся отходящие линии, клеммы, блоки управления, цепи сигнализации, аппараты учета и элементы обслуживания.

Для простого распределительного щита документация может быть компактной. Для ГРЩ, ВРУ, шкафа управления насосами или щита АСУ ТП комплект документов должен быть подробнее: однолинейная схема, принципиальные схемы, спецификация, компоновка, клеммный план, перечень сигналов, кабельные подключения, алгоритмы и таблица аварий.

·       однолинейная схема электроснабжения;

·       принципиальные электрические схемы силовых цепей и цепей управления;

·       схема внешних подключений;

·       компоновочный чертеж шкафа;

·       перечень элементов и спецификация;

·       клеммный план;

·       перечень сигналов для АСУ ТП или диспетчеризации;

·       таблица режимов, аварий и блокировок для шкафов управления;

·       маркировка аппаратов, проводов и клемм;

·       паспорт, руководство по эксплуатации, протоколы проверки - по согласованному комплекту поставки.

Этап 5. Подбор комплектующих: бренд важен, но схема важнее

Заказчики часто начинают с вопроса: “На каком бренде соберете?” Это важный вопрос, но не единственный. Даже хорошая аппаратура не спасает плохо рассчитанную схему. И наоборот: грамотная схема на качественных, но разумно подобранных компонентах может работать надежно и без лишнего бюджета.

При подборе комплектующих учитывают номинальные токи, отключающую способность, категорию применения, количество полюсов, селективность, совместимость с кабельными наконечниками, условия окружающей среды, требования к обслуживанию и доступность поставки. Для шкафов управления дополнительно важны интерфейсы связи, поддержка ПЛК/HMI, резерв входов-выходов и возможность диагностики.

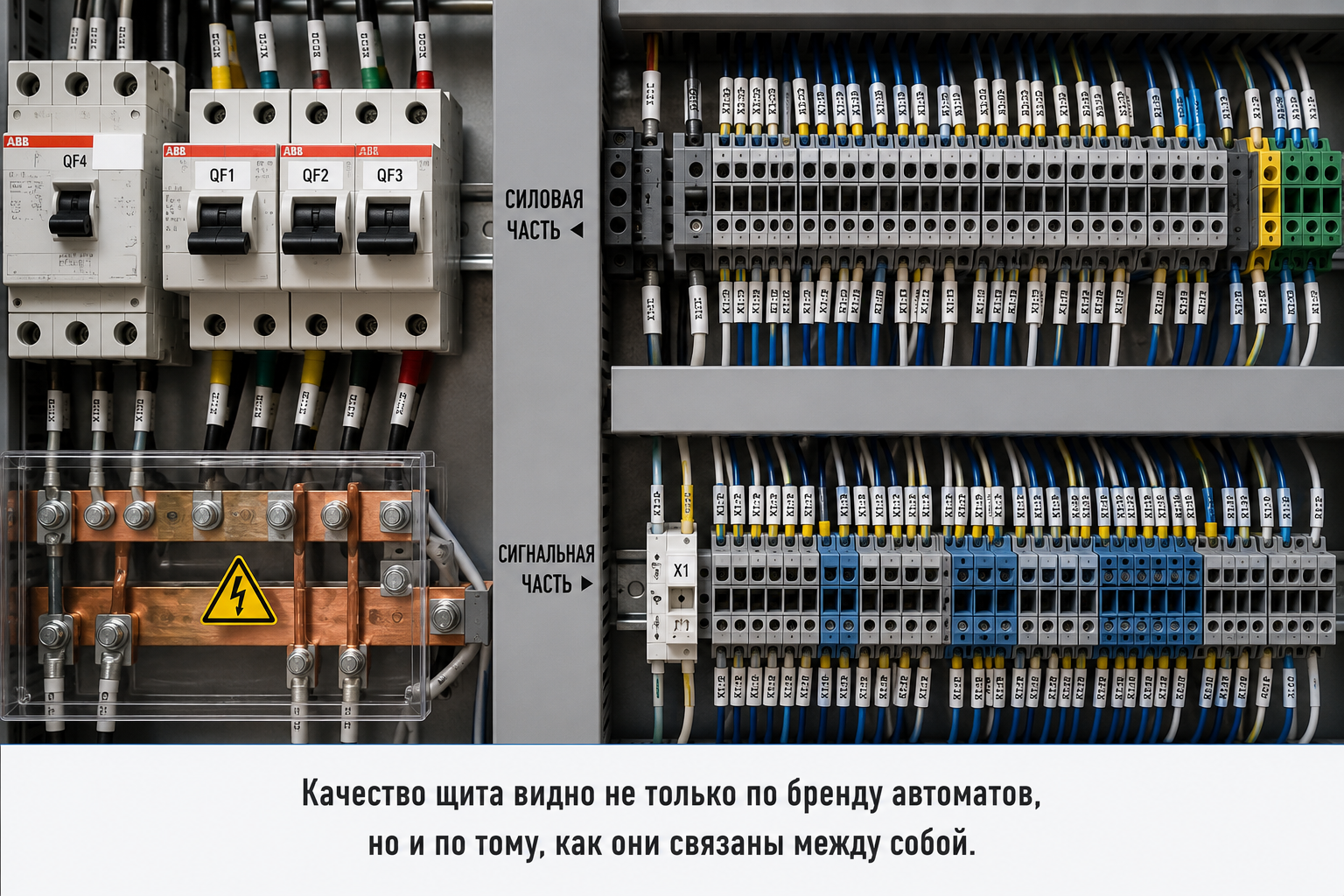

Этап 6. Сборка НКУ: где видно качество производителя

На производстве инженерная идея превращается в физический шкаф. Здесь качество уже не спрячешь за красивым КП. Видно все: как установлен корпус, как уложены проводники, как выполнена ошиновка, есть ли маркировка, удобно ли подлезть к клеммам, не перекрывает ли аппарат доступ к соседнему аппарату, не превращены ли сигнальные цепи в антенну для помех.

Качественная сборка - это не декоративная аккуратность. Аккуратность важна, но она должна служить надежности: правильному тепловому режиму, механической прочности, электрической безопасности, удобству монтажа внешних кабелей и обслуживанию.

·       механическая установка аппаратов без перекосов и случайных “натяжений”;

·       разделение силовых цепей, цепей управления и сигнальных кабелей;

·       правильное применение наконечников, клемм, шин и проводников;

·       соблюдение радиусов изгиба и аккуратная укладка проводов;

·       доступность вводов, клемм, автоматов, органов управления и мест обслуживания;

·       маркировка проводов, аппаратов, клемм и кабельных вводов;

·       наличие резерва места для обслуживания и возможной модернизации;

·       соответствие фактической сборки схеме и спецификации.

Этап 7. Проверка качества: что должно быть до отгрузки

Перед отгрузкой НКУ должно пройти контроль. Это не формальность и не “пощелкали автоматами - работает”. Проверка нужна, чтобы убедиться: изделие соответствует документации, цепи собраны правильно, маркировка читается, соединения выполнены надежно, управление работает, а заказчик получает не набор деталей, а готовое техническое решение.

Объем проверки зависит от типа НКУ, требований договора и документации. Для шкафов управления дополнительно проверяют алгоритмы, режимы, сигнализацию, блокировки, аварии, связь с ПЛК/HMI или диспетчеризацией.

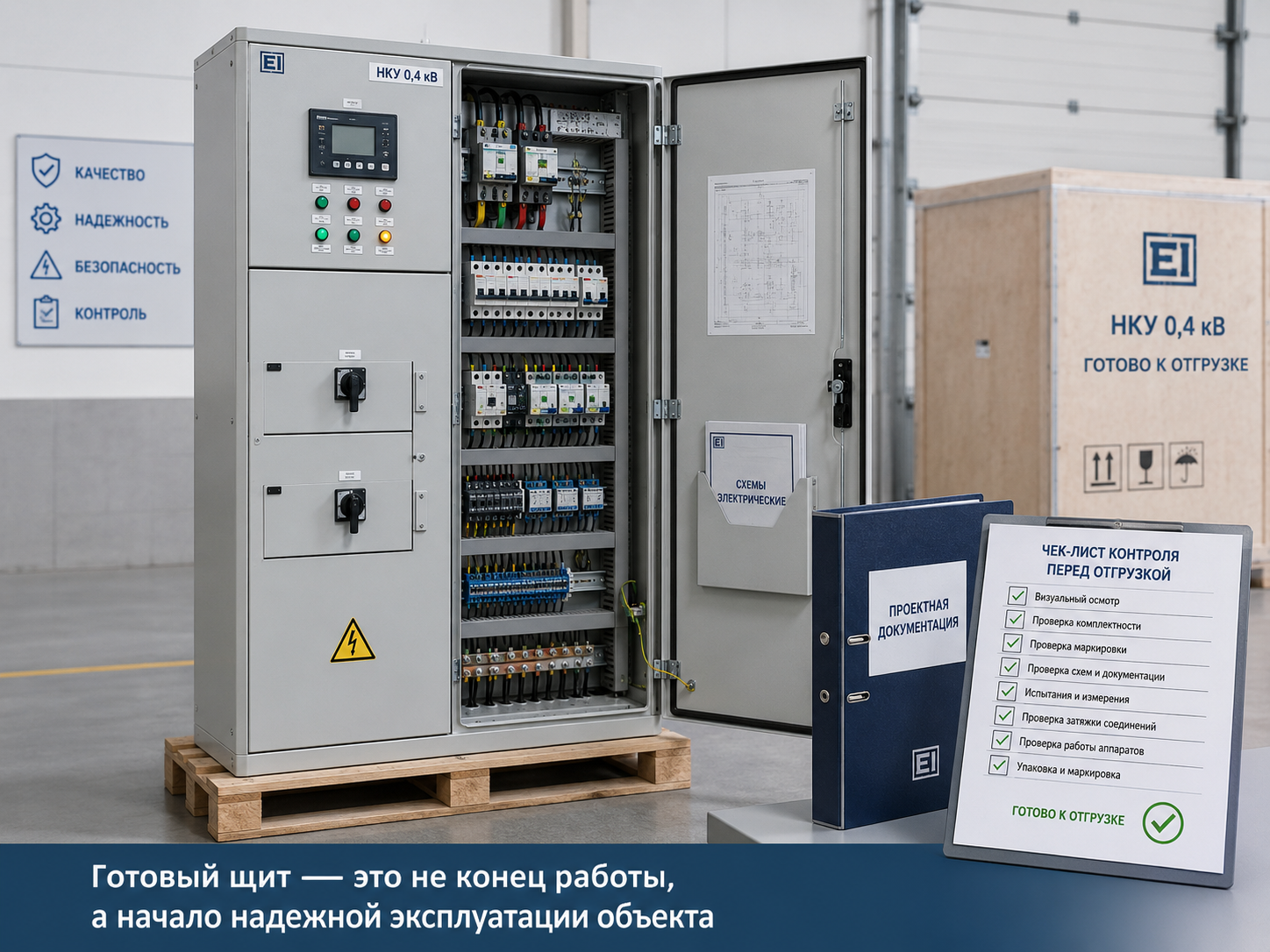

Этап 8. Упаковка и отгрузка: щит должен доехать живым

Хорошо собранное НКУ можно испортить плохой транспортировкой. Особенно если это напольный шкаф, секционный ГРЩ или изделие с тяжелой аппаратурой. Поэтому отгрузка - отдельный этап, а не “поставили у ворот и пожелали удачи”.

Перед отправкой выполняют фотофиксацию, закрывают двери, фиксируют подвижные элементы, защищают выступающие части, укладывают документацию, маркируют груз и при необходимости используют паллету, деревянную обрешетку или усиленную упаковку. Для крупных НКУ важно заранее согласовать способ разгрузки на объекте.

·       проверить комплектность изделия и документации;

·       зафиксировать внутренние элементы, которые могут сместиться при перевозке;

·       защитить корпус от влаги, пыли, ударов и царапин;

·       подготовить фото перед упаковкой и после упаковки;

·       указать вес, габариты, центр тяжести и условия кантования, если это важно;

·       согласовать доставку, разгрузку и приемку на объекте.

Практические примеры: какие НКУ чаще всего заказывают

Типичные ошибки при заказе НКУ

Многие проблемы со щитом появляются еще до производства - на этапе заявки и согласования. Производитель может многое уточнить, но если заказчик сам не понимает условий объекта, часть рисков обнаружится уже на монтаже. А на монтаже все ошибки почему-то становятся срочными.

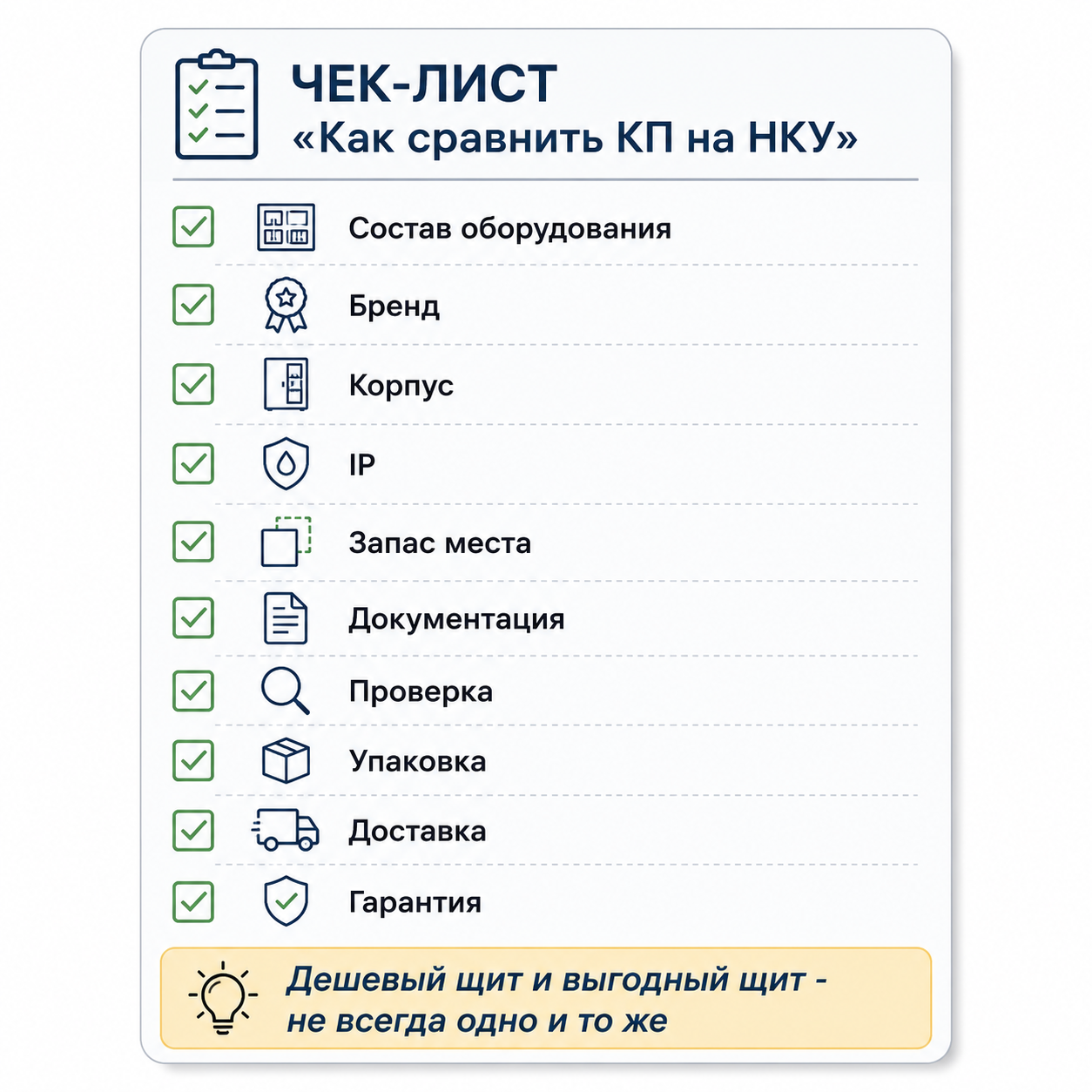

Как заказчику сравнивать предложения на изготовление НКУ

Самая частая ловушка - сравнить только итоговую цену. Два предложения могут выглядеть одинаково: “Щит НКУ - 1 шт.” Но внутри одного КП будет нормальный корпус, аппараты с нужной отключающей способностью, маркировка, проверка и документация. Во втором - минимальная комплектация, которая выглядит дешевле ровно до первого уточнения.

Чтобы сравнение было честным, нужно смотреть состав и условия поставки.

·       одинаковые ли исходные данные использовали все поставщики;

·       какие бренды и серии аппаратов заложены;

·       указана ли отключающая способность автоматов и параметры защиты;

·       какой корпус применен, есть ли запас места и нужный IP;

·       входят ли шины, клеммы, наконечники, маркировка и кабельные вводы;

·       входит ли разработка схем и рабочей документации;

·       входят ли проверка, протоколы, паспорт, упаковка и доставка;

·       какой срок производства и что считается датой готовности;

·       какие гарантии и условия приемки.

Советы профессионалов: как заказать НКУ без лишних переделок

1.     Начинайте с задачи, а не с перечня аппаратов. Производителю важно понимать, что щит должен делать на объекте.

2.     Передавайте схему в редактируемом или читаемом виде. Фото с телефона иногда помогает, но для производства этого недостаточно.

3.     Указывайте реальные условия установки: помещение, улица, температура, пыль, влажность, расстояния до кабельных вводов.

4.     Не экономьте на корпусе и запасе места. Плотная компоновка может красиво выглядеть на бумаге, но плохо жить в эксплуатации.

5.     Согласовывайте маркировку и документацию до сборки. После сборки менять подход обычно сложнее.

6.     Для шкафов управления обязательно описывайте алгоритмы: режимы, аварии, блокировки, сигналы, ручное управление, автоматический режим.

7.     Закладывайте возможность обслуживания. Электрик должен не просто открыть дверь щита, а понять, где что находится и как это безопасно отключить.

8.     Просите фото готового изделия до отгрузки. Это помогает быстро согласовать замечания, если они есть.

9.     Не забывайте про ПНР. Для сложных шкафов управления качество производства раскрывается только после проверки на объекте.

Что может входить в изготовление НКУ в ЭЛТЕКО

Инжиниринговая компания, которая занимается НКУ и АСУ ТП, должна уметь не только собрать щит, но и понять объект. Особенно если речь идет о шкафах управления, насосных станциях, вентиляции, технологическом оборудовании, учета электроэнергии, диспетчеризации или интеграции с ПЛК.

При заказе НКУ у ЭЛТЕКО можно привязать изделие к реальной задаче: от простого распределительного щита до шкафа управления с частотными преобразователями, ПЛК, HMI, клеммным блоком обмена сигналами и подготовкой к ПНР.

FAQ: частые вопросы об изготовлении НКУ под заказ

Можно ли рассчитать НКУ без проекта?

Можно сделать предварительный расчет по опросному листу, перечню нагрузок или однолинейной схеме. Но для точного производства нужны согласованные исходные данные и документация.

Что сильнее влияет на цену НКУ?

Состав аппаратов, токи, корпус, шинная система, степень защиты, сложность управления, наличие ПЛК/HMI, требования к документации, проверке и срокам.

Можно ли собрать щит на оборудовании конкретного бренда?

Да, если оборудование доступно и подходит по техническим параметрам. Но бренд нужно выбирать вместе с требованиями к надежности, срокам, бюджету и сервисной доступности.

Нужно ли закладывать запас места?

Да. Разумный запас упрощает монтаж, обслуживание и будущую модернизацию. Щит, собранный “впритык”, часто становится проблемой уже при подключении кабелей.

Чем НКУ отличается от обычного распределительного щита?

Распределительный щит может быть одним из видов НКУ. НКУ - более широкое понятие: оно может включать ВРУ, ГРЩ, шкафы управления, секции распределения, учета, автоматики и другие комплектные устройства.

Когда нужен шкаф управления, а не просто ЩР?

Когда нужно управлять механизмами, реализовывать режимы, блокировки, аварии, сигналы, автоматическую работу, связь с ПЛК, HMI или диспетчеризацией.

Что должно быть в документации на щит?

Минимально - схема, спецификация, маркировка, паспорт и сведения о проверках. Для сложных НКУ дополнительно нужны клеммные планы, алгоритмы, таблицы сигналов и инструкции.

Можно ли модернизировать НКУ после изготовления?

Можно, если в корпусе есть запас места, клемм и логики. Поэтому резерв стоит обсуждать еще на этапе проектирования.

Вывод: хорошее НКУ начинается с нормальной инженерной постановки задачи

Изготовление НКУ под заказ - это цепочка решений: понять задачу, проверить исходные данные, выбрать техническую архитектуру, подобрать комплектующие, собрать щит, проверить его, оформить документацию и безопасно доставить на объект. Если пропустить любой из этих этапов, экономия быстро превращается в доработки.

Для заказчика главный вывод простой: не нужно самостоятельно превращаться в проектировщика НКУ, но нужно правильно передать задачу и выбрать производителя, который задает вопросы до сборки, а не после аварии.

Если вам нужно изготовить ВРУ, ГРЩ, распределительный щит, ЩСУ, шкаф управления или НКУ 0,4 кВ под конкретный объект, свяжитесь с ЭЛТЕКО. Мы поможем разобрать исходные данные, подобрать решение, подготовить расчет и изготовить щит под реальные условия эксплуатации.

Источники и материалы
