История электросчётчиков

1. Зачем энергетике понадобился счётчик

Пока электричество использовали в лабораториях и на отдельных демонстрационных установках, точный коммерческий учёт был не главным вопросом. Всё изменилось, когда появились городские электростанции, распределительные сети, предприятия и бытовые абоненты. Электроэнергия стала товаром, а товар без измерения быстро превращается либо в благотворительность, либо в спор с потребителем.

Одним из ранних способов расчёта была оплата по числу установленных ламп или по времени их работы. Метод выглядел логично лишь до тех пор, пока нагрузки оставались одинаковыми. Как только к освещению добавились двигатели, нагреватели и оборудование разной мощности, потребовался прибор, который учитывал бы не просто наличие тока, а фактически потреблённую энергию.

Поэтому развитие электросчётчиков шло вместе с развитием самих сетей. Сначала инженеры учились измерять заряд в цепях постоянного тока, затем — активную энергию переменного тока, а позже добавили тарифные зоны, архивы, интерфейсы связи, контроль качества электроэнергии и события вмешательства.

2. Что именно измеряет электросчётчик

В быту часто говорят, что счётчик «меряет мощность». Это не совсем так. Мощность показывает, с какой скоростью оборудование потребляет или отдаёт энергию в конкретный момент. Электросчётчик накапливает результат во времени — электрическую энергию.

Современные приборы могут учитывать активную и реактивную энергию, импорт и экспорт, значения по тарифным зонам, максимумы мощности, профиль нагрузки и параметры сети. Но базовая задача остаётся прежней: достоверно связать количество прошедшей энергии со временем и сохранить результат так, чтобы его можно было проверить.

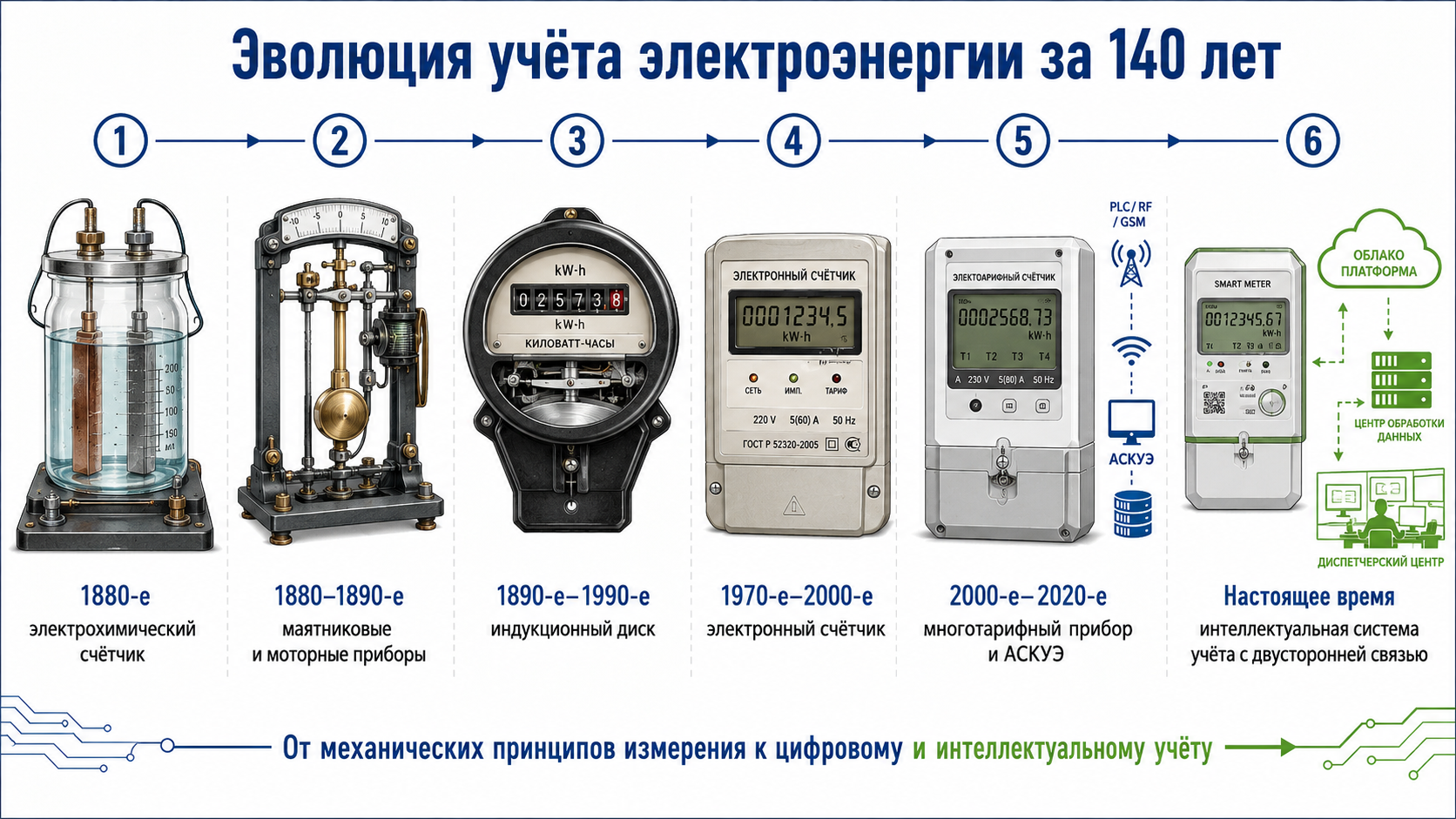

Краткая хронология развития

Таблица 1. Основные этапы развития приборов учёта электрической энергии

3. Первые приборы постоянного тока: когда показания приходилось взвешивать

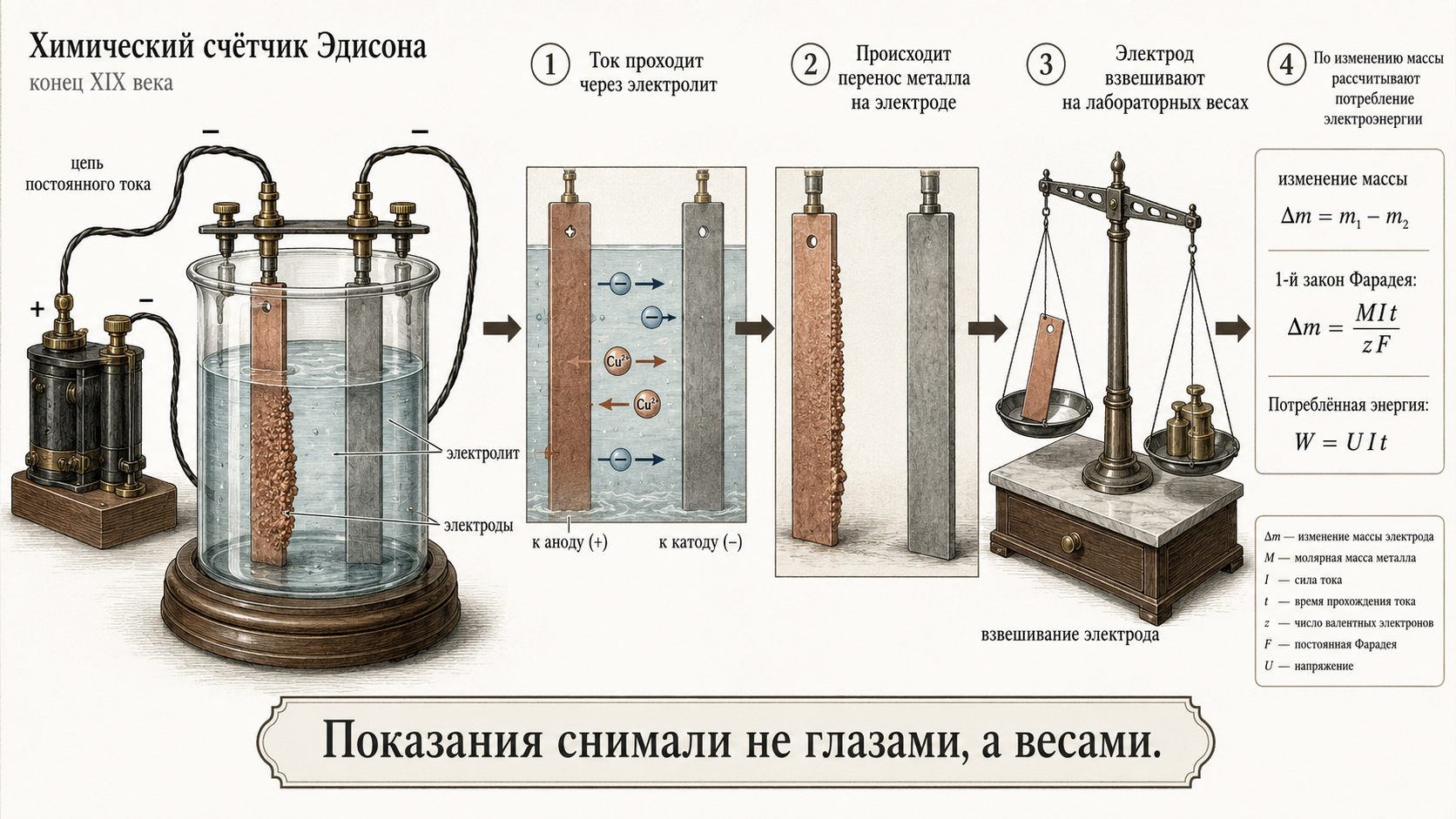

В ранних системах постоянного тока Томас Эдисон применял химический способ учёта. Часть тока пропускалась через электролитическую ячейку с металлическими электродами. По изменению массы электрода за расчётный период определяли количество прошедшего заряда и рассчитывали потребление. В коллекции Национального музея американской истории сохранился химический счётчик Edison Electric Co., датируемый приблизительно 1882 годом.^[1]

Такой прибор не был «счётчиком» в современном понимании. Он не показывал результат на дисплее и требовал обслуживания: электрод нужно было извлечь, очистить, взвесить и сравнить с исходным значением. На показания влияли температура, состояние электролита и аккуратность персонала. Зато идея была принципиально важной: измерение становилось частью коммерческой системы электроснабжения.

Исторический обзор IEEE отмечает, что ранний химический метод Эдисона был трудоёмким и имел спорную точность, но стал одним из первых реально применявшихся способов тарификации электроэнергии.^[2]

4. Маятниковые и моторные счётчики: механика учится считать энергию

Следующим шагом стали приборы, в которых электрическая величина воздействовала на движущийся механический элемент, а счётный механизм суммировал его перемещение. Одним из наиболее известных решений был маятниковый счётчик Германа Арона. Два маятника сравнивались между собой: электрическое воздействие изменяло ход одного из них, а разность движения преобразовывалась в показания на циферблатах.

Исторические источники относят разработку практического маятникового счётчика Арона к 1880-м годам; IEEE указывает на патент 1883 года, а музейные коллекции подтверждают широкое применение таких приборов в конце XIX — начале XX века.^[3][4]

Параллельно развивались моторные счётчики. Электрическая машина создавала вращающий момент, связанный с нагрузкой, а механический регистр суммировал обороты. Конструкции постепенно становились компактнее и точнее, но оставались сравнительно сложными и чувствительными к трению, износу и регулировке.

5. Рождение индукционного счётчика переменного тока

Распространение переменного тока потребовало нового подхода. В 1888 году инженер Westinghouse Оливер Шалленбергер разработал прибор для учёта в цепях AC. История его появления почти анекдотична: наблюдение за вращением металлической детали в переменном магнитном поле подсказало, как превратить электромагнитный эффект в измерительный механизм.

Патент Шалленбергера описывает счётчик с электрическим мотором и механизмом, который должен был исключать ложное вращение при слишком малом токе.^[5]

Почти одновременно венгерский инженер Отто Титус Блати из компании Ganz разработал счётчик энергии переменного тока с металлическим вращающимся телом, на которое действовали два магнитных поля, сдвинутых по фазе. Заявка на американский патент была подана 7 октября 1889 года, а патент US423210 опубликован 11 марта 1890 года.

В формулировке патента прямо указано назначение прибора: измерять энергию, потреблённую в цепи за определённое время, через число оборотов вращающегося тела. Именно эта логика лежит в основе классического индукционного счётчика.^[6]

6. Почему алюминиевый диск работал почти сто лет

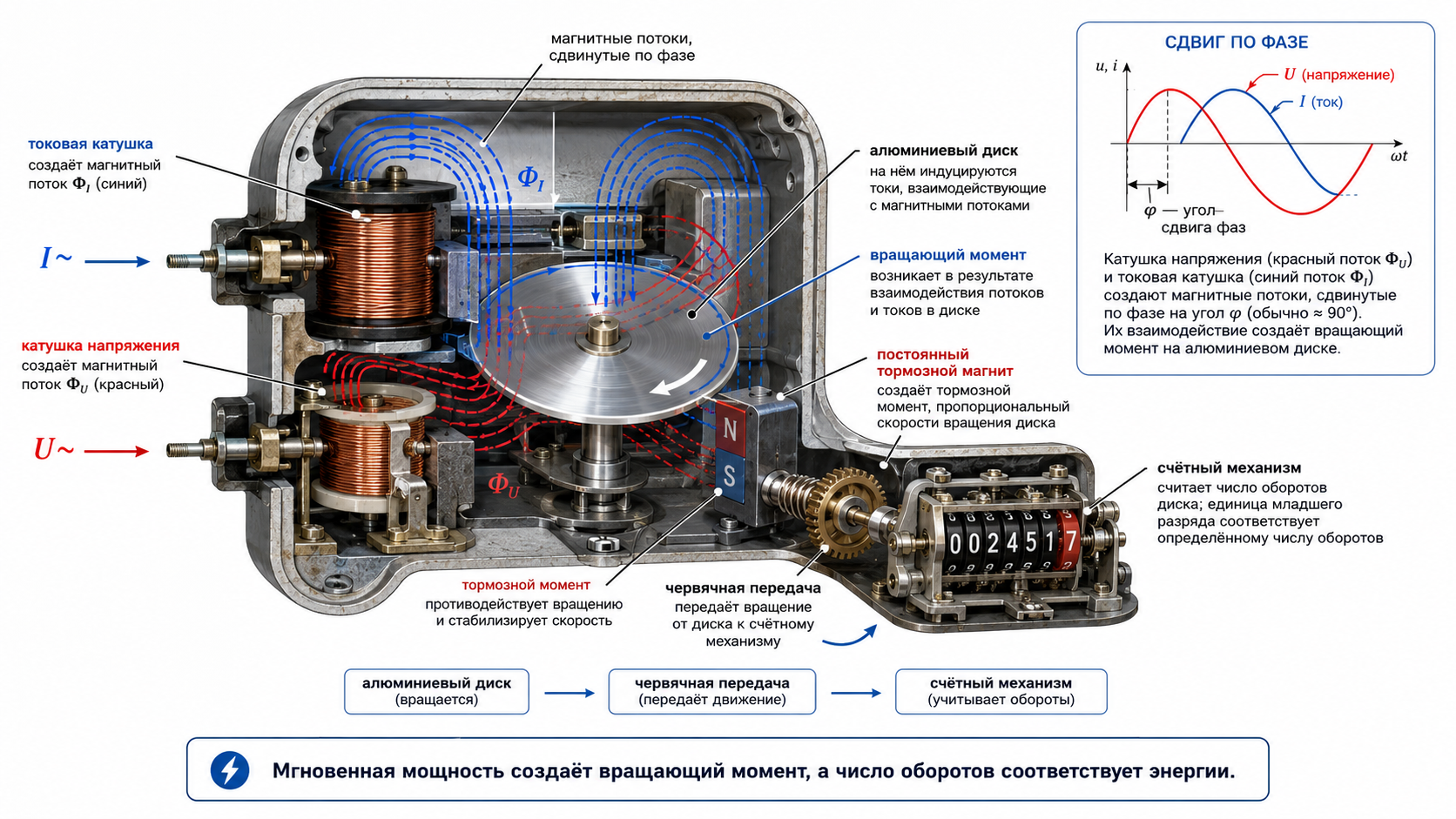

Классический индукционный счётчик устроен по принципу небольшого асинхронного двигателя. Токовая обмотка включается последовательно с нагрузкой, а обмотка напряжения — параллельно сети. Создаваемые ими переменные магнитные потоки сдвинуты по фазе и наводят вихревые токи в алюминиевом диске. Взаимодействие потоков и вихревых токов формирует вращающий момент.

Постоянный магнит создаёт тормозной момент, возрастающий со скоростью диска. В установившемся режиме скорость вращения оказывается пропорциональной активной мощности, а суммарное число оборотов — потреблённой активной энергии. Червячная передача перемещает цифровые барабаны или стрелочные указатели.

Сильные стороны индукционной конструкции

• простая и хорошо изученная механика;
• высокая долговечность при нормальных условиях эксплуатации;
• сравнительно низкая стоимость массового производства;
• наглядность: вращение диска позволяло визуально оценить наличие и величину нагрузки;
• неплохая устойчивость к импульсным помехам и грубым условиям эксплуатации.

Ограничения

• механический износ опор, передачи и счётного механизма;
• зависимость от положения установки, температуры, частоты и внешних магнитных полей;
• сравнительно невысокий класс точности у массовых бытовых моделей;
• сложность многотарифного учёта и автоматического съёма данных;
• начительные размеры и масса по сравнению с электронными приборами.

7. Переход к электронным и многотарифным приборам

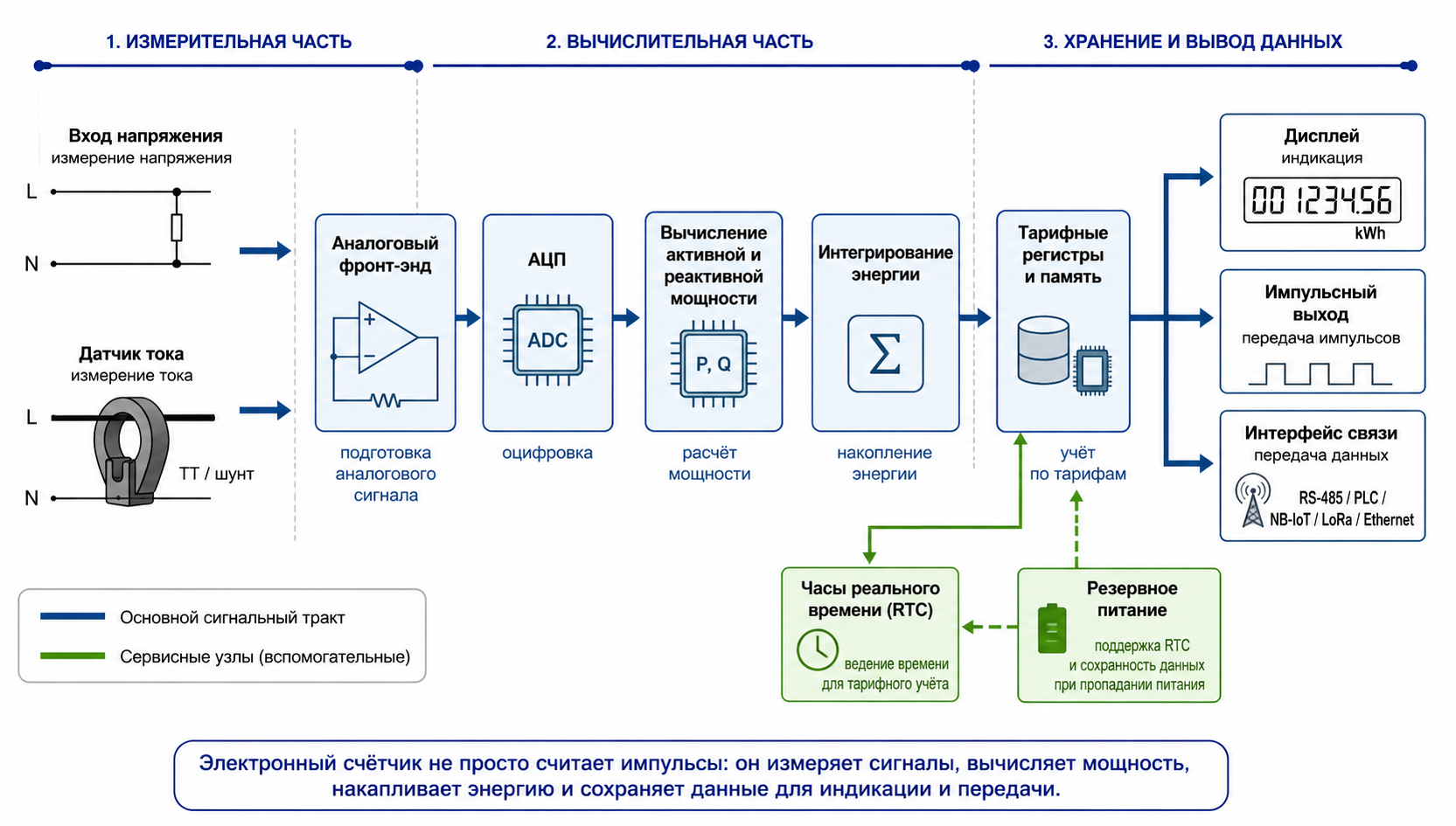

Полупроводниковая электроника изменила саму архитектуру измерения. Вместо алюминиевого диска появились датчики тока и напряжения, аналого-цифровые преобразователи, специализированные измерительные микросхемы и микроконтроллер. Прибор многократно измеряет мгновенные значения, вычисляет мощность и интегрирует её во времени.

Электронный счётчик формирует импульсы, количество которых пропорционально энергии, ведёт отдельные регистры по тарифным зонам и сохраняет данные в энергонезависимой памяти. Механический барабан уступил место ЖК-дисплею, а тестовый светодиод стал удобной точкой для поверки и проверки работы.

Индукционный и электронный счётчик: сравнение

Таблица 2. Принципиальные отличия механического и электронного учёта

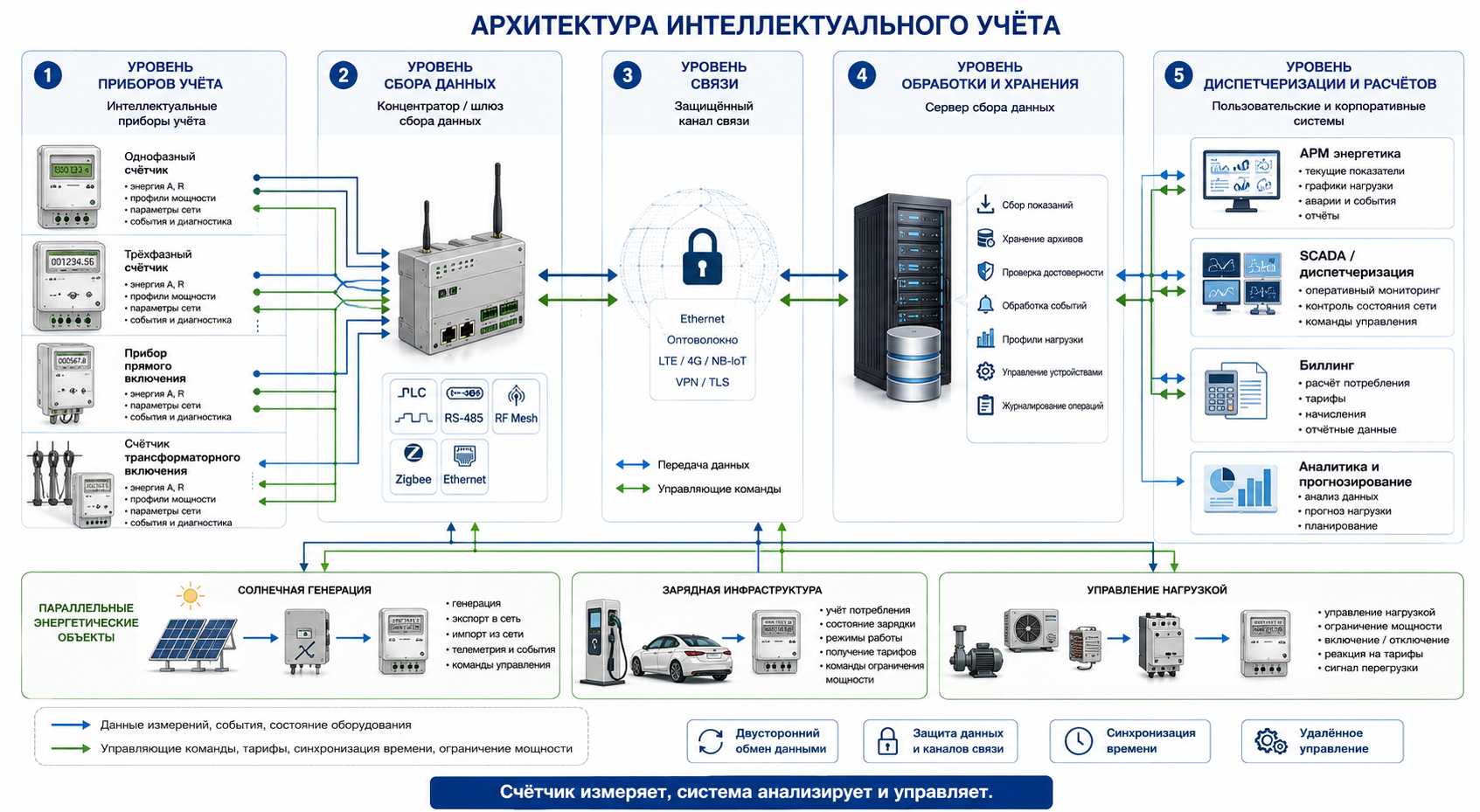

8. Интеллектуальный счётчик и АСКУЭ: прибор становится частью системы

Не каждый электронный счётчик является интеллектуальным. Электронный прибор может лишь измерять и отображать значения. Интеллектуальный счётчик работает в составе информационной инфраструктуры: автоматически передаёт данные, принимает команды, синхронизирует время, фиксирует события и поддерживает регламентированный набор функций.

Что обычно умеет современный интеллектуальный прибор

• измерять активную и реактивную энергию в прямом и обратном направлениях;
• вести многотарифный учёт и профиль мощности по интервалам;
• передавать показания без обходчика по проводному или беспроводному каналу;
• регистрировать вскрытие крышки, воздействие магнитного поля, изменение схемы подключения и пропадание питания;
• хранить архивы и журналы событий с отметками времени;
• передавать параметры качества электроэнергии и диагностическую информацию;
• в зависимости от модели — выполнять дистанционное ограничение или восстановление питания.

NIST определяет интеллектуальную сеть как электроэнергетическую систему, использующую информационные технологии, двустороннюю защищённую связь и вычислительные средства по всей цепочке — от генерации до конечного потребителя. В такой архитектуре счётчик уже не финальная точка для цифр, а один из источников оперативных данных.^[7]

На промышленных объектах данные приборов учёта поступают в АСКУЭ, SCADA или систему энергоменеджмента. Это позволяет формировать балансы по вводам, секциям, цехам и отдельным технологическим линиям, выявлять пики нагрузки, контролировать лимиты и искать потери. Когда архивы построены корректно, энергетик перестаёт спорить с ощущениями и начинает работать с цифрами.

Преимущества и новая зона риска

Дистанционный учёт сокращает ручной труд, ускоряет сведение балансов и повышает прозрачность потребления. Однако вместе с интерфейсом связи появляется поверхность киберриска. Для интеллектуальной инфраструктуры важны аутентификация, защита каналов, управление ключами, журналирование, обновляемость и разграничение доступа. NIST выделяет кибербезопасность и приватность как самостоятельные требования к smart grid и advanced metering infrastructure.^[8]

9. Современные требования и российская практика

Требования к электросчётчику сегодня выходят далеко за рамки «крутится или не крутится». Прибор должен соответствовать утверждённому типу средства измерений, иметь действующую поверку, работать в заданных климатических условиях, обеспечивать требуемый класс точности и корректно взаимодействовать со схемой подключения.

Международный стандарт IEC 62052-11:2020 устанавливает общие требования и условия испытаний оборудования для измерения электрической энергии переменного и постоянного тока. Он охватывает функциональные, механические, электрические и маркировочные требования, а также устойчивость к электромагнитным и климатическим воздействиям.^[9]

В России переход к интеллектуальному учёту закреплён Федеральным законом № 522-ФЗ от 27.12.2018. Постановление Правительства РФ № 890 регулирует предоставление доступа к минимальному набору функций интеллектуальных систем учёта. Для приборов, допускаемых в эксплуатацию с 1 января 2022 года для коммерческого учёта на розничных рынках и коммунального электроснабжения, владельцы интеллектуальных систем должны обеспечивать предусмотренные функции и доступ к ним.^[10][11]

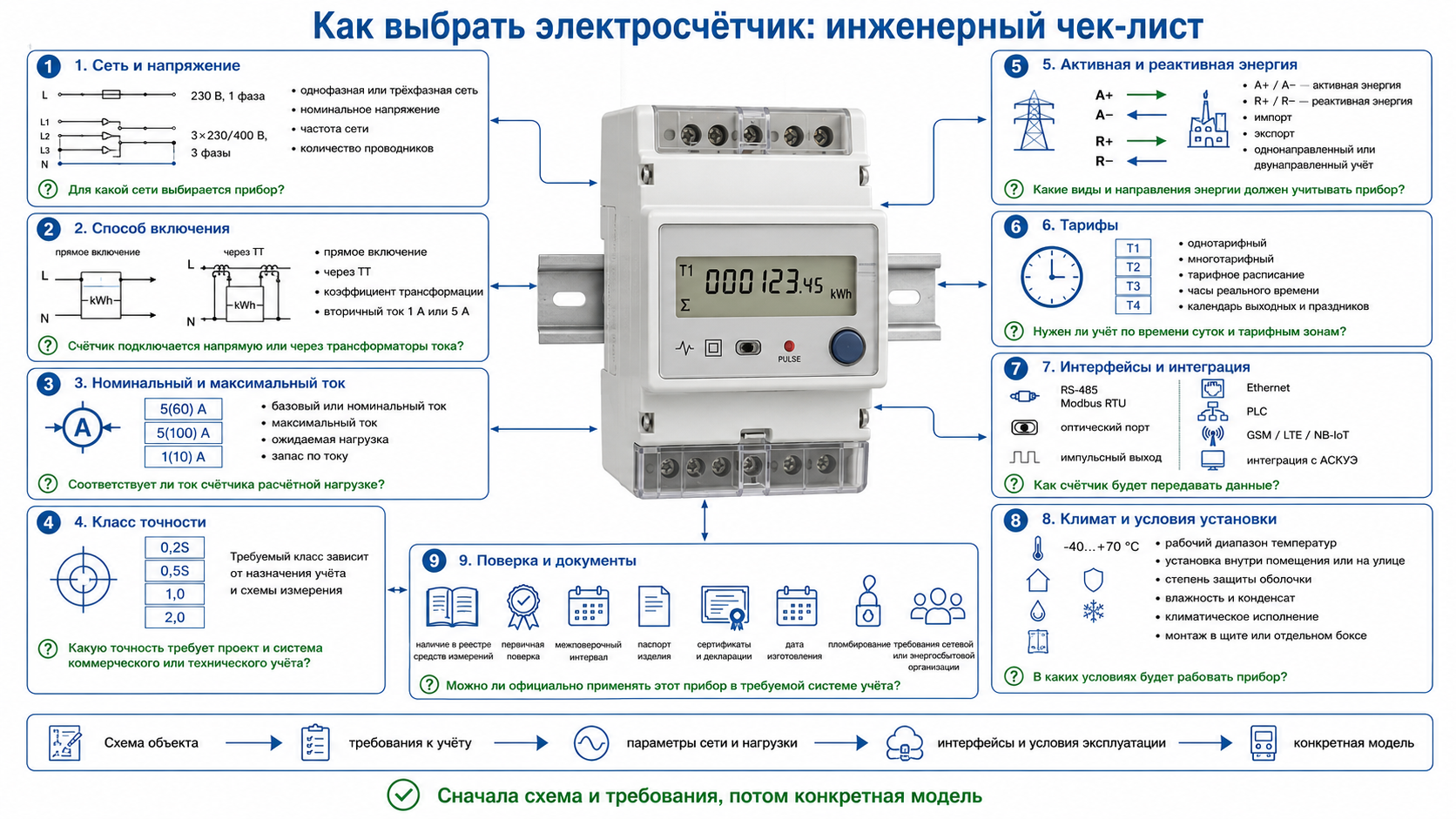

10. Как выбирать прибор учёта сегодня

История полезна не только для общего развития. Она наглядно показывает, почему современный счётчик нельзя выбирать по одному параметру — например, по максимальному току. Прибор должен соответствовать всей системе: сети, нагрузке, схеме измерения, требованиям к данным и условиям эксплуатации.

Основные параметры выбора:

1. Число фаз и номинальное напряжение. Однофазная или трёхфазная сеть, прямое измерение фазного напряжения либо подключение через трансформаторы напряжения.

2. Способ включения. Прямое включение для сравнительно небольших токов; трансформаторное или полукосвенное — через измерительные трансформаторы тока; косвенное — через трансформаторы тока и напряжения.

3. Номинальный и максимальный ток. Значения должны соответствовать схеме и ожидаемой нагрузке. Для трансформаторного счётчика ключевым становится вторичный ток 1 или 5 А и коэффициенты трансформации.

4. Класс точности. Выбирается по назначению точки учёта, проекту и нормативным требованиям. Завышенный класс без необходимости увеличивает стоимость, заниженный может сделать схему неприемлемой.

5. Виды энергии и направления. Активная/реактивная, приём/отдача, четыре квадранта — особенно важно при генерации, компенсации реактивной мощности и сложных балансах.

6.Тарифность и часы. Для многотарифного учёта требуются часы реального времени, тарифное расписание и корректная синхронизация.

7. Интерфейсы связи. Оптический порт, RS-485, Ethernet, PLC, GSM/LTE, радиоканал — важны не сами по себе, а совместимость с верхним уровнем и протоколом обмена.

8. Климат и исполнение. Температурный диапазон, влажность, степень защиты, место установки, качество электропитания и уровень электромагнитных воздействий.

9. Поверка и документы. Утверждённый тип, заводская поверка, паспорт, межповерочный интервал, пломбировка и возможность официального ввода в эксплуатацию.

Для промышленного объекта дополнительно проверьте:

• поддерживаемый протокол и карту регистров;
• возможность одновременного локального и удалённого опроса;
• глубину архива профилей и журналов событий;
• синхронизацию времени и поведение при пропадании связи;
• совместимость с существующей АСКУЭ, SCADA или диспетчерской системой;
• требования к трансформаторам тока, испытательным блокам и вторичным цепям;
• резерв по портам, адресам и пропускной способности линии связи.

11. Типичные ошибки при выборе и монтаже

Путать максимальный ток счётчика с расчётным током всей установки.

Маркировка 5(100) А не означает, что любой объект до 100 А можно подключить без проверки сечения проводников, аппаратов защиты и условий монтажа.

Игнорировать коэффициент трансформации.

При трансформаторном включении итоговые данные зависят от правильно заданных коэффициентов ТТ и ТН. Ошибка настройки превращает точный прибор в генератор красивых, но неверных цифр.

Выбирать интерфейс без проверки протокола.

Наличие RS-485 ещё не гарантирует совместимость. Требуются совпадение протокола, скорости, формата данных, адресации и карты регистров.

Объединять измерительные и силовые цепи без учёта помех.

Цепи связи, импульсные выходы и вторичные измерительные цепи нужно прокладывать и заземлять по проекту, особенно рядом с преобразователями частоты и силовой коммутацией.

Нарушать правила пломбировки и допуска.

Коммерческий учёт связан не только с электротехникой, но и с юридической значимостью показаний. Повреждённая пломба или неоформленная замена создают проблемы даже при идеально выполненном монтаже.

Оставлять систему без единого времени.

Несинхронизированные часы счётчиков и сервера дают смещение профилей нагрузки, тарифных зон и событий. На крупном объекте это усложняет баланс и расследование аварий.

Следующее поколение учёта будет развиваться не столько в сторону ещё одного знака после запятой, сколько в сторону системности. Электросчётчик станет одним из датчиков цифровой модели энергосистемы. Его данные будут использоваться для прогнозирования нагрузки, управления накопителями, зарядной инфраструктурой, собственной генерацией и гибкими тарифами.

В распределённых сетях особенно важен двусторонний учёт: потребитель всё чаще одновременно становится производителем. Солнечная электростанция, аккумулятор, электромобиль и управляемая нагрузка меняют направление и характер потоков энергии. Простой регистр «сколько взяли из сети» уже не описывает такую систему.

Одновременно возрастут требования к совместимости и защите данных. Международные серии IEC 62052, IEC 62053 и IEC 62056 развивают требования к измерению, испытаниям и обмену данными, а отраслевые рекомендации по кибербезопасности становятся столь же важными, как класс точности и электромагнитная совместимость.

И всё же фундаментальная задача останется прежней: измерить энергию честно, воспроизводимо и понятно всем участникам расчёта. Просто теперь между токовой цепью и строкой в платёжном документе находится не только диск с шестерёнками, а целая цифровая инфраструктура.

Заключение

блоками, каналами связи, сервером и программным обеспечением. За полтора столетия электросчётчик прошёл путь от лабораторной процедуры с электролитом и весами до интеллектуального прибора, который измеряет десятки параметров, хранит архивы и передаёт данные в автоматизированную систему. Каждое поколение решало задачу своего времени: химические приборы сделали электроэнергию измеряемым товаром, механические — массовым, электронные — точным и многотарифным, интеллектуальные — управляемым информационным ресурсом.

Для современного объекта важно рассматривать счётчик не отдельно, а как часть узла коммерческого или технического учёта: вместе со схемой подключения, трансформаторами тока, испытательными

Источники и нормативные материалы

1.         Smithsonian National Museum of American History — Edison chemical-type electric meter, ca. 1882.

2.         Engineering and Technology History Wiki (IEEE) — Electric Meter.

3.         IEEE-USA InSight — The History of Making the Grid Smart.

4.         The Henry Ford — H. Aron Meter, used by the Budapest General Electric Company, 1899.

5.         U.S. Patent US449003A — Oliver B. Shallenberger, Meter for Alternating Electric Currents.

6.         U.S. Patent US423210A — Otto Titus Bláthy, Electric Meter for Alternating Currents.

7.         NIST — Smart Grid Communications.

8.         NISTIR 7628 Rev. 1 — Guidelines for Smart Grid Cybersecurity.

9.         IEC 62052-11:2020 — Electricity metering equipment. General requirements, tests and test conditions.

10.     Федеральный закон от 27.12.2018 № 522-ФЗ.

11.     Постановление Правительства РФ от 19.06.2020 № 890 (с изменениями).

12.       Shaul Katzir. Hermann Aron’s Electricity Meters: Physics and Invention in Late Nineteenth-Century Germany. Historical Studies in the Natural Sciences, 2009.
