Как согласовать резонансный контур, температурный профиль и работу силового инвертора, чтобы установка грела металл, а не воздух, кабели и собственные ошибки управления.

Зачем индукционной установке ПЛК, если инвертор и так умеет регулировать мощность

Индукционный нагрев часто воспринимают как почти идеальный способ передачи энергии: переменное магнитное поле создаёт вихревые токи непосредственно в металлической заготовке, и тепло рождается там, где оно нужно технологу. Нет массивного нагревательного элемента, нет длинной цепочки теплопередачи через стенки печи, воздух и оснастку. На бумаге всё выглядит безупречно.

На производстве картина сложнее. Заготовка нагревается, меняются её удельное сопротивление и магнитные свойства, дрейфует резонансная частота, изменяется коэффициент электромагнитной связи с индуктором. Одновременно оператор меняет сортамент, скорость конвейера и требуемый температурный профиль. Если система управления реагирует только на уже возникшее отклонение температуры, часть энергии неизбежно уходит в циркулирующие реактивные токи, перегрев индуктора, длительные переходные процессы и брак.

Задача ПЛК — не просто включить генератор и вывести на HMI красивую цифру температуры. Контроллер должен связать технологический рецепт, состояние силовой части, резонансный режим, охлаждение, перемещение заготовки и диагностику в единую последовательность. Именно на этом уровне появляются реальные резервы повышения КПД.

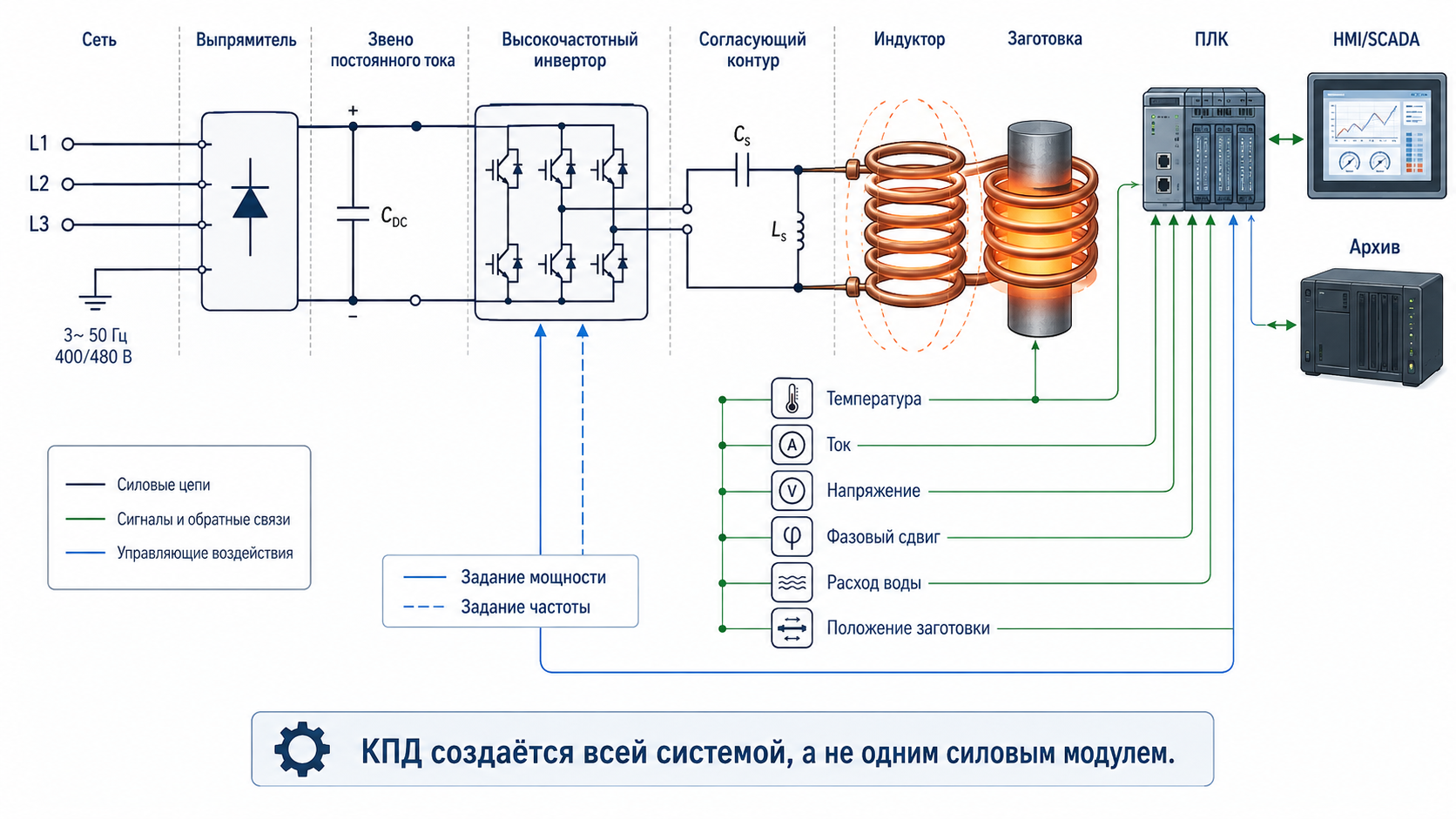

Как работает индукционный нагрев и где теряется энергия

Индуктор создаёт переменное магнитное поле. В проводящей заготовке возникают вихревые токи, а их омические потери превращаются в тепло. Для ферромагнитных материалов до температуры магнитного перехода добавляются потери, связанные с перемагничиванием. Глубина проникновения тока зависит от частоты, электрического сопротивления и магнитной проницаемости материала: чем выше частота, тем сильнее ток вытесняется к поверхности.

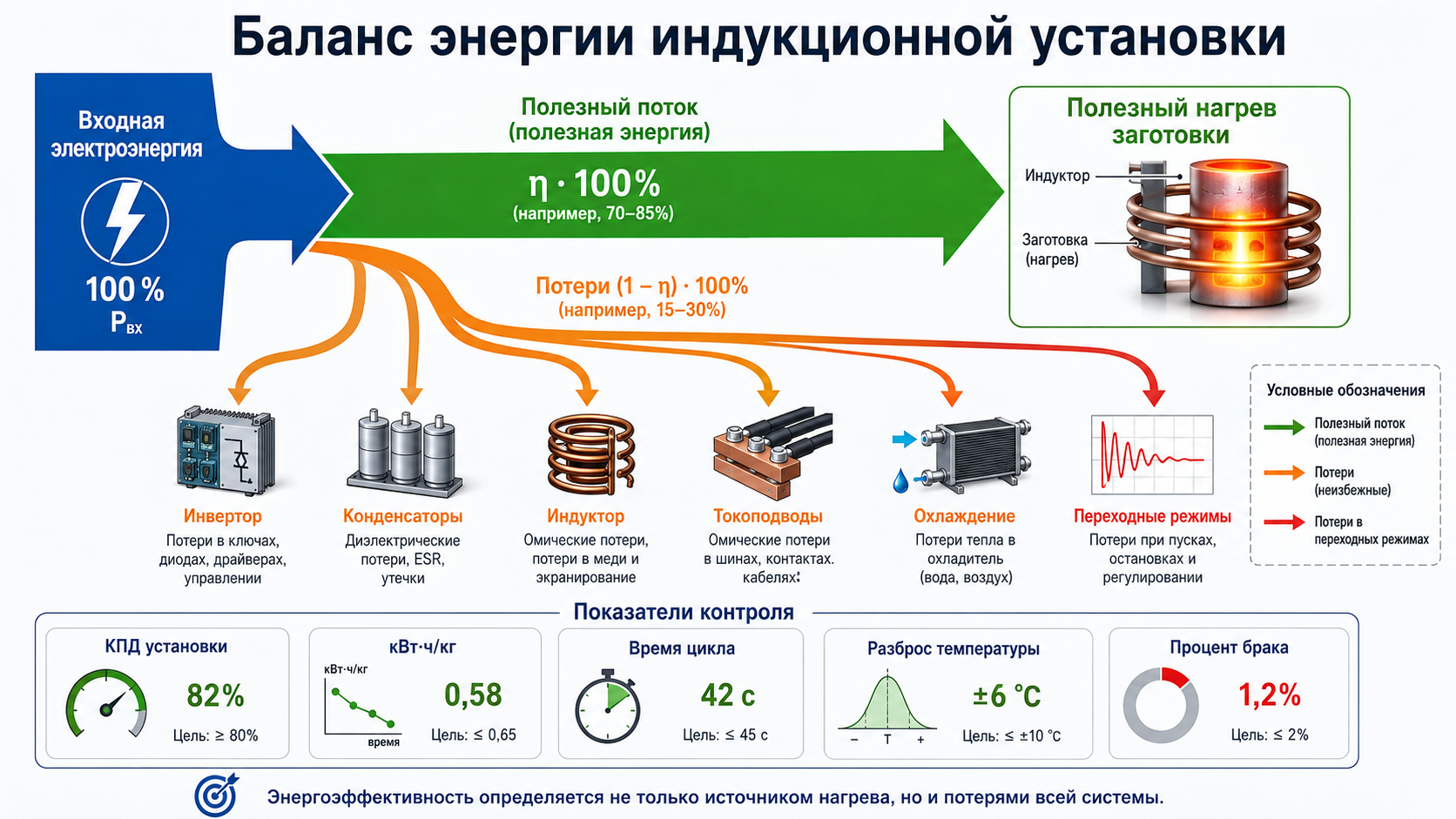

Полезный нагрев формируется внутри детали, но электрическая энергия проходит через несколько узлов. Каждый из них добавляет собственные потери:

·       выпрямитель и звено постоянного тока — проводниковые и коммутационные потери;

·       силовой инвертор — потери проводимости и переключения ключей;

·       согласующие конденсаторы и шины — диэлектрические и омические потери;

·       индуктор — нагрев медной трубки, контактных соединений и токоподводов;

·       система охлаждения — потребление насосов, вентиляторов и теплообменников;

·       неидеальная связь «индуктор–заготовка» — поле есть, а полезная мощность передаётся хуже;

·       переходные режимы — время и энергия, потраченные на поиск рабочей точки, разгон и стабилизацию.

Поэтому оценивать только КПД инвертора недостаточно. Для производства важнее удельное энергопотребление в кВт·ч/кг, длительность цикла, равномерность температуры, доля брака и стабильность режима при смене заготовки.

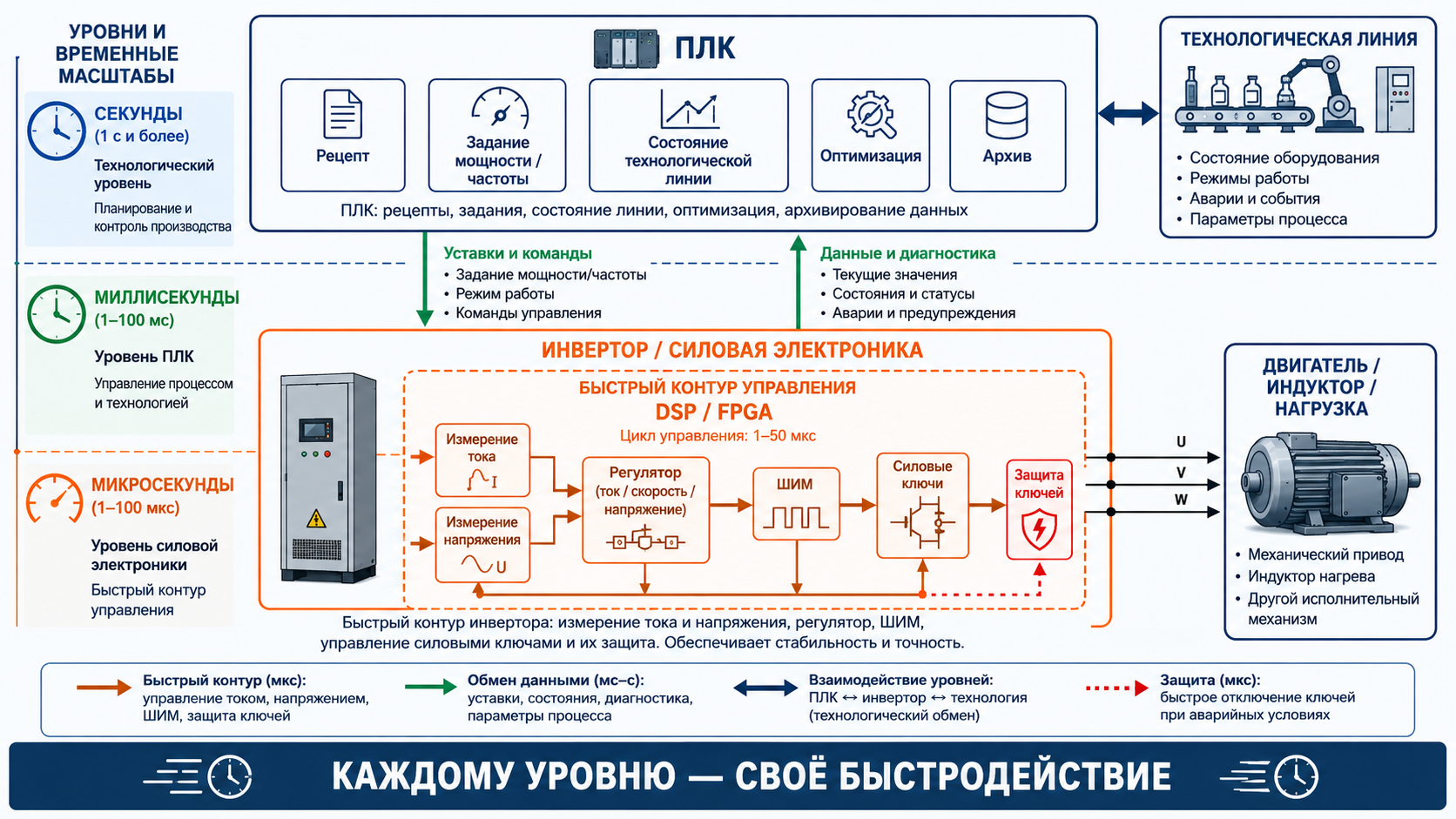

Архитектура управления: что делает инвертор, а что — ПЛК

В грамотно спроектированной системе обязанности разделены по быстродействию. Контур, который должен реагировать за микросекунды и миллисекунды, реализуют в драйверах, DSP, FPGA или специализированном контроллере инвертора. ПЛК работает на уровне технологической координации: задаёт мощность и частоту, выбирает профиль нагрева, контролирует разрешения, переключает режимы, анализирует тренды и передаёт данные в HMI/SCADA.

Типовой обмен между ПЛК и генератором включает:

·       команды «Готовность», «Пуск», «Останов», «Сброс аварии»;

·       задание активной мощности, частоты или допустимого диапазона перестройки;

·       фактические ток, напряжение, мощность, частоту и фазовый угол;

·       состояние силовых ключей, звена постоянного тока и системы охлаждения;

·       коды предупреждений, аварий и ограничений;

·       признак устойчивого резонансного режима.

Связь может быть дискретной и аналоговой, но для современных установок чаще используется промышленная сеть: PROFINET, EtherCAT, EtherNet/IP, Modbus TCP или интерфейс производителя. При этом критические блокировки — расход охлаждения, перегрев, открытая дверь, замыкание на землю — целесообразно дублировать аппаратными цепями безопасности.

Резонансная частота — главный рычаг повышения КПД

Индуктор и компенсирующая батарея образуют колебательный контур. В упрощённом виде его резонансная частота определяется выражением f0 = 1 / (2π√(LC)). В точке резонанса реактивные составляющие токов индуктивности и ёмкости взаимно компенсируются. Инвертор работает ближе к активной нагрузке, а значительная реактивная мощность циркулирует внутри контура, не перегружая источник питания.

Проблема в том, что L и эквивалентное сопротивление нагрузки не являются постоянными. На них влияют:

·       температура и магнитная проницаемость металла;

·       геометрия, масса и марка материала;

·       зазор между заготовкой и индуктором;

·       наличие нескольких деталей в рабочей зоне;

·       состояние конденсаторов и токоподводов;

·       изменение охлаждения и температуры самого индуктора.

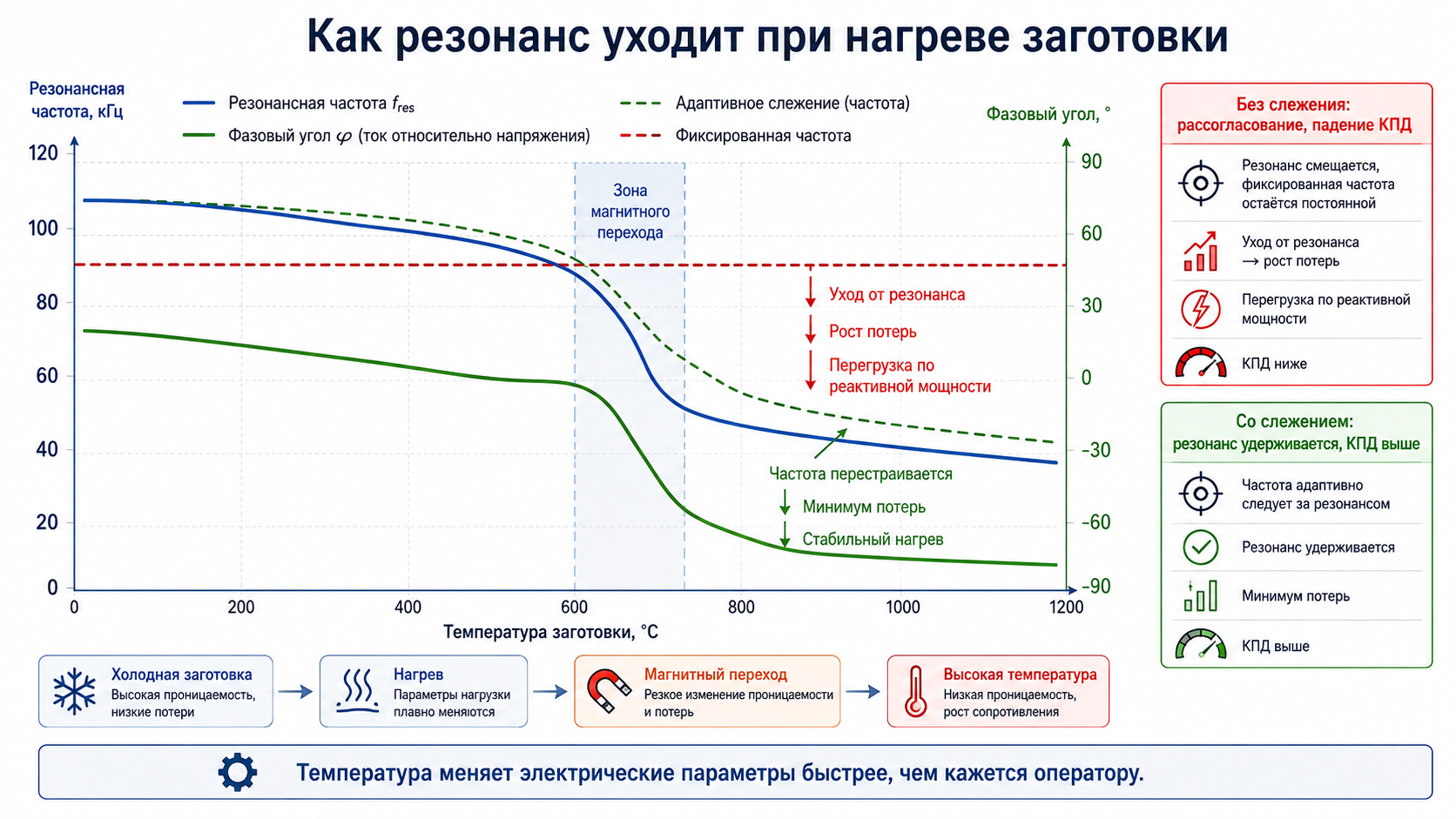

Особенно заметная перестройка происходит при прохождении точки Кюри. Для чистого железа она находится примерно около 770 °C; для сталей и сплавов значение и характер перехода отличаются. Магнитная проницаемость резко снижается, нагрузка для инвертора меняется, и фиксированная частота перестаёт соответствовать оптимальной рабочей точке.

Поэтому эффективный алгоритм должен не ждать падения температуры, а отслеживать электрическое состояние контура: фазовый сдвиг между током и напряжением, отношение активной и полной мощности, эквивалентный импеданс и направление изменения резонансной частоты.

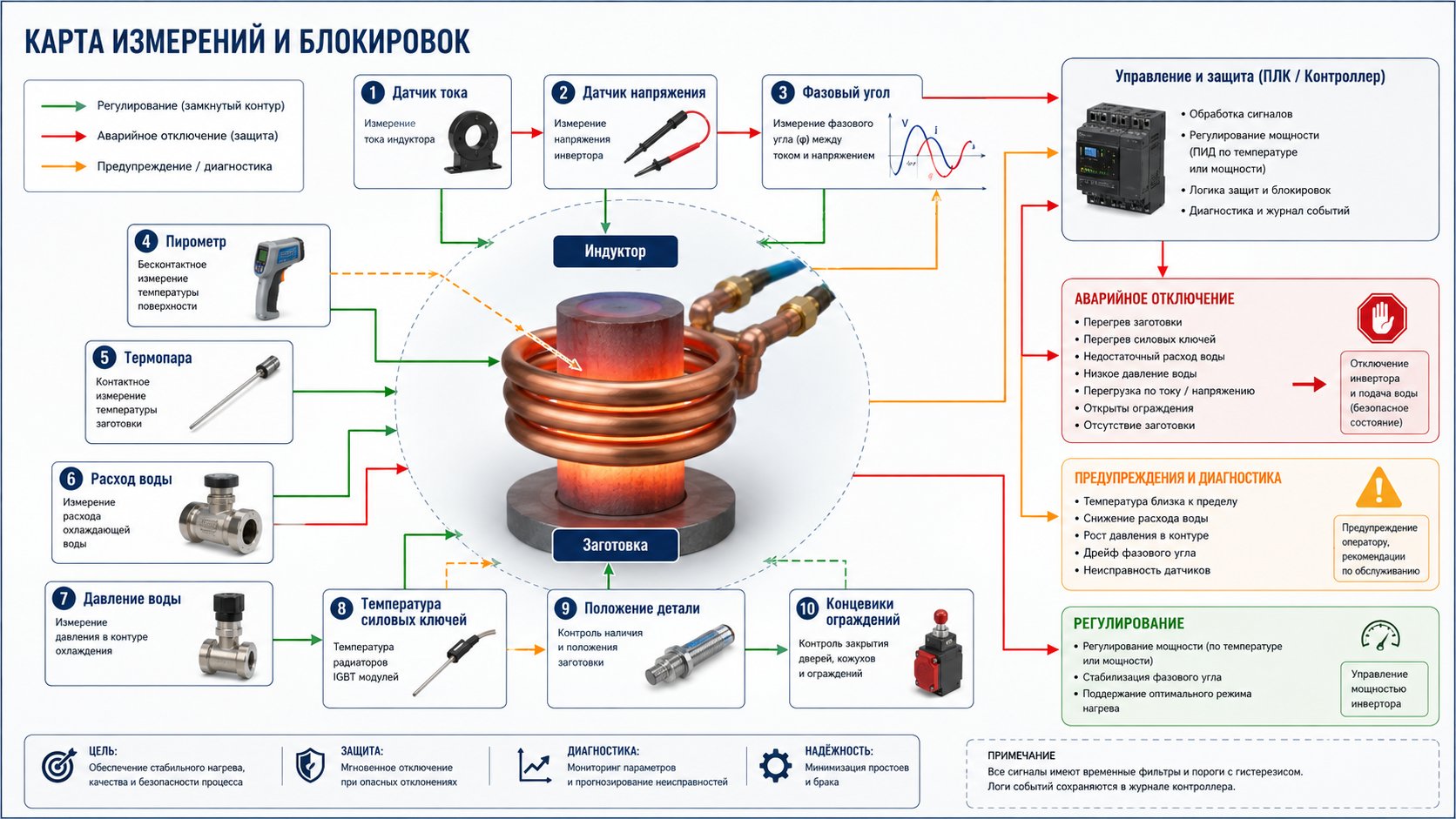

Какие данные нужны ПЛК для эффективного управления

Качество алгоритма ограничено качеством измерений. Нельзя удерживать резонанс по одной температуре, если электрические параметры контура не измеряются или приходят в ПЛК с большой задержкой. Минимальный набор сигналов зависит от мощности установки, но в промышленной системе обычно контролируют несколько групп параметров.

Сигналы высокой частоты не обязательно передавать в ПЛК «сырыми». Контроллер инвертора может рассчитывать действующие значения, фазу, спектральные признаки и эквивалентный импеданс, а ПЛК получает уже подготовленные технологические параметры с отметкой качества и времени.

От фиксированной программы к интеллектуальному управлению

Алгоритмы управления можно представить как несколько уровней зрелости. Каждый следующий уровень не отменяет предыдущий, а добавляет прогноз, адаптацию или оптимизацию. Даже MPC не спасёт установку, если неправильно выбран индуктор или датчик температуры смотрит в окалину вместо металла.

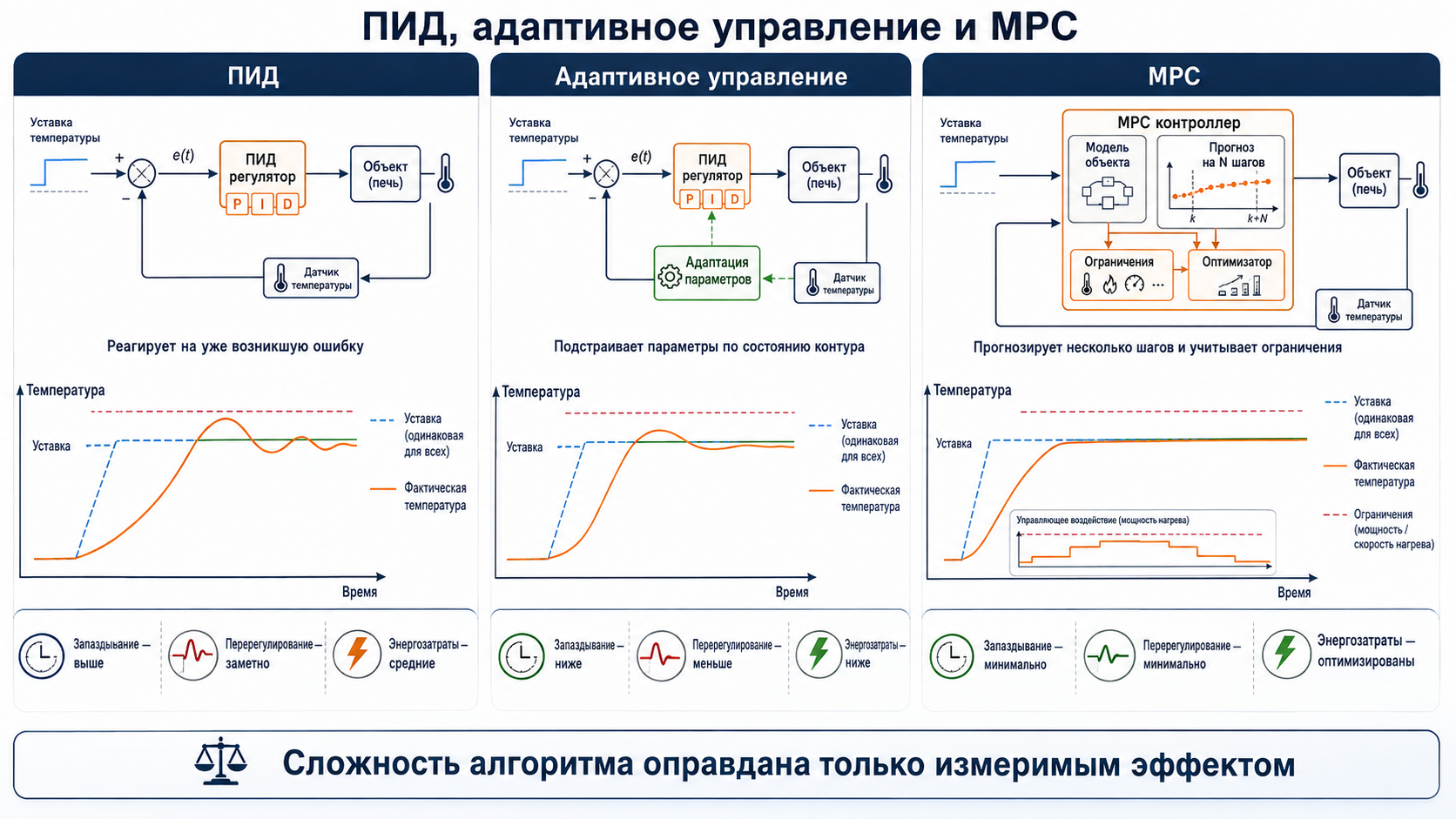

ПИД-регулятор: рабочая база, но не универсальный ответ

ПИД остаётся основным инструментом промышленной автоматизации. Он понятен, детерминирован и легко диагностируется. Для установившегося нагрева одинаковых деталей правильно настроенный каскад «температура → мощность → частота» часто обеспечивает достаточную точность.

Слабое место проявляется в переходах. При загрузке холодной детали, изменении зазора или прохождении точки Кюри модель объекта резко меняется. Коэффициенты, настроенные для одной зоны, становятся слишком «мягкими» или, наоборот, вызывают колебания. Простое увеличение усиления ускоряет реакцию, но повышает риск перерегулирования и перегрузки инвертора.

Адаптивное слежение за резонансом

Практичный алгоритм не обязан строить сложную нейросеть. Во многих случаях достаточно на каждом цикле вычислять признак рассогласования — например, фазовый угол — и изменять частоту небольшими шагами в сторону уменьшения реактивной составляющей. Скорость перестройки ограничивают, чтобы не вызвать рыскание и не выйти за безопасную область переключения силовых ключей.

Более развитый вариант идентифицирует эквивалентные R и L нагрузки. Тогда ПЛК или контроллер инвертора может прогнозировать, куда сместится резонанс при текущем темпе нагрева, и менять частоту упреждающе.

MPC: управление с прогнозом и ограничениями

Model Predictive Control на каждом шаге использует модель процесса, текущее состояние и прогноз на несколько шагов вперёд. Алгоритм ищет такую последовательность мощности, частоты и, при необходимости, скорости транспортирования, которая приблизит температуру к профилю и одновременно не нарушит ограничения по току, напряжению, скорости нагрева и охлаждению. В работу передаётся только первое воздействие, затем расчёт повторяется с новыми измерениями.

В исходном материале приводится оценка снижения перерегулирования на 40–60% по сравнению с ПИД для сложных профилей. Это не универсальная гарантия: результат зависит от модели, горизонта прогнозирования, качества датчиков, мощности и динамики конкретной установки. Практическая ценность MPC заключается в другом — он умеет учитывать ограничения заранее, а не после срабатывания защиты.

Нейросети и эволюционные оптимизаторы: где они действительно полезны

В исследовательских работах применяются нейронные сети и биоинспирированные методы оптимизации. Исходный материал упоминает алгоритм Decision-based Squirrel Control с временем выхода на режим 0,075 с и установившейся погрешностью 0,29% на описанном стенде. Такие значения следует воспринимать как результат конкретного эксперимента, а не как типовой показатель промышленной линии.

Для действующего производства разумнее использовать интеллектуальные алгоритмы в одной из трёх ролей:

·       оценка параметров нагрузки и начальной температуры по косвенным признакам;

·       подбор коэффициентов и профиля мощности между производственными циклами;

·       поиск аномалий по трендам импеданса, спектру тока и температуре оборудования.

Критические функции безопасности и резервный режим должны оставаться прозрачными и детерминированными. Если модель перестала доверять данным, установка обязана перейти на проверенный ограниченный рецепт или безопасно остановиться.

SiC и GaN: аппаратная основа для снижения потерь

Алгоритм не может компенсировать физические потери силового модуля. Широкозонные полупроводники — карбид кремния SiC и нитрид галлия GaN — позволяют уменьшать коммутационные потери и работать на более высоких частотах по сравнению с традиционными кремниевыми ключами в подходящих диапазонах мощности.

В исходном материале рассматривается диапазон 10–100 кГц и указывается, что потери переключения могут быть в несколько раз ниже, чем у IGBT. Конкретное преимущество зависит от топологии, напряжения, тока, частоты, драйвера, паразитных индуктивностей и охлаждения. Неправильная разводка шин способна «съесть» часть выигрыша быстрее, чем маркетинговая брошюра успеет сообщить о рекордном КПД.

Высокая частота коммутации не означает, что ПЛК должен работать с тем же периодом. Быстрые измерения и управление ключами остаются внутри преобразователя. В ПЛК передаются усреднённые и диагностические параметры, достаточные для технологической оптимизации.

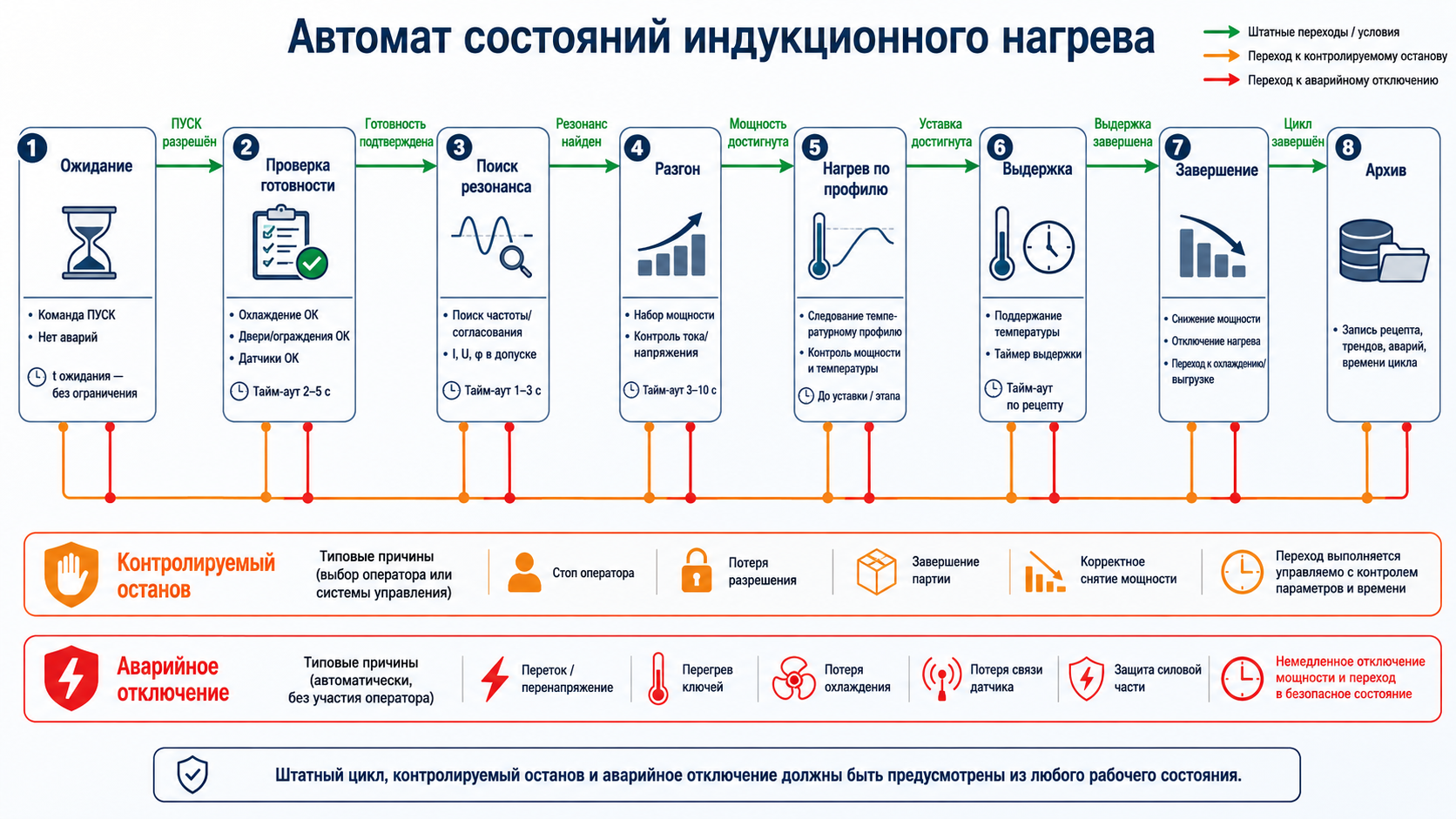

Практический алгоритм ПЛК: от проверки готовности до завершения цикла

Надёжная программа строится не как один большой ПИД, а как автомат состояний. Для одиночной или конвейерной установки можно использовать следующую последовательность.

1. Ожидание. Проверка связи с инвертором, готовности охлаждения, защитных ограждений, положения механизмов и выбранного рецепта.

2. Идентификация заготовки. Определение типа, массы, начальной температуры, положения и допустимого диапазона параметров.

3. Предварительный поиск резонанса. Маломощный тестовый импульс или сканирование частоты в безопасном диапазоне с оценкой фазового угла и импеданса.

4. Разгон мощности. Ограниченный градиент мощности, контроль токов и температуры индуктора, переход от стартовой частоты к рабочей.

5. Ведение профиля. Каскадное регулирование или MPC по температуре, мощности и частоте с учётом технологических ограничений.

6. Прохождение критической зоны. Ускоренная адаптация при резком изменении магнитных свойств; отдельные коэффициенты или модель для зоны Кюри.

7. Выдержка и выравнивание. Снижение мощности, контроль равномерности температуры и минимизация перерегулирования.

8. Завершение. Плавное снятие мощности, сохранение параметров цикла, разрешение на выгрузку и продолжение охлаждения.

9. Диагностика результата. Запись удельной энергии, времени цикла, максимальных токов, отклонения температуры и признаков деградации.

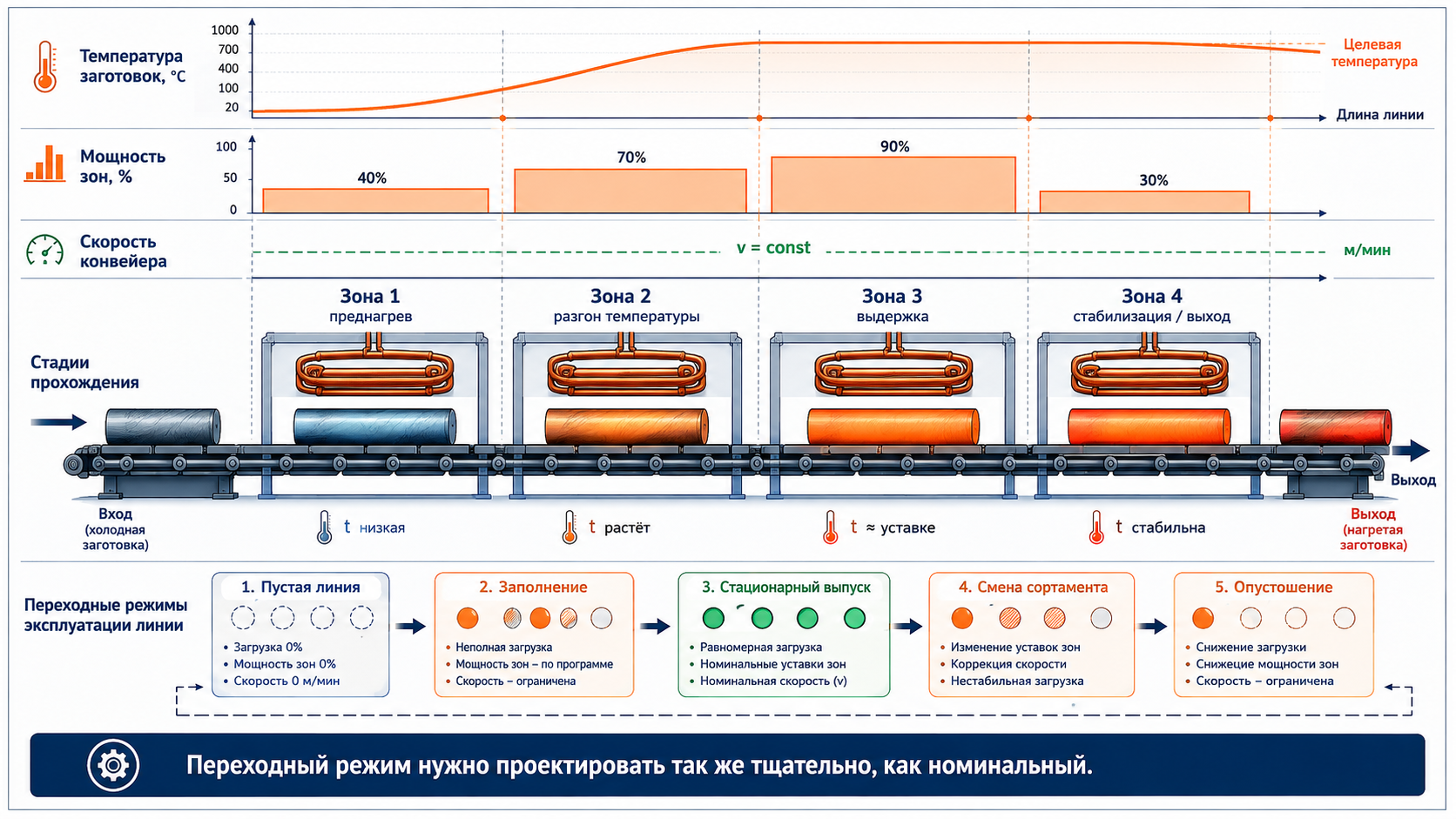

Оптимизация переходных режимов конвейерной установки

В методической или конвейерной установке внутри зоны нагрева одновременно находятся несколько заготовок на разных стадиях. Управление становится многомерной задачей: изменение мощности влияет сразу на несколько деталей, а изменение скорости перемещает весь температурный профиль.

При пуске, останове и смене сортамента стационарный режим нарушается. Алгоритм должен заранее определить технологический приоритет:

·       сохранить темп выдачи заготовок;

·       удержать температуру каждой детали в допуске;

·       минимизировать суммарную энергию;

·       не допустить перегрузки инвертора и системы охлаждения.

На практике удобно разделить задачу на координационный и локальные уровни. Координационный алгоритм рассчитывает скорость конвейера и общий лимит мощности. Локальные регуляторы распределяют мощность по зонам и удерживают резонанс. Для пуска формируется отдельный профиль заполнения линии; для остановки — профиль контролируемого опустошения, чтобы последние детали не оказались недогретыми или перегретыми.

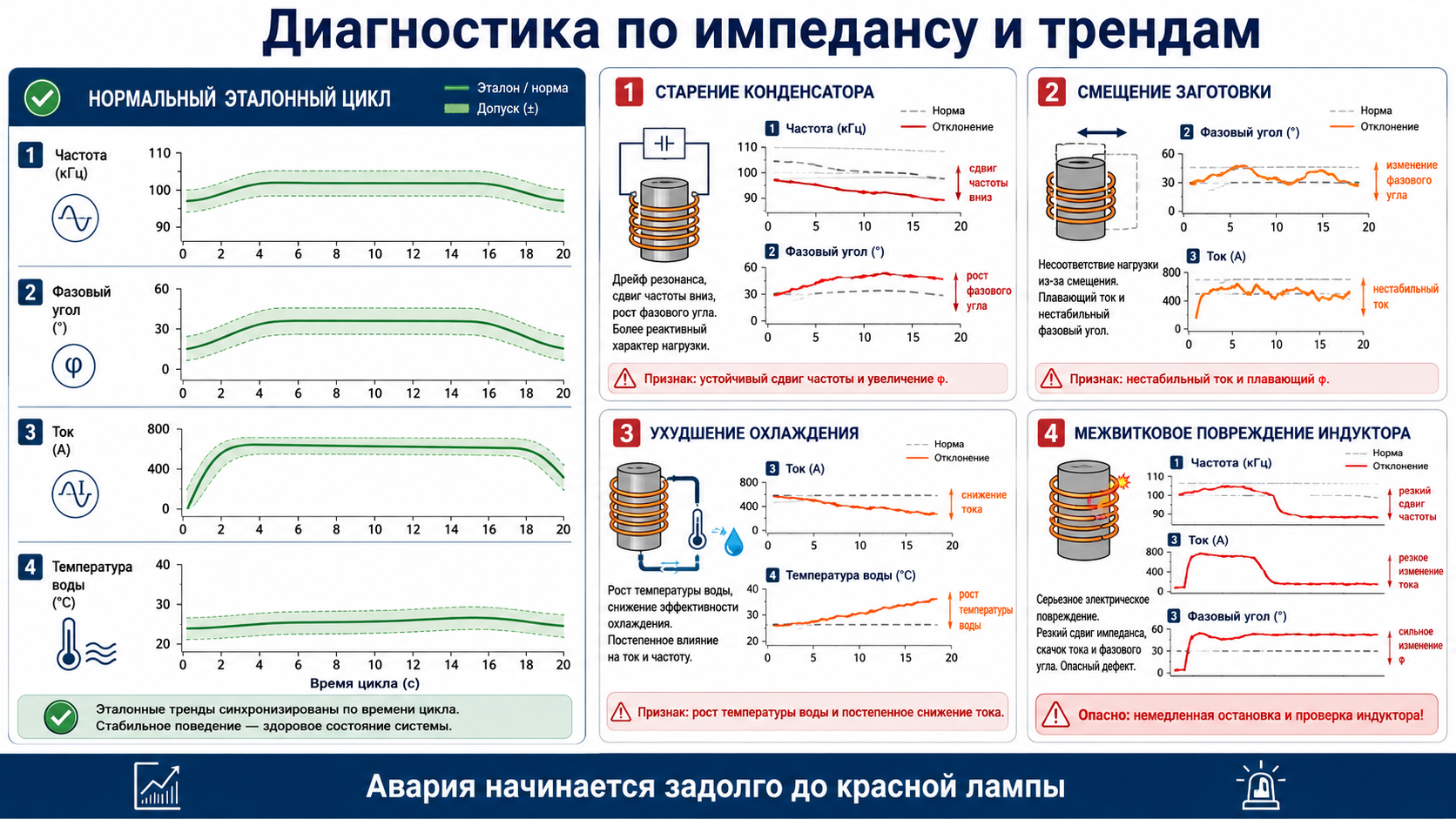

Предиктивное обслуживание по электрическим параметрам контура

Индукционная установка сама создаёт много диагностической информации. Деградация компенсирующих конденсаторов, ослабление контакта, смещение детали, загрязнение индуктора и начало межвиткового повреждения меняют импеданс, фазовый угол, распределение токов и тепловую картину. Эти признаки можно увидеть раньше, чем появится аварийное отключение.

Полезно архивировать не только аварии, но и нормальные эталонные циклы. Для каждого рецепта сохраняют:

·       частоту резонанса в начале, середине и конце нагрева;

·       фазовый угол и реактивную мощность;

·       максимальный и средний ток индуктора;

·       температуру охлаждающей воды на входе и выходе;

·       время выхода на режим и удельную энергию;

·       положение заготовки и фактический зазор, если он измеряется.

Облачная IoT-платформа не является обязательным условием. Для многих предприятий достаточно локального сервера, промышленной базы данных и аналитики в SCADA. При подключении внешнего сервиса необходимо разделять технологическую сеть и корпоративный контур, использовать одностороннюю передачу данных или защищённый шлюз и не делать облако частью цепи аварийного управления.

Как внедрить алгоритм на действующей установке

Повышение КПД начинается не с покупки «интеллектуального» контроллера, а с измеримого базового состояния. Иначе улучшение невозможно доказать, а алгоритм превращается в ещё один красивый график на панели.

1. Зафиксировать исходные показатели

·       кВт·ч на деталь или килограмм продукции;

·       время цикла и производительность;

·       разброс температуры по поверхности и по партиям;

·       частота аварий, ручных корректировок и брака;

·       температура индуктора, конденсаторов и охлаждающей воды.

2. Проверить измерительный тракт

Пирометр должен видеть контролируемую поверхность, учитывать коэффициент излучения и не ловить отражение от раскалённой оснастки. Трансформаторы тока и датчики напряжения должны иметь достаточную полосу. Сигналы должны быть синхронизированы, иначе вычисленный фазовый угол окажется красивой, но неверной цифрой.

3. Разделить контуры по быстродействию

Быстрый токовый контур оставляют в инверторе. В ПЛК реализуют автомат состояний, технологический регулятор, адаптацию уставок и ограничения. Интервал обновления данных согласуют с динамикой процесса, а не с максимальной паспортной скоростью сети.

4. Внедрять по уровням

·       сначала — надёжное резонансное слежение и диагностика;

·       затем — feedforward по параметрам заготовки;

·       после накопления данных — адаптивная идентификация;

·       MPC или модели машинного обучения — только после валидации базовой модели и критериев эффекта.

5. Провести FAT и SAT на переходных режимах

Проверять только установившийся нагрев недостаточно. В программу испытаний включают холодный пуск, горячий повторный пуск, отсутствие детали, смещение заготовки, ухудшение охлаждения, смену рецепта, потерю связи, отказ датчика температуры и прохождение точки Кюри.

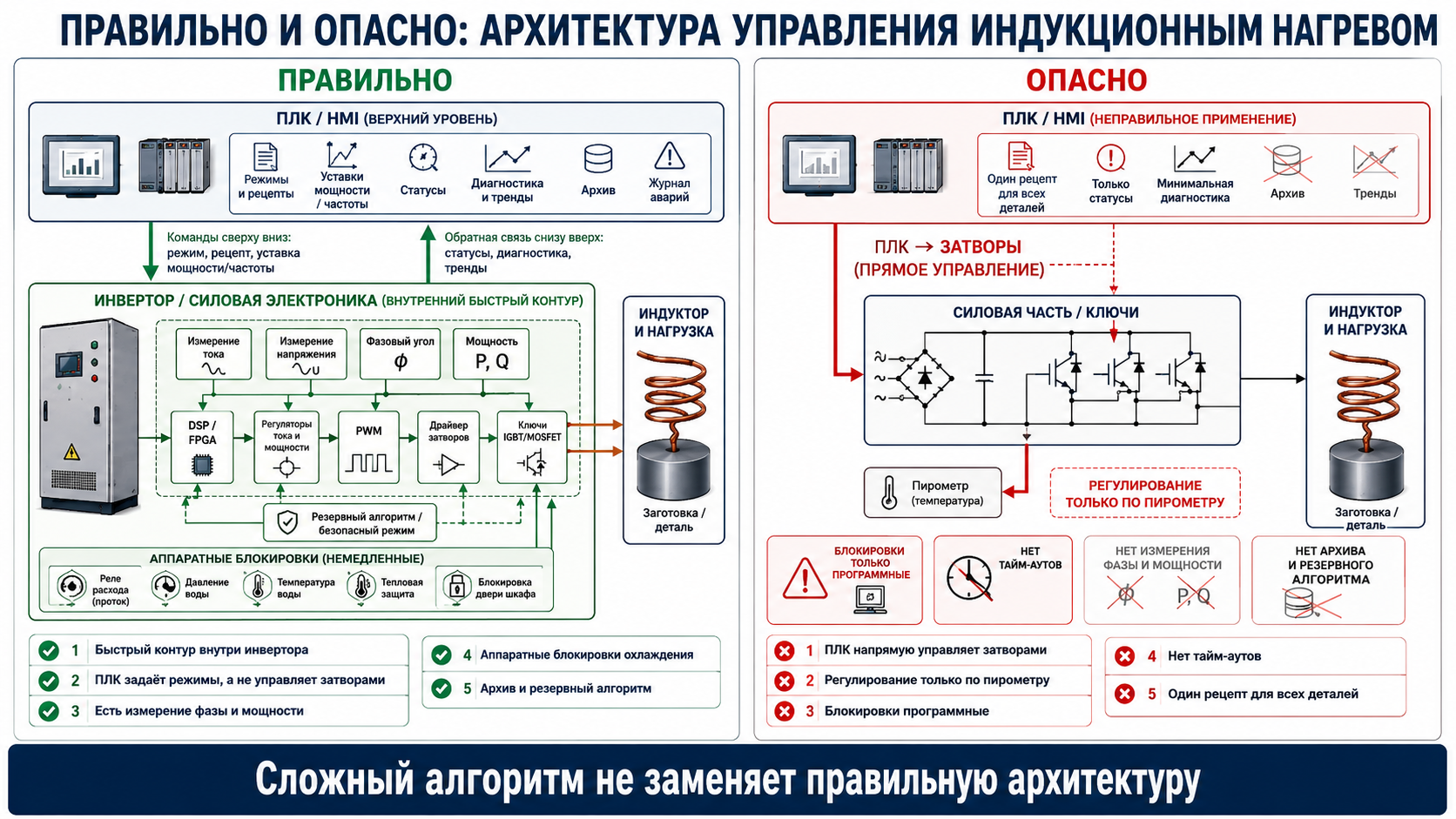

Типичные ошибки проектирования и программирования

Регулирование только по температуре. Температура — запаздывающий параметр. Без электрических измерений система поздно замечает уход от резонанса.

Прямое управление силовыми ключами из обычного ПЛК. Недостаточное быстродействие и детерминированность создают риск повреждения преобразователя.

Один набор ПИД-коэффициентов на весь цикл. Динамика холодной заготовки и металла около точки Кюри существенно различается.

Нет ограничений скорости изменения мощности и частоты. Регулятор может попасть в неустойчивую область или перегрузить контур.

Игнорирование охлаждения. Хороший температурный профиль детали не компенсирует перегретый индуктор и деградирующие конденсаторы.

Нет контроля качества данных. Обрыв пирометра или зависшее значение воспринимаются как реальная температура.

Сложный алгоритм без резервного режима. При ошибке модели установка должна безопасно продолжить ограниченный цикл или остановиться.

Оценка эффекта только по пиковой мощности. Нужно сравнивать удельную энергию, цикл, качество и производительность.

Как доказать повышение КПД

Технический эффект следует подтверждать сравнением одинаковых партий и технологических условий. Базовая формула КПД η = Qполезн / Eвход удобна для стенда, но на производстве полезное тепло не всегда можно измерить напрямую. Поэтому используют набор эксплуатационных KPI.

Сравнение проводят на нескольких режимах: номинальная серия, холодный пуск, смена сортамента и работа на частичной производительности. Если новый алгоритм уменьшил перерегулирование, но увеличил цикл и расход энергии, это не оптимизация, а перенос проблемы в соседний столбец отчёта.

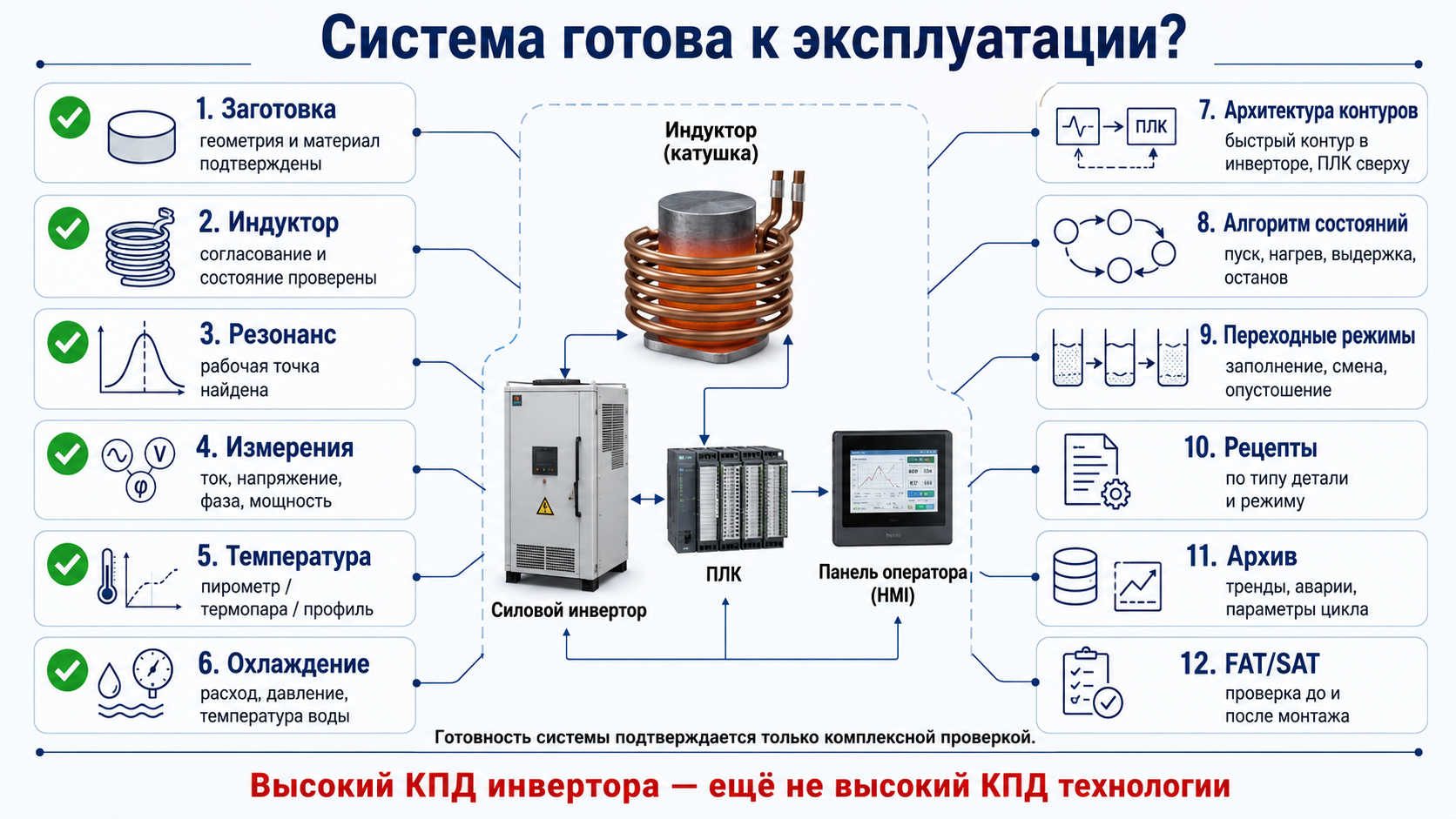

Инженерный чек-лист проекта

·       ☐ Определены типы заготовок, диапазоны массы, геометрии и температуры на входе.

·       ☐ Выбраны индуктор, частота и согласующий контур для реального диапазона нагрузки.

·       ☐ Разделены быстрые контуры инвертора и технологические функции ПЛК.

·       ☐ Измеряются ток, напряжение, активная/реактивная мощность и фазовый угол.

·       ☐ Температурный канал проверен по диапазону, быстродействию и коэффициенту излучения.

·       ☐ Охлаждение имеет контроль расхода, давления, температуры и аппаратные блокировки.

·       ☐ Программа построена как автомат состояний с тайм-аутами и диагностикой.

·       ☐ Есть отдельные режимы пуска, смены сортамента, точки Кюри и завершения цикла.

·       ☐ Параметры рецептов версионируются и защищены от случайного изменения.

·       ☐ Архивируются KPI цикла и эталонные электрические параметры.

·       ☐ Предусмотрен резервный режим при недостоверной модели или потере связи.

·       ☐ FAT/SAT включают переходные процессы и имитацию отказов.

Пример логики для нагрева стальной заготовки

Рассмотрим условную линию, где стальная заготовка должна нагреваться по двухступенчатому профилю. На первой ступени важна скорость, на второй — точность и равномерность. Алгоритм может работать так:

1.     после подтверждения заготовки выполняется маломощный поиск резонанса;

2.     мощность плавно увеличивается по ограниченному градиенту;

3.     до заданной температуры действует feedforward по массе и начальной температуре;

4.     регулятор фазового угла удерживает резонанс, не позволяя технологическому контуру вывести частоту за безопасные пределы;

5.     в зоне изменения магнитных свойств включается другой набор параметров модели и уменьшается допустимый шаг частоты;

6.     на участке выдержки MPC или каскадный ПИД снижает мощность заранее, чтобы не получить перерегулирование;

7.     после завершения нагрева инвертор отключается, но охлаждение продолжает работать по таймеру и температуре оборудования;

8.     в архив записываются энергия, время цикла, резонансная частота и отклонение температуры.

Такой подход не требует обязательно использовать нейросеть. Основной выигрыш часто дают корректное разделение контуров, измерение фазового состояния, управление переходами и накопление данных для последующей настройки.

Вывод

Индукционный нагрев уже по своей физике способен передавать энергию в заготовку эффективнее многих традиционных методов. Но высокий технологический КПД появляется только тогда, когда силовой преобразователь, резонансный контур, индуктор, заготовка, охлаждение и алгоритм управления рассматриваются как одна система.

ПИД-регулятор остаётся надёжной базой. Адаптивное слежение за резонансом уменьшает электрические потери. Feedforward компенсирует известные изменения загрузки. MPC помогает вести сложный температурный профиль и заранее учитывать ограничения. Нейросетевые и эволюционные методы полезны как идентификаторы, оптимизаторы и инструменты диагностики, но требуют проверяемого резервного режима.

Главный практический принцип прост: сначала измерить реальную установку, затем исправить архитектуру и измерения, после этого внедрять адаптацию и прогноз. Иначе «интеллектуальный» алгоритм будет очень умно компенсировать ошибки, которых вообще не должно было быть.
