Индексы пожаробезопасности кабелей: нг, LS, HF, FR, LTx - расшифровка и применение

Коротко о пользе материала. Статья помогает быстро разобраться, что означают пожарные индексы в марке кабеля, чем отличаются нг(A)-LS, нг(A)-FRLS и нг(A)-FRHF, где они применяются и почему замена кабеля «на почти такой же» иногда превращается не в экономию, а в технический риск.

Вступление: зачем вообще нужны эти буквы в марке кабеля

Кабельная маркировка редко выглядит дружелюбно. На барабане может быть написано что-то вроде ВВГнг(A)-FRLS 3х2,5, и неподготовленный человек видит не техническую информацию, а набор букв, который будто специально придумали для проверки терпения снабженца.

Но в этих индексах нет случайных символов. Они показывают, как кабель поведет себя при пожаре: будет ли он распространять горение, сколько дыма выделит, сохранит ли работоспособность в огне, выделит ли токсичные или коррозионно-активные продукты горения. Для проектировщика, монтажника, инженера АСУ ТП и заказчика это не «бумажная формальность», а вопрос безопасности людей, оборудования и всего объекта.

Особенно важно правильно читать пожарные индексы там, где кабели прокладываются группами: в лотках, шахтах, электрощитовых, серверных, технических этажах, производственных помещениях, системах пожарной автоматики и СОУЭ. Один неверно подобранный тип кабеля может пройти через закупку, монтаж и даже приемку, но в аварийной ситуации проявить себя совсем не так, как от него ожидали.

Что регулирует ГОСТ 31565-2012

Основной документ, на который ориентируются при выборе пожарного исполнения кабелей для зданий и сооружений, - ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности». Он вводит классификацию кабельных изделий по показателям пожарной опасности, описывает требования и указывает преимущественные области применения.

Для практики это означает простую вещь: нельзя выбирать кабель только по сечению, количеству жил и цене. Нужно учитывать условия прокладки, назначение цепи, количество кабелей в трассе, требования проекта и категорию объекта. Кабель для обычной силовой линии, кабель для пожарной сигнализации и кабель для ЦОД - это не одна и та же история, даже если внешне они похожи.

Профессиональный ориентир. В спецификации важно проверять не только «ВВГ» или «КПС», но и хвост марки после базового обозначения: нг(A), LS, HF, FR, LTx. Именно там спрятана пожарная логика кабеля.

Индекс «нг»: не распространяет горение, но есть нюанс

Индекс «нг» означает «нераспространение горения». В бытовом пересказе это часто звучит как «кабель не горит», но это слишком смелое упрощение. Правильнее сказать так: кабель с соответствующим исполнением не должен распространять горение при заданных условиях испытаний.

Разница важная. В реальном объекте кабель редко лежит в гордом одиночестве. Обычно он находится в пучке, в лотке или в шахте вместе с десятками других линий. Горючая масса изоляции и оболочек суммируется, температура растет, и пожарная нагрузка становится совсем другой. Поэтому для групповой прокладки используется обозначение с категорией в скобках: нг(A), нг(B), нг(C), нг(D).

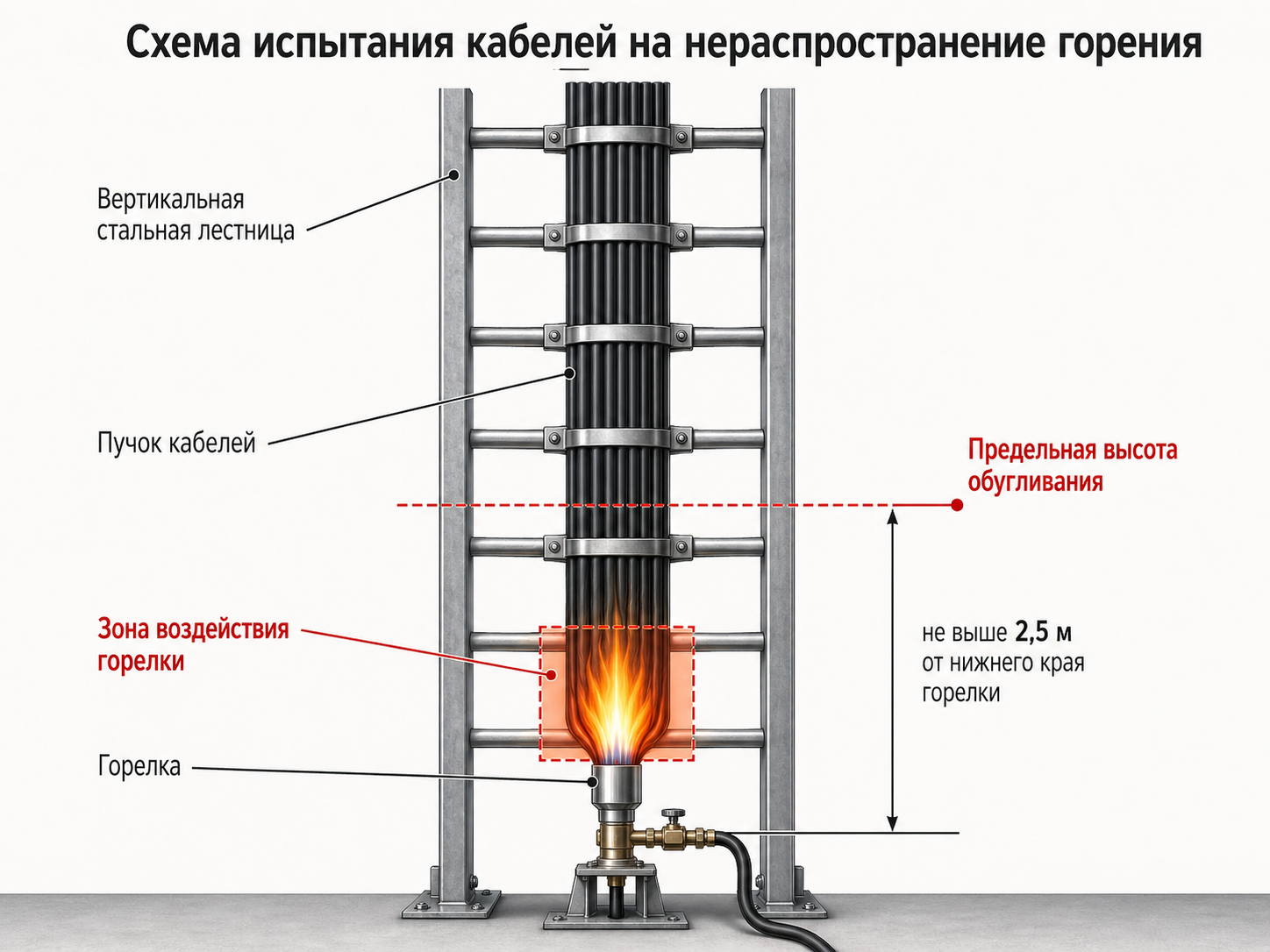

Буква в скобках показывает категорию испытаний и допустимый объем неметаллического материала в пучке. Чем меньше допустимая горючая нагрузка, тем более ограниченные условия групповой прокладки предполагаются. На практике чаще всего встречается нг(A), потому что эта категория применяется для наиболее распространенных плотных кабельных трасс.

Важно не подменять понятия. Само наличие «нг» не делает кабель универсальным для любой трассы. Если в проекте указан нг(A), нельзя без согласования поставить кабель другой категории только потому, что «там тоже есть нг». Для монтажника это может выглядеть как мелочь, а для пожарной безопасности и приемки объекта - как полноценное отклонение от проекта.

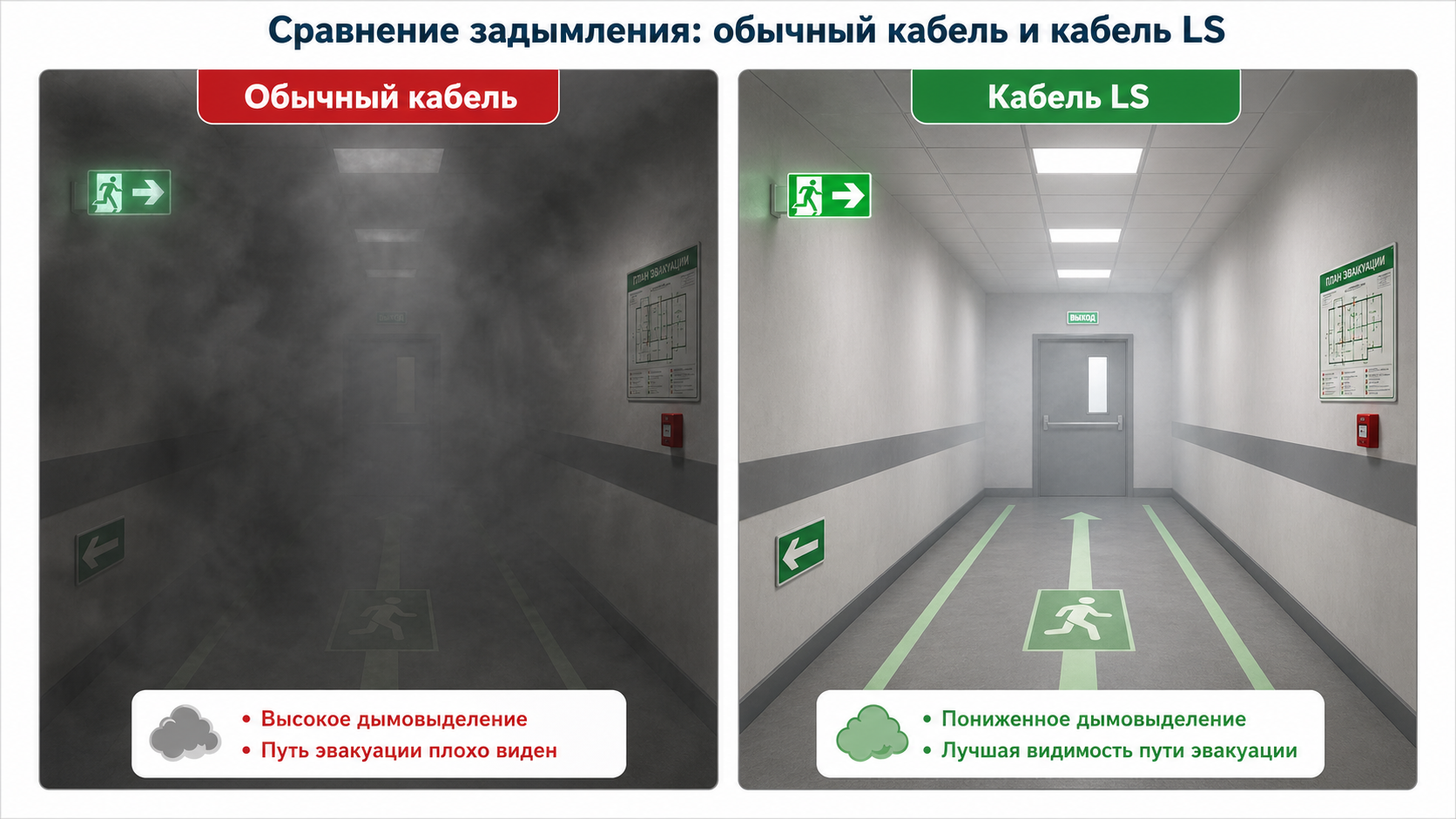

LS: меньше дыма - больше шансов на нормальную эвакуацию

LS расшифровывается как LowSmoke - пониженное дымо- и газовыделение. Этот индекс говорит о том, что при горении или тлении кабель выделяет меньше дыма по сравнению с обычным исполнением. Для зданий с людьми это критично: при пожаре опасен не только огонь, но и потеря видимости.

Дым быстро превращает коридор, лестничную клетку или техническое помещение в зону, где сложно ориентироваться, работать пожарным подразделениям и эвакуировать людей. Поэтому кабели нг(A)-LS широко применяются в жилых, административных, общественных и коммерческих зданиях.

При этом LS не означает отсутствие галогенов. Кабель может выделять меньше дыма, но продукты горения все равно могут быть химически агрессивными. Для обычных объектов это часто допустимо, а вот для серверных, ЦОД, аппаратных и помещений с дорогой электроникой вопрос становится гораздо острее.

HF: без галогенов и с меньшим риском коррозии оборудования

HF означает HalogenFree - безгалогеновое исполнение. Такой кабель при горении не выделяет галогенсодержащие газы в значимом объеме. Это особенно важно там, где даже небольшой пожар или локальное тление могут повредить оборудование не пламенем, а химически агрессивными продуктами горения.

Почему это важно? Многие привычные кабели с ПВХ-изоляцией содержат хлор по самой природе материала. При горении образуется хлороводород, который во влажной среде превращается в кислоту. Она способна атаковать металлические элементы, печатные платы, контакты, серверное и телекоммуникационное оборудование. Огонь мог и не дойти до стойки, а последствия уже приехали - причем с актом ущерба, а не с извинениями.

Кабели HF логично применять в ЦОД, серверных, аппаратных, диспетчерских, помещениях с дорогостоящей электроникой, системах связи, объектах с повышенными требованиями к сохранности оборудования после аварийной ситуации. Да, кабель HF обычно дороже. Но на фоне стоимости серверов, контроллеров, систем хранения данных и простоя производства эта разница часто выглядит вполне скромно.

Практический вывод. LS отвечает прежде всего за снижение дымовыделения. HF - за отсутствие галогенов и снижение коррозионной активности продуктов горения. Это родственные по пожарной безопасности признаки, но они решают разные задачи.

FR: кабель должен работать во время пожара

FR расшифровывается как FireResistant - огнестойкость. Это уже не про то, как кабель горит или дымит, а про способность кабеля сохранять работоспособность под воздействием огня в течение заданного времени. Согласно требованиям ГОСТов, огнестойкий кабель FR должен сохранять свой функционал, т.е. быть под напряжением и передавать электроэнергию, под прямым воздействием огня. Период работоспособности в столь сложных условиях устанавливается производителем для каждой конкретной марки кабеля FR и обычно составляет 1,5-3,0 часа. Примеры марок: ВВГнг-FRLS, КНРНГ-FRLS, КВнг-FRLS, КВГнг(А)-FRLS, КСБКнг-FRLS.

Огнестойкие кабели нужны не везде. Они применяются там, где цепь обязана работать во время пожара: пожарная сигнализация, системы оповещения и управления эвакуацией, аварийное и эвакуационное освещение, цепи управления противопожарной автоматикой, отдельные линии питания оборудования, участвующего в пожарной безопасности объекта.

Конструктивно огнестойкость достигается специальным барьером вокруг токопроводящих жил - например, слоем слюдосодержащей ленты или другим термостойким материалом. Органическая изоляция может повреждаться, но внутренний барьер должен сохранять электрическую изоляцию жил и целостность цепи заданное время.

Испытания огнестойких кабелей проводят при воздействии пламени высокой температуры и механическом ударе, имитирующем реальные условия пожара: кабель не просто нагревают в комфортной лабораторной тишине, а проверяют на сохранение цепи в жестком сценарии.

Огнестойкий кабель FR может быть изготовлен в нескольких исполнениях. Наиболее часто используются кабели FRLS и FRHF. Их основные отличия и сфера применения приведены в таблице.

Приведем примеры нескольких популярных марок кабелей FRHF и FRLS и укажем их основные техническим параметры.

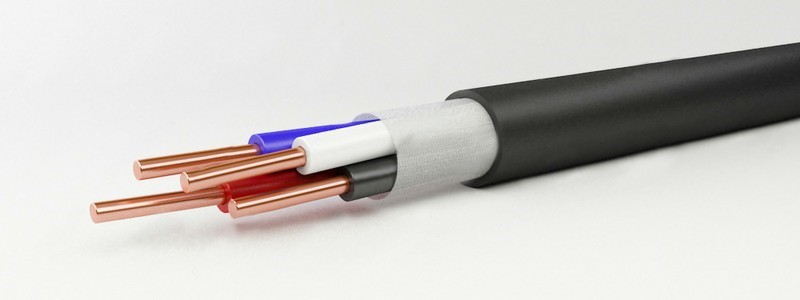

 Кабель ВВГнг-FRLS

• силовой, постоянный/переменный электроток 1/1 кВ (100 Гц);
• моно- или мультипроволочный медный проводник;
• изолятор и оболочка - полимерный ПВХ;
• радиус изгибания 7,5-10D;
• температурный режим -50/+50 С;
• период эксплуатации/гарантия - 30/5 лет.

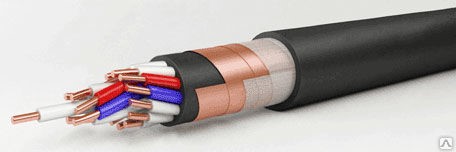

Кабель КВВГнг-FRLS

• контрольный, переменный электроток 0,66 кВ (100 Гц);
• мультипроволочный медный проводник;
• изолятор и оболочка - полимерный ПВХ;
• ленточная слюдосодержащая обмотка;
• радиус изгибания 6D (D - наружный диаметр);
• температурный режим -50/+50 С;
• период эксплуатации/гарантия - 15 лет/3 года.

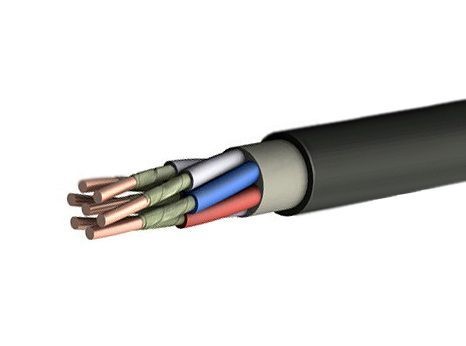

Кабель КВГнг-FRLS

• силовой, гибкий, для комплексов ОПС, запитывания насосов для тушения пожара;
• мультипроволочный медный проводник, сердечник из скрученных жил;
• изолятор - огнестойкая резина на основе кремнийорганики;
• оболочка - полимерный ПВХ;
• радиус изгибания 10D;
• температурный режим -50/+75 С;
• период эксплуатации - 30 лет.

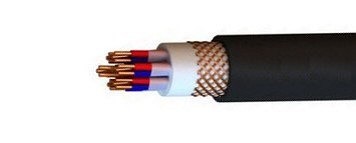

Кабель МКШВНГ-FRHF

• монтажный, постоянный/переменный электроток 0,75/0,5 кВ (400 Гц);
• мультипроволочный медный проводник;
• изолятор и оболочка - безгалогенный полимер, сердечник из скрученных пар;
• поясной изолятор - ПЭТФ-лента;
• ленточная слюдосодержащая обмотка;
• радиус изгибания 3D;
• температурный режим -50/+70 С;
• период эксплуатации/гарантия - 15 лет/2 года.

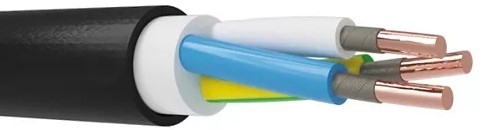

Кабель ППГнг-FRHF

• силовой, переменный электроток 0,66-1 кВ (50 Гц);
• моно- или мультипроволочный медный проводник;
• изолятор - ленты из слюды и безгалогенный полимер;
• оболочка и защитный шланг - безгалогенный полимер;
• разделитель - ленты из слюды или стекла;
• броня - ленты из стали;
• радиус изгибания 7,5-10D;
• температурный режим -50/+50 С;
• период эксплуатации/гарантия - 25/5 лет.

Для безусловного выполнения требований госнормативов и стандартов в области пожарной безопасности, необходимо четко понимать, в каких энергопроектах применять то или иное исполнение огнестойкого кабеля FR.

Как видно из таблицы выше, кабелям FRLS присвоен класс пожарной безопасности П16.1.2.2.2, FRHF - П16.1.1.2.1. Классификация по классам осуществляется по результатам тестирования огнестойкости (>180 минут), величинам коррозионной активности продуктов, степени распространения пламени, объемам выделяемых продуктов горения, их составу и токсичности.

Кабель FRHF показывает более безопасные для человека и окружающего пространства результаты, чем кабели FRLS, поэтому имеет класс безопасности выше. Он выделяет гораздо меньше вредных галогенов (фтор, хлор), практически бездымен при воспламенении, а при монтаже в группе - не способствует распространению огня. По этой причине огнестойкие кабели FRHF в соответствие с ГОСТ 31565-2012 должны быть проложены в местах массового пребывания людей, например в многфункциональных комплексах и сооружениях (торговые комплексы, бизнес-центры, стадионы и т.д.

LTx: когда важна токсичность продуктов горения

LTx означает LowToxic - пониженная токсичность продуктов горения. Этот индекс особенно важен для объектов, где люди могут быть ограничены в самостоятельной эвакуации или где эвакуация занимает больше времени: больницы, детские учреждения, дома престарелых, школы, отдельные общественные здания.

Если LS говорит о дыме, а HF - о галогенах, то LTx фокусируется именно на токсичности продуктов горения. Для проектировщика это не декоративная приставка к марке, а обязательный признак для определенных типов объектов и помещений.

На практике LTx часто встречается в сочетании с FRLS или FRHF: например, нг(A)-FRLSLTx или нг(A)-FRHFLTx. Чем выше требования к безопасности людей и оборудования, тем длиннее становится маркировка. Да, читать ее сложнее, зато объект потом ведет себя предсказуемее.

Как работают комбинированные обозначения

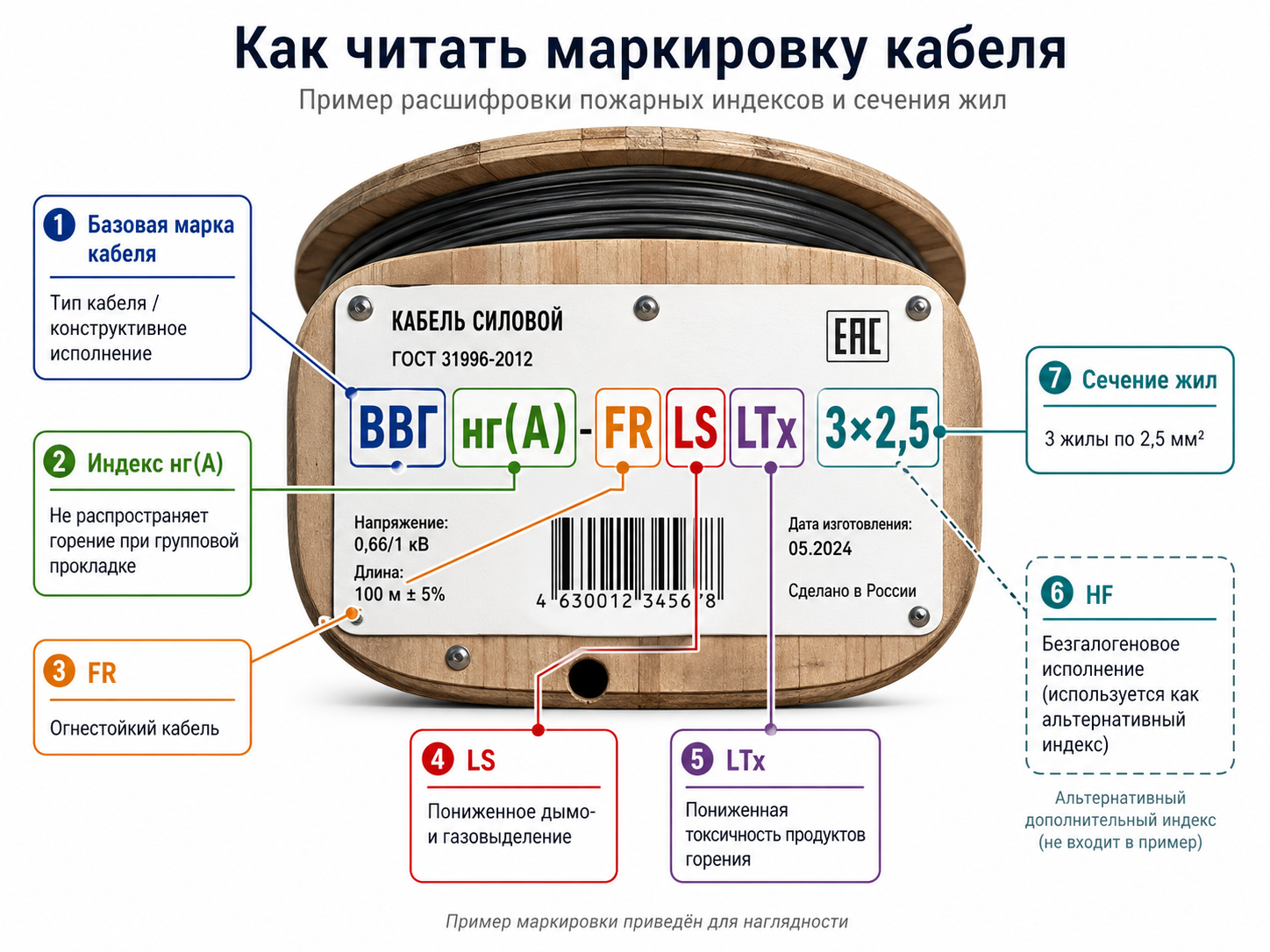

В реальной спецификации индексы редко ходят по одному. Обычно они собираются в связку, где каждый элемент добавляет конкретное свойство. Разберем самые распространенные варианты.

Главная ошибка - считать FRLS и FRHF полными синонимами. Оба варианта могут быть огнестойкими, оба применяются в ответственных цепях, но поведение продуктов горения у них разное. FRLS снижает дымовыделение, но не обязательно исключает галогены. FRHF снижает риски коррозии электроники за счет безгалогеновой оболочки и изоляции.

Если объект обычный, а проектом прямо указан FRLS, это часто нормальное и экономически обоснованное решение. Если речь идет о ЦОД, серверной, аппаратной АСУ ТП или диспетчерском центре, стоит рассмотреть FRHF как более технологически аккуратный вариант. В таких помещениях вопрос звучит не «какой кабель дешевле», а «сколько стоит оборудование, которое мы защищаем от последствий пожара».

Как читать марку кабеля целиком

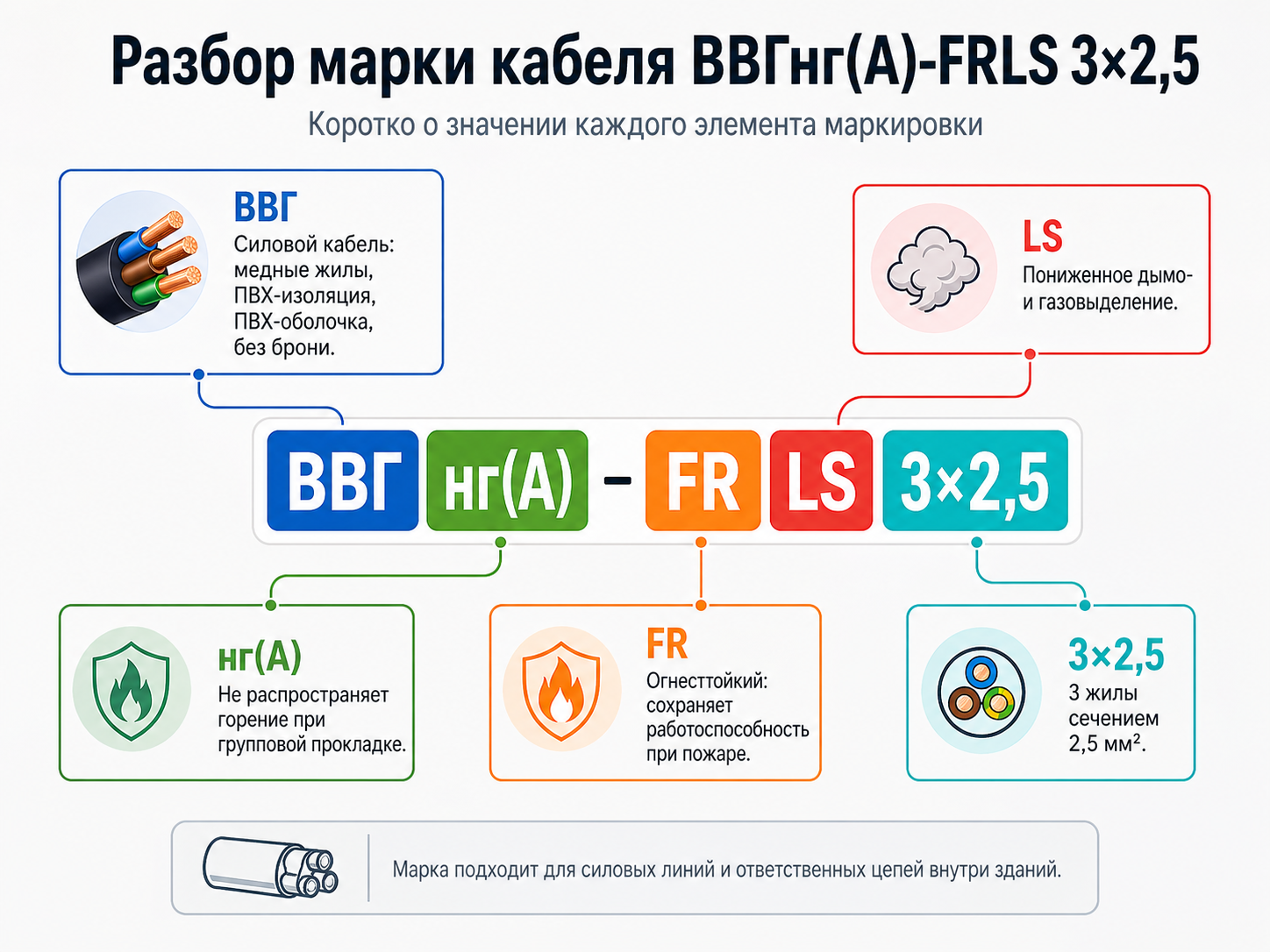

Возьмем пример: ВВГнг(A)-FRLS 3х2,5.

1. ВВГ - базовая конструкция кабеля: медные жилы, ПВХ-изоляция, ПВХ-оболочка, без брони.
2. нг(A) - кабель не распространяет горение при групповой прокладке по категории A.
3. FR - кабель сохраняет работоспособность под воздействием огня в течение нормированного времени.
4. LS - кабель имеет пониженное дымо- и газовыделение.
5. 3х2,5 - три жилы сечением 2,5 мм2.

Именно поэтому пожарные свойства нужно искать не только в названии кабеля, а в полной марке. Сокращать ее в заявке до «ВВГ 3х2,5» - примерно как заказать автомобиль «какой-нибудь белый, на колесах». Формально похоже, технически - слишком много пространства для неприятных сюрпризов.

Практический блок: как выбрать кабель под задачу

1. Обычные силовые линии в здании

Для многих внутренних силовых линий в зданиях применяется кабель с исполнением нг(A)-LS. Он снижает распространение горения по пучку и уменьшает дымовыделение. При этом нужно учитывать проектные требования, способ прокладки, тип помещения и требования пожарной безопасности конкретного объекта.

2. Системы пожарной сигнализации и СОУЭ

Если цепь должна работать во время пожара, нужен индекс FR. Для систем пожарной автоматики часто применяются исполнения нг(A)-FRLS или нг(A)-FRLSLTx в зависимости от объекта. Просто «нг(A)-LS» для таких цепей может быть недостаточно, потому что он не подтверждает сохранение работоспособности в огне.

3. Серверные, ЦОД, аппаратные и диспетчерские

Здесь стоит смотреть в сторону HF и FRHF, особенно если линия относится к ответственным системам. Безгалогеновое исполнение снижает риск коррозионного воздействия на электронику. Для ЦОД это не роскошь, а нормальная инженерная осторожность.

4. Больницы, детские учреждения, социальные объекты

На таких объектах важна не только работоспособность систем и дымовыделение, но и токсичность продуктов горения. Поэтому в проекте могут появляться LTx-исполнения: нг(A)-FRLSLTx или нг(A)-FRHFLTx.

5. Промышленные объекты и АСУ ТП

В промышленности выбор кабеля зависит от зоны прокладки, назначения цепей, требований к автоматике, категории помещений и условий эксплуатации. Для цепей управления, сигнализации, КИПиА и связи особенно важно не «дотянуть любой подходящий кабель», а сохранить совместимость с проектом, пожарными требованиями и условиями работы оборудования.

Типичные ошибки при выборе и закупке кабеля

• Сокращают полную марку кабеля в заявке и теряют важные индексы пожарной безопасности.
• Считают, что «нг» без категории и «нг(A)» - одно и то же.
• Заменяют FRLS на LS, забывая, что LS не подтверждает сохранение работоспособности в огне.
• Путают LS и HF: низкое дымовыделение не равно безгалогеновость.
• Выбирают кабель только по цене, не оценивая стоимость рисков для оборудования и простоя объекта.
• Не согласовывают замену кабеля с проектировщиком или техническим заказчиком.
• Не проверяют сертификаты, протоколы испытаний и соответствие марки кабеля проектной документации.
• Закладывают кабель без учета групповой прокладки в лотках и шахтах.

Совет для снабжения. В закупочной заявке указывайте полную марку кабеля без сокращений: базовая марка, категория нг, все пожарные индексы, количество жил, сечение, напряжение и требуемый документ подтверждения соответствия. Это дешевле, чем потом спорить на объекте, почему приехал «почти такой же» кабель.

Нюансы монтажа: пожарный индекс не отменяет аккуратную прокладку

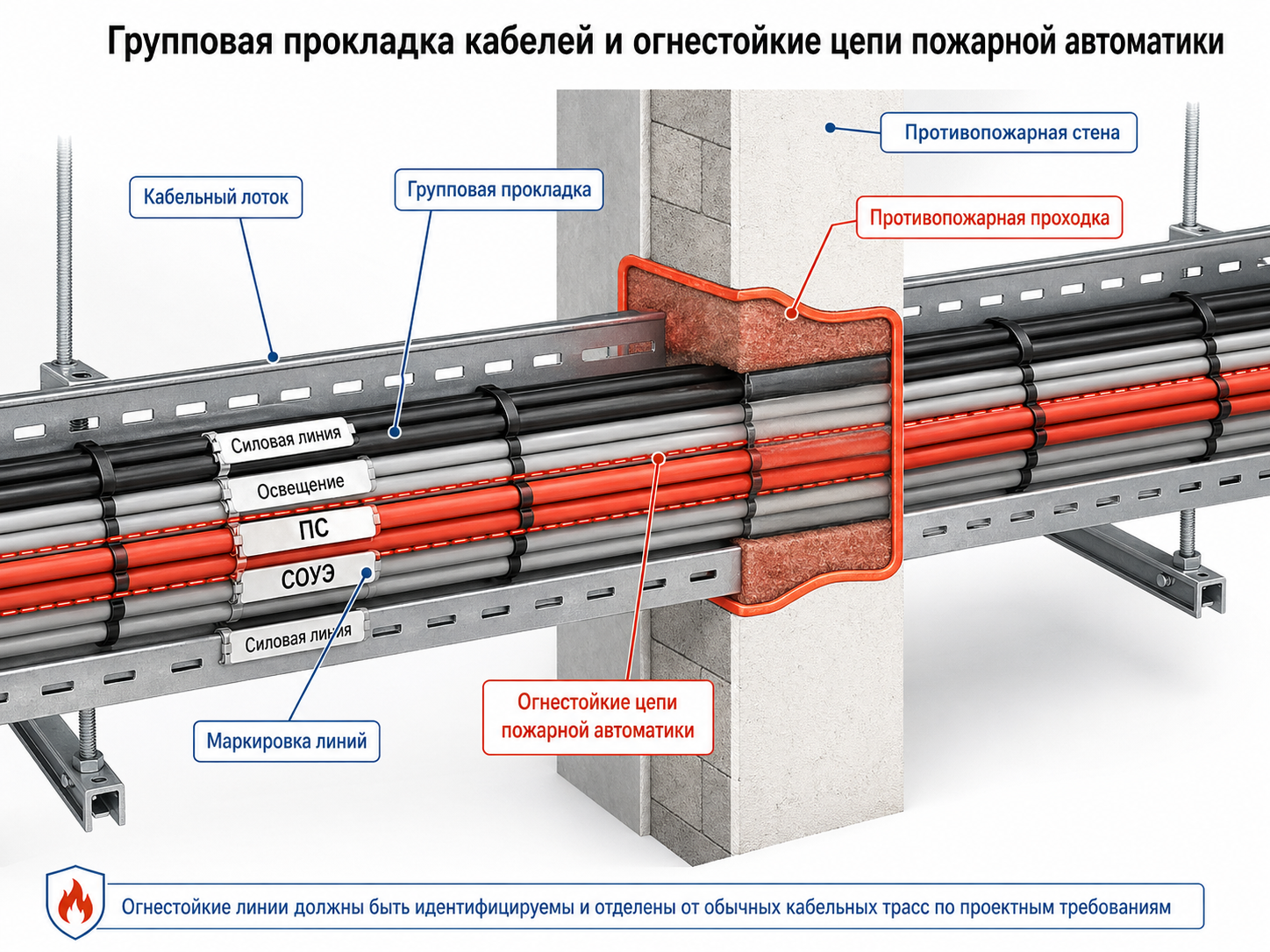

Даже правильно выбранный кабель можно испортить неправильным монтажом. Перегруженные лотки, нарушение радиуса изгиба, повреждение оболочки, неаккуратная затяжка в трубу, смешение трасс без учета требований проекта - все это снижает надежность системы. Пожарное исполнение кабеля не является индульгенцией на монтаж «как получилось».

Особое внимание нужно уделять проходкам через стены и перекрытия. Кабель может иметь правильный индекс, но если противопожарная проходка выполнена плохо, огонь и дым найдут путь быстрее, чем монтажная организация найдет акт скрытых работ. Поэтому кабель, способ прокладки, уплотнение проходок и маркировка трасс должны работать как единая система.

FAQ: короткие ответы на частые вопросы

Чем отличается нг от нг(A)?

нг - это общий признак нераспространения горения. Категория в скобках, например A, указывает условия групповой прокладки и допустимую горючую нагрузку. В современных спецификациях корректнее указывать полное обозначение: нг(A), нг(B), нг(C) или нг(D).

Можно ли заменить нг(A)-FRLS на нг(A)-FRHF?

Технически в ряде случаев FRHF может быть более высоким по ряду свойств решением, особенно для помещений с электроникой. Но самовольная замена без согласования недопустима, если проектом прямо указан конкретный тип. Сначала согласование, потом закупка.

Нужен ли FR для обычной квартирной проводки?

Обычно нет. FR требуется для цепей, которые должны сохранять работоспособность во время пожара. Для стандартной проводки в жилых помещениях чаще рассматривают кабели с нераспространением горения и пониженным дымовыделением, но окончательный выбор должен соответствовать проекту и действующим требованиям.

Почему для ЦОД часто рекомендуют HF или FRHF?

Потому что безгалогеновое исполнение снижает риск коррозионного повреждения электронного оборудования продуктами горения. В ЦОД ущерб от химически агрессивного дыма может быть сопоставим или выше стоимости самого кабеля.

Что важнее: LS, HF или FR?

Это разные свойства. LS уменьшает дымовыделение, HF исключает галогены, FR сохраняет работоспособность цепи в огне. Вопрос не в том, что «лучше вообще», а в том, какое свойство требуется конкретной цепи на конкретном объекте.

Заключение: правильный кабель выбирают не по одной букве

Пожарные индексы кабеля - это не декоративный хвост марки и не способ усложнить жизнь закупке. Это компактная техническая запись, которая показывает поведение кабеля в условиях пожара: распространение горения, дым, токсичность, галогены и сохранение работоспособности.

Если нужно подобрать кабель для электрощита, системы управления, пожарной автоматики, ЦОД, промышленного объекта или инженерных сетей здания, лучше оценивать не только цену метра, но и назначение цепи, способ прокладки, требования проекта и последствия возможной ошибки.
