HART позволяет получить от обычной токовой петли гораздо больше, чем одно значение тока: диагностику прибора, дополнительные переменные, настройки, идентификацию и сервисные данные — при этом сохраняя привычный аналоговый сигнал 4–20 мА.

1. Зачем вообще понадобился HART

Токовая петля 4–20 мА стала промышленной классикой не случайно. Она проста, устойчива к помехам, хорошо работает на значительных расстояниях и позволяет питать двухпроводный измерительный преобразователь по тем же проводам, по которым передаётся измерительный сигнал. Для давления, уровня, расхода или температуры этого долгое время было вполне достаточно.

Но у чисто аналогового канала есть очевидное ограничение: контроллер видит в основном одно число — ток. Он не знает, какой именно прибор установлен в поле, как он настроен, когда проходил калибровку, есть ли деградация сенсора, насколько качественный сигнал получает радарный уровнемер и какие внутренние диагностические флаги уже предупреждают о будущей неисправности.

HART решает эту проблему без обязательной замены существующей кабельной инфраструктуры. Цифровая информация передаётся поверх уже работающего сигнала 4–20 мА. В итоге старый по форме канал превращается в канал связи с интеллектуальным прибором.

2. Что такое HART

HART — сокращение от Highway Addressable Remote Transducer. В инженерной практике под HART обычно понимают открытый стандарт связи интеллектуальных полевых приборов и систем управления. Технология используется в измерительных преобразователях давления, расхода, уровня и температуры, позиционерах регулирующей арматуры, анализаторах, удалённых I/O и других устройствах КИПиА.

Ключевая идея — не выбирать между «аналогом» и «цифрой», а использовать оба канала одновременно. Основная технологическая переменная может передаваться током 4–20 мА, а цифровой канал — переносить параметры настройки, статус, диагностику и дополнительные измеряемые или вычисляемые величины.

3. Как HART передаёт цифровые данные поверх 4–20 мА

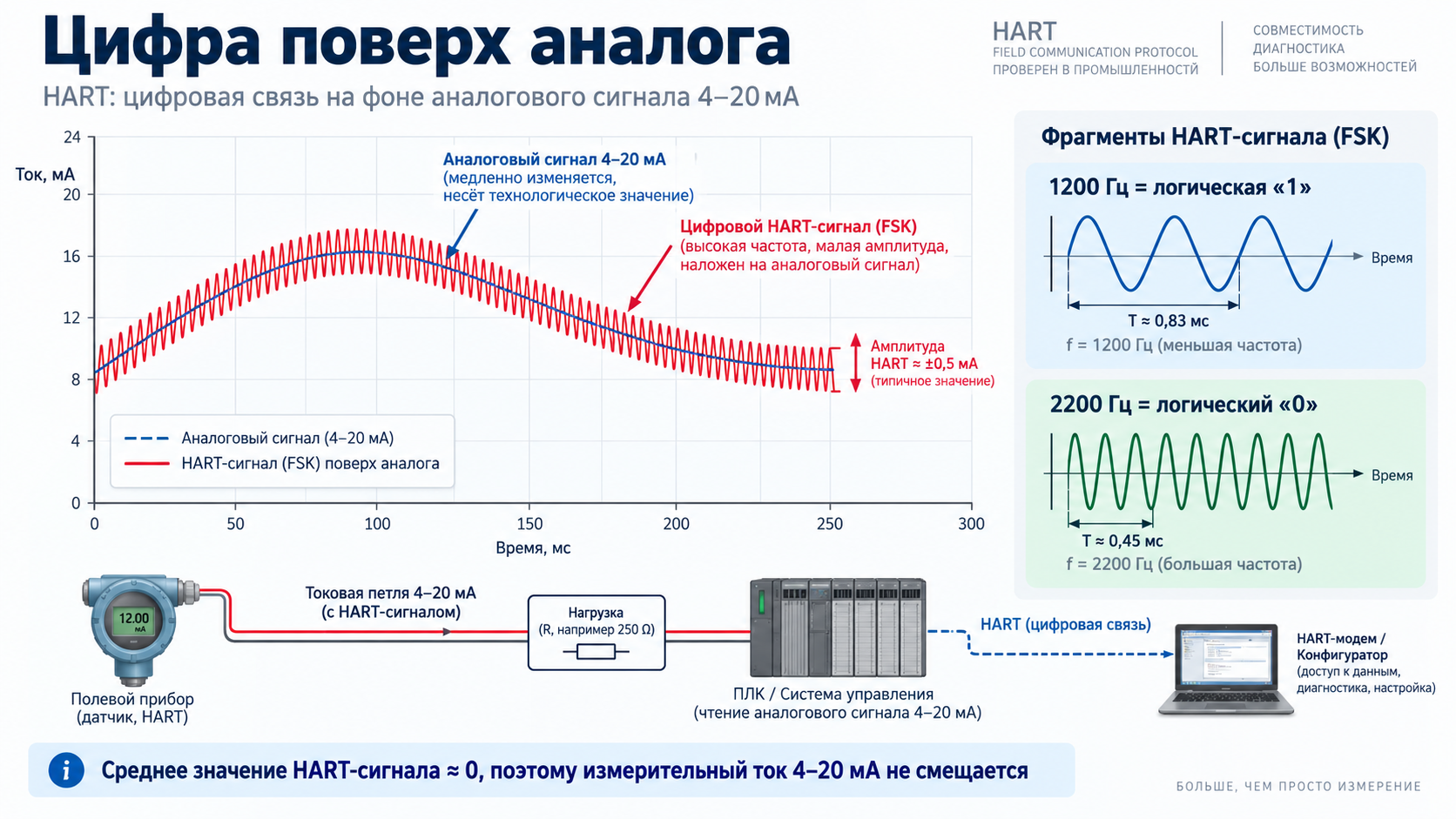

Классический проводной HART использует частотную манипуляцию FSK, основанную на Bell 202. Цифровой сигнал небольшой амплитуды накладывается на постоянный ток петли. Логическая «1» кодируется частотой 1200 Гц, логический «0» — 2200 Гц. Скорость классического HART FSK составляет 1200 бит/с.

Среднее значение переменной составляющей за период равно нулю. Поэтому цифровой обмен не должен изменять среднее значение тока, которое интерпретируется аналоговым входом как технологическая величина. Именно это позволяет одновременно использовать обычный вход 4–20 мА и HART-коммуникацию.

4. Типовая схема подключения

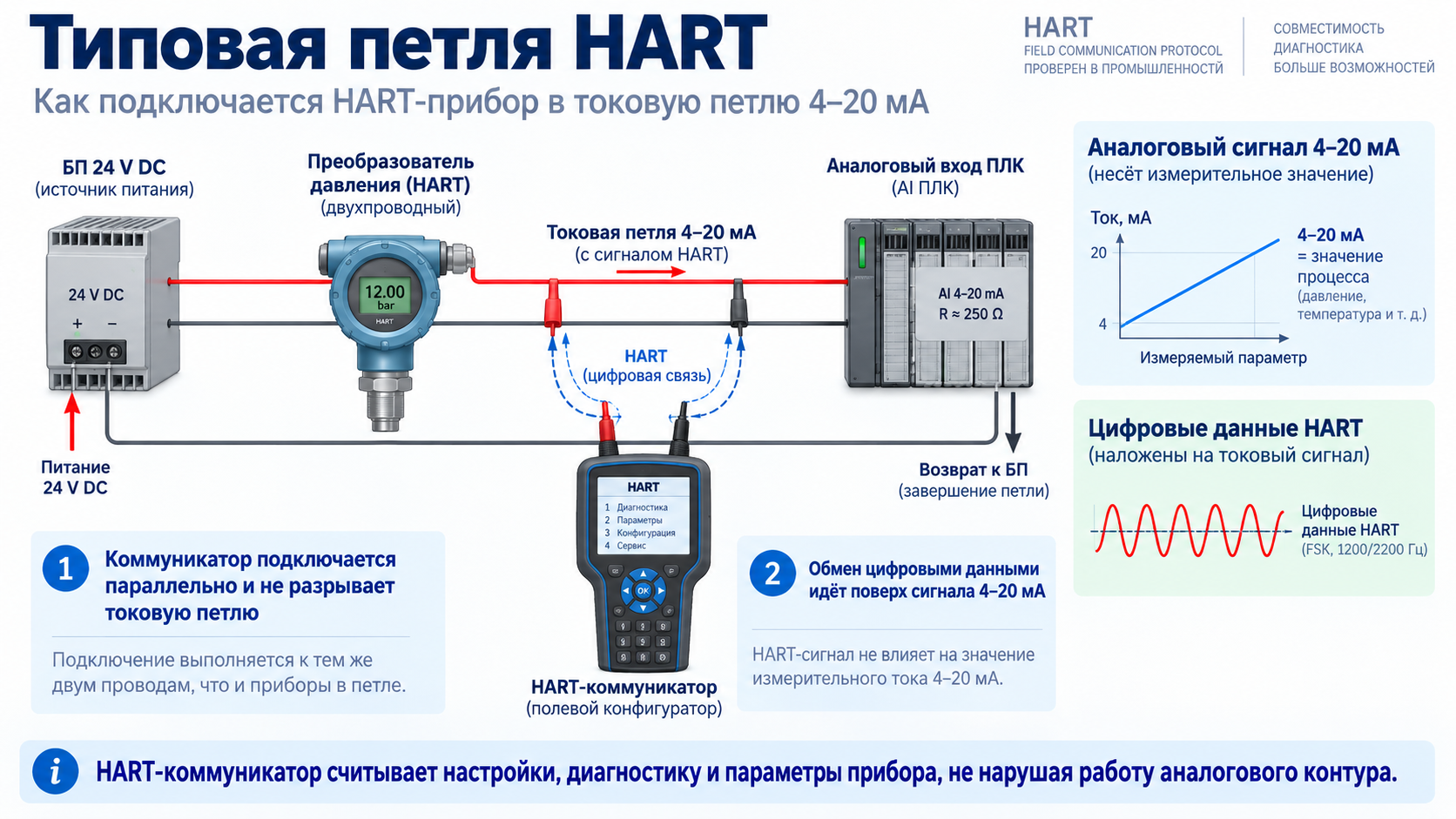

В простейшем варианте двухпроводный HART-преобразователь включается в токовую петлю последовательно с источником питания и аналоговым входом контроллера. Для цифрового обмена в цепи должна быть достаточная импедансная нагрузка; на практике часто встречается сопротивление порядка 250 Ом, но проектировать петлю нужно по требованиям конкретного прибора, модуля ввода и источника питания.

5. Режим «точка–точка»: самый распространённый вариант

Для большинства задач используется соединение «точка–точка»: одна токовая петля — один полевой прибор. В этом режиме 4–20 мА несёт основное измерение, а HART используется как второй канал данных. Такой вариант удобен, когда технологический контур должен оставаться максимально простым и предсказуемым, но инженеру нужны удалённая настройка и диагностика.

• ПЛК или DCS получает основную переменную через 4–20 мА.
• HART-мастер запрашивает цифровые переменные, статус и параметры устройства.
• К петле может временно подключаться второй мастер — например, переносной коммуникатор.
• При потере цифрового обмена аналоговое измерение может продолжать работать, если сама токовая петля исправна.

6. Многоточечный режим HART

HART позволяет подключать несколько устройств к одной линии и адресовать их индивидуально. В этом случае технологические значения передаются преимущественно в цифровом виде, а ток устройств фиксируется на минимальном уровне, достаточном для питания. Многоточечный режим удобен там, где не требуется быстрое обновление каждого измерения: резервуарные парки, протяжённые объекты, мониторинг вспомогательных параметров.

Важно не путать ограничения разных поколений протокола. В HART 5 диапазон адресов многоточечной сети был существенно уже; в HART 7 адресация расширена до диапазона 0–63. Реальное допустимое количество приборов в конкретной линии определяется не только адресами, но и возможностями хоста, током питания, барьерами искрозащиты, ёмкостью кабеля, скоростью опроса и требованиями производителя.

7. Кто управляет обменом: мастер и полевое устройство

Классический обмен HART строится по модели запрос–ответ. Ведущее устройство инициирует обмен, а полевой прибор отвечает. В роли основного мастера обычно выступает DCS, ПЛК с HART-модулем, мультиплексор или система управления активами. Вторым мастером может быть ручной коммуникатор или сервисный компьютер.

Для ускоренного получения данных HART поддерживает режимы периодической выдачи данных (burst/publishing в зависимости от реализации и версии). Но в типовом контуре основой остаётся адресный обмен между хостом и прибором.

8. Какие данные можно получить по HART

Ценность HART начинается там, где заканчивается обычный аналоговый вход. Набор доступных данных зависит от прибора, но типично инженер может получить:

• Primary Variable (PV) и дополнительные динамические переменные — например, вторичную, третичную и четвёртую;
• фактический ток петли и процент диапазона;
• единицы измерения, верхний и нижний предел диапазона, демпфирование;
• TAG, серийный номер, тип и изготовителя устройства, версии аппаратуры и ПО;
• статусы прибора и процесса, предупреждения и диагностические сообщения;
• параметры сенсора, данные калибровки и сервисные счётчики;
• специфические данные производителя: например, качество эхо-сигнала радарного уровнемера или состояние позиционера.

9. Команды HART: универсальные, общепринятые и специфические

Протокол организует обмен через команды. Для инженера полезно понимать три уровня совместимости.

Именно специфические команды делают интеллектуальный прибор действительно «умным», но одновременно требуют от инженерного ПО знания конкретной модели устройства.

10. DD, EDD и FDI: зачем системе знать описание прибора

Чтобы хост мог не просто обмениваться байтами, а показать инженеру понятное меню конкретного устройства, применяются описания приборов. Исторически широко использовались DD/EDD (Device Description / Electronic Device Description); современные системы также используют FDI-пакеты. Они описывают параметры, команды, меню, методы и представление данных.

Без корректного описания система всё ещё может получить базовую информацию через универсальные команды, но расширенные функции конкретного прибора могут быть недоступны или отображаться неполно. Поэтому при вводе в эксплуатацию важно проверить не только «есть ли HART», но и наличие актуального пакета устройства в используемом инженерном ПО.

11. Где HART используется на практике

12. Пример: радарный уровнемер

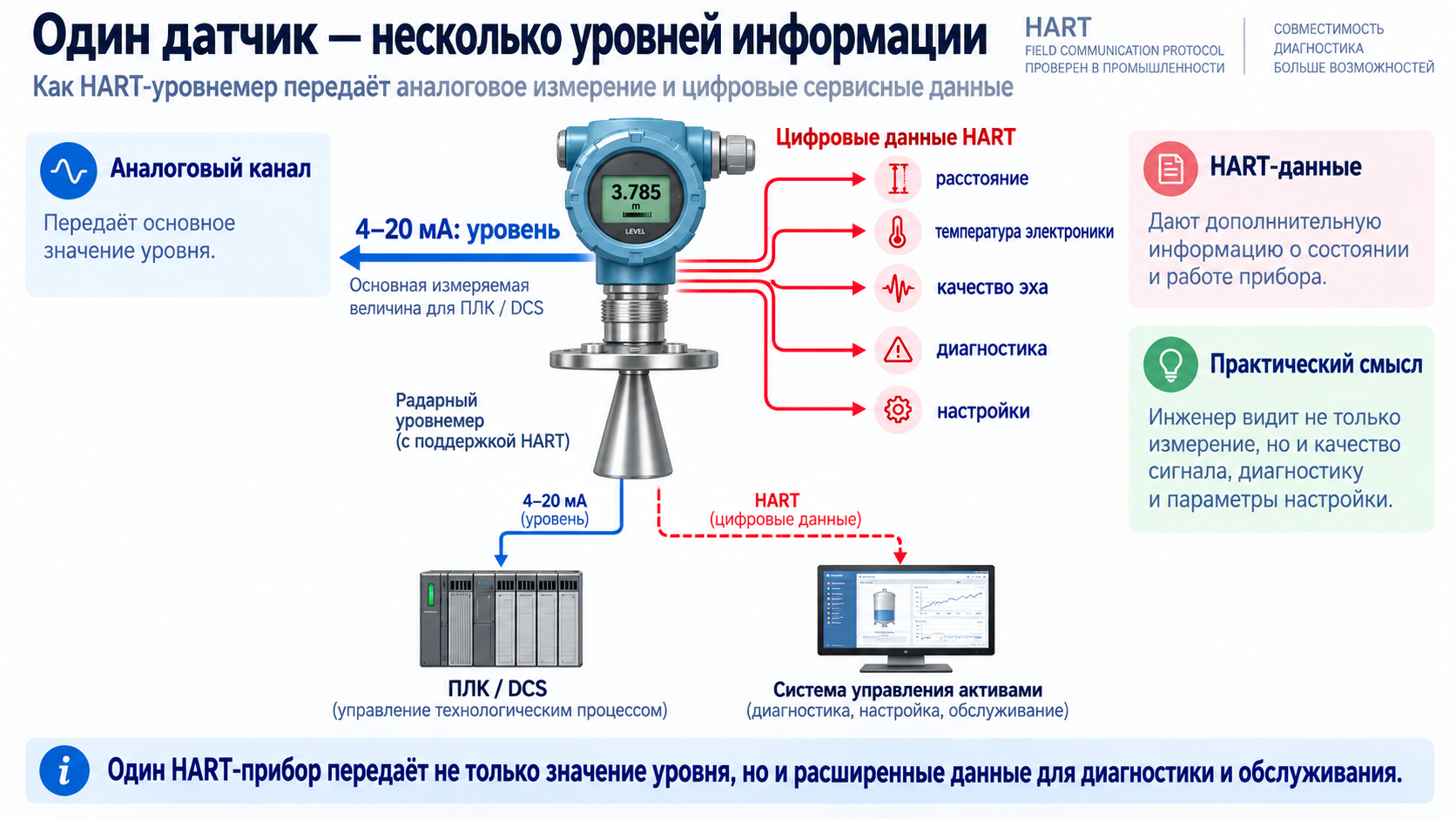

Представим радарный уровнемер в резервуаре. Аналоговый выход 4–20 мА передаёт уровень — этого достаточно для регулирования или сигнализации. Но по HART можно дополнительно получить расстояние до продукта, внутреннюю температуру электроники, качество или амплитуду эхо-сигнала, диагностический статус и параметры измерительного диапазона. Для наладчика это принципиально другой уровень информации: проблема видна не только как «неправильные миллиамперы», а как конкретное состояние измерительной системы.

13. HART в ПЛК и DCS: три архитектуры

Есть несколько типовых способов включить HART-данные в АСУ ТП.

• HART-совместимый аналоговый модуль ввода. Самый прямой вариант: канал принимает 4–20 мА и одновременно обрабатывает цифровой HART.
• HART-мультиплексор. Аналоговый сигнал идёт обычным путём в I/O, а цифровая составляющая параллельно собирается мультиплексором и передаётся в систему управления активами или SCADA.
• Шлюз / удалённый I/O. Полевые HART-устройства подключаются к удалённой станции, а наверх данные передаются уже по Ethernet, Modbus TCP, PROFINET, HART-IP или другому интерфейсу.

Выбор зависит от масштаба проекта. Для нескольких точек достаточно HART-модема или HART-AI. Для сотен приборов логичнее заранее проектировать централизованную диагностику, управление пакетами устройств и интеграцию с historian/AMS.

14. Что такое HART-IP

HART-IP переносит прикладную модель HART в IP-сети и позволяет передавать данные через Ethernet-инфраструктуру. На практике HART-IP используется в шлюзах, мультиплексорах, системах безопасности, WirelessHART-шлюзах и всё активнее связывается с полевым Ethernet, включая Ethernet-APL.

Это не означает, что классический 4–20 мА/HART исчезает. Скорее формируется многоуровневая архитектура: на поле может оставаться проверенный двухпроводный интерфейс, а выше данные агрегируются и передаются по быстрому IP-каналу в DCS, систему управления активами, OPC UA, historian или аналитическую платформу.

15. WirelessHART

WirelessHART — беспроводное развитие HART для задач, где прокладка кабеля сложна или экономически нецелесообразна. Технология применяется для дополнительных измерений, мониторинга состояния, временных точек, труднодоступных объектов и модернизации существующих установок. При этом беспроводная сеть проектируется как отдельная промышленная система: нужно учитывать радиопланирование, шлюзы, питание устройств, безопасность и требуемую доступность данных.

16. HART и другие интерфейсы: что сравнивать корректно

HART часто сравнивают с Modbus, PROFIBUS PA, FOUNDATION Fieldbus, IO-Link или Ethernet-APL, но прямое сравнение «кто лучше» редко полезно. Эти технологии решают разные задачи и работают на разных уровнях архитектуры.

17. Плюсы HART

• совместимость с огромной установленной базой 4–20 мА;
• цифровая диагностика без обязательного отказа от аналогового контура;
• двусторонняя настройка и параметрирование полевого прибора;
• доступ к нескольким переменным одного устройства;
• возможность удалённого обслуживания и сокращения обходов по полю;
• широкая поддержка производителей КИПиА и систем управления;
• удобная база для систем управления активами и предиктивного обслуживания.

18. Ограничения, о которых стоит помнить

• 1200 бит/с у классического FSK — это сервисный, а не высокоскоростной канал;
• возможности конкретного прибора зависят от версии HART и набора поддерживаемых команд;
• не каждый аналоговый модуль ввода пропускает или обрабатывает HART одинаково;
• изоляторы, барьеры, преобразователи и фильтры должны быть HART-совместимыми;
• длинная линия и высокая ёмкость кабеля ухудшают качество цифрового обмена;
• для полного доступа к device-specific функциям нужен актуальный DD/EDD/FDI пакет;
• на больших объектах необходимо продумать не только физику связи, но и управление данными: кто их читает, хранит и использует.

19. Практика проектирования HART-петли

Слово «совместим» в спецификации оборудования ещё не гарантирует, что вся петля заработает с первого включения. Проектировщику следует рассматривать цепь целиком.

• Проверить питание. Суммарное падение напряжения на датчике, входном сопротивлении, барьерах, изоляторах и кабеле не должно «съесть» рабочий запас.
• Проверить импеданс петли для HART. Слишком низкое сопротивление шунтирует цифровую составляющую, слишком высокая нагрузка может нарушить работу токовой петли.
• Проверить HART-прозрачность всех промежуточных устройств: барьеров искрозащиты, гальваноразвязок, преобразователей и распределителей сигнала.
• Оценить ёмкость линии и длину кабеля. Чем длиннее трасса и выше ёмкость, тем выше риск ослабления FSK-сигнала.
• Разделять силовые и сигнальные трассы и соблюдать правила экранирования. HART устойчив, но не волшебен.
• Заранее определить, кто является основным мастером, нужен ли второй мастер и где будет подключаться сервисный коммуникатор.
• Для многоточечного режима рассчитать цикл опроса и ток потребления всех устройств.
• Внести в проект перечень DD/FDI-пакетов и версий приборов, если предполагается централизованная параметризация.

20. Типичные ошибки при монтаже и ПНР

21. Порядок проверки HART при пусконаладке

• Проверить ток петли мультиметром и убедиться, что аналоговое измерение соответствует реальному процессу.
• Измерить напряжение на приборе и оценить запас питания во всём диапазоне тока.
• Подключить HART-коммуникатор или модем и выполнить поиск устройства.
• Считать идентификатор, TAG, производителя, тип и ревизии устройства.
• Проверить PV и дополнительные переменные; сопоставить их с аналоговым током и показанием на месте.
• Считать Device Status и расширенную диагностику.
• Проверить диапазон, единицы измерения, damping и аварийные значения токового выхода.
• При необходимости выполнить loop test / fixed current test и подтвердить прохождение сигнала до ПЛК/DCS.
• Сохранить конфигурацию прибора или отчёт commissioning в составе исполнительной документации.

22. HART и функциональная диагностика

Сильная сторона HART — возможность вывести обслуживание из режима «сломалось — ремонтируем» в режим раннего обнаружения деградации. Современные приборы могут передавать качество измерения, состояния электроники, сенсора и коммуникации. Но сам факт наличия HART ещё не даёт экономического эффекта: данные нужно интегрировать в рабочие процессы.

1. на SCADA/DCS должны быть понятные статусы и тревоги, а не просто необработанные коды;
2. система управления активами должна хранить конфигурации и историю изменений;
3. персонал должен понимать, какие диагностические признаки требуют вмешательства;
4. данные нужно связать с регламентами ТО и реальной критичностью оборудования.

23. Безопасность и HART-IP

Для классического HART в токовой петле вопросы кибербезопасности долгое время были вторичны из-за локального характера сети и низкой скорости. С распространением HART-IP ситуация меняется: цифровые данные выходят в Ethernet-инфраструктуру, поэтому архитектура должна учитывать сегментацию, контроль доступа, управление учётными данными, журналирование и актуальные требования производителя к защищённому соединению.

Иными словами, переход от HART FSK к HART-IP — это не просто «быстрее провод». Это переход в другую сетевую среду, где действуют полноценные правила промышленной кибербезопасности.

24. Актуальное состояние стандарта в 2026 году

HART остаётся развивающейся технологией, а не архивным наследием эпохи 4–20 мА. FieldComm Group поддерживает набор спецификаций классического HART, HART-IP, WirelessHART и SafeHART. По состоянию на сентябрь 2026 года актуальный уровень HART Communication Protocol Specification — Revision 7.10; релиз опубликован в августе 2026 года.

Это важно для проектировщика: фраза «HART 7» описывает большое поколение протокола, внутри которого спецификации продолжают уточняться. При выборе нового оборудования стоит смотреть не только на логотип HART, но и на зарегистрированную версию продукта, возможности хоста, доступность FDI/DD и поддержку нужных диагностических функций.

25. Когда HART действительно оправдан

HART особенно полезен, если выполняется хотя бы несколько условий:

1. на объекте уже есть или планируются интеллектуальные КИПиА с 4–20 мА;
2. важна удалённая настройка приборов без обхода каждой точки;
3. необходимо получать диагностику и дополнительные переменные;
4. предприятие строит систему управления активами / predictive maintenance;
5. нужно сохранить совместимость с существующей аналоговой инфраструктурой;
6. приборы находятся в труднодоступных, опасных или взрывоопасных зонах;
7. стоимость простоя значительно выше стоимости правильной интеграции диагностики.

26. Когда одного HART может быть мало

Если задача требует высокой скорости обмена, большого массива данных в реальном времени, синхронизированного управления множеством устройств или плотной интеграции с современными Ethernet-системами, классический FSK HART не должен рассматриваться как единственный интерфейс. В таких проектах HART часто остаётся на уровне приборов или сервиса, а основная транспортная сеть строится на Industrial Ethernet, HART-IP/Ethernet-APL, PROFINET, EtherNet/IP, OPC UA или другой технологии, соответствующей архитектуре предприятия.

27. Чек-лист для проектировщика

Вывод

HART — пример технологии, которая оказалась жизнеспособной именно потому, что не требовала революции там, где она не нужна. Она сохранила надёжность и простоту 4–20 мА, но добавила цифровой слой: настройки, диагностику, идентификацию и дополнительные переменные. Для действующего предприятия это позволяет постепенно переходить к более цифровой эксплуатации без массовой замены всей полевой инфраструктуры.

При этом максимальный эффект появляется не от самой надписи HART в паспорте датчика, а от грамотной архитектуры: совместимых I/O и барьеров, правильной петли, актуальных описаний устройств и реального использования диагностических данных в SCADA, DCS и обслуживании.

Теоретическая основа и источники

• FieldComm Group — HART Technology Explained — Принцип FSK, 4–20 мА + цифровой канал, скорость 1200 бит/с.
• FieldComm Group — HART Protocol Specifications — Актуальный набор спецификаций; HART Communication Protocol Specification Rev. 7.10.
• FieldComm Group — HART Protocol Specifications Change Log — Релиз HART 7.10 в августе 2026 года и история изменений.
• FieldComm Group — HART Application Guide — Архитектура point-to-point/multidrop, мастера, практические рекомендации.
• FieldComm Group — HART-IP — Применение HART поверх IP/Ethernet и интеграция с современными системами.
• FieldComm Group — HART Resources — Официальные руководства по HART, WirelessHART, HART-IP и FDI.
• Emerson — HART Communication, Principle of Operation — FSK 1200/2200 Гц, наложение на ток 4–20 мА, multidrop.
