Вступление: почему ГРЩ заслуживает отдельного разговора

Главный распределительный щит 0,4 кВ обычно вспоминают в двух случаях: когда объект только проектируется или когда на действующем объекте что-то уже начинает греться, выбивать, отключаться и требовать срочного внимания. Второй вариант, конечно, добавляет жизни ярких красок, но лучше все же начинать с первого.

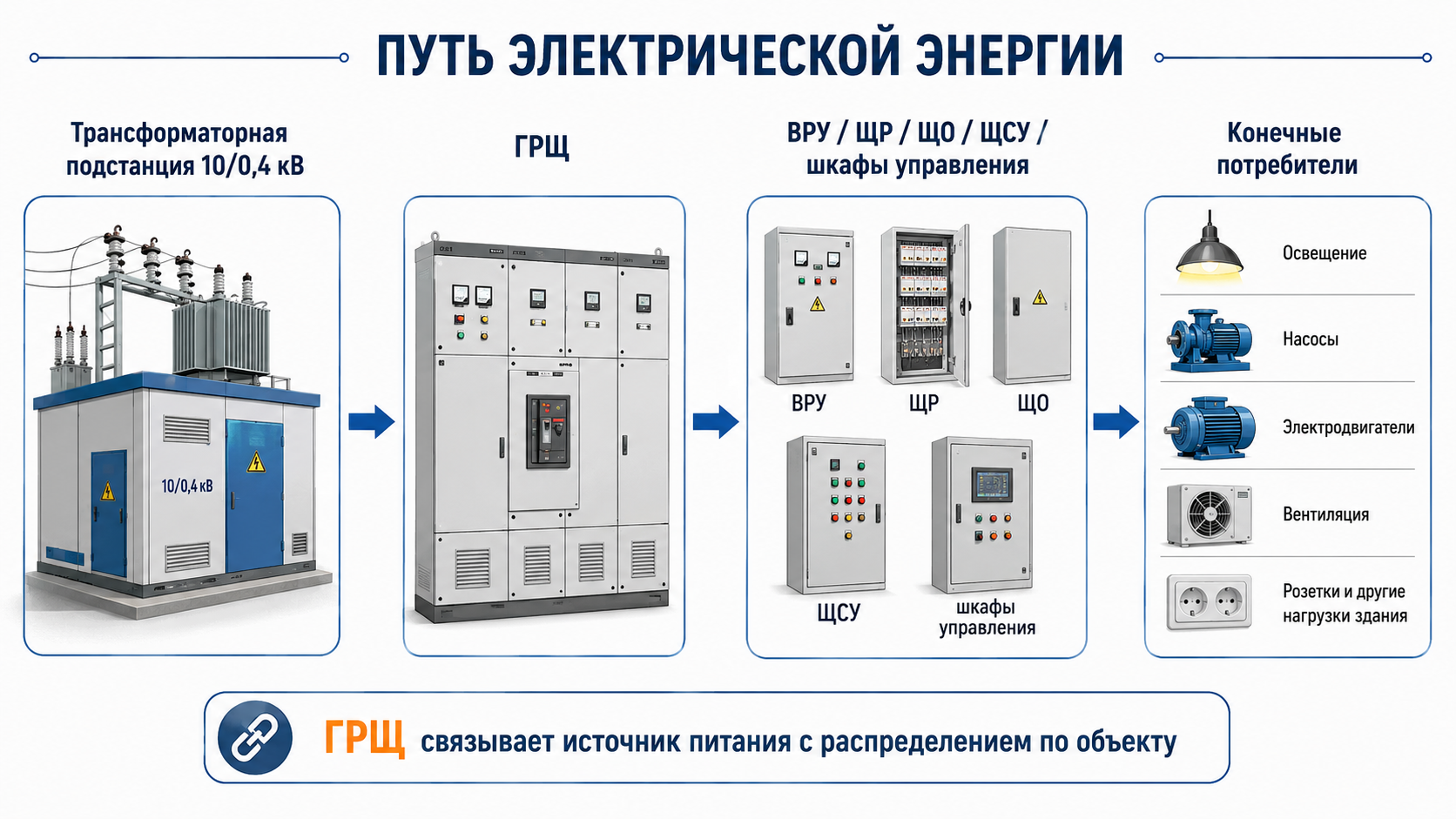

ГРЩ - это центральный элемент низковольтного электроснабжения здания, цеха, производственной линии, насосной станции, склада, торгового комплекса или административного объекта. Через него электроэнергия приходит от трансформаторной подстанции, вводного устройства или другого источника питания и дальше распределяется по потребителям: силовым линиям, щитам освещения, шкафам управления, системам вентиляции, насосам, технологическому оборудованию, ИБП, пожарным системам и другим нагрузкам.

Если говорить совсем коротко, ГРЩ отвечает за три вещи: принять питание, безопасно распределить его по объекту и отключить аварийный участок раньше, чем проблема превратится в дорогостоящую остановку производства. В хорошей системе электроснабжения ГРЩ работает незаметно. И это лучший комплимент для такого оборудования.

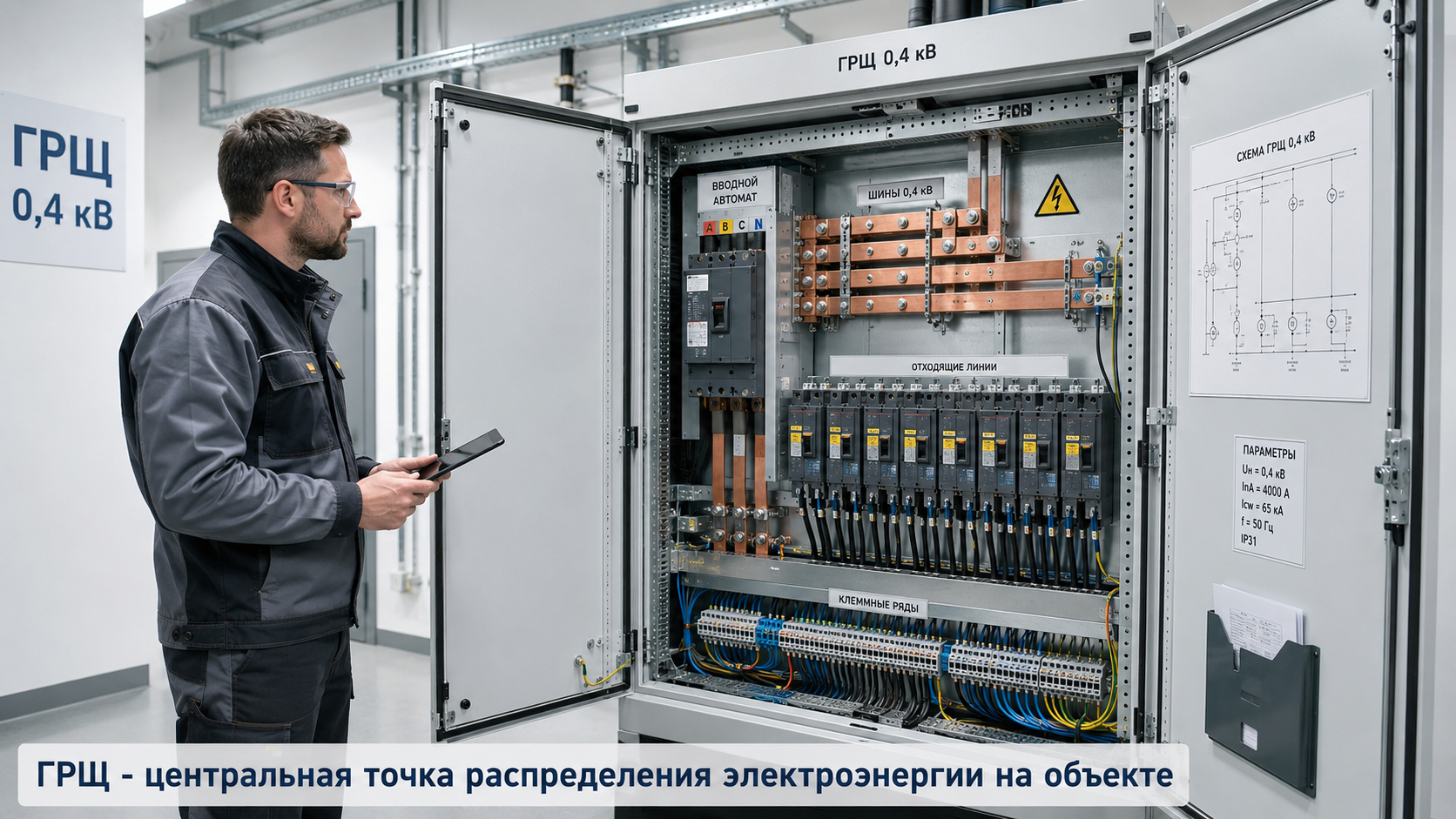

Что такое ГРЩ 0,4 кВ простыми словами

ГРЩ 0,4 кВ - это главный распределительный щит низкого напряжения, предназначенный для приема, учета, защиты, коммутации и распределения электроэнергии по объекту. Номинальное напряжение 0,4 кВ соответствует распространенной трехфазной сети 380/400 В переменного тока.

В зависимости от объекта ГРЩ может быть небольшим напольным шкафом на несколько отходящих линий или крупным секционным низковольтным комплектным устройством с вводами от двух трансформаторов, секционным выключателем, АВР, шинными системами, измерением параметров сети и диспетчеризацией.

Важно понимать: ГРЩ - это не отдельный «тип железного ящика», а функциональное назначение щита. По конструкции он может быть выполнен как НКУ 0,4 кВ в шкафном, панельном, секционном или модульном исполнении. По сути, это главный распределительный центр на стороне низкого напряжения.

Основные задачи ГРЩ

·       прием электроэнергии от трансформатора, ввода, ДГУ, ИБП или другого источника питания;

·       распределение питания по отходящим линиям и вторичным щитам;

·       защита кабельных линий и оборудования от перегрузок и коротких замыканий;

·       секционирование шин и повышение надежности электроснабжения;

·       автоматическое или ручное переключение питания между вводами;

·       измерение токов, напряжений, мощности, cos φ, частоты и энергии;

·       интеграция с системами диспетчеризации, АСУ ТП, SCADA или BMS;

·       обеспечение удобного и безопасного обслуживания электроустановки.

Где применяется главный распределительный щит

ГРЩ устанавливают там, где требуется организованное распределение электроэнергии по нескольким группам нагрузок. Чем выше мощность объекта и чем больше критичных потребителей, тем важнее грамотная архитектура главного щита.

·       производственные предприятия, цеха, линии переработки и упаковки;

·       складские комплексы, логистические терминалы и холодильные зоны;

·       торговые центры, офисные здания, административные объекты;

·       котельные, насосные станции, очистные сооружения, станции водоснабжения;

·       агропромышленные объекты: элеваторы, комбикормовые производства, сушильные комплексы;

·       медицинские, образовательные, спортивные и общественные здания;

·       частные крупные объекты с высокой выделенной мощностью: коттеджи, усадьбы, мастерские, гостевые комплексы;

·       инфраструктурные объекты, где требуется резервирование питания и контроль параметров сети.

Для небольшого дома достаточно распределительного щита. Для производства, где один неудачный отключенный ввод может остановить технологическую линию, нужен уже другой уровень решения: расчет токов короткого замыкания, селективность защит, секционирование, тепловой режим, обслуживание под нагрузкой, резервные вводы и понятная документация.

ГРЩ, ВРУ, НКУ, ЩР и ЩСУ: в чем разница

В коммерческих запросах часто встречается путаница: заказчик пишет «нужен ВРУ», проектировщик закладывает «ГРЩ», эксплуатация называет это «главным щитом», а снабжение просит цену на «НКУ». В быту все примерно понятно, но для расчета и производства лучше разложить термины аккуратно.

Главная мысль простая: ГРЩ может быть выполнен как НКУ, включать функции ВРУ, питать ЩР и ЩСУ. Поэтому в техническом задании важно описывать не только название, но и функции: сколько вводов, какие нагрузки, нужен ли учет, АВР, диспетчеризация, секционирование, резервирование и требования к обслуживанию.

Из чего состоит ГРЩ 0,4 кВ

Состав ГРЩ зависит от мощности объекта, категории электроснабжения, схемы питания, требований проекта и условий эксплуатации. Но в большинстве случаев можно выделить несколько базовых узлов.

1. Корпус и конструктив

Корпус ГРЩ - это не просто оболочка. Он определяет способ монтажа, степень защиты, механическую прочность, удобство обслуживания, возможность ввода кабелей, размещение шин и аппаратов. Для промышленных объектов чаще применяют напольные шкафы или секционные конструкции с доступом спереди, а иногда и сзади.

·       степень защиты IP выбирается по условиям помещения: сухое электрощитовая, производство, пыльная зона, влажная среда;

·       габариты подбираются с учетом аппаратов, шин, радиусов изгиба кабелей и запаса под обслуживание;

·       двери, панели, перегородки и монтажные платы должны обеспечивать безопасный доступ к узлам;

·       конструкция должна учитывать массу аппаратов, шин и кабельных подключений.

2. Вводная секция

Вводная секция принимает питание от трансформатора, ВРУ, КТП, дизель-генератора или другого источника. В ней обычно размещается вводной автоматический выключатель, рубильник, разъединитель, измерительные трансформаторы тока, приборы контроля параметров сети, иногда - узел учета.

Для мощных ГРЩ применяют воздушные автоматические выключатели или силовые автоматические выключатели в литом корпусе. Выбор зависит от номинального тока, отключающей способности, требуемой селективности, типа расцепителя и возможностей дистанционного управления.

3. Секционная часть и АВР

Если объект питается от двух вводов или двух трансформаторов, ГРЩ часто выполняют секционным. Между секциями устанавливается секционный выключатель. Такая схема позволяет повысить надежность: при потере одного ввода часть нагрузок может быть запитана от другого, если это предусмотрено проектом и допустимо по мощности.

АВР - автоматический ввод резерва - применяют там, где питание должно переключаться без участия персонала или с минимальным временем простоя. В простых решениях АВР строится на релейной логике. В более сложных - с контроллером, индикацией, диагностикой, обменом сигналами с диспетчеризацией.

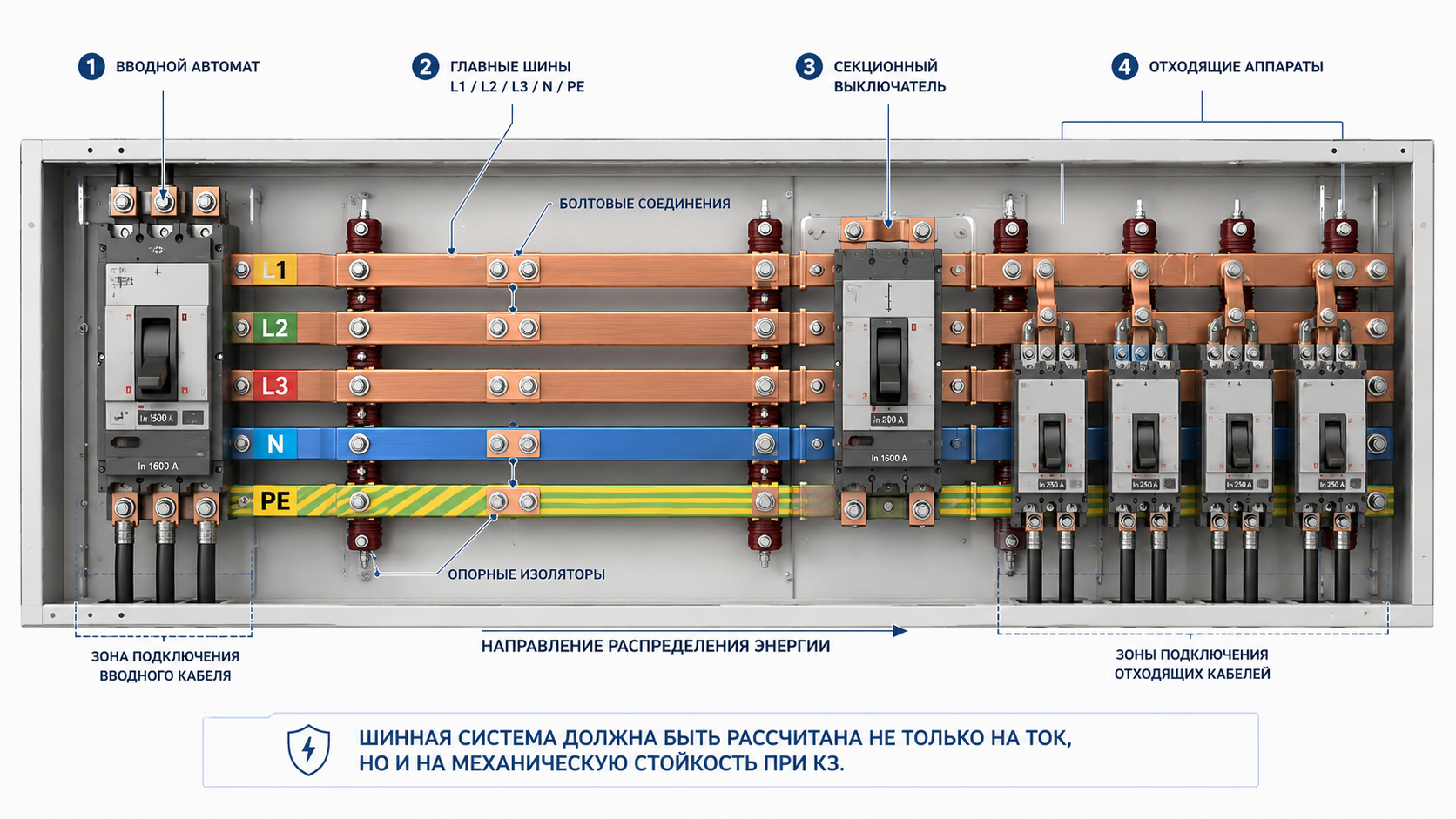

4. Шинная система

Шины - это силовая «магистраль» ГРЩ. По ним ток распределяется от вводной секции к секциям отходящих линий. Чаще применяют медные или алюминиевые шины, рассчитанные по длительно допустимому току, нагреву, механической стойкости при коротком замыкании и условиям охлаждения.

В хорошем ГРЩ шинная система не выглядит как случайный набор металла. Она имеет понятную геометрию, достаточные расстояния, надежные опоры, правильную изоляцию, маркировку фаз и доступность для контроля соединений. Здесь инженерная аккуратность важнее эстетики, хотя одно другому не мешает.

5. Отходящие линии

Отходящие линии питают распределительные щиты, шкафы управления, электродвигатели, системы вентиляции, насосы, освещение, розеточные сети, технологическое оборудование и специальные потребители. На каждой линии устанавливается коммутационный и защитный аппарат: автоматический выключатель, выключатель нагрузки с предохранителями, контакторная группа, УЗО/дифференциальная защита - в зависимости от назначения цепи.

Для промышленных объектов особенно важны селективность и координация защит. Иначе при аварии на одной линии может отключиться вводной автомат, а вместе с ним - половина объекта. Формально защита есть, но эксплуатация после такого обычно задает вопросы с выражением лица, которое сложно назвать праздничным.

6. Измерение, учет и контроль параметров сети

ГРЩ может включать амперметры, вольтметры, мультиметры, счетчики электроэнергии, трансформаторы тока, реле контроля фаз, реле напряжения, измерители качества электроэнергии. Для предприятий полезна передача данных в систему диспетчеризации: токи, напряжения, активная и реактивная мощность, аварии, положение выключателей, состояние вводов.

Такие функции помогают не просто «видеть лампочку на двери», а понимать реальную картину: какая секция загружена, где растет ток, есть ли перекос фаз, какой ввод работает, срабатывал ли АВР, не подходит ли линия к пределу по нагрузке.

7. Цепи управления, сигнализации и диспетчеризации

В современном ГРЩ часто присутствуют не только силовые цепи, но и вторичные цепи: катушки включения и отключения, мотор-приводы автоматов, реле, контроллер АВР, сигнальные контакты, лампы индикации, клеммы для вывода сигналов в АСУ ТП, BMS или SCADA. Для надежной эксплуатации все эти цепи должны быть аккуратно промаркированы и отражены в схемах.

·       состояние вводных и секционных выключателей;

·       аварийное отключение и срабатывание защит;

·       наличие напряжения на вводах и секциях;

·       режим работы АВР: автоматический, ручной, блокировка;

·       сигналы дистанционного отключения или запрета включения;

·       передача параметров сети по Modbus RTU/TCP, Ethernet или другим интерфейсам.

8. PE и N шины, заземление, уравнивание потенциалов

Отдельное внимание уделяется защитным и рабочим нулевым проводникам. PE и N шины должны соответствовать схеме заземления объекта, проектным решениям и требованиям безопасности. Ошибки в этой части могут приводить к ложным срабатываниям дифференциальной защиты, появлению опасных потенциалов на корпусах оборудования и сложным проблемам при эксплуатации.

Для статьи на сайте достаточно объяснить логику, но для реального проекта необходимо сверять решения по PE/N/PEN с актуальными редакциями ПУЭ, ГОСТ и проектной документацией. Это не тот раздел, где стоит полагаться на «мы всегда так делали».

9. Маркировка и документация

Внутри ГРЩ должны быть понятные обозначения аппаратов, клемм, проводников, шин, кабельных подключений и цепей управления. Для эксплуатационного персонала это не формальность, а способ быстро найти нужную линию, безопасно отключить участок и не перепутать важный потребитель с «чем-то похожим рядом».

·       однолинейная схема;

·       принципиальные и монтажные схемы;

·       перечень элементов;

·       таблица кабельных подключений;

·       паспорт изделия;

·       протоколы проверок и испытаний;

·       инструкция по эксплуатации, если требуется.

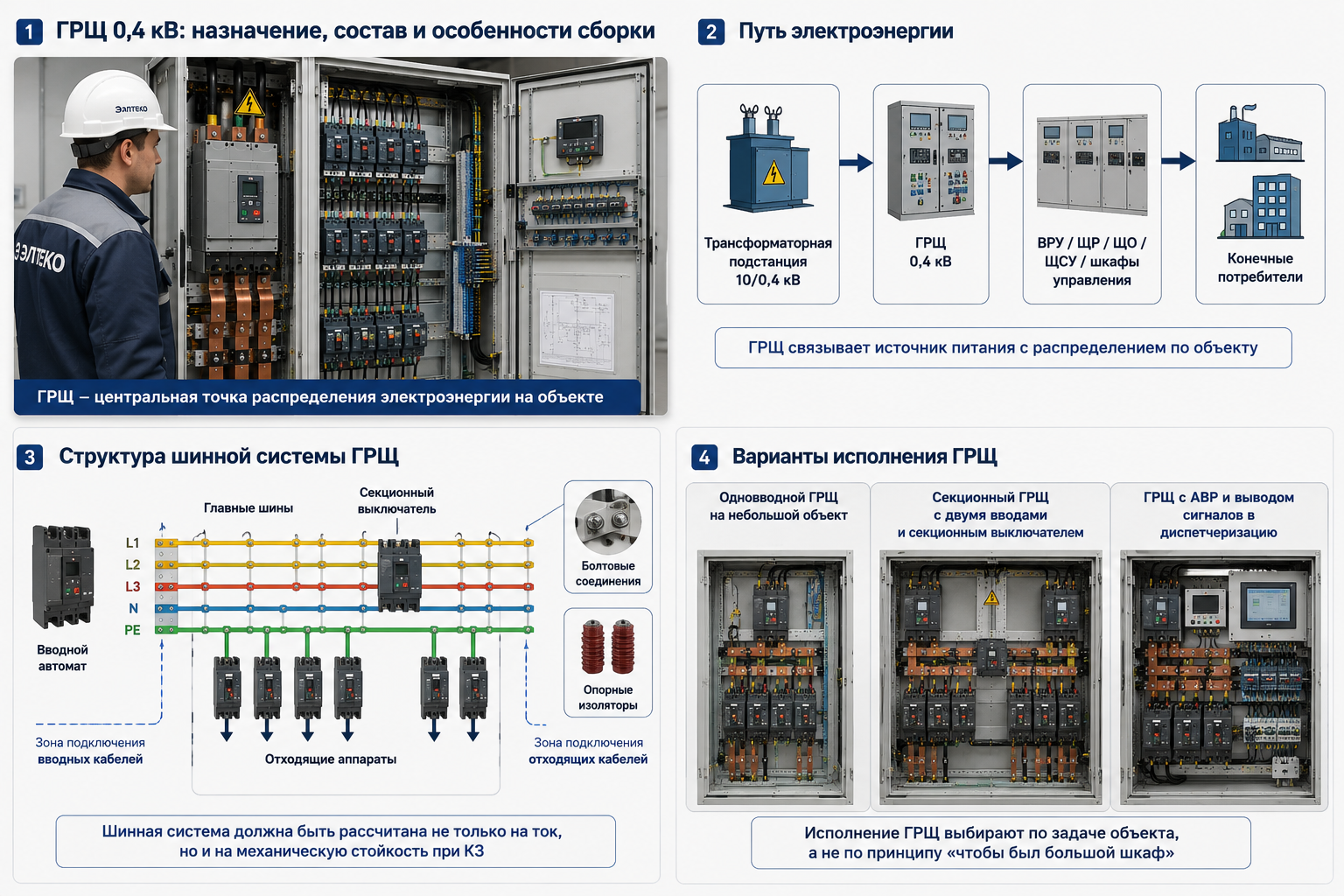

Типовые варианты исполнения ГРЩ

Как подбирается и проектируется ГРЩ 0,4 кВ

Качественный ГРЩ начинается не на сборочном участке, а с исходных данных. Если в запросе написано только «нужен ГРЩ на 400 А», расчет получится приблизительным. Для коммерческого предложения этого иногда достаточно, но для производства и монтажа нужны точные данные.

Инженерный расчет ГРЩ обычно включает:

·       расчет нагрузок и коэффициентов спроса;

·       выбор номинальных токов вводных, секционных и отходящих аппаратов;

·       проверку отключающей способности по току короткого замыкания;

·       проверку селективности защит;

·       подбор шин по длительному току, нагреву и стойкости при КЗ;

·       выбор сечений внутренних проводников и кабельных подключений;

·       оценку тепловыделения и необходимости вентиляции;

·       проверку удобства монтажа, обслуживания и расширения;

·       подготовку электрических схем и спецификации.

Нормативная ремарка

При подготовке проектной и производственной документации решения по ГРЩ необходимо сверять с актуальными редакциями ПУЭ, СП, ГОСТ IEC 61439, ГОСТ IEC 60947, требованиями энергоснабжающей организации, проектом и техническими условиями. Нормативная база меняется, поэтому в статье на сайте лучше не писать спорные «вечные истины» без проверки. Электрика любит точность, а не смелые пересказы из памяти.

Особенности сборки ГРЩ: что отличает хороший щит от проблемного

Сборка ГРЩ - это не механическое размещение аппаратов в шкафу. Здесь важны расчет, аккуратность, технологическая дисциплина и понимание, как щит будут подключать, проверять, обслуживать и ремонтировать через несколько лет.

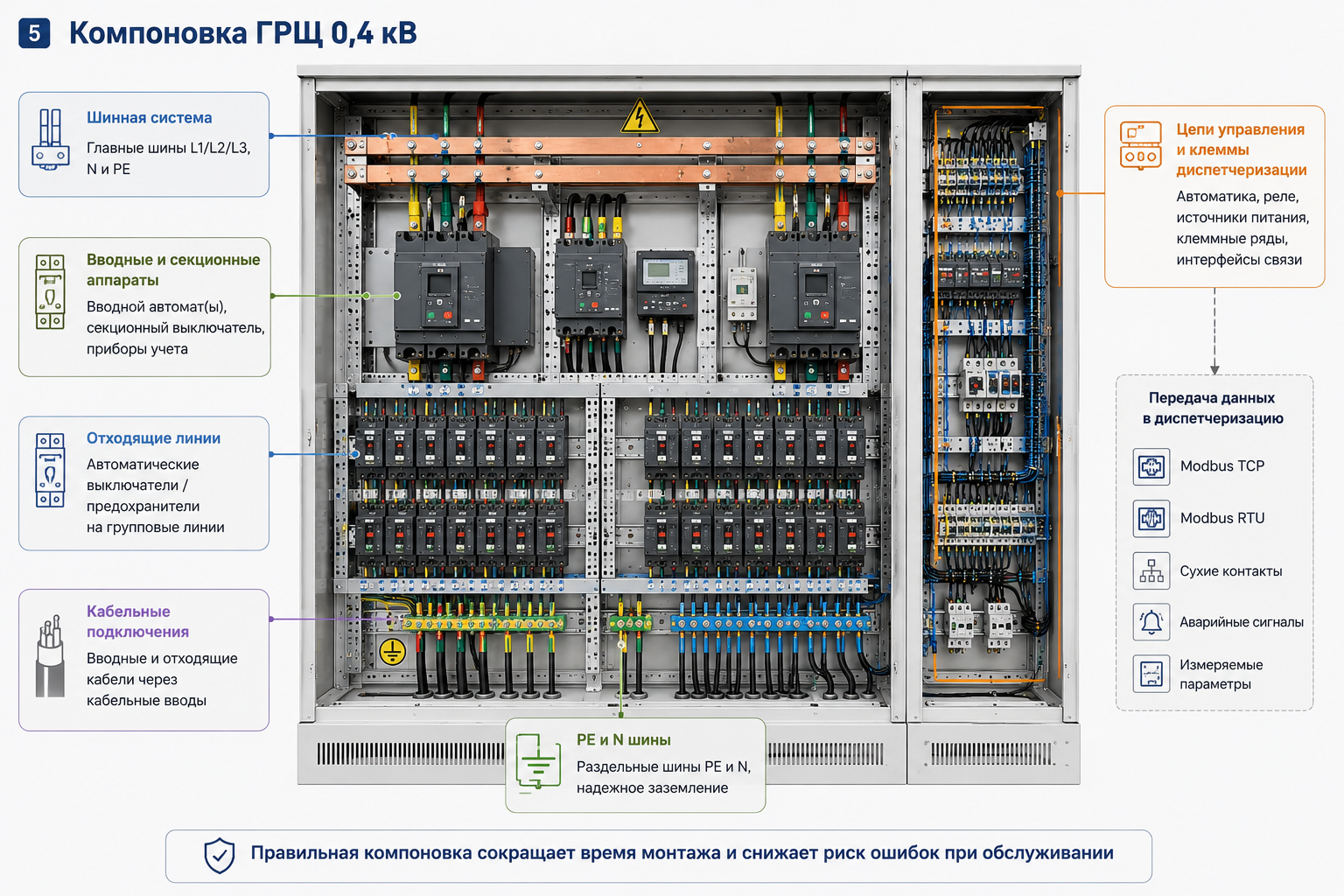

Компоновка: сначала логика, потом красота

Хорошая компоновка читается с первого взгляда: вводы расположены понятно, силовые цепи отделены от цепей управления, клеммы доступны, маркировка видна, кабели можно завести без борьбы с геометрией, а аппараты не мешают обслуживанию друг друга. Красиво - это когда удобно и безопасно. Просто ровные провода без инженерной логики не спасают.

·       вводные аппараты размещаются с учетом кабельного ввода или шинопроводного подключения;

·       отходящие линии группируются по назначению, токам и секциям;

·       силовые цепи и цепи управления разделяются по трассам;

·       клеммные блоки располагаются в зоне удобного доступа;

·       оставляется пространство под радиусы изгиба кабелей;

·       предусматриваются места для маркировки, схем и эксплуатационной документации.

Шинные соединения и контактные узлы

Большие токи не прощают слабых контактов. Некачественная подготовка шин, неправильный момент затяжки, отсутствие контактной обработки, перекосы, неподходящий крепеж или недоступность для контроля со временем приводят к нагреву. А нагрев в ГРЩ - это уже не «неприятность», а прямой путь к аварийному ремонту.

На производстве важно соблюдать технологию: подготовка контактных поверхностей, правильный крепеж, контроль затяжки, проверка зазоров и расстояний, фиксация проводников, защита от механических воздействий. Для ответственных щитов желательно предусматривать возможность тепловизионного контроля в эксплуатации.

Опрессовка, наконечники и проводники

Внутренние соединения должны соответствовать токам цепей и условиям работы. Наконечники подбирают под сечение, тип проводника и клемму аппарата. Опрессовка выполняется подходящим инструментом и матрицей, а не «чем было в ящике». Неправильно опрессованный наконечник может выглядеть прилично, но под нагрузкой быстро покажет характер.

Маркировка

Маркировка нужна не для красоты и не для галочки в паспорте. Она нужна тому, кто в 6 утра будет искать, почему не запустился насос, не включилась вентиляция или пропало питание на линии. Чем понятнее маркировка, тем меньше риск ошибки при обслуживании.

·       маркировка аппаратов по схеме;

·       маркировка проводников и клемм;

·       обозначение вводов, секций и отходящих линий;

·       указание назначения цепей управления и сигнализации;

·       таблички безопасности и предупреждающие обозначения.

Проверка и приемка

Перед отгрузкой ГРЩ должен пройти контроль: соответствие схемам, качество монтажа, затяжка соединений, правильность маркировки, работоспособность цепей управления, проверка изоляции, механическая работа аппаратов, имитация режимов АВР, если он предусмотрен. Чем сложнее щит, тем важнее не ограничиваться визуальным осмотром.

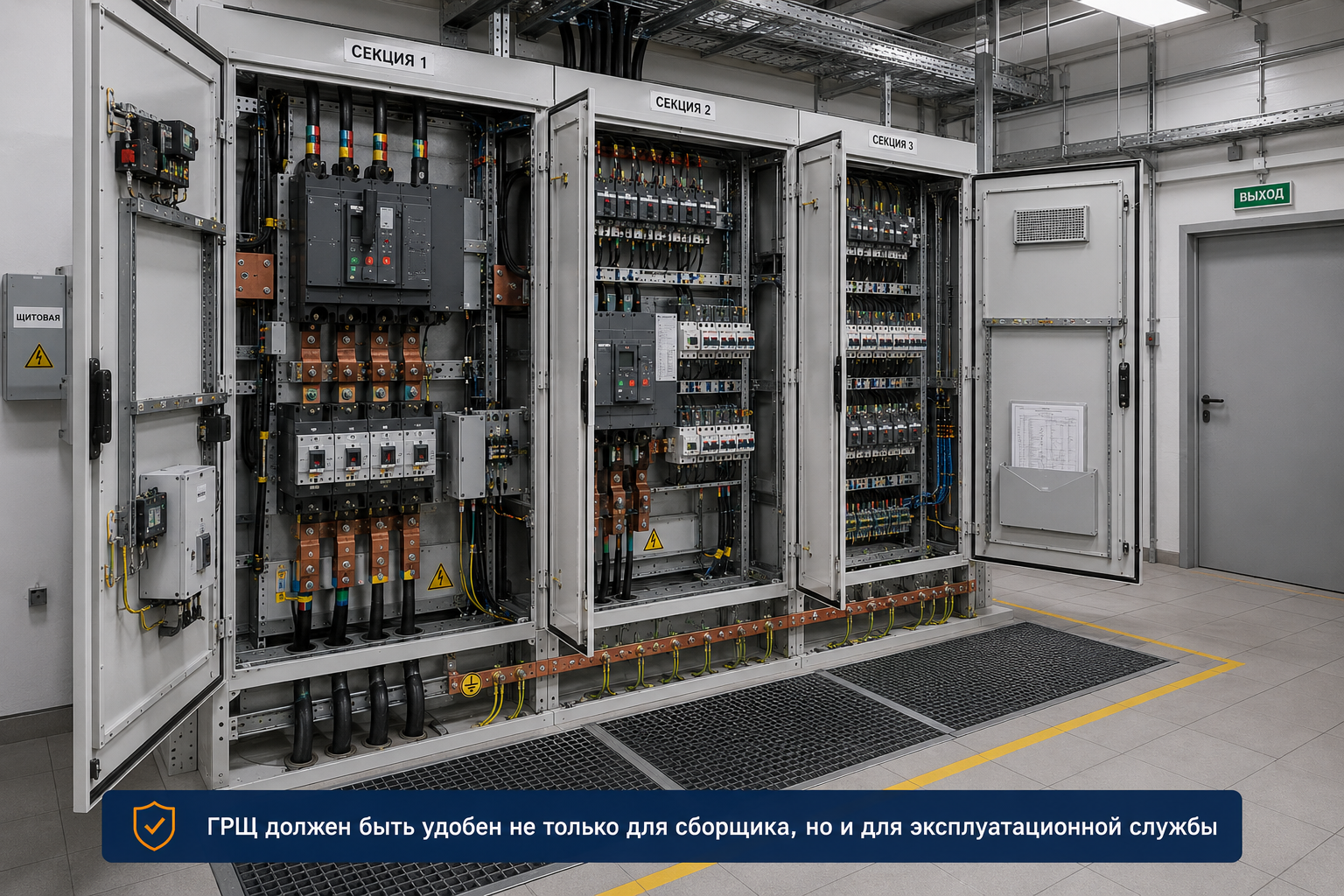

Что важно при монтаже ГРЩ на объекте

Даже хорошо собранный ГРЩ можно испортить неаккуратным монтажом. Поэтому при поставке важно учитывать не только сам щит, но и место установки, подъезд, разгрузку, ввод кабелей, проходы обслуживания, подключение шинопровода, условия заземления и порядок ПНР.

·       помещение должно обеспечивать доступ для обслуживания и безопасные проходы;

·       основание должно выдерживать массу щита и обеспечивать ровную установку;

·       кабельные вводы должны соответствовать проекту и фактической трассе кабелей;

·       силовые кабели нельзя заводить так, чтобы они механически нагружали клеммы аппаратов;

·       после транспортировки и установки нужно повторно проверить механические соединения;

·       перед включением выполняются необходимые измерения и проверки.

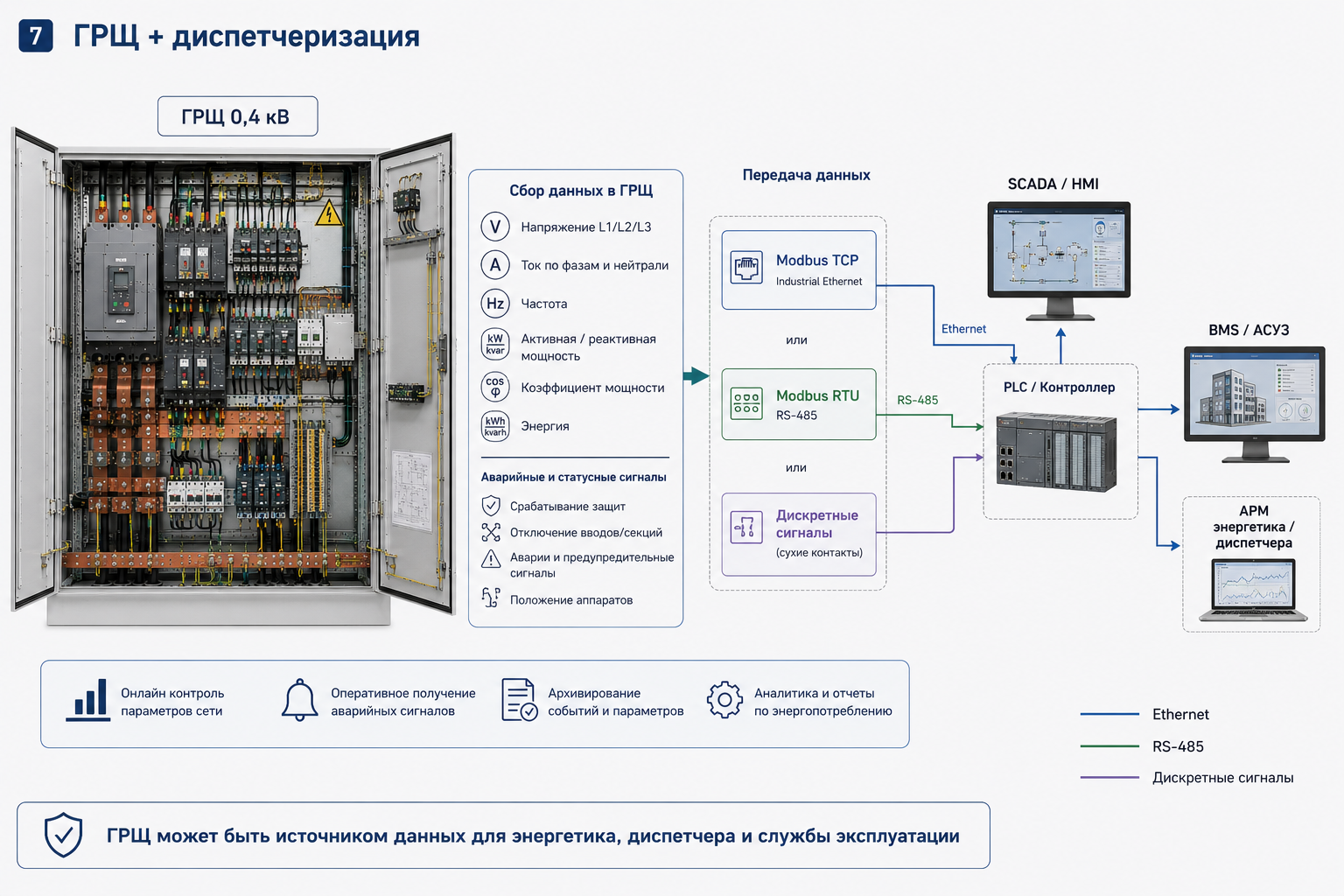

ГРЩ и АСУ ТП: когда главный щит становится частью автоматизации

На промышленных объектах ГРЩ все чаще становится не только силовым, но и информационным узлом. Из него можно передавать данные в диспетчеризацию: наличие напряжения на вводах, положение автоматов, аварии, токи, напряжения, мощность, состояние АВР, срабатывание защит. Для эксплуатации это особенно полезно: объект виден не только «по факту отключения», но и по тенденциям.

Например, если ток на одной секции стабильно растет, а на другой остается запас, можно заранее оценить перераспределение нагрузок. Если часто срабатывает защита конкретной линии, можно анализировать нагрузку, пусковые токи или состояние оборудования. Если АВР переключался ночью, диспетчер видит событие и может разобраться, что произошло.

Для интеграции с АСУ ТП в ГРЩ заранее предусматривают измерительные приборы с интерфейсом связи, сухие контакты состояния аппаратов, клеммные блоки сигналов, питание цепей управления, протокол обмена, адресацию и понятную документацию. Лучше предусмотреть это на этапе проектирования, чем потом искать место под «еще один маленький модуль», которому внезапно нужен блок питания, автомат, клеммы и место в шкафу.

Типичные ошибки при выборе и сборке ГРЩ

Практические примеры применения

Пример 1. Производственный цех

На объекте есть технологические линии, вентиляция, компрессорная, освещение, шкафы управления и розеточные группы. ГРЩ принимает питание от КТП, распределяет нагрузки по секциям, питает силовые щиты участков и шкафы управления. В щите предусматривают вводной автомат, отходящие линии с защитой, приборы измерения, PE/N шины, резервные места и сигналы аварии для диспетчеризации.

Пример 2. Насосная станция

Для насосной важны надежность и управление авариями. ГРЩ может питать шкафы управления насосами, вентиляцию, освещение, обогрев, связь и КИПиА. При двух вводах целесообразно рассмотреть АВР, контроль напряжения, сигнализацию положения вводных аппаратов и передачу аварий в АСУ ТП.

Пример 3. Складской комплекс

На складе много распределенных нагрузок: освещение, зарядные зоны, ворота, вентиляция, пожарные системы, ИБП, офисные помещения. ГРЩ должен быть понятным для обслуживания, иметь запас по отходящим линиям и позволять аккуратно разделить силовые, осветительные и специальные потребители.

Пример 4. Реконструкция старого объекта

При модернизации часто выясняется, что старый щит не соответствует фактическим нагрузкам: аппараты менялись «по месту», схемы устарели, маркировка частично потеряна, кабели заходят как смогли. В такой ситуации новый ГРЩ лучше проектировать не как копию старого, а как нормальное техническое решение: с актуальной схемой, расчетом защит, понятной компоновкой и документацией.

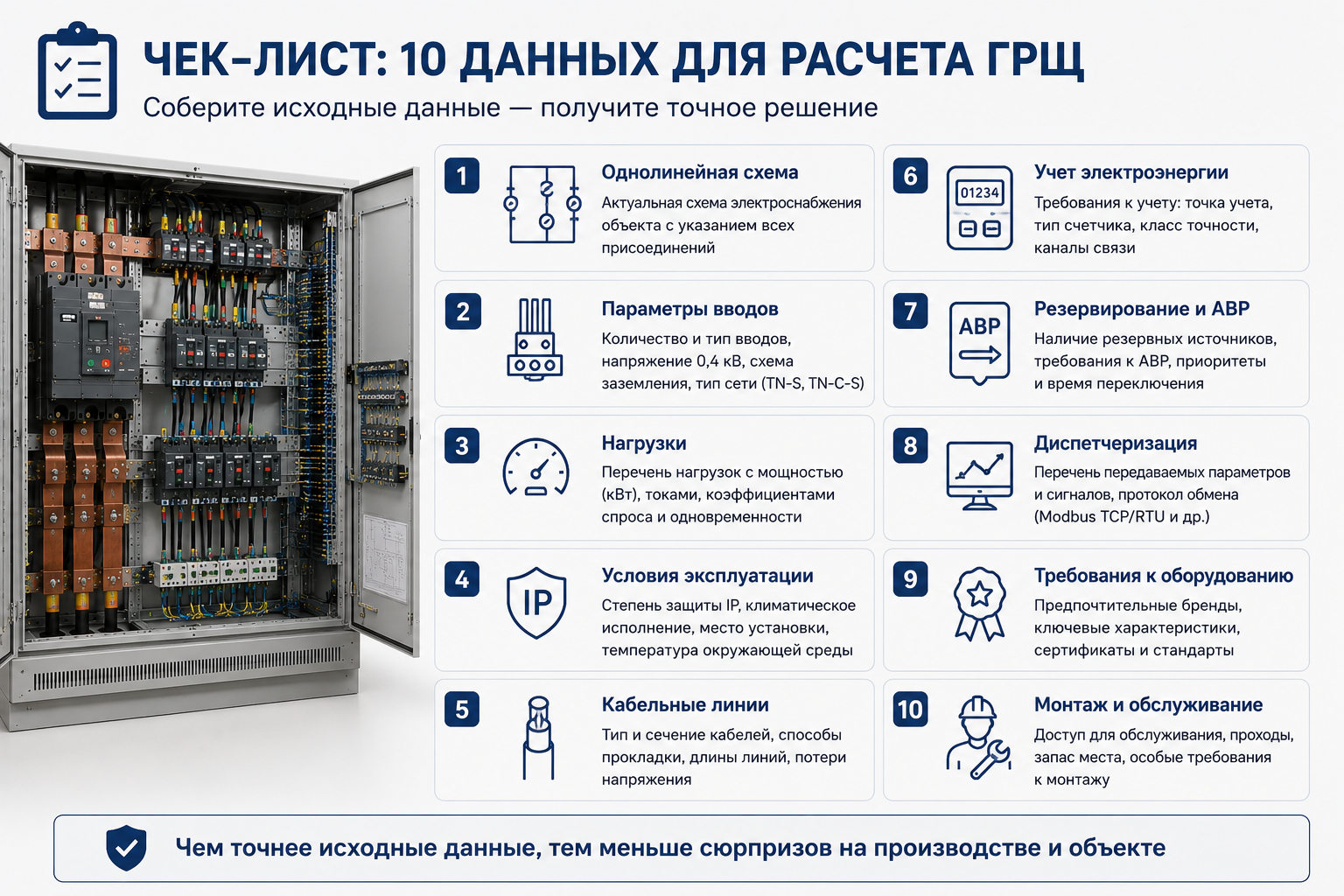

Что прислать для расчета стоимости ГРЩ

Чтобы быстро подготовить корректное коммерческое предложение, производителю ГРЩ желательно передать максимум исходных данных. Не обязательно сразу иметь идеальный проект, но чем больше информации, тем точнее расчет.

1.     Однолинейную схему электроснабжения или хотя бы описание схемы вводов и отходящих линий.

2.     Номинальный ток вводов, количество вводов, необходимость секционного выключателя и АВР.

3.     Перечень отходящих линий: назначение, токи, мощность, тип нагрузки, требования к защите.

4.     Требования к корпусу: напольный/навесной, габаритные ограничения, IP, климатическое исполнение.

5.     Информацию по вводу кабелей: сверху или снизу, количество и сечения кабелей.

6.     Требования к учету электроэнергии и согласованию с сетевой/энергоснабжающей организацией.

7.     Требования к измерению и диспетчеризации: какие параметры и сигналы нужно передавать.

8.     Предпочтения по брендам аппаратов и корпусных систем, если они есть.

9.     Адрес объекта и условия поставки, монтажа, ПНР.

10.  Нужна ли проектная документация, исполнительная документация, протоколы испытаний и сервисное сопровождение.

Советы профессионалов

·       Не экономьте на вводном и секционном аппарате без расчета. Именно они отвечают за поведение всей системы при аварии.

·       Просите не только цену, но и состав щита: аппараты, корпус, шины, измерение, клеммы, документацию, испытания.

·       Сразу решайте вопрос диспетчеризации. Добавить сигналы после сборки можно, но часто дороже и менее аккуратно.

·       Оставляйте резерв по месту и отходящим линиям. Объекты редко остаются в исходном состоянии навсегда.

·       Проверяйте, как будут заводиться кабели. Номинал автомата важен, но кабельный ввод иногда ломает весь красивый проект.

·       Требуйте нормальную маркировку и схемы. Через год эксплуатации именно они сэкономят время и нервы.

·       Для ответственных объектов закладывайте ПНР и проверку режимов АВР. Сам факт наличия АВР еще не означает, что он корректно работает во всех сценариях.

Почему стоит заказывать ГРЩ у профильного производителя

Главный распределительный щит - не лучшее место для экспериментов в стиле «соберем по ходу». Ошибка в небольшом распределительном щитке может отключить группу розеток. Ошибка в ГРЩ может остановить объект, повредить оборудование или создать опасность для персонала.

Профильный производитель не просто устанавливает аппараты в корпус. Он проверяет исходные данные, помогает уточнить схему, подбирает оборудование, продумывает компоновку, выполняет сборку по документации, маркирует цепи, проводит проверки и передает заказчику изделие, которое можно обслуживать, а не разгадывать.

ООО ИК «ЭЛТЕКО» выполняет сборку электрощитов и НКУ 0,4 кВ, включая ГРЩ, ВРУ, ЩР, ЩСУ и шкафы управления. При необходимости можно связать силовую часть с автоматикой: вывести сигналы, добавить измерение, предусмотреть АВР, подготовить к интеграции с АСУ ТП или диспетчеризацией.

Заключение

ГРЩ 0,4 кВ - это главный узел низковольтного распределения на объекте. Он принимает питание, распределяет его по линиям, защищает кабели и оборудование, помогает управлять резервированием и дает эксплуатационной службе понятную картину состояния электроснабжения.

Хороший ГРЩ начинается с грамотного технического задания и заканчивается не отгрузкой, а нормальной работой на объекте: без перегрева, хаоса в кабелях, непонятной маркировки и загадочных отключений. Если нужен расчет, подбор состава, изготовление или модернизация ГРЩ - свяжитесь с нами. Подберем решение под мощность, схему электроснабжения, условия объекта и требования эксплуатации.
