Что такое ГРЩ простыми словами

Главный распределительный щит, или ГРЩ, — это низковольтное комплектное устройство, через которое осуществляется прием и распределение электроэнергии по зданию, производственному корпусу, комплексу зданий или отдельной технологической зоне. Если представить систему электроснабжения как дерево, то вводная линия — это корень, отходящие кабельные линии — ветви, а ГРЩ — ствол, который собирает питание и направляет его туда, где оно действительно нужно.

В отличие от обычного распределительного щита, ГРЩ работает с крупными токами, магистральными линиями и ответственными потребителями. Здесь устанавливаются вводные аппараты, секционные выключатели, шины, устройства защиты, измерительные приборы, средства учета, а при необходимости — автоматика АВР, мониторинг параметров сети и интерфейсы для диспетчеризации.

На практике ГРЩ — не “шкаф с автоматами”, а инженерная система в металлическом корпусе. Ошибка в расчете токов короткого замыкания, выборе шин, компоновке отходящих линий или логике АВР может обойтись намного дороже самого щита. Поэтому грамотный ГРЩ начинается не с корпуса, а с схемы, расчета нагрузок и понимания режима работы объекта.

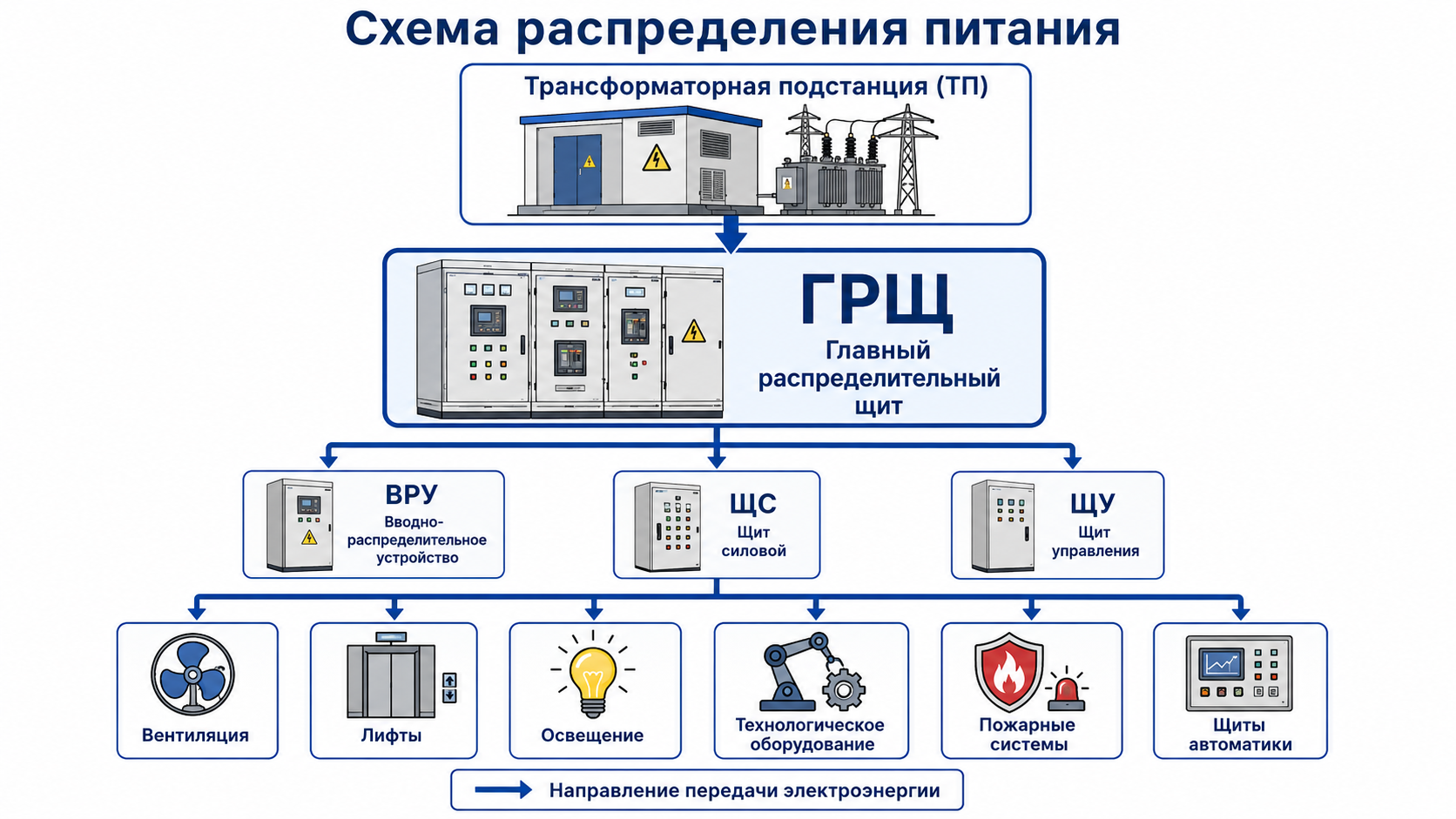

Назначение ГРЩ: какие задачи он решает

Главная задача ГРЩ — обеспечить безопасное, управляемое и надежное распределение электроэнергии между потребителями объекта. Но за этой короткой формулировкой скрывается несколько функций, каждая из которых важна для эксплуатации.

• Прием электроэнергии от источника питания. ГРЩ принимает питание от трансформаторной подстанции, ЦВР, дизель-генераторной установки или другой точки ввода. На вводе устанавливаются коммутационные аппараты, позволяющие отключить объект или отдельный ввод для обслуживания.
• Распределение нагрузки по отходящим линиям. От ГРЩ питаются ВРУ, силовые щиты, щиты освещения, шкафы управления, инженерные системы здания и крупные технологические потребители.
• Защита кабелей и оборудования. Автоматические выключатели, предохранители, УЗО, дифференциальная защита и УЗИП защищают линии от перегрузок, коротких замыканий, утечек и импульсных перенапряжений.
• Учет и контроль параметров сети. В составе ГРЩ могут применяться счетчики, трансформаторы тока, амперметры, вольтметры, анализаторы качества электроэнергии и цифровые измерительные приборы.
• Резервирование питания. Для ответственных объектов ГРЩ комплектуется секциями АВР, которые автоматически переводят нагрузку на резервный ввод или генератор при пропадании основного питания.
• Оперативное управление. Современные решения могут передавать данные в диспетчерскую систему, SCADA или АСУ ТП, позволяя контролировать состояние вводов, отходящих линий и аварийных событий.

Где устанавливают главные распределительные щиты

ГРЩ применяются там, где есть разветвленная система электроснабжения и требуется централизованный ввод с дальнейшим распределением энергии. В небольшом кафе или офисе функции ГРЩ иногда выполняет ВРУ, но на крупных объектах это уже рискованное упрощение: слишком много потребителей, режимов работы и требований к надежности.

• промышленные предприятия, производственные цеха, склады и логистические комплексы;
• административные здания, бизнес-центры, торговые и общественные объекты;
• многоквартирные дома, жилые комплексы, паркинги и технические помещения;
• больницы, учебные учреждения, спортивные комплексы и объекты инфраструктуры;
• насосные станции, очистные сооружения, котельные и инженерные блоки;
• центры обработки данных, серверные и другие объекты с повышенными требованиями к непрерывности питания;
• производственные линии, где часть потребителей относится к силовой нагрузке, а часть — к автоматике и системам управления.

Место установки зависит от проекта: электрощитовая, РУ низшего напряжения трансформаторной подстанции, техническое помещение, вводной узел здания или отдельный электропомещение промышленного объекта. Для помещений с пылью, влагой, агрессивной средой или наружного размещения подбирается соответствующее исполнение корпуса и степень защиты оболочки.

Из чего состоит ГРЩ: основные элементы

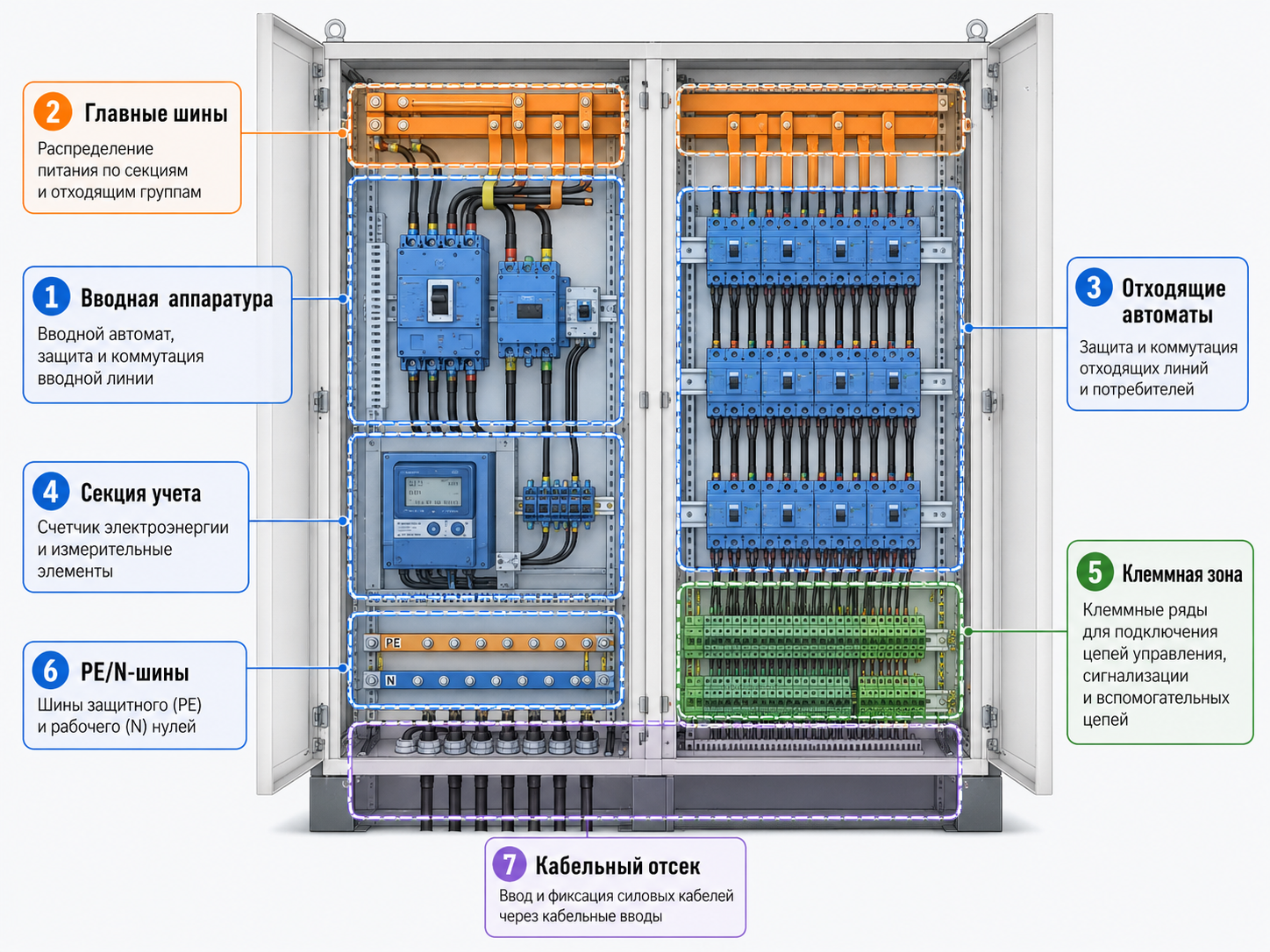

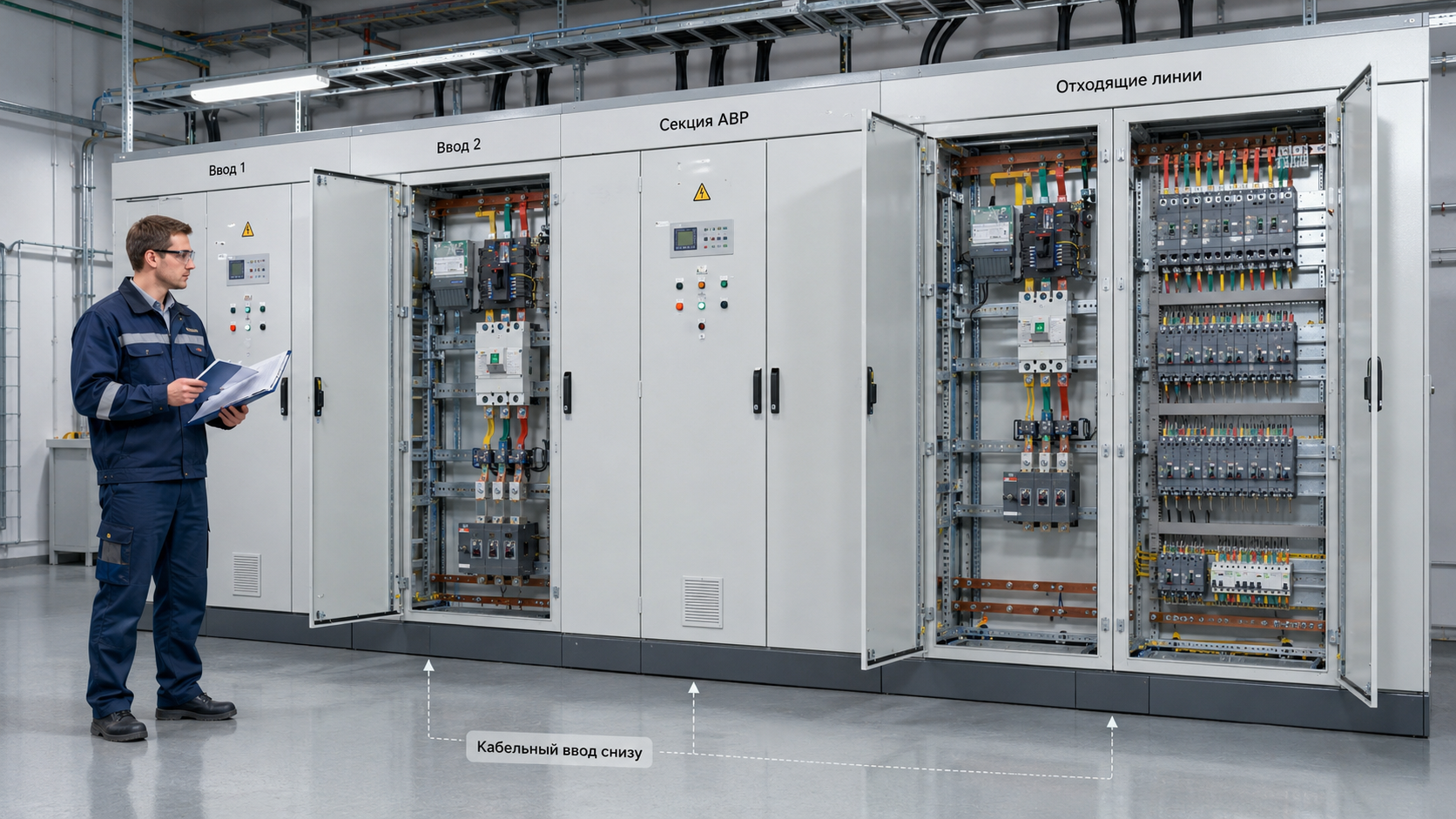

Комплектация главного распределительного щита всегда зависит от проекта, расчетной мощности, категории надежности электроснабжения, количества вводов и требований заказчика. Но базовая логика состава почти всегда одинакова.

Виды ГРЩ и варианты исполнения

Универсального ГРЩ “на все случаи жизни” не существует. Главный щит выбирают под объект, а не наоборот. Ниже — основные признаки, по которым различаются решения.

• По количеству вводов. Одновводные, двухвводные и многовводные ГРЩ. Для ответственных объектов часто применяются два независимых ввода и секция АВР.
• По способу установки. Чаще всего ГРЩ выполняется в напольном шкафном исполнении. Для небольших мощностей возможны компактные решения, но при больших токах требуется развитая шинная и кабельная зона.
• По степени защиты. Для сухих электрощитовых применяются стандартные исполнения, для запыленных или влажных помещений — повышенная степень защиты IP. Выбор IP должен соответствовать условиям эксплуатации, а не желанию “поставить покрепче на всякий случай”.
• По обслуживанию. Одностороннее или двухстороннее обслуживание. Это влияет на габариты, доступ к шинам, удобство монтажа кабелей и требования к помещению.
• По компоновке. Вводные, секционные, линейные и учетные шкафы могут быть выделены в отдельные панели или объединены в модульную систему.
• По уровню автоматизации. От простого ГРЩ с ручным управлением до щита с АВР, цифровыми измерителями, сигнализацией, удаленным мониторингом и интеграцией в SCADA.

ГРЩ, ВРУ и НКУ: в чем разница

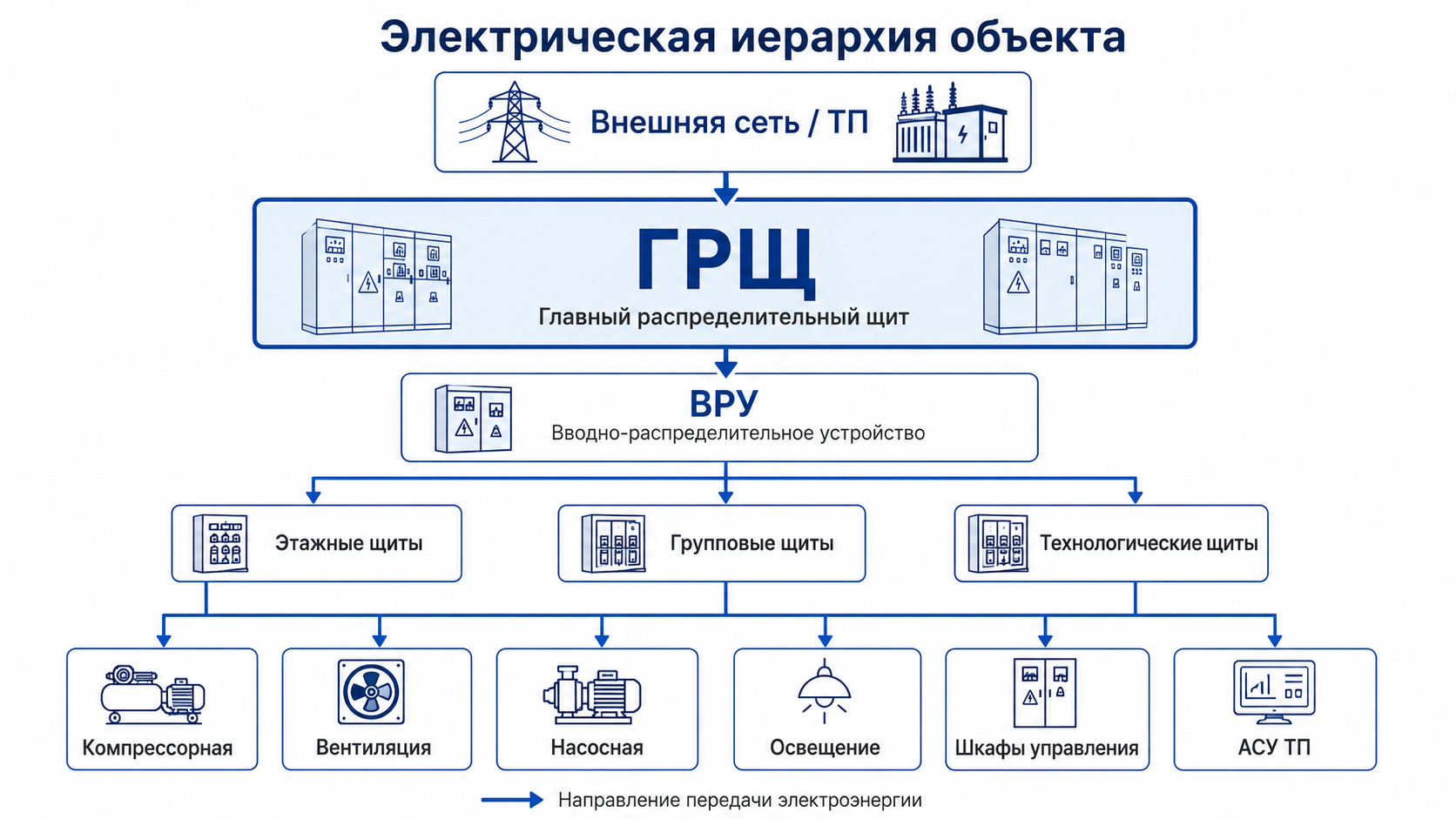

Путаница между ГРЩ и ВРУ встречается часто. Внешне оба устройства могут выглядеть как шкафы с коммутационной аппаратурой, но их роль в системе электроснабжения разная.

Важно: на небольшом объекте ВРУ может совмещать функции главного щита. Но на промышленной площадке, в жилом комплексе, бизнес-центре или объекте с несколькими вводами такая замена обычно приводит к перегрузке одного шкафа функциями, сложностям обслуживания и рискам для надежности.

Какие параметры нужно знать перед заказом ГРЩ

Чтобы производитель подготовил корректное техническое решение и коммерческое предложение, одного запроса “нужен ГРЩ на 400 А” недостаточно. Номинальный ток важен, но он не описывает ни схему, ни условия эксплуатации, ни требования к защите.

1. Расчетная мощность и токи нагрузки. Нужно понимать фактические и перспективные нагрузки, коэффициенты спроса, пусковые токи двигателей и характер потребителей.
2. Количество вводов и категория надежности. Один ввод, два ввода, резерв от ДГУ, секционирование шин, ручное или автоматическое переключение — это разные схемы и разная стоимость.
3. Система заземления. TN-C, TN-S, TN-C-S или другая схема определяют состав шин, разделение PEN, требования к N и PE, компоновку клеммных и шинных узлов.
4. Токи короткого замыкания. По ним выбирают коммутационную способность автоматических выключателей, прочность шинной системы и устойчивость оборудования.
5. Количество отходящих линий. Важны номиналы, типы нагрузок, запасные места, кабельные вводы, удобство последующего расширения.
6. Требования к учету. Коммерческий или технический учет, трансформаторное включение, пломбировка, АСКУЭ, интерфейсы передачи данных.
7. Условия установки. Температура, влажность, пыль, доступ персонала, габариты помещения, направление ввода кабелей, наличие фальшпола или кабельного канала.
8. Предпочтения по комплектующим. Бренды аппаратов, наличие аналогов, требования службы эксплуатации, сроки поставки и доступность запасных частей.

Как проектируется ГРЩ: от схемы до сборки

Качественный ГРЩ проходит несколько этапов. На каждом этапе есть свои “маленькие” решения, которые потом сильно влияют на эксплуатацию: где расположить вводной аппарат, хватит ли места для радиуса изгиба кабеля, удобно ли снять показания счетчика, можно ли обслужить секцию без демонтажа половины щита.

Защита и автоматика в составе ГРЩ

Вводный распределительный узел должен не просто включать и отключать нагрузку. Он обязан корректно реагировать на аварийные режимы. Именно поэтому выбор аппаратов защиты — один из самых ответственных этапов.

• Автоматические выключатели. Защищают линии от перегрузки и короткого замыкания. Для больших токов применяются аппараты в литом корпусе или воздушные выключатели.
• Рубильники и выключатели-разъединители. Обеспечивают видимый или гарантированный разрыв цепи для безопасного обслуживания.
• УЗИП. Снижают риск повреждения оборудования при грозовых и коммутационных перенапряжениях.
• Реле контроля напряжения и фаз. Следят за пропаданием фаз, перекосом, неправильной последовательностью, недопустимым повышением или снижением напряжения.
• Устройства дифференциальной защиты. Используются там, где необходимо защитить линии от токов утечки и снизить пожарные риски.
• Контроллер АВР. Оценивает состояние вводов, управляет переключением, контролирует задержки, блокировки и возврат на основной ввод.
• Сигнализация и диспетчеризация. Передают состояние вводов, аварий, положений аппаратов и параметров сети в систему мониторинга.

ГРЩ с АВР: когда он нужен

Автоматический ввод резерва нужен не в каждом ГРЩ, но для ответственных потребителей он часто становится обязательным элементом. Если пропадание питания приводит к остановке производства, сбою технологического процесса, остановке насосов, вентиляции, лифтов, серверного оборудования или систем безопасности, резервирование следует рассматривать уже на стадии проекта.

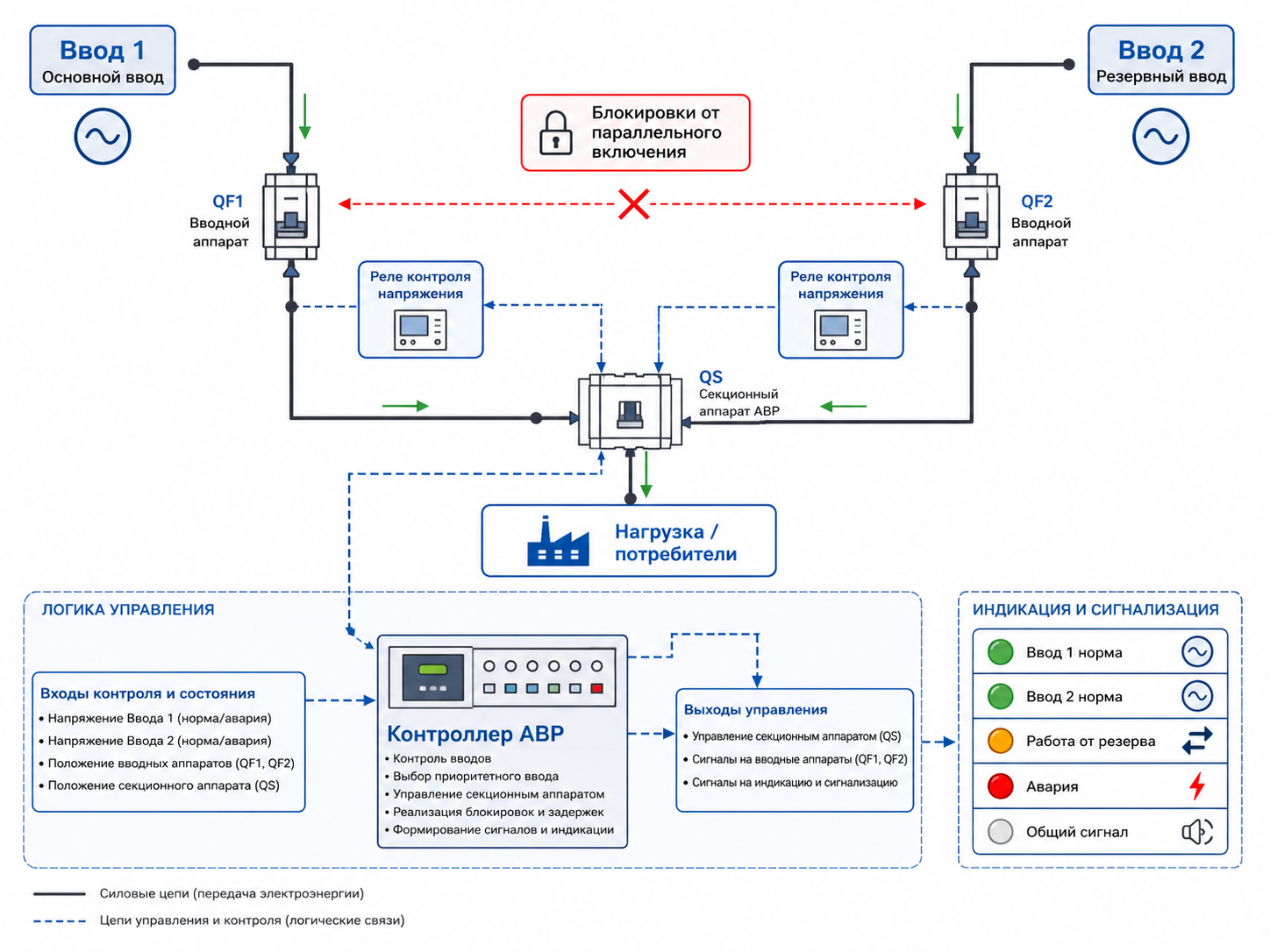

Схема АВР может быть простой — два ввода с переключением нагрузки на резерв. А может быть сложной: несколько вводов, секционирование шин, приоритеты, резерв от ДГУ, задержки включения, запрет параллельной работы источников, ручной режим, дистанционная сигнализация. Чем выше ответственность объекта, тем важнее не только наличие АВР, но и корректная логика его работы.

• проверить, какие потребители действительно должны питаться от резерва;
• разделить нагрузки на приоритетные и неприоритетные;
• учесть задержки запуска ДГУ и допустимое время перерыва питания;
• предусмотреть механические и электрические блокировки;
• обеспечить понятную индикацию режимов для персонала эксплуатации;
• проверить алгоритм АВР на производстве до отгрузки.

Комплектующие: на чем нельзя экономить

В ГРЩ цена ошибки выше, чем разница между “подешевле” и “нормально”. На вводах и магистральных линиях работают большие токи, а аварийный режим развивается быстро. Поэтому комплектующие подбираются по расчету, а не по принципу “такой автомат был на складе”.

• Коммутационная способность. Аппарат должен отключать расчетный ток короткого замыкания в точке установки.
• Тепловой режим. Шины, проводники и аппараты должны работать без перегрева при длительной нагрузке.
• Селективность. Авария на отходящей линии не должна без необходимости отключать весь объект.
• Ресурс и ремонтопригодность. Для службы эксплуатации важны доступность запасных частей, понятные настройки и возможность обслуживания.
• Совместимость с проектом. Даже хороший аппарат может стать плохим решением, если он не подходит по габаритам, уставкам, аксессуарам или способу подключения.

ЭЛТЕКО подбирает комплектующие под задачу, проектные требования и бюджет заказчика. Возможна сборка на аппаратах CHINT, IEK, КЭАЗ, TDM Electric, ANDELI, System Electric и других брендах по согласованной спецификации. Для проекта важен не логотип на автомате, а корректно выбранный аппарат, понятная схема и предсказуемая эксплуатация.

Практический блок: примеры применения ГРЩ

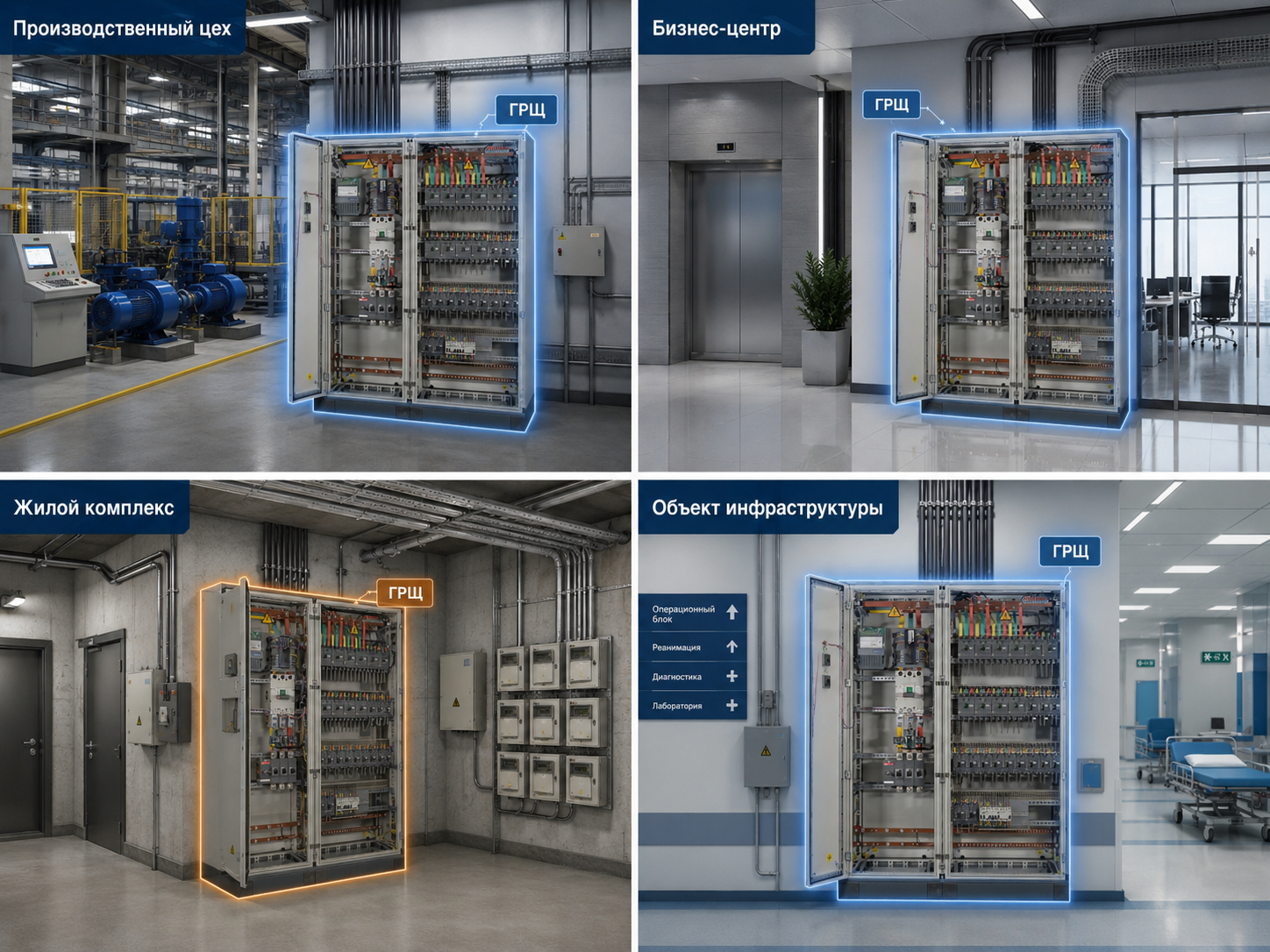

Пример 1. Производственный цех

На промышленном объекте ГРЩ распределяет питание между технологическим оборудованием, компрессорной, вентиляцией, освещением, шкафами управления и вспомогательными системами. Здесь особенно важны запас по мощности, селективность защит, удобство обслуживания и возможность модернизации. Если завтра в цехе появится новая линия, ГРЩ не должен превращаться в “археологический квест” с поиском свободной шины и места под автомат.

Пример 2. Бизнес-центр или торговый комплекс

ГРЩ принимает питание на здание и распределяет его на инженерные системы, арендаторов, лифты, вентиляцию, освещение, серверные и аварийные потребители. Для таких объектов важны учет, диспетчеризация, понятное разделение зон ответственности и возможность отключать отдельные линии без остановки всего объекта.

Пример 3. Жилой комплекс

В многоквартирном доме ГРЩ обычно питает подъездные ВРУ, лифтовое оборудование, ИТП, насосы, освещение мест общего пользования, пожарные системы и инженерные щиты. Здесь на первый план выходят надежность, соответствие проекту, учет, пломбировка, безопасность обслуживания и аккуратная кабельная организация.

Пример 4. Объект с повышенной ответственностью

Для больниц, ЦОД, насосных станций, очистных сооружений и непрерывных производств критична не только мощность, но и режим резервирования. ГРЩ может включать АВР, питание от ДГУ, контроль параметров сети, сигнализацию аварий и интеграцию с диспетчерской системой. На таких объектах “включается — и ладно” не считается приемкой.

Типичные ошибки при заказе ГРЩ

Большинство проблем с ГРЩ возникает не на этапе сборки, а раньше — когда исходные данные неполные, схема не согласована, а требования эксплуатации “вспоминаются” уже после изготовления. Ниже — ошибки, которые лучше поймать до запуска производства.

Нюансы монтажа и эксплуатации

Даже идеально собранный ГРЩ можно испортить неправильным монтажом. Поэтому производитель и монтажная организация должны заранее понимать, как щит будет доставлен, где он пройдет, как будет установлен, какие кабели подключаются и кто отвечает за приемку.

• проверить габариты дверных проемов, коридоров, лифта и электрощитовой до отгрузки;
• подготовить ровное основание, кабельные каналы, закладные и заземление;
• согласовать направление подвода кабелей и радиусы изгиба;
• не перегружать кабельные отсеки и не нарушать разделение силовых и измерительных цепей;
• затягивать контактные соединения с соблюдением требований производителя аппаратов;
• проверить маркировку кабелей, цепей управления, N/PE/PEN шин;
• после подключения выполнить необходимые проверки, испытания и оформить документацию.

Совет инженера: если ГРЩ поставляется секциями, заранее согласуйте порядок стыковки шкафов, соединение шин, место хранения до монтажа и ответственность за сохранность пломбируемых узлов. На объекте это экономит часы, а иногда и дни.

Какие документы должны идти с ГРЩ

Для эксплуатации важна не только сборка, но и комплект документации. Без схем, паспортов и маркировки даже хороший щит быстро становится неудобным для обслуживания.

• паспорт изделия;
• однолинейная схема;
• схемы электрические принципиальные и монтажные, если они предусмотрены объемом поставки;
• спецификация установленного оборудования;
• схема внешних подключений или таблица кабельных связей;
• перечень настроек аппаратов защиты и автоматики, если применимо;
• протоколы проверки или заводского контроля;
• инструкция по эксплуатации и обслуживанию;
• гарантийные условия.

Почему ГРЩ стоит заказывать у производителя

Главный распределительный щит — это изделие, которое должно соответствовать проекту, условиям объекта и реальным задачам эксплуатации. При заказе у производителя заказчик получает не просто набор комплектующих, а управляемый процесс: от уточнения исходных данных до проверки готового изделия.

• Инженерная проработка. Производитель помогает выявить спорные места в схеме, уточнить вводы, отходящие линии, компоновку, резерв и требования к учету.
• Сборка под объект. ГРЩ изготавливается под конкретные габариты, схему, кабельные вводы, аппаратуру и условия эксплуатации.
• Понятная документация. Заказчик получает не только шкаф, но и комплект схем, паспорт, спецификацию и маркировку.

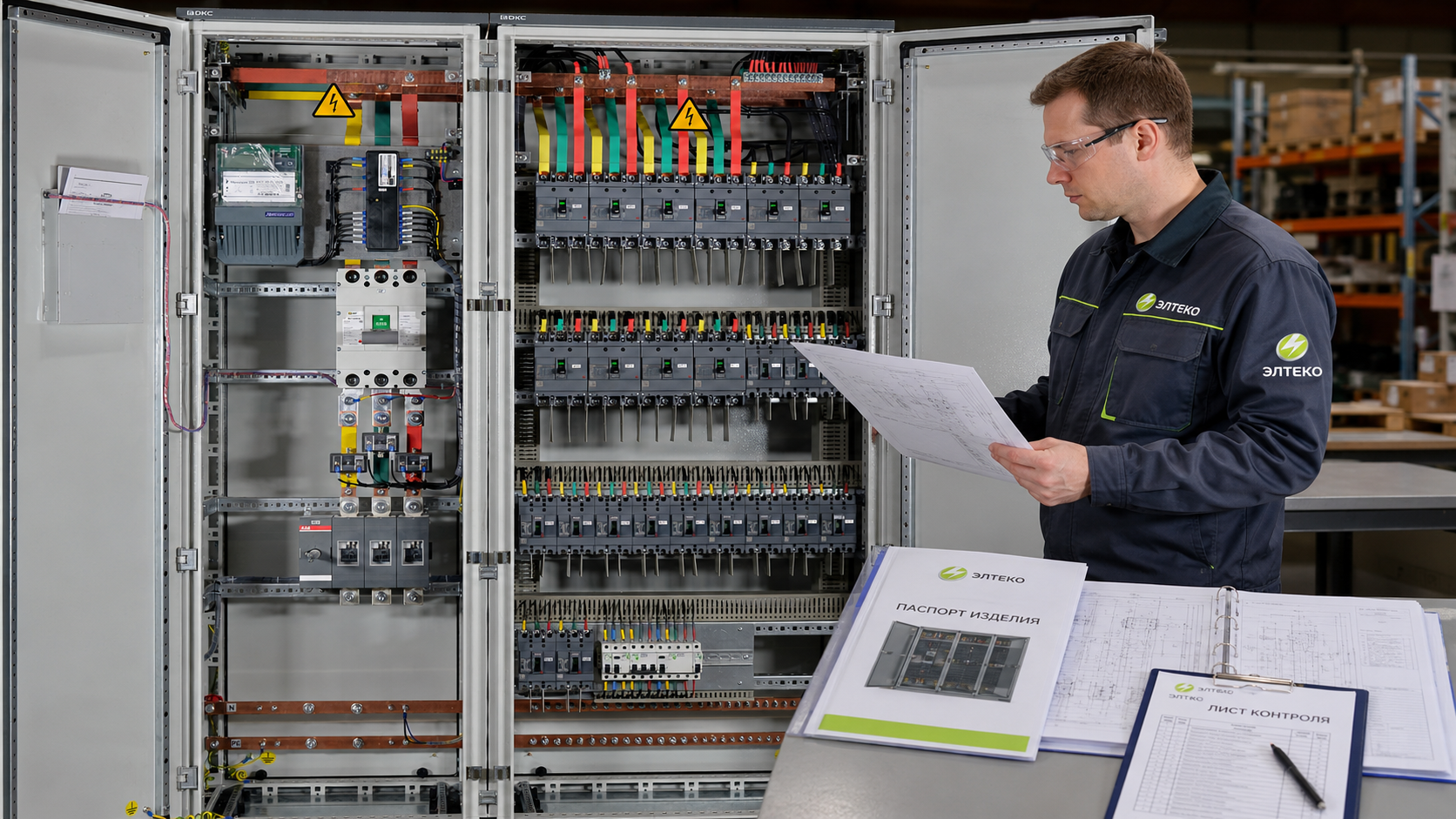

• Контроль качества. Перед отгрузкой проверяются цепи, комплектность, маркировка, механика, логика управления и соответствие документации.
• Гибкость по комплектующим. Можно подобрать решение под бюджет и сроки без потери базовой надежности и безопасности.
• Сервисная поддержка. После поставки проще решать вопросы по модернизации, настройкам, замене аппаратов и расширению системы.

ГРЩ производства ЭЛТЕКО

Инжиниринговая компания ЭЛТЕКО проектирует и собирает электрощитовое оборудование для объектов промышленности, коммерческой недвижимости, инфраструктуры и инженерных систем зданий. Мы работаем с низковольтными комплектными устройствами 0,4 кВ, шкафами управления, АВР, ВРУ, ГРЩ, щитами автоматики и решениями для АСУ ТП.

В работе над ГРЩ ЭЛТЕКО делает акцент на инженерной логике: сначала схема и условия объекта, потом подбор аппаратов, компоновка, сборка и проверка. Такой подход особенно важен для объектов, где электроснабжение связано с технологическим процессом, вентиляцией, насосным оборудованием, пожарными системами, серверными и другими ответственными потребителями.

• разработка и согласование технического решения под объект;
• подбор комплектующих по проекту, бюджету и срокам поставки;
• сборка ГРЩ, ВРУ, АВР и другого НКУ 0,4 кВ;
• аккуратная компоновка шин, аппаратов, клемм и кабельных зон;
• заводская проверка перед отгрузкой;
• комплект документации для монтажа и эксплуатации;
• поставка решений для объектов по России и СНГ.

Для заказчика это означает простую вещь: вы получаете не абстрактный “электрощит”, а готовое распределительное устройство, привязанное к вашему объекту, нагрузкам, схеме, условиям монтажа и задачам эксплуатации.

Чек-лист для запроса коммерческого предложения

Чтобы быстрее получить точную стоимость и срок изготовления ГРЩ, приложите к запросу следующие данные:

• однолинейную схему электроснабжения;
• расчетную мощность и номинальные токи вводов;
• количество вводов и требования к АВР;
• перечень отходящих линий с номиналами аппаратов;
• систему заземления и требования к N/PE/PEN;
• данные по кабельным вводам: сверху/снизу, сечения, количество кабелей;
• требуемую степень защиты IP и условия эксплуатации;
• требования к учету, пломбировке, АСКУЭ или диспетчеризации;
• предпочтительные бренды комплектующих или ограничения по замене;
• габаритные ограничения электрощитовой;
• срок поставки и адрес объекта.

FAQ: частые вопросы о ГРЩ

Можно ли заменить ГРЩ на ВРУ?

На небольших объектах ВРУ действительно может совмещать функции ввода и распределения. Но на крупных объектах ГРЩ и ВРУ выполняют разные задачи. ГРЩ отвечает за верхний уровень распределения и магистральные линии, ВРУ — за распределение по зонам или группам потребителей.

Нужен ли ГРЩ с АВР?

Если объект относится к ответственным потребителям или простой питания приводит к серьезным последствиям, АВР стоит рассматривать обязательно. Но решение принимается по проекту, категории надежности и реальным нагрузкам.

Можно ли собрать ГРЩ без проекта?

Предварительно оценить стоимость можно, но полноценное изготовление без исходной схемы и расчета — риск. Для ГРЩ важны токи КЗ, нагрузки, вводы, отходящие линии, условия монтажа и требования к защите.

Что важнее: бренд аппаратов или схема?

Важны оба фактора, но хорошая схема первична. Дорогой аппарат не спасет, если он выбран неправильно по отключающей способности, уставкам, селективности или тепловому режиму.

Какой срок изготовления ГРЩ?

Срок зависит от сложности схемы, габаритов, наличия комплектующих, требований к АВР, диспетчеризации и документации. После анализа исходных данных производитель может назвать реалистичный срок.

Нужно ли закладывать запас в ГРЩ?

Да, разумный запас по месту, шинам и отходящим линиям полезен. Но запас должен быть технически обоснованным: слишком большой корпус, лишняя степень защиты или избыточные аппараты увеличивают цену без пользы.

Заключение: ГРЩ должен работать спокойно, а не героически

Главный распределительный щит — это основа электроснабжения объекта. Он не должен быть “самым красивым шкафом в электрощитовой”, он должен быть расчетным, понятным, безопасным, удобным в обслуживании и готовым к реальным режимам работы.

Если вам нужен ГРЩ для промышленного объекта, здания, инженерной системы или модернизации существующего электроснабжения, направьте в ЭЛТЕКО схему, перечень нагрузок и требования к объекту. Мы подготовим техническое решение, подберем комплектующие, рассчитаем стоимость и изготовим главный распределительный щит под вашу задачу.

Свяжитесь с ЭЛТЕКО для подбора и расчета ГРЩ 0,4 кВ. Чем раньше производитель подключается к проекту, тем меньше сюрпризов появляется на монтаже и эксплуатации.
