На промышленном объекте всё может выглядеть вполне прилично: токи по фазам не выходят за уставки, напряжение на мультиметре держится около номинала, а трансформатор всё равно греется, в нейтрали неожиданно появляется большой ток, конденсаторы УКРМ стареют быстрее расчётного, частотные преобразователи фиксируют ошибки, а электронные расцепители иногда ведут себя слишком «внимательно». В таких ситуациях одна из первых версий, которую стоит проверить, — гармонические искажения.

Проблема стала особенно заметной по мере распространения силовой электроники. Современный привод экономит энергию, ИБП повышает надёжность, импульсный блок питания уменьшает габариты оборудования, LED-светильник снижает потребление — но все эти устройства могут потреблять ток несинусоидально. Сеть, в свою очередь, имеет конечное сопротивление, поэтому гармонический ток создаёт гармонические падения напряжения. В итоге источник помехи и питающая сеть начинают влиять друг на друга.

Ниже разберём, откуда берутся гармоники, какие порядки характерны для разных нагрузок, почему 3-я гармоника опасна для нейтрали, чем 5-я и 7-я мешают двигателям, почему обычная УКРМ может усилить проблему, как измерять THD корректно и какие решения действительно применяют после диагностики.

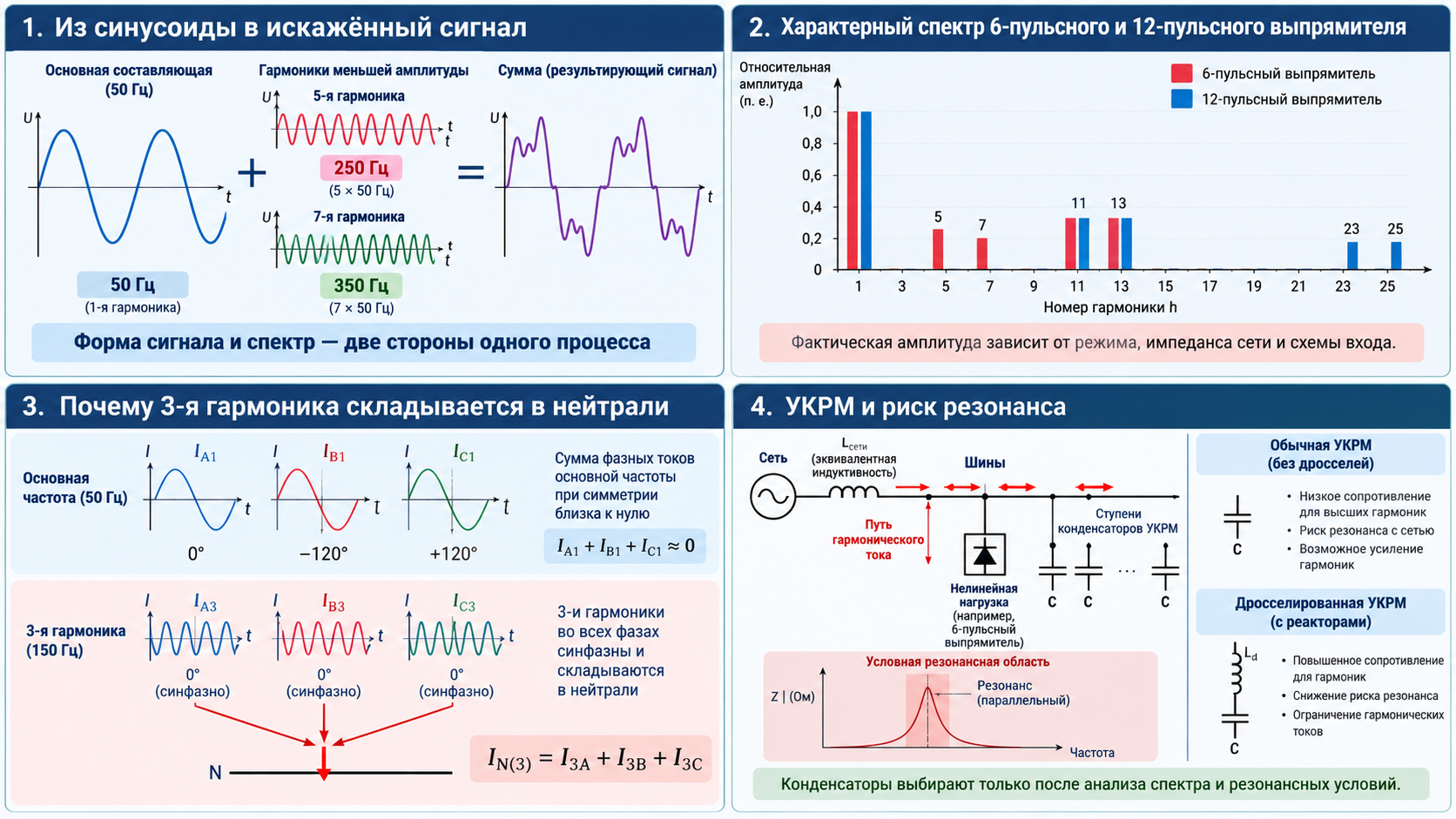

1. Что такое гармоники в электрической сети

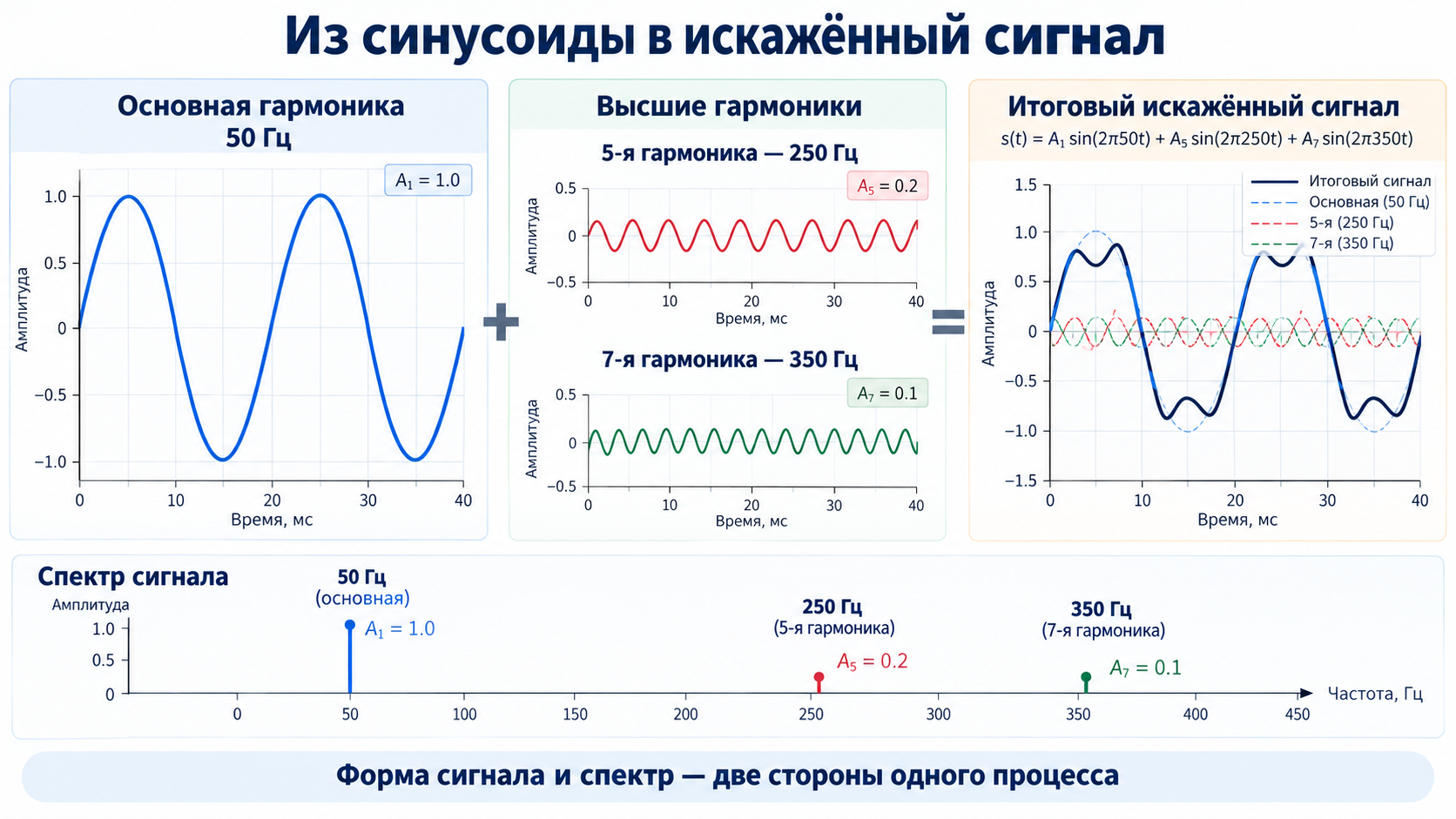

В идеализированной сети переменного тока напряжение и ток имеют синусоидальную форму. Для российской системы электроснабжения основная частота — 50 Гц. Если форма сигнала искажена, периодическую кривую можно представить по Фурье как сумму основной составляющей и синусоид более высоких частот.

Например, 3-я гармоника — 150 Гц, 5-я — 250 Гц, 7-я — 350 Гц, 11-я — 550 Гц, 13-я — 650 Гц. В реальной эксплуатации обычно интересуют не все составляющие подряд, а те, которые характерны для конкретного оборудования и способны вызвать заметный тепловой, электромагнитный или механический эффект.

Важно не смешивать гармоники с другими явлениями качества электроэнергии. Провалы напряжения, перенапряжения, несимметрия фаз, фликер, переходные импульсы и интергармоники могут появляться одновременно с гармониками, но имеют другую физическую природу и нормируются отдельными показателями.

2. Почему нелинейная нагрузка создаёт гармоники

Линейная нагрузка при синусоидальном напряжении в первом приближении потребляет синусоидальный ток. Нелинейная нагрузка изменяет свой ток в течение периода не пропорционально мгновенному напряжению: открываются полупроводниковые ключи, заряжаются конденсаторы звена постоянного тока, происходит фазовое управление тиристорами, дуга меняет сопротивление, магнитопровод входит в насыщение. В результате ток становится импульсным, «приплюснутым», ступенчатым или иным образом несинусоидальным.

Сам по себе искажённый ток — ещё не вся проблема. Он протекает через сопротивление кабелей, трансформаторов, шин, реакторов и источника. На каждой гармонической частоте полное сопротивление сети отличается. Поэтому гармонический ток формирует соответствующее гармоническое падение напряжения и искажает уже напряжение в точке присоединения. Чем выше суммарная нелинейная нагрузка и чем «слабее» питающая сеть, тем заметнее эффект.

Отсюда практический вывод: один и тот же частотный преобразователь может вести себя приемлемо на мощной подстанции и заметно ухудшать форму напряжения на длинной линии или малом трансформаторе. Поэтому вопрос «сколько процентов гармоник даёт этот прибор?» без информации о точке подключения и режиме — слишком упрощённый.

3. Основные источники гармоник

3.1. Частотные преобразователи и промышленные выпрямители

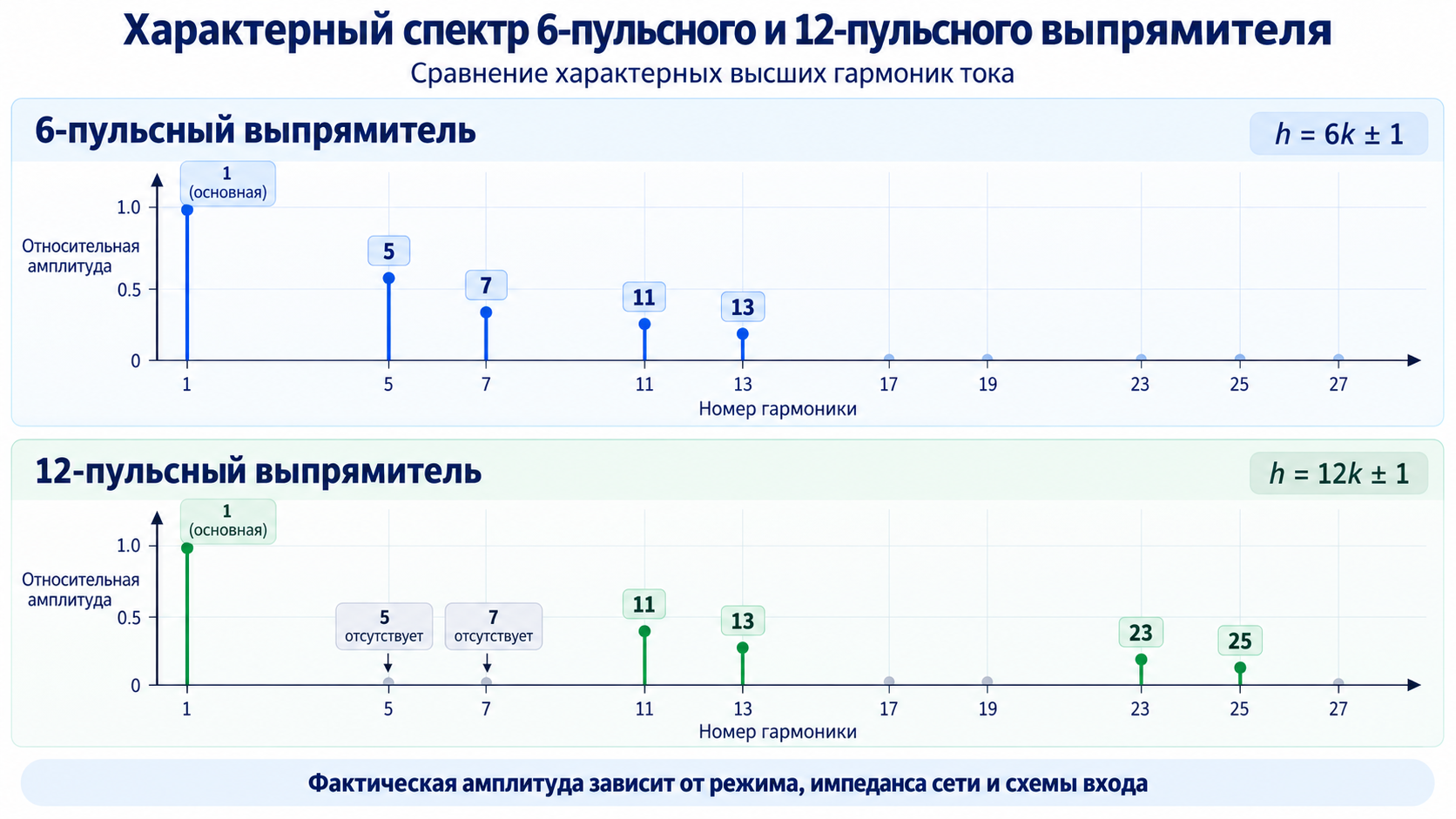

Классический преобразователь частоты с диодным шестипульсным выпрямителем — один из самых узнаваемых источников гармоник в промышленной сети. При достаточно сглаженном токе звена постоянного тока характерные порядки на стороне переменного тока описывают соотношением h = 6k ± 1: 5-я, 7-я, 11-я, 13-я, 17-я, 19-я и далее. Реальный спектр зависит от нагрузки, индуктивности сети, сетевого реактора, коммутационного перекрытия, параметров DC-link и схемы входа.

Для 12-пульсных схем за счёт фазового сдвига между двумя шестипульсными мостами часть низших гармоник взаимно компенсируется, и характерный спектр смещается к h = 12k ± 1. Это не делает ток идеально синусоидальным, но заметно снижает прежде всего 5-ю и 7-ю составляющие при корректной симметрии системы.

3.2. ИБП, импульсные блоки питания, серверы и офисная техника

Однофазные импульсные источники питания исторически создавали узкие токовые импульсы около максимумов сетевого напряжения. Современная коррекция коэффициента мощности (PFC) заметно улучшает ситуацию, но состав оборудования на реальном объекте всегда неоднороден: старые БП, недорогие LED-драйверы, зарядные устройства, ИБП разных поколений и режимов могут работать одновременно.

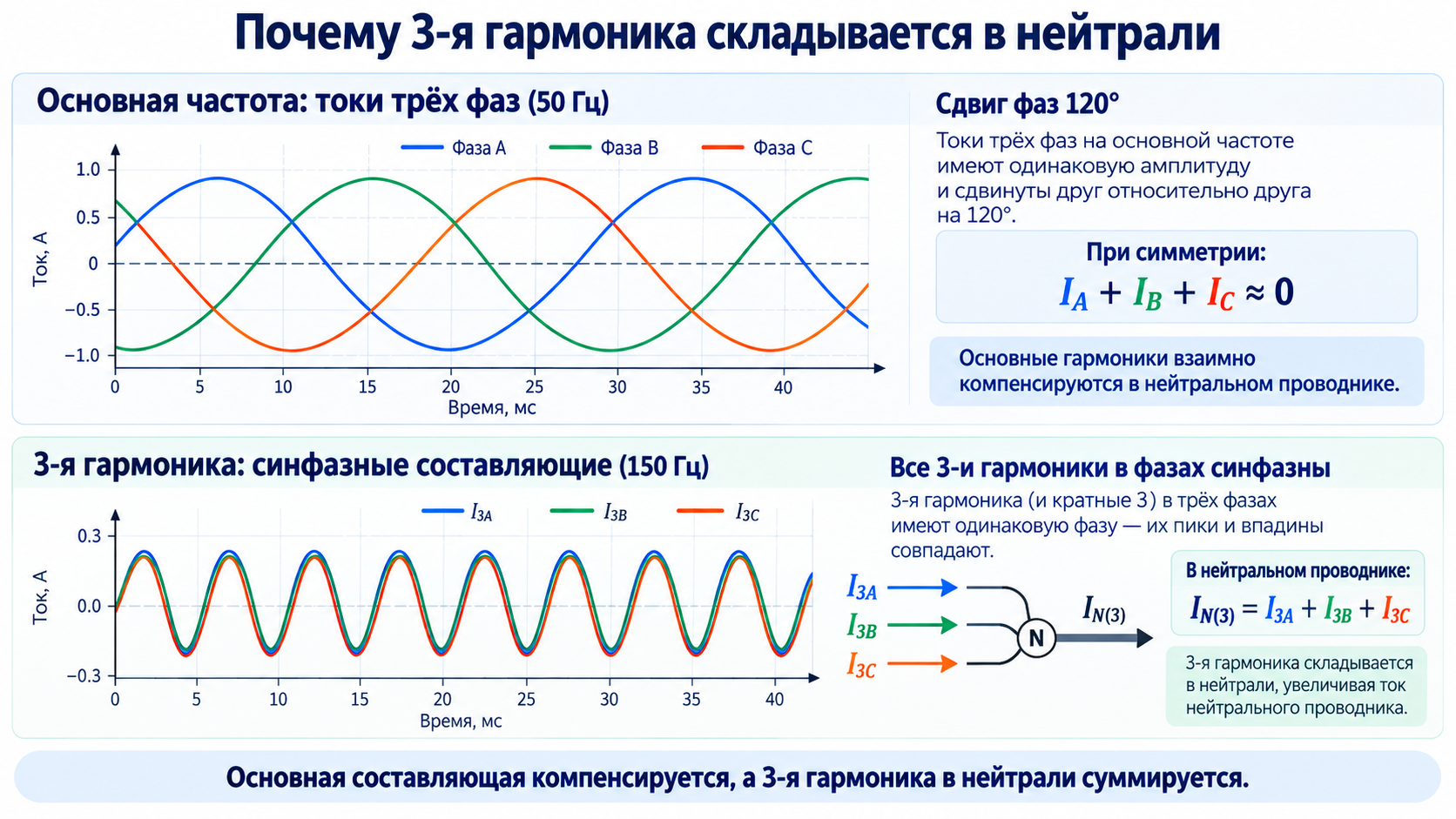

На объектах с большим числом однофазных нелинейных нагрузок отдельного внимания требуют гармоники, кратные трём — 3-я, 9-я, 15-я и т. д. В четырёхпроводной системе их фазовые составляющие нулевой последовательности в нейтрали не компенсируются, а складываются. Поэтому нейтраль может нагреваться даже при внешне неплохом балансе токов основной частоты по фазам.

3.3. Светодиодное освещение и электронные драйверы

LED-светильник сам по себе маломощен, но на складе, в бизнес-центре или торговом комплексе их могут быть сотни и тысячи. Разные драйверы имеют разную топологию, коэффициент мощности и гармонический состав. При массовом применении даже небольшое искажение каждого устройства превращается в заметный суммарный ток по группам освещения и нейтрали.

3.4. Трансформаторы

Трансформатор — нелинейный магнитный элемент. Кривая намагничивания и насыщение магнитопровода искажают ток холостого хода; в спектре заметны нечётные гармоники, в том числе 3-я, 5-я и 7-я. В нормальном рабочем режиме ток намагничивания обычно намного меньше тока нагрузки, поэтому на многих объектах основную гармоническую картину задаёт силовая электроника. Но при перенапряжении, насыщении или специфических схемах трансформаторный вклад становится важным.

3.5. Электрические машины

Вращающиеся машины могут формировать гармонические составляющие из-за нелинейности магнитной системы, распределения обмоток, пазов статора и ротора, насыщения и питающего преобразователя. На практике для двигателя чаще важен не вопрос «сам ли он создаёт гармоники», а сочетание двух факторов: насколько искажено питающее напряжение и какие токи формирует частотный привод.

3.6. Сварка, дуговые печи и резко переменная нагрузка

Дуга — заведомо нелинейный и нестабильный элемент. Сварочные источники, дуговые и некоторые индукционные установки способны одновременно создавать гармоники, быстрые изменения нагрузки, провалы и фликер. Поэтому диагностика таких объектов должна быть привязана ко времени технологического цикла: усреднённый отчёт без синхронизации с работой оборудования может скрыть реальную причину.

4. Какие гармоники искать в первую очередь

5. Прямая, обратная и нулевая последовательности

Для симметричной трёхфазной системы порядок гармоники связан с последовательностью фаз. Это важно не только для теории: последовательность определяет, как конкретная гармоника влияет на двигатель, нейтраль и сеть.

· h = 3k + 1: прямая последовательность — 1-я, 7-я, 13-я, 19-я…

· h = 3k − 1: обратная последовательность — 5-я, 11-я, 17-я, 23-я…

· h = 3k: нулевая последовательность — 3-я, 9-я, 15-я, 21-я…

Пятая гармоника создаёт поле обратной последовательности относительно основной и поэтому особенно неприятна для вращающихся машин: она увеличивает потери и нагрев и может ухудшать электромагнитный момент. Triplen-гармоники (кратные трём) синфазны в трёх фазах и в четырёхпроводной системе складываются в нейтрали.

6. Чем гармоники опасны для оборудования

6.1. Кабели, шины и нейтраль

Гармонические токи увеличивают действующее значение тока и дополнительные потери I²R. На повышенных частотах возрастает влияние поверхностного эффекта и эффекта близости, особенно в массивных проводниках и шинных системах. В нейтрали опасность усиливается для triplen-гармоник: ток N может оказаться неожиданно высоким даже при относительно равномерной загрузке фаз.

6.2. Трансформаторы и генераторы

Несинусоидальный ток повышает потери в обмотках и конструктивных элементах трансформатора, усиливает нагрев и может уменьшить допустимую нагрузку по сравнению с режимом чистой синусоиды. Для генераторов дополнительно важны обратные последовательности и нагрев ротора. Поэтому мощность в кВА сама по себе не описывает тяжесть гармонического режима.

6.3. Электродвигатели

Гармоники напряжения формируют дополнительные токи в машине. Часть составляющих создаёт поля, вращающиеся относительно ротора с неблагоприятной скоростью и направлением. Результат — дополнительные потери, шум, вибрация, нагрев и снижение ресурса изоляции. Если двигатель питается от ПЧ, отдельно анализируют и сторону сети, и выход преобразователя: это две разные задачи.

6.4. Конденсаторы и УКРМ

Ёмкостное сопротивление уменьшается с ростом частоты, поэтому конденсаторы охотно принимают высокочастотный ток. В сети с выраженными гармониками это может привести к перегрузке конденсаторов. Ещё опаснее резонанс между ёмкостью УКРМ и индуктивностью питающей сети: отдельная гармоника может усиливаться вместо того, чтобы «исчезнуть». Именно поэтому обычная компенсация реактивной мощности не является фильтром гармоник.

6.5. Автоматика, защита, ИБП и связь

Искажение формы сигнала может влиять на электронные расцепители, измерительные цепи, реле контроля, ИБП и чувствительную электронику. Часть проблем проявляется как ложные срабатывания или ошибки питания, часть — как дополнительный нагрев. Гармонические токи также способны усиливать электромагнитные помехи в соседних сигнальных и коммуникационных цепях, особенно при неудачной прокладке, заземлении и экранировании.

7. THD по напряжению и THD по току — разные вещи

THDU характеризует искажение напряжения в конкретной точке сети. THDI описывает форму тока конкретной нагрузки или фидера. Высокий THDI небольшой нагрузки не обязательно означает плохое качество напряжения на шинах: абсолютные гармонические амперы могут быть малы. И наоборот, на мощной установке даже умеренный процент способен означать значительный гармонический ток.

Есть ещё одна ловушка: при уменьшении основной составляющей I₁ процент THDI может резко вырасти. Поэтому оценивать систему только по мгновенному значению THD нельзя. Нужны спектр отдельных гармоник, действующие значения, мощность, режим, длительный профиль и точка измерения.

В международной практике для ограничения токовой эмиссии в точке общего присоединения IEEE 519-2022 использует, в частности, TDD — total demand distortion, где гармонический ток сопоставляется не с мгновенным I₁, а с током максимального спроса. Это делает показатель устойчивее к режимам малой текущей нагрузки и подчёркивает важность правильной базы сравнения.

8. Нормативная база: что именно нормирует каждый документ

Одна из типичных ошибок — брать предел из одного стандарта и механически применять его к другому объекту. Нормы качества напряжения в точке передачи, методы измерения и предельная эмиссия конкретного оборудования — не одно и то же. Для проекта нужно сначала определить, что именно оценивается: качество напряжения, токовая эмиссия оборудования, присоединение крупного потребителя или характеристики измерительного прибора.

Для российской практики применимость конкретной редакции документа определяют действующие национальные стандарты, договор электроснабжения, технические условия и требования заказчика. Международные IEC/IEEE полезны как методическая и проектная база, но не заменяют обязательные требования конкретного проекта.

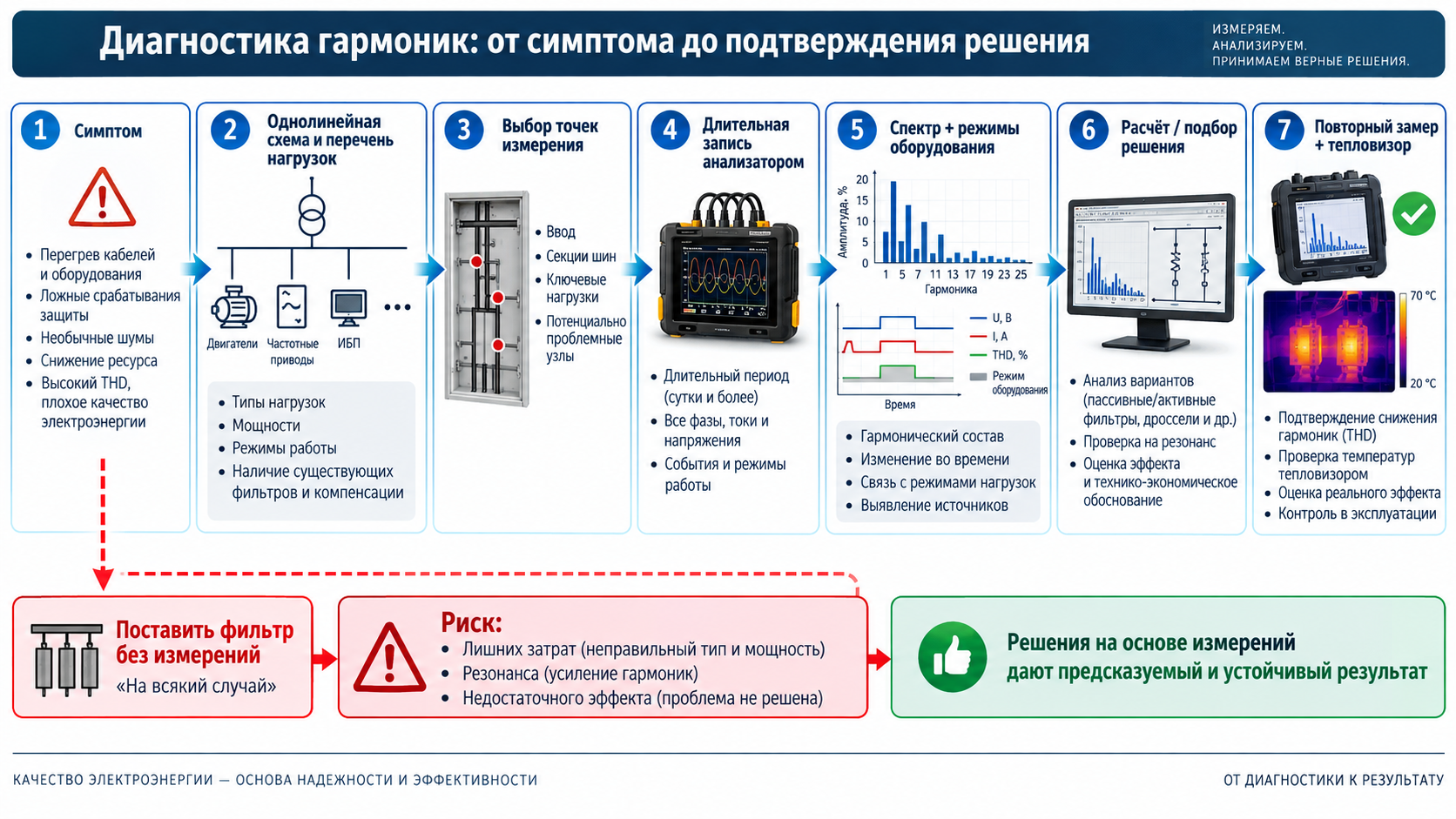

9. Как правильно измерять гармоники на объекте

Качественная диагностика начинается не с включения анализатора, а с формулировки задачи. Нужно понять, что беспокоит эксплуатацию: перегрев трансформатора, ток нейтрали, отказ УКРМ, ошибки ИБП, нестабильность ПЧ, жалобы на автоматику, рост потерь или подготовка к подключению нового нелинейного оборудования.

• Собрать однолинейную схему, мощности трансформаторов, параметры кабелей и шин, перечень нелинейных нагрузок, данные по УКРМ и журнал аварий.
• Выбрать точки измерения: ввод объекта, секции ГРЩ, отходящие линии к группам ПЧ, ввод УКРМ, шины ИБП/ЦОД, проблемный щит или конкретный агрегат.
• Проверить схему подключения анализатора, коэффициенты трансформаторов тока/напряжения, направление токов и фазировку. Ошибка здесь делает красивый отчёт бесполезным.
• Записывать не только THD, но и спектр отдельных гармоник, токи по фазам и нейтрали, мощность, коэффициент мощности, несимметрию и события качества электроэнергии.
• Охватить реальные режимы: пуски, максимальную сменную нагрузку, ночной минимум, включение сварки, работу холодильных машин, зарядных устройств, компрессоров, насосов и технологических линий.
• Сопоставить изменение спектра с событиями процесса: что происходило в момент роста 5-й, 7-й или 3-й гармоники, включалась ли ступень УКРМ, менялась ли загрузка ПЧ.
• После внедрения решения повторить измерения и тепловой контроль. Без верификации нельзя доказать, что проблема действительно устранена, а не просто сместилась в другую точку.

10. Что смотреть в отчёте анализатора

1. THDU и уровни отдельных гармоник напряжения по фазам.
2. THDI, а для задач по точке общего присоединения — также показатели, нормируемые применимым документом, включая при необходимости TDD.
3. Абсолютные токи 3-й, 5-й, 7-й, 11-й, 13-й и других значимых гармоник.
4. Ток нейтрали и его спектр.
5. Действующие значения токов и напряжений, P, Q, S, коэффициент мощности.
6. Несимметрию и последовательности, если задача связана с двигателями или крупным присоединением.
7. Временные тренды: важна связь гармоник с конкретным режимом, а не один скриншот.

Если анализатор показывает только «THD = 12%», а неизвестно, по току это или по напряжению, на какой фазе, при какой нагрузке и в какой точке — инженерного вывода ещё нет. Цифра есть, диагноза нет.

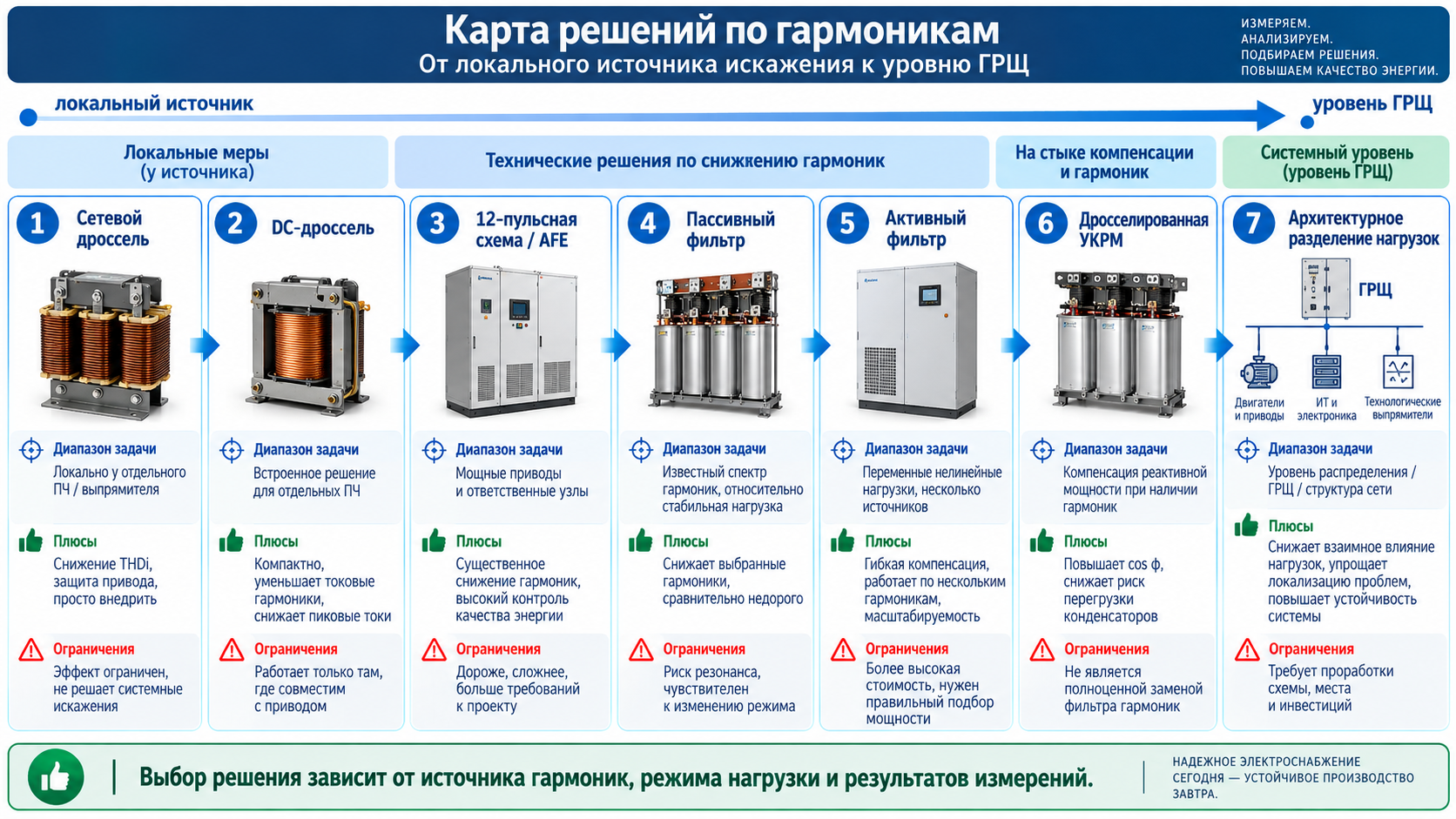

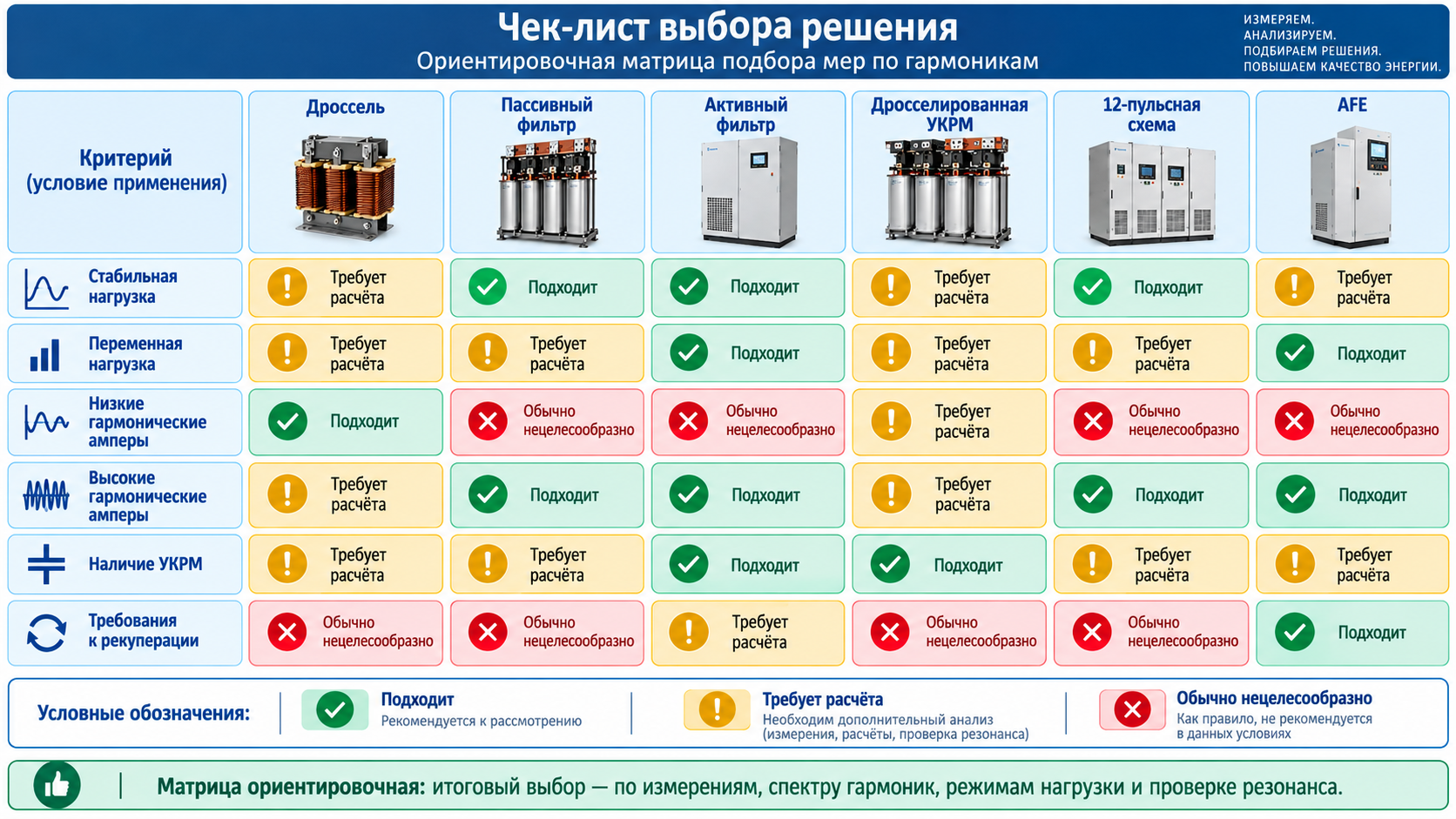

11. Методы снижения гармоник

11.1. Сетевые и DC-дроссели

Для отдельных преобразовательных нагрузок входной сетевой реактор или DC-дроссель увеличивает импеданс для гармонических составляющих и сглаживает ток. Это относительно простая мера, но её эффект ограничен и зависит от исходной схемы. Дроссель не превращает шестипульсный выпрямитель в идеальный источник синусоидального тока.

11.2. Многопульсные схемы

12-, 18- и более пульсные схемы используют фазосдвигающие трансформаторы и взаимную компенсацию характерных гармоник. Решение эффективно на мощных нагрузках, но требует дополнительного оборудования, места, симметрии и корректного проектирования.

11.3. Пассивные фильтры

Пассивный фильтр формирует низкоимпедансный путь для выбранной гармонической области и одновременно взаимодействует с параметрами сети. Он может быть очень эффективным в стабильном режиме, но требует расчёта резонансов, допусков элементов и изменения сети при переключениях. Пассивный фильтр нельзя проектировать «по номеру гармоники» без модели объекта.

11.4. Активные фильтры гармоник

Активный фильтр измеряет ток нагрузки и инжектирует компенсирующий ток противоположной формы. Его сильная сторона — адаптация к изменяющемуся спектру и возможность работать с несколькими гармониками одновременно. Правильный выбор требует знать реальные гармонические амперы, диапазон режимов, место установки и резерв по току компенсации.

11.5. Активный выпрямитель / AFE

У преобразователей с Active Front End входной ток формируется управляемым силовым каскадом и может быть значительно ближе к синусоидальному, а обмен реактивной мощностью и рекуперация управляются электронно. Это системное решение на уровне самого потребителя, но оно дороже и предъявляет свои требования к ЭМС, фильтрации и проектированию.

11.6. Дросселированная УКРМ

Если на объекте нужна компенсация реактивной мощности и присутствуют гармоники, рассматривают конденсаторные ступени с последовательными реакторами, смещающими собственную резонансную частоту установки ниже опасной гармонической области. Конкретная степень расстройки, напряжение конденсаторов и тепловой режим выбираются расчётом, а не по универсальному рецепту.

11.7. Архитектурные меры

Иногда лучший фильтр — это корректная архитектура. Разделение чувствительных и искажающих нагрузок, питание мощных ПЧ от отдельного трансформатора или секции, сокращение импеданса питающей сети, оптимизация сечения и трассы, перераспределение однофазных нагрузок и выбор оборудования с низкой эмиссией могут дать больший эффект, чем установка одного «волшебного» шкафа.

12. Три практических сценария

Сценарий 1. После модернизации насосной станции нагрелся трансформатор

На объекте вместо прямого пуска установили группу частотных преобразователей. Активная мощность снизилась, но температура трансформатора выросла. Правильная последовательность действий: измерить ток и его спектр на вводе ПЧ и трансформатора, проверить 5-ю/7-ю/11-ю/13-ю гармоники, уровень THDU на шинах, загрузку трансформатора и наличие входных дросселей. После этого сравнивают варианты — дроссели, групповой активный фильтр, изменение схемы питания или оборудование с другим входным каскадом.

Сценарий 2. В офисном здании греется нейтраль

Фазные токи выглядят относительно равномерно, но нулевой проводник горячее фазных. На объекте много компьютеров, серверов, LED-освещения и зарядных устройств. Проверяют ток нейтрали, 3-ю и другие triplen-гармоники, спектр по отдельным этажам и группам, качество контактов N, реальное сечение нейтрали и распределение однофазной нагрузки. Просто «разнести фазы» полезно для основной частоты, но triplen-гармоники этим не отменяются.

Сценарий 3. После установки УКРМ стали чаще выходить из строя конденсаторы

До установки компенсации объект работал устойчиво, после — появились перегрев ступеней и срабатывания защиты. Проверяют спектр до и после включения каждой ступени, токи конденсаторов, параметры трансформатора и кабелей, резонансные условия. Если определённая гармоника растёт при подключении УКРМ, требуется пересчёт установки: дроссели, изменение ступеней, иной режим регулирования или активная фильтрация.

13. Типичные ошибки

Смотреть только напряжение мультиметром. Действующее значение может быть нормальным, а форма тока — сильно искажённой.

Путать THDU и THDI. Это разные показатели: один относится к напряжению, второй — к току.

Игнорировать ток нейтрали. Для однофазных нелинейных нагрузок triplen-гармоники способны серьёзно загрузить N.

Ставить обычную УКРМ без проверки спектра. Конденсаторы могут попасть в резонанс и увеличить гармонический ток.

Подбирать активный фильтр по мощности объекта. Фильтр выбирают по гармоническим амперам, спектру, динамике и точке установки.

Измерять сеть только ночью или на холостом ходу. Нужны реальные технологические циклы и пики нагрузки.

Искать один «виноватый» прибор. Гармоники — системный эффект: важны сеть, несколько источников и режимы их одновременной работы.

14. Чек-лист главного энергетика

1. Трансформатор или кабели греются при нагрузке ниже ожидаемой?
2. Ток в нейтрали сопоставим с фазным или неожиданно высок?
3. Есть массовые ПЧ, ИБП, серверы, LED-драйверы, зарядные станции или сварка?
4. Конденсаторы УКРМ перегреваются, вздуваются или часто меняются?
5. Есть необъяснимые срабатывания защит или ошибки питания чувствительной автоматики?
6. Проблема появилась после модернизации, установки ПЧ, ИБП, освещения или новой линии?
7. Планируется УКРМ, активный фильтр или крупная нелинейная нагрузка и нужно проверить совместимость?
8. Есть требования сетевой организации или заказчика по гармонической эмиссии в точке присоединения?

15. Что может сделать ЭЛТЕКО

Для промышленного объекта задача по гармоникам редко заканчивается одним измерением. Нужны анализ однолинейной схемы, оценка состава нелинейной нагрузки, проверка режимов УКРМ, подбор точки компенсации, разработка электрической части и, при необходимости, изготовление НКУ/шкафа фильтрации с интеграцией в систему электроснабжения и автоматики.

ЭЛТЕКО может проработать техническое решение в составе проекта электроснабжения и автоматизации: от исходных данных и расчётной концепции до изготовления щитового оборудования, пусконаладки и проверки результата на объекте. Для предварительной оценки полезно направить однолинейную схему, мощность и тип трансформаторов, перечень ПЧ/ИБП/выпрямителей, параметры УКРМ и описание симптомов.

Заключение

Гармоники — не «абстрактная грязь в сети», а измеримый инженерный фактор. Нелинейные нагрузки формируют гармонические токи, сопротивление сети превращает их в искажение напряжения, а последствия проявляются в нагреве, перегрузке нейтрали, дополнительных потерях, проблемах двигателей, конденсаторов, защит и чувствительной электроники.

Главное правило простое: сначала локализовать источник и измерить спектр в реальных режимах, затем выбрать способ снижения и после внедрения проверить результат. Сетевой дроссель, дросселированная УКРМ, активный фильтр, многопульсная схема или AFE — это инструменты, а не универсальные ответы. Чем точнее исходные измерения и расчёт, тем меньше шанс получить дорогой шкаф, который отлично выглядит и почти ничего не исправляет.

Источники

• ГОСТ 32144-2013 — «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения». Карточка Росстандарта.
• ГОСТ IEC 61000-4-30-2017 — методы измерений качества электрической энергии. Карточка Росстандарта.
• ГОСТ 30804.4.7-2013 (IEC 61000-4-7:2009) — измерения гармоник и интергармоник. Карточка Росстандарта.
• ГОСТ IEC 61000-3-2-2021 — нормы эмиссии гармонических составляющих тока для оборудования с входным током не более 16 А на фазу. Карточка Росстандарта.
• ГОСТ Р 72176-2025 — нормы гармонических составляющих и токов обратной последовательности для крупных присоединений среднего и высокого напряжения. Карточка Росстандарта.
• IEEE Std 519-2022 — IEEE Standard for Harmonic Control in Electric Power Systems.
• IEC 61000-4-30:2025 — Power quality measurement methods (актуальная международная редакция IEC).
• IEC 61000-4-7:2002+AMD1:2008 — harmonics and interharmonics measurements and instrumentation.
• IEC 61000-3-2:2018+AMD1:2020+AMD2:2024 — limits for harmonic current emissions, equipment ≤16 A per phase.
• J. Arrillaga, N. R. Watson. Power System Harmonics, 2nd Edition. Wiley, 2003. DOI: 10.1002/0470871229.
• R. C. Dugan, M. F. McGranaghan, S. Santoso, H. W. Beaty. Electrical Power Systems Quality, 3rd Edition. McGraw-Hill, 2012.
