Электропроводка в частном доме с нуля

Электропроводка в частном доме: начинать нужно не со штробореза

Электропроводка в частном доме — это система, которая должна одновременно выдерживать расчётную нагрузку, отключать повреждённый участок, защищать людей от поражения током и оставаться понятной для обслуживания через десять или двадцать лет. Поэтому хороший монтаж начинается не с вопроса «где поставить розетку», а с трёх вещей: какая мощность выделена дому, какие потребители планируются и какая система защиты предусмотрена проектом.

В исходных материалах по этой теме часто встречаются готовые рецепты: «на свет 1,5 мм², на розетки 2,5 мм², в землю три штыря, в щит УЗО — и готово». Как ориентир это полезно, но в реальном проекте сечение зависит от тока, длины линии, способа прокладки, температуры, группировки кабелей и допустимого падения напряжения. Заземление зависит от принятой системы TN-C-S или TT. А защитный аппарат выбирают так, чтобы он защищал именно кабель и обеспечивал требуемое время отключения.

1. Технические условия, мощность и точка присоединения

Для нового подключения или увеличения мощности сначала подают заявку в сетевую организацию. Результатом становятся договор технологического присоединения и технические условия. В них фиксируются максимальная мощность, категория надёжности, уровень напряжения, точка присоединения, требования к учёту и мероприятия сторон. В быту особенно распространены подключения физических лиц мощностью до 15 кВт, но конкретная схема и стоимость зависят от действующих правил, региона и условий сети.

Технические условия нельзя заменять советом из интернета. Например, место счётчика, способ воздушного или кабельного ввода, марка вводного проводника и граница балансовой принадлежности могут отличаться даже у соседних участков.

• Проверьте разрешённую мощность. Она ограничивает одновременно работающую нагрузку дома.
• Уточните однофазный или трёхфазный ввод. Трёхфазная сеть помогает распределить крупные нагрузки, но требует правильного баланса фаз.
• Зафиксируйте границу ответственности. Должно быть понятно, где заканчиваются сети сетевой организации и начинается электроустановка владельца.
• Не закупайте вводной щит до получения требований. Иначе счётчик, коммутационный аппарат или корпус могут не соответствовать ТУ.

2. Проект электроснабжения: что должно быть на бумаге

Даже когда формальный объём документации для индивидуального дома минимален, рабочая схема нужна обязательно. Без неё монтаж превращается в набор решений «по месту», а щит — в коллекцию автоматов, назначение которых вспоминают только после аварии.

Полноценный проект или рабочая документация обычно включает:

• план этажей с розетками, выключателями, светильниками, выводами и трассами;
• однолинейную схему вводного и распределительного щита;
• расчёт электрических нагрузок и распределение по фазам;
• выбор марок и сечений кабелей, способов прокладки и защитных аппаратов;
• схему заземления и основной системы уравнивания потенциалов;
• решения по молниезащите, УЗИП, резервному питанию и генератору — если они требуются;
• спецификацию материалов и кабельный журнал;
• планы слаботочных трасс, чтобы силовые и информационные линии не мешали друг другу.

До выпуска проекта полезно расставить мебель и технику. Розетка за встроенным холодильником, выключатель за дверью и вывод для кондиционера под шкафом — это не электротехника, а дорогостоящая форма современного искусства.

3. Однофазный или трёхфазный ввод

Однофазная сеть проще, но вся мощность проходит по одной фазе. Трёхфазный ввод позволяет подключать трёхфазное оборудование и распределять однофазные группы между фазами. При этом «15 кВт, три фазы» не означает по 15 кВт на каждую фазу: суммарная мощность остаётся ограниченной договором, а сильный перекос фаз ухудшает режим сети и может приводить к отключениям.

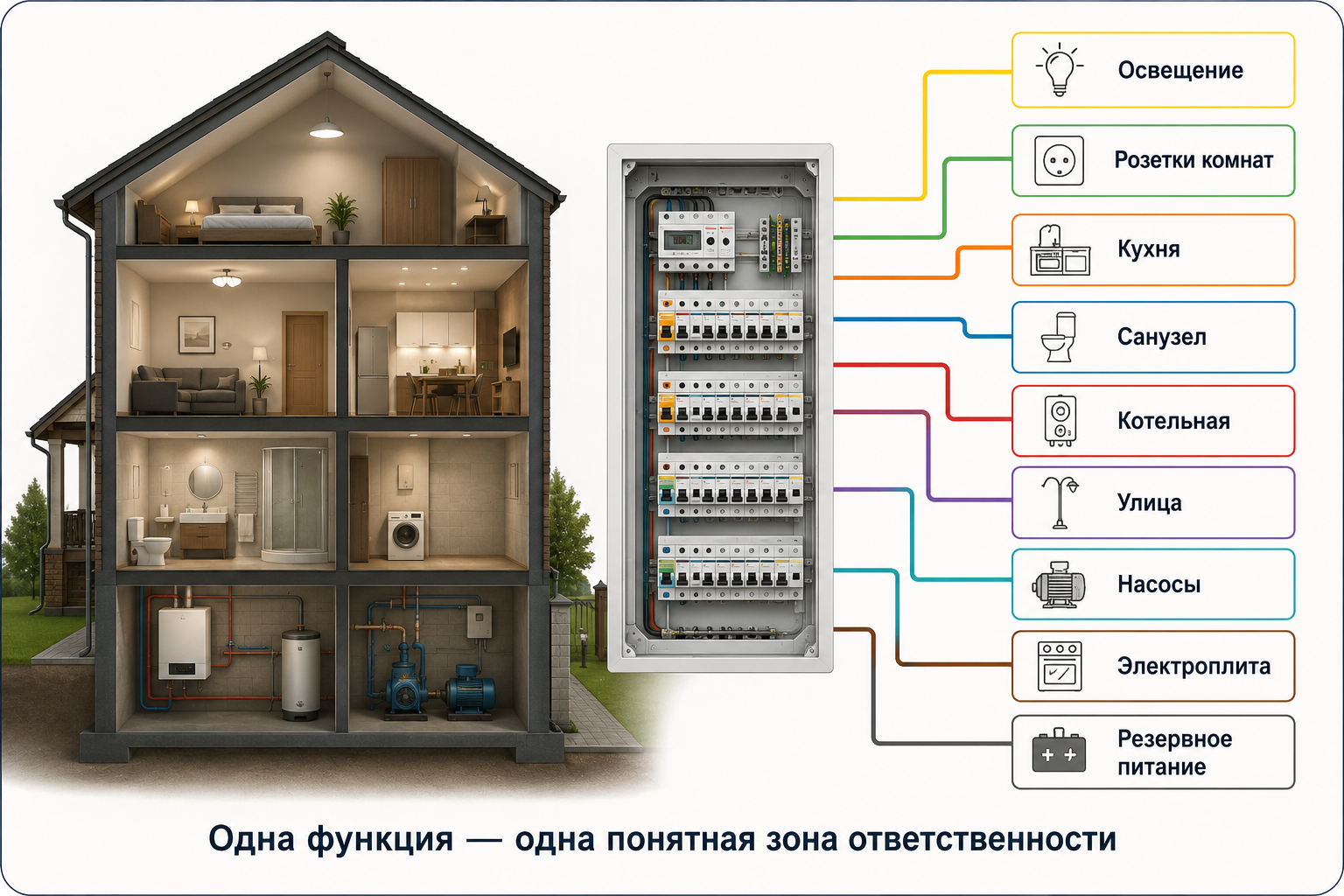

4. Как правильно разделить дом на группы

Группировка нужна не ради красивого щита. Она ограничивает зону отключения и упрощает поиск неисправности. Когда одна утечка во дворе оставляет без света весь дом, экономия на двух автоматах быстро перестаёт радовать.

Рациональная структура для частного дома может выглядеть так:

• освещение первого и второго этажей — отдельными линиями;
• розетки жилых комнат — по этажам или функциональным зонам;
• кухонные рабочие розетки — не менее одной отдельной группы, а при большой нагрузке две;
• холодильник, посудомоечная и стиральная машины — отдельные линии по проекту;
• варочная панель, духовой шкаф, электрокотёл, водонагреватель, сауна — индивидуальные линии;
• наружные розетки и освещение — отдельно от внутренних сетей;
• скважина, септик, насосная станция, ворота и котельная — самостоятельные группы;
• системы безопасности, связь, автоматика котельной — с учётом требований к бесперебойности;
• резервный ввод от генератора или инвертора — через отдельную коммутацию, исключающую встречную подачу в сеть.

5. Выбор кабеля: сечение — это результат расчёта

Для стационарных групповых линий в жилом доме обычно применяют медные кабели с защитным проводником PE, например ВВГнг(А)-LS или технически эквивалентные изделия, разрешённые проектом. Гибкие шнуры ПВС и ШВВП предназначены прежде всего для присоединения переносных приборов и удлинителей; замуровывать их в стены вместо силового кабеля — плохая идея.

Расчёт начинается с мощности и тока. Для приближённой оценки однофазной активной нагрузки используют формулу I = P / U. Для двигателей, насосов и другой нагрузки учитывают коэффициент мощности, КПД и пусковой ток. Для трёхфазной нагрузки ток рассчитывают с учётом √3 и линейного напряжения. Но одной формулы мало: окончательное сечение проверяют по длительно допустимому току, способу прокладки, группировке, температуре, падению напряжения и условиям автоматического отключения при коротком замыкании.

Характеристику мгновенного расцепления B, C или D также выбирают не по привычке. Она должна учитывать пусковые токи и фактический ток короткого замыкания в конце линии. Слишком «тяжёлая» характеристика может не обеспечить быстрое отключение при повреждении.

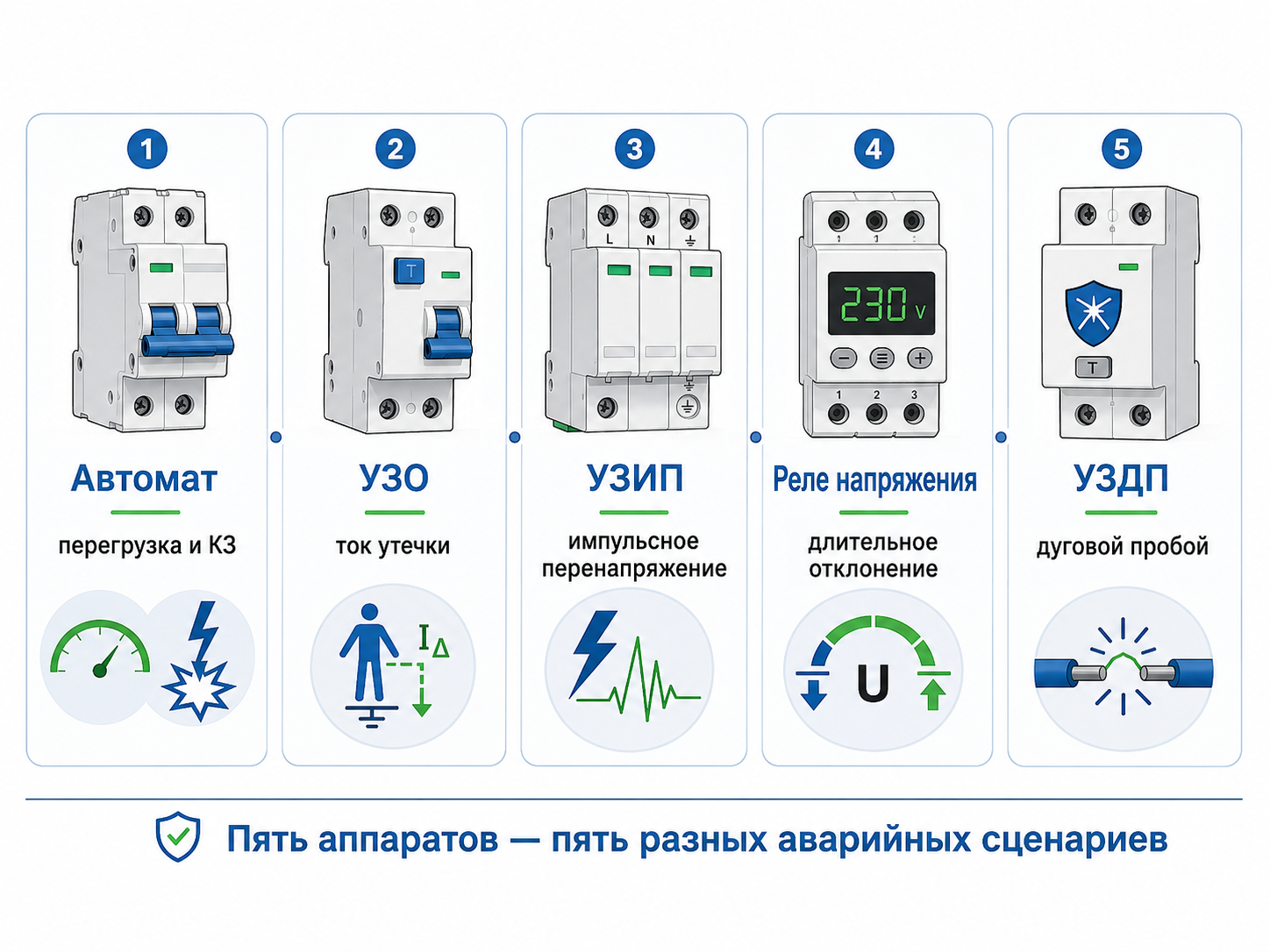

6. Защитная автоматика: что действительно делает каждый аппарат

Автоматический выключатель

Отключает линию при перегрузке и коротком замыкании. Его номинал, характеристика и отключающая способность выбираются расчётом и согласуются с сечением кабеля и вышестоящей защитой.

УЗО и дифференциальный автомат

УЗО реагирует на дифференциальный ток утечки, но само по себе не защищает от перегрузки и короткого замыкания. Поэтому оно работает совместно с автоматом. Дифавтомат объединяет обе функции в одном корпусе. Для розеточных групп в жилых зданиях применяется дополнительная защита с номинальным отключающим дифференциальным током не более 30 мА. Для современной техники рационально рассматривать аппараты типа A, воспринимающие переменный и пульсирующий дифференциальный ток.

• не объединяйте нейтрали N разных групп после отдельных УЗО или дифавтоматов;
• подбирайте номинальный ток УЗО с учётом вышестоящей защиты;
• разбивайте дом на несколько зон дифзащиты, чтобы одна неисправность не отключала всё;
• проверяйте аппараты кнопкой «Тест» по инструкции изготовителя, но не заменяйте этим измерения.

УЗИП

Устройство защиты от импульсных перенапряжений ограничивает грозовые и коммутационные импульсы. Тип и схема УЗИП зависят от внешней молниезащиты, воздушного или кабельного ввода, системы заземления и координации ступеней защиты. УЗИП работает только при правильно выполненном коротком соединении с PE и корректно выбранной резервной защите.

Реле контроля напряжения

Отключает нагрузку при длительном выходе напряжения за заданные пределы. Это полезная эксплуатационная защита, но она не заменяет УЗИП, автомат, УЗО или стабилизатор. Особенно важно заранее определить, какие нагрузки можно отключить, а какие требуют резервирования.

УЗДП

Устройство защиты при дуговом пробое анализирует высокочастотные признаки опасной дуги, которую обычный автомат может не распознать. Его применение целесообразно рассматривать для деревянных домов, спален, детских, скрытых линий и других зон с повышенными последствиями возгорания — в соответствии с проектом и инструкцией изготовителя.

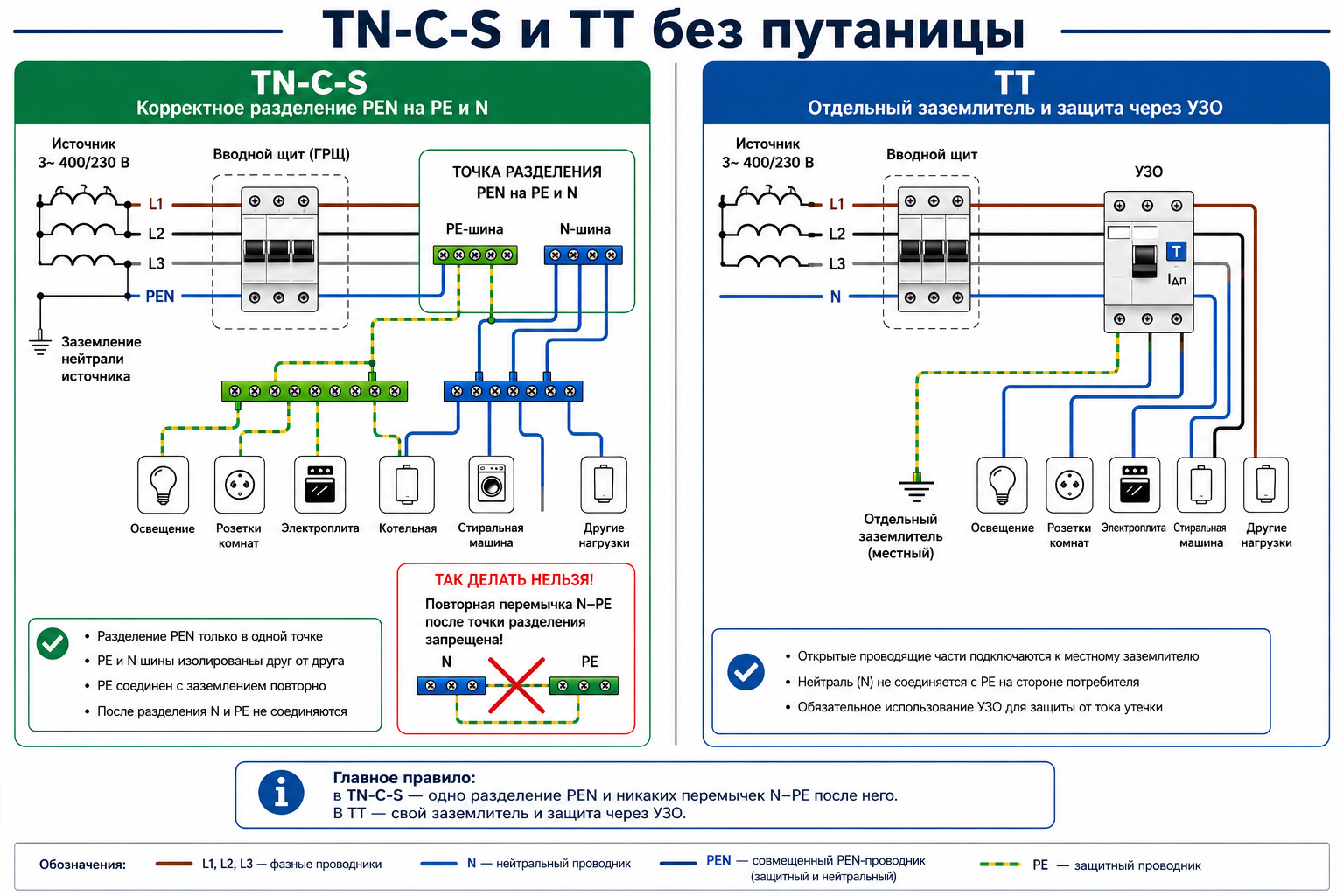

7. Заземление: не три штыря, а система защиты

В частных домах применяются системы заземления, согласованные с внешней сетью и проектом. На практике встречаются TN-C-S и TT. Самостоятельно выбирать систему «по картинке» нельзя: от неё зависят разделение PEN, устройство главной заземляющей шины, применение УЗО, требования к заземлителю и время автоматического отключения.

Универсального норматива «контур обязан иметь 4 Ом» для любой бытовой установки нет. Допустимое сопротивление определяют принятой системой, защитными аппаратами и расчётными условиями. Геометрия заземлителя — число электродов, длина, шаг, материал и глубина — зависит от грунта и измеряется после монтажа. Треугольник из трёх стержней может оказаться рабочим решением, а может быть просто красивой металлоконструкцией в земле.

• PE-проводник не должен иметь предохранителей или коммутационных аппаратов;
• после разделения PEN проводники PE и N не объединяют повторно;
• на вводе выполняют главную систему уравнивания потенциалов;
• металлические коммуникации присоединяют по проекту, не используя их вместо защитного проводника;
• контур и цепи защиты проверяют измерительными приборами, а не лампочкой и не мультиметром.

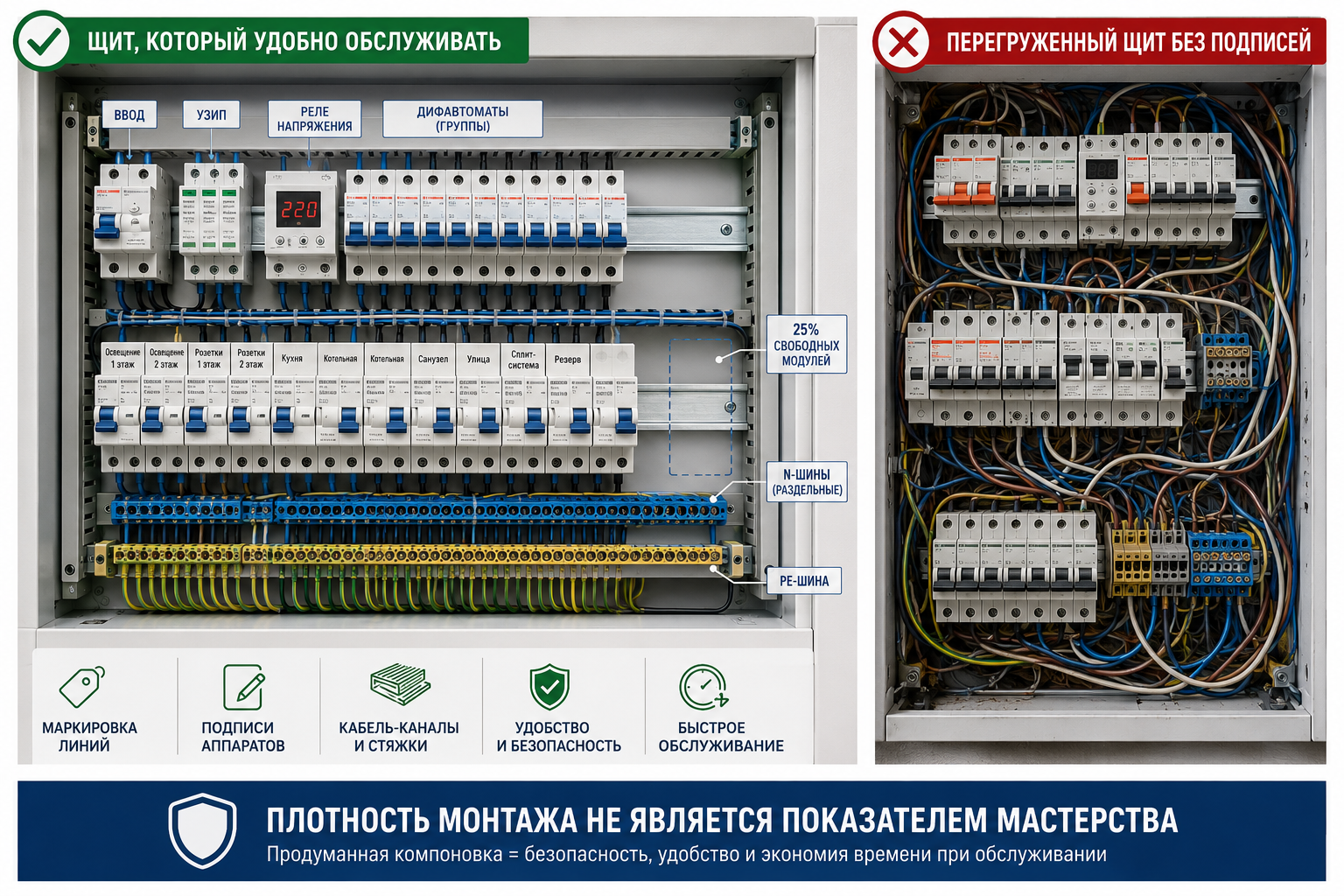

8. Что должно быть в распределительном щите

Щит — не коробка, куда нужно физически уместить максимальное число аппаратов. Он должен обеспечивать безопасное обслуживание, отвод тепла, понятную коммутацию и возможность модернизации. Для частного дома разумно закладывать резерв модулей и свободное место в кабельных зонах — обычно не менее 20–30%, если габариты позволяют.

Типовая логика щита может включать:

1. вводной коммутационный аппарат или автомат — в соответствии с ТУ и проектом;

2. узел учёта — если он расположен в данном щите;

3. УЗИП с аппаратом резервной защиты и коротким подключением к PE;

4. противопожарную дифференциальную защиту — при необходимости и с обеспечением селективности;

5. реле контроля напряжения и контактор — если предусмотрены проектом;

6. групповые автоматы, УЗО или дифавтоматы;

7. отдельные шины N для зон, защищённых разными УЗО, и общую PE-шину;

8. устройства управления генератором, АВР, неприоритетными нагрузками или «умным домом»;

9. маркировку аппаратов, кабелей, клемм и актуальную однолинейную схему.

9. Открытая и скрытая проводка

Трассы прокладывают предсказуемо — вертикально и горизонтально, с учётом строительных конструкций и зон будущего сверления. Жёсткого универсального требования «ровно 15 см от потолка» для любого дома нет; важнее следовать проекту, выдерживать допустимые расстояния и сохранить исполнительный план с фотографиями до штукатурки.

Гофротруба защищает кабель не от всего сразу. Пластиковая гофра может облегчить прокладку и обеспечить ограниченную механическую защиту, но не гарантирует заменяемость кабеля на сложной трассе и не является автоматическим решением пожарной безопасности.

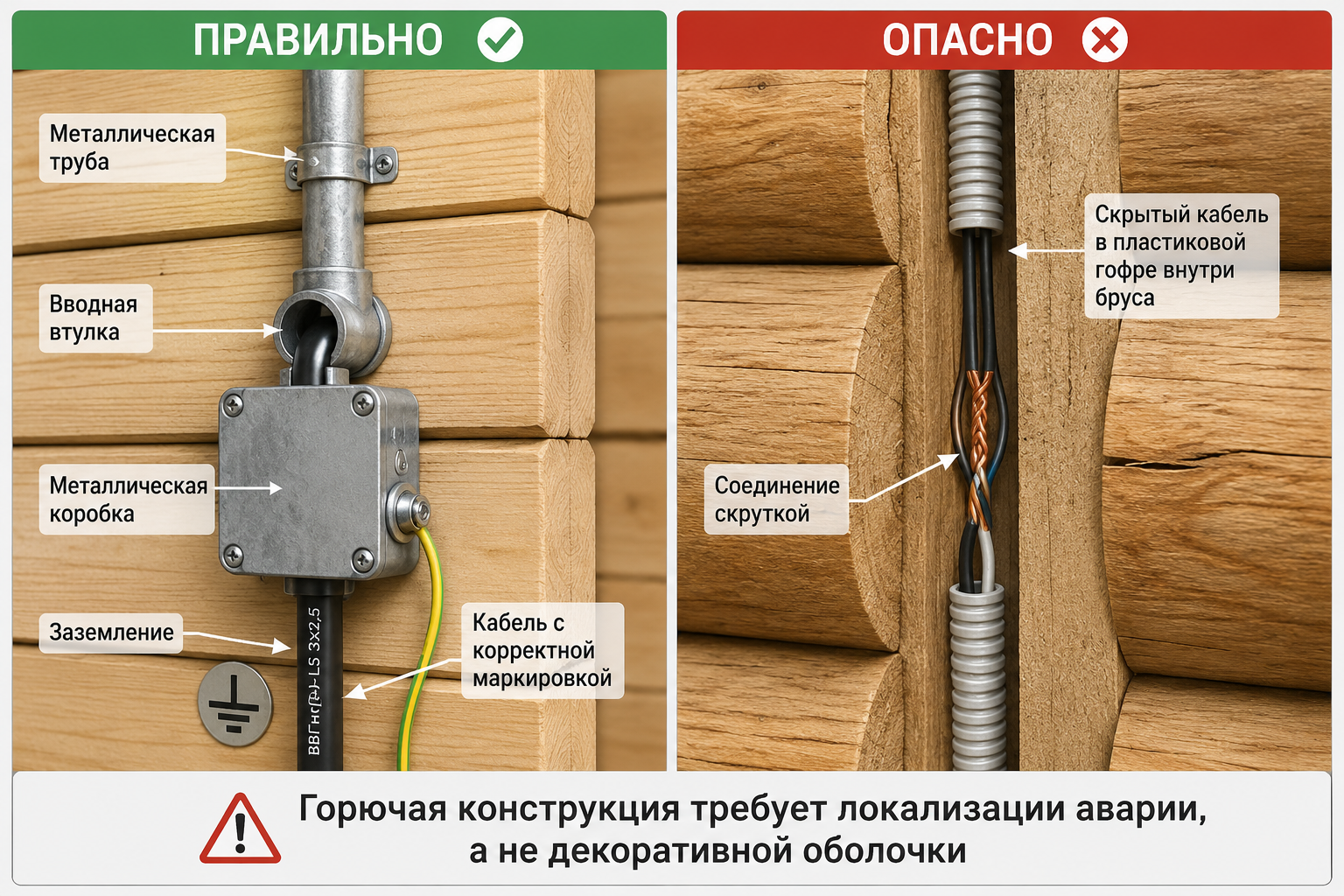

10. Электропроводка в деревянном доме

Горючее основание резко повышает требования к проекту. Скрытая проводка внутри деревянных стен выполняется в оболочках и конструкциях, способных локализовать аварийный режим, — как правило, в металлических трубах или закрытых стальных коробах, подобранных по проекту. Обычная ПВХ-гофра и тонкий металлорукав сами по себе не обеспечивают требуемую локализационную способность.

• открытая проводка в сертифицированных кабель-каналах или на изоляторах часто проще для контроля;
• проходы через деревянные конструкции выполняют в защитных гильзах с корректной заделкой;
• коробки, подрозетники, светильники и вводы подбирают для монтажа на горючее основание;
• кабель и способ его групповой прокладки выбирают по показателям пожарной опасности;
• соединения должны оставаться доступными либо выполняться технологией, разрешённой для скрытого неразборного соединения;
• особое внимание уделяют УЗО, УЗДП, УЗИП, молниезащите и регулярным проверкам.

11. Соединения, коробки и монтажная культура

Надёжность линии чаще теряется не на целом кабеле, а в местах соединений. Поэтому важны технология, инструмент и контроль усилия затяжки.

• Скрутка без последующей разрешённой обработки не является законченным соединением. Применяют опрессовку, сварку, пайку в допустимых случаях или сертифицированные зажимы.
• Медь и алюминий напрямую не соединяют. Используют переходные клеммы, гильзы или болтовые решения, предназначенные для пары металлов.
• Многопроволочные жилы оконцовывают наконечниками, если этого требует клемма; лужение под винтовой зажим обычно не заменяет наконечник.
• Затяжка — по моменту изготовителя. «От души» может повредить аппарат, а слабый контакт будет греться.
• Распределительные коробки маркируют и оставляют доступными. Не стоит хоронить разборные соединения под плиткой.
• Ноль и PE не используют взаимозаменяемо. Цветовая маркировка должна сохраняться по всей линии.

После прокладки кабелей полезно выполнить фотофиксацию каждой стены с масштабной привязкой. Через несколько лет это сохранит больше проводки, чем любой бытовой детектор.

12. Санузел, улица, котельная и другие особые зоны

В помещениях с повышенной опасностью и наружных установках проект учитывает зоны размещения оборудования, степень защиты оболочек IP, дополнительную дифференциальную защиту, уравнивание потенциалов, температуру и влагу.

• розетки и оборудование в ванной размещают только в разрешённых зонах и с требуемой степенью защиты;
• наружные розетки выполняют влагозащищёнными и защищают УЗО/дифавтоматом не более 30 мА;
• кабели на фасаде и в земле выбирают по устойчивости к УФ, влаге и механическим воздействиям;
• подземный ввод проектируют с учётом глубины, защиты, сигнальной ленты, прохода фундамента и дренажа;
• котельная требует координации электрики с газовыми, отопительными и вентиляционными системами;
• насосы и компрессоры проверяют по пусковым токам и условиям защиты двигателя.

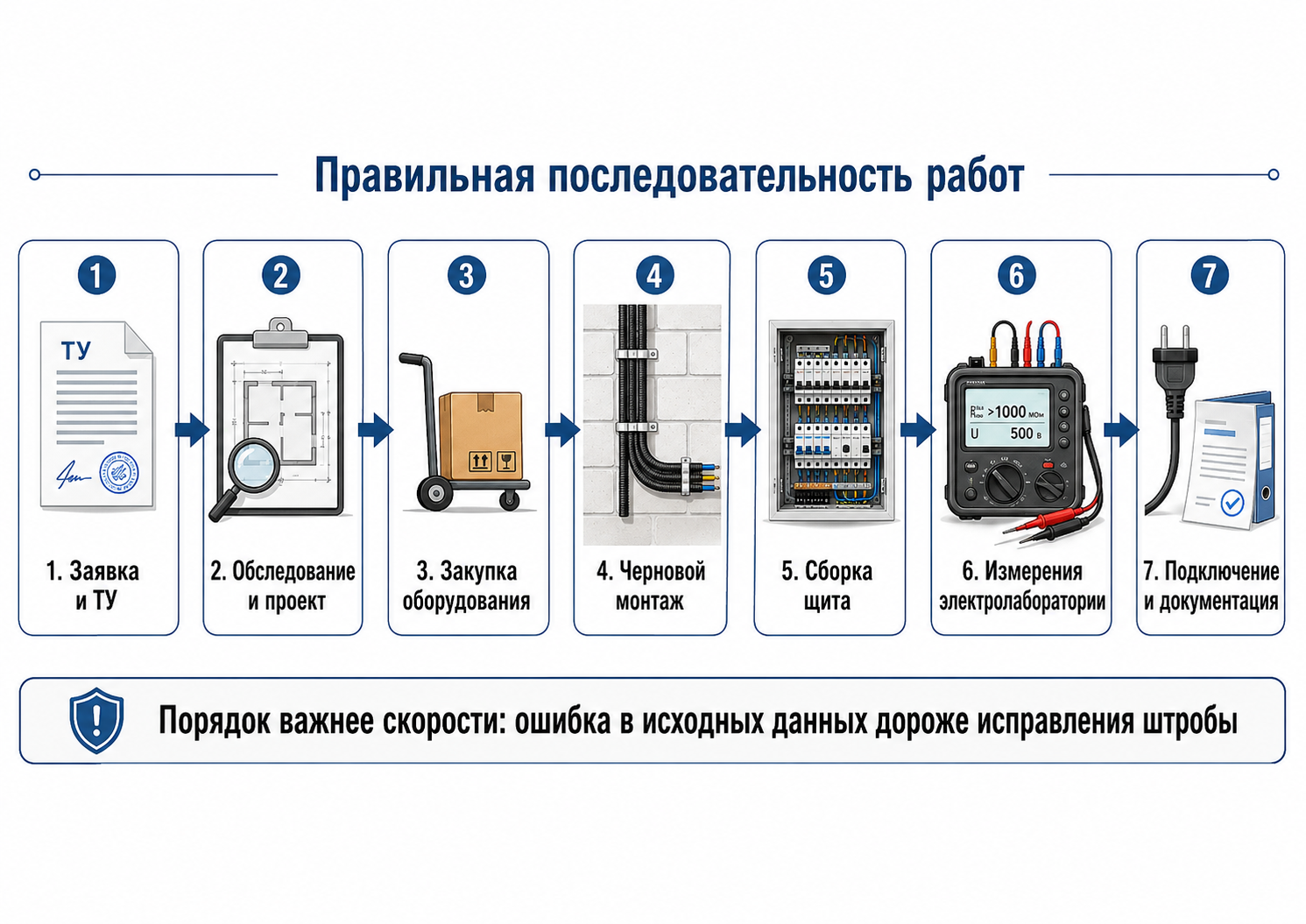

13. Последовательность электромонтажных работ

1. Получить технические условия и определить границы ответственности.

2. Собрать перечень нагрузок и утвердить планы мебели, техники и инженерных систем.

3. Разработать схему и расчёты, согласовать решения по заземлению, молниезащите и резервному питанию.

4. Разметить трассы и проверить отсутствие конфликтов с вентиляцией, водой, отоплением и несущими конструкциями.

5. Выполнить проходки, установить трубы, лотки, коробки, подрозетники и закладные.

6. Проложить и промаркировать кабели, оставив монтажный запас.

7. Собрать щит, выполнить соединения и контроль момента затяжки.

8. Провести электрические измерения до подачи напряжения.

9. Выполнить функциональные испытания, проверить направления вращения двигателей и работу автоматики.

10. Оформить исполнительную документацию, схемы, протоколы и перечень аппаратов.

11. Организовать подключение и опломбировку в порядке, установленном сетевой организацией.

14. Какие измерения нужны перед вводом в эксплуатацию

Кнопка «Тест» на УЗО и прозвонка мультиметром полезны, но не заменяют комплексные измерения. Состав проверки определяется проектом и нормативами, обычно в него входят:

• непрерывность защитных проводников и цепей уравнивания потенциалов;
• сопротивление изоляции кабелей;
• сопротивление заземляющего устройства или параметры петли повреждения — в зависимости от системы;
• проверка автоматического отключения питания;
• измерение параметров срабатывания УЗО/дифавтоматов;
• проверка чередования фаз, полярности и соответствия маркировки;
• функциональные испытания УЗИП, реле напряжения, АВР и блокировок в предусмотренном объёме.

15. Практический пример: дом 140 м² с трёхфазным вводом

Предположим, в доме есть кухня с электрической варочной панелью и духовым шкафом, котельная с газовым котлом и насосами, бойлер, стиральная и посудомоечная машины, два кондиционера, скважина, ворота и наружное освещение. Выделенная мощность — 15 кВт, ввод трёхфазный.

Логика проектного решения может быть следующей:

• освещение разделено минимум на две группы, чтобы авария не оставляла дом полностью тёмным;
• розетки жилых помещений распределены по этажам и фазам;
• кухонные рабочие розетки разделены на две линии;
• варочная панель подключена по схеме изготовителя и распределена по фазам, если оборудование это допускает;
• посудомоечная, стиральная машина, бойлер, скважина и наружные розетки имеют отдельную защиту;
• неприоритетные мощные нагрузки отключаются реле при превышении разрешённой мощности;
• котельная и холодильник распределены так, чтобы неисправность наружной линии их не отключила;
• в щите предусмотрены резервные модули для будущей беседки и зарядной станции.

Здесь важен не сам список автоматов, а принцип: нагрузки распределены по фазам, аварийные зоны отделены, а суммарная мощность контролируется. Пытаться одновременно включить электроплиту, бойлер, сауну и зарядную станцию при лимите 15 кВт — это уже не электрика, а переговоры с физикой, в которых физика обычно не уступает.

16. Десять ошибок, которые обходятся особенно дорого

1. Монтаж без схемы и исполнительного плана.

2. Завышенный номинал автомата относительно кабеля.

3. Один общий УЗО на весь дом без селективности и разделения групп.

4. Смешивание рабочих нейтралей после разных УЗО.

5. Повторное объединение N и PE после разделения PEN.

6. Случайный заземлитель без расчёта и измерений.

7. Скрытая проводка в деревянной стене в обычной пластиковой гофре.

8. Использование ПВС/ШВВП как стационарной проводки в стенах.

9. Соединение меди и алюминия прямой скруткой.

10. Отсутствие проверки изоляции, петли повреждения и параметров УЗО перед отделкой.

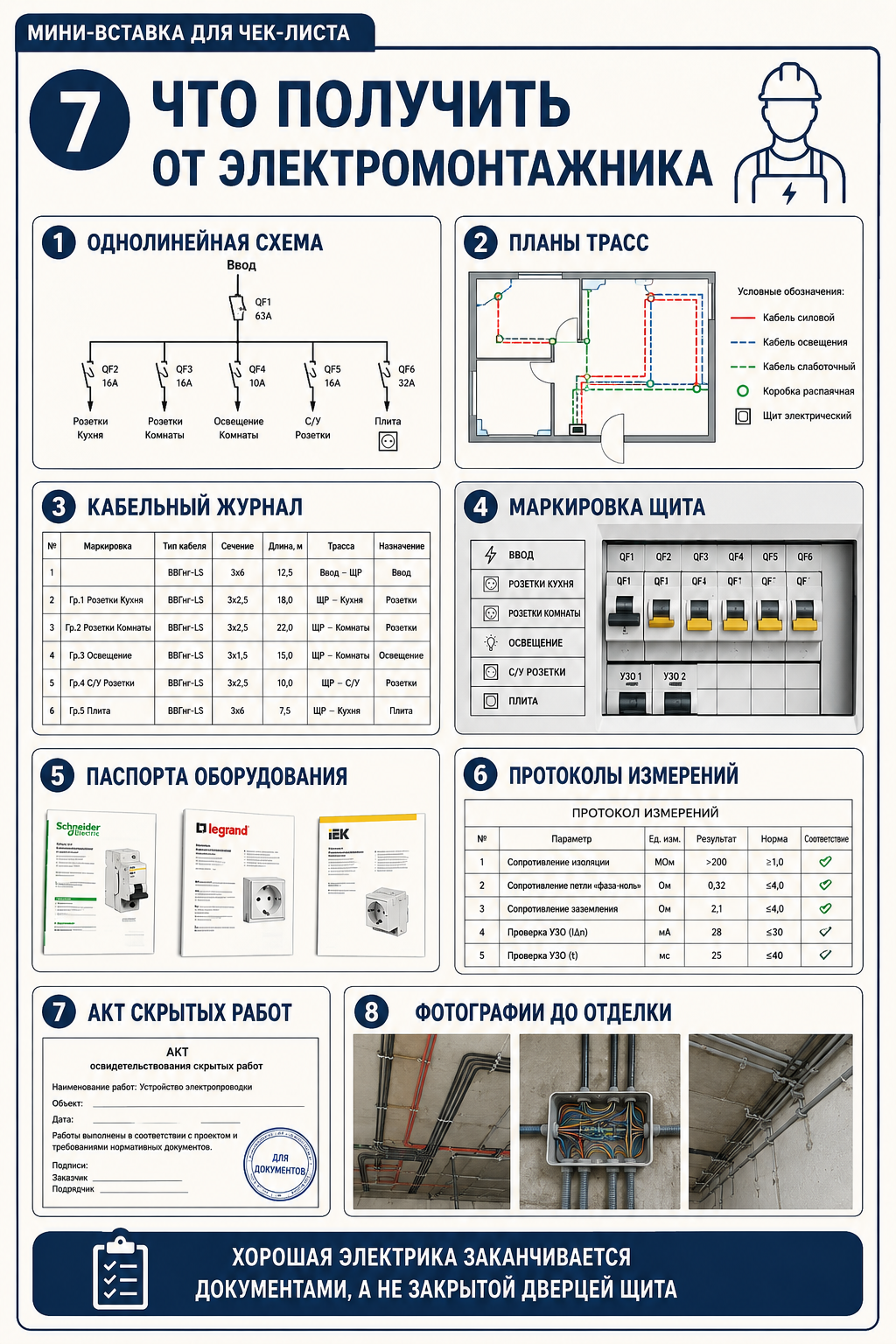

17. Чек-лист приёмки электрики в частном доме

18. Часто задаваемые вопросы

Какое сечение кабеля использовать для розеток?

Часто применяют медный кабель 3×2,5 мм² с автоматом 16 А, но это не универсальная гарантия. Длинная линия, высокая температура, групповая прокладка или особая нагрузка требуют проверки расчётом.

Нужно ли ставить УЗО на каждую линию?

Не обязательно использовать отдельное УЗО на каждый кабель, но розеточные группы нуждаются в дополнительной дифференциальной защите не более 30 мА. Практически удобны дифавтоматы или несколько групп под отдельными УЗО, чтобы локализовать отключение.

Можно ли сделать заземление тремя уголками?

Можно получить рабочий заземлитель из нескольких электродов, но число и размеры определяют расчёт и свойства грунта. Результат подтверждают измерением. Сам по себе треугольник не доказывает безопасность.

Можно ли вести проводку в деревянном доме в металлорукаве?

Тонкий металлорукав не следует автоматически считать оболочкой, способной локализовать короткое замыкание внутри горючей конструкции. Для скрытой проводки применяют решения, предусмотренные проектом, обычно металлические трубы или закрытые стальные короба с требуемыми характеристиками.

Где располагать розетки и выключатели?

Высоты выбирают по удобству, назначению помещения, мебели и ограничениям специальных зон. Популярные значения 250–300 мм для розеток и 850–1000 мм для выключателей — это дизайнерская практика, а не единый обязательный стандарт для всех помещений.

Нужен ли УЗИП, если есть реле напряжения?

Да, это разные устройства. Реле реагирует на длительное отклонение сетевого напряжения, а УЗИП ограничивает кратковременные импульсы большой амплитуды. Необходимость и тип УЗИП определяет проект.

Можно ли подключить ввод самостоятельно?

Работы на стороне сетевой организации, пломбируемые цепи учёта и фактическое присоединение выполняются в порядке, установленном договором и ТУ. Самовольное подключение опасно и влечёт ответственность.

Вывод

Надёжная электропроводка в частном доме строится на простой, но строгой логике: сначала технические условия и расчёт, затем проект, после этого монтаж и только в конце — подача напряжения. Типовые сечения и схемы полезны для предварительной оценки, но не заменяют проверку конкретной линии. Особенно внимательно нужно относиться к заземлению, деревянным конструкциям, дифференциальной защите и качеству соединений.

Если требуется подобрать и изготовить вводно-распределительный щит, проверить однолинейную схему или подготовить техническое решение под конкретный дом, направьте исходные данные специалистам ООО ИК «ЭЛТЕКО». Грамотно собранный щит и понятная документация обходятся дешевле, чем переделка после чистовой отделки.

Нормативная база

• Правила устройства электроустановок (ПУЭ), главы 1.7 и 7.1 — в применимой действующей редакции.
• СП 256.1325800.2016 «Электроустановки жилых и общественных зданий. Правила проектирования и монтажа» с действующими изменениями.
• ГОСТ Р 50571.5.52-2011 «Электроустановки низковольтные. Часть 5-52. Выбор и монтаж электрооборудования. Электропроводки».
• ГОСТ Р 50571.5.54-2024 «Электроустановки низковольтные. Часть 5-54. Заземляющие устройства, защитные проводники и защитные проводники уравнивания потенциалов».
• Правила технологического присоединения, утверждённые Постановлением Правительства РФ № 861, — в действующей редакции.
• Технические условия сетевой организации, проектная документация и инструкции изготовителей оборудования.
