Устройство, принцип работы, категории применения, дугогашение, выбор и типичные ошибки

Коротко. Контактор постоянного тока — это не просто «обычный контактор с другой катушкой». Главная инженерная сложность возникает при размыкании силовой цепи: в DC-цепи нет естественного перехода тока через ноль, поэтому дугу приходится активно растягивать, охлаждать и гасить. Именно поэтому при подборе важны не только амперы и вольты, но и категория применения, постоянная времени L/R, полярность, число последовательно включённых полюсов и ресурс.

1. Что такое электромагнитный контактор постоянного тока

Электромагнитный контактор — это механический коммутационный аппарат, у которого усилие для замыкания или размыкания главных контактов создаётся электромагнитом. В силовой DC-цепи контактор должен включать, длительно проводить и отключать рабочий ток в пределах своей категории применения и каталожных характеристик.

Базовая конструкция включает четыре функциональных узла:

• электромагнитный привод — катушка, магнитопровод и якорь;
• главную контактную систему;
• дугогасительное устройство;
• вспомогательные контакты для блокировок, сигнализации и логики управления.

Важно. Напряжение катушки управления и напряжение силовой цепи — разные параметры. Контактор на силовую цепь 220, 440 или 1000 В DC может иметь катушку 24 В DC, 110 В AC/DC, 220 В AC и т. п. Нельзя определять пригодность аппарата к DC-коммутации только по маркировке катушки.

2. Принцип работы: что происходит при включении и отключении

• На катушку управления подаётся напряжение.
• В магнитопроводе возникает магнитный поток, якорь притягивается и перемещает подвижную часть контактной системы.
• Главные контакты замыкаются, силовой ток проходит к нагрузке. Одновременно переключаются вспомогательные контакты.
• После снятия напряжения с катушки магнитное усилие уменьшается, возвратная пружина возвращает якорь.
• При размыкании главных контактов появляется электрическая дуга. Дугогасительная система должна быстро вывести её из зоны контактов, растянуть, охладить и погасить.

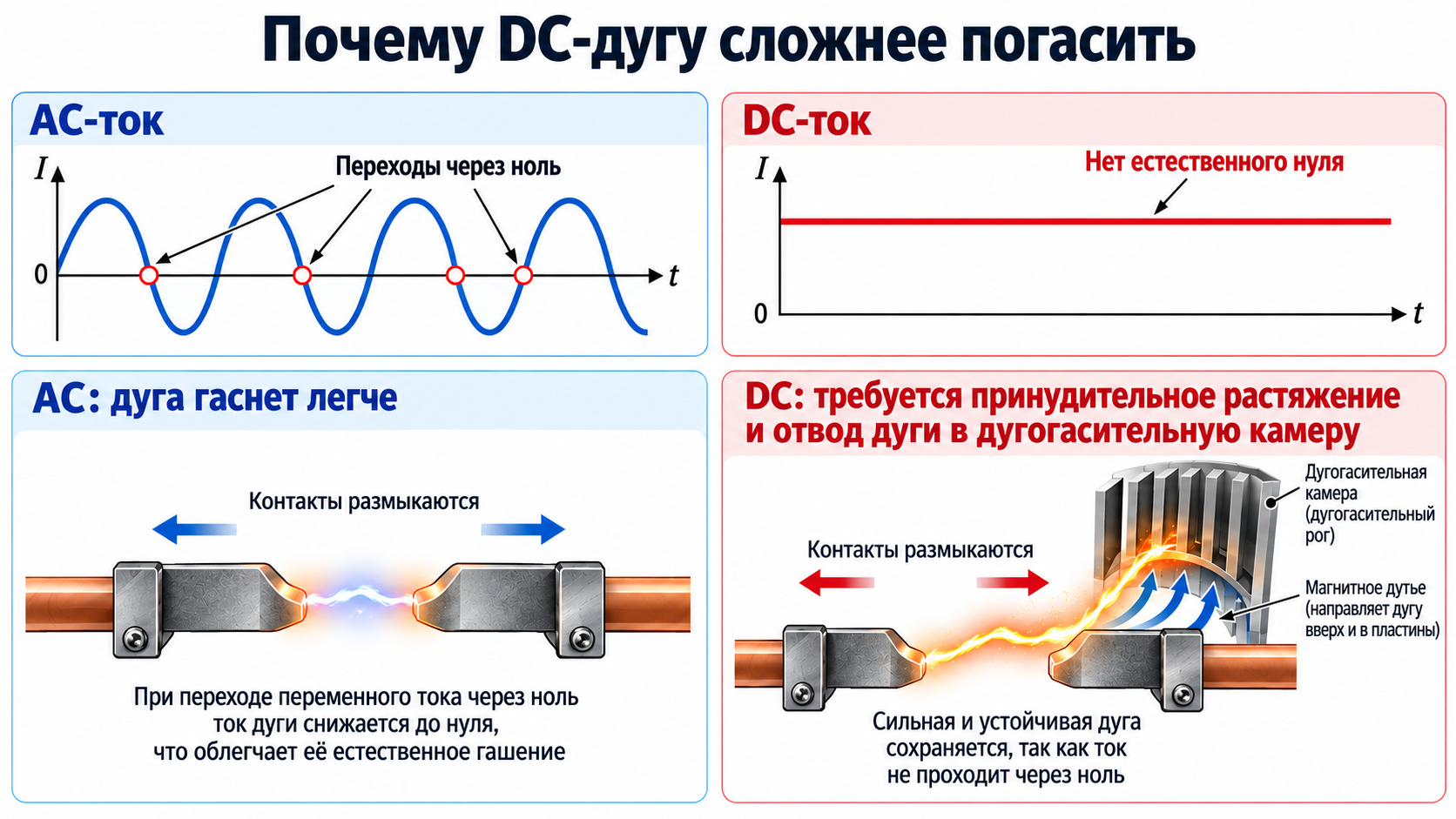

Последний этап и отличает DC-коммутацию от привычной коммутации переменного тока. В AC-цепи ток дважды за период проходит через ноль, что помогает погасить дугу. В DC-цепи такого естественного момента нет: ток стремится продолжать протекать через плазменный канал. Чем выше напряжение, ток и индуктивность цепи, тем труднее отключение.

3. Устройство контактора постоянного тока

3.1. Электромагнитный привод

Катушка создаёт магнитодвижущую силу, а магнитопровод направляет поток через рабочий зазор. Якорь связан с подвижными контактами. Для DC-катушки установившийся ток определяется в основном активным сопротивлением обмотки, поэтому конструкция катушки и тепловой режим критичны для длительной работы. В современных аппаратах управление катушкой нередко электронное: это позволяет уменьшить потребление после втягивания, расширить диапазон управляющего напряжения и встроить подавление перенапряжений.

3.2. Главные и вспомогательные контакты

Главные контакты рассчитаны на силовой ток. В зависимости от конструкции контактор может быть однополюсным, двухполюсным или многополюсным. Для повышения отключающей способности в DC-цепях отдельные полюса иногда соединяют последовательно — строго по схеме производителя. Вспомогательные контакты работают в цепях управления и применяются для самоподхвата, электрических блокировок, обратной связи в ПЛК и сигнализации положения аппарата.

3.3. Дугогасительная система

В классических аппаратах применяются дугогасительные камеры, дугогасительные рога, металлические пластины, электромагнитное или постоянномагнитное дутьё. Магнитное поле перемещает дугу от рабочих поверхностей контактов в камеру, где она удлиняется, дробится на отдельные участки и охлаждается. Для высоковольтных DC-контакторов особенно важны направление тока и полярность подключения: постоянные магниты могут быть рассчитаны на определённое направление движения дуги.

Практический нюанс. Если производитель обозначил полярность силовых выводов «+» и «−», это не декоративная маркировка. Нарушение полярности может резко ухудшить дугогашение. Для двунаправленных аккумуляторных и рекуперативных систем следует использовать аппарат, для которого прямо заявлена двунаправленная коммутация.

4. Категории применения DC-1, DC-3 и DC-5

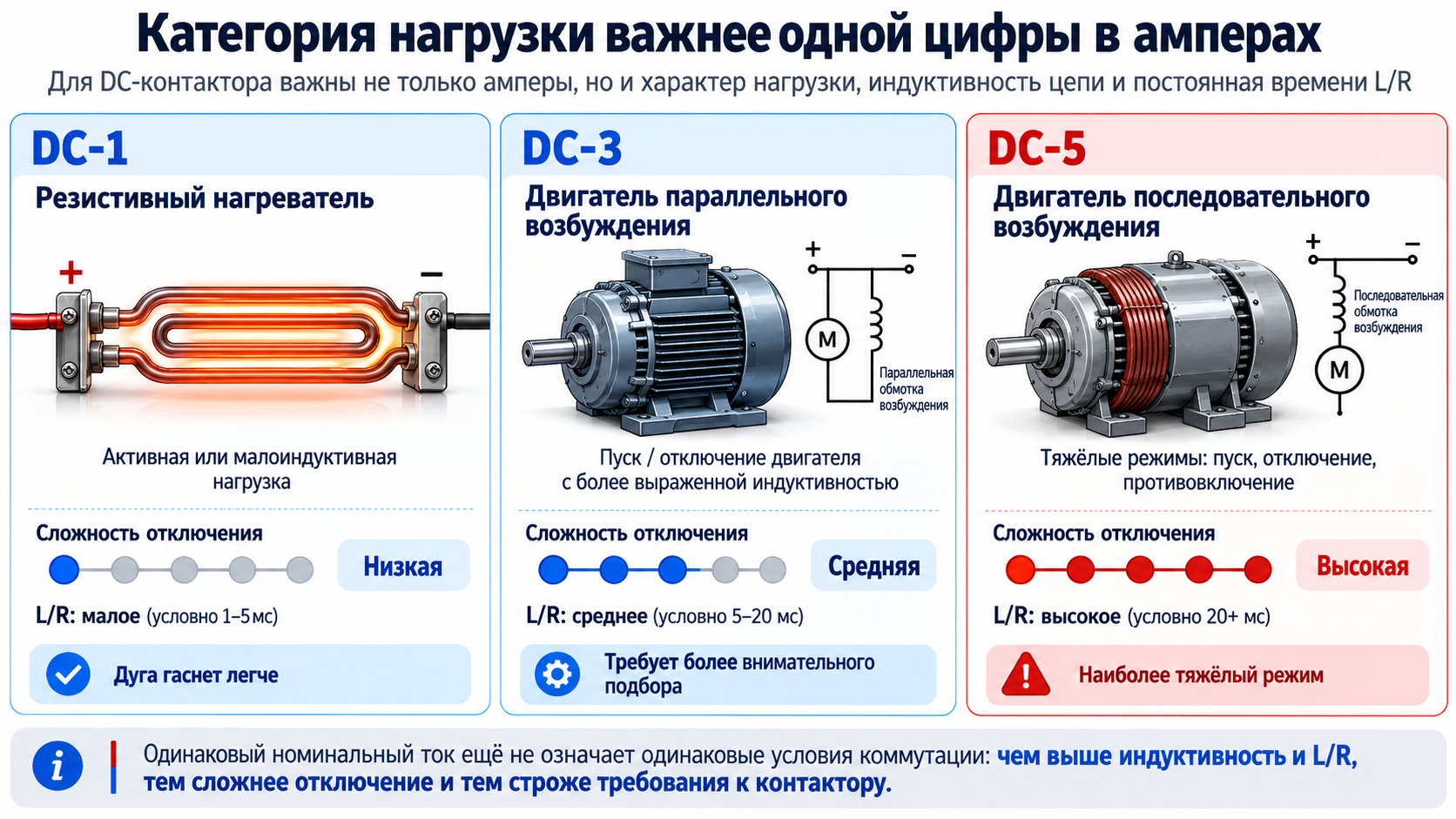

Характер нагрузки для контактора не менее важен, чем ток. В IEC 60947-4-1 используются категории применения, которые связывают аппарат с типом нагрузки и условиями включения/отключения. В исходной отечественной литературе можно встретить обозначения «ДС-1…ДС-5»; в современной международной и каталожной документации обычно применяется запись DC-1, DC-3, DC-5.

Чем выше постоянная времени L/R, тем медленнее спадает ток индуктивной цепи и тем сложнее погасить дугу. Поэтому ток, который аппарат допускает в DC-1, нельзя автоматически переносить на электромагнит, двигатель или другую индуктивную нагрузку.

5. Почему постоянная времени L/R определяет сложность отключения

Индуктивность препятствует быстрому изменению тока. При размыкании цепи энергия, накопленная в магнитном поле, стремится сохранить ток и создаёт напряжение, поддерживающее дугу. Для оценки динамики используют постоянную времени:

τ = L / R

где τ — постоянная времени, L — индуктивность цепи, R — её активное сопротивление. При большом L/R ток затухает медленнее, а требования к контактору, дугогасительной камере и защитным цепям растут.

Для катушек электромагнитов, тормозов, клапанов и других индуктивных нагрузок часто применяются цепи подавления перенапряжения: диоды, TVS, RC/RCD-цепочки, варисторы или специализированные модули. Но здесь есть компромисс: чем сильнее ограничено перенапряжение, тем медленнее может спадать ток и тем больше время отпускания исполнительного механизма. Защитную цепь выбирают не «по привычке», а с учётом требуемой динамики.

6. Чем DC-контактор отличается от AC-контактора

Использовать обычный AC-контактор в цепи постоянного тока можно только тогда, когда изготовитель прямо приводит допустимые DC-напряжения, токи, схему соединения полюсов и категорию применения. Формула «на 400 В AC — значит на 220 В DC точно выдержит» неверна.

7. Как правильно выбрать контактор постоянного тока

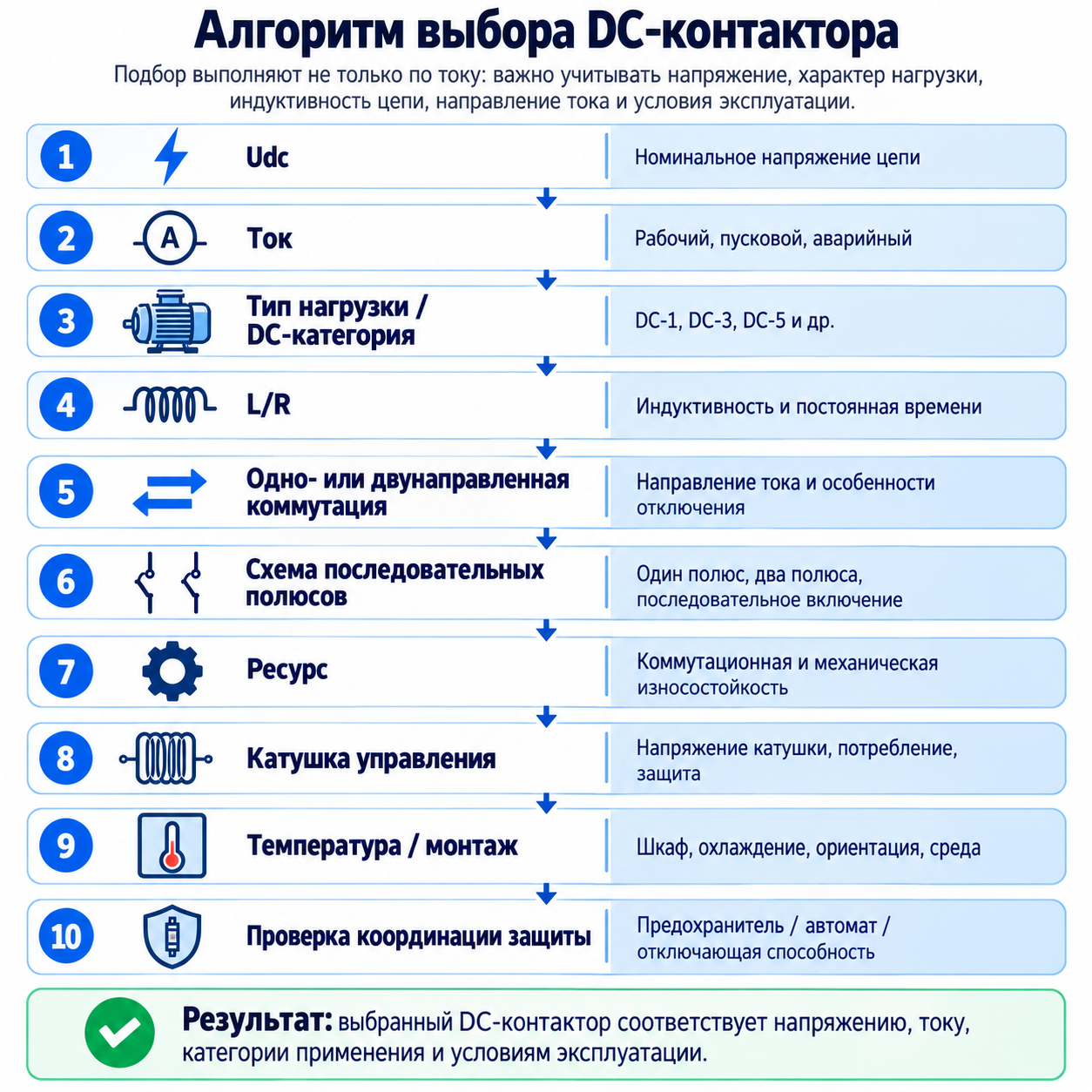

Удобно идти не от каталога, а от параметров реальной цепи. Для инженерного подбора нужны следующие исходные данные:

• номинальное и максимальное рабочее напряжение Udc;
• рабочий ток и возможные пусковые/бросковые токи;
• тип нагрузки и категория применения;
• индуктивность или постоянная времени L/R, если она известна;
• нужно ли отключать ток в одном или обоих направлениях;
• частота коммутаций в час и требуемый электрический ресурс;
• напряжение и тип цепи управления катушкой;
• температура, высота, вентиляция шкафа и другие условия окружающей среды;
• требуемые вспомогательные контакты и обратная связь;
• координация с предохранителями/автоматическими выключателями и ожидаемый ток КЗ.

7.1. Проверка рабочего напряжения и схемы полюсов

В каталогах часто указывается несколько DC-режимов для одного аппарата: один полюс, два полюса последовательно, три полюса последовательно и т. д. При последовательном соединении разрыв распределяется по нескольким дуговым промежуткам, поэтому допустимое напряжение отключения возрастает. Схему соединения необходимо повторять точно по документации производителя.

7.2. Проверка тока именно для нужной категории

Сначала находят категорию применения, затем рабочее напряжение и только после этого — допустимый ток. Номинальный тепловой ток аппарата сам по себе не гарантирует требуемую коммутационную способность.

7.3. Проверка ресурса

Механическая износостойкость характеризует работу механизма без силовой коммутации, а электрическая — ресурс при включении и отключении заданной нагрузки. Для часто работающих механизмов именно электрическая износостойкость становится определяющей. Если контактор должен срабатывать сотни раз в час, следует проверять графики ресурса и ограничения производителя, а не только паспортный ток.

7.4. Температура внутри шкафа

Температура воздуха рядом с аппаратом может существенно превышать температуру помещения. Нагрев шин, кабелей, автоматов, блоков питания и соседних контакторов ухудшает условия охлаждения. Поэтому рабочий ток необходимо проверять с учётом температурных коэффициентов и правил монтажа конкретной серии.

8. Где применяются контакторы постоянного тока

• цепи двигателей постоянного тока и электромагнитных приводов;
• системы оперативного постоянного тока подстанций и распределительных устройств;
• ИБП, аккумуляторные батареи и системы накопления энергии (BESS);
• зарядная инфраструктура и тяговые DC-цепи;
• фотоэлектрические установки и DC-шины;
• промышленное оборудование с мощными соленоидами, тормозами и магнитами;
• испытательные стенды, источники постоянного тока, преобразовательное оборудование;
• АСУ ТП, где контактор является силовым исполнительным элементом, управляемым ПЛК.

Современные специализированные аппараты охватывают уже не только классические 110–220 В DC. В сегментах солнечной энергетики, накопителей и зарядной инфраструктуры применяются контакторы на сотни ампер и напряжения до 1000–1500 В DC. Это отдельный класс изделий с усиленным дугогашением, контролем полярности или двунаправленной коммутацией.

9. Практические примеры подбора

Пример 1. Резистивный нагреватель 110 В DC

Нагрузка близка к активной, поэтому ориентируются на категорию DC-1. Требуется определить рабочий ток, проверить допустимый ток аппарата при 110 В DC и требуемую частоту коммутаций. Если стандартный многополюсный контактор допускает DC-1 при последовательном соединении полюсов, используется именно рекомендованная производителем схема.

Пример 2. Катушка мощного электромагнита 220 В DC

Здесь одной категории DC-1 уже недостаточно. Необходимо знать индуктивность или хотя бы характеристики нагрузки, оценить перенапряжение при отключении, выбрать способ подавления выброса и проверить время отпускания. Установка обычного диода параллельно катушке хорошо ограничивает напряжение, но способна заметно увеличить время отпускания электромагнита.

Пример 3. Аккумуляторная DC-шина

При работе с аккумулятором важны не только рабочий ток и напряжение, но и колоссальная возможная энергия короткого замыкания. Контактор не заменяет аппарат защиты от КЗ. Кроме того, в системах с рекуперацией или двунаправленным преобразователем нужно проверить, способен ли контактор безопасно отключать ток в обоих направлениях.

10. Типичные ошибки при проектировании и монтаже

11. Диагностика и обслуживание

Признаки неблагополучной работы контактора обычно видны задолго до полного отказа. При техническом обслуживании контролируют:

• нагрев силовых выводов и контактных соединений;
• подгорание и эрозию главных контактов;
• состояние дугогасительной камеры;
• чёткость втягивания и отпускания якоря;
• гул, дребезг и нестабильное удержание;
• сопротивление изоляции и состояние корпуса;
• работу вспомогательных контактов и обратной связи;
• фактическое напряжение на катушке во время включения и удержания.

При заметной эрозии контактов, трещинах дугогасительной камеры, следах перегрева или нестабильной механике правильнее ориентироваться на регламент производителя и замену узлов/аппарата, а не на «зачистку до блеска». Изменение геометрии контактной пары может ухудшить контактное нажатие и коммутационную способность.

12. Классические контакторы КПВ и КТПВ: почему их полезно знать

В отечественной учебной литературе подробно разбираются контакторы серий КПВ-600 и КТПВ. Они хорошо показывают физику аппарата: перекатывающиеся контакты, дугогасительные рога, электромагнитное дутьё, возвратная пружина, особенности механической балансировки. Эти конструкции исторически важны и по-прежнему встречаются в эксплуатации, но для нового проекта выбор следует вести по актуальным каталогам и действующим стандартам, а не переносить старые паспортные значения на современные режимы.

Особенно полезен старый инженерный вывод, который остаётся актуальным: длительная дуга при отключении индуктивной нагрузки способна нагревать контакты сильнее, чем длительное проведение тока. То есть «часто включается» не всегда хуже, чем «часто отключает тяжёлую индуктивность» — режим коммутации нужно оценивать целиком.

13. Контактор в системе АСУ ТП

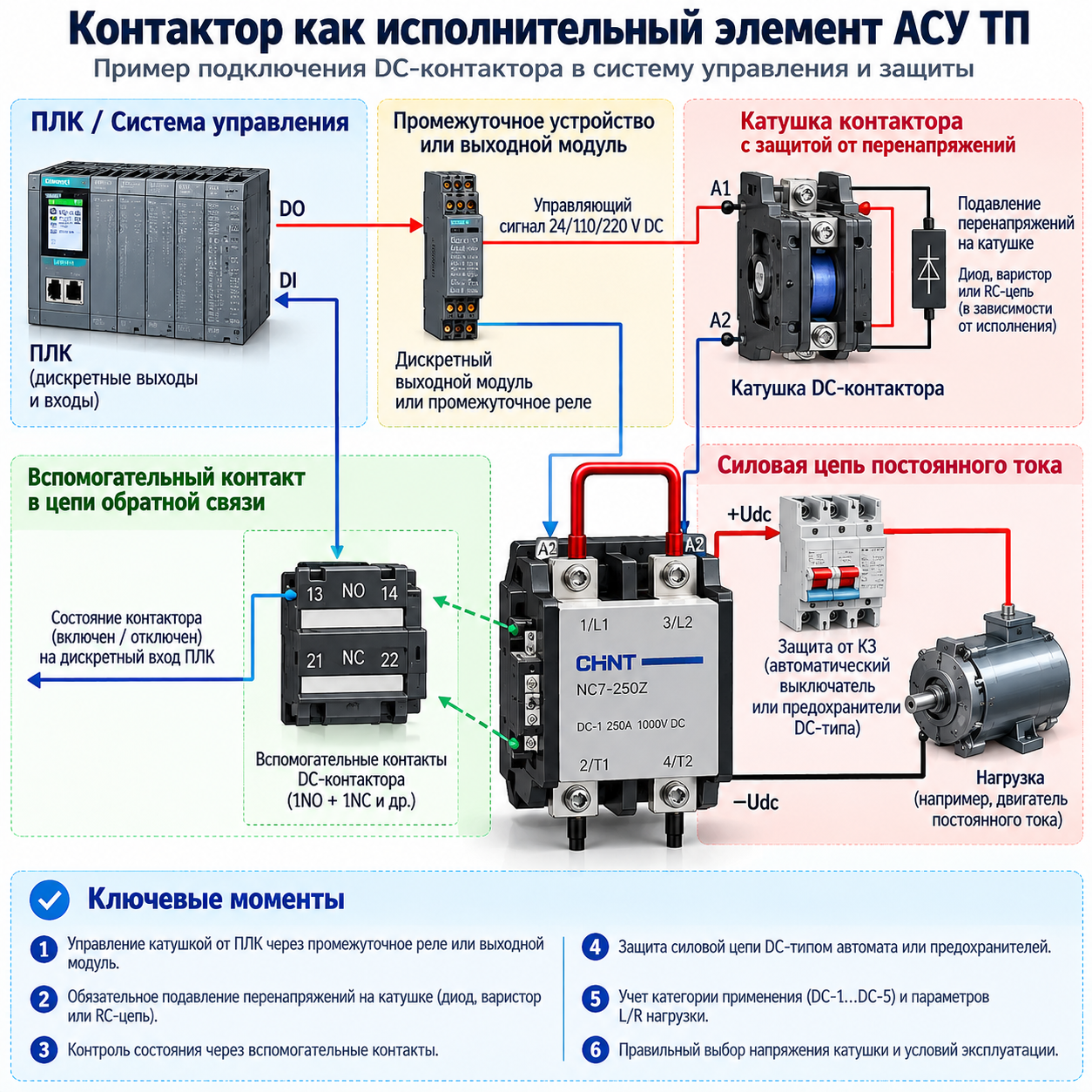

В современной системе управления контактор редко работает сам по себе. ПЛК формирует команду, промежуточное реле или транзисторный модуль управляет катушкой, вспомогательный контакт возвращает сигнал «включено», а цепь защиты формирует аварийное отключение. Для ответственных механизмов полезно различать команду и подтверждение фактического положения: наличие напряжения на катушке ещё не доказывает, что силовые контакты действительно замкнулись.

14. Когда электромеханический контактор — не лучший вариант

Есть режимы, где стоит рассмотреть альтернативу:

• очень высокая частота коммутаций — возможно применение полупроводникового ключа или гибридного контактора;
• необходимость практически бесшумной работы;
• крайне быстрые отключения;
• частое регулирование мощности — контактор не заменяет силовой преобразователь;
• требуется гальваническое отключение при аварии — чисто полупроводниковое решение не всегда подходит, поэтому применяют гибридную архитектуру.

На практике хорошие решения часто комбинируют технологии: полупроводник берёт на себя быструю коммутацию, а электромеханический аппарат обеспечивает малые потери в установившемся режиме и видимый/физический разрыв цепи.

15. Чек-лист инженера перед заказом

1. Записать максимальное рабочее Udc, а не только номинал источника.
2. Определить рабочий и пиковый ток.
3. Установить тип нагрузки и категорию применения.
4. Для индуктивной нагрузки оценить L/R или получить данные производителя.
5. Проверить одно- или двунаправленное отключение.
6. Проверить полярность силовых выводов.
7. Проверить схему последовательного включения полюсов.
8. Проверить электрический ресурс при фактическом токе и Udc.
9. Подобрать катушку управления и схему подавления перенапряжения.
10. Проверить нагрев и условия размещения в шкафу.
11. Согласовать защиту от короткого замыкания.
12. Предусмотреть вспомогательные контакты для блокировок и обратной связи.

Заключение

Контактор постоянного тока — сравнительно простой по принципу действия аппарат, но сложный по условиям коммутации. При выборе нельзя ограничиваться номинальным током: необходимо одновременно учитывать напряжение DC-цепи, категорию применения, L/R нагрузки, схему полюсов, направление тока, ресурс и тепловые условия.

Для проектирования НКУ и систем промышленной автоматики это особенно важно: ошибка в одном аппарате может привести не только к ускоренному износу, но и к невозможности безопасно разорвать DC-цепь. Инженеры ЭЛТЕКО могут подобрать контактор и схему включения под конкретную нагрузку, а также включить решение в состав шкафа управления, распределительного устройства или системы АСУ ТП.
