Дачная электрика редко живёт в тепличных условиях. Длинный ввод, сезонные пики нагрузки, сырость, деревянные конструкции, насос, бойлер, баня, мастерская и уличные розетки быстро превращают «пару лампочек и чайник» в полноценную электроустановку. Поэтому надёжная сеть начинается не с покупки красивого щитка, а с расчёта: какая мощность выделена, где проходят линии, какие нагрузки будут работать одновременно и какая система заземления задана в технических условиях.

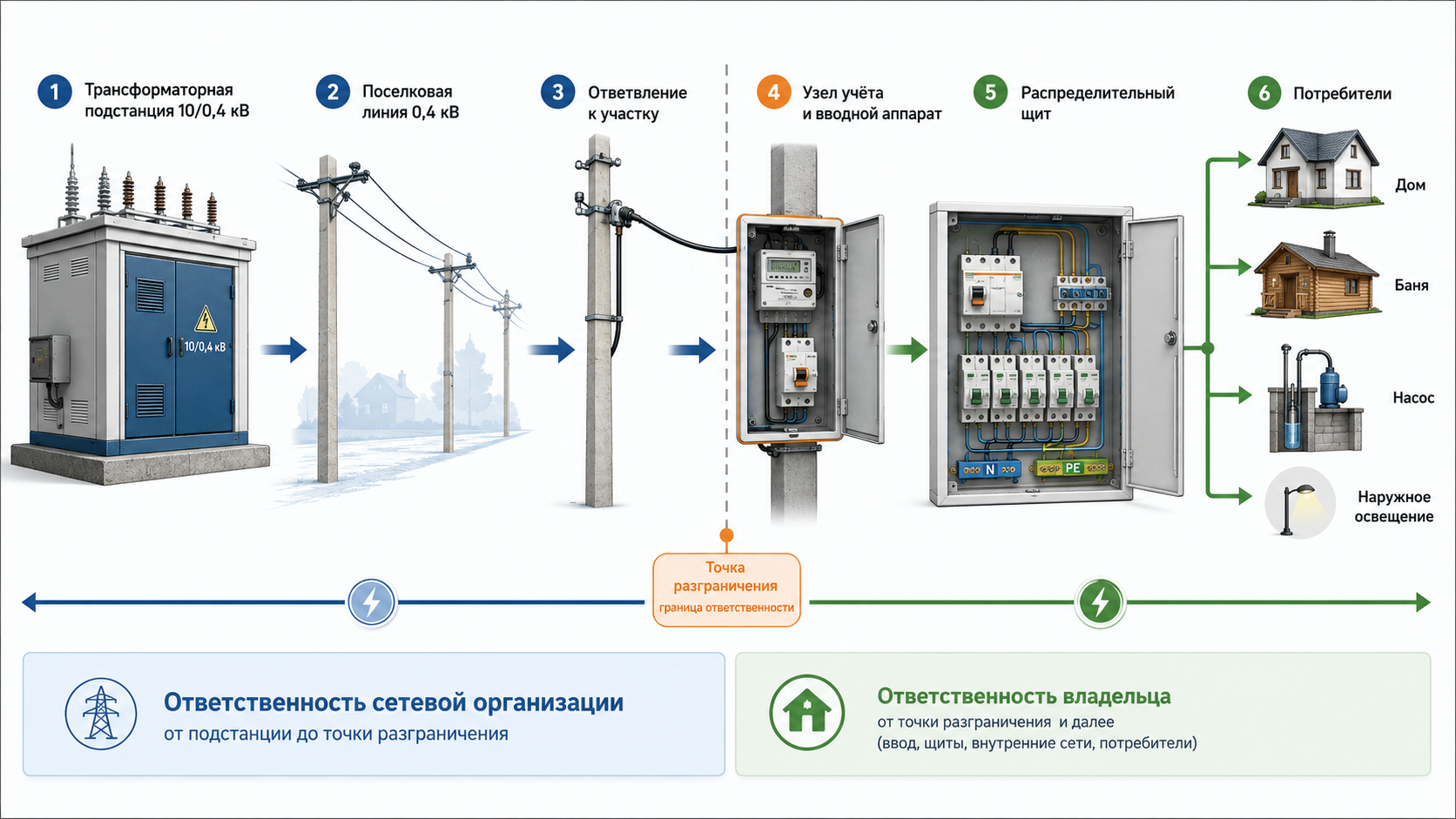

С чего начинается электроснабжение дачи

Внутренняя проводка - только последняя часть цепочки. До розетки электроэнергия проходит через распределительную сеть, трансформаторную подстанцию, воздушную или кабельную линию, ответвление к участку, прибор учёта, вводное устройство и распределительный щит. Ошибка на любом участке может проявиться одинаково: тускнеет свет, не запускается насос, греются контакты или срабатывает защита.

Для владельца дома это означает простое правило: сначала нужно проверить исходные данные, а уже потом выбирать кабель и автоматы. В технических условиях и договоре технологического присоединения уточняют:

• выделенную мощность;
• однофазное или трёхфазное присоединение;
• точку присоединения и границу балансовой принадлежности;
• место установки прибора учёта;
• допустимый способ ввода;
• систему заземления со стороны питающей сети;
• требования сетевой организации к вводному аппарату и повторному заземлению.

Стандартное номинальное напряжение низковольтной сети сегодня указывают как 230/400 В. Привычные обозначения 220/380 В по-прежнему встречаются в речи и старой документации, но расчёты новой установки разумно вести по актуальным номиналам.

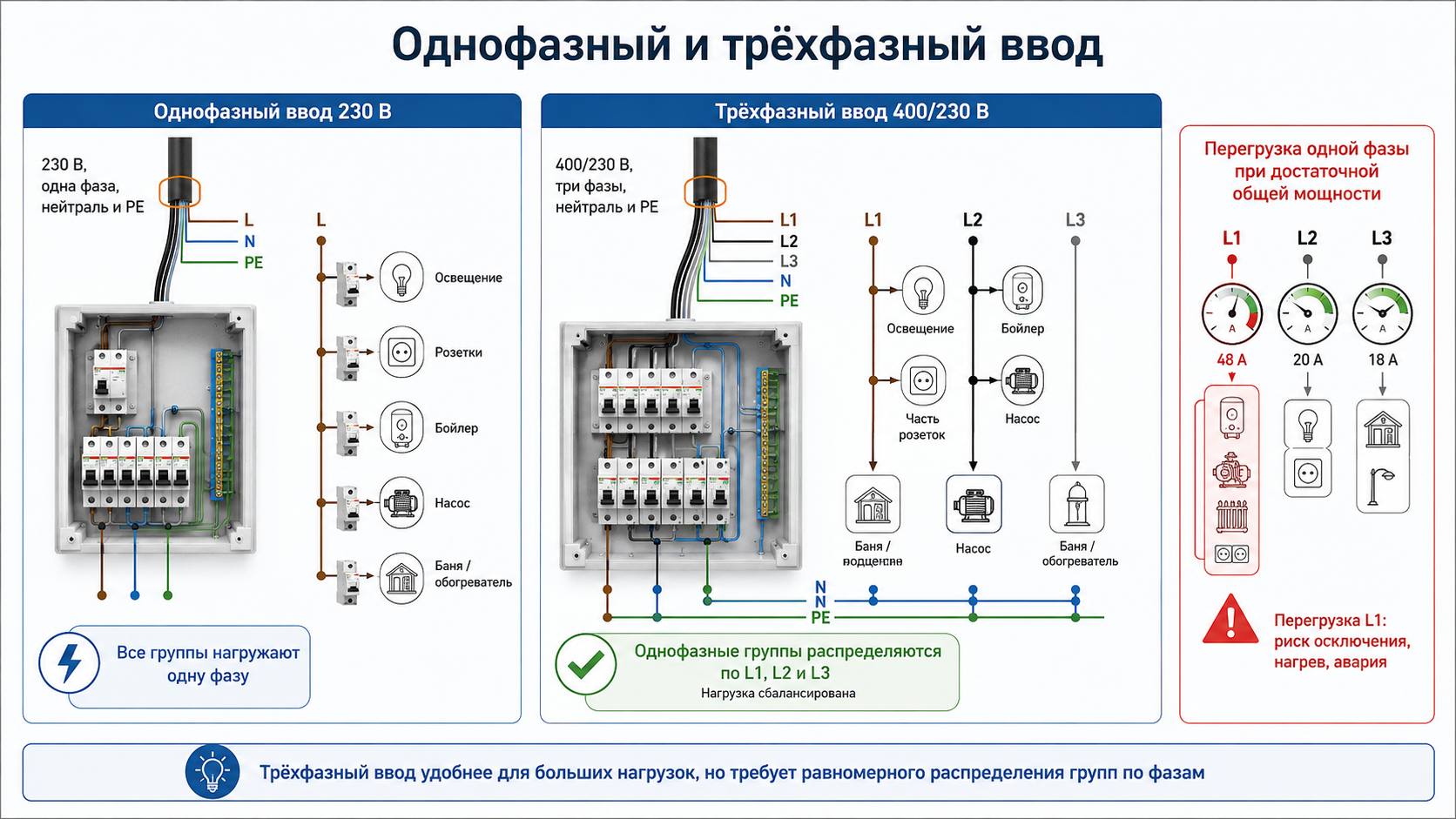

Однофазный или трёхфазный ввод

Однофазный ввод проще по устройству и распределению нагрузок. Он подходит, когда выделенная мощность умеренная и нет трёхфазного оборудования. Трёхфазный ввод позволяет распределить мощность между фазами, подключить станок, насос или электрокотёл на 400 В, но требует более продуманного щита и контроля баланса нагрузок.

Ориентировочный ток активной однофазной нагрузки рассчитывают по формуле:

I = P / U.

Для нагрузки 7 кВт при 230 В ток составит около 30,4 А. Для трёхфазной нагрузки используют:

I = P / (√3 × U × cos φ × η).

Например, 15 кВт при 400 В и cos φ = 0,95 дают ток примерно 22,8 А. Это объясняет, почему одинаковая мощность в трёхфазной сети создаёт меньший ток в каждом фазном проводнике. Но «15 кВт на три фазы» не означает, что на одну фазу можно без ограничений повесить все кухонные приборы. Однофазные нагрузки необходимо распределять так, чтобы токи фаз были близкими.

Особое внимание требуется нейтральному проводнику. Плохой контакт или обрыв нейтрали в трёхфазной сети с однофазными потребителями способен вызвать опасный перекос напряжений. Поэтому нейтраль нельзя использовать как «второстепенный провод»: её соединения, сечение, коммутация и контроль должны соответствовать проекту.

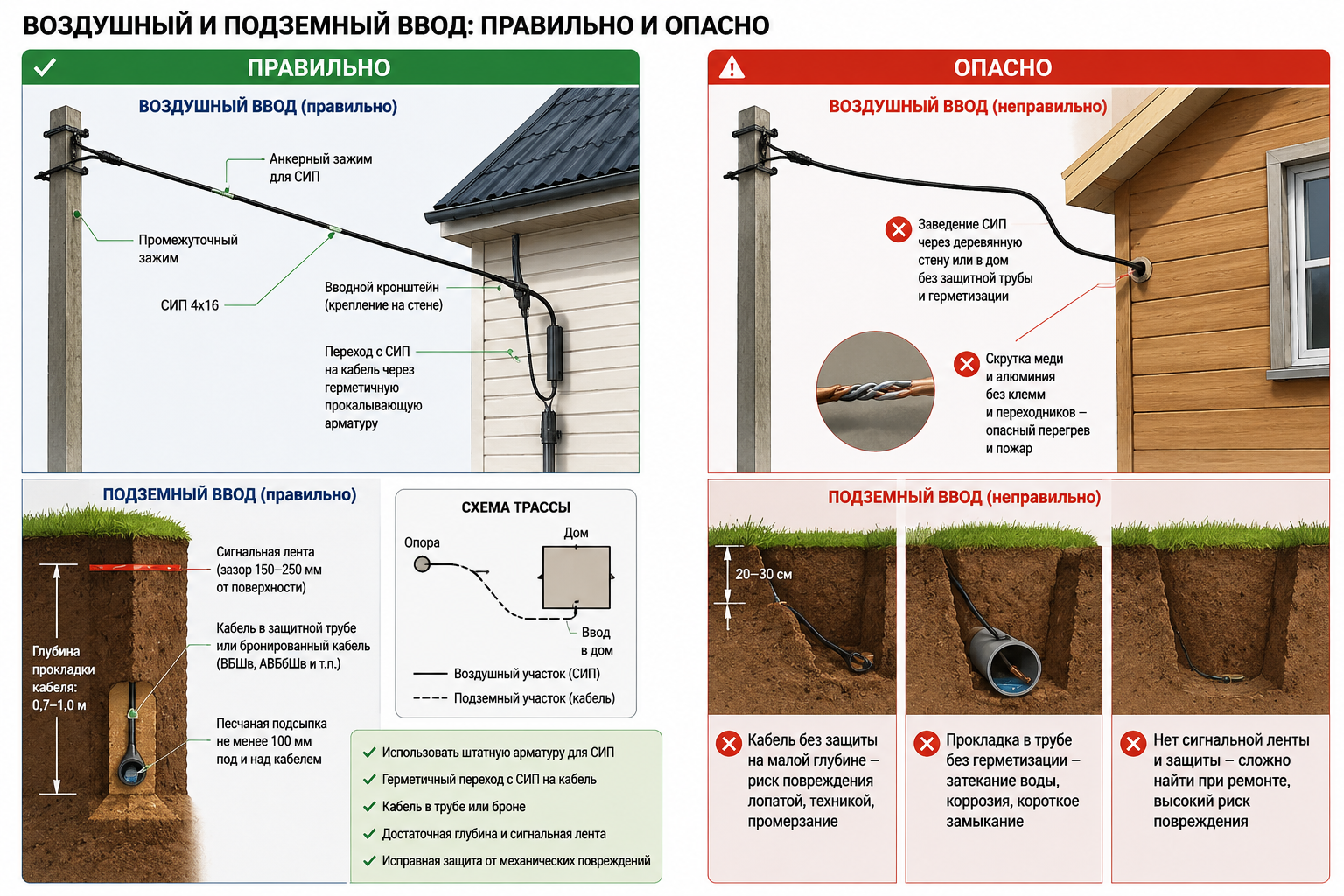

Воздушный и подземный ввод: что выбрать

Воздушное ответвление

Для воздушного ответвления обычно применяют самонесущий изолированный провод. Его сечение, длина пролёта, арматура, высота подвеса и необходимость промежуточной опоры определяются проектом и техническими условиями. Попытка «дотянуть ещё несколько метров» без проверки механики и падения напряжения часто заканчивается провисанием, раскачиванием, повреждением фасада или нестабильной работой нагрузки.

СИП удобен на улице, но внутри здания обычно выполняют переход на установочный кабель в предусмотренном узле ввода. Самодеятельный ввод СИП непосредственно в деревянный дом, скрутка алюминия с медью и крепление провода случайными зажимами - плохая экономия. Переходное соединение должно быть рассчитано на материалы проводников, ток, климатические воздействия и возможность обслуживания.

Подземный ввод

Подземная линия лучше защищена от ветра и падающих веток, но требует более дорогих земляных работ и грамотной трассы. Тип кабеля, глубина, защита в местах пересечения, сигнальная лента, ввод через фундамент и допустимость прокладки в трубе определяются проектом. Универсальной формулы «любой кабель в ПНД-трубе и на штык лопаты» не существует.

В земле применяют кабель, предназначенный для соответствующих условий, либо предусматривают требуемую механическую защиту. Труба не должна превращаться в водосборник: уклоны, герметизация вводов и возможность замены кабеля продумывают заранее. Трассу фиксируют на исполнительной схеме, чтобы через три года её не встретил бур для забора или лопата при посадке яблони.

Проход через стену или фундамент

Ввод выполняют через гильзу или другой проектный проход, защищающий оболочку кабеля от острых кромок, усадки и механического давления. Зазор уплотняют материалом, соответствующим требованиям по влаге и пожарной безопасности. Кабель не должен соприкасаться с незащищённым металлом, а наружный участок ввода должен исключать затекание воды внутрь здания.

Расчёт нагрузки: не складывайте все шильдики механически

Проект начинают с перечня электроприёмников. Для каждого указывают мощность, фазность, режим работы, пусковые токи и вероятность одновременного включения. Чайник, утюг и обогреватель создают почти активную нагрузку. Насос, компрессор, станок и холодильник имеют электродвигатели и при пуске могут кратковременно потреблять ток заметно выше рабочего.

Полезно разделить нагрузки на три группы:

• постоянно или часто работающие: холодильник, автоматика отопления, роутер, насосная автоматика;
• периодические мощные: чайник, бойлер, электроплита, обогреватель, сварочный аппарат;
• нагрузки с тяжёлым пуском: глубинный насос, компрессор, деревообрабатывающий станок, генераторные и инверторные установки.

Расчётная мощность отличается от простой суммы паспортных значений, но коэффициент одновременности нельзя назначать «на глаз». Если зимой одновременно работают электрокотёл, бойлер и тёплый пол, летняя привычка включать всё без ограничений уже не подходит.

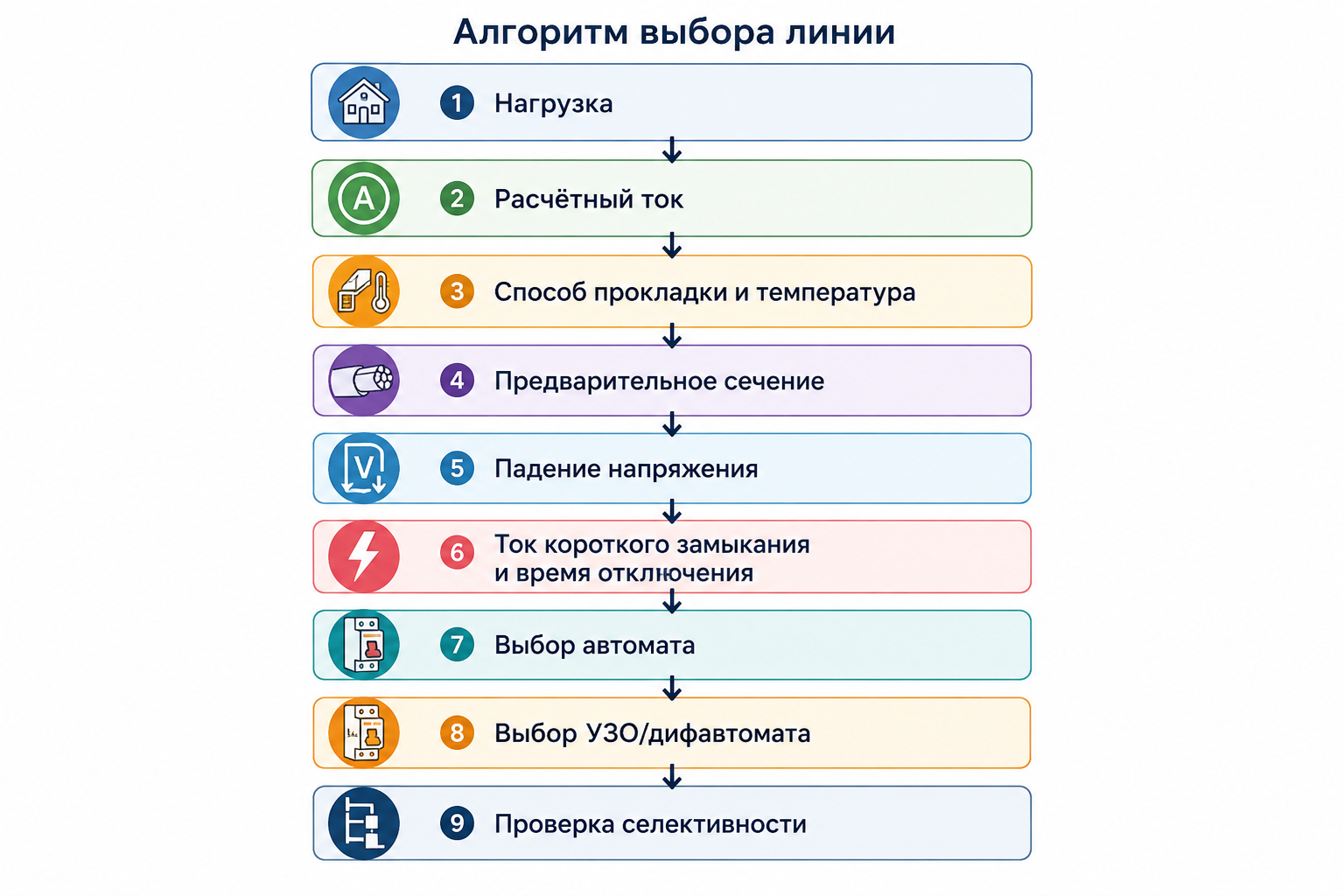

Как выбирать кабель: пять проверок вместо одной таблицы

Сечение выбирают не по фразе «на розетки всегда 2,5», а минимум по пяти условиям:

1. длительно допустимый ток с учётом способа прокладки;
2. защита от перегрузки и короткого замыкания;
3. падение напряжения;
4. термическая стойкость при коротком замыкании;
5. пожарные свойства кабеля и условия окружающей среды.

Типовые ориентиры 1,5 мм² для освещения и 2,5 мм² для розеточных групп удобны только на предварительной стадии. В теплоизоляции, трубе, закрытом коробе, плотном пучке или жарком помещении допустимый ток снижается. Длинная линия может потребовать увеличения сечения даже при небольшом токе - не из-за нагрева, а из-за падения напряжения.

Для стационарной внутренней проводки обычно применяют медный установочный кабель с защитным проводником. Гибкие бытовые шнуры ПВС и ШВВП предназначены прежде всего для подключения приборов и переносного оборудования; делать из них скрытую стационарную сеть без проектного обоснования не следует.

Марку кабеля выбирают по проекту. ГОСТ 31565 устанавливает классификацию и требования пожарной безопасности, но не говорит, что для любого дома существует одна-единственная «правильная марка». Для групповой прокладки в жилых зданиях часто применяют исполнения, не распространяющие горение и имеющие пониженное дымо- и газовыделение, например кабели с индексами нг(А)-LS, если это соответствует проекту и условиям монтажа.

Цветовая маркировка должна сохраняться по всей линии:

• PE - жёлто-зелёный;
• N - голубой;
• фазные проводники - другие согласованные цвета.

Жёлто-зелёную жилу нельзя использовать как фазную «потому что другой не хватило». Такая находчивость особенно эффектно проявляет себя через несколько лет, когда щит обслуживает уже другой человек.

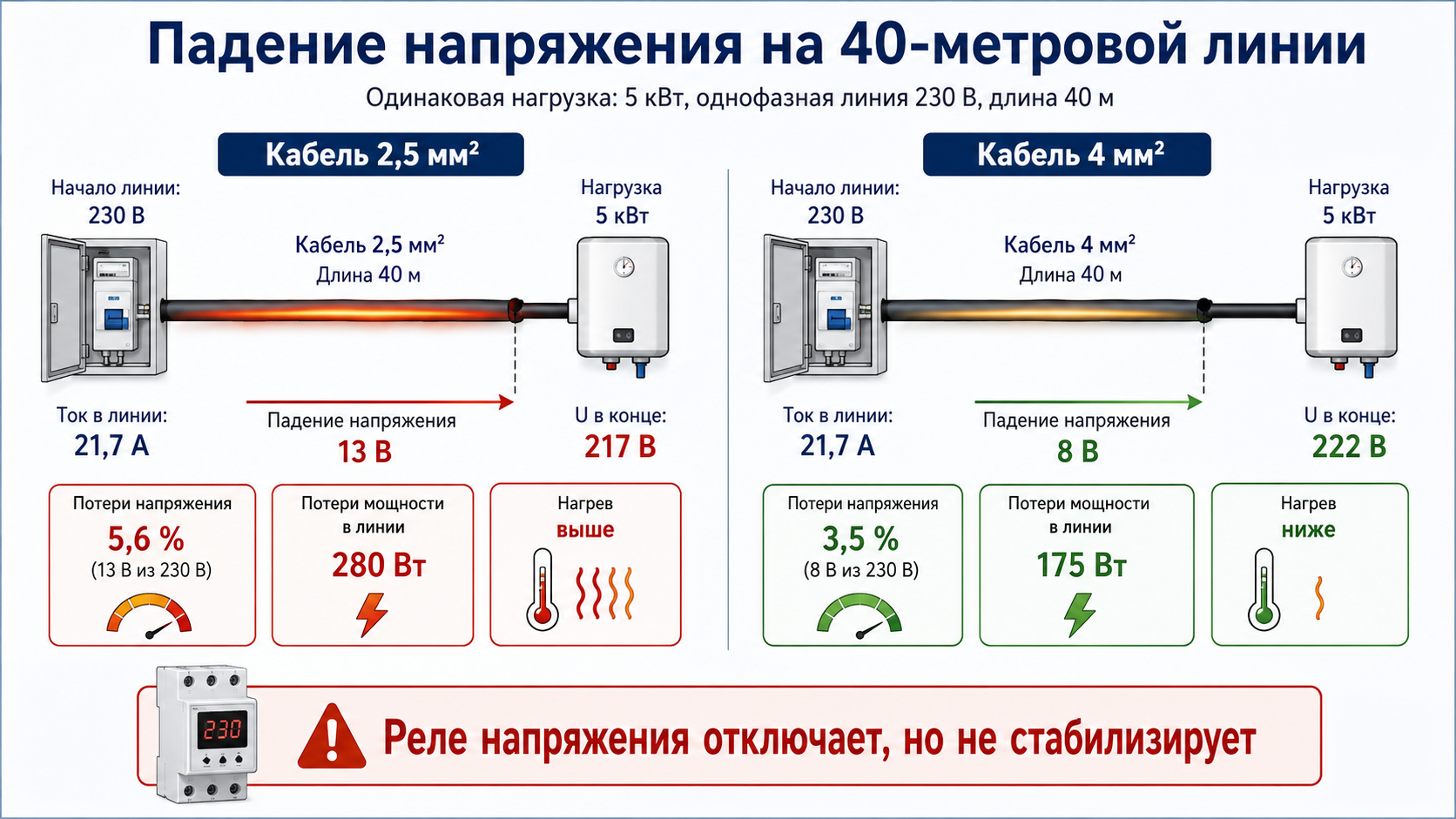

Падение напряжения на длинной линии

На даче длинные линии встречаются постоянно: от опоры до дома, от дома до бани, от щита до скважины. Сопротивление проводника вызывает потерю напряжения и нагрев. Для предварительной оценки однофазной медной линии можно использовать упрощённую формулу:

ΔU = 2 × ρ × L × I / S,

где ρ - удельное сопротивление меди, L - длина линии в одну сторону, I - ток, S - сечение жилы. Формула не учитывает реактивную составляющую, температуру и особенности сети, поэтому годится для первичной оценки, а не для окончательного проекта.

Пример: однофазная нагрузка 5 кВт, напряжение 230 В, ток около 21,7 А, длина линии 40 м. При медной жиле 4 мм² расчётная потеря составит примерно 7,8 В, или 3,4 %. При 2,5 мм² - уже около 12,5 В, или 5,4 %. Кабель 2,5 мм² может формально выдерживать ток в одних условиях прокладки, но качество питания на конце линии окажется хуже.

Признаки проблемы:

• насос долго разгоняется или уходит в защиту;
• свет заметно проседает при включении чайника или компрессора;
• контактор гудит и нестабильно удерживается;
• обогреватель греет слабее ожидаемого;
• электронная техника перезапускается.

Реле контроля напряжения может отключить нагрузку при опасном отклонении, но не увеличивает напряжение и не компенсирует слабую линию. Стабилизатор тоже не заменяет кабель правильного сечения: он потребляет больший входной ток при пониженном напряжении и способен дополнительно нагрузить проблемный участок.

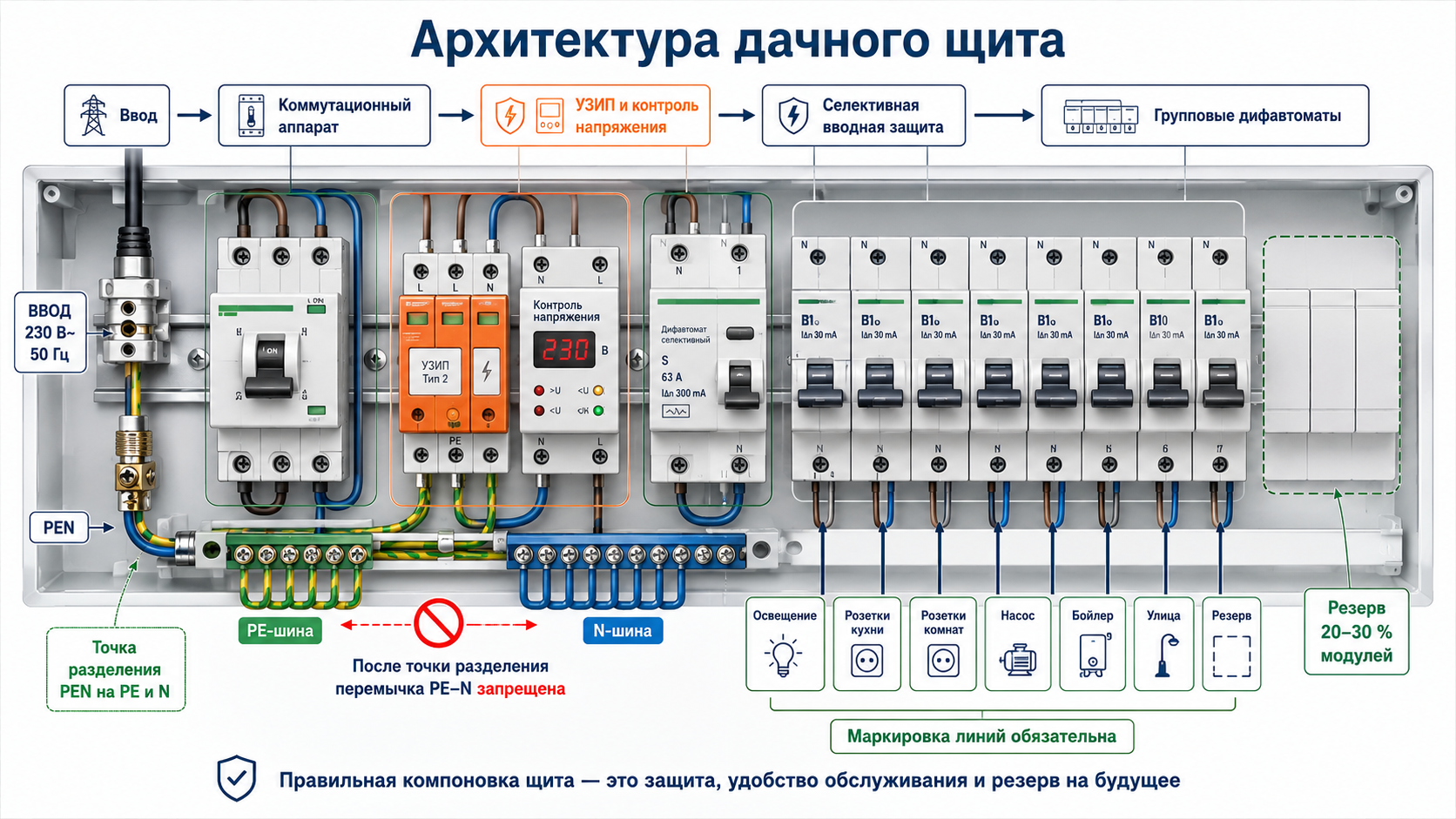

Щиток как система, а не коллекция автоматов

Хороший распределительный щит строится по однолинейной схеме. В нём заранее определены ввод, коммутация, защита от сверхтоков, защита от утечки, распределение фаз, шины N и PE, резерв и маркировка. Пустые места на DIN-рейке - не недостаток, а нормальный запас для будущих линий.

В зависимости от технических условий и проекта в щите могут быть:

• вводной выключатель нагрузки или автоматический выключатель;
• прибор учёта, если он размещается в доме;
• устройство защиты от импульсных перенапряжений;
• реле контроля напряжения или устройство контроля фаз;
• противопожарное УЗО селективного типа, когда оно обосновано схемой;
• групповые автоматы и УЗО либо дифференциальные автоматы;
• контакторы управления нагрузкой;
• отдельные шины PE и N;
• устройства индикации и ручного отключения резервного питания.

Автомат защищает кабель

Автоматический выключатель выбирают так, чтобы он защищал проводник от перегрузки и короткого замыкания. Номинал автомата нельзя увеличивать только потому, что «16 А выбивает». Срабатывание - повод проверить нагрузку, контактные соединения, пусковые токи и правильность характеристики автомата. Установка 25 А на линию, рассчитанную под 16 А, переносит проблему из щита в стену.

Кроме номинального тока учитывают характеристику мгновенного расцепления, отключающую способность и ожидаемый ток короткого замыкания. Автомат B16, C16 и D16 имеют одинаковый номинал, но по-разному реагируют на кратковременный пусковой ток. Выбор буквы без расчёта может дать либо ложные отключения, либо недопустимо медленное отключение при аварии.

УЗО не заменяет автомат

Устройство защитного отключения сравнивает токи, уходящие по фазе и возвращающиеся по нейтрали. Разность означает утечку - например, через повреждённую изоляцию, корпус оборудования или человека. УЗО не обязано защищать кабель от перегрузки, поэтому используется совместно с автоматом. Дифавтомат совмещает обе функции в одном корпусе.

Для розеточных линий, наружных цепей и зон с повышенным риском обычно предусматривают дополнительную защиту устройствами дифференциального тока не более 30 мА. Для современной бытовой техники чаще выбирают тип A, реагирующий не только на синусоидальный переменный дифференциальный ток, но и на пульсирующую постоянную составляющую. Применение 10 мА оправдано для отдельных особо опасных цепей после оценки естественных утечек, иначе защита может стать чрезмерно чувствительной.

Номинальный ток УЗО должен соответствовать схеме и не быть ниже тока аппарата, ограничивающего нагрузку через него. Если одно УЗО питает несколько групп, учитывают возможный суммарный ток, резерв и селективность. После разделения PEN или после главной точки соединения N и PE нейтральные проводники разных УЗО нельзя объединять: это вызывает немедленные или случайные срабатывания.

Защита от импульсных перенапряжений

Для дома с воздушным вводом, внешней молниезащитой, чувствительной электроникой, системой отопления и автоматикой вопрос УЗИП следует решать на стадии проекта. Класс устройства, схема подключения, длина проводников, резервная защита и координация ступеней важнее логотипа на корпусе. УЗИП с длинными петляющими проводами теряет значительную часть эффективности.

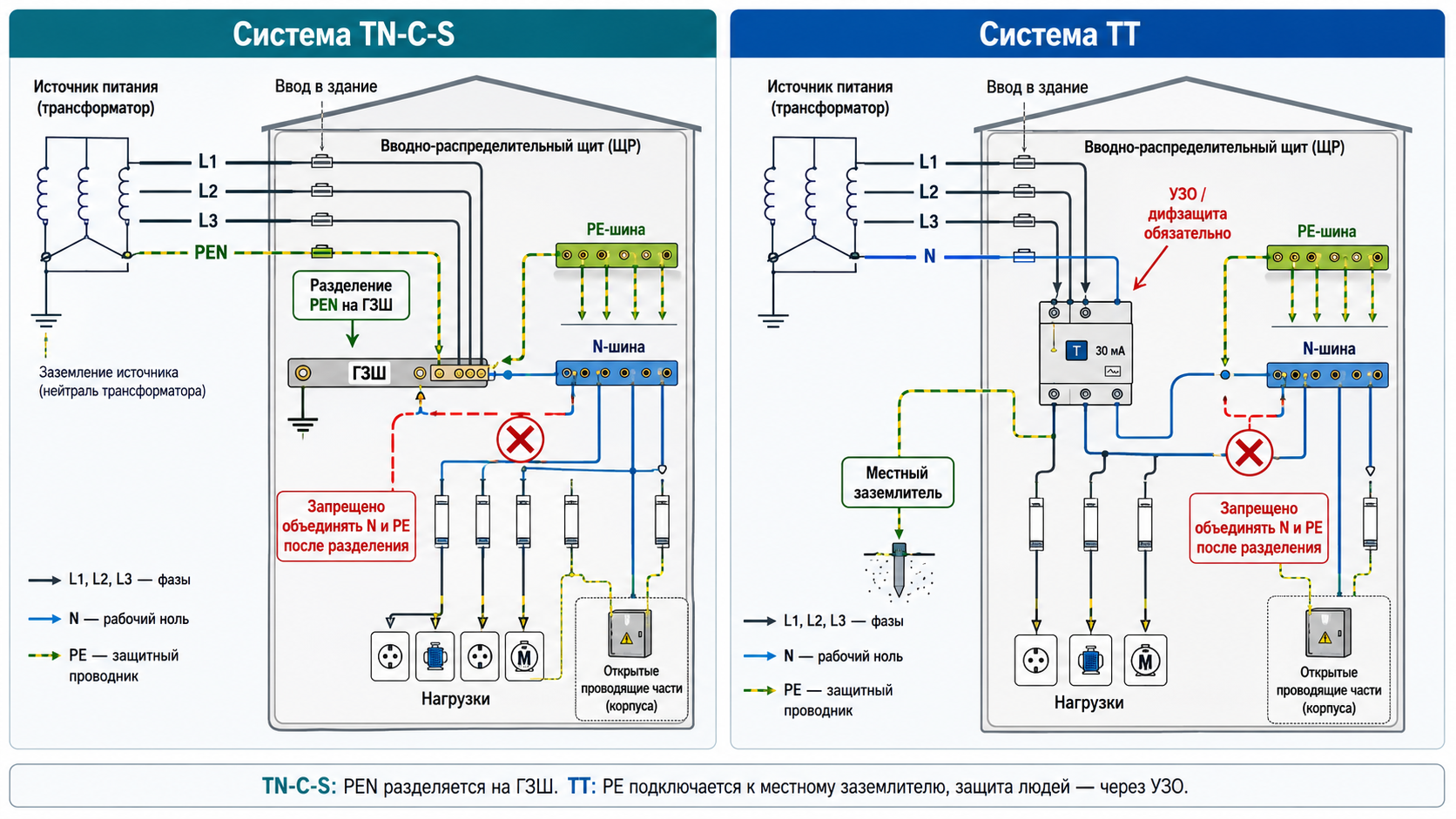

Заземление: не три штыря по фотографии, а часть защитной системы

Заземление работает вместе с защитными проводниками, уравниванием потенциалов и автоматическим отключением питания. Сам по себе металлический треугольник в земле не гарантирует безопасность. Сначала определяют систему заземления питающей сети - TN-C-S, TT или другую - и только затем проектируют ввод и защиту.

TN-C-S

В системе TN-C-S совмещённый проводник PEN разделяют на PE и N в предусмотренной точке, обычно на главной заземляющей шине. После разделения PE и N повторно не объединяют. PEN не проводят через УЗО и не разрывают однополюсным аппаратом. Конкретная схема разделения, повторного заземления и сечения проводников должна соответствовать техническим условиям и проекту.

TT

В системе TT открытые проводящие части объекта соединяют с местным заземляющим устройством, независимым от нейтрали источника. Основную роль в автоматическом отключении при повреждении обычно выполняет УЗО. Для принципиальной проверки применяют условие:

R_A × IΔn <= 50 В,

где R_A - суммарное сопротивление заземлителя и защитного проводника, IΔn - номинальный отключающий дифференциальный ток. Реальный проект учитывает также селективность, условия внешней среды и требования действующих документов.

Почему нельзя обещать универсальные 4 Ом

Число «4 Ом» часто повторяют как универсальную норму для любого частного дома. На практике требуемое сопротивление зависит от системы заземления, параметров источника, защитных аппаратов и проектного решения. Поэтому контур не принимают по количеству электродов и глубине забивки. Его принимают по результатам измерений.

После монтажа проверяют сопротивление заземляющего устройства, непрерывность PE-проводников и условия автоматического отключения. Результаты оформляют протоколом. Влажный грунт после дождя способен дать красивое число, которое ухудшится в сухой сезон, поэтому конструкция должна иметь устойчивый запас.

Запрещённые «заземлители»:

• газовая труба;
• водопровод без проектного решения;
• забор или теплица;
• случайная арматура фундамента без подтверждённой электрической непрерывности;
• отдельный штырь, к которому не подключена система PE дома.

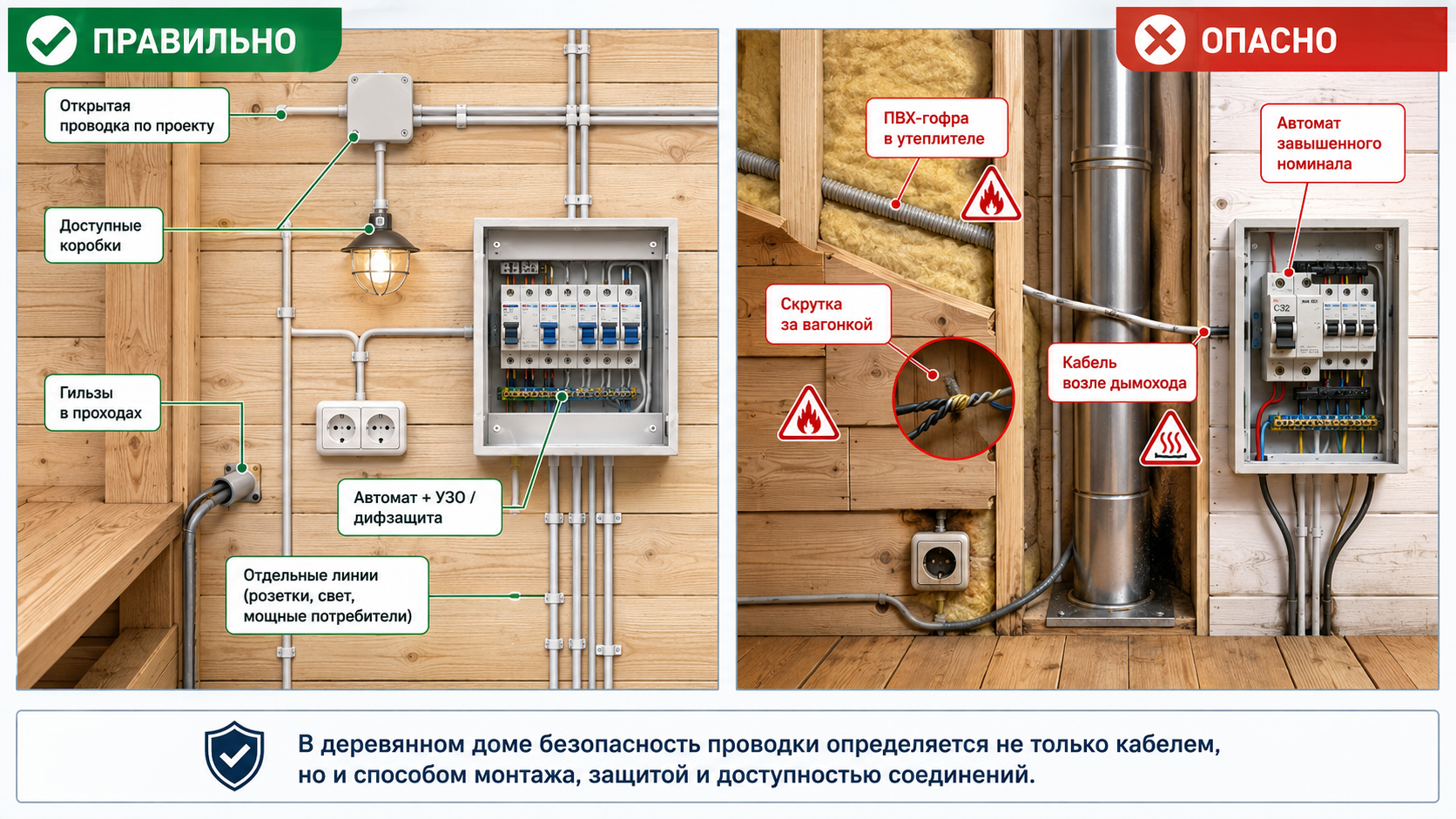

Проводка в деревянном доме

Деревянный дом прощает дизайнерские ошибки, но плохо прощает перегретые соединения. Главный риск - скрытая прокладка в горючих конструкциях, где дефект долго остаётся незаметным. Обычная пластиковая гофра сама по себе не делает такую проводку пожаробезопасной.

Способ прокладки выбирают по проекту с учётом способности оболочки или трубы локализовать аварийный режим, механической защиты, доступности соединений и требований к проходам через конструкции. Открытая проводка в подходящих коробах или на других допустимых системах часто удобнее для осмотра и ремонта, но и она требует правильного кабеля, крепежа, расстояний и негорючих оснований там, где это предусмотрено.

Практические правила:

• не размещать скрытые соединения без доступа;
• не зажимать кабель отделкой и теплоизоляцией без учёта охлаждения;
• проходы через стены выполнять в защитных гильзах и с требуемой заделкой;
• розетки и коробки выбирать для основания и способа монтажа;
• проверять момент затяжки клемм, особенно у мощных нагрузок;
• не прокладывать силовые кабели вплотную к дымоходам и нагревающимся поверхностям;
• не использовать горючую декоративную ретропроводку как оправдание отсутствия расчёта.

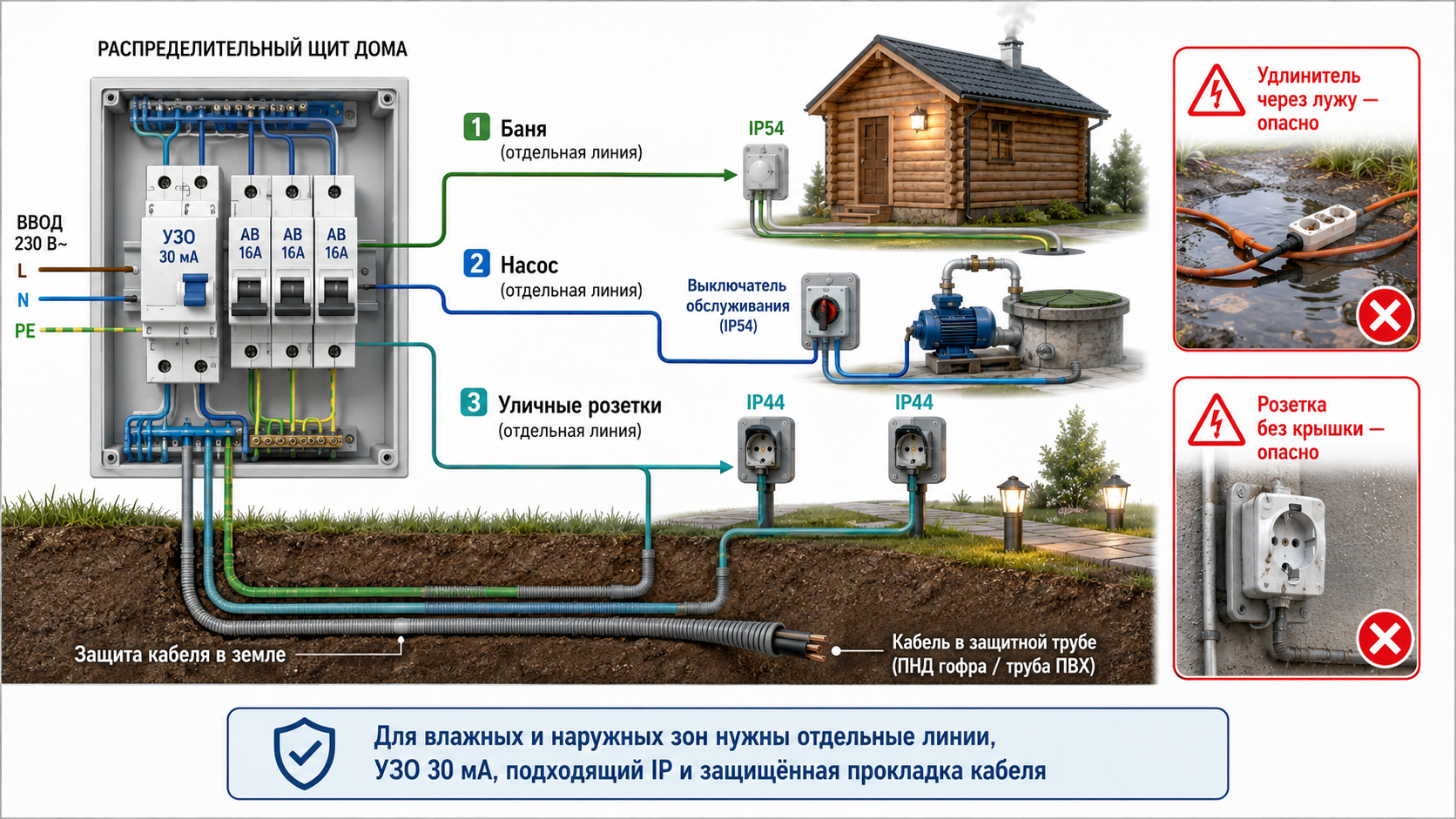

Баня, душ, улица и насос: зоны повышенного риска

Влажность снижает сопротивление тела человека, а металлические конструкции и мокрый пол увеличивают вероятность опасного прикосновения. Поэтому баню, душевую, уличные розетки, насос и освещение участка нельзя подключать одним случайным шлейфом от ближайшей комнаты.

Баня и душевая

Оборудование размещают с учётом зон, допустимого напряжения, степени защиты оболочки и температуры. Для парной дополнительно учитывают термостойкость кабелей и светильников; аппараты защиты и обычные соединительные коробки стараются вынести из горячей и влажной зоны. Розетки, нагреватели, электрокаменки и тёплые полы подключают только по требованиям изготовителя и проекту.

Дополнительное уравнивание потенциалов выполняют там, где оно требуется действующими нормами и составом проводящих частей. Нельзя механически соединять все металлические предметы «на всякий случай» без понимания схемы: защитная система должна быть единой и проверяемой.

Уличные розетки и освещение

Степень защиты IP выбирают по реальному воздействию воды и пыли, а не только по надписи «для улицы». Розетку под открытым небом лучше защищать козырьком, располагать выше зоны брызг и снега, использовать крышку и отдельное отключение. Наружные линии защищают УЗО 30 мА и механически защищают от садового инструмента, транспорта и животных.

Скважинный и дренажный насос

Для насоса важны не только автомат и УЗО. Нужны защита двигателя от перегрузки, контроль сухого хода, правильная коммутация, защита кабеля в скважине и возможность безопасно отключить оборудование для обслуживания. Пусковой ток и длина кабеля проверяются расчётом. Когда насос «иногда не стартует», замена автомата на более мощный без диагностики может закончиться перегревом двигателя или линии.

Хозяйственные постройки и удалённый щит

Если баня, гараж или мастерская находятся далеко от дома, удобнее проложить питающую линию к отдельному распределительному щиту постройки. В нём устанавливают местный вводной аппарат, групповые защиты, шины N и PE, маркировку и резерв. Сечение питающей линии проверяют по току, падению напряжения и короткому замыканию.

Нейтраль и защитный проводник не объединяют в удалённом щите после точки их разделения на вводе. Необходимость дополнительного заземлителя у постройки и способ его присоединения определяются системой заземления и проектом. Простое забивание штыря возле бани не исправляет ошибочную схему N/PE.

Для линии между зданиями учитывают:

• грозовые и коммутационные перенапряжения;
• разность потенциалов между заземляющими устройствами;
• металлические коммуникации между постройками;
• кабели связи, интернета, домофона и автоматики;
• возможность отключить постройку независимо от дома.

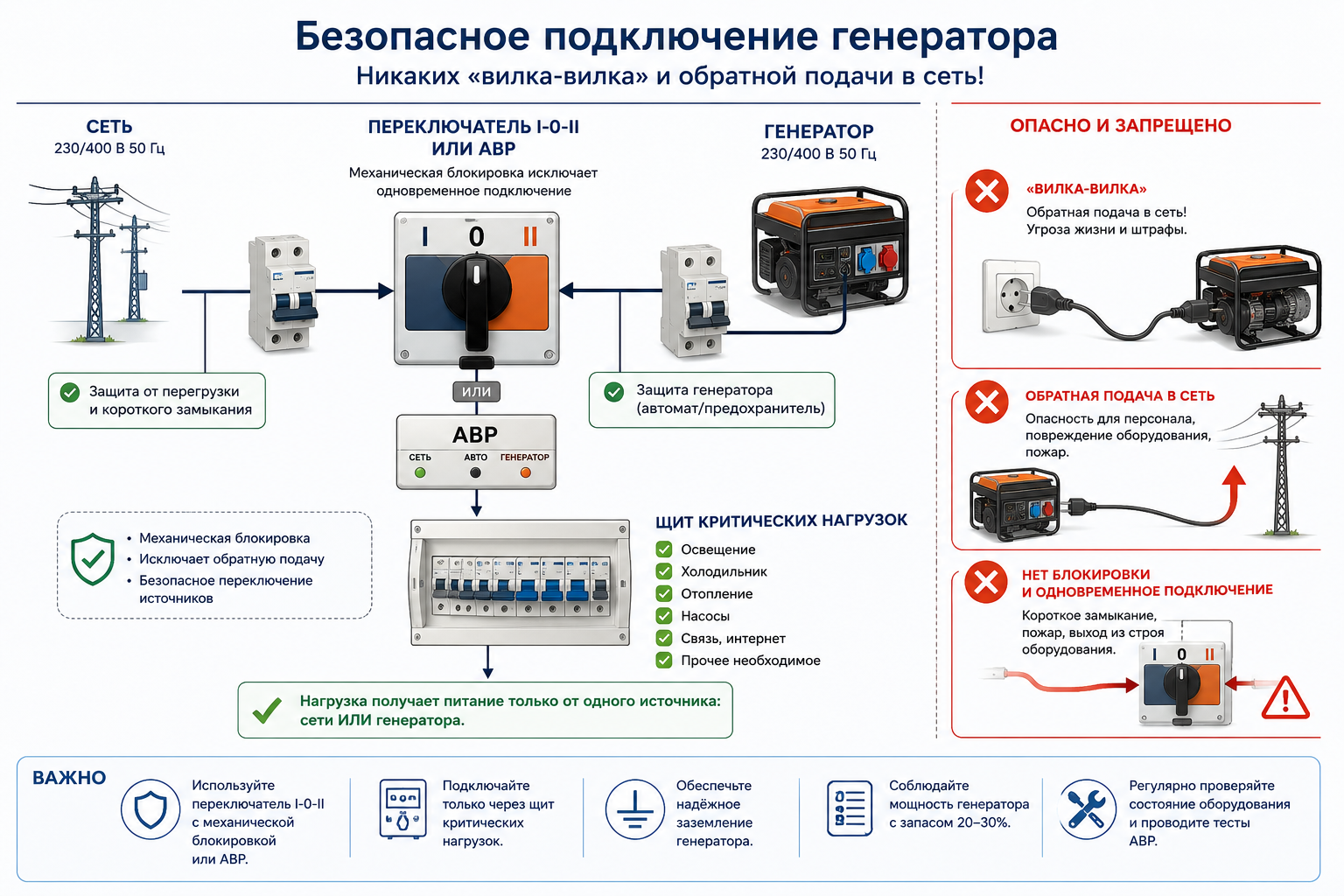

Генератор, инвертор и резервное питание

Резервный источник должен подключаться через переключающее устройство, исключающее одновременную подачу напряжения от сети и генератора. Кабель «вилка-вилка» опасен: напряжение появляется на открытых контактах и может уйти в внешнюю сеть, создавая угрозу персоналу.

Схема резерва зависит от того, как сформирована нейтраль генератора или инвертора, требуется ли её коммутация и как работает дифференциальная защита в автономном режиме. УЗО, исправное при питании от сети, может не обеспечить ожидаемое отключение при неправильно организованной нейтрали резервного источника.

При выборе генератора учитывают:

• длительную, а не рекламную пиковую мощность;
• пусковые токи насосов и компрессоров;
• качество напряжения для котла, электроники и частотных приводов;
• число фаз и допустимую несимметрию нагрузки;
• систему заземления и способ переключения нейтрали;
• вентиляцию, отвод выхлопа и пожарную безопасность.

Автоматический ввод резерва удобен, но не отменяет ручного безопасного отключения и понятной индикации источника питания.

Соединения и монтаж: где чаще всего начинается нагрев

Большинство проблем возникает не в середине целого кабеля, а в местах соединений. Причины типичны: недотянутый винт, повреждённая жила, окисление, неподходящий зажим, отсутствие наконечника на многопроволочной жиле или соединение меди с алюминием без переходного элемента.

Надёжный монтаж включает:

• снятие изоляции инструментом без надреза жилы;
• применение клемм, рассчитанных на материал, сечение и тип проводника;
• опрессовку многопроволочных жил наконечниками НШВИ, когда этого требует клемма;
• соблюдение момента затяжки по документации изготовителя;
• отсутствие двух проводников под одним зажимом, если аппарат этого не допускает;
• доступность распределительных коробок;
• маркировку кабелей с двух сторон;
• запас длины для обслуживания без натяжения;
• разделение силовых и слаботочных цепей.

Скрутка, закрытая изолентой, не становится расчётным соединением. Пайка тоже не универсальное решение для винтовых клемм: припой может деформироваться под давлением и нагревом. Способ соединения выбирают под конкретный аппарат.

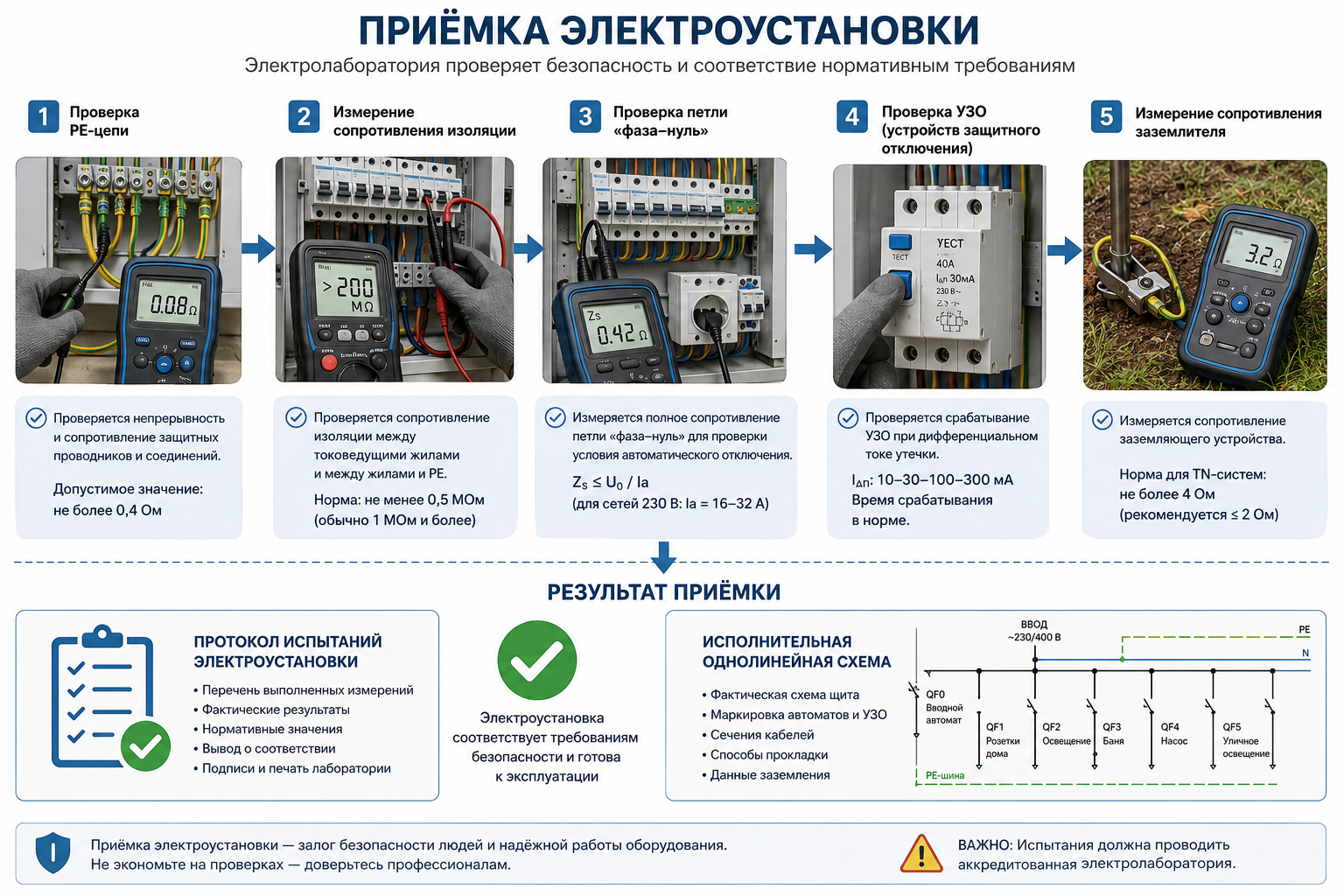

Что проверить перед подачей напряжения

Кнопка TEST на УЗО - полезная эксплуатационная проверка, но она не заменяет измерения. Перед вводом в эксплуатацию проводят осмотр и испытания, предусмотренные проектом и действующими стандартами.

Минимальный набор проверок обычно включает:

1. соответствие монтажа схеме и маркировке;
2. непрерывность защитных проводников и уравнивания потенциалов;
3. сопротивление изоляции;
4. правильность полярности и чередования фаз;
5. параметры петли повреждения или ожидаемого тока короткого замыкания;
6. время и ток срабатывания УЗО;
7. сопротивление заземляющего устройства;
8. функциональную проверку автоматики, реле напряжения, контакторов и АВР;
9. проверку затяжки и, при необходимости, тепловизионный контроль под нагрузкой;
10. оформление протоколов и исполнительной схемы.

Измерения важны не только после нового монтажа. Старый дачный дом полезно проверять после затопления, реконструкции, установки мощного оборудования, повреждения кабеля, частых срабатываний защиты или заметного нагрева щита.

Типичные ошибки и их последствия

 Практический чек-лист владельца дачи

Перед реконструкцией или монтажом соберите исходные данные:

• технические условия и выделенная мощность;
• однолинейную схему существующего ввода;
• перечень всех нагрузок с мощностью и фазностью;
• расстояния до дома, бани, скважины, гаража и ворот;
• материал стен и способ прокладки;
• наличие молниезащиты, генератора, солнечного инвертора или накопителя;
• предполагаемые электрокотёл, сауна, сварка, станки и зарядка электромобиля;
• результаты измерений существующего заземления и изоляции;
• планы будущего расширения.

У проектировщика или электромонтажной организации запросите:

• однолинейную схему;
• план кабельных трасс и групп;
• расчёт нагрузок и падения напряжения;
• спецификацию кабелей и защитных аппаратов;
• схему заземления и уравнивания потенциалов;
• расчёт селективности и токов короткого замыкания, когда он необходим;
• маркировку щита;
• протоколы измерений;
• исполнительную документацию после монтажа.

Нормативная основа и проверенные источники

При проектировании применяют не одну таблицу из интернета, а совокупность технических условий, действующих норм, документации изготовителей и расчётов. Статусы документов ниже проверены на 30 июля 2026 года.

1. СП 256.1325800.2016 «Электроустановки жилых и общественных зданий. Правила проектирования и монтажа» с Изменениями № 1-9: https://docs.cntd.ru/document/1200139957/titles/7DA0K6
2. ГОСТ Р 50571.4.41-2022 «Электроустановки низковольтные. Часть 4-41. Защита от поражения электрическим током»: https://protect.gost.ru/gost/dηils/ce4bedcf-0ab7-43a7-9f3e-cab5a14e6580
3. ГОСТ Р 50571.4.43-2012 «Электроустановки низковольтные. Часть 4-43. Защита от сверхтока»: https://protect.gost.ru/gost/dηils/f057a951-5421-4fe4-b9cf-0587db7ba8cd
4. ГОСТ Р 50571.5.52-2011 «Электроустановки низковольтные. Часть 5-52. Электропроводки»: https://protect.gost.ru/gost/dηils/9ad936e3-1370-4745-a211-ad1c7737bb68
5. ГОСТ Р 50571.5.54-2024 «Электроустановки низковольтные. Часть 5-54. Заземляющие устройства и защитные проводники»: https://protect.gost.ru/gost/dηils/45fc74f0-6fce-4163-8982-f2a89c8d1792
6. ГОСТ Р 50571.7.701-2024 «Электроустановки мест размещения ванны и душа»: https://protect.gost.ru/gost/dηils/61b033d2-9c01-4f93-a4f8-304e536e2026
7. ГОСТ Р 50571.16-2019 «Электроустановки низковольтные. Часть 6. Испытания»: https://protect.gost.ru/gost/dηils/92a6e7ce-18d4-4a2c-9e69-fdf1a34dc98e
8. ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности»: https://protect.gost.ru/gost/dηils/1ec12685-51c3-482f-aa46-84d87e03a378
9. ГОСТ 29322-2014 «Напряжения стандартные»: https://protect.gost.ru/gost/dηils/43f3a069-152a-4de3-b4c5-769a7bada6e3
10. ГОСТ 32144-2013 «Нормы качества электрической энергии в системах электроснабжения общего назначения»: https://docs.cntd.ru/document/1200104301
11. Правила устройства электроустановок, 7-е издание: главы 1.7, 2.1 и 7.1 - применять совместно с актуальными СП, ГОСТ и техническими условиями.

Вывод

Безопасная электрика на даче строится последовательно: технические условия -> расчёт нагрузки -> способ ввода -> кабель -> защитный аппарат -> УЗО и УЗИП -> заземление -> монтаж -> измерения. Если поменять порядок и сначала купить автоматы «как у соседа», проект всё равно придётся делать - только уже после перегрева, отключений или переделки.

Надёжная сеть не обязана быть сложной. Она должна быть понятной, разделённой на группы, рассчитанной на реальную длину линий и проверенной приборами. Для расчёта и изготовления вводно-распределительного щита, подбора защитных аппаратов и подготовки технического решения можно обратиться к специалистам ООО ИК «ЭЛТЕКО».
