Домашняя электрика: как устроена электросеть квартиры

Понятное техническое руководство для владельцев жилья, начинающих электриков, монтажников и специалистов, которым важно видеть систему целиком, а не набор отдельных проводов и автоматов.

Зачем разбираться в домашней электрике

Домашняя электрика кажется сложной, пока ее воспринимают как хаотичный набор кабелей, розеток и устройств в щите. На деле это последовательная инженерная система: источник питания, ввод, учет, распределение, защита, линии и конечные потребители. Когда эта логика понятна, становится проще оценить проект, объяснить задачу электрику и заметить решение, которое выглядит дешево только до первого перегрева.

Цель статьи - не научить читателя выполнять опасные работы самостоятельно, а дать техническую основу для грамотного разговора со специалистом. После прочтения вы сможете понять, чем автомат отличается от УЗО, почему нейтраль нельзя считать заземлением, зачем мощным приборам отдельные линии и почему замена автомата на аппарат большего номинала не лечит перегрузку, а маскирует ее.

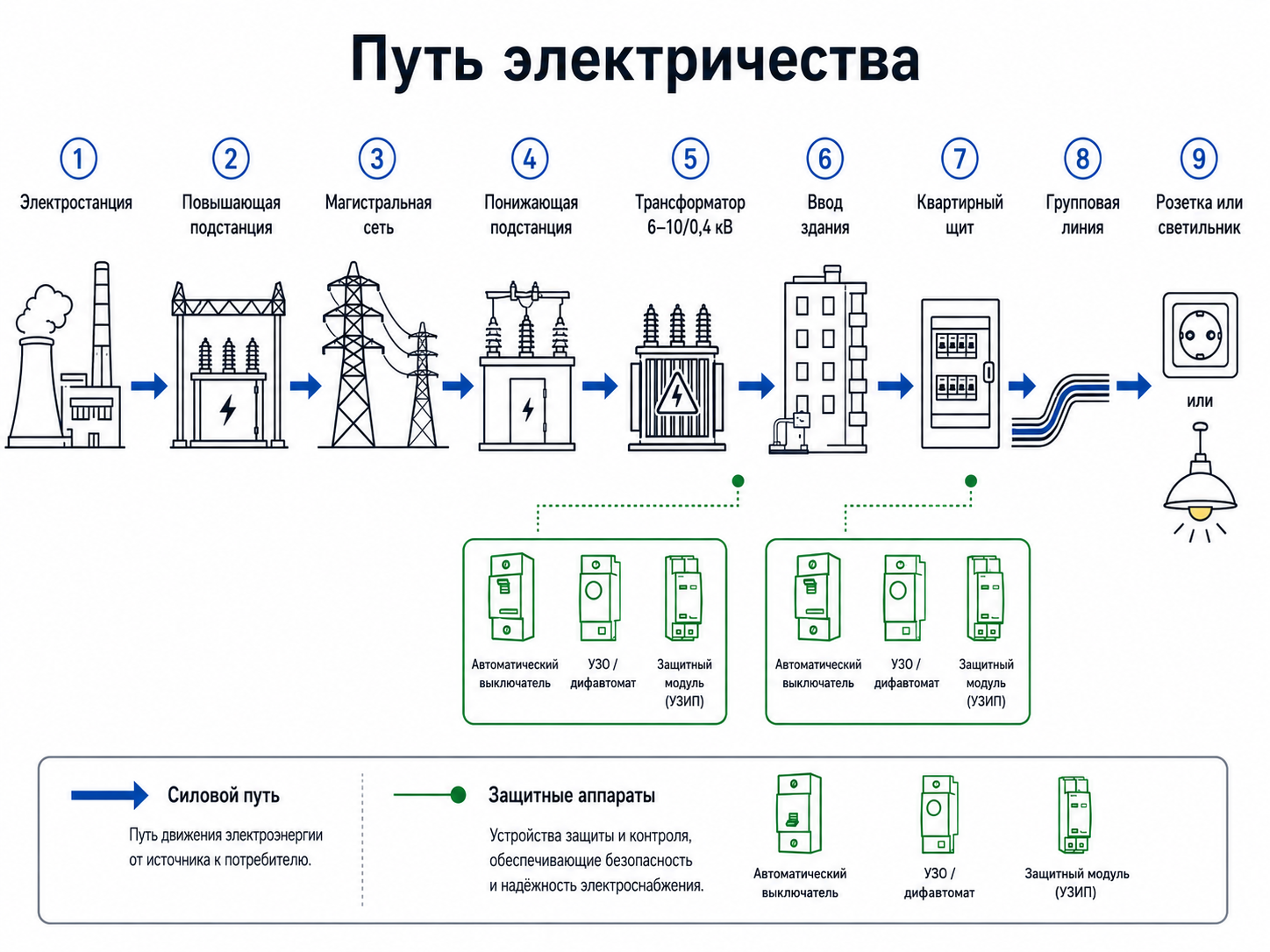

1. От энергосистемы до квартирной розетки

Электроэнергия вырабатывается на электростанциях и передается на большие расстояния при повышенном напряжении. Чем выше напряжение при той же мощности, тем меньше ток и потери в линии. На подстанциях напряжение последовательно понижают, а к жилым зданиям подходит низковольтная распределительная сеть.

В бытовой речи до сих пор говорят «сеть 220/380 В», однако действующее стандартное номинальное значение для низковольтных сетей - 230/400 В: около 230 В между фазой и нейтралью и около 400 В между фазами. Частота переменного тока - 50 Гц. Это не означает, что в розетке всегда будет ровно 230,0 В: реальная величина меняется в допустимом диапазоне и зависит от режима сети, нагрузки и падения напряжения в проводке [1].

Однофазный и трехфазный ввод

В большинстве квартир используется однофазное питание: одна фаза L, нейтраль N и защитный проводник PE. В частных домах и квартирах с большой выделенной мощностью может применяться трехфазный ввод. Он позволяет распределить группы по фазам и подключать трехфазные нагрузки, но требует грамотного баланса и защиты. Само наличие трех фаз не делает сеть «мощнее без ограничений»: доступная мощность определяется договором электроснабжения, вводным аппаратом, сечением линии и проектом.

2. Напряжение, ток, сопротивление и мощность без лишней математики

Чтобы понимать работу электросети, достаточно различать четыре величины. Они связаны между собой, но отвечают на разные вопросы.

Закон Ома и тепловой эффект

В простой резистивной цепи ток растет с увеличением напряжения и уменьшается с увеличением сопротивления. Для бытовой практики важнее другое следствие: нагрев проводника быстро увеличивается с ростом тока. Поэтому линия, работающая на пределе, плохо затянутый зажим или соединение с окислением могут нагреваться заметно сильнее, чем ожидает человек, ориентирующийся только на мощность прибора.

Переменный ток и характер нагрузки

Чайник и обычный нагреватель близки к активной нагрузке: ток в основном определяется сопротивлением нагревательного элемента. У холодильника, насоса, кондиционера и стиральной машины есть электродвигатели, а у современной электроники - выпрямители, конденсаторы и импульсные блоки питания. Такие устройства могут иметь высокий пусковой ток, нелинейное потребление и повышенную чувствительность к качеству сети. Поэтому одинаковые 2 кВт на шильдике не всегда означают одинаковое поведение при включении.

3. Как построена домашняя электроустановка

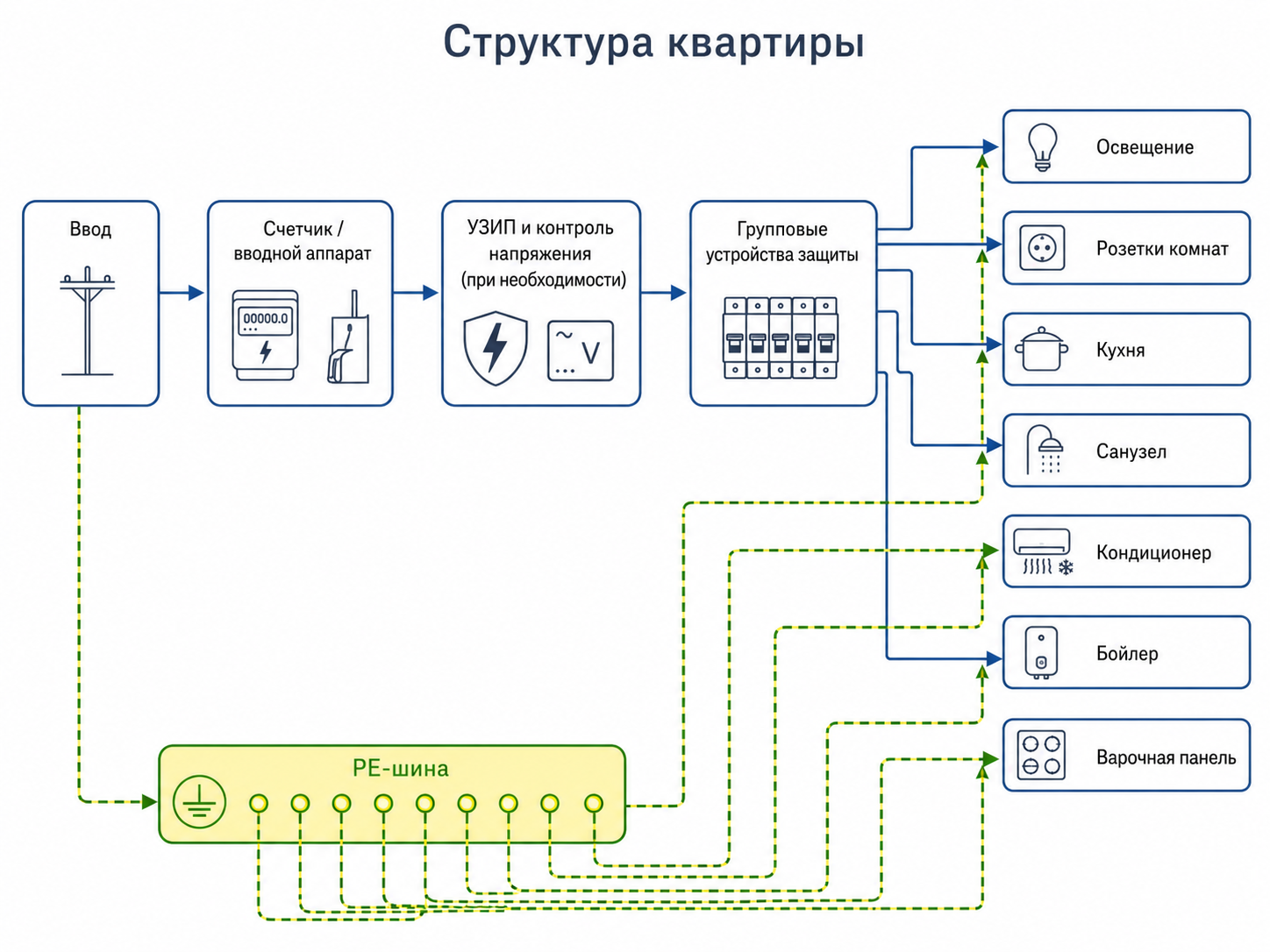

Хорошая домашняя сеть строится не от количества розеток, а от функциональных линий и условий их работы. Основная логика выглядит так:

1. Вводной кабель подает питание в объект или квартирный щит.
2. Вводной коммутационный и защитный аппарат позволяет отключить установку и ограничивает аварийные токи в соответствии с проектом.
3. Прибор учета фиксирует потребление электроэнергии, если он расположен в данном щите.
4. Распределительные аппараты разделяют сеть на групповые линии.
5. Каждая линия получает защиту, соответствующую кабелю, способу прокладки и характеру нагрузки.
6. Кабели доставляют питание к розеткам, светильникам, стационарным приборам и системам автоматики.
7. Защитные проводники и уравнивание потенциалов создают путь для аварийного тока и уменьшают опасность прикосновения.
8. После монтажа выполняют проверку, измерения и испытания до ввода электроустановки в работу [6].

Зачем делить сеть на группы

Группирование повышает безопасность и удобство эксплуатации. Авария в одном приборе не должна обесточивать все жилье; мощная кухонная техника не должна делить одну линию с комнатными розетками; санузел требует отдельного внимания к защите от утечки и уравниванию потенциалов. Кроме того, разделение помогает искать неисправность и обслуживать часть установки без отключения всех потребителей.

4. Электрощит: что внутри и зачем это нужно

Электрощит - не коллекция модульных устройств на DIN-рейке, а согласованная система. Каждый аппарат решает свою задачу, а безопасность определяется не количеством модулей, а правильным выбором, коммутацией и координацией защит.

Автомат защищает кабель, а не бытовой прибор

Это одна из самых важных мыслей. Номинал автомата выбирают не по принципу «чтобы не выбивало», а с учетом допустимого тока проводника, способа прокладки, температуры, совместной прокладки нескольких линий, пусковых токов и расчетного тока нагрузки. Если поставить аппарат большего номинала без проверки кабеля, проводка может перегреваться раньше, чем защита сочтет режим аварийным. Требования к защите от сверхтока прямо связаны с предотвращением опасного теплового и механического воздействия на проводники и соединения [3].

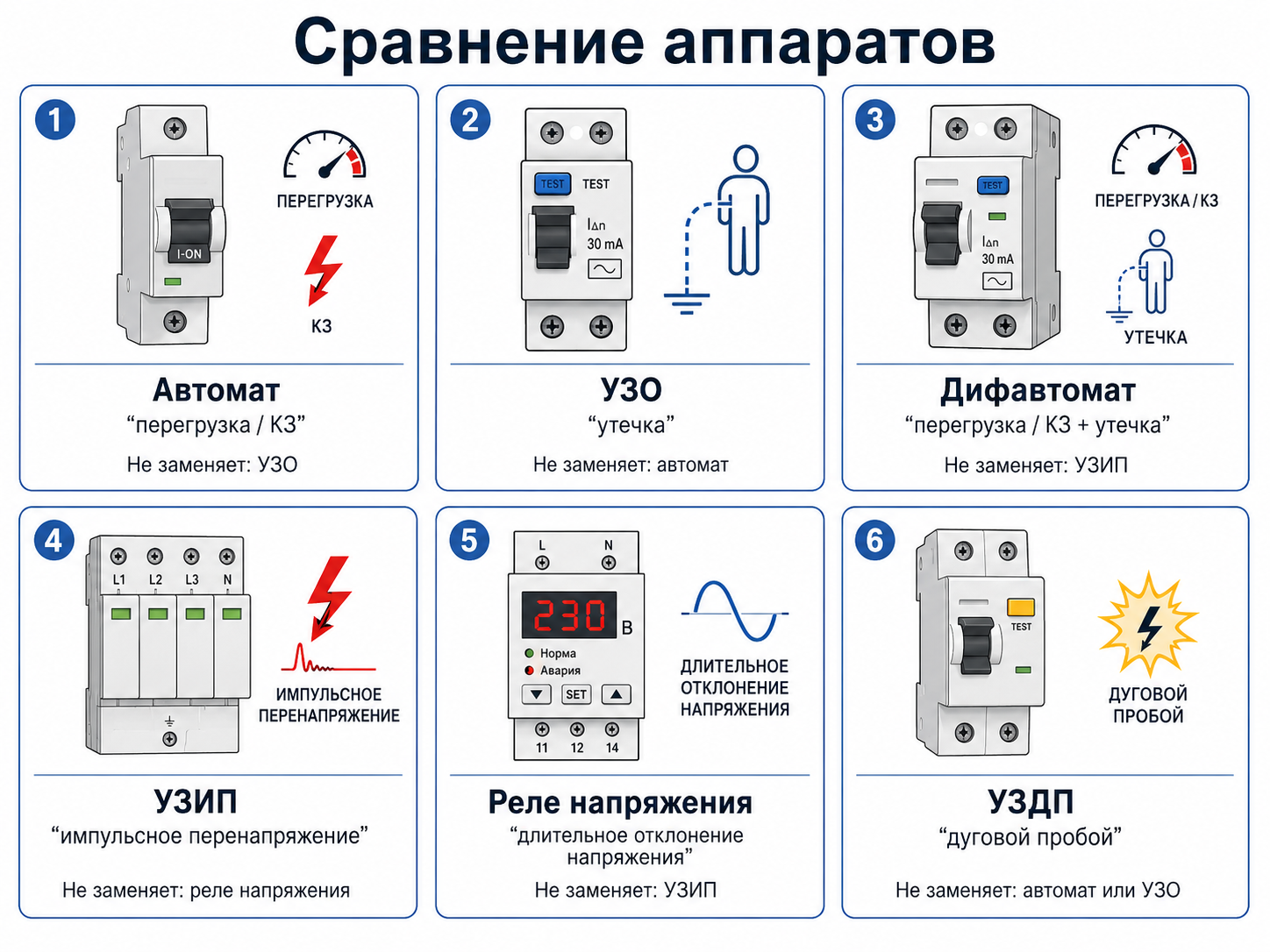

УЗО и дифавтомат: похожи внешне, различаются по функции

УЗО без встроенной защиты от сверхтока должно работать совместно с автоматическим выключателем. Дифавтомат объединяет обе функции в одном корпусе. Для пользователя разница проявляется в компоновке щита, диагностике срабатывания, стоимости и удобстве обслуживания. Выбор между двумя решениями делают по проекту, а не по фотографии соседского щита. Международные стандарты отдельно устанавливают требования к УЗО без встроенной защиты и к аппаратам со встроенной защитой от сверхтока [8], [9].

5. Фаза, нейтраль и защитный проводник

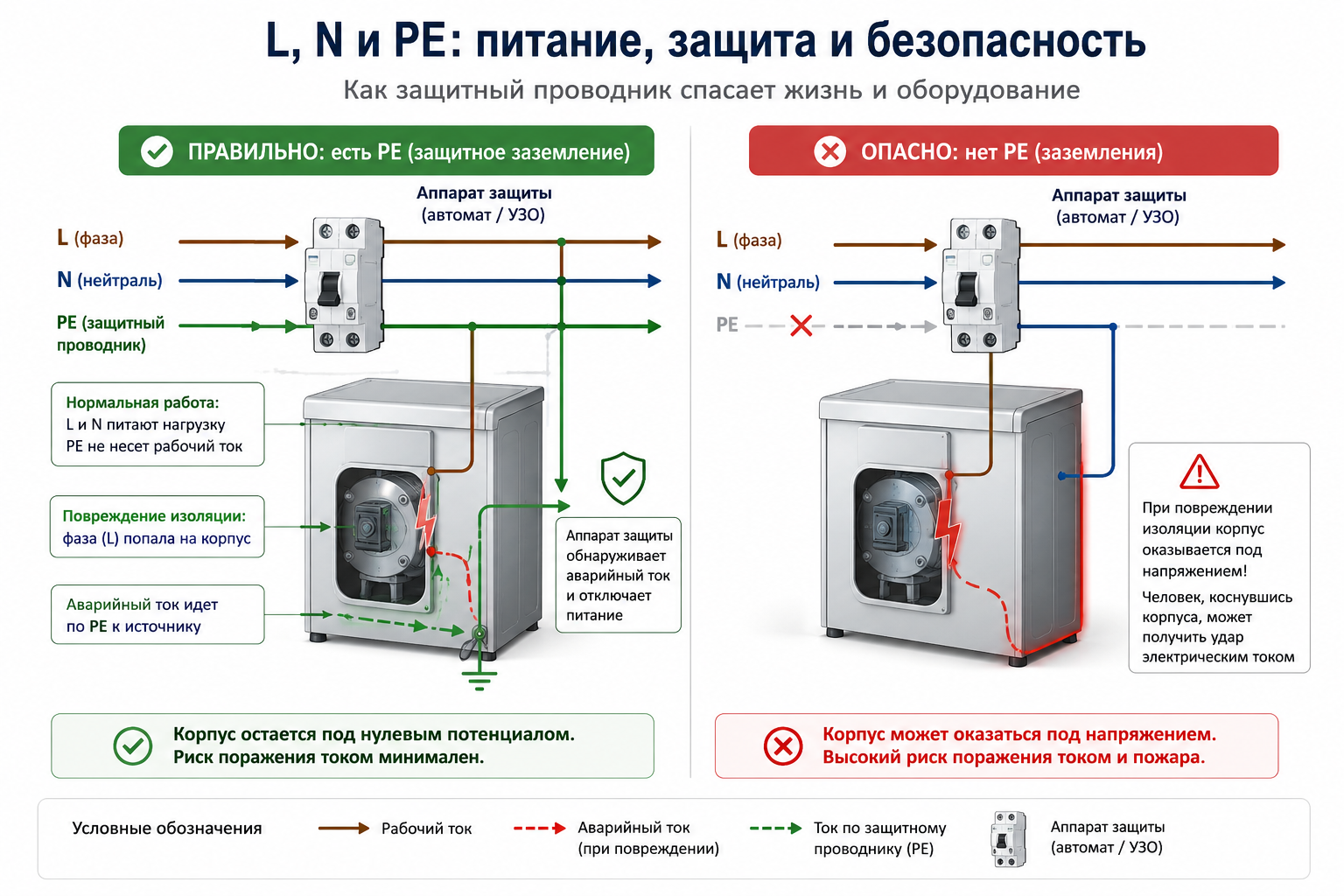

В современной однофазной цепи обычно различают три проводника:

• L - фазный проводник. В нормальном режиме находится под опасным напряжением относительно земли.
• N - нейтральный проводник. Участвует в рабочей цепи и проводит ток нагрузки.
• PE - защитный проводник. В нормальном режиме не должен нести рабочий ток; используется для защитного заземления и автоматического отключения питания при повреждении.

Нейтраль и защитный проводник нельзя произвольно объединять в розетке или распределительной коробке. Их функции различны. Ошибочное соединение может привести к появлению рабочего тока на металлических корпусах и защитных проводниках, ложным срабатываниям УЗО и опасному потенциалу при обрыве нейтрали.

6. Системы заземления и уравнивание потенциалов

Буквы TN, TT и IT описывают не «вид розетки», а способ связи источника питания и открытых проводящих частей электроустановки с землей. Для жилых объектов чаще встречаются системы семейства TN и TT. Конкретную схему нельзя определять по цвету проводов или предположению: ее устанавливают по проектной документации, состоянию ввода и фактическим измерениям.

Требования к заземляющим устройствам, защитным проводникам и проводникам уравнивания потенциалов установлены в ГОСТ Р 50571.5.54-2024 [5]. Основная система уравнивания потенциалов связывает между собой предусмотренные проектом проводящие части, чтобы уменьшить опасную разность потенциалов. В помещениях с ванной или душем действуют дополнительные требования, зависящие от зон, оборудования и схемы питания.

7. Как проектируют групповые линии и выбирают кабель

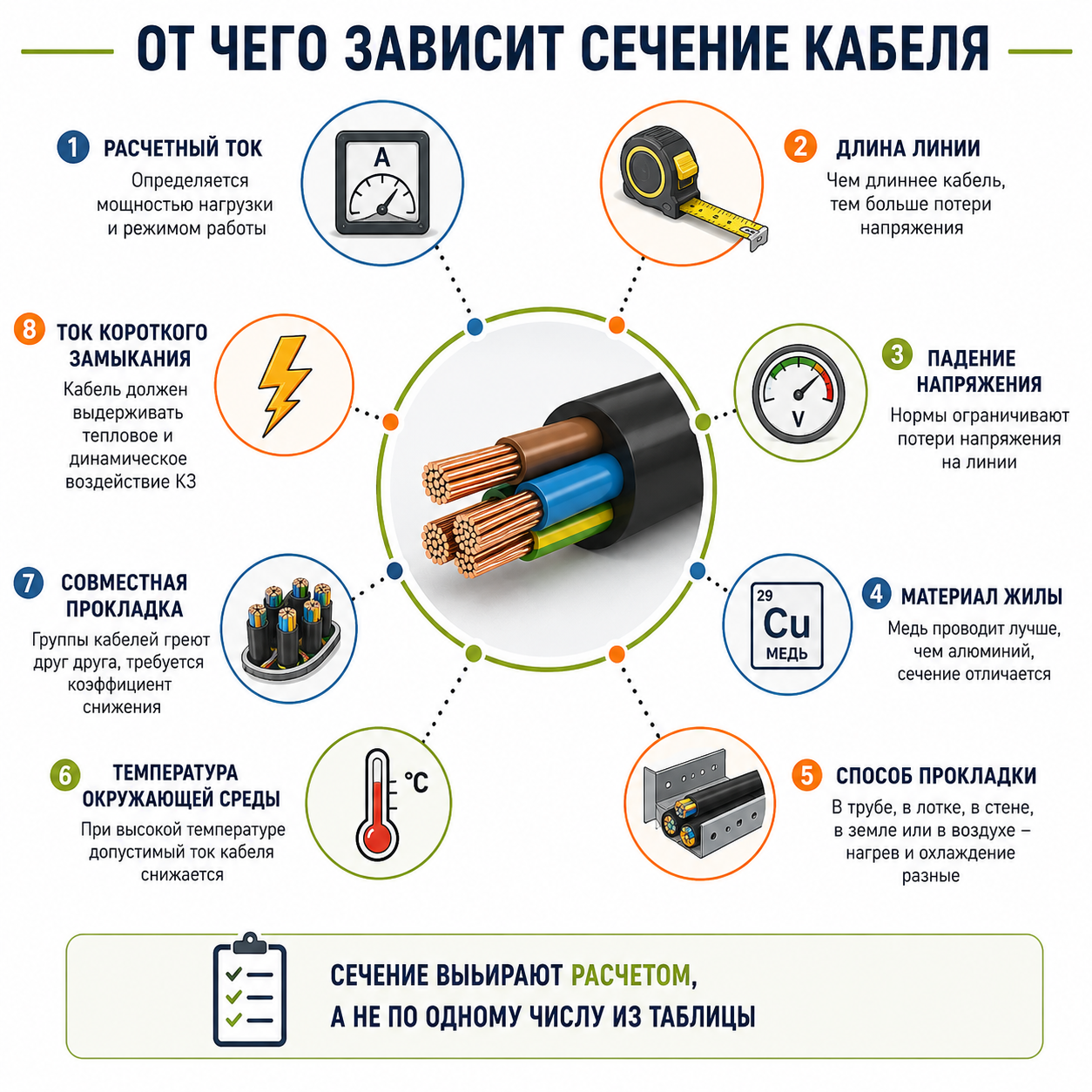

Сечение кабеля нельзя выбирать только по мощности прибора или привычке монтажника. На допустимый ток влияют материал жилы, число нагруженных проводников, способ прокладки, температура, теплоизоляция, совместная прокладка, длина линии, допустимое падение напряжения и условия короткого замыкания. Требования к выбору и монтажу электропроводок изложены в ГОСТ Р 50571.5.52 [4].

Типичная логика группировки

• освещение - одна или несколько отдельных групп по зонам;
• розетки жилых комнат - отдельные группы с учетом планируемой нагрузки;
• кухонные розетки рабочей зоны - отдельная группа или несколько групп;
• стиральная машина, посудомоечная машина, водонагреватель, кондиционер - часто отдельные линии;
• электрическая плита или варочная панель - отдельная линия по мощности и требованиям изготовителя;
• санузел и наружные линии - отдельные решения по защите, степени защиты оболочек и условиям среды;
• слаботочные системы и автоматика - отдельная организация трасс и питания, чтобы снизить помехи и упростить обслуживание.

Почему таблица «1,5 мм² на свет, 2,5 мм² на розетки» не является проектом

Такие значения действительно часто встречаются в жилом монтаже для медных кабелей, но они не универсальны. Один и тот же кабель в открытом лотке, в гофре под штукатуркой и в слое теплоизоляции имеет разные условия охлаждения. Длинная линия может пройти по току, но не пройти по падению напряжения. А мощный двигатель или компрессор может потребовать учета пускового режима. Поэтому типовое значение допустимо только как отправная точка для расчета.

Марки кабелей и область применения

Для стационарной электропроводки применяют кабели, предназначенные именно для такой прокладки и соответствующие условиям пожарной безопасности объекта. Гибкий кабель КГ рассчитан прежде всего на подвижное присоединение оборудования и тяжелые условия эксплуатации, а не на скрытую стационарную квартирную проводку. Выбор марки должен учитывать исполнение по горючести, дымо- и газовыделению, механические воздействия и нормативные требования объекта.

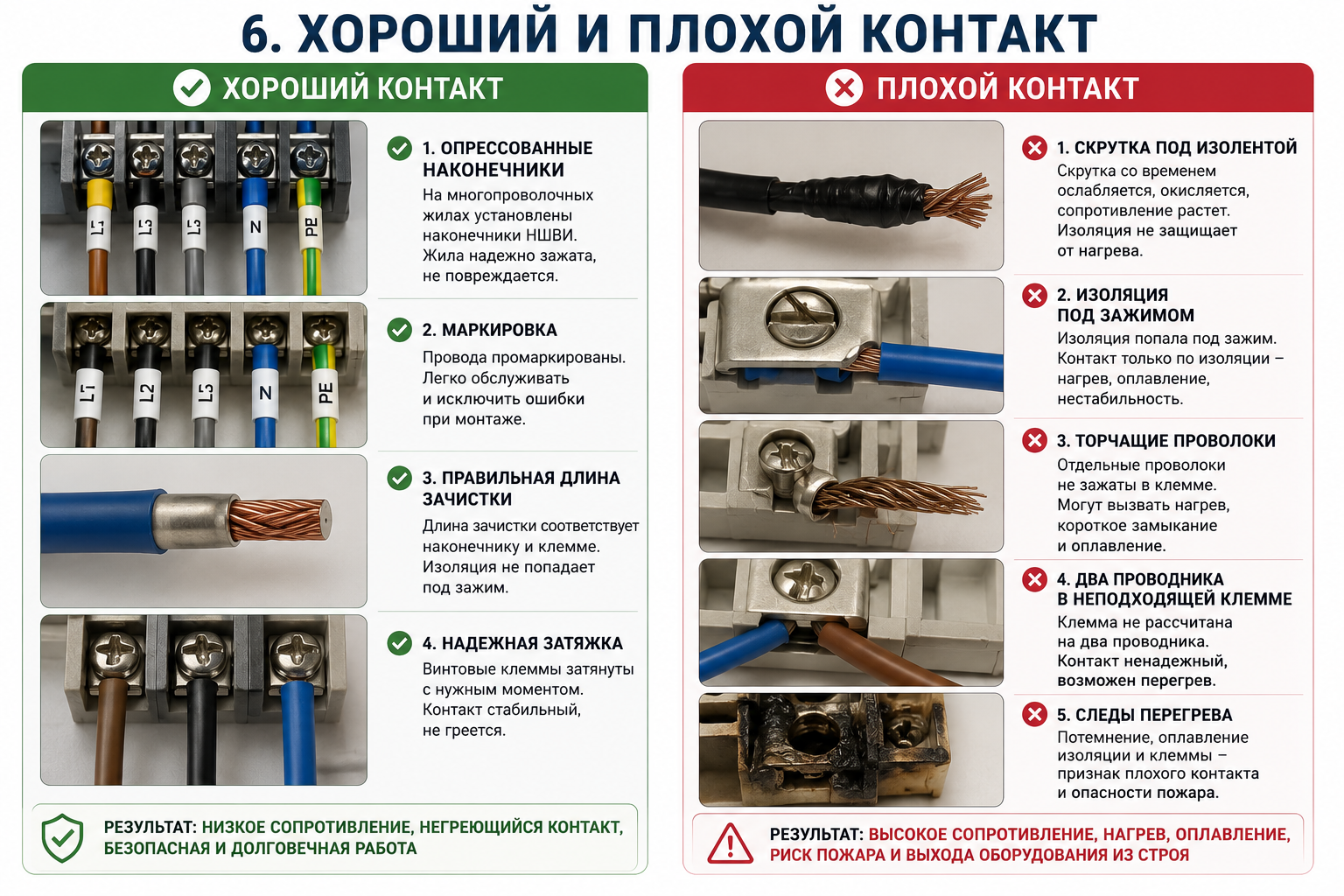

8. Соединения проводников: где рождается хороший или плохой контакт

Большая часть скрытых проблем возникает не в середине целого кабеля, а в местах соединения: клеммах автоматов, розетках, распределительных коробках, соединительных зажимах и переходах между материалами. Надежное соединение должно иметь малое и стабильное переходное сопротивление, достаточную механическую прочность и соответствовать типу жилы.

Основные способы соединения

• Опрессовка гильзами - распространенный профессиональный способ для постоянных соединений при правильном подборе гильзы и инструмента.
• Сварка - формирует монолитное соединение жил и применяется в определенных технологиях монтажа.
• Винтовые и пружинные клеммы - удобны при условии соответствия сечению, типу жилы и току; требуют соблюдения инструкции производителя.
• Болтовые соединения - применяются для соответствующих сечений и конструкций, особенно при соединении шин и наконечников.
• Пайка - допустимость зависит от узла; в силовых зажимах под давлением луженая многопроволочная жила может со временем деформироваться, ослабляя контакт.

Обычная скрутка без предусмотренного способа фиксации и защиты не должна восприниматься как законченная технология. Даже если она «работает уже год», это не подтверждает стабильность контакта на весь срок службы. Отдельная зона риска - прямое соединение меди и алюминия без специальных переходных решений: электрохимические процессы и различие свойств материалов ускоряют деградацию контакта.

9. Розетки, выключатели, освещение и мощные потребители

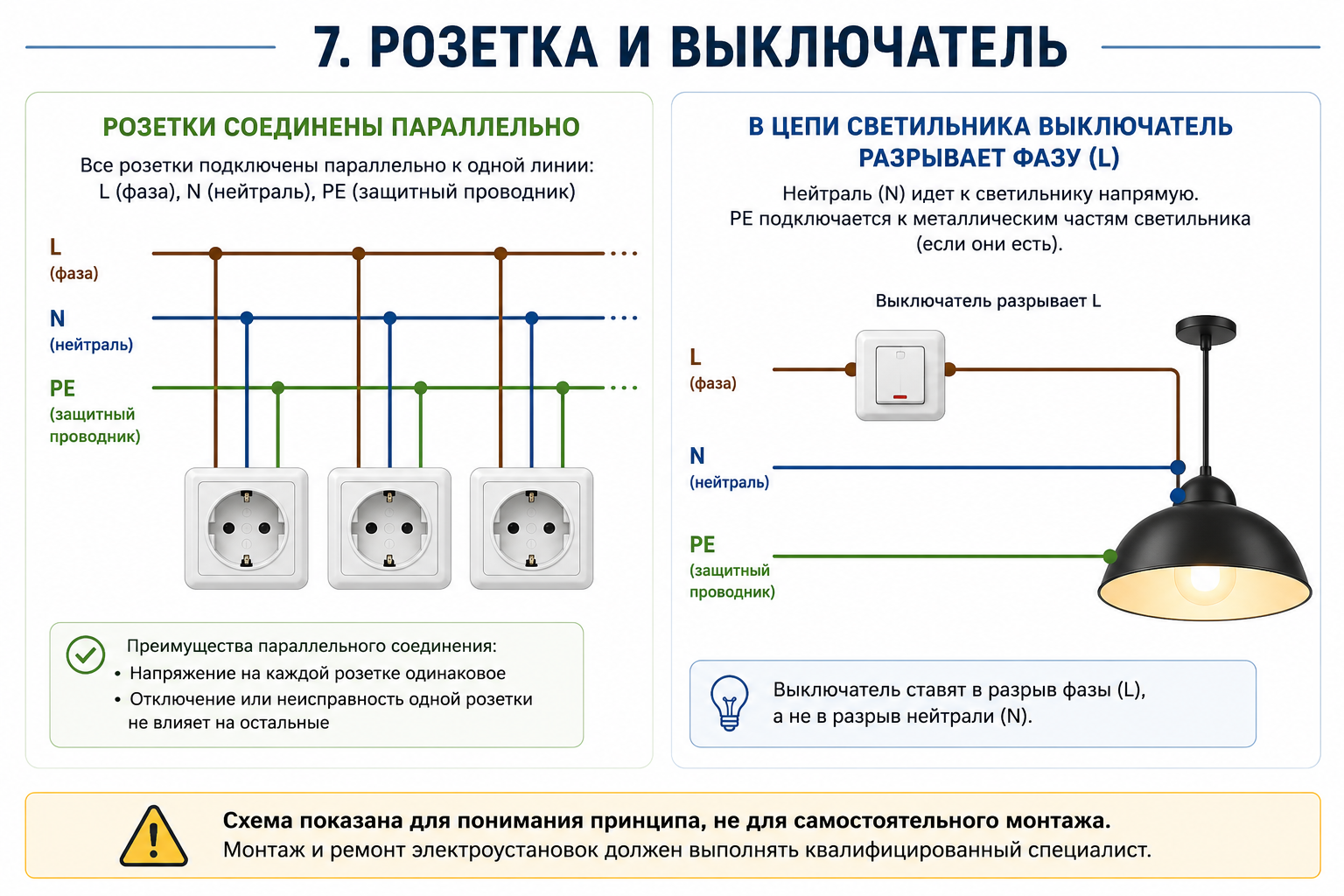

Розетки подключают параллельно

При параллельном подключении каждая розетка получает полное напряжение сети и работает независимо от соседних. Но физически это может быть реализовано шлейфом, ответвлениями в коробках или распределением от щита. Выбор схемы влияет на число соединений, удобство диагностики и допустимый ток через проходные контакты. Количество розеток на линии само по себе ничего не говорит о нагрузке: десять зарядных устройств и два обогревателя создают принципиально разные режимы.

Выключатель должен разрывать фазный проводник

В обычной цепи освещения выключатель размещают в фазном проводнике, чтобы при выключенном свете токоведущие части светильника не оставались под фазным потенциалом. Однако полагаться на положение клавиши при обслуживании нельзя: перед работой цепь отключают штатным аппаратом и проверяют отсутствие напряжения.

Удлинители - временное решение, а не постоянная проводка

Бытовой удлинитель опасен не самим фактом существования, а неправильным применением: перегрузкой, подключением мощных нагревателей через барабан с неразмотанным кабелем, каскадным соединением нескольких удлинителей, поврежденной изоляцией и плохими контактами. Если удлинитель постоянно лежит в комнате и питает несколько мощных устройств, это обычно сигнал, что стационарных розеток и групповых линий недостаточно.

Светодиодное освещение тоже создает нагрузку

Мощность светодиодных светильников невелика, но их драйверы могут иметь кратковременный зарядный ток при включении. В большой группе светильников это иногда вызывает нежелательные срабатывания или повышенную нагрузку на контакты выключателей и реле. При проектировании учитывают не только суммарные ватты, но и число драйверов, способ управления, возможность диммирования и качество источников питания.

10. Почему срабатывает автомат, УЗО или дифавтомат

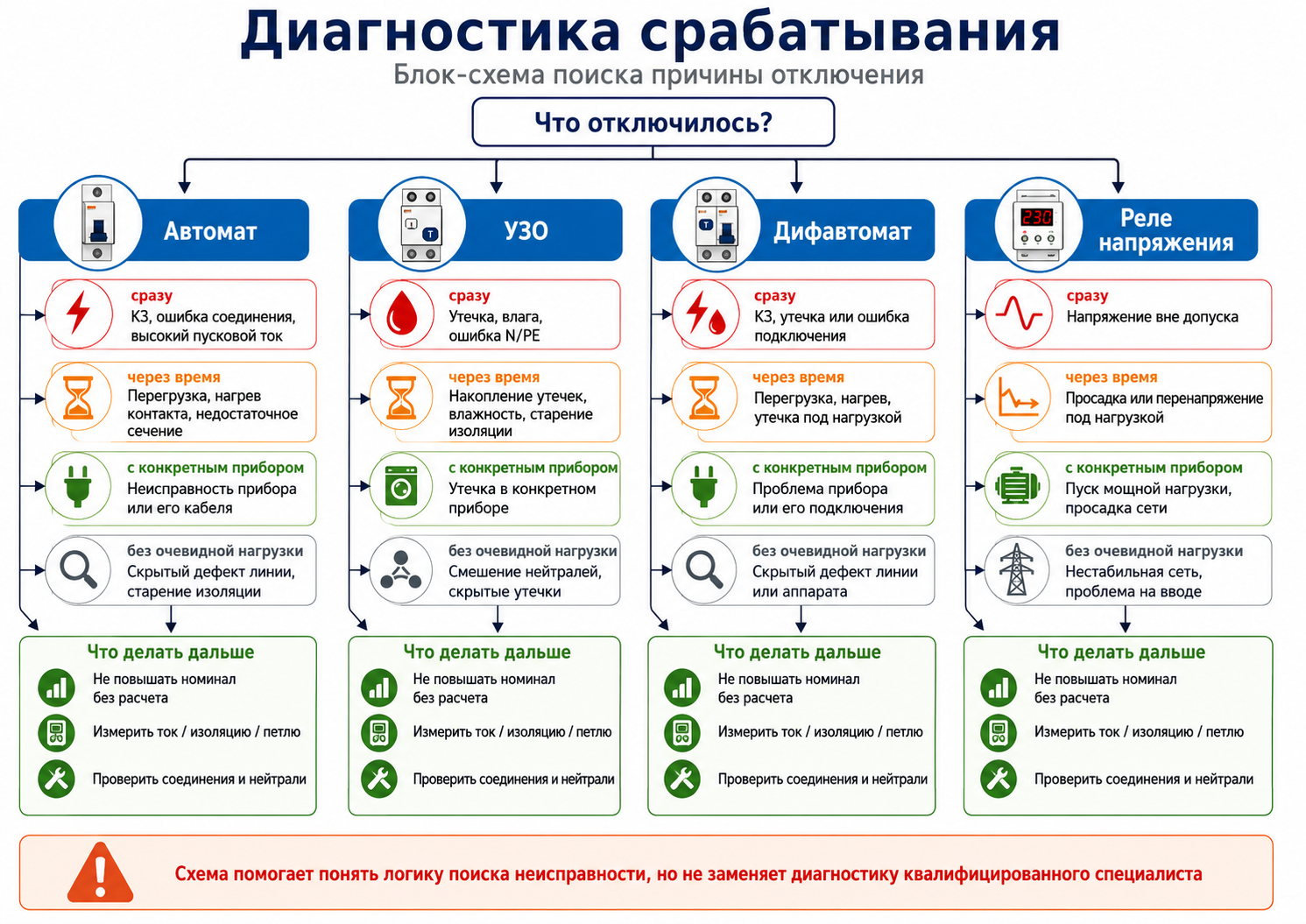

Срабатывание защиты - не неисправность по умолчанию, а сообщение о режиме, который аппарат распознал как опасный или недопустимый. Важно понять, какой именно аппарат отключился и при каких обстоятельствах.

Почему нельзя просто поставить автомат «помощнее»

Если автомат регулярно отключается от перегрузки, увеличение его номинала может убрать симптом, но оставить кабель без надлежащей защиты. Это похоже на замену пожарной сигнализации на более тихую: стало спокойнее, но безопаснее не стало. Сначала устанавливают причину, затем проверяют кабель, соединения, расчетный ток и только после этого меняют проектное решение.

11. Признаки старой или проблемной проводки

• розетки или вилки ощутимо нагреваются;
• слышен треск, шипение, появляется запах нагретой изоляции;
• свет мерцает при включении мощной техники;
• розетки держатся неплотно, контакты потемнели, пластик изменил цвет;
• автоматы срабатывают без понятной связи с нагрузкой;
• в щите отсутствует маркировка, нейтрали разных групп смешаны, видны следы перегрева;
• вся квартира питается несколькими старыми линиями, а мощность техники значительно выросла;
• алюминиевые проводники многократно соединены с медными без переходных зажимов;
• защитный проводник отсутствует или выполнен сомнительной перемычкой;
• изоляция кабелей хрупкая, потрескавшаяся или повреждена после ремонта.

Любой из этих признаков - повод для обследования. Частичная замена розеток может улучшить внешний вид, но не исправить старые скрытые соединения, недопустимое сечение или отсутствие защитной системы.

12. Как должны выполняться и приниматься электромонтажные работы

Профессиональный монтаж начинается не с перфоратора, а с исходных данных: выделенная мощность, схема ввода, состав оборудования, план мебели, мокрые зоны, тип стен, маршруты кабелей и требования к резерву. После проектирования выполняют монтаж, маркировку, проверку соединений и измерения.

Безопасный порядок работ

1. Определить границы работ и фактическую схему питания.
2. Обеспечить отключение и исключить ошибочную подачу напряжения.
3. Проверить отсутствие напряжения исправным измерительным средством.
4. Выполнить монтаж подходящим инструментом и материалами, соблюдая документацию изготовителей.
5. Проверить затяжку, маркировку, разделение N и PE, целостность защитных проводников.
6. Провести предусмотренные измерения и функциональные испытания.
7. Оформить результаты и передать заказчику схему, маркировку и данные по установленным аппаратам.

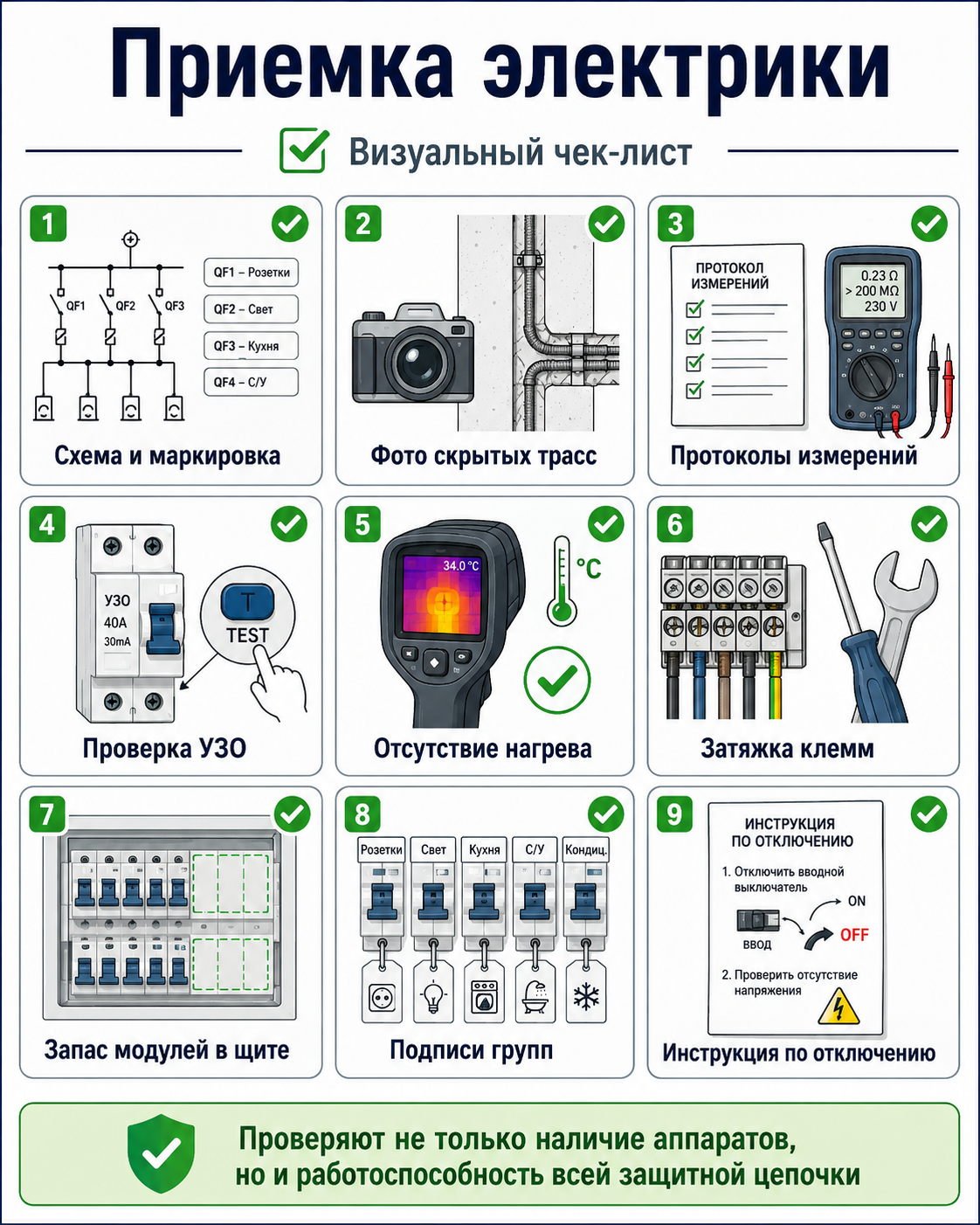

Что проверяют перед вводом

ГОСТ Р 50571.16-2019 предусматривает проверку электроустановки в процессе монтажа и после завершения до сдачи в эксплуатацию [6]. Конкретный состав испытаний зависит от установки, но обычно включает осмотр, проверку непрерывности защитных проводников, сопротивления изоляции, автоматического отключения питания, полярности, работы устройств защиты и функциональных режимов. Для заказчика важен не только красивый щит, но и подтверждение, что защитные меры реально работают.

13. Типичные ошибки и мифы

14. Как говорить с электриком на одном языке

Заказчику не обязательно знать все формулы, но полезно задавать вопросы, которые раскрывают логику решения. Хороший специалист спокойно объяснит, что и зачем делает, и не будет сводить проект к фразе «мы всегда так собираем».

• Какая система заземления фактически доступна на вводе?
• Как распределены нагрузки по групповым линиям и почему?
• Каким расчетом подтверждены сечения кабелей и номиналы автоматов?
• Где предусмотрена защита от утечки и какого она типа?
• Нужно ли УЗИП и как оно согласовано с вводом и системой заземления?
• Какие мощные приборы получают отдельные линии?
• Как выполнены соединения и оконцевание многопроволочных жил?
• Какие измерения будут выполнены после монтажа?
• Получит ли заказчик однолинейную схему, маркировку и перечень аппаратов?
• Оставлен ли резерв места и мощности для будущих нагрузок?

15. Чек-лист перед ремонтом или модернизацией

1. Составьте перечень всех стационарных и переносных потребителей с мощностью и местом установки.
2. Определите, где потребуются отдельные линии: кухня, бойлер, кондиционеры, теплый пол, электроплита, мастерская, зарядка электромобиля.
3. Зафиксируйте фактический тип ввода, выделенную мощность и расположение прибора учета.
4. Подготовьте план мебели и техники до прокладки кабелей - розетка за встроенным шкафом редко радует после сборки мебели.
5. Определите зоны с влагой, наружные участки, балконы, подвалы и другие особые условия.
6. Предусмотрите слаботочные сети, интернет, видеонаблюдение, автоматику и резервные источники питания.
7. Согласуйте состав щита, резерв модулей, маркировку и доступность обслуживания.
8. Требуйте фото скрытых работ и исполнительную схему.
9. Закладывайте измерения и испытания в состав работ, а не как необязательный бонус.

16. Теоретическая и нормативная основа

Физические принципы работы электрических цепей опираются на законы электромагнетизма, теорию цепей и тепловые процессы в проводниках. Для углубленного изучения подходят классические учебники: Р. Фейнман «Фейнмановские лекции по физике», том 2; Э. Парселл, Д. Морин «Электричество и магнетизм»; Д. Холлидей, Р. Резник, Дж. Уокер «Основы физики». Практическое устройство низковольтных электроустановок регламентируется серией IEC 60364 и гармонизированными национальными стандартами ГОСТ Р 50571.

Статья дает обзор и не заменяет проектную документацию, требования сетевой организации, технические условия и инструкции производителей.

[1] ГОСТ 29322-2014 (IEC 60038:2009) «Напряжения стандартные».

[2] ГОСТ Р 50571.4.41-2022 / IEC 60364-4-41:2017. Защита от поражения электрическим током.

[3] ГОСТ Р 50571.4.43-2012 / IEC 60364-4-43:2008. Защита от сверхтока.

[4] ГОСТ Р 50571.5.52-2011 / IEC 60364-5-52:2009. Электропроводки.

[5] ГОСТ Р 50571.5.54-2024 / IEC 60364-5-54:2021. Заземляющие устройства и защитные проводники.

[6] ГОСТ Р 50571.16-2019 / IEC 60364-6:2016. Проверка низковольтных электроустановок.

[7] СП 256.1325800.2016. Электроустановки жилых и общественных зданий. Правила проектирования и монтажа.

[8] IEC 61008-1:2024. УЗО без встроенной защиты от сверхтока для бытового и аналогичного применения.

[9] IEC 61009-1:2024. Дифавтоматы для бытового и аналогичного применения.

[10] IEC 62606:2013 + A1:2017 + A2:2022. Устройства обнаружения дугового пробоя (AFDD).

[11] IEC 60364-4-42:2024. Защита от тепловых воздействий.

[12] IEC 60364-4-44:2024. Защита при отклонениях напряжения и электромагнитных воздействиях.

Заключение

Домашняя электрика становится понятной, если смотреть на нее как на систему. Сеть подает энергию, щит распределяет и отключает аварийные режимы, кабели передают ток, соединения обеспечивают надежный контакт, а PE и уравнивание потенциалов формируют защитный контур. Слабое место одного элемента способно обесценить дорогие аппараты в остальных частях схемы.

Грамотный проект не начинается с выбора бренда автоматов и не заканчивается красивой дверцей щита. Он учитывает реальные нагрузки, режимы работы, условия прокладки, защиту от поражения током и пожара, возможность обслуживания и обязательную проверку после монтажа. Для проектирования, обследования или модернизации домашней электросети обращайтесь к квалифицированным специалистам и требуйте понятную схему, обоснованные решения и результаты измерений.
