Вступление: почему эта тема важна

Шкаф АСУ ТП часто воспринимают как набор автоматики: ПЛК, модули ввода-вывода, реле, клеммы, блок питания, коммутационные аппараты. Но фактически это переводчик между технологическим объектом и системой управления. Насос, задвижка, датчик уровня, частотный преобразователь и операторская панель должны говорить на одном языке - языке сигналов.

Сигналы бывают разными. Одни отвечают только «да» или «нет»: двигатель включен, авария есть, клапан открыт, уровень достигнут. Это дискретные сигналы. Другие передают значение: давление 3,2 бар, температура 68 °C, уровень 74 %, расход 18 м3/ч. Это аналоговые сигналы. Вроде бы просто. Но именно на этой «простоте» часто появляются ошибки: перепутали PNP и NPN, завели экран кабеля как попало, не разделили силовые и измерительные цепи, забыли про диагностику обрыва 4-20 мА. Потом объект «живет своей жизнью», а ПЛК, конечно, опять виноват.

Эта статья поможет быстро разобраться, какие сигналы используются в шкафах АСУ ТП, как они подключаются, чем отличаются DI, DO, AI и AO, какие требования важно заложить в ТЗ и почему правильная клеммная часть иногда спасает проект лучше, чем самый красивый экран HMI.

Что такое сигнал в шкафу АСУ ТП

В автоматизации сигнал - это электрическое представление состояния, команды или измеряемой величины. Он может прийти от датчика, кнопки, реле, частотного преобразователя, прибора КИПиА или другого шкафа. А может уйти из ПЛК к исполнительному механизму: реле, клапану, контактору, УПП, частотнику, световой сигнализации или системе диспетчеризации.

Если говорить совсем практично, шкаф АСУ ТП решает четыре задачи:

·       принять входные сигналы от объекта;

·       обработать их в ПЛК или релейной логике;

·       выдать управляющие сигналы на исполнительные устройства;

·       обеспечить диагностику, защиту, удобное обслуживание и связь с оператором.

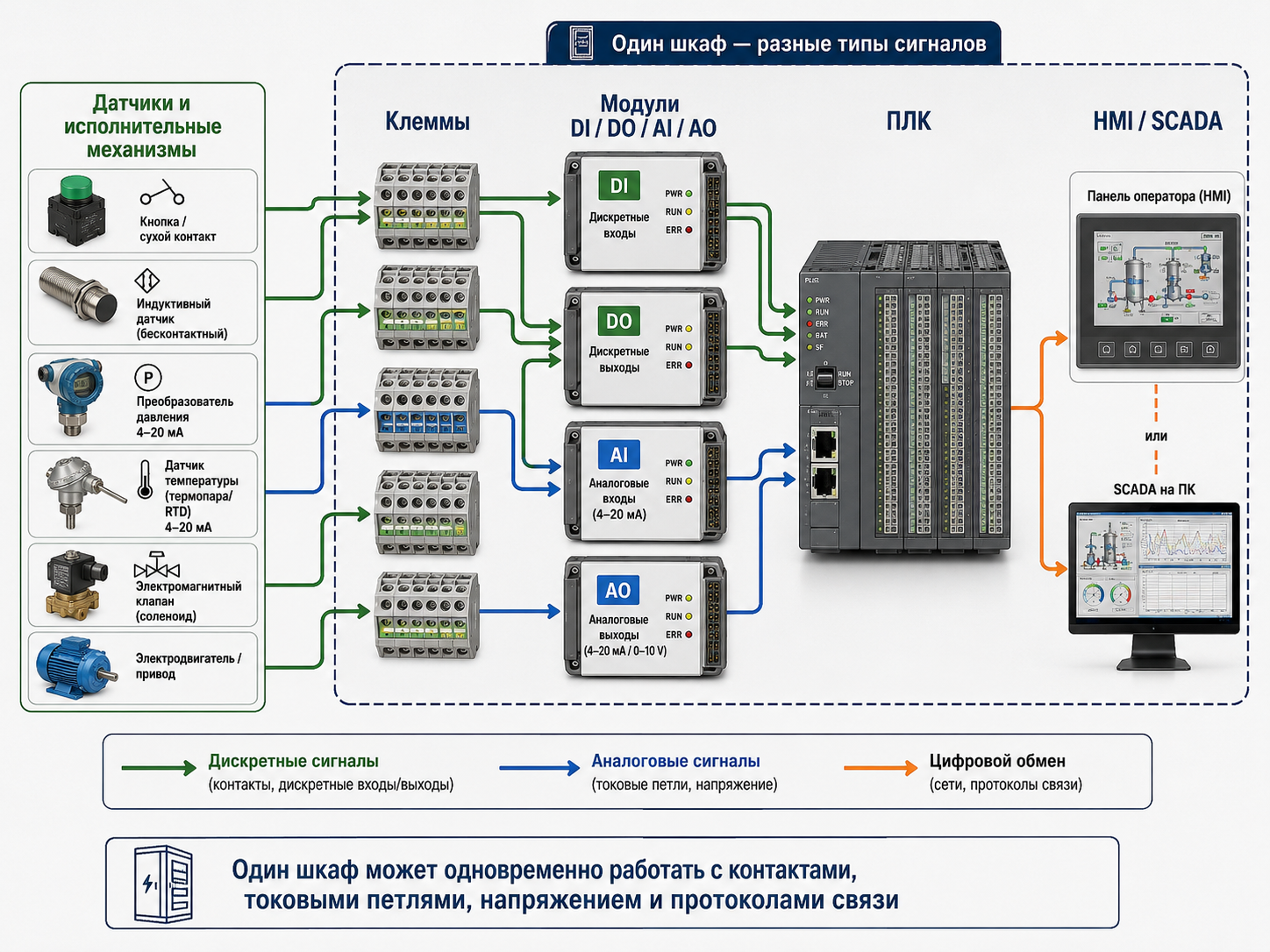

По назначению сигналы чаще всего делят на четыре группы: DI, DO, AI и AO.

Важно: В статье приведены типовые инженерные подходы. Перед проектированием с нормативными ссылками нужно сверить актуальные редакции ПУЭ, ГОСТ, СП, технические регламенты, паспорта оборудования и требования конкретного объекта.

Дискретные сигналы: когда системе нужно знать «да» или «нет»

Дискретный сигнал имеет два основных состояния. Условно: 0 или 1, выключено или включено, аварии нет или авария есть. В промышленном шкафу это чаще всего цепи 24 В DC, хотя встречаются и сухие контакты, и 220 В AC, и специальные цепи безопасности. Главное - не название, а то, что сигнал не передает плавное значение. Он сообщает факт.

Типовые источники дискретных входов

·       кнопки «Пуск», «Стоп», «Сброс аварии», «Местное/дистанционное управление»;

·       концевые выключатели положения задвижек, заслонок, дверей и люков;

·       датчики уровня с релейным выходом - нижний, верхний, аварийный уровень;

·       контакты тепловых реле, автоматов, УПП, ПЧ и защитных устройств;

·       сигналы «работа», «авария», «готовность», «дистанционный режим» от внешних шкафов;

·       индуктивные, емкостные, оптические датчики приближения;

·       датчики давления и температуры с пороговым релейным выходом.

Типовые дискретные выходы

·       управление промежуточными реле;

·       команды на контакторы и магнитные пускатели;

·       открытие/закрытие электромагнитных клапанов;

·       управление световой и звуковой сигнализацией;

·       разрешение пуска для УПП или частотного преобразователя;

·       команда на внешнюю систему - например, «объект готов», «аварийный останов», «насос в работе».

Дискретные сигналы кажутся самыми простыми. На практике именно с ними часто связаны проблемы: общий провод не там, тип выхода датчика не совпал с входом ПЛК, реле поставили без учета тока катушки, а сигнал «авария» завели как нормально открытый вместо нормально закрытого. И вот уже система при обрыве кабеля считает, что все прекрасно. Это плохая автоматика: она слишком оптимистична.

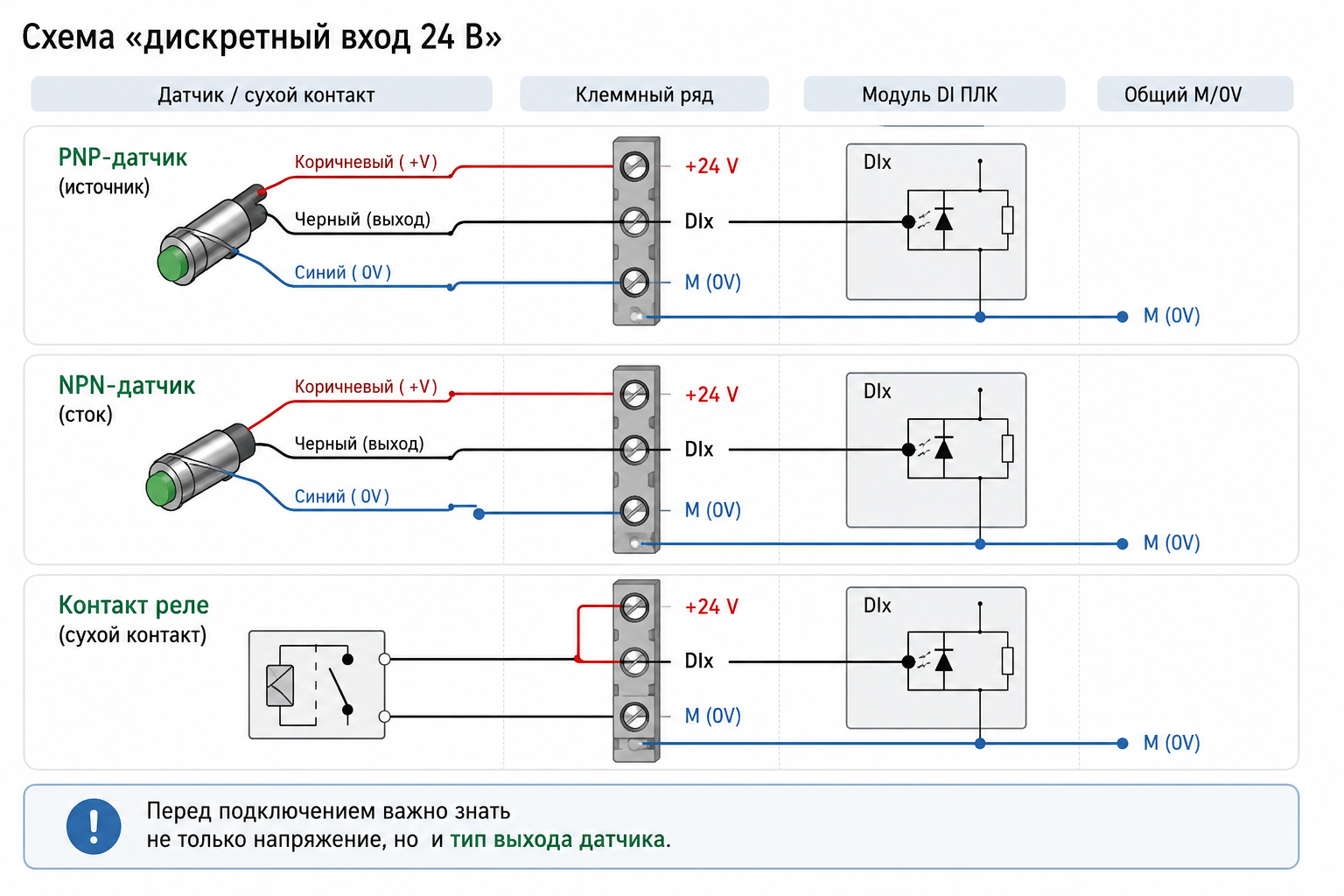

PNP, NPN и сухой контакт: почему это важно

В шкафах управления часто применяются датчики с транзисторными выходами PNP или NPN. Если упростить: PNP обычно подает плюс на вход ПЛК, а NPN коммутирует минус. У разных производителей и линеек модулей возможны разные схемы входов, поэтому подключение нужно проверять по паспорту ПЛК и датчика, а не по привычке «у нас всегда так делали».

Аналоговые сигналы: когда нужен не факт, а значение

Аналоговый сигнал передает величину. Не просто «давление есть», а сколько именно. Не «уровень достигнут», а какой процент заполнения. Для ПЛК это уже не бинарный вход, а число, которое нужно измерить, отфильтровать, масштабировать и использовать в алгоритме.

В шкафах АСУ ТП чаще всего встречаются такие аналоговые сигналы:

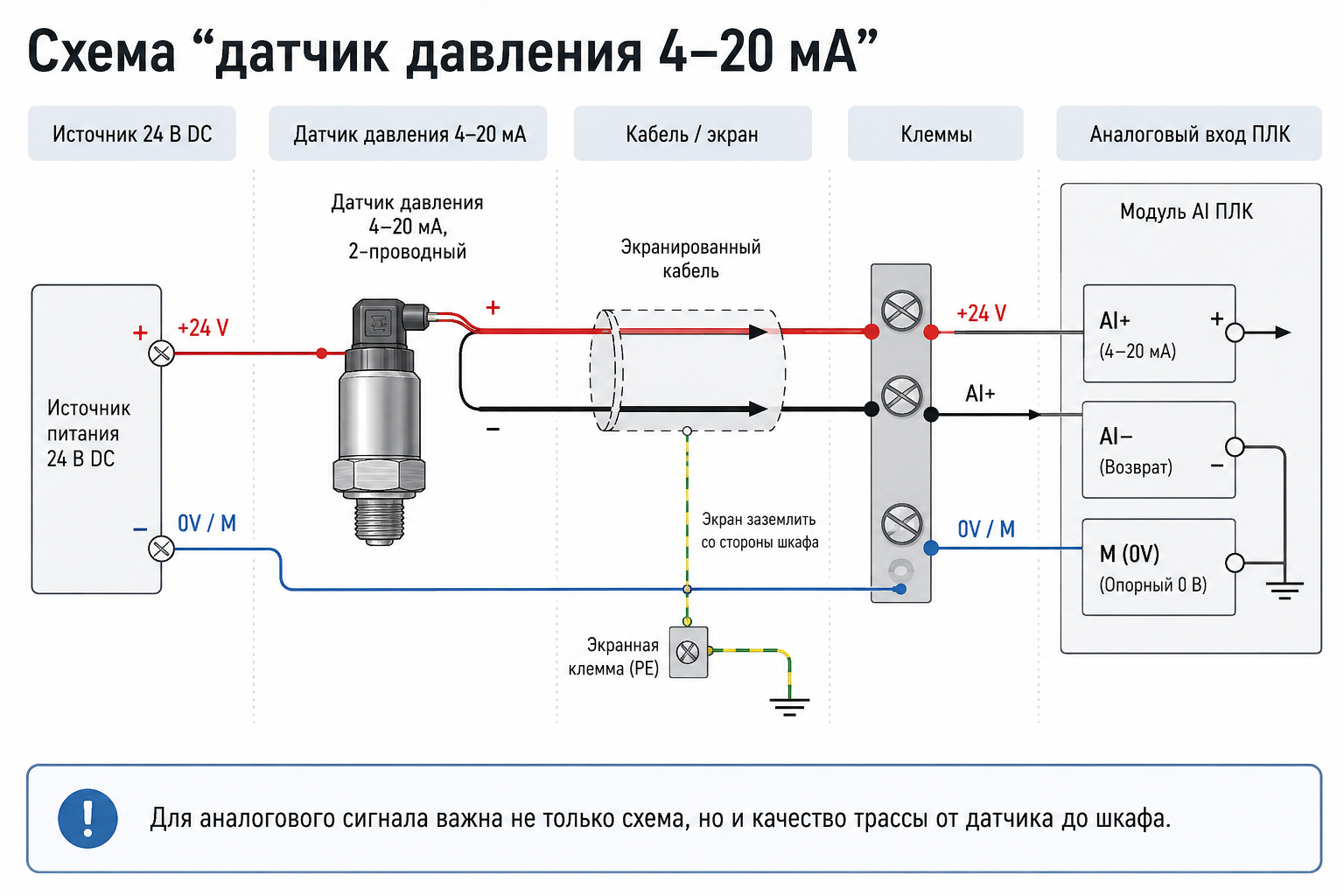

Почему 4-20 мА так любят в промышленности

Токовая петля 4-20 мА стала промышленной классикой не потому, что кто-то любит круглые числа. При 4 мА обычно соответствует нижний предел измерения, а 20 мА - верхний. Ноль тока в такой системе не похож на рабочий ноль - он больше похож на обрыв цепи, отключенное питание или неисправность. Это очень удобно для диагностики.

Токовый сигнал также менее чувствителен к падению напряжения на длинном кабеле, чем напряжение 0-10 В. Поэтому для датчиков давления, уровня, расхода и температуры на объекте 4-20 мА часто оказывается практичнее. Но «часто» не значит «всегда»: выбор зависит от длины линии, точности, требований производителя оборудования, помеховой обстановки и модуля ввода.

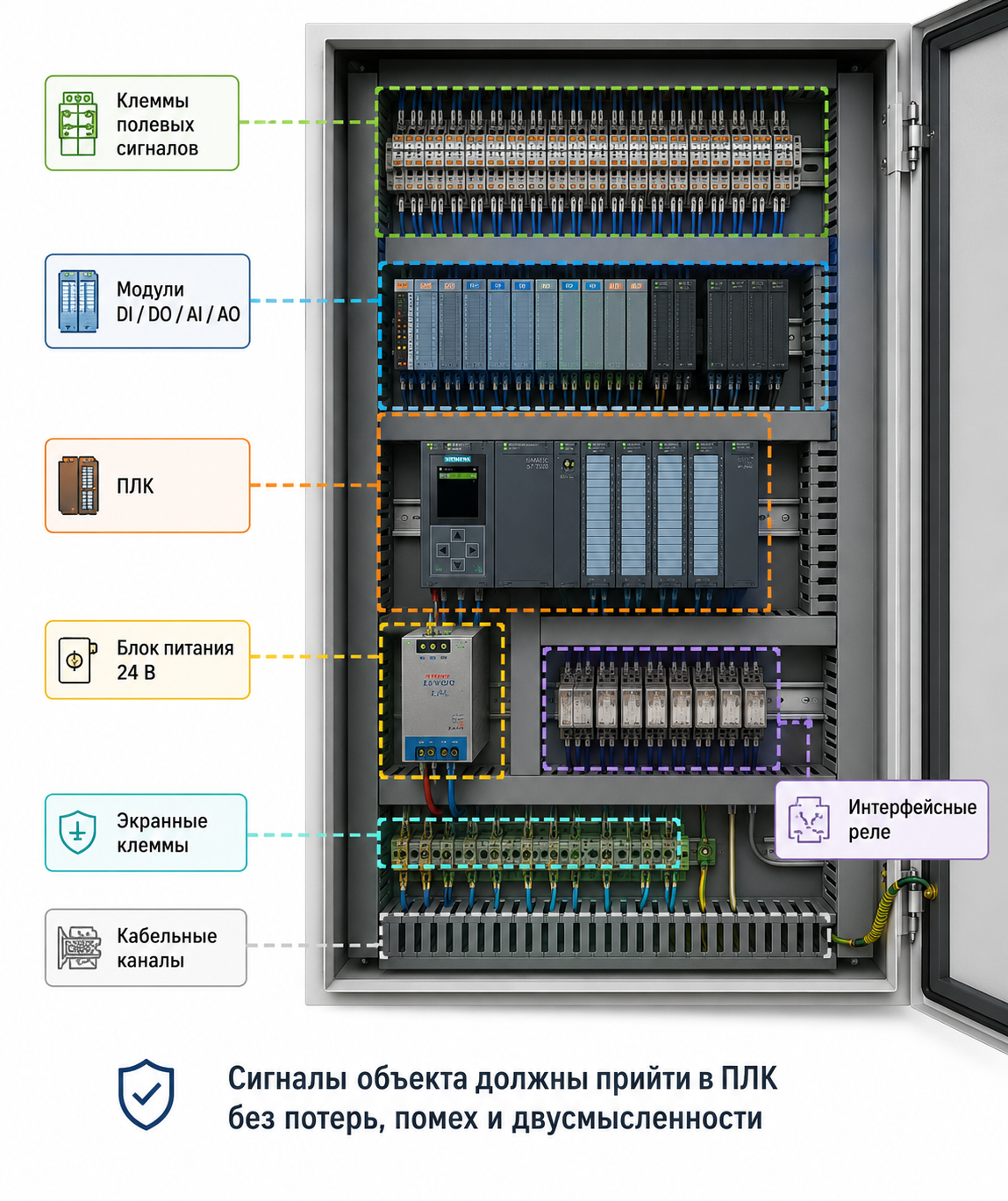

Где сигналы живут внутри шкафа

Хороший шкаф АСУ ТП начинается не с программы и даже не с выбора ПЛК. Он начинается с понятной структуры сигналов. Полевой кабель приходит на клеммный ряд, там получает маркировку, защиту, возможность измерения и обслуживания. Дальше сигнал идет на модуль ввода-вывода, а уже затем попадает в логику ПЛК, HMI или SCADA.

DI, DO, AI, AO: что учитывать при выборе модулей ПЛК

Дискретные входы DI

Для DI важны номинальное напряжение, тип входа, общий провод, ток входа, фильтрация дребезга и диагностика. На объекте один и тот же сигнал может приходить от обычного концевика, от электронного датчика или от релейного контакта частотного преобразователя. Для схемы это разные ситуации, хотя на экране HMI все они выглядят как «0/1».

Дискретные выходы DO

DO могут быть транзисторными, релейными или симисторными. Транзисторные выходы хороши для быстрых и частых переключений маломощных DC-нагрузок. Релейные универсальны, но имеют ограниченный ресурс и скорость. Прямое управление катушками, клапанами и лампами без учета тока, индуктивности и защиты контактов - быстрый путь к ремонту, который никто не планировал.

Аналоговые входы AI

Для AI важны диапазон измерения, разрядность АЦП, погрешность, тип подключения, изоляция каналов, фильтрация, защита от перенапряжений и диагностика обрыва. Если в проекте указано «датчик давления 4-20 мА», этого мало. Нужно понимать диапазон давления, тип питания датчика, схему подключения, длину линии, класс точности, рабочую среду и требования к отображению на HMI.

Аналоговые выходы AO

AO применяют для задания скорости, положения клапана, мощности регулятора или другого плавного параметра. Например, ПЛК может выдавать 4-20 мА на частотный преобразователь, чтобы регулировать обороты насоса по давлению. Но для современных систем часто лучше передавать задание по промышленной сети, если это поддерживает оборудование и архитектура проекта. Аналоговый выход прост, но не сообщает так много диагностической информации, как цифровой обмен.

Теоретическая основа и нормативная база

Для шкафов АСУ ТП важно опираться не на «народные схемы из интернета», а на стандарты, паспорта оборудования и проектные требования. Ниже - базовые документы и источники, которые стоит учитывать при подготовке технических статей, ТЗ и проектных решений.

В инженерной практике эти документы не заменяют проект и паспорта оборудования. Например, модуль ПЛК может поддерживать 4-20 мА, но конкретная схема подключения, допустимая нагрузка, изоляция каналов и диагностика обрыва определяются документацией производителя. То же касается датчиков, барьеров искрозащиты, частотных преобразователей и источников питания.

Практические примеры применения

Шкаф управления насосной станцией

DI: сухой ход, авария ПЧ, режим «местное/дистанционное», уровень в резервуаре. DO: пуск насоса, аварийная сирена, разрешение работы. AI: давление на напорной линии 4-20 мА, уровень 4-20 мА. AO: задание частоты насоса 4-20 мА или 0-10 В.

Шкаф вентиляции

DI: пожарный сигнал, состояние фильтра, концевик заслонки, авария вентилятора. DO: запуск вентилятора, открытие заслонки, индикация. AI: температура приточного воздуха, давление/перепад на фильтре. AO: управление приводом клапана или заданием частоты вентилятора.

Шкаф технологической линии

DI: датчики положения, аварийные цепи, готовность оборудования. DO: команды пуска, блокировки, светосигнальная колонна. AI: температура, давление, нагрузка, вес. AO: дозирование, скорость транспортеров, управление регуляторами.

Шкаф КНС или очистных сооружений

DI: уровни, аварии насосов, состояние задвижек. DO: пуск насосов, промывка, клапаны. AI: уровень, расход, давление, pH через преобразователь. AO: регулирование производительности насосов или дозирующих устройств.

Нюансы монтажа и проектирования

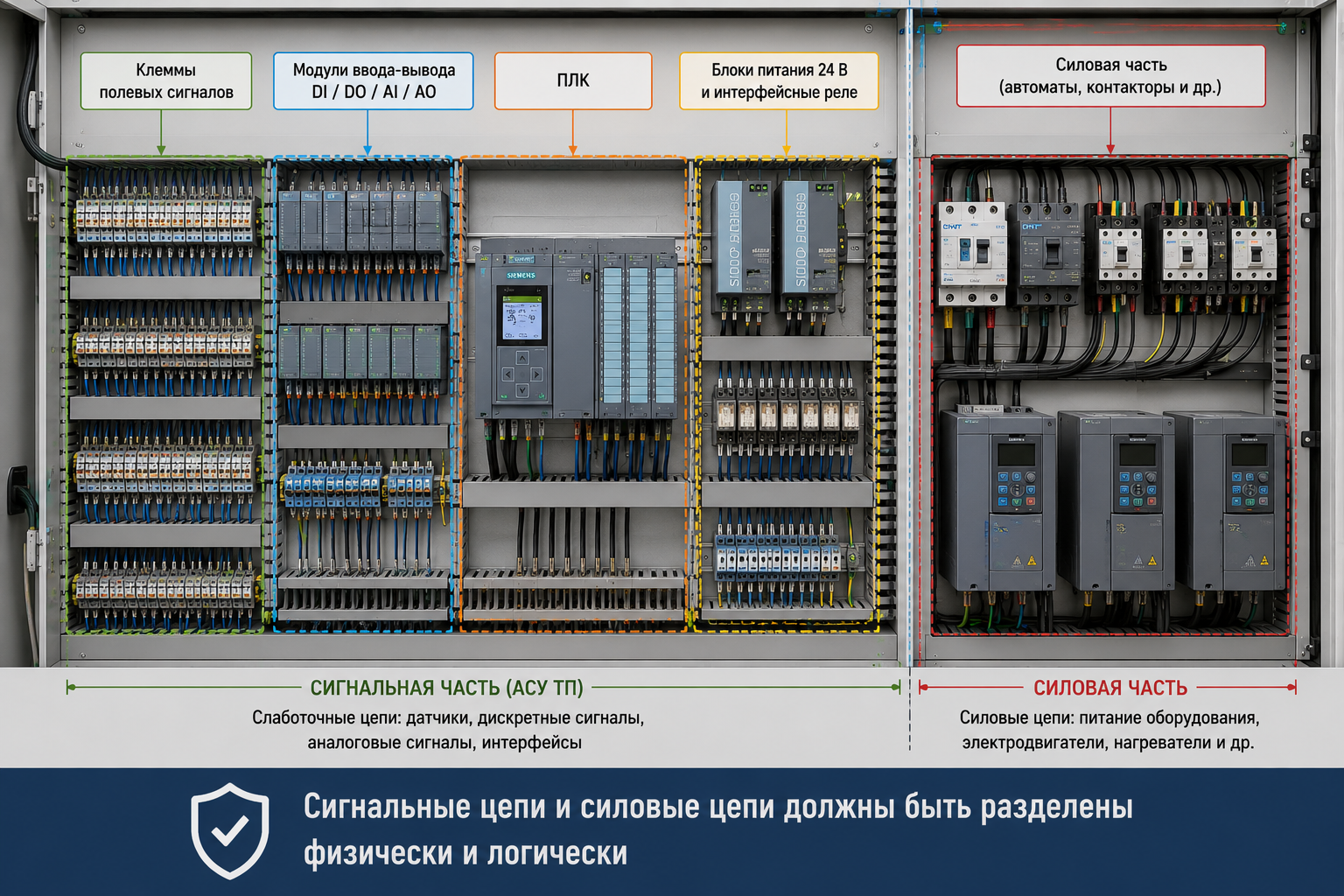

1. Разделяйте силовые и сигнальные цепи

Сигнальные кабели не должны превращаться в антенну для частотных преобразователей, контакторов и силовых шин. Внутри шкафа желательно разделять трассы: силовые цепи отдельно, дискретные и аналоговые цепи отдельно, слаботочные интерфейсы отдельно. Особенно внимательно стоит относиться к кабелям от датчиков 4-20 мА, термосопротивлений и термопар.

2. Используйте экранированные кабели там, где это требуется

Для аналоговых и коммуникационных линий экранирование часто критично. Но экран нужно подключать осмысленно: по проекту, с учетом требований производителя и системы заземления. Просто «скрутить экран и куда-нибудь прикрутить» - это не экранирование, а электротехнический фольклор.

3. Делайте клеммы удобными для диагностики

Клеммный ряд должен позволять быстро измерить сигнал, отключить цепь, проверить датчик, заменить кабель и не разобрать половину шкафа. Для аналоговых цепей удобны размыкаемые клеммы, экранные клеммы, понятная маркировка и привязка к I/O-листу.

4. Учитывайте питание датчиков

Датчики 24 В, токовые петли, двухпроводные преобразователи и внешние приборы могут питаться по разным схемам. В ТЗ важно указать: питание датчиков от шкафа или от внешнего источника, нужна ли защита каждой цепи, сколько групп питания требуется, есть ли резервирование 24 В DC.

5. Закладывайте диагностику в алгоритм

ПЛК должен не только читать значение, но и понимать, когда значение невозможно. Для 4-20 мА полезно настраивать контроль обрыва, выхода за диапазон, недостоверного значения, резкого скачка и зависания сигнала. Для дискретных сигналов применяют контроль взаимных блокировок: например, задвижка не может быть одновременно «открыта» и «закрыта». Если может - это уже не задвижка Шредингера, а ошибка в цепях или датчиках.

Типовые ошибки при работе с сигналами

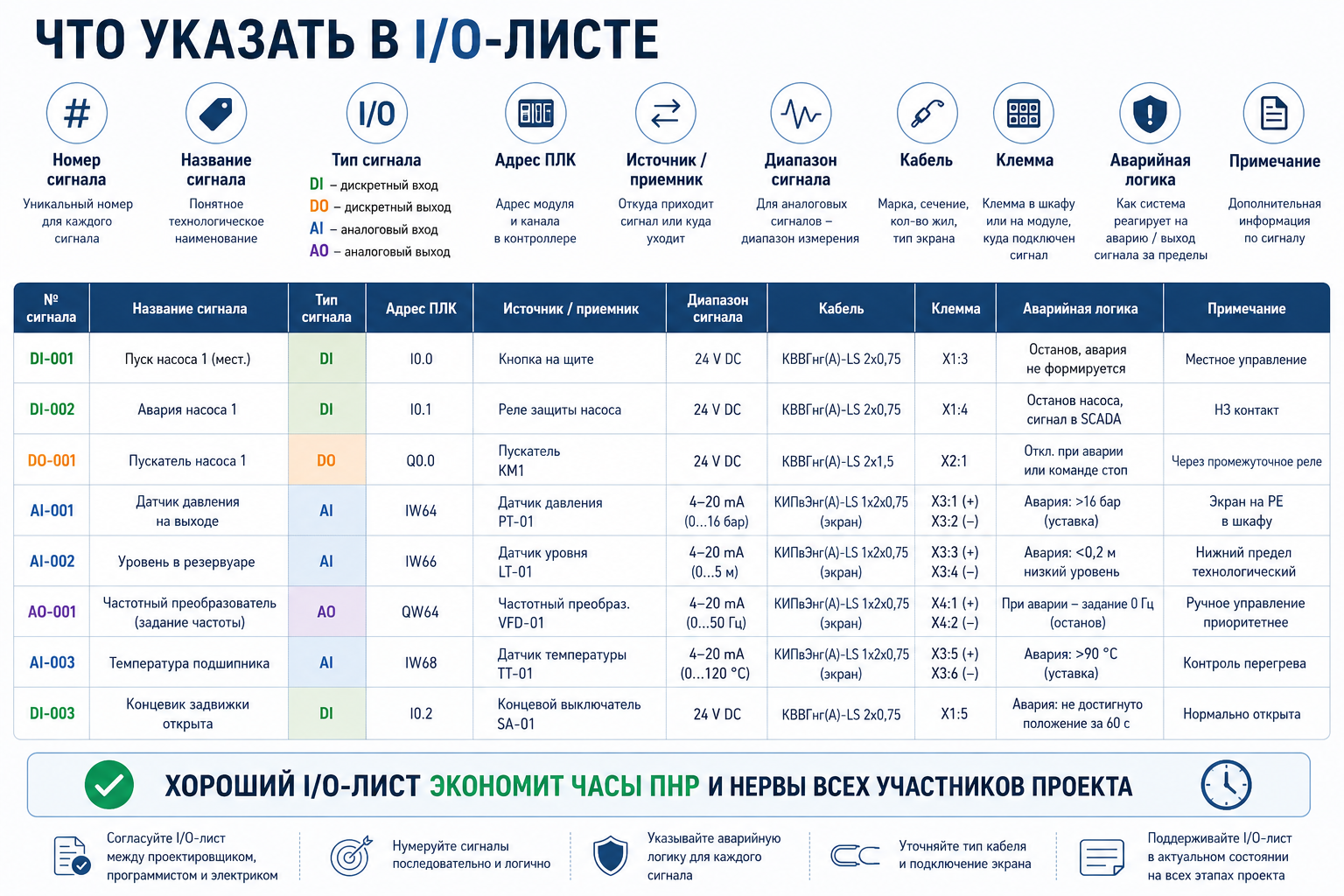

Чек-лист для ТЗ на шкаф АСУ ТП

Чтобы производитель шкафа корректно подобрал ПЛК, модули, клеммы, кабельные вводы и защиту, в ТЗ стоит указать не просто «подключить датчики», а конкретные параметры сигналов.

·       Перечень всех сигналов: DI, DO, AI, AO, связь по RS-485/Ethernet, резервные каналы.

·       Для каждого DI: источник сигнала, тип контакта, напряжение, нормально открытый/нормально закрытый, логика аварии.

·       Для каждого DO: нагрузка, ток, напряжение, тип исполнительного устройства, необходимость промежуточного реле.

·       Для каждого AI: тип сигнала, диапазон измерения, единицы, питание датчика, длина линии, требования к точности.

·       Для каждого AO: диапазон, нагрузка, назначение, способ управления внешним устройством.

·       Требования к питанию 24 В DC: мощность, резервирование, группы, защита цепей.

·       Требования к кабелям: экранирование, вводы, маркировка, резервные жилы.

·       Нужна ли гальваническая развязка, барьеры искрозащиты, реле безопасности или специальные модули.

·       Требования к HMI/SCADA: отображение значений, аварии, тренды, архивы, режимы управления.

·       Условия эксплуатации шкафа: температура, влажность, пыль, вибрация, помещение/улица, степень защиты оболочки.

Советы профессионалов

1.     Не экономьте на понятной клеммной части. Дорогой ПЛК с хаотичными клеммами не делает шкаф профессиональным.

2.     Для аналоговых сигналов заранее решайте вопрос экранирования, трассировки и заземления, а не во время ПНР.

3.     Закладывайте резерв входов и выходов. На объекте почти всегда появляется «еще один датчик» и «маленькая доработка».

4.     Не смешивайте силовую часть, ПЧ и слабые аналоговые сигналы без продуманной компоновки.

5.     Для важных аварий применяйте нормально замкнутую логику, если это соответствует задаче и проектным требованиям: обрыв кабеля должен быть обнаружен.

6.     Согласуйте названия сигналов между схемой, маркировкой, программой ПЛК, HMI и исполнительной документацией.

7.     На ПНР проверяйте не только наличие сигнала, но и физический смысл: уровень растет при заполнении, давление увеличивается при пуске насоса, команда открывает именно тот клапан.

FAQ: частые вопросы

Можно ли все датчики подключить только дискретно?

Можно, если технологический процесс требует только пороговых состояний. Но если нужно регулирование, тренды, архивы или точная диагностика, без аналоговых сигналов часто не обойтись.

Что лучше: 4-20 мА или 0-10 В?

Для промышленных датчиков на объекте чаще удобнее 4-20 мА, особенно на длинных линиях и в помеховой среде. 0-10 В применяют для коротких линий, заданий скорости, приводов и простых локальных решений. Выбор зависит от оборудования и проекта.

Почему датчик показывает «плавающее» значение?

Причин много: помехи от силовых цепей, неправильное экранирование, плохой контакт, неверный диапазон модуля, отсутствие фильтрации, ошибка питания датчика, неисправность кабеля или самого датчика.

Нужно ли ставить промежуточные реле на все выходы ПЛК?

Не всегда. Но если выход управляет внешней нагрузкой, катушкой, длинной линией или оборудованием другого шкафа, промежуточное реле часто упрощает защиту, диагностику и обслуживание.

Что важнее: хорошая программа или правильное подключение сигналов?

Нужны оба. Хорошая программа не спасет сигнал, который приходит с помехами, перепутанной полярностью или без диагностики. А идеальная клеммная часть бесполезна без понятной логики управления.

Как связать тему с услугами компании

Для заказчика шкаф АСУ ТП - это не просто металлический корпус с ПЛК. Это готовый узел управления, где правильно приняты сигналы с объекта, надежно разведены цепи, учтены помехи, сделана маркировка, подготовлена документация и предусмотрена диагностика.

ООО ИК «ЭЛТЕКО» может выполнить подбор оборудования, разработку схем, сборку шкафа управления, программирование ПЛК/HMI, интеграцию с частотными преобразователями и приборами КИПиА, монтаж и ПНР. В проекте можно предусмотреть DI/DO/AI/AO, связь по Modbus RTU/TCP, Profinet, Ethernet/IP, OPC UA, диспетчеризацию и архивирование параметров.

·       сборка шкафов АСУ ТП и щитов управления;

·       разработка электрических схем и I/O-листов;

·       подбор ПЛК, модулей ввода-вывода, клемм и блоков питания;

·       подключение датчиков 4-20 мА, 0-10 В, Pt100/Pt1000, дискретных датчиков и релейных сигналов;

·       программирование алгоритмов, HMI и аварийной диагностики;

·       пусконаладочные работы и подготовка исполнительной документации.

Заключение

Дискретные и аналоговые сигналы - основа любого шкафа АСУ ТП. Дискретные отвечают за состояния и команды, аналоговые - за измерения и плавное управление. Но надежность автоматики определяется не только типом сигнала. Важны схема подключения, питание, клеммы, экраны, разделение цепей, диагностика и качество документации.

Если нужно разработать или собрать шкаф управления, лучше начинать с нормального перечня сигналов и технического задания. Это скучнее, чем сразу выбирать ПЛК, зато потом объект запускается быстрее, работает стабильнее и меньше удивляет эксплуатацию.

Свяжитесь с нами для подбора и расчета шкафа АСУ ТП: поможем сформировать I/O-лист, выбрать оборудование, предусмотреть диагностику и подготовить решение под ваш объект.
