Датчики обратной связи для электроприводов

Электропривод может идеально выполнять команды только тогда, когда система управления знает, что происходит на валу и на рабочем органе. Энкодер, резольвер, датчик Холла или линейная измерительная система превращают движение в данные — и именно эти данные позволяют удерживать скорость, момент и позицию без «угадывания по току».

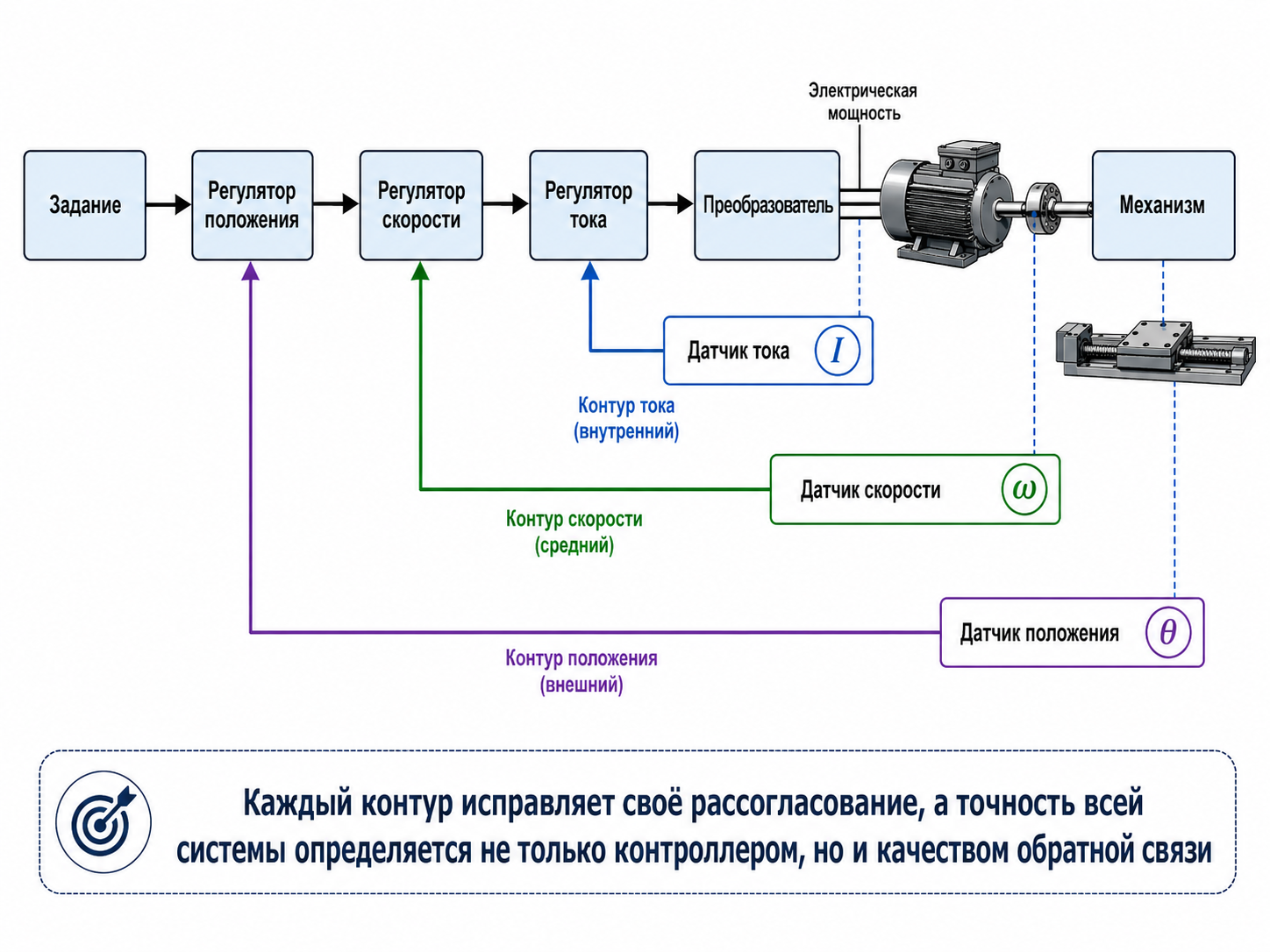

Зачем электроприводу нужна обратная связь

В разомкнутой системе преобразователь формирует напряжение, частоту или ток по заданию, но не получает прямого подтверждения результата. Нагрузка на валу изменилась, редуктор выбрал люфт, ремень растянулся, температура двигателя выросла — команда осталась прежней, а фактическая скорость или позиция уже ушла от требуемой.

Замкнутая система действует иначе: датчик измеряет реальное состояние, контроллер сравнивает его с заданием и корректирует управляющее воздействие. Так формируются контуры тока, скорости и положения. Они могут быть вложенными: быстрый контур тока управляет электромагнитным моментом, контур скорости задаёт ему требуемую динамику, а внешний контур положения определяет, куда должен прийти механизм.

При этом слово «датчик» не всегда означает отдельное устройство на валу. Внутренние датчики тока и напряжения преобразователя тоже дают обратную связь, но по электрическим величинам. Для точного позиционирования, уверенной работы на нулевой скорости и контроля механики обычно требуется измерение положения или скорости непосредственно на приводе либо на рабочем органе.

Какие параметры измеряют в электроприводе

Для подбора важно разделять измеряемую величину и технологическую цель. Например, датчик на валу двигателя отлично показывает положение ротора, но не видит люфт редуктора. Линейная рейка на рабочем столе учитывает механику лучше, зато предъявляет более высокие требования к монтажу, динамике регулятора и жёсткости станка.

Основные типы датчиков обратной связи

Инкрементальные энкодеры

Инкрементальный энкодер выдаёт последовательность импульсов при вращении. Наиболее распространены два квадратурных канала A и B, сдвинутые по фазе на 90 электрических градусов. По количеству фронтов контроллер определяет перемещение, по частоте — скорость, а по последовательности каналов — направление вращения. Канал Z формирует индексную метку, как правило один раз за оборот.

Главная особенность такого датчика: он сообщает изменение положения, но после потери питания система должна восстановить координату. Для этого выполняют поиск референсной метки, используют внешний датчик исходного положения или сохраняют положение другими средствами.

• Преимущества: простая обработка, высокая частота обновления, широкий выбор разрешений и исполнений, доступная стоимость.
• Ограничения: необходимость референсирования, риск потери счёта при помехах или обрыве линии, зависимость результата от настроек входа и качества кабеля.

Абсолютные энкодеры

Абсолютный энкодер передаёт код, однозначно соответствующий текущему положению. Однооборотная модель определяет угол в пределах 360°, многооборотная дополнительно хранит число полных оборотов. После включения контроллер получает координату без движения к нулевой точке — это важно для подъёмных механизмов, робототехники, поворотных столов, дозаторов и оборудования, где пробное перемещение недопустимо.

Современные абсолютные датчики могут передавать не только позицию, но и диагностические данные: температуру, предупреждения, качество сигнала, параметры электронной таблички двигателя. Набор функций зависит от интерфейса и конкретного производителя.

Оптические энкодеры

В оптическом энкодере светодиод, кодовый диск или шкала и фотоприёмник формируют сигнал положения. Технология ценится за высокое разрешение, малую нелинейность и хорошую повторяемость. Поэтому оптика широко применяется в станках с ЧПУ, измерительных машинах, сервоприводах и роботах.

Слабое место — условия эксплуатации. Загрязнение оптической системы, конденсат, повреждение диска или нарушение зазора между считывающими элементами способны ухудшить сигнал. Закрытый промышленный энкодер защищён значительно лучше «учебной» открытой схемы, но степень защиты и допустимая температура всё равно должны соответствовать объекту.

Магнитные энкодеры и датчики Холла

Магнитный датчик определяет положение по направлению или величине магнитного поля. В простых BLDC-двигателях три дискретных датчика Холла обеспечивают информацию для шестишаговой коммутации. Для более точного управления применяются интегральные магнитные энкодеры, которые вычисляют угол по полю магнита и выдают аналоговый, импульсный или цифровой сигнал.

Магнитные решения устойчивы к пыли, влаге и масляному туману, компактны и удобны для встраивания в двигатель. При этом критичны геометрия установки магнита, воздушный зазор, внешние магнитные поля и температурный дрейф. В силовом оборудовании нельзя размещать такой датчик «где получилось» — трасса токоведущих шин и магнитная система двигателя должны учитываться заранее.

Ёмкостные энкодеры

Ёмкостный энкодер измеряет изменение взаимной ёмкости между рисунком ротора и электродами статора. Отсутствие оптического пути снижает чувствительность к пыли и конденсату, а электронная обработка позволяет выпускать как инкрементальные, так и абсолютные модели. Точность, разрешение, допустимые обороты и устойчивость к помехам зависят от конкретной серии; оценивать технологию только по одному рекламному примеру не стоит.

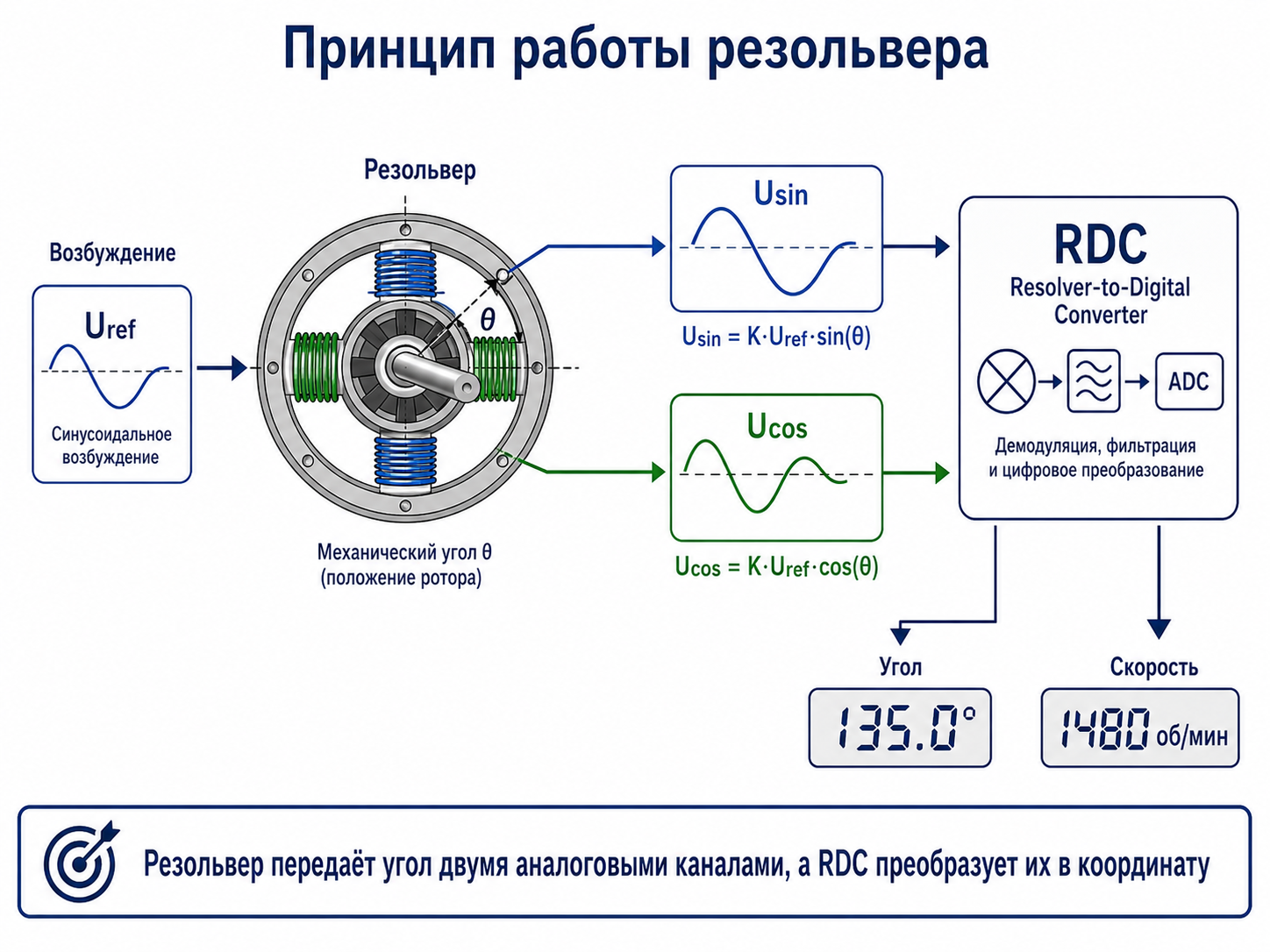

Резольверы

Резольвер — электромеханический преобразователь угла, работающий как вращающийся трансформатор. На одну обмотку подаётся переменное возбуждение, а две измерительные обмотки формируют сигналы, амплитуды которых пропорциональны sin(θ) и cos(θ). Преобразователь resolver-to-digital (RDC) демодулирует эти сигналы и вычисляет угол и скорость.

Конкретное расположение обмоток зависит от конструкции резольвера, поэтому распиновку и схему возбуждения берут только из документации производителя. Универсальная «цветовая логика проводов» здесь особенно опасна.

• Преимущества: высокая стойкость к температуре, вибрации и загрязнению, отсутствие оптических элементов, надёжность в тяжёлых условиях.
• Ограничения: аналоговая обработка, требования к возбуждению и экранированию, конечная точность RDC и необходимость корректной калибровки амплитуд, фаз и смещения.

Тахогенераторы

Тахогенератор формирует аналоговое напряжение, приблизительно пропорциональное скорости вращения. Он до сих пор встречается в приводах постоянного тока, модернизируемых станках и старых аналоговых системах регулирования. Для нового оборудования чаще выбирают энкодер или резольвер: они позволяют получать и скорость, и положение, поддерживают диагностику и удобнее интегрируются с цифровыми приводами.

При ремонте существующего привода тахогенератор не следует менять «по моде», если система исправна и не требует позиционирования. Сначала оценивают совместимость нового датчика с регулятором, объём переделки схемы и необходимость перенастройки динамики.

Линейные энкодеры и датчики перемещения

Линейный энкодер измеряет перемещение непосредственно вдоль оси. Оптические шкалы применяют в прецизионных станках и измерительных системах, магнитные ленты — в более тяжёлых условиях, потенциометры и LVDT — в исполнительных механизмах, клапанах и гидравлических приводах. Прямая обратная связь по рабочему органу позволяет учитывать ошибки винта, редуктора и части деформаций механики.

Однако замыкание контура по нагрузке усложняет регулирование. Люфт, упругость и низкая механическая жёсткость могут вызвать колебания. В высокоточных системах применяют двойную обратную связь: быстрый датчик на двигателе стабилизирует внутренний контур, а линейная шкала медленнее корректирует фактическое положение стола.

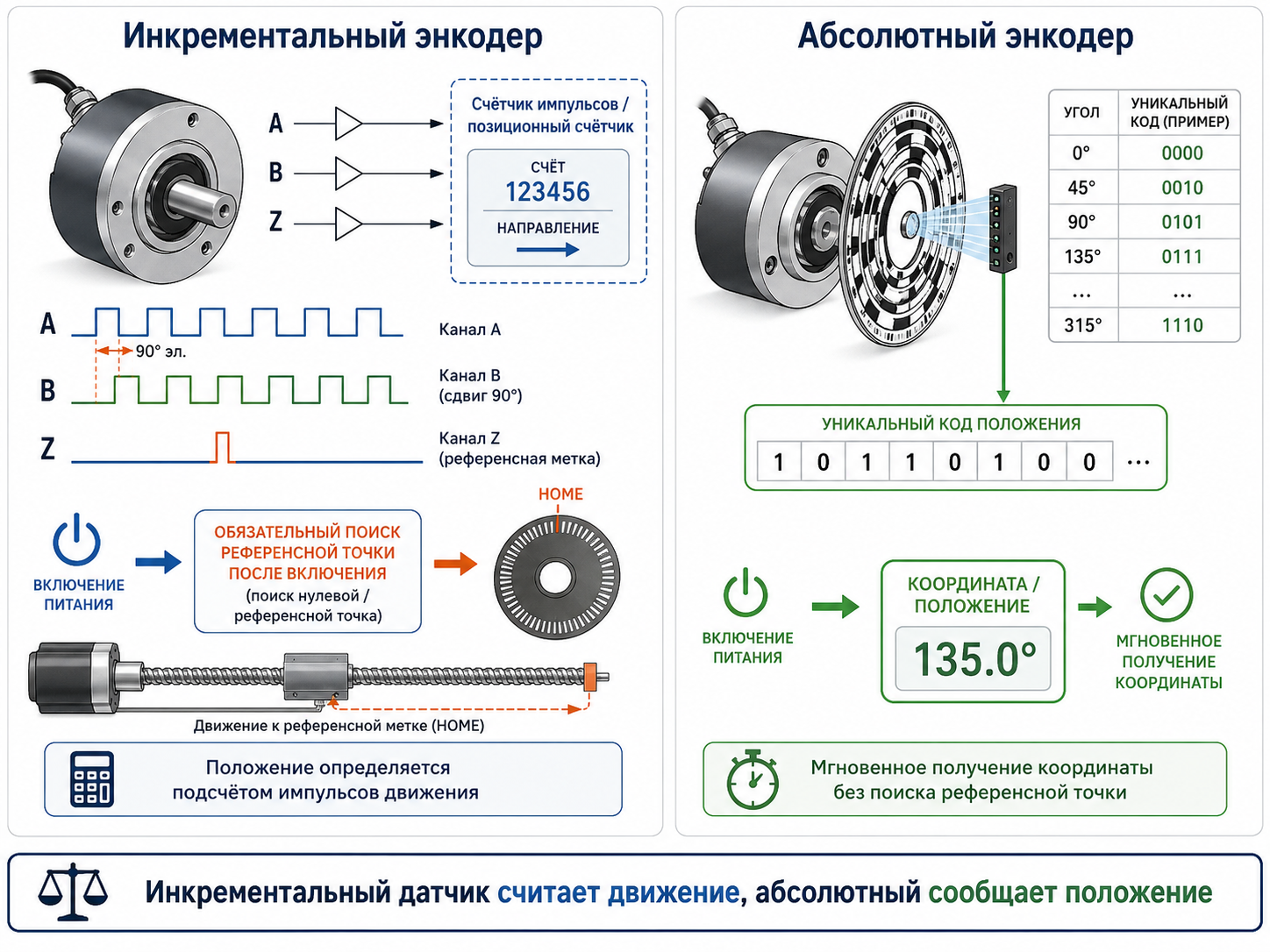

Инкрементальный или абсолютный: что выбрать

Абсолютность не означает автоматическую «максимальную точность». Энкодер может выдавать большой разрядный код, но итоговая погрешность будет определяться точностью шкалы, эксцентриситетом, монтажом, температурой и механикой. Разрешение показывает, насколько мелко разбит диапазон, а точность — насколько измеренное значение близко к реальному. Эти параметры нельзя подменять друг другом.

Интерфейсы и выходные сигналы

Обозначение «TTL 5 В» само по себе не гарантирует совместимость. Нужно проверить напряжение питания датчика, электрический тип выхода, наличие инверсных каналов, максимальную частоту входа, формат индекса, распиновку разъёма и допустимую длину кабеля. Ошибка в одном пункте превращает хороший энкодер в источник случайных аварий.

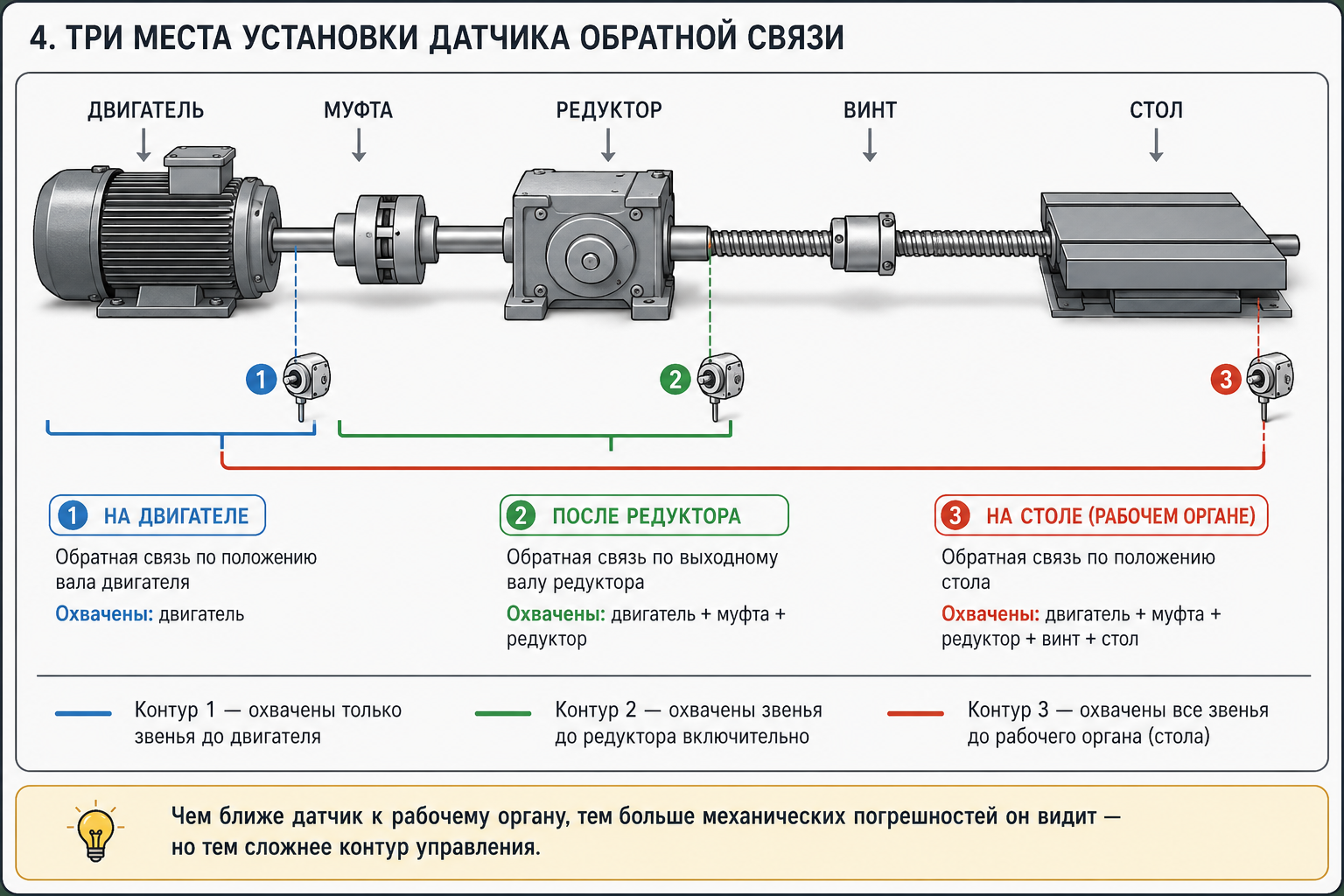

Где устанавливать датчик в кинематической цепи

Место измерения определяет, какие ошибки попадут в контур управления.

• На валу двигателя. Контроллер хорошо видит ротор и может быстро регулировать скорость, но люфт редуктора, растяжение ремня и погрешность винта остаются за пределами измерения.
• После редуктора или на ходовом винте. В обратную связь попадает часть ошибок передачи, поэтому точность по нагрузке повышается. Зазоры и деформации следующих звеньев всё ещё не учитываются.
• На рабочем органе. Линейная шкала или датчик непосредственно на нагрузке измеряет фактическое перемещение. Это наиболее информативный вариант, но он требует жёсткой механики и корректно настроенной структуры регуляторов.
• Двойная обратная связь. Датчик двигателя обеспечивает быструю стабилизацию, а датчик нагрузки компенсирует медленные механические ошибки. Подход применяется в прецизионных осях и сложных редукторных механизмах.

Как выбрать датчик обратной связи для электропривода

Подбор начинается не с каталога, а с требований к механизму. Удобно пройти девять шагов.

1. Определить регулируемую координату. Нужна только скорость, абсолютное положение ротора, линейная координата рабочего органа или одновременно несколько величин?

2. Зафиксировать режим при нулевой скорости. Должен ли привод удерживать момент и позицию без движения? Для подъёмных и роботизированных механизмов это критично.

3. Разделить разрешение, точность и повторяемость. Число отсчётов не заменяет паспортную точность и анализ механической погрешности.

4. Проверить максимальные обороты и частоту сигнала. Контроллер и входной модуль должны успевать обработать поток данных с запасом.

5. Оценить среду. Температура, вибрация, пыль, СОЖ, конденсат, мойка, взрывоопасная зона, наружная установка.

6. Согласовать интерфейс. Привод должен поддерживать выбранный формат сигнала, напряжение питания, разрядность и диагностические функции.

7. Проверить механику. Тип вала, фланец, полый или сплошной вал, допустимая несоосность, муфта, крепление корпуса, монтажное пространство.

8. Спроектировать кабельную трассу. Длина, гибкость, стойкость к маслу, работа в кабельной цепи, экранирование, разъёмы и разделение с силовыми цепями.

9. Учесть обслуживание. Доступность запасной модели, возможность диагностики, сроки поставки, необходимость калибровки и совместимость при замене.

Ориентировочная логика выбора по задаче

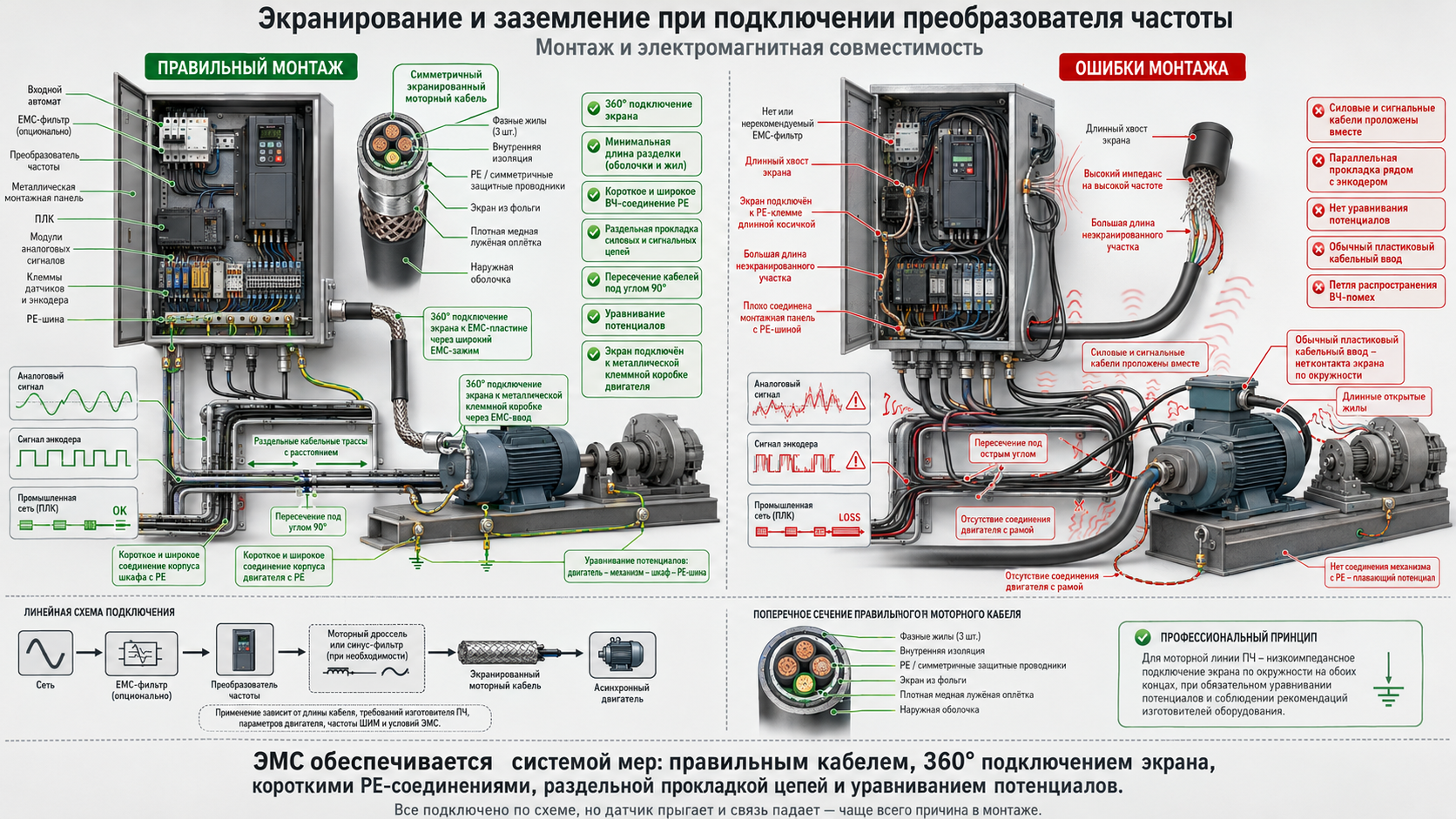

Монтаж и ЭМС: почему хороший датчик может работать плохо

В сервоприводе сигнальный кабель проходит рядом с источником широкополосных помех — инвертором и моторным кабелем с быстрыми фронтами напряжения. Поэтому качество монтажа нередко важнее лишних разрядов в паспорте энкодера.

Кабель и трасса

• Используйте кабель, рекомендованный производителем. Для дифференциальных каналов нужны витые пары с согласованной распиновкой; для подвижных участков — кабель, рассчитанный на кабельную цепь.
• Разделяйте силовые и сигнальные линии. Не прокладывайте кабель энкодера в одном жгуте с выходом частотного преобразователя. При пересечении трасс предпочтителен угол около 90°.
• Не оставляйте лишний кабель кольцами рядом с приводом. Запас укладывают по рекомендациям производителя, не создавая приёмную катушку возле силовой части.
• Сохраняйте геометрию пар до клеммы. Длинные расплетённые участки ухудшают подавление синфазных помех.

Подключение экрана

Для высокочастотных помех экран должен иметь низкоимпедансное соединение с корпусом: короткое, широкое и с контактом по окружности через EMC-зажим, металлический ввод или конструкцию разъёма. Длинная тонкая «косичка» добавляет индуктивность и ухудшает работу экрана на высоких частотах.

Количество точек подключения нельзя назначать по универсальному правилу. Во многих современных сервосистемах производитель требует соединять экран с корпусным потенциалом с обеих сторон и по большой площади; в отдельных схемах и старых приводах может быть предписано одностороннее подключение. Правильное решение — выполнять руководство конкретного привода и датчика. При проблеме разности потенциалов нужно улучшать систему уравнивания потенциалов и PE, а не самовольно разрывать экран высокочастотного сигнала.

Механическая установка

• Не передавайте несоосность на подшипники энкодера. Для датчиков со сплошным валом используют подходящую упругую или мембранную муфту, которая компенсирует допустимые осевые, радиальные и угловые смещения.
• Не превышайте паспортные нагрузки и обороты. Допуски зависят от модели; утверждение «энкодер не выдерживает никакой радиальной нагрузки» неверно так же, как и монтаж жёсткой муфтой без расчёта.
• Фиксируйте корпус штатным способом. Для полого вала применяют предусмотренный поводок или статорную муфту, не создавая паразитных усилий.
• Соблюдайте биение и зазоры. Магнитные и безподшипниковые датчики особенно чувствительны к эксцентриситету и осевому смещению считывающей головки.
• После вмешательства выполняйте юстировку. Замена подшипников двигателя, снятие датчика или изменение муфты может потребовать настройки нуля, коммутационного угла и параметров привода.

Бездатчиковое управление: когда физический датчик не нужен

Современный преобразователь может оценивать скорость и положение по токам, напряжениям и математической модели двигателя. Для насосов, вентиляторов, конвейеров и многих общепромышленных механизмов это снижает стоимость и количество элементов, особенно если не требуется точное позиционирование и длительная работа с полным моментом на нулевой скорости.

Ограничение проявляется на малых оборотах: полезная ЭДС уменьшается, а влияние сопротивления обмоток, параметрических ошибок и шумов возрастает. Алгоритмы высокочастотной инжекции расширяют диапазон, но их возможности зависят от двигателя и привода. Для роботизированной оси, подъёма, точной синхронизации, безопасного удержания и контроля фактической координаты нагрузки прямой датчик остаётся более предсказуемым решением.

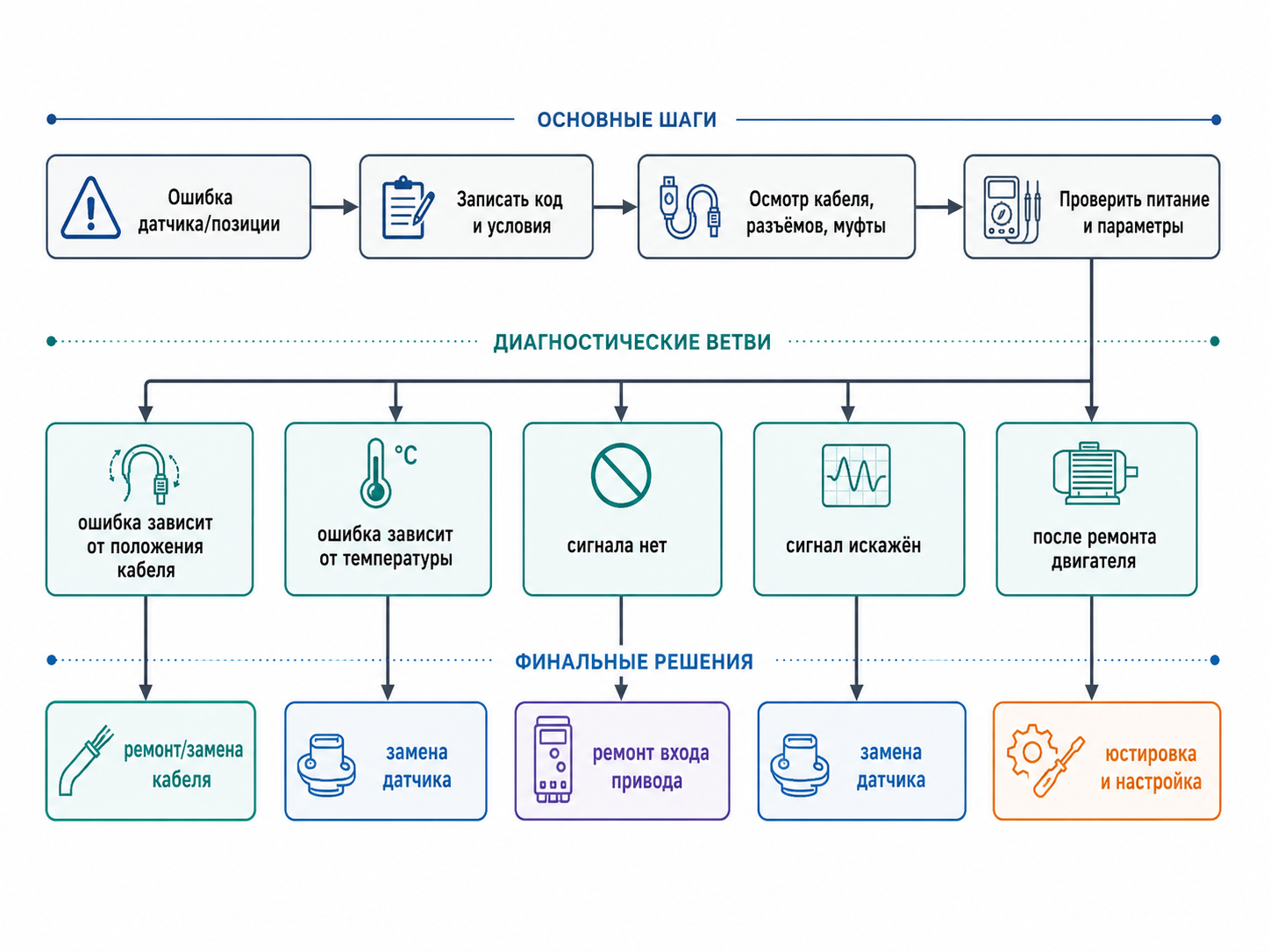

Пошаговая диагностика датчика обратной связи

Ошибка энкодера не означает, что неисправен сам энкодер. Причина может находиться в кабеле, разъёме, питании, входном модуле привода, механической муфте, параметрах или электромагнитной обстановке. Диагностика должна идти от простого и безопасного к сложному.

1. Зафиксировать условия появления ошибки

Записать код и текст аварии, а также данные журнала привода.

Определить момент появления: сразу после включения, при разгоне, на определённых оборотах, после прогрева, при реверсе или движении кабельной цепи.

Уточнить, выполнялись ли ремонт двигателя, замена подшипников, снятие датчика, переподключение разъёма или обновление параметров.

2. Выполнить визуальный осмотр

Проверить кабель на перегибы, истирание, пережатие, следы масла, нагрева и повреждения оболочки.

Осмотреть разъёмы: погнутые контакты, неполная фиксация, коррозия, загрязнение, попадание СОЖ.

Проверить крепление датчика, муфту, поводок, отсутствие проворота корпуса и нештатного люфта.

Проверить экран и его 360°-контакт, PE-соединения и разделение трасс.

3. Проверить питание и параметры

Измеряют напряжение на стороне привода и, если это предусмотрено, у датчика под нагрузкой. Допуск берут из паспорта конкретной модели — универсальные 5% подходят не для всех устройств. Одновременно проверяют выбранный тип энкодера, число импульсов, формат интерфейса, направление, контроль обрыва и параметры электронной таблички.

4. Локализовать кабельную неисправность

На остановленном и безопасно подготовленном оборудовании проверяют целостность жил, отсутствие коротких замыканий между линиями и на экран, качество контактов. Контролируемое шевеление кабеля допустимо только там, где исключено касание движущихся и токоведущих частей. Если авария связана с определённым положением кабельной цепи, наиболее вероятны усталостный обрыв жилы или дефект разъёма.

5. Оценить сигналы осциллографом или сервисным прибором

Для A/B/Z: проверяют уровни, симметрию дифференциальных каналов, форму фронтов, фазовый сдвиг, индекс и наличие выбросов.

Для Sin/Cos: проверяют амплитуды, смещение нуля, отношение каналов, искажения и шум.

Для резольвера: проверяют возбуждение и две модулированные огибающие; сравнивают с руководством привода.

Для цифрового абсолютного интерфейса: считывают диагностику штатным ПО, качество сигнала, ошибки CRC/передачи и параметры датчика.

6. Использовать метод подмены

Заведомо исправный кабель или датчик позволяет быстро разделить неисправность на «поле» и «привод». Подмена допустима только после проверки питания, распиновки и совместимости. Подключение исправного датчика к линии с ошибочным напряжением способно вывести его из строя.

7. Проверить механику и калибровку

Если сигнал электрически исправен, проверяют муфту, биение, проскальзывание, ослабление крепления, повреждение шпонки или магнита, а также нулевое положение и коммутационный угол. После ремонта двигателя датчик может быть установлен механически «ровно», но электрический ноль окажется смещён — привод будет вибрировать, греться или аварийно отключаться при пуске.

Дифференциальная диагностика по симптомам

Типичные ошибки при выборе и подключении

• Покупка только по числу импульсов. Совпадение разрешения не гарантирует совместимость интерфейса, разъёма и механики.
• Смешивание понятий точности и разрешения. Миллионы отсчётов не исправят эксцентриситет, люфт и неточную шкалу.
• Жёсткое соединение валов без допуска на несоосность. Результат — нагрузка на подшипники датчика, периодическая ошибка и сокращение ресурса.
• Прокладка рядом с моторным кабелем. Даже исправный датчик начнёт выдавать ошибки при коммутационных помехах.
• Экран через длинную «косичку». На высоких частотах такое соединение имеет заметный импеданс.
• Самовольное заземление экрана «как привыкли». Схема должна соответствовать руководству конкретного оборудования и системе уравнивания потенциалов.
• Замена датчика без настройки привода. После изменения типа, разрешения или нулевого положения требуется корректная параметризация и иногда автонастройка.
• Отказ от независимых защит. Энкодер не заменяет концевые выключатели, безопасные цепи, тормозной контроль и механические ограничители там, где они предусмотрены оценкой риска.

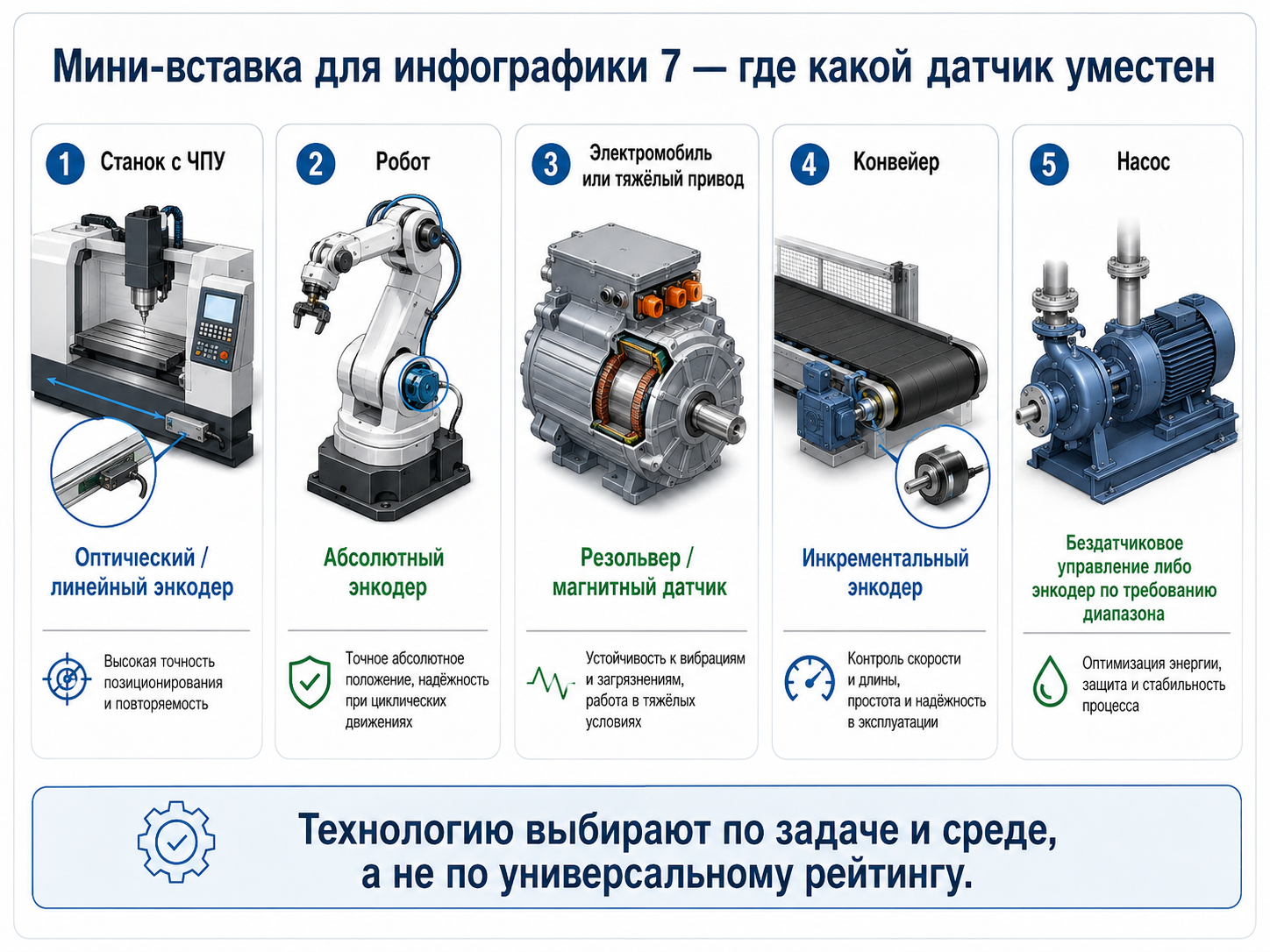

Примеры применения

Станок с ЧПУ

Моторный энкодер стабилизирует сервопривод, а линейная шкала на столе контролирует фактическое перемещение. При высокой точности учитывают тепловое расширение, карту компенсации винта и жёсткость направляющих. Установка шкалы без настройки двойной обратной связи способна ухудшить динамику вместо ожидаемого улучшения.

Конвейер и дозирование

Для стабилизации скорости часто достаточно инкрементального энкодера на валу или приводном барабане. Если нужно отмерять фактическую длину материала, датчик ставят на измерительное колесо, а не на двигатель: проскальзывание редуктора или ленты иначе останется незамеченным.

Подъёмный механизм

Абсолютная обратная связь упрощает восстановление положения после включения. Но безопасность строится не на одном энкодере: нужны корректно рассчитанный тормоз, конечные и предельные положения, контроль скорости, безопасные функции привода и независимые защитные цепи в соответствии с проектом.

Промышленный робот

В роботизированной оси датчик должен обеспечивать положение ротора сразу после включения и сохранять точность при вибрации, изменении температуры и многократных ускорениях. Дополнительно учитываются многооборотная координата, компактность, электронная табличка двигателя и диагностические возможности интерфейса.

Насос, вентилятор, компрессор

В большинстве задач регулирования расхода или давления достаточно бездатчикового векторного или скалярного управления. Энкодер добавляют, когда требуется широкий диапазон скоростей, точная стабилизация под меняющейся нагрузкой, уверенный момент на малых оборотах или синхронизация нескольких приводов.

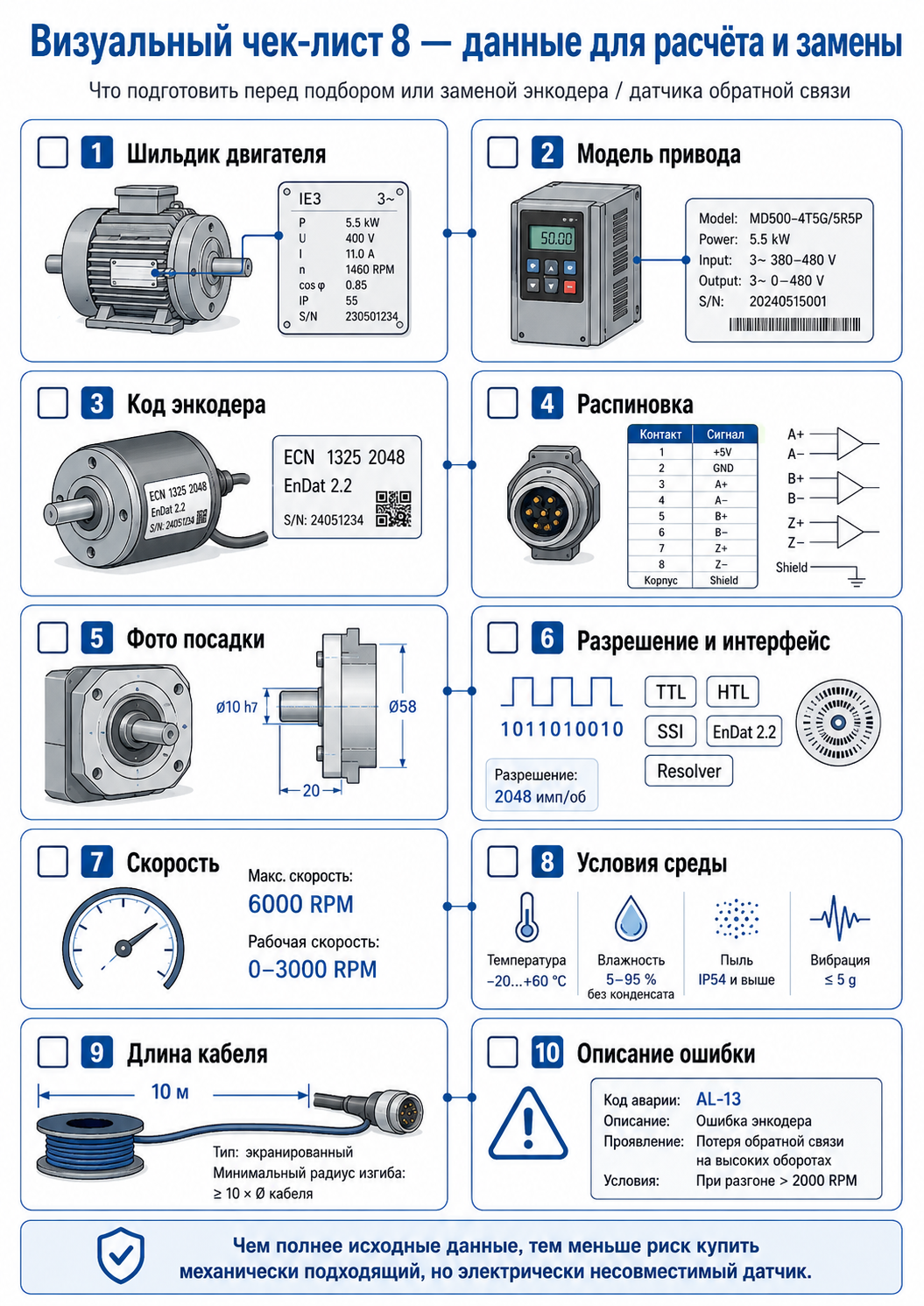

Что отправить инженеру для подбора

• Марка и модель двигателя, преобразователя и существующего датчика.
• Фотографии шильдиков, разъёмов, посадочного места и кабеля.
• Схема подключения или распиновка.
• Требуемая координата, точность, повторяемость, максимальная скорость и ускорение.
• Необходимость абсолютного положения после включения.
• Условия эксплуатации: температура, пыль, влага, вибрация, СОЖ, наружная установка.
• Длина и тип кабельной трассы, наличие кабельной цепи, соседство с силовыми линиями.
• Описание аварии и журнал событий, если задача связана с ремонтом.
• Сведения о вмешательствах: замена подшипников, ремонт двигателя, перестановка датчика, замена привода.

FAQ: частые вопросы

Можно ли заменить абсолютный энкодер инкрементальным?

Технически — иногда, но система потеряет абсолютную координату после отключения. Потребуются референсирование, изменение параметров и, возможно, логики ПЛК. Для подъёмов и роботов такая замена часто неприемлема.

Чем резольвер лучше энкодера?

Не «лучше вообще», а устойчивее в ряде тяжёлых условий. Энкодер может дать более высокую точность и расширенную диагностику, резольвер — высокую стойкость к температуре, вибрации и загрязнению. Решение зависит от объекта.

Почему привод видит ошибку энкодера только на высокой скорости?

На высоких оборотах растёт частота импульсов и требования к полосе входа, кабелю и форме фронтов. Нужно проверить максимальную частоту датчика и входа, дифференциальные пары, терминаторы, экран и качество разъёмов.

Нужно ли заземлять экран с двух сторон?

Нужно выполнять руководство производителя конкретной системы. Для многих современных сервоприводов требуется контакт с корпусом с обеих сторон и по большой площади. Одностороннее подключение встречается в отдельных схемах. Универсального правила для всех датчиков нет.

Можно ли проверить энкодер обычным мультиметром?

Мультиметр поможет проверить питание, грубый обрыв и короткое замыкание, но не покажет форму высокочастотных сигналов, фазовый сдвиг и помехи. Для полноценной диагностики нужен осциллограф, сервисный прибор или штатное ПО привода.

Почему после ремонта двигателя он дёргается, хотя энкодер исправен?

Мог измениться коммутационный угол, направление сигналов, механический ноль или фазировка. После снятия датчика и замены подшипников часто требуется юстировка и повторная настройка привода.

Когда можно обойтись без энкодера?

Когда не требуется точное позиционирование, а привод работает преимущественно на средних и высоких оборотах. Типичные примеры — насосы и вентиляторы. На малой скорости и при удержании момента возможности бездатчикового алгоритма нужно проверять по конкретной паре двигатель–привод.

Что важнее: больше импульсов или выше точность?

Для результата важны оба параметра, но они описывают разное. Разрешение определяет шаг отсчёта, точность — реальную погрешность. В системе дополнительно влияют монтаж, люфт, жёсткость и температура.

Вывод

Датчик обратной связи — не вспомогательная «опция к мотору», а часть контура управления. Ошибка выбора или монтажа проявляется не только аварией привода: она может дать дрожание оси, перегрев, потерю позиции, нестабильную скорость и ускоренный износ механики. Поэтому подбирать нужно всю цепочку целиком — измеряемую координату, технологию датчика, интерфейс, кабель, место установки, механику и алгоритм регулятора.

ООО ИК «ЭЛТЕКО» выполняет проектирование и модернизацию систем электропривода и АСУ ТП, подбор датчиков обратной связи, разработку схем подключения, программирование ПЛК/HMI/SCADA и пусконаладочные работы. Для технической проработки направьте данные двигателя и привода, схему, фотографии оборудования и описание требуемого режима.

Примечание: перечень приведён как ориентир. При публикации и проектировании следует использовать актуальные руководства конкретных моделей оборудования.
