Вступление: почему о ПЛК стоит говорить человеческим языком

Программируемый логический контроллер, или ПЛК, часто выглядит скромно: небольшой модуль на DIN-рейке, несколько клемм, светодиоды, порт связи. Но именно этот модуль может управлять насосной станцией, сушильным комплексом, конвейером, вентиляцией, линией дозирования, системой водоподготовки или целым технологическим участком.

Если говорить без учебникового тумана, ПЛК — это промышленный «организатор процесса». Он собирает информацию с датчиков, сравнивает ее с заданными условиями, выполняет алгоритм и выдает команды исполнительным механизмам. То есть не просто включает лампочку, а понимает: когда можно включить насос, когда нельзя, что делать при аварии, как показать оператору состояние объекта и какие события записать в журнал.

В этой статье разберем ПЛК так, чтобы было понятно и начинающему электрику, и инженеру АСУ ТП, и снабженцу, которому нужно не просто купить «какой-нибудь контроллер», а не привезти на объект красивую, но бесполезную коробку.

Что такое программируемый логический контроллер

Программируемый логический контроллер — это электронное промышленное устройство, предназначенное для управления машинами, механизмами и технологическими процессами по заранее заданной программе. Его задача — работать в реальном времени: быстро принимать сигналы, обрабатывать их и формировать управляющие команды.

В автоматизированной системе ПЛК обычно находится между «полем» и оператором. Поле — это датчики, кнопки, концевики, частотные преобразователи, клапаны, пускатели, задвижки, реле и другое оборудование. Оператор — это человек, который видит состояние процесса на HMI-панели или SCADA и управляет установкой в разрешенных режимах.

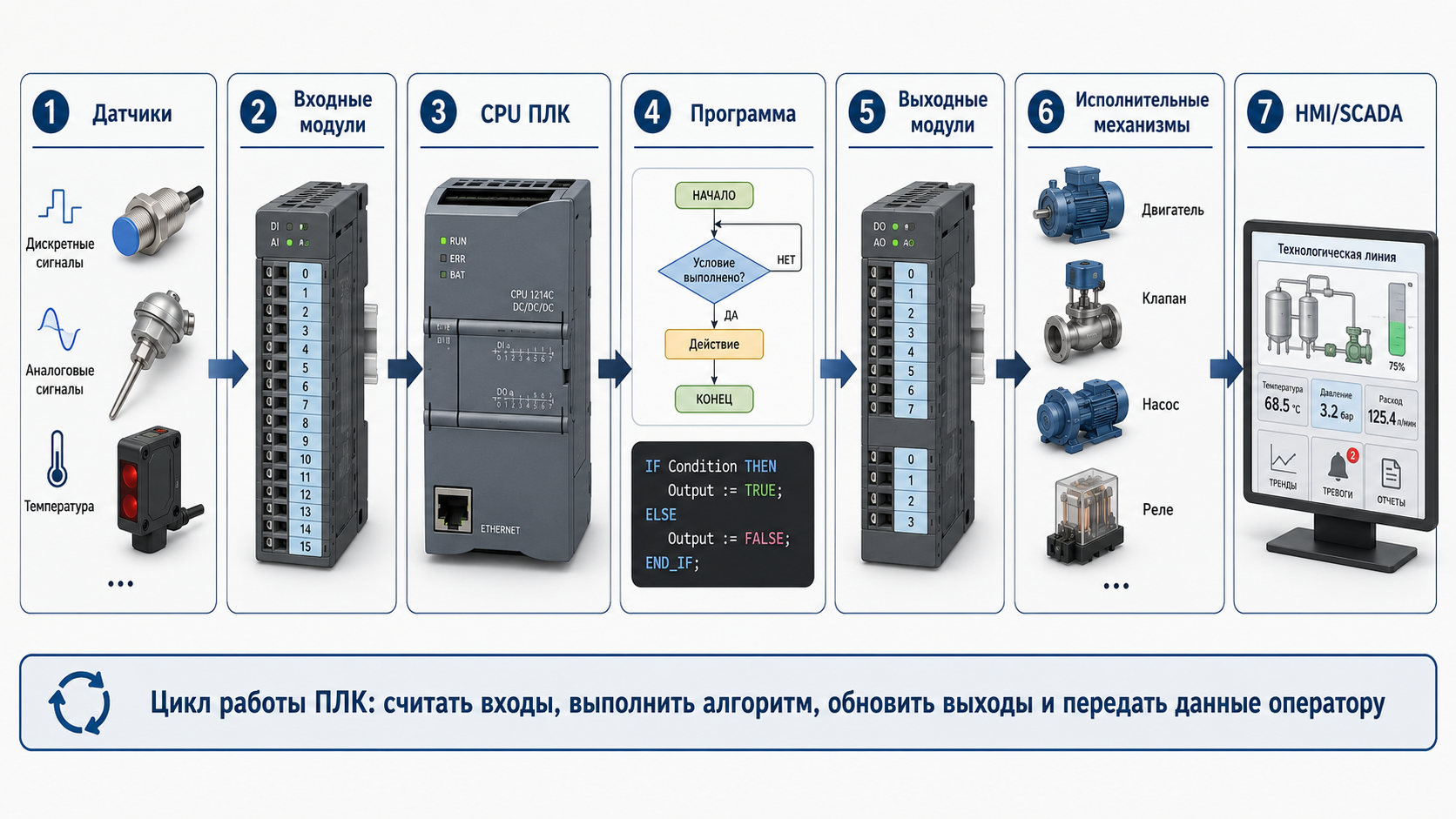

Классическая логика работы выглядит так:

·         датчик передал сигнал: например, уровень в емкости достиг верхней отметки;

·         ПЛК считал входной сигнал и проверил условия алгоритма;

·         программа определила, что насос нужно остановить, задвижку закрыть, а на панель вывести сообщение;

·         выходной модуль ПЛК подал команду на реле, контактор, частотный преобразователь или клапан;

·         событие записалось в журнал, чтобы обслуживающий персонал потом не занимался гаданием на клеммнике.

От обычного компьютера ПЛК отличается промышленной направленностью. Он рассчитан на длительную автономную работу, помехи, вибрации, перепады температуры, неидеальное питание и круглосуточный режим. Офисный компьютер в таких условиях быстро попросился бы в отпуск, а ПЛК именно для этого и создавался.

ПЛК простыми словами: чем он полезен на объекте

Главная польза ПЛК — он превращает набор разрозненных устройств в управляемую систему. Без контроллера оборудование может быть собрано правильно по силовой части, но работать будет «по месту»: кнопка нажата — мотор включился, лампа загорелась, реле щелкнуло. С ПЛК появляется логика: последовательность, защита, автоматический режим, диагностика, архив аварий и возможность интеграции с верхним уровнем.

В промышленности это особенно важно. Насос нельзя включать при сухом ходе. Дробилку нельзя запускать без готовности аспирации. Конвейер нельзя оставить работать, если следующая линия остановлена. Задвижку нельзя считать открытой только потому, что команда на открытие ушла: нужно получить обратную связь по положению. Вот здесь ПЛК и показывает свой характер — спокойный, быстрый и без лишних эмоций.

ПЛК нужен там, где требуется:

·         автоматическое управление оборудованием по заданному алгоритму;

·         обработка сигналов от датчиков температуры, давления, уровня, вибрации, расхода, положения;

·         местный, дистанционный и автоматический режимы управления;

·         блокировки, аварийные остановы и защита оборудования;

·         визуализация параметров на панели оператора;

·         передача данных в SCADA, диспетчерскую или систему учета;

·         архивирование аварий, трендов и действий оператора.

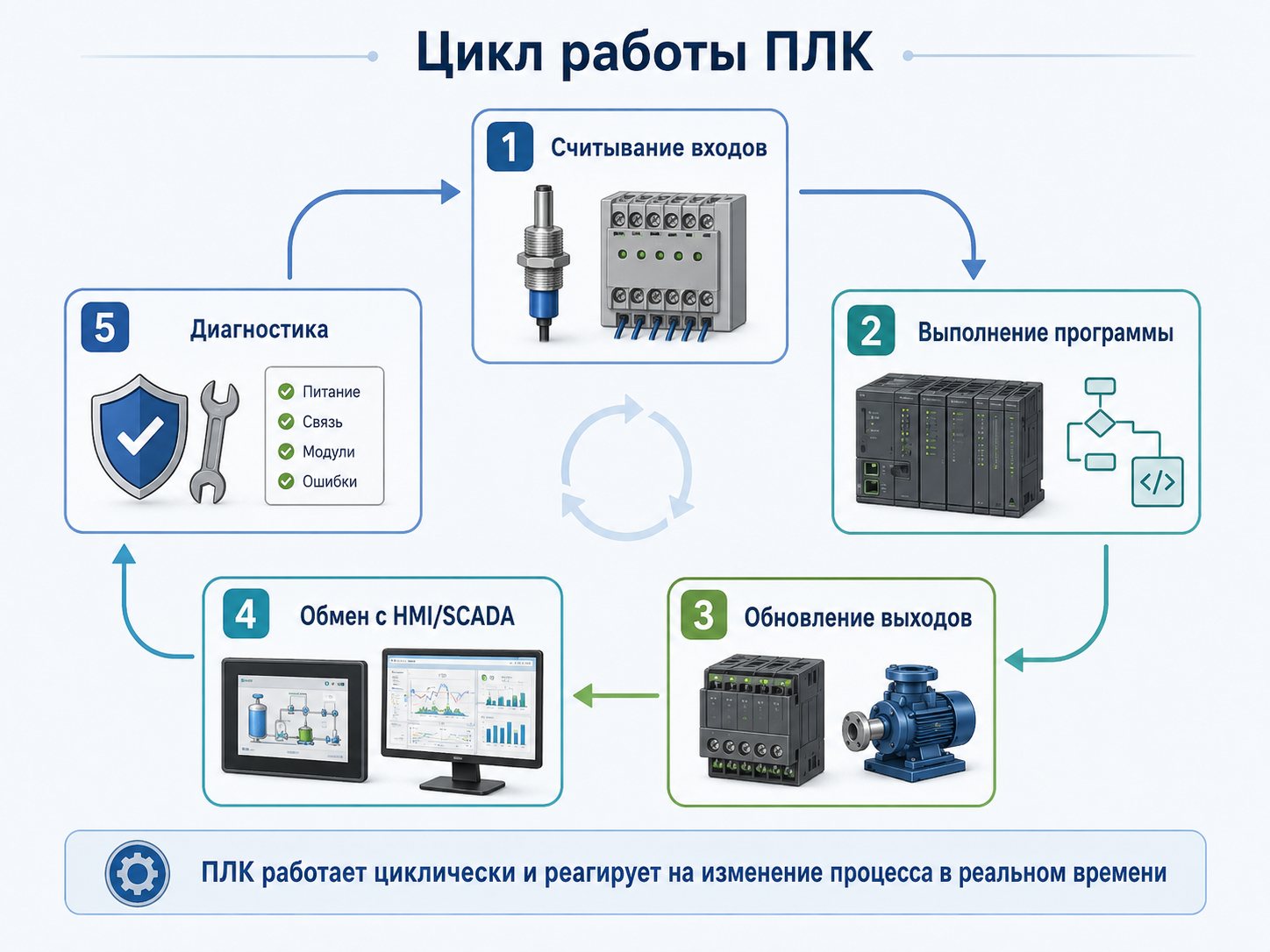

Как работает ПЛК: цикл сканирования

Большинство ПЛК работают циклически. Это значит, что контроллер раз за разом выполняет один и тот же набор действий. Такой цикл часто называют циклом сканирования. Он может занимать миллисекунды, а для человека выглядит как «мгновенная реакция».

1.    Считывание входов. Контроллер получает состояние дискретных входов и значения аналоговых сигналов: кнопки, датчики, концевики, токи, температуры, давления.

2.    Обработка программы. ПЛК выполняет алгоритм: проверяет условия, блокировки, таймеры, счетчики, аварии, режимы, уставки и команды оператора.

3.    Обновление выходов. Контроллер формирует команды на реле, контакторы, приводы, клапаны, сигнальные лампы, сирены, частотные преобразователи и другие устройства.

4.    Обмен данными. ПЛК передает информацию на HMI/SCADA, получает команды с панели оператора, обменивается данными с приводами, удаленными модулями и другими контроллерами.

5.    Диагностика. Контроллер контролирует состояние модулей, связи, ошибок, аварийных входов и внутренних переменных.

После этого цикл повторяется. И так тысячи, миллионы раз — пока установка работает. В этом нет романтики, зато есть стабильность. А в автоматизации стабильность обычно ценится выше вдохновения.

Из чего состоит программируемый логический контроллер

ПЛК может быть компактным, когда все основные элементы находятся в одном корпусе, или модульным, когда система собирается из отдельных блоков. В проектах АСУ ТП чаще встречается модульный подход: он позволяет подобрать состав под конкретный объект, добавить резерв по каналам, подключить нужные интерфейсы и не переплачивать за лишнее.

Важно понимать: ПЛК редко управляет силовой нагрузкой напрямую. Он выдает управляющий сигнал, а реальную коммутацию выполняют контакторы, пускатели, реле, частотные преобразователи, устройства плавного пуска, клапанные острова и другие исполнительные устройства. Попытка повесить «все подряд» прямо на выход контроллера — быстрый путь к ремонту, причем не самому интересному.

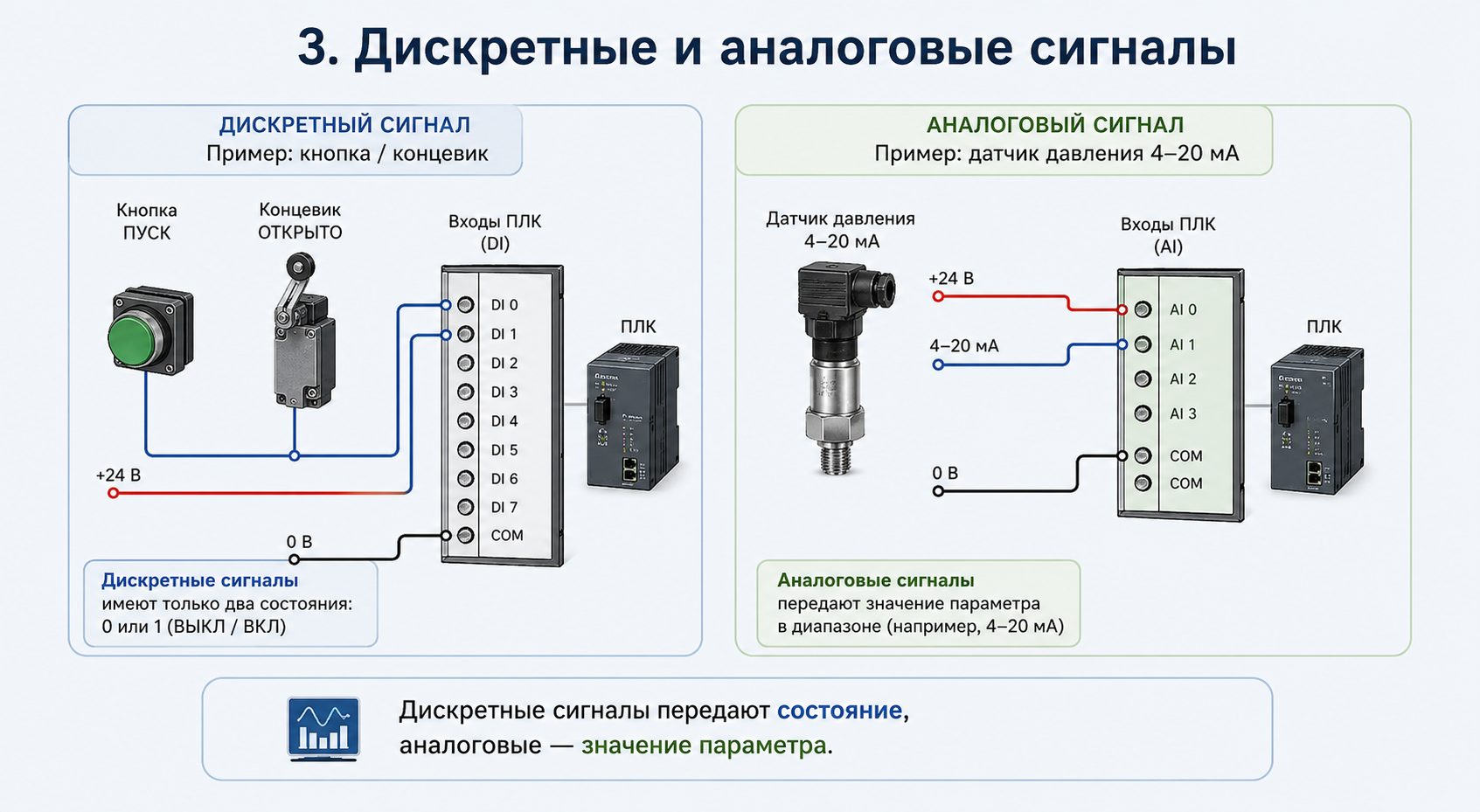

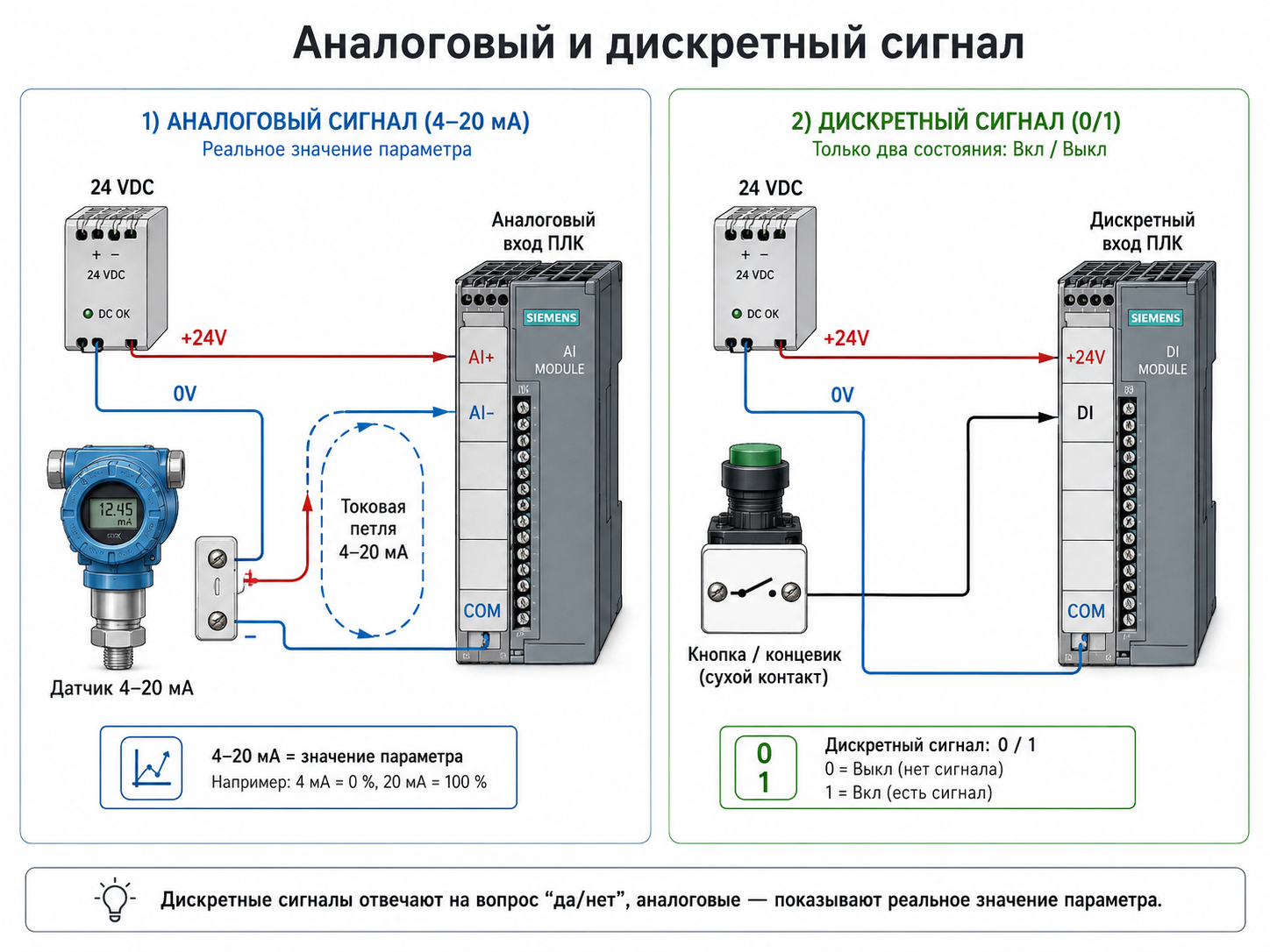

Входы и выходы ПЛК: дискретные и аналоговые сигналы

Входы и выходы — это то, через что ПЛК «общается» с объектом. Если процесс представить как организм, то входы — это органы чувств, а выходы — команды мышцам. Без входов контроллер ничего не знает о состоянии оборудования. Без выходов он ничего не может сделать.

Дискретные сигналы

Дискретный сигнал имеет два состояния: есть сигнал или нет сигнала. Например, кнопка «Пуск» нажата или не нажата, концевик задвижки сработал или не сработал, аварийный контакт замкнут или разомкнут. Такие сигналы удобны для логики включения, блокировок и аварий.

Аналоговые сигналы

Аналоговый сигнал передает значение параметра в диапазоне. Например, температура 86 °C, давление 4,2 бар, уровень 63 %, вибрация 7 мм/с. ПЛК получает сигнал от датчика, масштабирует его в инженерные единицы и использует в алгоритме управления, отображении, авариях и трендах.

На промышленных объектах часто применяются сигналы 4–20 мА, 0–10 В, термосопротивления Pt100/Pt1000, термопары, импульсные входы от счетчиков. Конкретный тип всегда определяется проектом, датчиком и требованиями к точности.

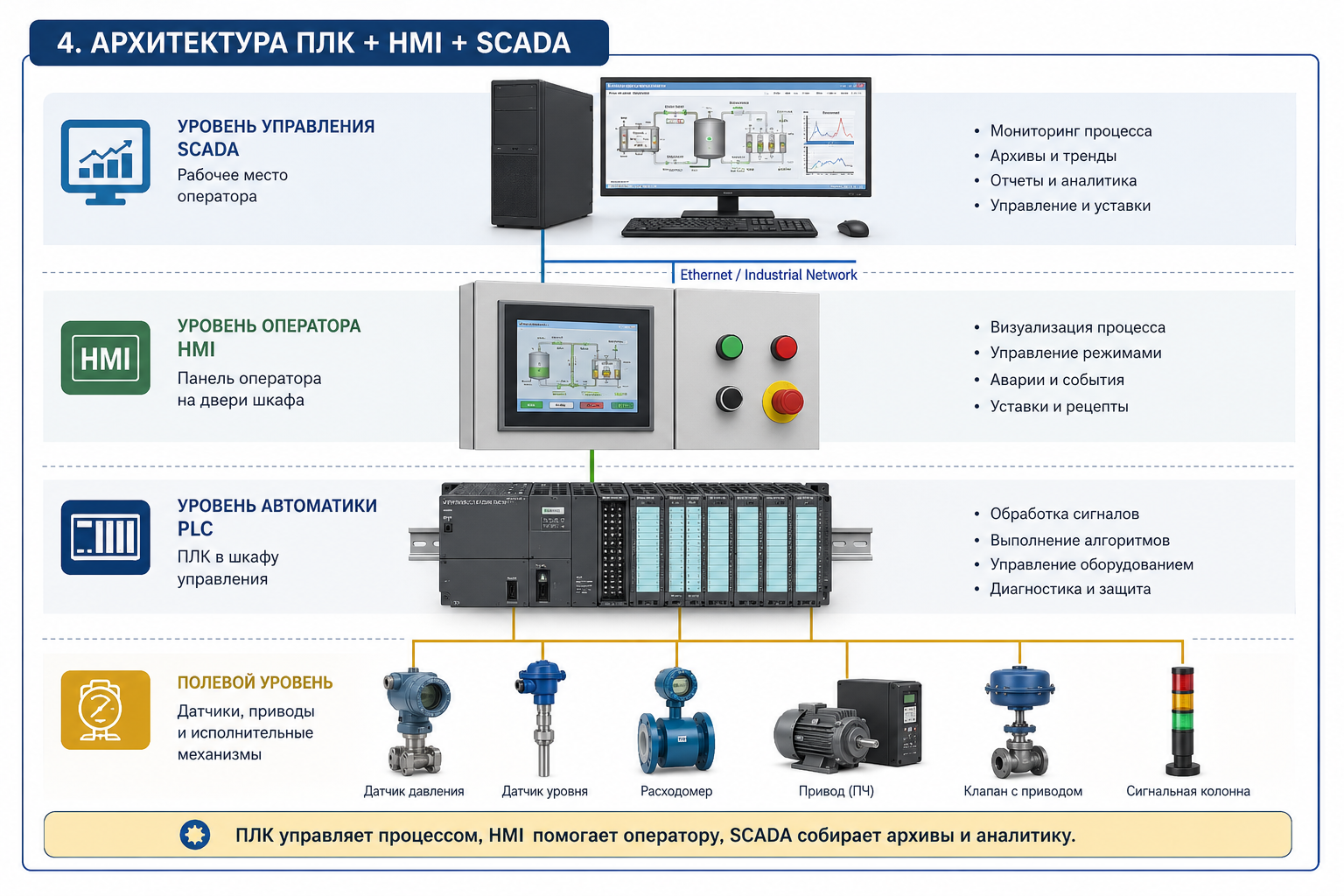

ПЛК, HMI и SCADA: кто за что отвечает

ПЛК часто путают с панелью оператора или SCADA. На практике это разные уровни одной системы.

·         ПЛК выполняет алгоритм управления и связан с датчиками и исполнительными механизмами.

·         HMI-панель дает оператору удобный интерфейс: мнемосхемы, кнопки, уставки, аварии, тренды.

·         SCADA используется для диспетчеризации, архивации, аналитики, отчетов и управления несколькими установками или объектами.

Пример: насосная станция. ПЛК контролирует уровни, давление, сухой ход, состояние насосов и задвижек. HMI показывает оператору мнемосхему и позволяет выбрать режим. SCADA собирает архивы, отображает объект на диспетчерском компьютере и помогает понять, почему ночью насос №2 запускался каждые семь минут.

Интерфейсы и промышленные протоколы

Современный ПЛК редко работает в одиночестве. Ему нужно обмениваться данными с частотными преобразователями, устройствами плавного пуска, счетчиками, удаленными модулями, панелями оператора, весовыми контроллерами, анализаторами, SCADA и другими устройствами. Для этого применяются промышленные интерфейсы и протоколы.

На практике встречаются RS-485, RS-232, Ethernet, Modbus RTU/TCP, Profibus, CAN, AS-Interface, DeviceNet, Industrial Ethernet и другие решения. Выбор зависит от оборудования, расстояний, скорости обмена, требований проекта и того, что уже есть на объекте.

Типичная ошибка — выбрать контроллер без нужного порта или протокола, а потом пытаться «подружить» его с приводами через переходники, молитвы и ночные переписки с техподдержкой. Лучше на этапе ТЗ сразу указать, какие устройства подключаются по связи, какие регистры нужны, кто является master/slave, какие данные должны уходить в HMI или SCADA.

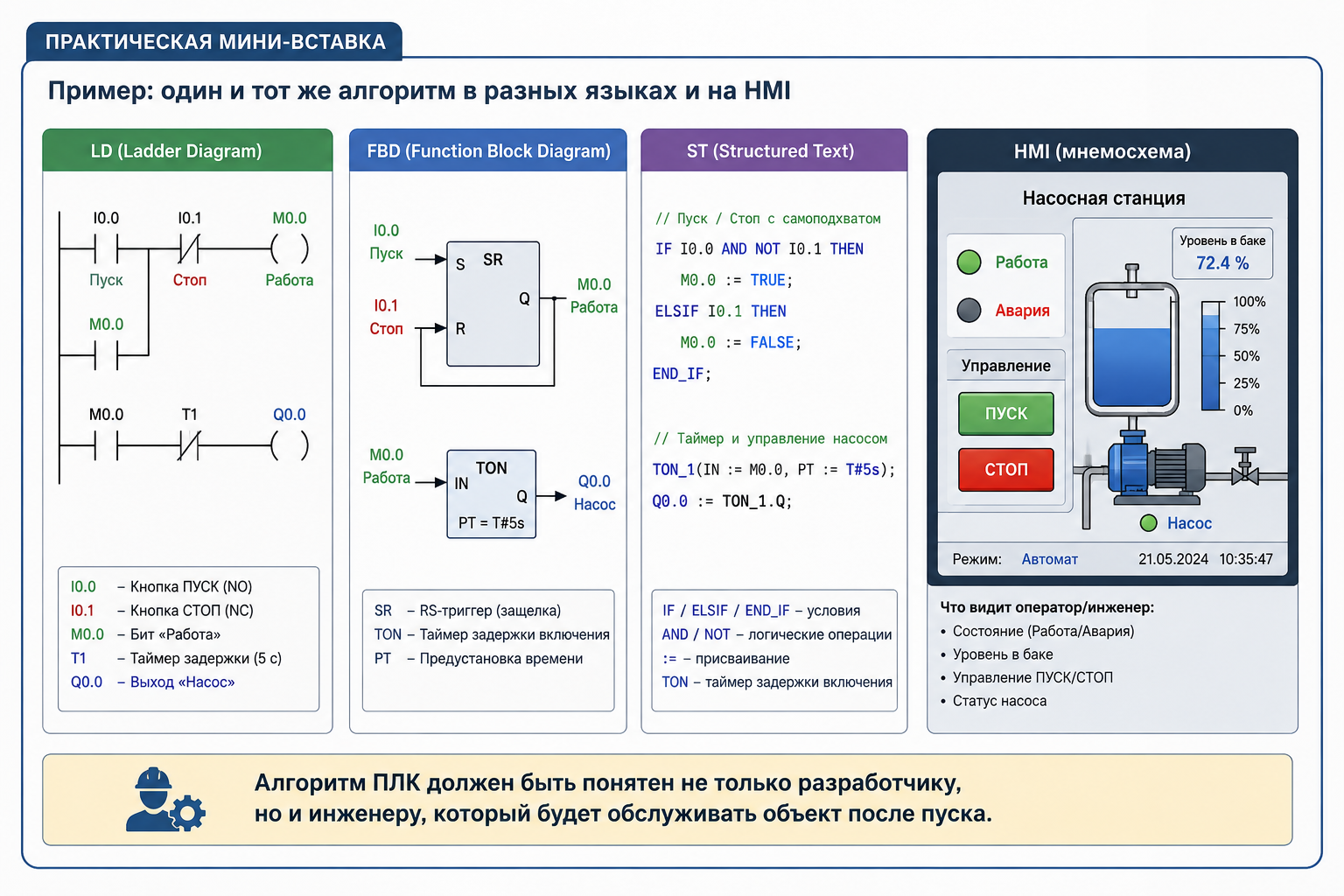

Языки программирования ПЛК

ПЛК программируются в специализированных средах. В промышленной автоматизации широко применяются языки стандарта IEC 61131-3. Они позволяют описывать как простую релейную логику, так и сложные алгоритмы управления.

Хорошая программа ПЛК — это не просто набор условий «если-то». В ней должны быть режимы, межблокировки, обработка аварий, диагностика датчиков, защита от дребезга сигналов, задержки, журналирование, удобная структура тегов и понятные комментарии. Через год после пуска за это скажет спасибо тот самый инженер, который будет искать, почему «оно вчера работало, а сегодня почему-то нет».

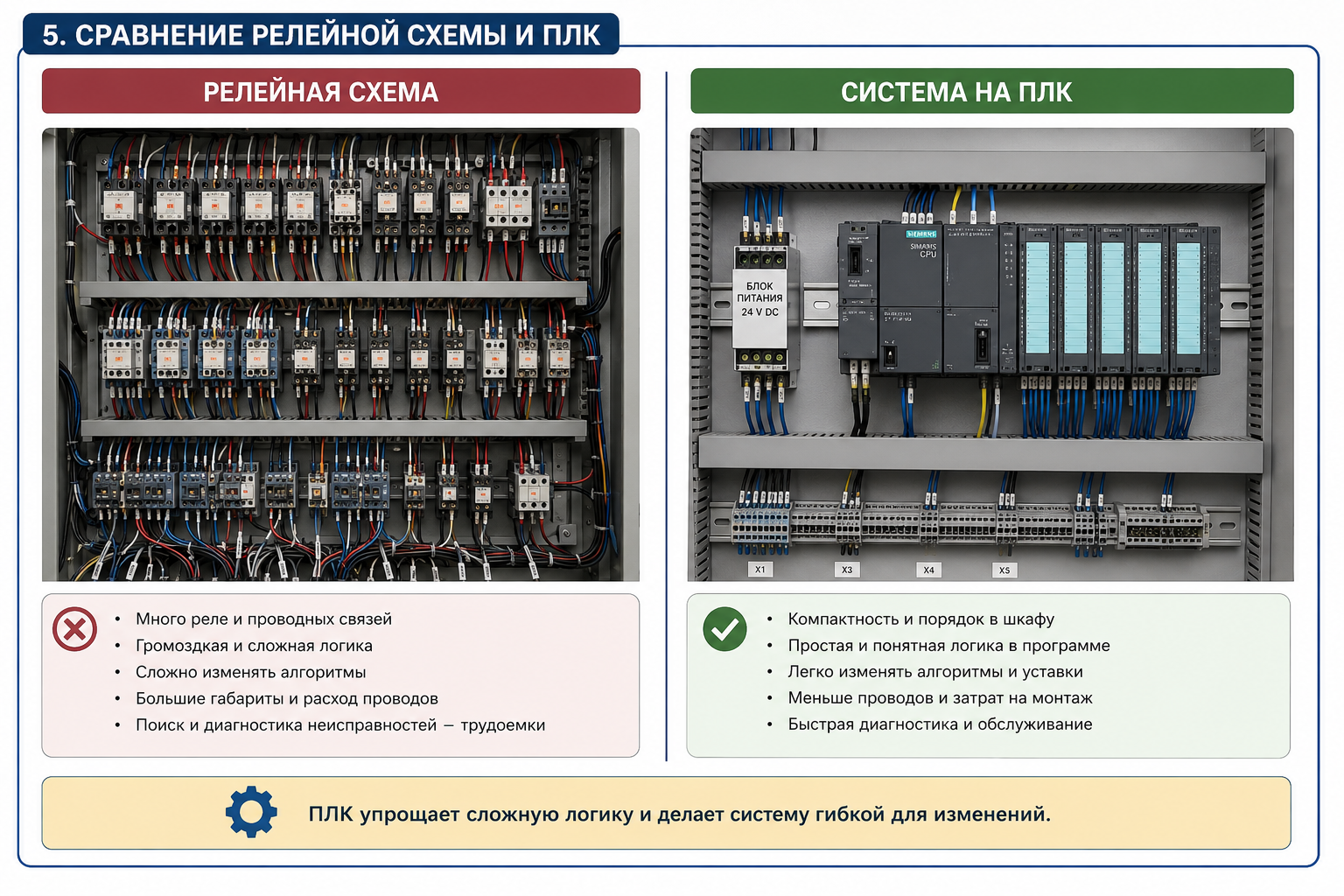

Чем ПЛК отличается от релейной схемы, микроконтроллера и компьютера

ПЛК появился как развитие релейной логики: вместо шкафов с большим количеством реле, перемычек и сложной проводной логики появилась программируемая система. Но это не значит, что реле исчезли. Они по-прежнему применяются в щитах управления, только роль логического центра чаще выполняет контроллер.

Какие бывают ПЛК

Единого «лучшего ПЛК на все случаи жизни» не существует. Есть задачи, для которых достаточно компактного контроллера или интеллектуального реле. А есть объекты, где нужны модульные системы, распределенные I/O, резервирование, быстрые счетчики, связь с приводами, SCADA и отдельные требования по безопасности.

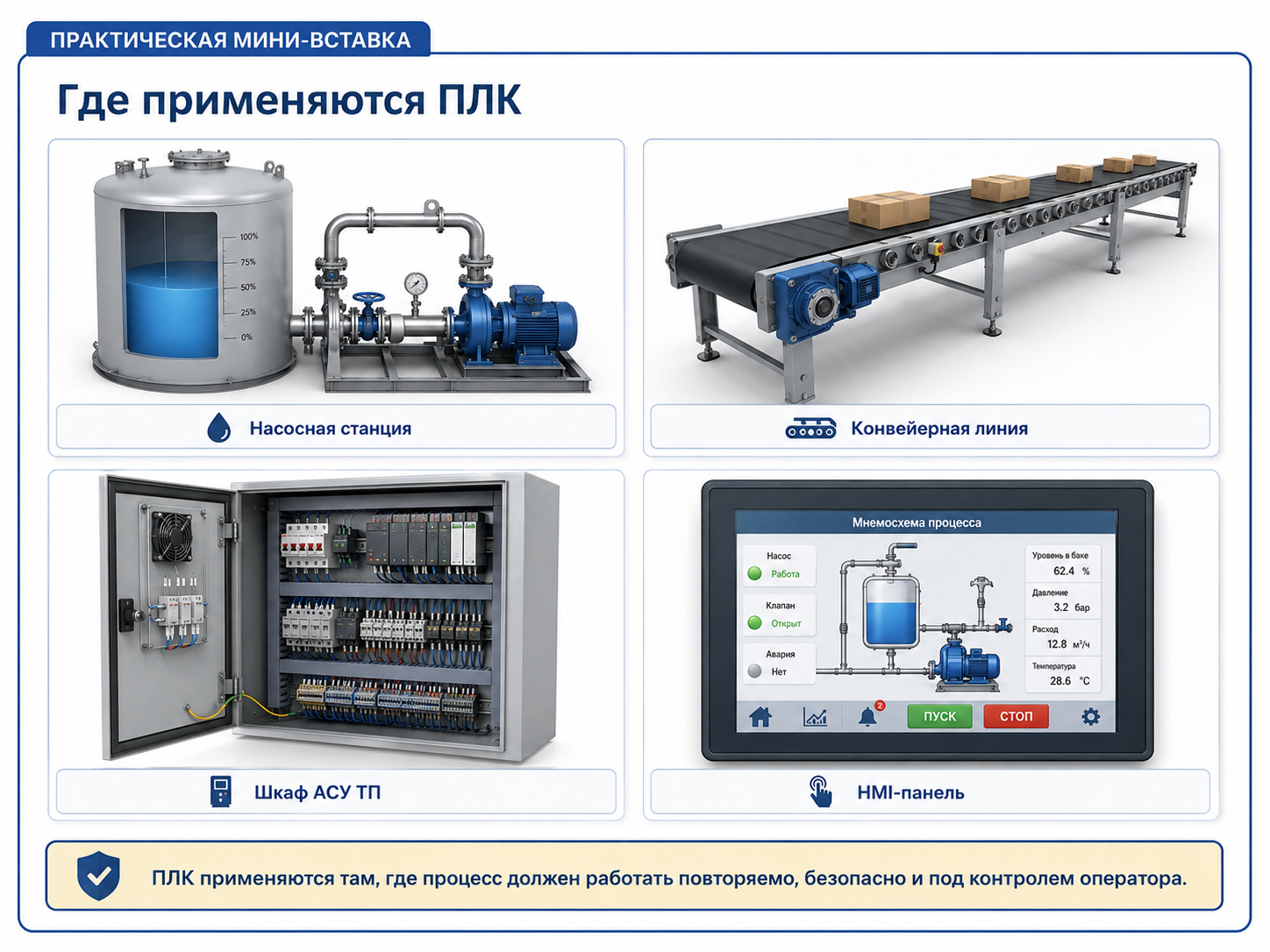

Где применяются программируемые логические контроллеры

ПЛК применяются практически везде, где есть повторяемый процесс, оборудование, датчики и необходимость управлять этим хозяйством без постоянного ручного вмешательства. Особенно они полезны там, где цена ошибки выше стоимости нормальной автоматизации.

·         Насосные станции: управление насосами, сухой ход, давление, уровни, АВР насосов, плавный пуск, частотное регулирование.

·         Вентиляция и дымоудаление: управление вентиляторами, клапанами, датчиками, режимами, сигнализацией.

·         Конвейерные линии: запуск по маршрутам, межблокировки, контроль завалов, аварийные остановы.

·         Сушильные комплексы: управление температурой, приводами, подачей материала, вытяжкой, разрежением.

·         Комбикормовые и зерноперерабатывающие производства: дозирование, рецепты, маршруты, смесители, дробилки, транспортеры.

·         Очистные сооружения и водоподготовка: насосы, воздуходувки, реагенты, уровни, расход, аварии, диспетчеризация.

·         Станки и технологическое оборудование: последовательности операций, позиционирование, защита, сервисные режимы.

·         Энергетика и щитовое оборудование: АВР, мониторинг вводов, управление секциями, сбор сигналов состояния и аварий.

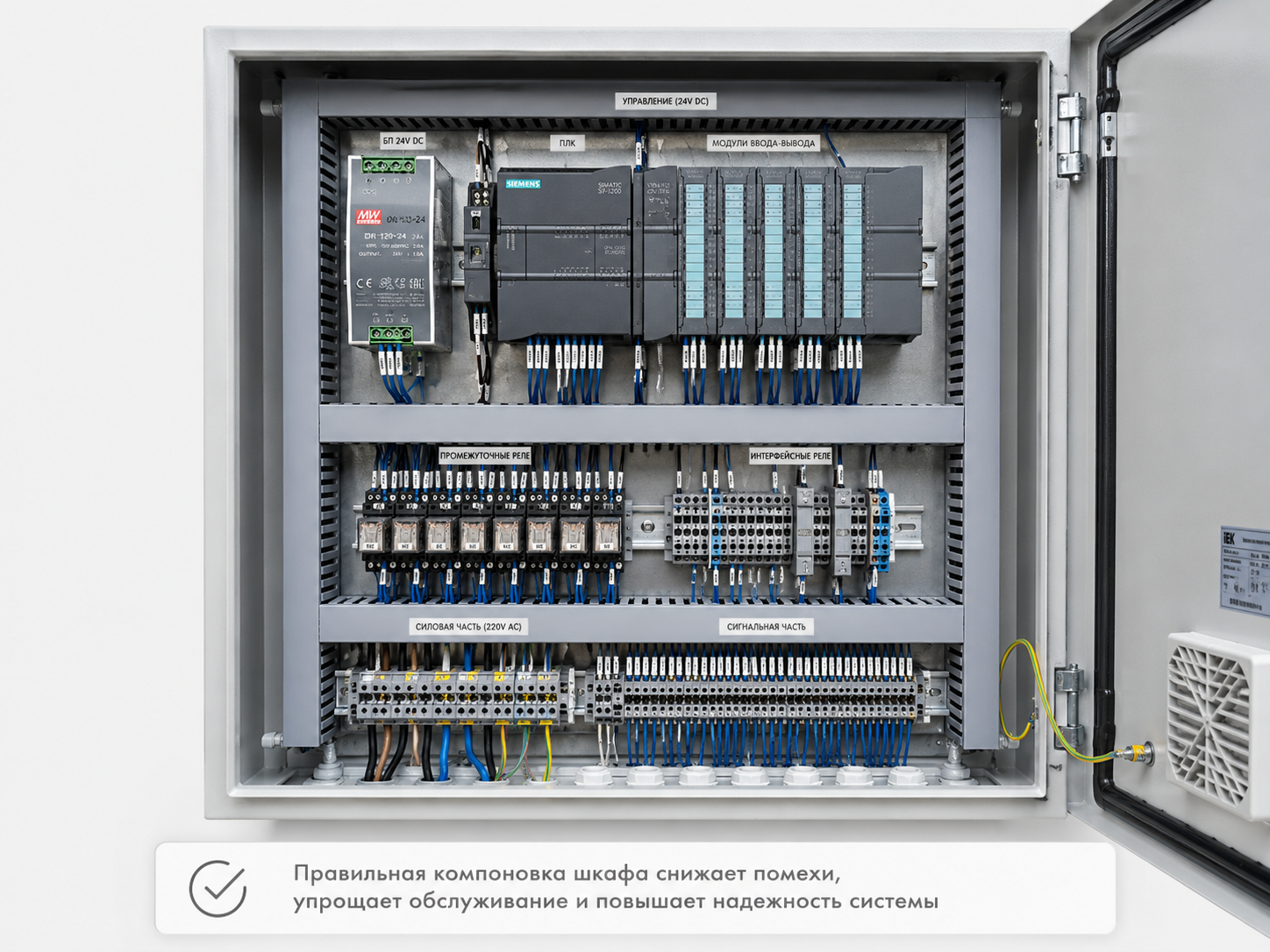

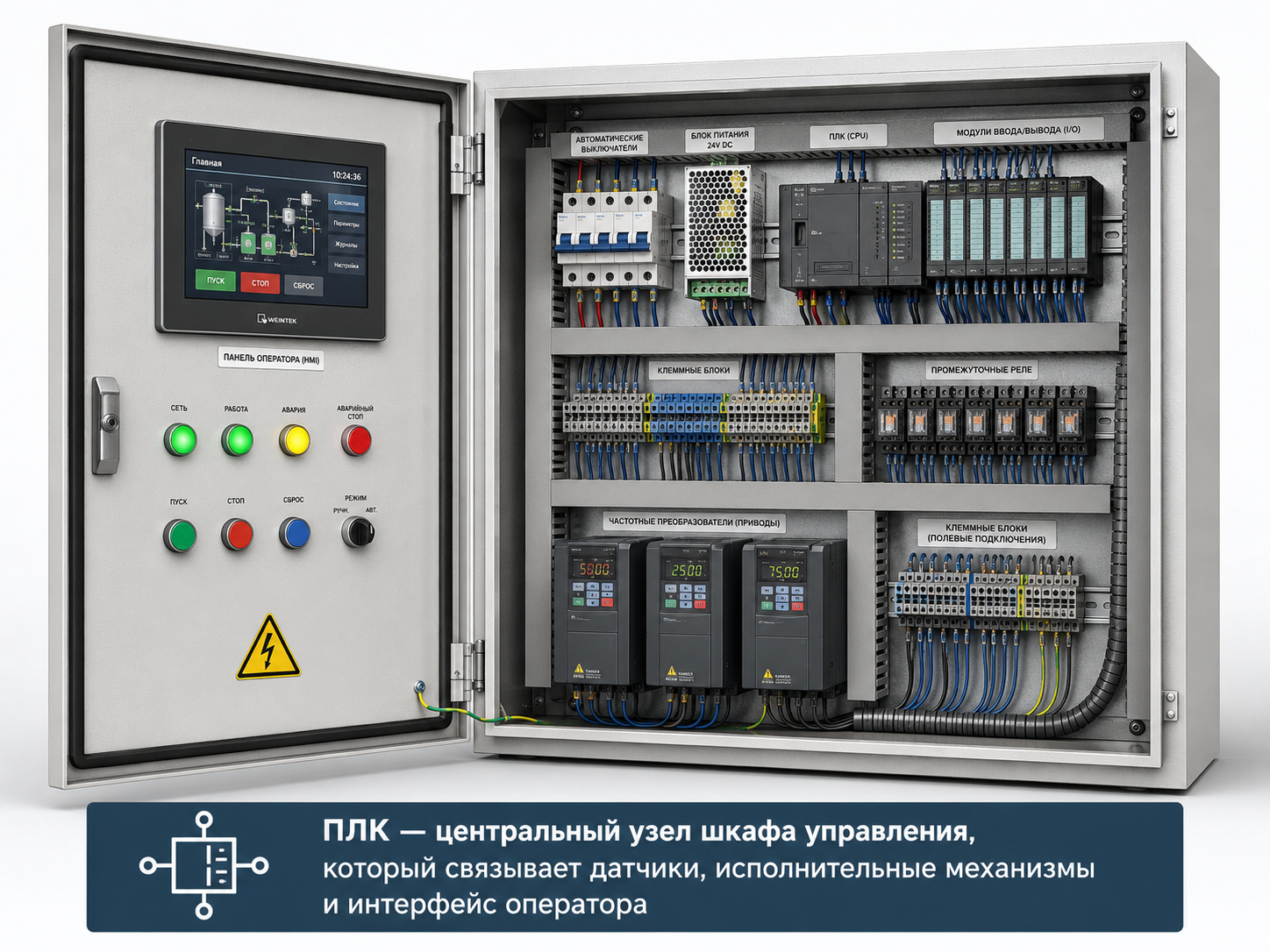

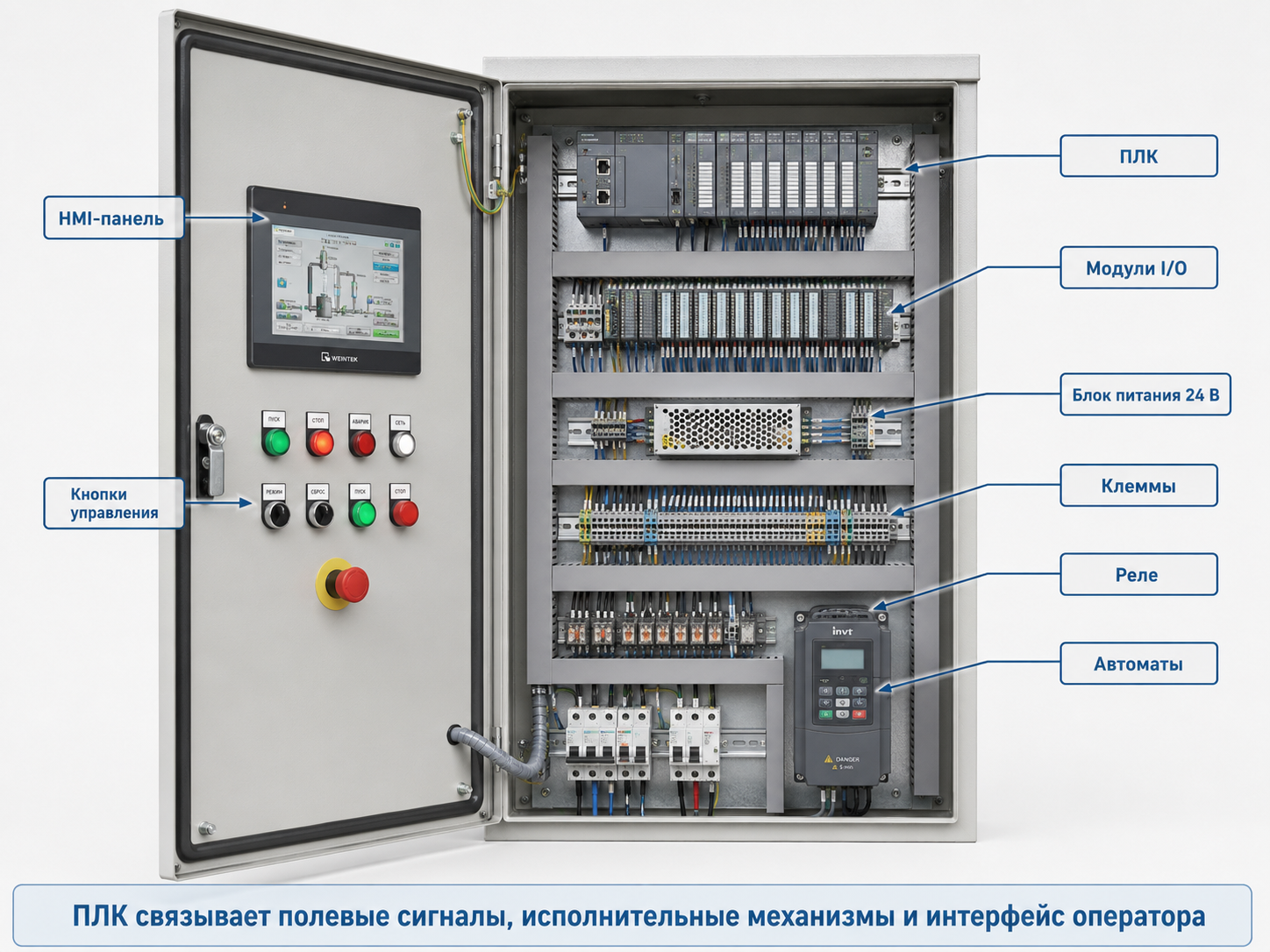

ПЛК в составе шкафа управления

Сам по себе контроллер — только часть решения. В реальном проекте ПЛК устанавливается в шкаф управления вместе с автоматами, блоками питания, реле, клеммами, модулями ввода-вывода, преобразователями интерфейсов, устройствами защиты, частотными преобразователями или устройствами плавного пуска.

От качества компоновки шкафа зависит не меньше, чем от выбора модели контроллера. Можно поставить хороший ПЛК и получить нестабильную работу из-за плохого питания, отсутствия экранирования, неправильной прокладки аналоговых цепей, перегрева, слабой маркировки или экономии на клеммах. Автоматизация не любит мелочей: она потом аккуратно возвращает их в виде аварий в три часа ночи.

В грамотном шкафу управления предусматривают:

·         разделение силовых и слаботочных цепей;

·         корректное питание 24 В DC с запасом по мощности;

·         защиту цепей управления и модулей;

·         промежуточные реле при необходимости развязки;

·         экранирование аналоговых и коммуникационных линий;

·         удобную маркировку проводов, клемм и кабелей;

·         местный режим управления и сервисные функции;

·         пространство для обслуживания и возможного расширения.

Как выбрать ПЛК для проекта

Выбор ПЛК начинается не с бренда и не с цены. Начинать нужно с технологической задачи. Что должно работать? Какие сигналы нужно принять? Чем нужно управлять? Какие аварии критичны? Нужна ли визуализация? Требуется ли обмен по Modbus, Ethernet или другому протоколу? Нужно ли расширение в будущем?

Хороший подбор ПЛК — это инженерная работа, а не гадание по прайс-листу. Ниже — практический чек-лист, который помогает быстро понять состав системы.

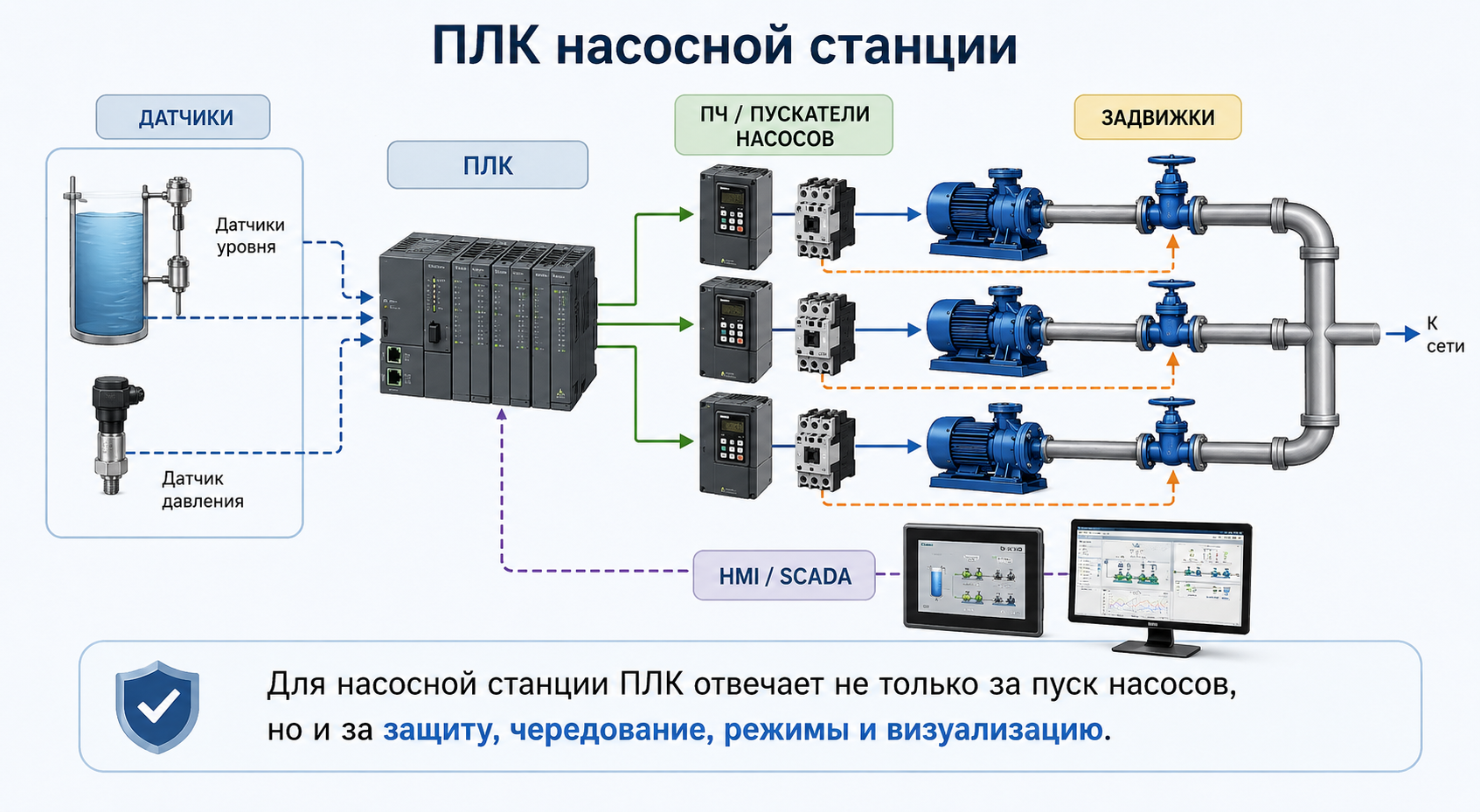

Практический пример выбора ПЛК для насосной станции

Допустим, нужно автоматизировать насосную станцию с тремя насосами, датчиком давления, датчиками уровня, задвижками, частотным преобразователем и HMI-панелью. На первый взгляд задача простая: включить насосы и поддерживать давление. Но в реальности нужно учесть режимы работы, чередование насосов, сухой ход, аварии, ручное управление, дистанционный режим, связь с ПЧ, индикацию положений задвижек и архив событий.

В таком проекте в состав ПЛК могут входить дискретные входы для аварий и обратных связей, дискретные выходы для команд, аналоговые входы для давления и уровня, интерфейс RS-485 или Ethernet для связи с частотным преобразователем и панелью оператора. Плюс резерв по каналам — потому что на объекте почти всегда находится «еще один датчик, который забыли указать».

Типовые ошибки при применении ПЛК

Ошибки в автоматизации редко выглядят эффектно на стадии закупки. Обычно они проявляются позже: на монтаже, при пусконаладке или уже в эксплуатации. Ниже — самые распространенные ситуации, которые лучше предусмотреть заранее.

Что должно быть в техническом задании на ПЛК и шкаф управления

Чтобы получить корректное коммерческое предложение и не сравнивать потом «теплое с квадратным», в запросе на шкаф управления или АСУ ТП желательно указать исходные данные. Чем лучше ТЗ, тем меньше сюрпризов в цене, сроках и функционале.

·         описание технологического процесса и режимов работы;

·         перечень оборудования: двигатели, насосы, клапаны, ПЧ, УПП, задвижки, датчики;

·         таблицу входных и выходных сигналов с типами сигналов;

·         требования к местному, дистанционному и автоматическому управлению;

·         перечень аварий, блокировок и защит;

·         требования к HMI: экраны, мнемосхемы, уставки, тренды, архивы;

·         требования к связи: Modbus RTU/TCP, RS-485, Ethernet, SCADA, диспетчеризация;

·         условия эксплуатации шкафа: помещение, температура, влажность, IP, климатическое исполнение;

·         требования к документации, маркировке, пусконаладке и обучению персонала.

Если части данных нет, это не катастрофа. Но ее нужно честно обозначить. Нормальный инженер задаст уточняющие вопросы, а не сделает вид, что все понятно. В автоматизации «примерно понятно» часто означает «точно переделаем».

ПЛК и надежность: что важно кроме программы

Надежность системы на ПЛК складывается из нескольких уровней. Программа важна, но она не спасет плохую электротехническую часть. И наоборот: идеально собранный шкаф не будет нормально работать, если алгоритм написан без учета технологических режимов.

·         Электропитание: стабильное питание 24 В DC, защита цепей, резерв по мощности блока питания.

·         Помехозащита: правильная прокладка кабелей, экранирование, заземление, разделение силовых и сигнальных цепей.

·         Диагностика: контроль обрывов датчиков, ошибок связи, аварий приводов, состояния автоматов и реле.

·         Документация: актуальные схемы, таблицы сигналов, описания алгоритмов, инструкции оператора.

·         Сервис: доступность запасных модулей, возможность подключения инженера, понятная структура проекта.

Для ответственных объектов также рассматривают резервирование питания, резервирование контроллеров, отдельные цепи аварийного останова, сетевую диагностику, архивирование и регламент обслуживания. Это не всегда нужно, но должно быть осознанным инженерным решением, а не случайной экономией.

Когда ПЛК действительно нужен, а когда можно обойтись проще

Не каждый щит управления обязан быть построен на ПЛК. Если задача совсем простая — например, включение вентилятора по одному термостату или ручное управление освещением, — иногда достаточно реле, контактора, автомата и пары сигнальных ламп. ПЛК оправдан, когда появляется алгоритм, несколько условий, режимы, диагностика, связь или перспектива расширения.

ПЛК обычно нужен, если:

·         есть последовательность операций или несколько режимов работы;

·         требуются блокировки и аварийная логика;

·         нужно обрабатывать аналоговые параметры;

·         требуется HMI, SCADA или удаленный мониторинг;

·         необходимо управлять несколькими механизмами согласованно;

·         планируется расширение системы;

·         важны архивы событий, диагностика и удобство обслуживания.

А вот если вся логика помещается в одно реле времени и один концевик, ПЛК может быть избыточен. Инженерный подход — это не «поставить контроллер везде», а выбрать решение, которое соответствует задаче, бюджету и требованиям к надежности.

Профессиональный вывод

Программируемый логический контроллер — это основа современной промышленной автоматизации. Он связывает датчики, исполнительные механизмы, оператора и верхний уровень управления в единую систему. Благодаря ПЛК оборудование работает не просто «включено/выключено», а по понятному алгоритму: с режимами, защитами, авариями, визуализацией и возможностью диагностики.

Правильно выбранный и грамотно запрограммированный ПЛК повышает надежность объекта, снижает влияние человеческого фактора, упрощает обслуживание и дает производству управляемость. Неправильно выбранный — становится источником вопросов, переделок и фразы «а почему мы сразу не уточнили протокол связи?».
