Что такое инвертор напряжения

Практическое руководство для электриков, инженеров, снабженцев и владельцев автономных систем электроснабжения

Зачем разбираться в инверторах

Инвертор встречается в источнике бесперебойного питания, солнечной электростанции, частотном преобразователе, электромобиле, сварочном аппарате и промышленной системе резервного электроснабжения. Название одно, а задачи и схемы могут различаться настолько, что сравнивать два устройства только по надписи «220 В» — примерно как выбирать электродвигатель по цвету корпуса.

Главная функция остаётся общей: получить переменное напряжение из постоянного источника. Но качество результата определяется не только номинальной мощностью. Важны форма выходного сигнала, перегрузочная способность, способ синхронизации с сетью, качество защит, тепловой режим, совместимость с аккумуляторами и характер нагрузки.

Правильно выбранный инвертор работает незаметно. Неправильно выбранный напоминает о себе шумом вентилятора, авариями по перегрузке, перегревом двигателя, нестабильной работой котла или разряженной аккумуляторной батареей.

Что такое инвертор напряжения

Инвертор напряжения — это силовой электронный преобразователь, который формирует переменное напряжение из постоянного. Источником постоянного напряжения могут быть аккумуляторная батарея, солнечная панель, выпрямитель, тяговая батарея электромобиля или промежуточное звено постоянного тока другого преобразователя.

На выходе инвертор создаёт периодически изменяющееся напряжение. Оно может быть прямоугольным, ступенчатым, с модифицированной синусоидой или близким к синусоидальному. Частота и действующее значение выходного напряжения задаются системой управления.

В бытовой резервной системе типовая задача выглядит так: 12, 24 или 48 В постоянного тока от АКБ преобразуются в 230 В, 50 Гц. В промышленном электроприводе инвертор формирует трёхфазное напряжение регулируемой частоты и амплитуды для управления двигателем. В сетевой солнечной станции он синхронизирует генерируемый ток с внешней сетью.

Как работает инвертор: поэтапно

1. На вход поступает постоянное напряжение

Инвертор получает энергию от DC-источника. В автономных системах это обычно аккумулятор, в солнечных — фотоэлектрические модули и/или батарея, а в частотном преобразователе — звено постоянного тока, сформированное входным выпрямителем.

Важно не смешивать процессы: сам инвертор не выпрямляет постоянный ток. Выпрямитель выполняет обратную операцию — преобразует переменный ток в постоянный. В состав сложного устройства могут входить оба узла, но это разные функциональные ступени.

2. Силовые ключи меняют полярность подключения нагрузки

В современной технике используются MOSFET, IGBT и другие полупроводниковые ключи. Контроллер открывает их в заданной последовательности. В однофазной мостовой схеме, или H-мосте, пары ключей поочерёдно подключают нагрузку к положительной и отрицательной полярности DC-шины. Так на выходе появляется переменное напряжение.

Ключи работают не как механический переключатель «раз в полпериода», а с высокой частотой — от нескольких килогерц до десятков и сотен килогерц в отдельных каскадах. Это позволяет управлять действующим значением напряжения и уменьшать габариты магнитных компонентов.

3. ШИМ формирует требуемую форму сигнала

Широтно-импульсная модуляция (ШИМ) изменяет длительность импульсов при почти неизменной амплитуде DC-шины. Среднее значение последовательности импульсов повторяет заданную синусоидальную кривую. Чем точнее алгоритм, выше частота коммутации и лучше фильтрация, тем меньше искажения выходного напряжения.

Для трёхфазного выхода контроллер формирует три системы импульсов, сдвинутые на 120 электрических градусов. В частотном преобразователе одновременно регулируются частота и амплитуда, чтобы двигатель развивал требуемый момент без насыщения магнитной системы.

4. Фильтры и обратная связь стабилизируют выход

Дроссели и конденсаторы подавляют высокочастотную составляющую ШИМ. Датчики напряжения, тока и температуры передают данные контроллеру. По обратной связи устройство корректирует управление, ограничивает ток и отключает силовую часть при аварии.

В сетевом инверторе добавляется контур синхронизации с внешней сетью. Он отслеживает частоту, фазу и напряжение, а также выполняет защиту от работы на отключённый участок сети. Обычный сетевой инвертор без резервного выхода при пропадании сети, как правило, не продолжает питать дом, даже если солнце светит: это требование безопасности, а не недостаток программного обеспечения.

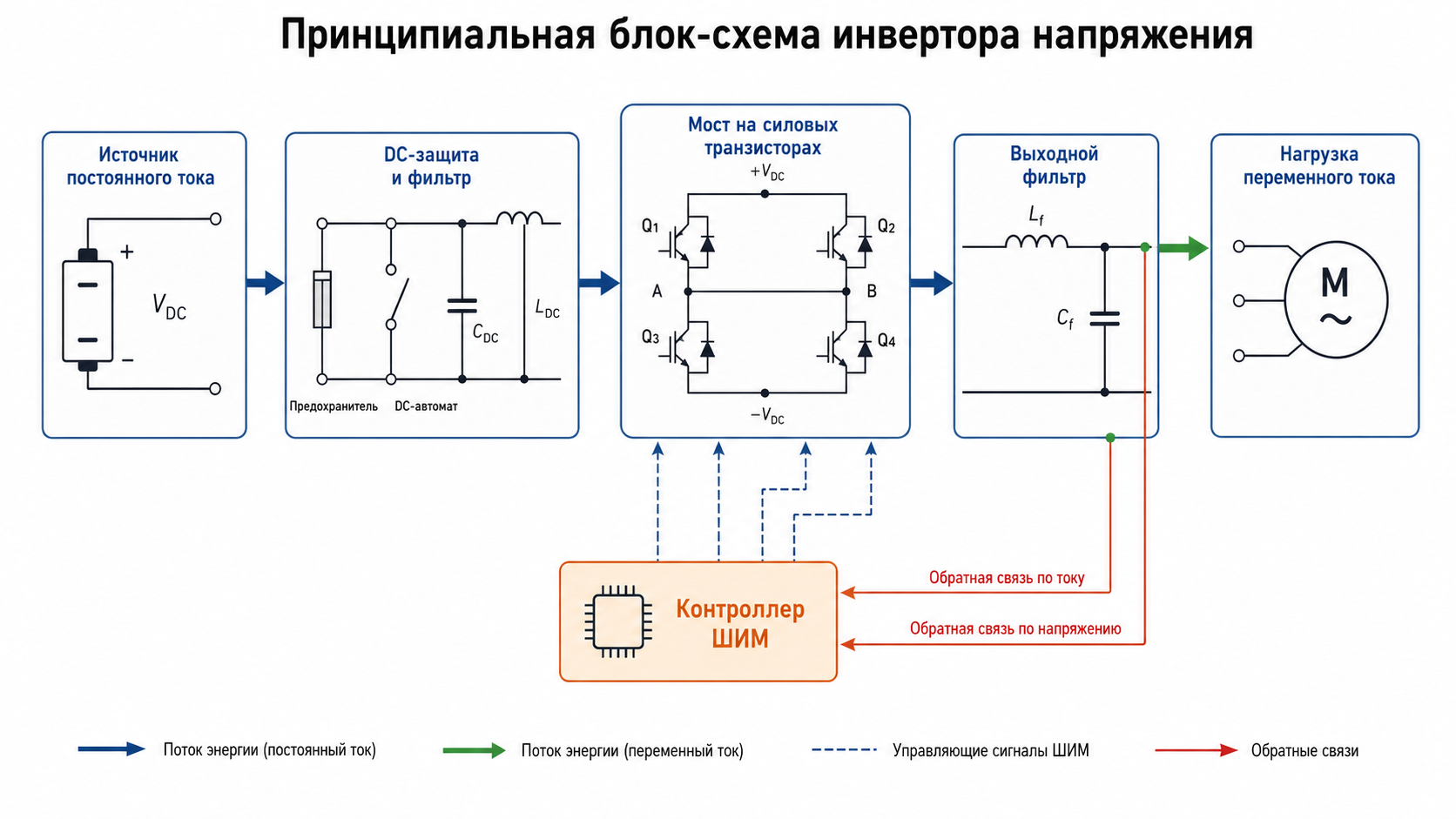

Из чего состоит инвертор

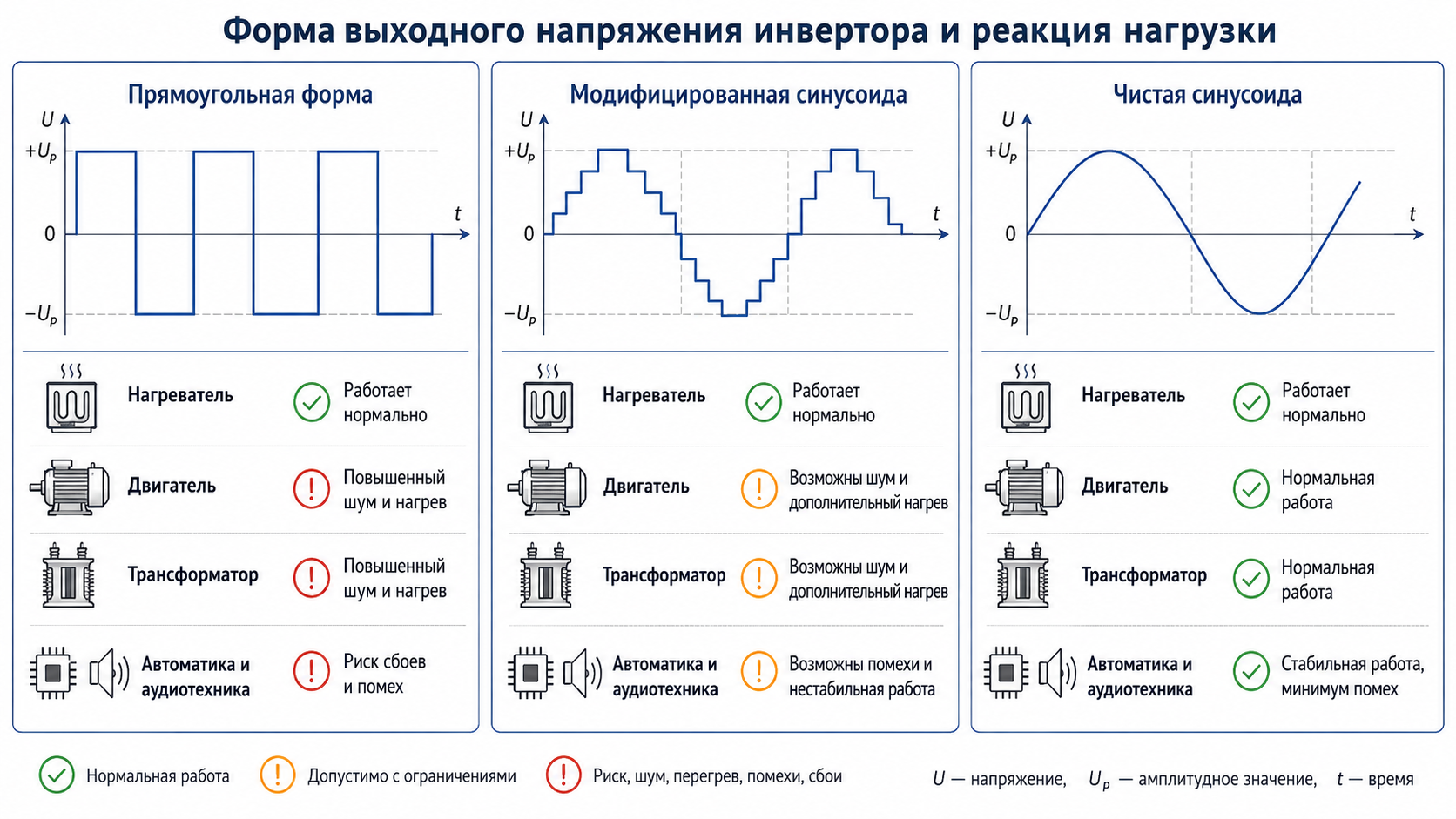

Форма выходного напряжения: почему это важно

Надпись «230 В» не описывает форму напряжения. Для нагревателя это часто не критично, а для двигателя, трансформатора, насоса, аудиоаппаратуры или автоматики котла качество сигнала может определять саму возможность нормальной работы.

Для ответственной нагрузки проверяют коэффициент гармонических искажений THD, стабильность частоты, отклонение выходного напряжения, поведение при нелинейной нагрузке и наличие постоянной составляющей. У двух устройств с одинаковой номинальной мощностью эти параметры могут заметно различаться.

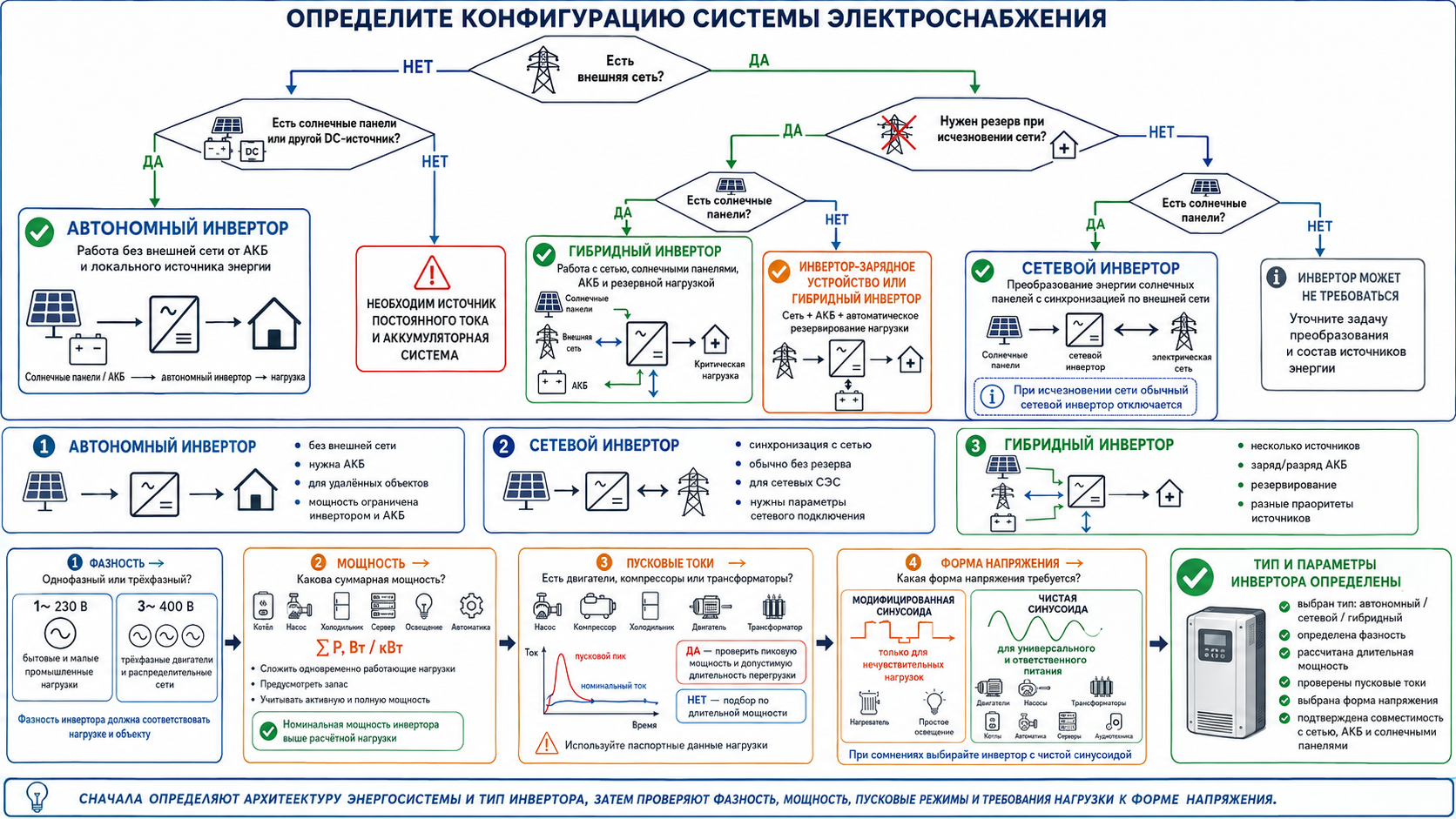

Основные виды инверторов

По отношению к внешней сети

По числу фаз

• Однофазные — обычно 230 В для бытовых и небольших коммерческих нагрузок.
• Трёхфазные — 3×230/400 В для электроприводов, промышленных объектов и трёхфазных систем генерации.
• Модульные параллельные системы — несколько силовых модулей работают совместно для увеличения мощности или резервирования N+1. Параллельная работа допустима только при предусмотренной производителем синхронизации.

По схемотехнике

Распространены мостовые и полумостовые схемы, двухтактные преобразователи, топологии с низкочастотным или высокочастотным трансформатором, а также многоуровневые инверторы. Выбор зависит от мощности, диапазона входного напряжения, требований к гальванической развязке, КПД, массе и качеству выходного сигнала.

Для пользователя название топологии обычно менее важно, чем подтверждённые характеристики. Для инженера топология определяет токи ключей, уровни напряжения, характер коммутационных потерь, требования к фильтрам и поведение при реактивной энергии нагрузки.

Инвертор, ИБП, частотный преобразователь и выпрямитель — не одно и то же

Где применяются инверторы

Источники бесперебойного и резервного питания

При исчезновении сети инвертор получает энергию от аккумуляторов и питает критические потребители: автоматику, серверы, связь, охранные системы, котельное оборудование, насосы и аварийное освещение. В online-ИБП инвертор может постоянно питать нагрузку, а сеть через выпрямитель поддерживает DC-шину.

Солнечные и ветровые электростанции

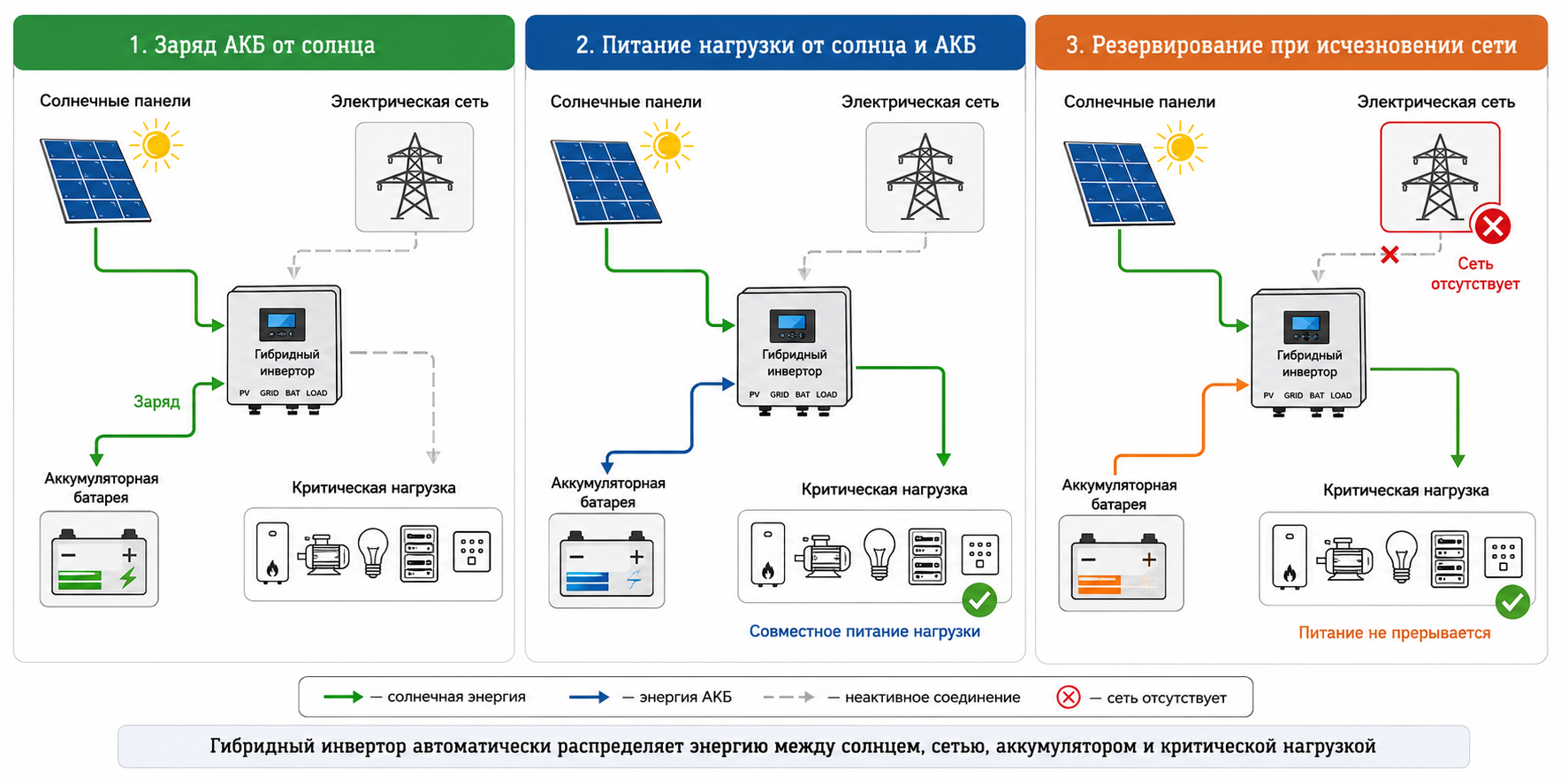

Фотоэлектрические модули вырабатывают постоянный ток. Инвертор выполняет поиск точки максимальной мощности MPPT, преобразует энергию в переменный ток и управляет обменом с сетью и аккумуляторами. Для крупных станций применяют строковые или центральные инверторы; для небольших установок — сетевые, автономные и гибридные решения.

Электропривод

Трёхфазный инвертор частотного преобразователя формирует напряжение регулируемой частоты. Это позволяет плавно запускать двигатель, менять скорость, ограничивать ток, реализовывать торможение и поддерживать технологические параметры — давление, расход, уровень или производительность.

Транспорт и мобильные системы

В электромобиле тяговый инвертор преобразует энергию батареи в трёхфазный ток двигателя и при рекуперации направляет энергию обратно в батарею. Автомобильные инверторы 12/24 В → 230 В используются для питания инструмента и электроники, но их мощность ограничена возможностями бортовой сети, проводки и генератора.

Промышленная энергетика и автоматизация

Инверторы входят в системы накопления энергии, статические преобразователи, активные фильтры, компенсаторы, электроприводы, испытательные стенды и шкафы бесперебойного питания. В таких проектах важны не только электрические параметры, но и интерфейсы Modbus, CAN, Ethernet, дискретные сигналы, удалённая диагностика и интеграция с АСУ ТП.

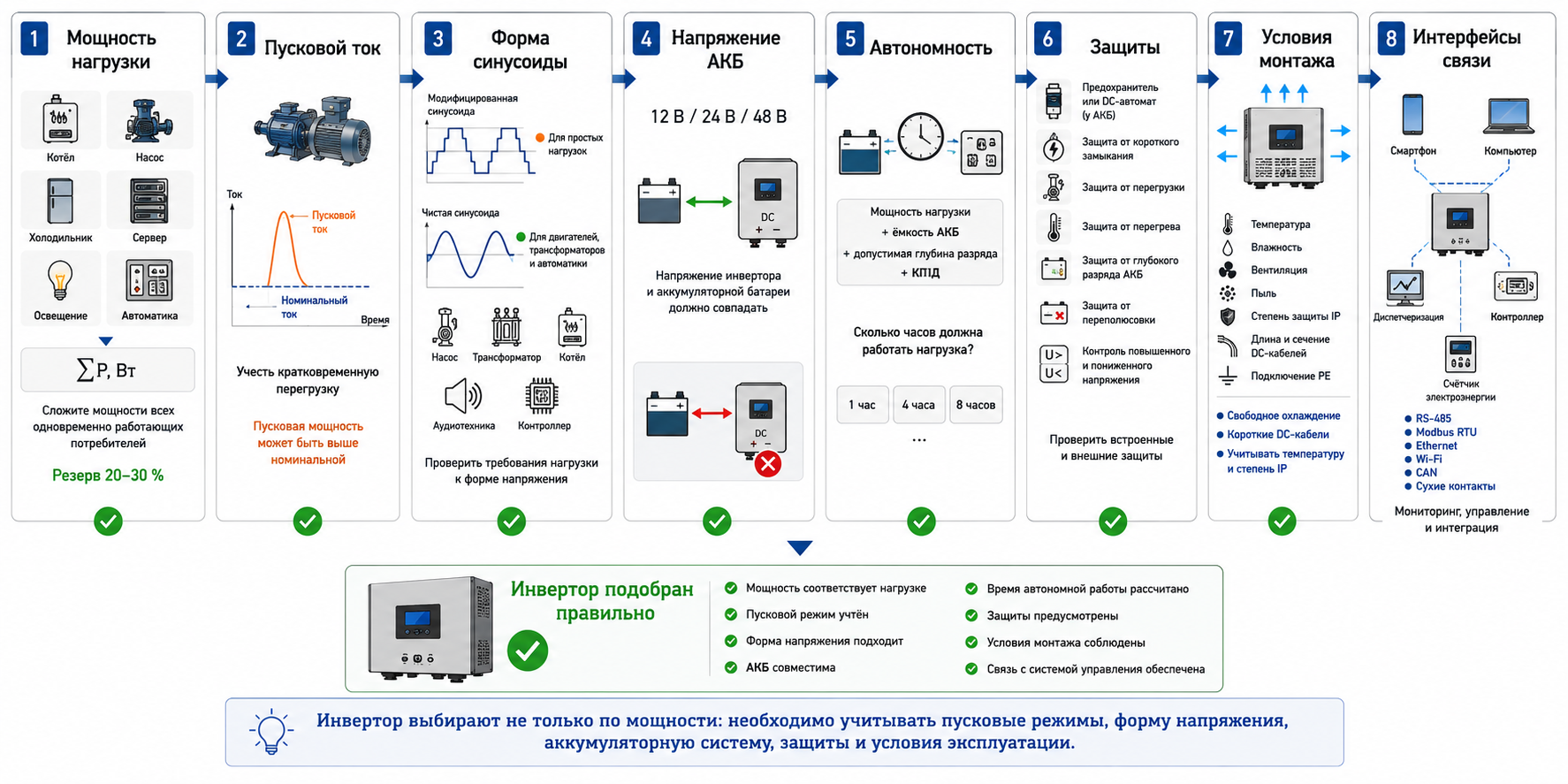

Как выбрать инвертор: инженерный алгоритм

Шаг 1. Определить состав нагрузки

Составьте перечень всех потребителей, которые должны работать одновременно. Для каждого укажите номинальную мощность, пусковой ток, коэффициент мощности, допустимость перерыва и требования к форме напряжения. Не складывайте мощность всей техники на объекте, если она не включается одновременно, но учитывайте неблагоприятный реальный сценарий.

• Резистивная нагрузка: нагреватели, лампы накаливания — пуск обычно несложный, но потребление постоянно высокое.
• Индуктивная нагрузка: двигатели, насосы, компрессоры, трансформаторы — возможен высокий пусковой ток и чувствительность к форме напряжения.
• Ёмкостная и нелинейная нагрузка: импульсные блоки питания, серверы, LED-драйверы — большой зарядный импульс и высокий пик-фактор тока.
• Чувствительная нагрузка: контроллеры, КИПиА, телекоммуникации, медицинское и измерительное оборудование — важны стабильность, THD, время переключения и качество заземления.

Шаг 2. Разобраться с ваттами и вольт-амперами

Активная мощность измеряется в ваттах, полная — в вольт-амперах. Для нагрузки с коэффициентом мощности меньше единицы полная мощность выше активной. Инвертор должен выдерживать и активную мощность, и ток, соответствующий полной мощности. Поэтому модель на 1000 ВА не всегда способна длительно отдавать 1000 Вт.

Для проекта используют данные паспорта производителя: номинальная активная мощность, номинальная полная мощность, допустимый ток, длительность перегрузки и мощность пуска. Универсального коэффициента запаса для всех случаев нет, но для несложной нагрузки обычно предусматривают 20–30% по длительной мощности, а пуск рассчитывают отдельно.

Шаг 3. Проверить пусковую и перегрузочную способность

Насос или компрессор может кратковременно потреблять ток в несколько раз выше номинального. Инвертор должен не просто иметь красивую строку «пиковая мощность», а выдерживать требуемое значение в течение достаточного времени. Пик на 10 миллисекунд и перегрузка на 5 секунд — совершенно разные характеристики.

Для двигателей учитывают способ пуска, механическую нагрузку, инерцию и возможный повторный запуск. Иногда экономичнее использовать отдельный частотный преобразователь или плавный пуск, чем многократно увеличивать мощность общего инвертора.

Шаг 4. Выбрать напряжение DC-шины и аккумуляторной системы

При одинаковой мощности повышение напряжения батареи снижает ток. Оценочный ток со стороны аккумулятора можно определить по выражению: I_DC ≈ P_AC / (U_DC × η), где η — КПД инвертора.

Например, при выходной мощности 700 Вт и КПД 90% ток от 12-вольтовой батареи составит около 65 А, а от 24-вольтовой — около 32 А. Поэтому системы средней и высокой мощности обычно строят на 24, 48 В или более высоком DC-напряжении: проще кабели, меньше падение напряжения и потери.

Шаг 5. Выбрать форму выходного сигнала

Для котлов, насосов, холодильников, трансформаторов, аудиотехники, измерительных приборов и ответственной автоматики разумно выбирать чистую синусоиду. Модифицированная синусоида допустима только тогда, когда производитель нагрузки прямо разрешает такой режим и риск шума, нагрева и снижения ресурса приемлем.

Шаг 6. Оценить КПД и собственное потребление

Максимальный КПД обычно указывают в выгодной точке нагрузки. Для автономной системы не менее важны КПД при 10–30% нагрузки и потребление холостого хода. Инвертор мощностью несколько киловатт, круглосуточно питающий 50-ваттную автоматику, может тратить на себя заметную долю энергии.

Шаг 7. Проверить защиты, интерфейсы и условия эксплуатации

• защита от короткого замыкания и перегрузки с понятной логикой повторного запуска;
• защита от повышенного и пониженного DC-напряжения, перегрева и обратной полярности;
• допустимая температура, высота над уровнем моря, влажность, степень защиты IP и необходимость дерейтинга;
• сухие контакты, Modbus RTU/TCP, CAN, Ethernet, журналы аварий и удалённый мониторинг;
• совместимость с конкретной химией АКБ и BMS, наличие регулируемых порогов заряда и разряда;
• сертификация, гарантия, сервис и наличие технической документации.

Пример подбора для резервного питания

Допустим, требуется резервировать автоматику котельной и циркуляционный насос: автоматика и связь — 80 Вт, котёл — 120 Вт, насос — 250 Вт. Длительная мощность составляет около 450 Вт. При запуске насос кратковременно потребляет до 900 Вт, поэтому суммарный пусковой уровень может приблизиться к 1100 Вт.

Рациональный выбор — инвертор с чистой синусоидой, длительной мощностью не менее 650–700 Вт и подтверждённой кратковременной перегрузочной способностью не менее 1,2 кВт. Для такой нагрузки предпочтительна батарейная система 24 В: токи и падение напряжения будут примерно вдвое меньше, чем при 12 В.

Оценка автономности для батареи 24 В, 100 А·ч при допустимом использовании 80% ёмкости и КПД 90%: t ≈ 24 × 100 × 0,8 × 0,9 / 450 ≈ 3,8 часа. Это ориентир. Реальное время зависит от температуры, возраста и химии батареи, мощности разряда, настроек BMS и собственного потребления инвертора. Для свинцовых батарей под высокой нагрузкой доступная ёмкость обычно ниже паспортной.

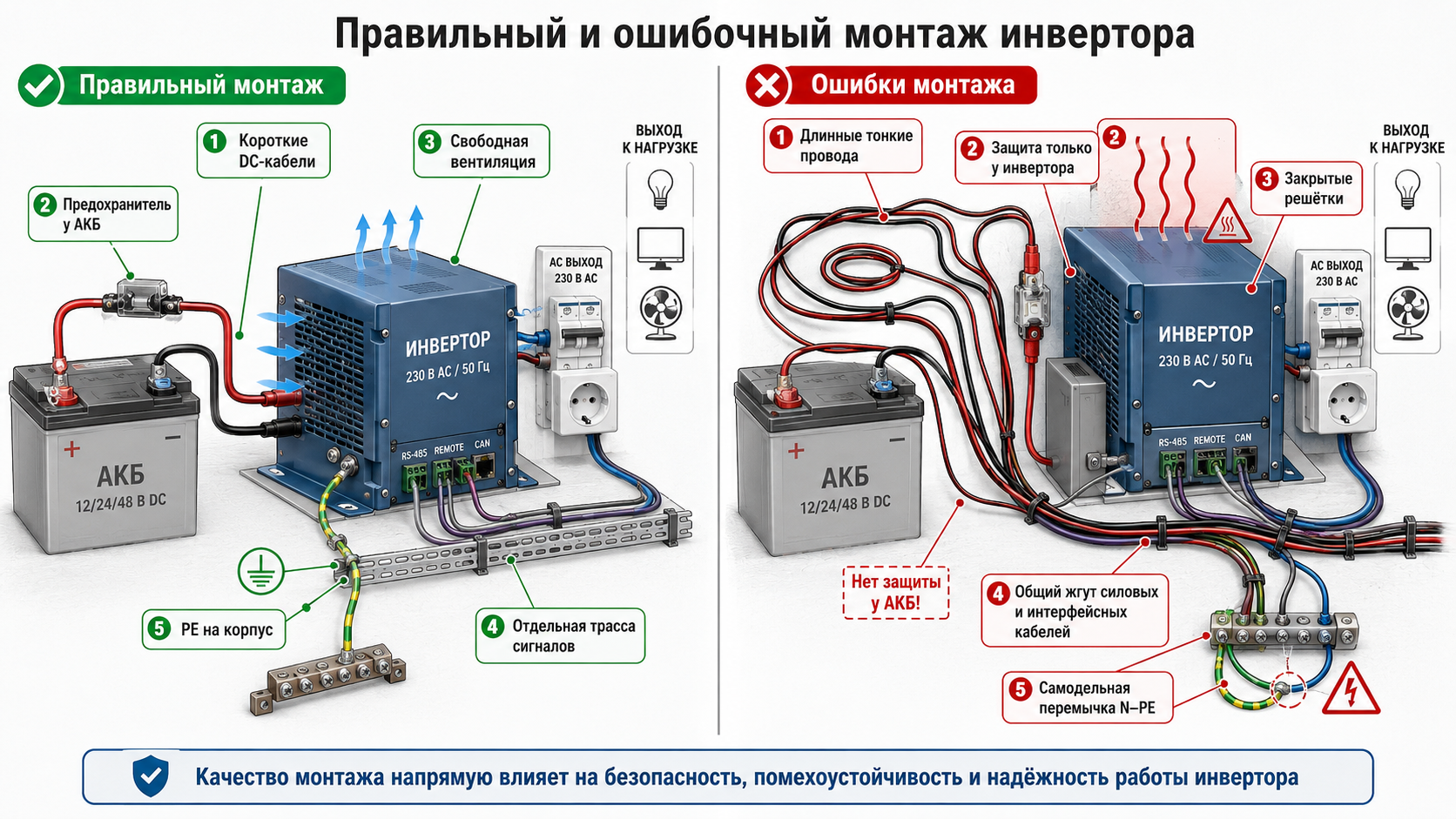

Монтаж: что важно предусмотреть

DC-сторона

• Устанавливайте DC-предохранитель или автомат постоянного тока максимально близко к положительному выводу батареи.
• Используйте короткие кабели рассчитанного сечения и одинаковой длины для параллельных ветвей батарей.
• Применяйте аппараты, разъёмы и шины с подтверждённой коммутационной способностью на постоянном токе. Обычный AC-автомат не всегда способен безопасно погасить дугу DC.
• Соблюдайте полярность и порядок подключения, предусмотренный производителем. Ошибка полярности может вывести силовой каскад из строя быстрее, чем успеет сработать внешняя защита.

AC-сторона и переключение источников

• Не соединяйте выход автономного инвертора параллельно с сетью без штатной синхронизации и разрешённой схемы. Обратная подача напряжения смертельно опасна для персонала и оборудования.
• Для резервирования используйте встроенный байпас, АВР или механически и электрически блокированные коммутационные аппараты.
• Не создавайте перемычку N–PE на выходе «по привычке». Схема нейтрали, заземление и применение УЗО зависят от внутренней топологии инвертора и указаний производителя.
• Проверяйте селективность защит, ток короткого замыкания от инвертора и способность устройства обеспечить отключение автоматического выключателя. Ток КЗ от электронной системы может быть существенно ниже, чем от трансформаторной сети.

Охлаждение и электромагнитная совместимость

• Оставляйте вентиляционные зазоры, не устанавливайте устройство рядом с источниками тепла и не закрывайте воздуховоды.
• Разносите силовые DC/AC-кабели и сигнальные цепи; пересекайте их под прямым углом.
• Для моторных выходов используйте кабели, экраны и EMC-зажимы в соответствии с руководством производителя.
• Подключайте защитный проводник PE коротким и надёжным соединением. Заземление корпуса не заменяет корректную схему нейтрали и уравнивания потенциалов.

Типичные ошибки при выборе и эксплуатации

1. Выбор только по номинальным ваттам. Не учитываются полная мощность, пусковой ток и длительность перегрузки.
2. Игнорирование формы напряжения. Модифицированная синусоида подключается к насосу, трансформатору или котлу, после чего появляются гул, перегрев и сбои.
3. Слишком низкое напряжение батареи. При большой мощности токи становятся огромными, кабели греются, напряжение проседает, инвертор отключается.
4. Недооценка собственного потребления. Мощный инвертор круглосуточно разряжает батарею даже при небольшой нагрузке.
5. Отсутствие DC-защиты у аккумулятора. При коротком замыкании батарея способна отдать ток, достаточный для расплавления проводников и пожара.
6. Параллельное соединение с сетью без синхронизации. Опасно для оборудования и людей; требуется штатное сетевое исполнение или АВР.
7. Неправильная нейтраль и УЗО. Перемычки и тип защит выбираются без анализа схемы инвертора, из-за чего защита не работает или срабатывает ложно.
8. Монтаж без учёта температуры. Устройство ставят в закрытый шкаф без вентиляции и рассчитывают на паспортную мощность при +40…+50 °C.
9. Случайная совместимость с АКБ. Пороговые напряжения и токи заряда не согласованы с батареей и BMS.
10. Отсутствие проекта критических нагрузок. К резервному выходу подключается весь объект, и при первой аварии система отключается по перегрузке.

Практический чек-лист перед покупкой

• Какие потребители должны работать одновременно?
• Какова их активная и полная мощность?
• Есть ли двигатели, компрессоры, трансформаторы или большие блоки питания?
• Какой пусковой ток и сколько секунд он сохраняется?
• Нужна ли чистая синусоида и какой допустим THD?
• Какое входное DC-напряжение рационально для выбранной мощности?
• Какое требуемое время автономной работы?
• Какая химия АКБ и есть ли совместимая BMS?
• Нужна ли работа с сетью, генератором, солнечными панелями и продажей энергии?
• Как выполняется переключение сети и резервного выхода?
• Какие защиты предусмотрены на DC- и AC-сторонах?
• Каковы температура, влажность, IP, вентиляция и место установки?
• Нужны ли Modbus, CAN, Ethernet, сухие контакты и удалённый мониторинг?
• Есть ли схема подключения, сертификаты, сервис и гарантийная поддержка?

Преимущества и ограничения инверторных систем

Заключение

Инвертор — это не просто коробка, которая делает из 24 В «розетку 230 В». Это управляемый силовой преобразователь, от которого зависят качество напряжения, надёжность резервирования, ресурс аккумуляторов и безопасность всей системы.

При выборе нужно начинать не с каталога, а с нагрузки и режима работы: определить длительную и пусковую мощность, форму сигнала, напряжение DC-системы, время автономности, схему переключения, условия монтажа и требования к связи. Такой подход позволяет избежать ситуации, когда инвертор формально подходит по мощности, но фактически не запускает насос или отключается через несколько минут.

ООО ИК «ЭЛТЕКО» выполняет подбор и интеграцию силового и автоматизированного оборудования в составе щитов управления и систем электроснабжения. Для корректного расчёта направьте перечень нагрузок, однолинейную схему, требуемое время автономной работы и условия эксплуатации.
