Чем отличается генератор от электродвигателя

Генератор и электродвигатель часто выглядят как близкие родственники — вал, статор, ротор, обмотки, подшипники. Но один должен крутить механизм, а другой — отдавать электрическую мощность. Разберём отличие без школьной магии, рекламных упрощений и опасных советов в духе «подключите конденсатор примерно по весу двигателя».

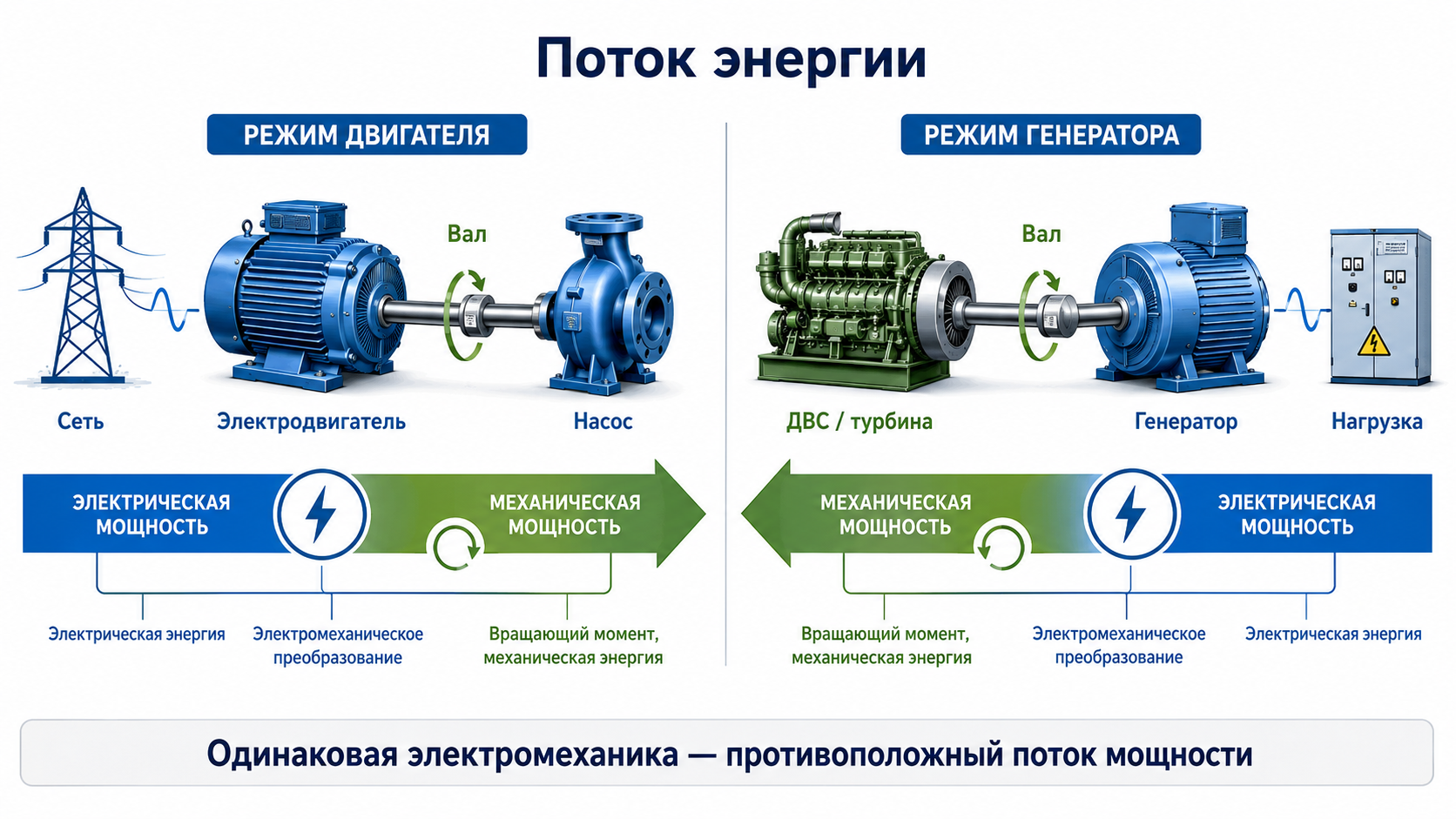

1. Главное различие — направление потока энергии

Если отбросить корпус, вентиляцию и маркировку, различие определяется направлением преобразования мощности. В двигатель энергия приходит по кабелю, а уходит через вал. В генератор энергия приходит через вал, а уходит по кабелю. Это не игра словами: от направления потока зависят схема подключения, аппараты защиты, алгоритмы управления и даже то, в каких единицах указывается номинальная мощность.

В быту словом «генератор» часто называют всю электростанцию в кожухе. Технически это генераторная установка: двигатель внутреннего сгорания является первичным приводом, а собственно электрический генератор — альтернатор — преобразует вращение в электричество. Поэтому фраза «двигатель генератора» вполне нормальна: внутри агрегата действительно работают две разные машины.

2. Общая физика: почему электрическая машина обратима

Двигатель и генератор основаны на одних и тех же электромагнитных закономерностях. Проводник с током в магнитном поле испытывает силу, а движение проводника относительно магнитного поля вызывает ЭДС. В одной машине инженер использует электромагнитную силу для создания момента, в другой — электромагнитную индукцию для получения напряжения. Поэтому многие типы электрических машин принципиально обратимы.

Для генераторного режима важен закон электромагнитной индукции Фарадея: ЭДС возникает при изменении магнитного потока, сцепленного с обмоткой. Направление индуцированного тока определяется правилом Ленца: ток противодействует причине, которая его вызвала. Практическое следствие простое — когда генератор нагружают, на его валу возрастает противодействующий электромагнитный момент. Бесплатной энергии не появляется: первичный двигатель должен развить больший момент.

Для двигательного режима удобно говорить о силе, действующей на проводник с током в магнитном поле, и об электромагнитном моменте. По мере разгона двигатель одновременно генерирует внутреннюю ЭДС, направленную против питающего напряжения. Эту величину называют противо-ЭДС. Именно поэтому пусковой ток двигателя обычно выше рабочего: при неподвижном роторе противо-ЭДС ещё мала.

3. Как работает электродвигатель

Электродвигатель получает напряжение от сети, преобразователя частоты, сервопривода или источника постоянного тока. Токи в обмотках формируют магнитное поле, которое взаимодействует с ротором и создаёт электромагнитный момент. Вал начинает вращаться и передаёт мощность насосу, вентилятору, конвейеру, редуктору, станку или другому механизму.

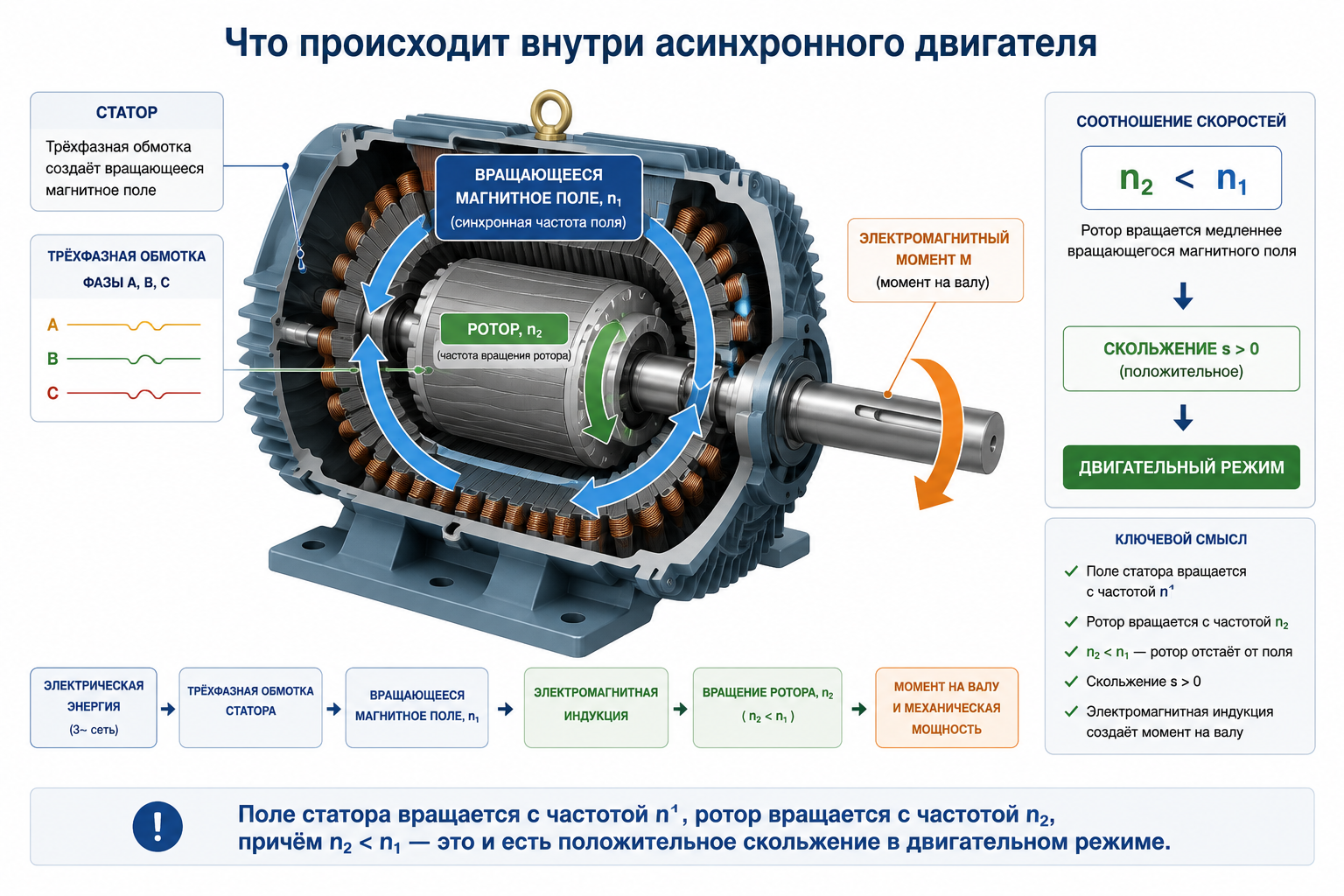

Асинхронный двигатель

В трёхфазном асинхронном двигателе токи статора создают вращающееся магнитное поле. Его синхронная частота вращения определяется частотой питания и числом пар полюсов: n₁ = 60·f/p. При 50 Гц и двух парах полюсов поле вращается со скоростью 1500 об/мин. Ротор в двигательном режиме вращается немного медленнее — иначе не было бы относительного движения поля и токов, создающих момент. Разницу характеризует скольжение.

При увеличении механической нагрузки ротор сильнее отстаёт от поля, скольжение растёт, ток и развиваемый момент увеличиваются. Если нагрузка превысит допустимую, двигатель перегреется, остановится или будет отключён защитой. Поэтому выбирать двигатель только «по киловаттам» недостаточно: важны моментная характеристика, режим S1–S10, способ пуска, температура, высота установки и условия охлаждения.

Синхронный двигатель и машина с постоянными магнитами

Ротор синхронной машины вращается с частотой магнитного поля статора без установившегося скольжения. Магнитное поле ротора создаётся обмоткой возбуждения или постоянными магнитами. Такие машины применяют там, где нужна точная скорость, высокий КПД, управляемый коэффициент мощности или высокая удельная мощность. При превышении допустимого момента синхронная машина может потерять устойчивость.

Двигатель постоянного тока

В классической коллекторной машине коммутатор механически переключает ток в секциях якоря, сохраняя направление момента. В бесщёточных приводах коммутацию выполняет электронный преобразователь. Для пользователя главное различие не в наличии модного слова «brushless», а в способе управления, обратной связи, допустимом диапазоне скоростей и требованиях к обслуживанию.

4. Как работает генератор

Генератору нужен первичный источник механической мощности: двигатель внутреннего сгорания, паровая или гидравлическая турбина, ветроколесо, приводной вал судна, тормозящий механизм подъёмной машины. Вращение изменяет магнитный поток в обмотках и создаёт ЭДС. При подключении нагрузки возникает ток, а на валу появляется электромагнитный момент, противодействующий вращению.

Откуда берутся напряжение и частота

В синхронном генераторе частота связана со скоростью вращения и числом пар полюсов. Для сети 50 Гц четырёхполюсная машина работает около 1500 об/мин, двухполюсная — около 3000 об/мин. Выходное напряжение зависит от магнитного потока, скорости и параметров обмоток. В машинах с электромагнитным возбуждением напряжение регулируют током возбуждения; в генераторных установках эту функцию обычно выполняет AVR.

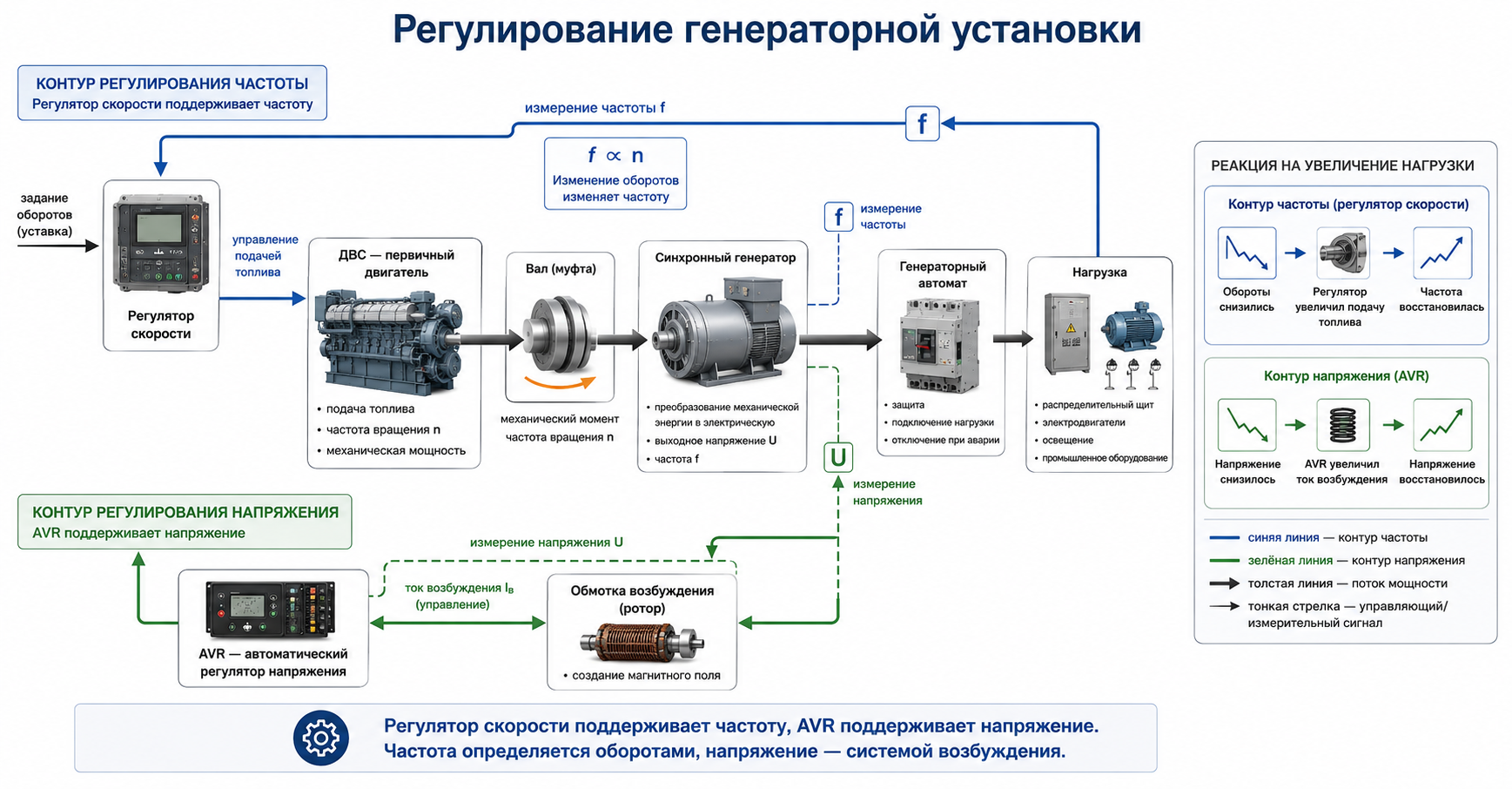

При автономной работе частоту в первую очередь удерживает регулятор скорости первичного двигателя, а напряжение — система возбуждения. При параллельной работе с мощной сетью частота и напряжение в точке подключения задаются сетью, а механический момент и возбуждение влияют на распределение активной и реактивной мощности.

Когда нужна синхронизация

Синхронизация по фазовой последовательности, частоте, фазовому углу и напряжению требуется перед подключением генератора к уже находящейся под напряжением шине или к другому параллельно работающему генератору. Для питания отдельной обесточенной нагрузки такая процедура не нужна: генератор сначала выходит на рабочие параметры, затем нагрузка подключается штатным аппаратом.

5. Конструктивные различия: похожи снаружи, рассчитаны по-разному

У многих электрических машин действительно есть корпус, статор, ротор, вал, подшипники, обмотки, система охлаждения и клеммная коробка. Но утверждение «двигатель и генератор одинаковы, только провода подключены наоборот» слишком грубое. Назначение определяет электромагнитный расчёт, конструкцию обмоток, изоляцию, систему возбуждения, охлаждение, контроль и допустимые переходные режимы.

Не существует универсального правила, что генератор всегда тяжелее двигателя той же мощности или что у двигателя нагревается только ротор, а у генератора — только статор. Распределение потерь зависит от типа машины, скорости, способа возбуждения, охлаждения и режима. Корректное сравнение делают по конкретным исполнениям и паспортным данным.

Также не все генераторы имеют щётки и контактные кольца. Современные бесщёточные синхронные генераторы используют вращающийся возбудитель и выпрямитель на валу, а машины с постоянными магнитами вообще не нуждаются в токе возбуждения ротора. У асинхронного генератора нет отдельной обмотки возбуждения, но ему требуется магнитизирующая реактивная мощность.

6. Можно ли использовать электродвигатель как генератор

Да, но не любой двигатель, не в любом подключении и не с гарантированными параметрами. Электрическая машина становится генератором, когда механическая мощность на валу заставляет электромагнитную систему отдавать активную мощность в электрическую цепь. Для устойчивой работы необходимо обеспечить магнитное поле, допустимую скорость, регулирование напряжения и частоты, защиту и согласование с нагрузкой.

В приводах с преобразователем генераторный режим используется постоянно: при торможении, спуске груза, разматывании материала, опускании крана или снижении скорости инерционной машины. Однако обычный диодный вход ПЧ не умеет возвращать энергию в сеть. Энергия либо рассеивается на тормозном резисторе, либо передаётся в общую DC-шину, либо возвращается в сеть через активный регенеративный выпрямитель.

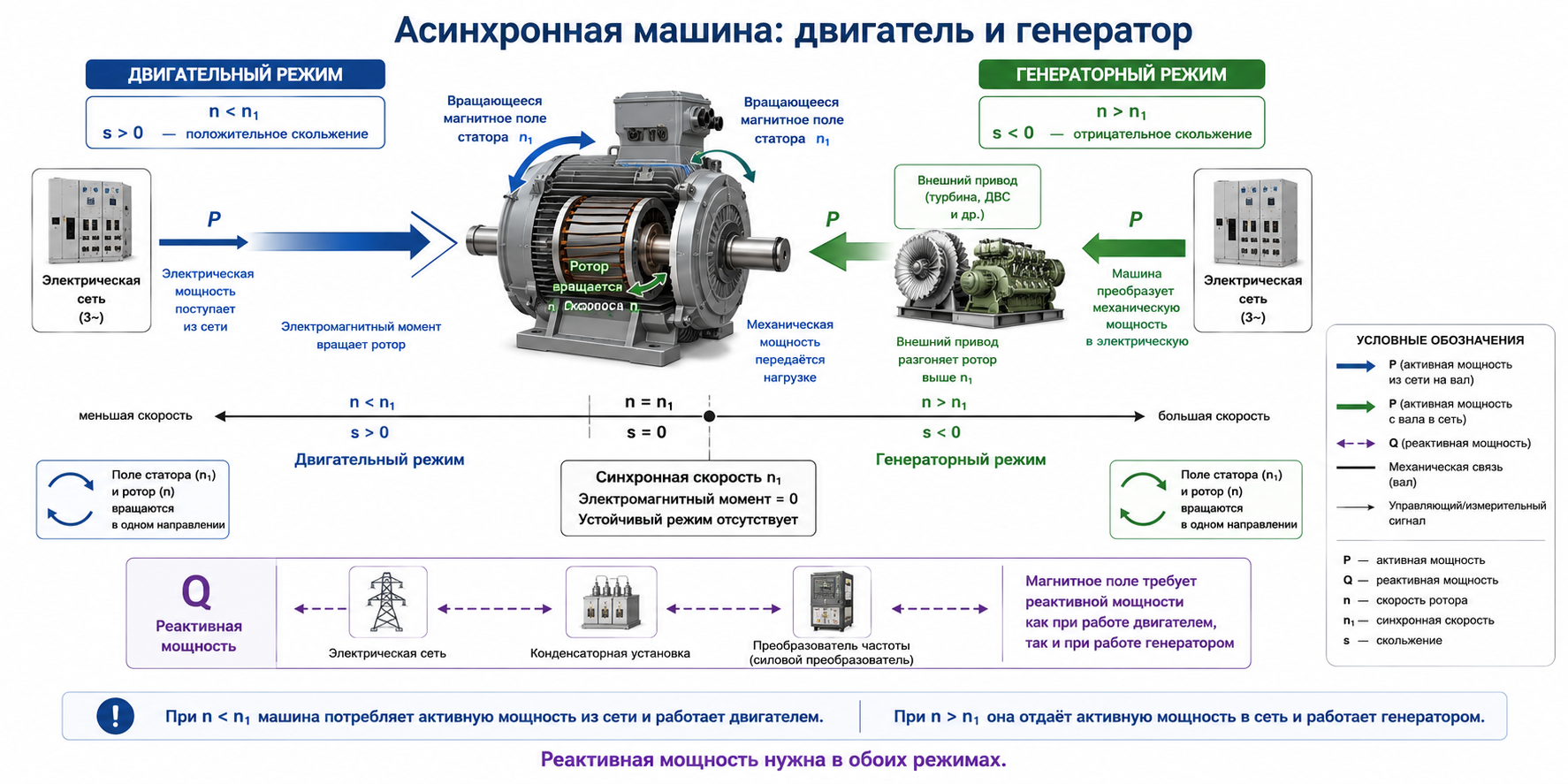

7. Асинхронный двигатель в генераторном режиме

Работа параллельно с сетью

Если трёхфазная асинхронная машина подключена к сети, магнитное поле статора вращается с синхронной скоростью. Пока ротор медленнее поля, машина потребляет активную мощность и работает двигателем. Если внешний механизм разгонит ротор выше синхронной скорости, скольжение станет отрицательным, направление активной мощности изменится, и машина начнёт отдавать энергию в сеть.

При этом асинхронный генератор обычно продолжает потреблять реактивную мощность для создания магнитного поля. Её предоставляет сеть, конденсаторная установка или силовой преобразователь. Поэтому простое превышение синхронной скорости ещё не решает вопросов коэффициента мощности, защиты и допустимого режима.

Автономная работа с самовозбуждением

В автономной схеме к выводам асинхронной машины подключают неполярные конденсаторы, которые обеспечивают магнитизирующую реактивную мощность. Остаточный магнитный поток помогает началу самовозбуждения, однако напряжение и частота зависят от скорости, ёмкости, схемы соединения, параметров машины и характера нагрузки. При резком изменении нагрузки параметры могут заметно уйти от номинальных.

Ёмкость конденсаторов рассчитывают по реактивной мощности и проверяют испытанием. Совет выбирать батарею «по массе двигателя» технически несостоятелен и опасен. Нельзя применять полярные электролитические конденсаторы напрямую в цепи переменного тока. Нужны конденсаторы, рассчитанные на соответствующее переменное напряжение, ток и режим работы, с разрядными резисторами и защитой.

Для ответственной автономной нагрузки обычно предусматривают регулятор скорости первичного двигателя, ступенчатое или электронное регулирование реактивной мощности, контроль перенапряжения, частоты, тока, температуры и изоляции. В ряде задач проще и качественнее использовать асинхронную машину через полупроводниковый преобразователь, который формирует стабильное выходное напряжение независимо от части колебаний скорости.

8. Пуск, работа под нагрузкой, регулирование и защита

Пуск электродвигателя

При прямом пуске асинхронного двигателя ток может многократно превышать номинальный. Реальное значение зависит от конструкции, мощности и параметров сети. Чтобы снизить электрические и механические удары, применяют схему звезда–треугольник, устройство плавного пуска или преобразователь частоты. Выбор способа должен учитывать момент нагрузки: мягкий токовый пуск бесполезен, если механизм требует большого момента с нулевой скорости.

Ввод генератора в работу

Генераторную установку запускают без недопустимой нагрузки, выводят первичный двигатель на заданную скорость, проверяют напряжение и частоту, после чего подключают нагрузку. При параллельном включении дополнительно выполняют синхронизацию. Наброс нагрузки вызывает переходный провал частоты и напряжения, поэтому мощность генератора выбирают с учётом пусковых токов двигателей, нелинейных потребителей и допустимой динамики.

Что происходит при изменении нагрузки

У двигателя рост механической нагрузки приводит к увеличению электромагнитного момента и потребляемого тока; у асинхронной машины одновременно растёт скольжение. У генератора рост электрической нагрузки увеличивает электромагнитный тормозной момент: первичный двигатель должен подать больше механической мощности, иначе скорость и частота снизятся. AVR поддерживает напряжение, но не создаёт активную мощность из воздуха.

Минимальный набор защит

9. Как выбрать: двигатель, генератор или обратимый электропривод

Начинают не с марки и не с фотографии корпуса, а с энергетической задачи. Нужно вращать механизм — выбирают двигатель и систему управления. Нужно получать электричество — выбирают генератор и первичный привод. Нужно регулярно разгонять и тормозить механизм с возвратом энергии — рассматривают обратимый привод с регенеративным преобразователем.

Что указать при выборе электродвигателя

• Механическая мощность и требуемый момент на валу, включая пуск и перегрузки.
• Номинальная и минимальная скорость, диапазон регулирования, наличие редуктора.
• Сеть и способ питания: прямой пуск, УПП, ПЧ, сервопреобразователь.
• Режим работы S1–S10, число пусков, инерция механизма и торможение.
• Степень защиты, климат, температура, высота, взрывоопасная зона, охлаждение.
• КПД, класс энергоэффективности, cos φ, допустимость питания от преобразователя.
• Датчики температуры, энкодер, виброконтроль, тормоз и требования к подшипникам.

Что указать при выборе генератора

• Номинальная активная и полная мощность, коэффициент мощности, характер нагрузки.
• Напряжение, частота, число фаз, допустимые отклонения и качество электроэнергии.
• Самая тяжёлая ступень нагрузки: пуск двигателей, сварка, ИБП, частотные приводы.
• Автономная или параллельная работа, необходимость АВР, синхронизации и деления нагрузки.
• Тип первичного двигателя, топливо, скорость, ресурс, шум и условия охлаждения.
• Система возбуждения, AVR, ток короткого замыкания и совместимость с защитой.
• Исполнение корпуса, IP, климат, подогрев, мониторинг, связь с АСУ ТП.

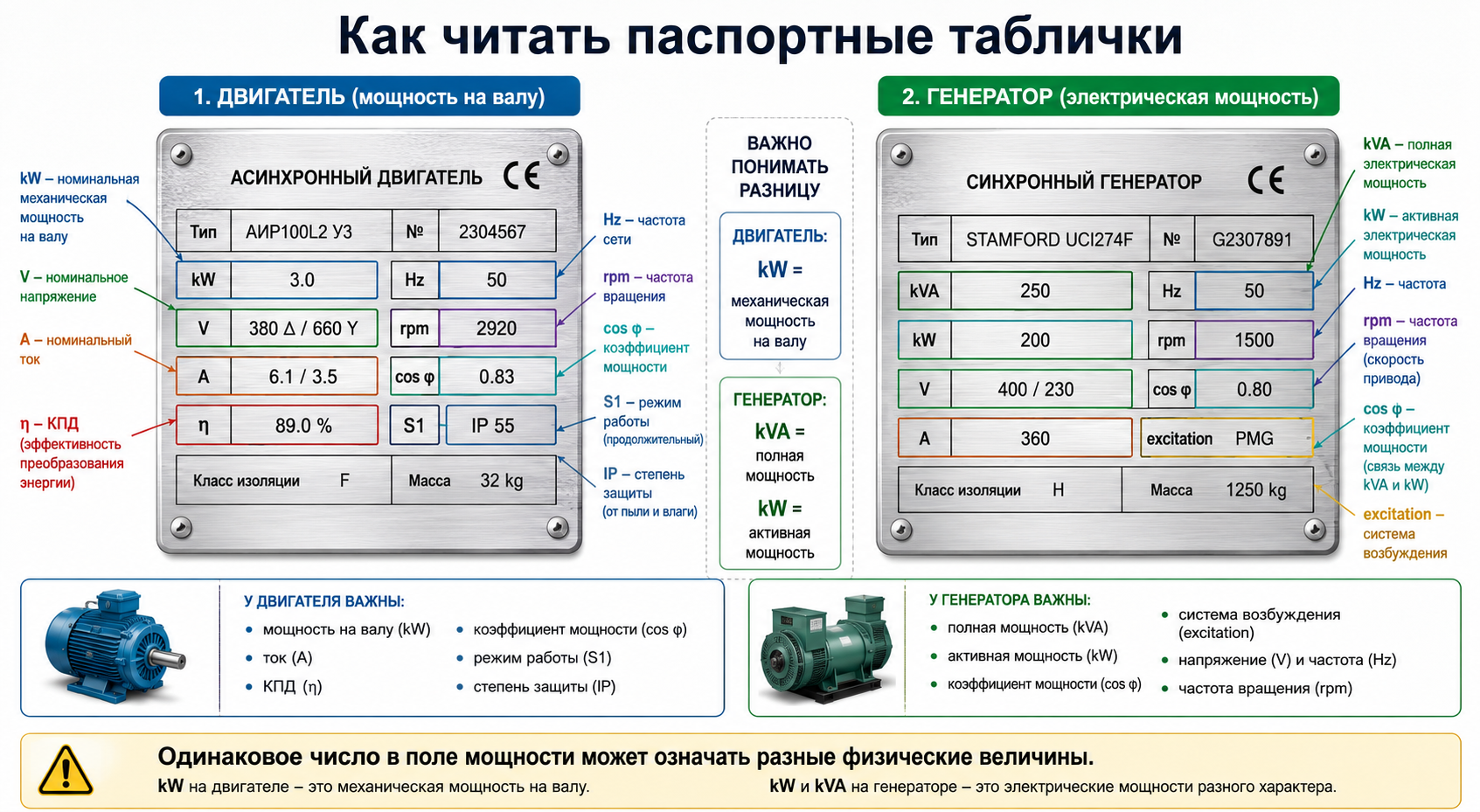

Как читать шильдик

Не сравнивайте двигатель 75 кВт и генератор 75 кВА как равные по полезной мощности. У двигателя 75 кВт — это обычно номинальная механическая мощность на валу; электрическая потребляемая мощность выше из-за потерь. У генератора 75 кВА — это ограничение по полной мощности и току; активная мощность зависит от cos φ. Кроме номинала проверяют напряжение, ток, частоту, обороты, режим, класс изоляции, IP, температуру, схему соединения и данные изготовителя.

10. Типичные ошибки и неверные упрощения

«Любой двигатель достаточно раскрутить — и получится 230/400 В, 50 Гц»

Нет. Нужны возбуждение, подходящая скорость, схема соединения, регулирование и соответствующая нагрузка. Без этого напряжение может отсутствовать, плавать или стать опасно высоким.

«Для генератора всегда нужна синхронизация перед подключением нагрузки»

Синхронизация нужна при включении на уже запитанную шину. Автономную обесточенную нагрузку подключают после выхода установки на параметры.

«Конденсаторы для асинхронного генератора выбирают по весу двигателя»

Ёмкость связана с требуемой реактивной мощностью, напряжением, частотой, схемой и характеристиками машины. Масса корпуса здесь не расчётная величина.

«Обычный ПЧ автоматически возвращает тормозную энергию в сеть»

Большинство стандартных ПЧ с диодным выпрямителем не регенерируют в сеть. Нужен тормозной резистор, общая DC-шина или активный сетевой модуль.

«Если корпус и мощность совпадают, двигатель заменит генератор без перерасчёта»

Не совпадут требования к напряжению, возбуждению, режиму, охлаждению, защите и переходным процессам. Подмена допустима только после инженерного расчёта и испытаний.

«КПД двигателя всегда выше КПД генератора»

Универсального правила нет. КПД зависит от типа, мощности, нагрузки, скорости, материалов и оптимизации конкретной машины.

Короткий чек-лист инженера и снабженца

1.       Определите направление полезной мощности: в вал или из вала.

2.       Уточните тип электрической машины и способ возбуждения.

3.       Разделяйте кВт механической мощности двигателя и кВА генератора.

4.       Проверьте режим работы, скорость, охлаждение и переходные нагрузки.

5.       Не подключайте самодельный источник параллельно сети без проекта и защит.

6.       Для рекуперации уточните, куда должна уходить тормозная энергия.

7.       Согласуйте аппараты защиты с токами КЗ и реальной динамикой оборудования.

Вывод

Генератор и электродвигатель — не противоположности по устройству, а две реализации одной электромеханической физики. Электродвигатель создаёт момент за счёт электрического питания, генератор создаёт электрическую мощность за счёт момента на валу. Многие машины способны менять режим, но переход в генерацию требует правильного возбуждения, скорости, преобразователя, регулирования и защиты.

При подборе промышленного электропривода, генераторной установки, шкафа управления или системы АВР важно рассматривать оборудование как единый комплекс: электрическая машина, силовая схема, автоматика, механическая нагрузка и условия эксплуатации. Тогда «похожий корпус» не превратится в дорогостоящую ошибку спецификации.

Если требуется подобрать электродвигатель, генераторную установку, разработать схему управления или подготовить техническое решение для конкретного объекта, направьте исходные данные специалистам ООО ИК «ЭЛТЕКО». Грамотно выбранное оборудование и правильно спроектированная система обходятся значительно дешевле, чем устранение нестабильной работы, перегрева и аварий после ввода объекта в эксплуатацию.

11. Теоретическая и нормативная база

Материал опирается на фундаментальные законы электромагнитной индукции и общие требования к вращающимся электрическим машинам. Для проектирования, испытаний и закупки следует применять актуальные стандарты и документацию конкретного изготовителя.

1. ГОСТ IEC 60034-1-2024 «Машины электрические вращающиеся. Часть 1. Номинальные значения параметров и эксплуатационные характеристики» — официальный каталог Росстандарта. Открыть источник

2. IEC 60034-1:2026 «Rotating electrical machines — Part 1: Rating and performance». Открыть источник

3. NEMA MG 1-2024 «Motors and Generators» — отраслевой стандарт по двигателям и генераторам. Открыть источник

4. MIT OpenCourseWare, Chapter 10: Faraday’s law, motional EMF and generators. Открыть источник

5. U.S. Department of Energy, Improving Motor and Drive System Performance: A Sourcebook for Industry. Открыть источник

6. ABB: Regenerative braking — работа электродвигателя в генераторном режиме при торможении. Открыть источник
