Автоматический выключатель: как выбрать номинал и не ошибиться с защитой

Автоматический выключатель — один из тех аппаратов, которые в электрощите видят все, а правильно выбирают не всегда. Снаружи он выглядит просто: рычажок, маркировка, пара клемм. Но внутри это защитное устройство, от которого зависит, отключится ли линия при перегрузке или будет терпеливо греться до запаха “ну что-то не так”.

Главная мысль простая: автомат выбирают не “по мощности прибора” и не “чтобы не выбивало”. Его выбирают под конкретную электрическую цепь: кабель, способ прокладки, нагрузку, ток короткого замыкания, условия эксплуатации и схему щита. Автомат должен отключить аварийный режим раньше, чем кабель, клемма или оборудование перейдут в режим обогревателя.

Эта статья поможет разобраться, что означает номинал автоматического выключателя, чем отличаются характеристики B, C и D, почему нельзя без расчета ставить автомат “побольше” и какие данные нужны для корректного подбора защиты в квартирном щитке, распределительном щите, ВРУ, ГРЩ, НКУ или шкафу управления.

Что делает автоматический выключатель

Автоматический выключатель — коммутационный и защитный аппарат. В нормальном режиме он пропускает рабочий ток. При аварийном режиме он автоматически размыкает цепь. Обычно автомат защищает от двух основных ситуаций:

·       перегрузки — ток выше допустимого длительное время: например, на линию повесили слишком много потребителей;

·       короткого замыкания — резкий рост тока из-за аварийного контакта между проводниками или токоведущими частями;

·       ручного отключения — для обслуживания линии, хотя для полноценного безопасного отключения и изоляции могут требоваться дополнительные аппараты и процедуры.

В бытовой и похожей распределительной сети чаще применяют модульные автоматы на DIN-рейку. В промышленных щитах, ВРУ, ГРЩ и НКУ могут использоваться также литые автоматические выключатели, воздушные выключатели, моторные автоматы и автоматические выключатели с электронными расцепителями. Названия разные, задача одна: защитить цепь и отключить поврежденный участок.

Важно: автоматический выключатель не заменяет УЗО, дифавтомат, УЗИП, реле контроля фаз или тепловую защиту двигателя. У каждого аппарата своя работа. Универсального “автомата от всего плохого” в природе не существует, как бы удобно это ни звучало в коммерческом предложении.

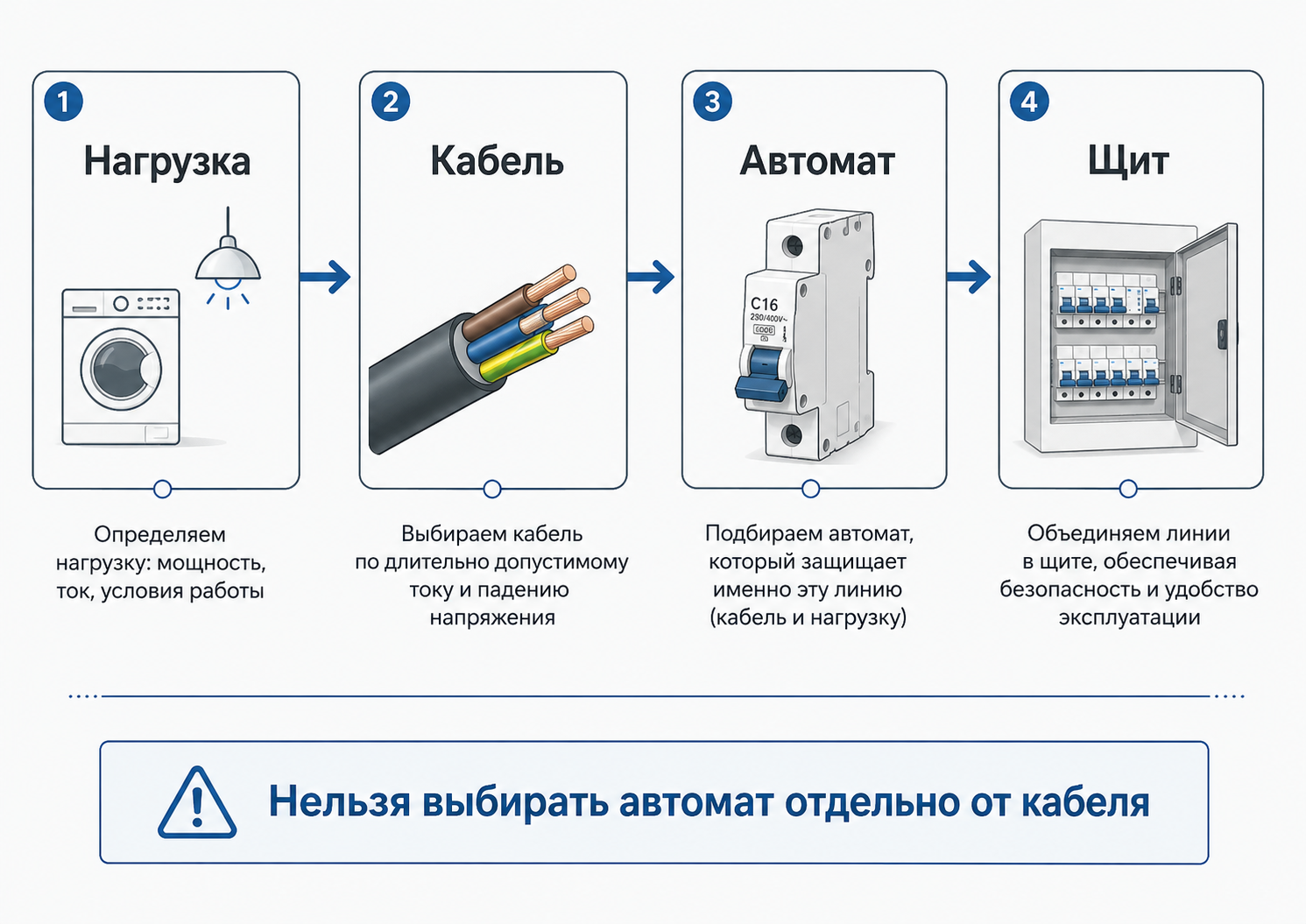

Автомат защищает кабель, а не настроение заказчика

Самая распространенная ошибка — думать, что автомат подбирают только по мощности нагрузки. На практике автомат должен быть согласован с кабельной линией. Кабель имеет допустимый длительный ток, который зависит от сечения, материала жил, изоляции, способа прокладки, температуры окружающей среды, количества нагруженных жил, групповой прокладки и других условий.

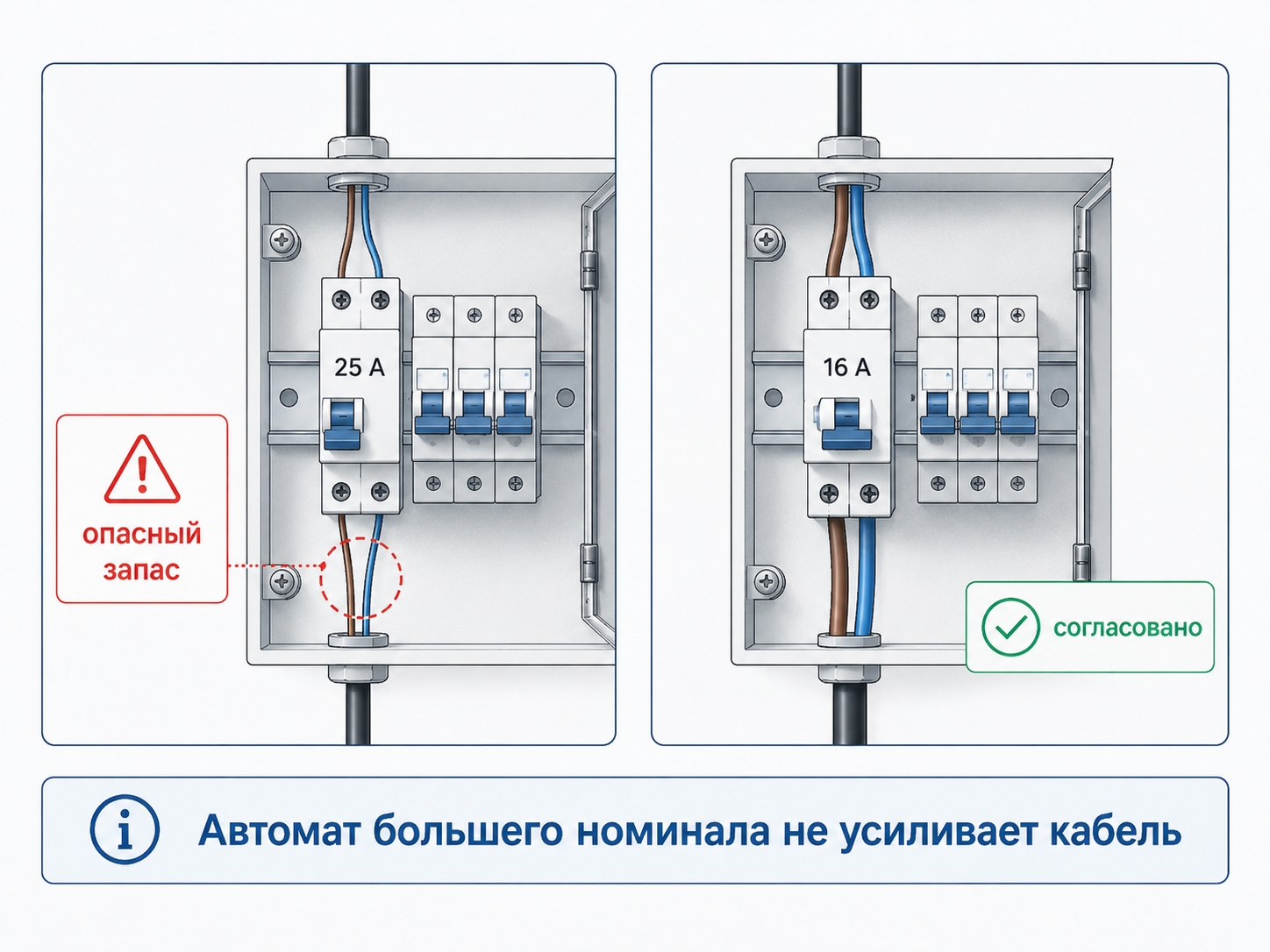

Если поставить автомат с номиналом выше допустимого тока кабеля, линия может перегреваться без отключения. Автомат будет “доволен”, рычажок вверх, а кабель в стене, лотке или щите будет работать за двоих. Это плохая стратегия: она не делает сеть мощнее, она делает аварию менее заметной.

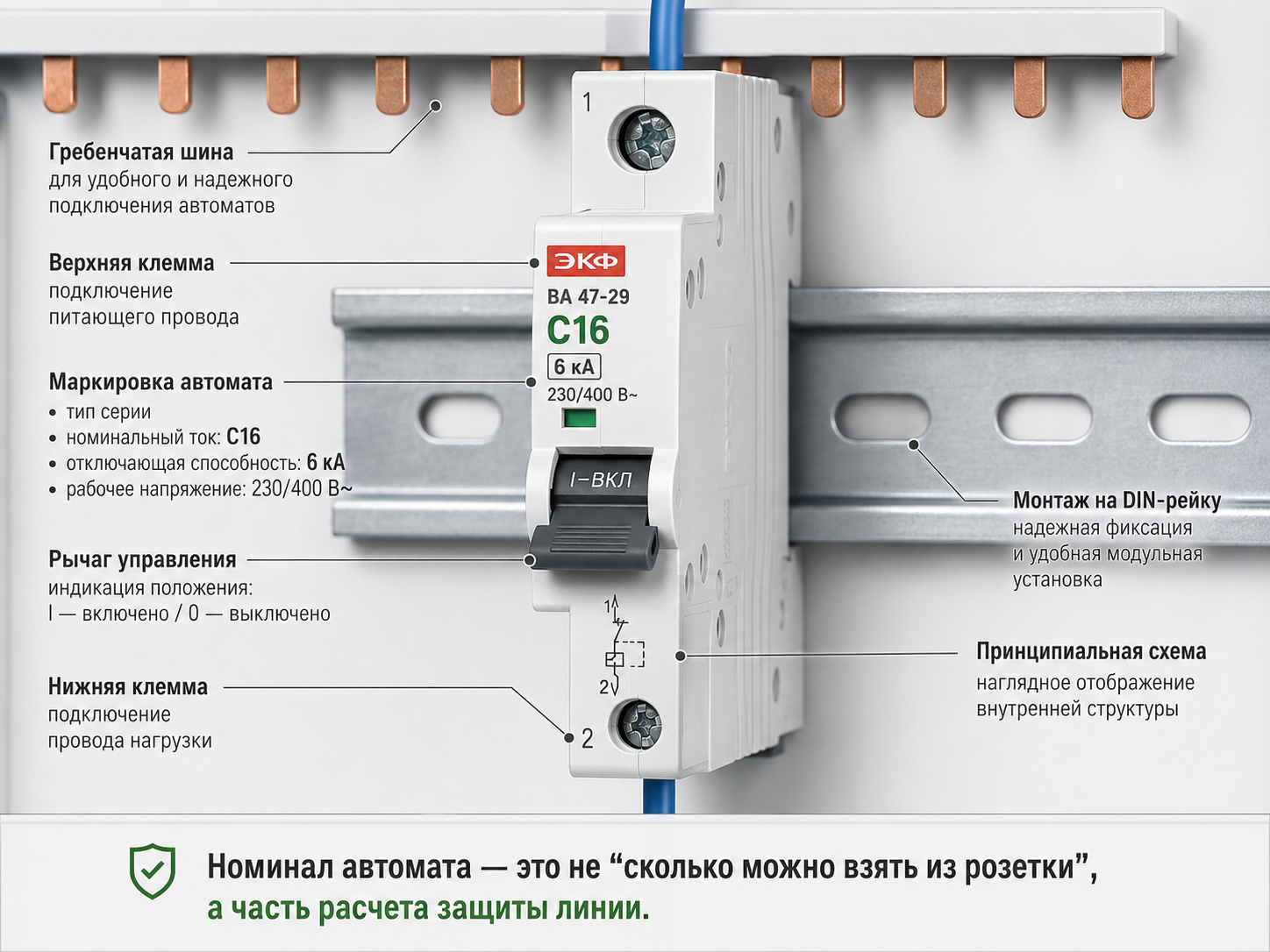

Из чего состоит автоматический выключатель

Даже небольшой модульный автомат — это не просто выключатель с пружинкой. Внутри у него есть несколько ключевых узлов:

·       контактная система — замыкает и размыкает силовую цепь;

·       тепловой расцепитель — обычно биметаллическая пластина, реагирует на длительную перегрузку;

·       электромагнитный расцепитель — быстро срабатывает при токах короткого замыкания;

·       дугогасительная камера — гасит электрическую дугу при размыкании контактов;

·       механизм свободного расцепления — обеспечивает отключение при аварии независимо от положения рукоятки;

·       клеммы подключения — место, где качество монтажа не менее важно, чем паспортные характеристики аппарата.

В промышленных автоматах конструкция сложнее: могут быть регулируемые тепловые, электромагнитные и электронные расцепители, расцепители минимального напряжения, независимые расцепители, моторные приводы, вспомогательные контакты, индикация состояния, интерфейсы диспетчеризации.

Основные параметры автоматического выключателя

Чтобы автомат был выбран правильно, нужно смотреть не только на большую надпись C16. Эта маркировка говорит не все. Для подбора защиты важны несколько параметров.

Номинал автомата: почему “больше” не значит лучше

Номинальный ток автомата — это не рекомендация “можно нагружать линию ровно на столько ампер вечно и при любой температуре”. Это параметр защитного аппарата, который нужно рассматривать вместе с кабелем и условиями эксплуатации.

Простейшая логика подбора выглядит так: рабочий ток нагрузки должен быть меньше или равен номинальному току автомата, а номинальный ток автомата должен быть меньше или равен допустимому длительному току кабельной линии с учетом поправочных коэффициентов. В реальном проекте дополнительно проверяют падение напряжения, ток короткого замыкания, время отключения, селективность и условия монтажа.

Например, если линия выполнена кабелем малого сечения, установка автомата на 25 А вместо 16 А не превращает эту линию в силовую. Она просто сдвигает границу отключения. Кабель остается прежним, соединения остаются прежними, а тепловой режим становится хуже.

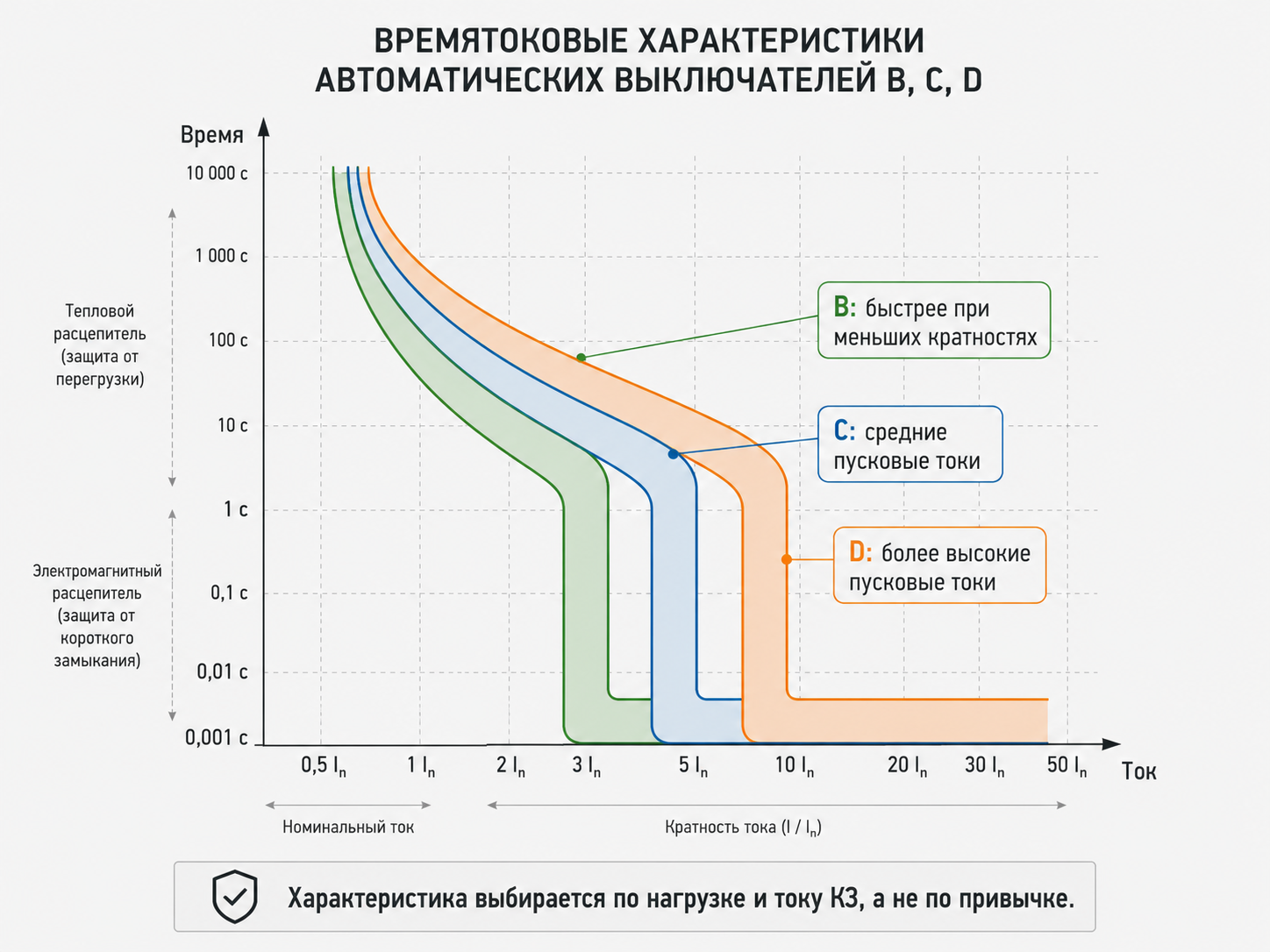

Характеристики B, C и D: чем отличаются

Буква перед номиналом — это характеристика мгновенного электромагнитного расцепления. Она показывает, при каком кратном токе относительно номинала автомат должен отключиться в зоне короткого замыкания или резкого броска тока. В IEC-практике для модульных автоматов чаще встречаются характеристики B, C и D.

Для промышленных автоматических выключателей по ГОСТ IEC 60947-2 логика может быть сложнее: используются уставки расцепителей, регулируемые токи и задержки, Icu/Ics, селективные настройки. Поэтому прямое сравнение “C16 против D16” подходит только для части модульных решений, а не для всех автоматов в НКУ.

Отключающая способность: почему 4,5 кА, 6 кА и 10 кА — это не маркетинг

Отключающая способность показывает, какой ток короткого замыкания автомат способен отключить без разрушения и опасного отказа. В бытовых щитах часто встречаются автоматы на 4,5 кА, 6 кА или 10 кА. В промышленных щитах значения могут быть значительно выше, а для силовых автоматов применяются параметры предельной и рабочей отключающей способности.

Если поставить автомат с недостаточной отключающей способностью рядом с мощным источником питания или трансформаторной подстанцией, он может оказаться не тем героем, которого ожидали. При аварии аппарат должен не просто “попытаться отключить”, а гарантированно разорвать цепь в расчетных условиях.

·       для квартирных и небольших распределительных щитов часто выбирают модульные автоматы с учетом расчетного тока КЗ на вводе и требований проекта;

·       для ВРУ, ГРЩ и НКУ обязательно проверяют уровни токов КЗ и выбирают аппараты по расчетным данным;

·       для промышленных объектов важно учитывать не только отдельный автомат, но и всю координацию защиты: ввод, секции, отходящие линии, шкафы управления.

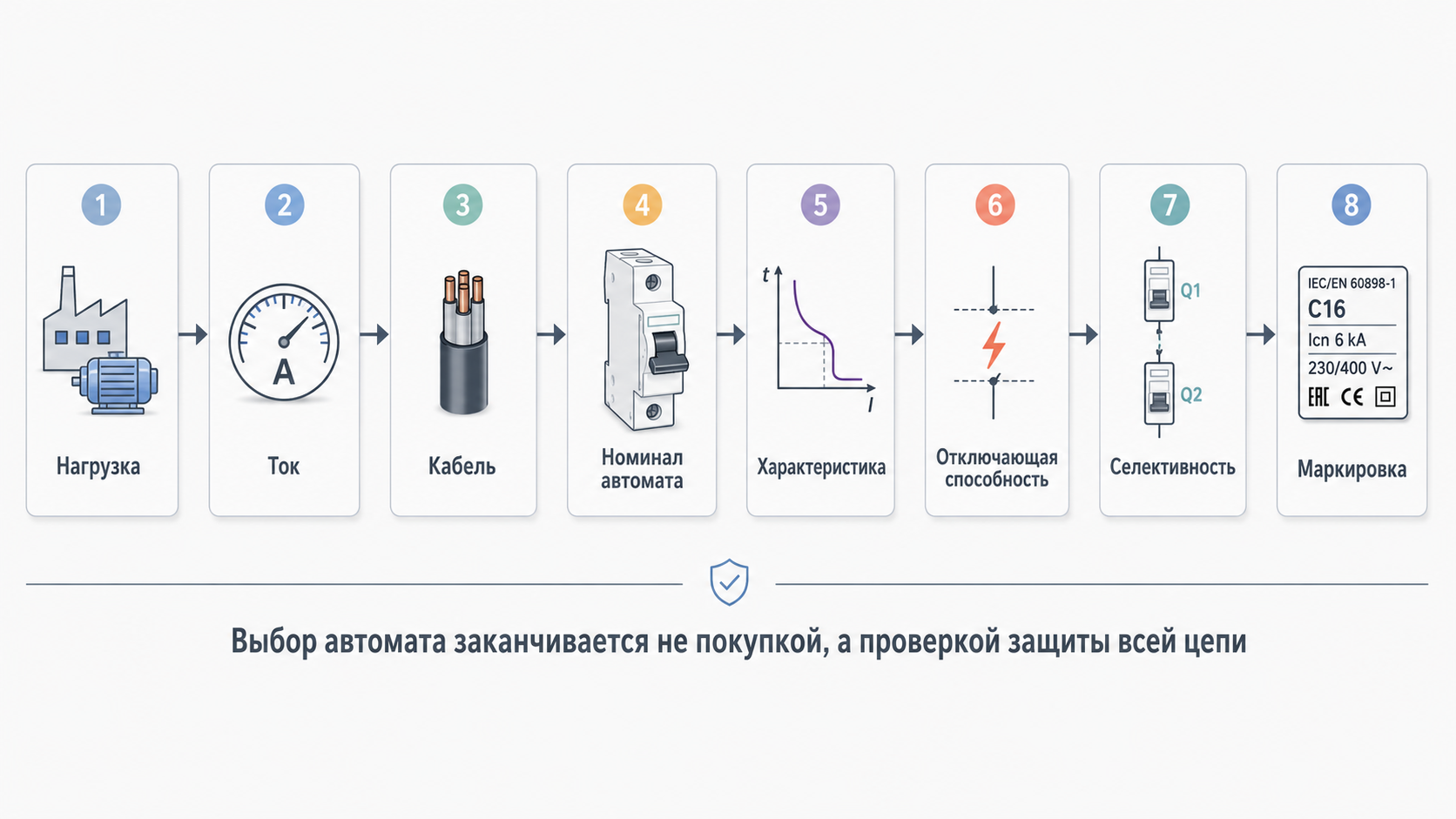

Как выбрать автоматический выключатель: практический алгоритм

Универсальной таблицы “какой автомат поставить на любой объект” не существует. Но есть нормальная инженерная последовательность, которая резко снижает вероятность ошибки.

1. Определить назначение линии. Освещение, розетки, электродвигатель, нагрев, вентиляция, насос, шкаф автоматики, ИБП, серверное оборудование — у каждой нагрузки свой режим.

2. Посчитать рабочий ток нагрузки. Для однофазных и трехфазных цепей используют разные расчетные зависимости, учитывают cos φ, КПД, коэффициенты спроса и одновременности.

3. Выбрать кабель. Сечение выбирают по допустимому длительному току, способу прокладки, температуре, падению напряжения и условиям среды.

4. Подобрать номинал автомата. Номинал должен защищать кабель и нормально работать с расчетной нагрузкой.

5. Выбрать характеристику отключения. B, C, D или другой тип выбирают с учетом пусковых токов и расчетного тока короткого замыкания.

6. Проверить отключающую способность. Автомат должен выдержать и отключить расчетный ток КЗ в точке установки.

7. Проверить селективность. При аварии должна отключаться нужная линия, а не весь объект, если это предусмотрено задачей.

8. Проверить условия установки. Температура в шкафу, плотность монтажа, вентиляция, группировка автоматов и нагрев соседних аппаратов влияют на работу защиты.

9. Оформить маркировку и схему. На щите должна быть понятная привязка автоматов к линиям. Иначе через год даже автор сборки будет смотреть на щит как на древнюю рукопись.

Типовые решения: где какой автомат встречается

Ниже — ориентировочные примеры, не готовая инструкция для монтажа. Конкретное решение нужно проверять по проекту, фактическому кабелю, способу прокладки, токам КЗ и требованиям объекта.

Теоретическая и нормативная основа

Выбор автоматического выключателя опирается не на “электрическую интуицию”, а на физику нагрева, характеристики защитных аппаратов и требования нормативных документов. При подготовке проектной статьи и тем более при проектировании объекта нужно сверять актуальные редакции ПУЭ, ГОСТ, СП и требования конкретного заказчика или сетевой организации.

·       Перегрузка и тепловой режим. Ток вызывает нагрев проводника и контактных соединений. Чем выше ток и сопротивление участка цепи, тем больше тепловыделение. Поэтому плохая клемма может греться даже при номинальном токе, а кабель с неправильно выбранным автоматом — работать в опасном режиме.

·       Короткое замыкание. При КЗ ток резко возрастает. Здесь должен сработать электромагнитный расцепитель или другой быстродействующий орган защиты.

·       Время-токовая характеристика. Автомат не отключает любую перегрузку мгновенно. Чем выше кратность тока, тем быстрее должно происходить отключение в пределах характеристик аппарата.

·       Координация защиты. На объекте несколько уровней защиты: ввод, секции, групповые линии, шкафы управления. Их нужно согласовывать, чтобы локальная авария не отключала все здание или производство без необходимости.

·       Отключающая способность. Защитный аппарат должен соответствовать расчетному току КЗ в месте установки.

Для темы автоматических выключателей особенно важны следующие источники и стандарты:

·       ГОСТ IEC 60898-1-2020 — автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения.

·       ГОСТ IEC 60947-2-2021 — низковольтная аппаратура распределения и управления. Часть 2. Автоматические выключатели.

·       ПУЭ, глава 3.1 — защита электрических сетей напряжением до 1 кВ.

·       ГОСТ Р 50571.5.52 — выбор и монтаж электропроводок низковольтных электроустановок.

·       ГОСТ IEC 61439-1/2 — требования к низковольтным комплектным устройствам, включая НКУ.

·       ABB. Comparison of tripping characteristics for miniature circuit-breakers — практическое объяснение теплового и электромагнитного расцепления.

·       Eaton. Miniature Circuit Breakers / FAZ technical guide — назначение характеристик B, C и D для разных уровней пусковых токов.

·       Schneider Electric. Materials on trip curves and protection coordination — практика выбора аппаратов и координации защиты.

·       I. S. Msiza, M. Haffejee. MCBs versus Fuses in Low-Voltage Applications — научная публикация по защитным устройствам в низковольтных цепях.

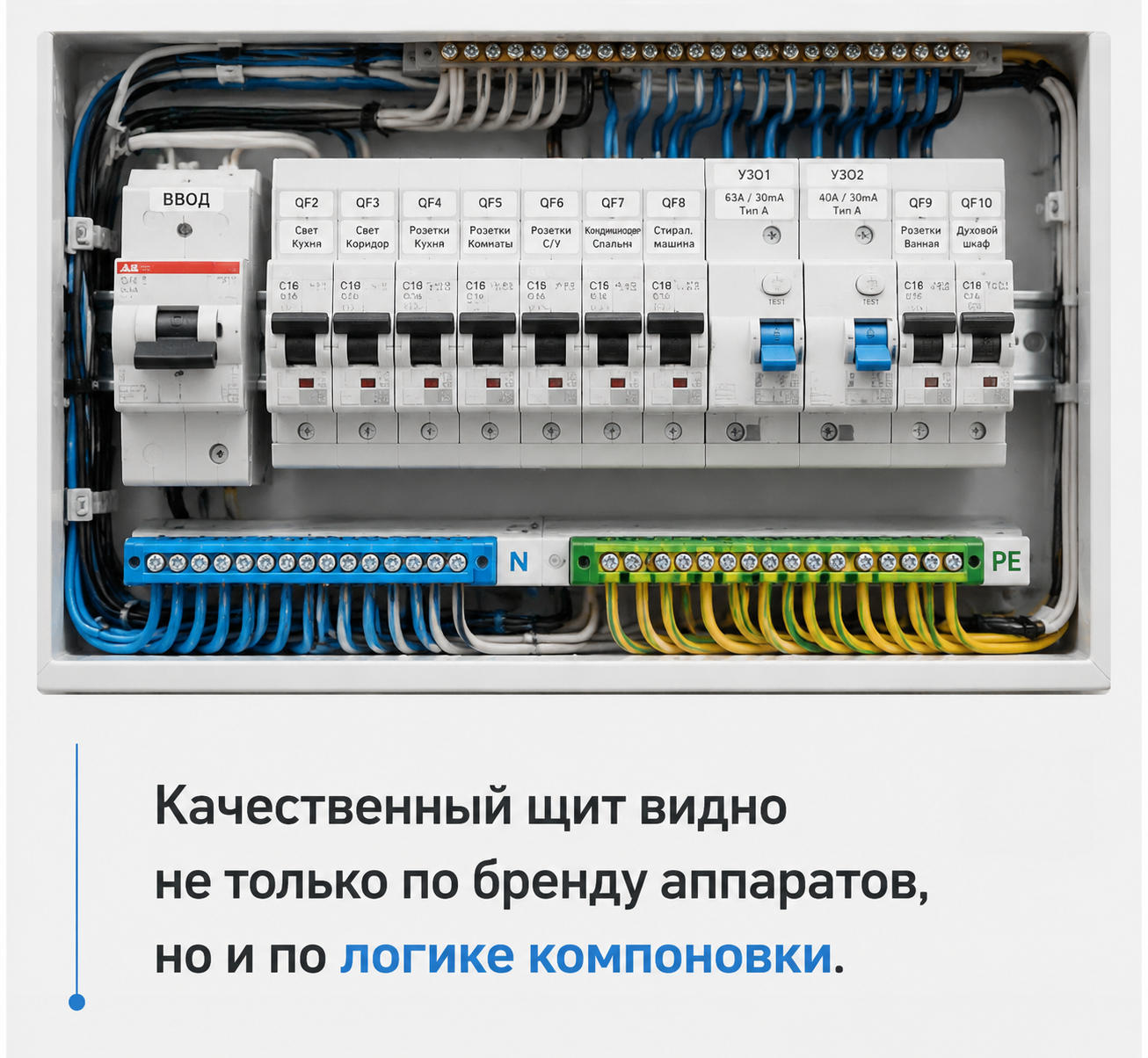

Автомат в квартирном щитке и автомат в НКУ: похожи, но задачи разные

В квартирном щитке автомат чаще защищает отдельную линию: розетки, освещение, варочную панель, кондиционер. В НКУ и промышленных щитах автомат может защищать ввод, секцию, распределительный фидер, двигатель, шкаф автоматики, линию к насосной станции или технологическому оборудованию.

Разница не только в токах. В промышленном щите важны дополнительные параметры: расчетные токи КЗ, категория электроприемников, селективность, удаленная сигнализация, механическая блокировка, моторный привод, возможность обслуживания, термический режим шкафа, резервирование и взаимодействие с АСУ ТП.

Например, автомат в отходящей линии ГРЩ должен быть согласован с вводным аппаратом, кабелем, нагрузкой и нижестоящим щитом. Если он выбран без проверки селективности, при аварии на одной линии может отключиться слишком большой участок объекта. Производство такие сюрпризы не любит. Оно вообще редко любит сюрпризы, особенно электрические.

Типовые ошибки при выборе автомата

1. Ставить автомат “побольше”, чтобы не отключался. Это не ремонт, а маскировка проблемы. Нужно искать причину срабатывания: перегрузка, КЗ, пусковой ток, плохой контакт, ошибка схемы.

2. Выбирать номинал без учета кабеля. Автомат должен защищать линию. Если кабель не выдерживает ток, номинал автомата нужно пересматривать вместе с сечением и способом прокладки.

3. Игнорировать отключающую способность. Особенно опасно возле ввода, в ГРЩ, ВРУ и НКУ, где токи короткого замыкания могут быть высокими.

4. Ставить характеристику D вместо C без расчета. Иногда это решает проблему ложных отключений, а иногда делает защиту от КЗ недостаточно чувствительной на длинной линии.

5. Не учитывать пусковые токи. LED-драйверы, двигатели, трансформаторы и блоки питания могут давать кратковременные броски тока.

6. Не проверять нагрев в щите. Плотная компоновка, высокая температура и плохая вентиляция могут ухудшить условия работы аппаратов.

7. Смешивать аппараты без проверки совместимости. Гребенчатые шины, клеммы, ввод сверху/снизу, аксессуары и производственные рекомендации имеют значение.

8. Не маркировать линии. Без маркировки обслуживание превращается в угадайку. В электрощите угадайка — плохой жанр.

Что проверять, если автомат выбивает

Если автоматический выключатель регулярно отключается, не нужно первым делом менять его на более мощный. Безопасный порядок проверки другой:

·       определить, при каком режиме происходит отключение: сразу при включении, через несколько секунд, через минуты или под нагрузкой;

·       разделить причины: короткое замыкание, перегрузка, пусковой ток, неисправность потребителя, плохой контакт, перегрев аппарата;

·       измерить ток нагрузки и сравнить его с расчетными значениями;

·       проверить состояние клемм, затяжку, следы нагрева, потемнение изоляции, запах, оплавления;

·       проверить соответствие автомата кабелю и нагрузке;

·       для сложных щитов выполнить диагностику, тепловизионный контроль и измерения специализированными приборами.

Для жилого объекта это вопрос безопасности. Для производства — еще и вопрос простоя. Один неверно выбранный автомат может регулярно останавливать насос, вентиляцию, линию освещения, технологический шкаф или часть оборудования.

Как автоматический выключатель связан с УЗО и дифавтоматом

Автомат защищает от сверхтоков: перегрузки и короткого замыкания. УЗО реагирует на дифференциальный ток утечки. Дифавтомат совмещает функции автомата и УЗО в одном корпусе. Поэтому нельзя сказать “поставим УЗО вместо автомата” или “автомат защитит от утечки”. Это разные виды защиты.

В нормальном щите защита строится комплексно: автомат защищает кабельную линию от сверхтока, УЗО или дифавтомат защищает от опасных токов утечки, УЗИП снижает риск повреждений при перенапряжениях, реле контроля фаз защищает трехфазное оборудование от неправильного режима питания. Для промышленного шкафа могут добавляться тепловые реле, моторные автоматы, датчики температуры, контроль изоляции, аварийная сигнализация и связь с АСУ ТП.

На что смотрит производитель электрощита

При сборке щита производитель не должен просто поставить аппараты из спецификации “как есть”, если в исходных данных есть явные противоречия. Хорошая инженерная практика — проверить, достаточно ли данных для безопасного выбора и монтажа.

·       однолинейная схема и назначение линий;

·       расчетные токи нагрузок;

·       сечения, марки и способы прокладки кабелей;

·       токи короткого замыкания или исходные данные для их оценки;

·       требования к селективности и резервированию;

·       условия установки щита: помещение, температура, IP, вентиляция;

·       тип и производитель аппаратов, наличие сертификатов и совместимых аксессуаров;

·       требования к маркировке, испытаниям и комплекту документации.

Примеры из практики

Пример 1. Розеточная линия отключается при включении нескольких приборов

Типичная ситуация: в розеточную группу подключили обогреватель, чайник и еще пару потребителей. Автомат отключается через некоторое время. Здесь вероятна перегрузка линии. Решение — не поставить автомат выше, а проверить расчетную нагрузку, кабель, розеточную группу и при необходимости разделить линии.

Пример 2. Автомат отключается сразу при запуске двигателя

Если двигатель исправен, причиной может быть пусковой ток. Но автомат с характеристикой D или другой аппарат выбирают только после проверки тока КЗ и защиты кабеля. Иногда правильнее применить пускатель с тепловым реле, моторный автомат, УПП или частотный преобразователь.

Пример 3. В щите периодически греется автомат

Причина может быть не в номинале, а в плохом контакте, неправильной посадке гребенчатой шины, слабой затяжке, превышении нагрузки или перегреве внутри шкафа. Поэтому диагностика должна включать осмотр, измерение тока, проверку контактных соединений и, при необходимости, тепловизионный контроль.

Чек-лист выбора автоматического выключателя

·       Назначение линии определено.

·       Рабочий ток нагрузки рассчитан.

·       Кабель выбран по сечению, способу прокладки и падению напряжения.

·       Номинал автомата не превышает допустимый ток защищаемой линии.

·       Характеристика B/C/D выбрана с учетом пусковых токов и тока КЗ.

·       Отключающая способность соответствует расчетному току КЗ.

·       Проверена селективность с вышестоящими аппаратами, если это требуется.

·       Учтены температура, компоновка и условия эксплуатации щита.

·       Аппарат совместим с шинами, клеммами, аксессуарами и выбранной серией.

·       В схеме и на щите есть понятная маркировка.

FAQ: частые вопросы

Можно ли поставить автомат большего номинала, если старый выбивает?
Нет, без расчета это опасно. Нужно выяснить причину отключения и проверить кабель, нагрузку, соединения и токи.

Что лучше: B16 или C16?
Зависит от нагрузки и расчетного тока короткого замыкания. B чувствительнее к кратковременным броскам, C чаще применяют для линий с умеренными пусковыми токами.

Автомат защищает человека от поражения током?
Автомат защищает от сверхтоков. Для защиты от утечек применяют УЗО или дифавтомат, а также систему заземления и уравнивания потенциалов.

Почему автомат не отключается, хотя провод греется?
Возможны плохой контакт, неверно выбранный номинал, высокая температура в щите, плохое соединение или перегрузка ниже порога быстрого отключения.

Нужно ли проверять автомат после сборки щита?
Да. При приемке проверяют соответствие схеме, маркировку, затяжку соединений, работу коммутации, изоляцию и другие параметры по программе испытаний.

Заключение

Автоматический выключатель — небольшой аппарат с большой ответственностью. Его задача не в том, чтобы “не мешать работать”, а в том, чтобы вовремя отключить опасный режим. Правильный выбор автомата начинается с нагрузки, продолжается расчетом кабеля и заканчивается проверкой отключающей способности, селективности, условий монтажа и качества сборки щита.

Если нужен электрощит, НКУ, ВРУ, ГРЩ или шкаф управления, автоматические выключатели стоит подбирать не по привычке и не по остаткам на складе, а по схеме, расчету и условиям объекта. Компания ЭЛТЕКО выполняет проектирование, сборку, модернизацию и ПНР электрощитов с подбором защитной аппаратуры под реальные задачи объекта.

Свяжитесь с нами, чтобы подобрать автоматические выключатели, рассчитать защиту линий или подготовить электрощит к изготовлению и вводу в эксплуатацию.

Смотрите также

·       УЗО, дифавтомат и автоматический выключатель: в чем разница

·       Как выбрать сечение кабеля: ток, мощность, длина и способ прокладки

·       Почему выбивает автомат: основные причины и что проверять

·       Компоновка электрощита: как расположение аппаратов влияет на надежность

·       ПНР электрощита: что проверяют перед вводом в эксплуатацию

·       Изготовление НКУ под заказ: этапы от заявки до отгрузки

Источники и материалы

·       ГОСТ IEC 60898-1-2020. Автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения — https://docs.cntd.ru/document/1200174659

·       ГОСТ IEC 60947-2-2021. Аппаратура распределения и управления низковольтная. Часть 2. Автоматические выключатели — https://docs.cntd.ru/document/1200181270

·       ПУЭ. Глава 3.1. Защита электрических сетей напряжением до 1 кВ — https://docs.cntd.ru/document/1200001627

·       ABB. Comparison of tripping characteristics for miniature circuit-breakers — https://library.e.abb.com/public/114371fcc8e0456096db42d614bead67/2CDC400002D0201_view.pdf

·       ABB. Electrical installation handbook. Protection, control and electrical devices — https://search-ext.abb.com/library/Download.aspx?Action=Launch&DocumentID=1SDC010002D0206&LanguageCode=en

·       Eaton. UL 489 and UL 1077 DIN rail miniature circuit breakers / FAZ product guide — https://www.eaton.com/content/dam/eaton/products/electrical-circuit-protection/industrial-miniature-circuit-breakers/FAZ-product-guide-pg01101009e.pdf

·       Schneider Electric FAQ: meaning of B, C, D, K and Z curves — https://www.se.com/us/en/faqs/FA228794/

·       I. S. Msiza, M. Haffejee. MCBs versus Fuses in Low-Voltage Applications — https://arxiv.org/abs/0709.3594

Перед использованием статьи как проектной рекомендации необходимо сверить актуальные редакции ПУЭ, ГОСТ, СП, требования сетевой организации и паспорта конкретных аппаратов. Статья носит информационный характер и не заменяет проектирование, расчет токов короткого замыкания и проверку электроустановки квалифицированным специалистом.
