Вступление: почему АВР - это не «лишняя автоматика», а страховка объекта

Представьте обычный рабочий день: производство идет, насосная станция держит давление, вентиляция работает, серверная не перегревается, освещение и система безопасности в норме. И тут пропадает основной ввод. Если на объекте нет автоматического ввода резерва, начинается знакомый сценарий: кто-то бежит к щиту, кто-то ищет ответственного, кто-то пытается понять, что отключилось, а технологический процесс уже стоит. АВР как раз нужен для того, чтобы этот театр оперативной растерянности не начинался.

АВР - автоматический ввод резерва. В электрощите это система, которая контролирует наличие и качество питания на основном источнике и при необходимости автоматически переключает нагрузку на резервный источник: второй ввод, другой трансформатор, дизель-генераторную установку, ИБП или иной резервный канал. В хорошей схеме АВР нагрузка получает питание не «как-нибудь», а по заданному алгоритму: с контролем напряжения, задержками, блокировками, сигнализацией и безопасным возвратом на основной ввод.

В этой статье разберем, как работает АВР 0,4 кВ, какие бывают схемы, из чего состоит шкаф АВР, где он применяется и какие ошибки в проектировании могут превратить полезную автоматику в источник проблем. Материал подойдет и инженеру, и снабженцу, и руководителю, которому нужно понять, за что он платит при заказе щита АВР.

Что такое АВР в электрощите

АВР - это функциональный узел электроснабжения, который автоматически восстанавливает питание потребителей путем подключения резервного источника при отключении или недопустимом ухудшении параметров рабочего источника. В составе щита АВР обычно есть силовая часть, цепи управления, блокировки, органы индикации, клеммы внешних сигналов и, при необходимости, интерфейсы связи с диспетчеризацией или АСУ ТП.

Говоря проще, АВР решает три задачи: видит, что с основным вводом что-то не так; отключает неисправный или недоступный ввод; подключает резервный источник по безопасному алгоритму. Вроде бы все просто. Но за этой простотой скрываются важные детали: нельзя допустить параллельного включения вводов, нельзя подключать резерв при аварии на шинах нагрузки, нельзя делать возврат на основной ввод без выдержек времени и нельзя забывать про селективность защит. Электрика не любит героизма, она любит расчет и блокировки.

Зачем нужен автоматический ввод резерва

Главная задача АВР - обеспечить непрерывность или быстрое восстановление электроснабжения. Он не делает объект полностью «неубиваемым» и не заменяет грамотный проект, но резко снижает зависимость от человека в момент аварии. Особенно это важно там, где даже короткий перерыв питания приводит к ущербу: останавливается насос, сбивается технологический цикл, выключается вентиляция, пропадает связь, падает сервер, отключается пожарная автоматика или охранная система.

В бытовом секторе АВР часто ассоциируется с частным домом и генератором. В промышленной и коммерческой электрике АВР встречается в ВРУ, ГРЩ, НКУ 0,4 кВ, шкафах управления насосами, вентиляцией, дымоудалением, компрессорами, котельными, системами водоснабжения, очистными сооружениями и другими объектами, где питание должно быть не только «подано», но и управляемо.

·       Снижает время простоя при пропадании основного питания.

·       Исключает ручные ошибки при переключении вводов.

·       Позволяет автоматически запускать резервный источник, например ДГУ.

·       Формирует сигналы в диспетчеризацию: «нет ввода», «работа от резерва», «авария АВР», «ДГУ запущена».

·       Повышает надежность электроснабжения объекта, если резерв действительно независим и правильно рассчитан.

Теоретическая и нормативная основа

Перед проектированием технического материала по АВР важно сверять формулировки с актуальными редакциями ПУЭ, ГОСТ IEC и проектной документацией конкретного объекта. Ниже - ориентиры, на которые обычно опираются инженеры при разработке низковольтных щитов АВР.

Категории надежности: где АВР действительно нужен

АВР тесно связан с категорией электроприемников по надежности электроснабжения. Для электроприемников первой категории питание обычно предусматривается от двух независимых взаимно резервирующих источников, а перерыв допускается только на время автоматического восстановления питания. Для особой группы первой категории требуется еще более надежная схема, часто с третьим независимым источником. Для второй категории перерыв может быть допустим на время включения резервного питания действиями персонала или оперативной бригады. На практике это означает: АВР не ставят «для красоты», его ставят там, где категория, технология или бизнес-риски требуют резервирования.

Категория надежности не назначается сборщиком щита «на глаз». Она определяется проектом, технологией, заданием заказчика и требованиями объекта. Если в ТЗ написано «нужен АВР», инженер все равно должен уточнить: какие нагрузки резервируются, какой допустимый перерыв питания, откуда берется резерв, требуется ли автоматический возврат и нужно ли согласование с ДГУ, ИБП или верхним уровнем АСУ ТП.

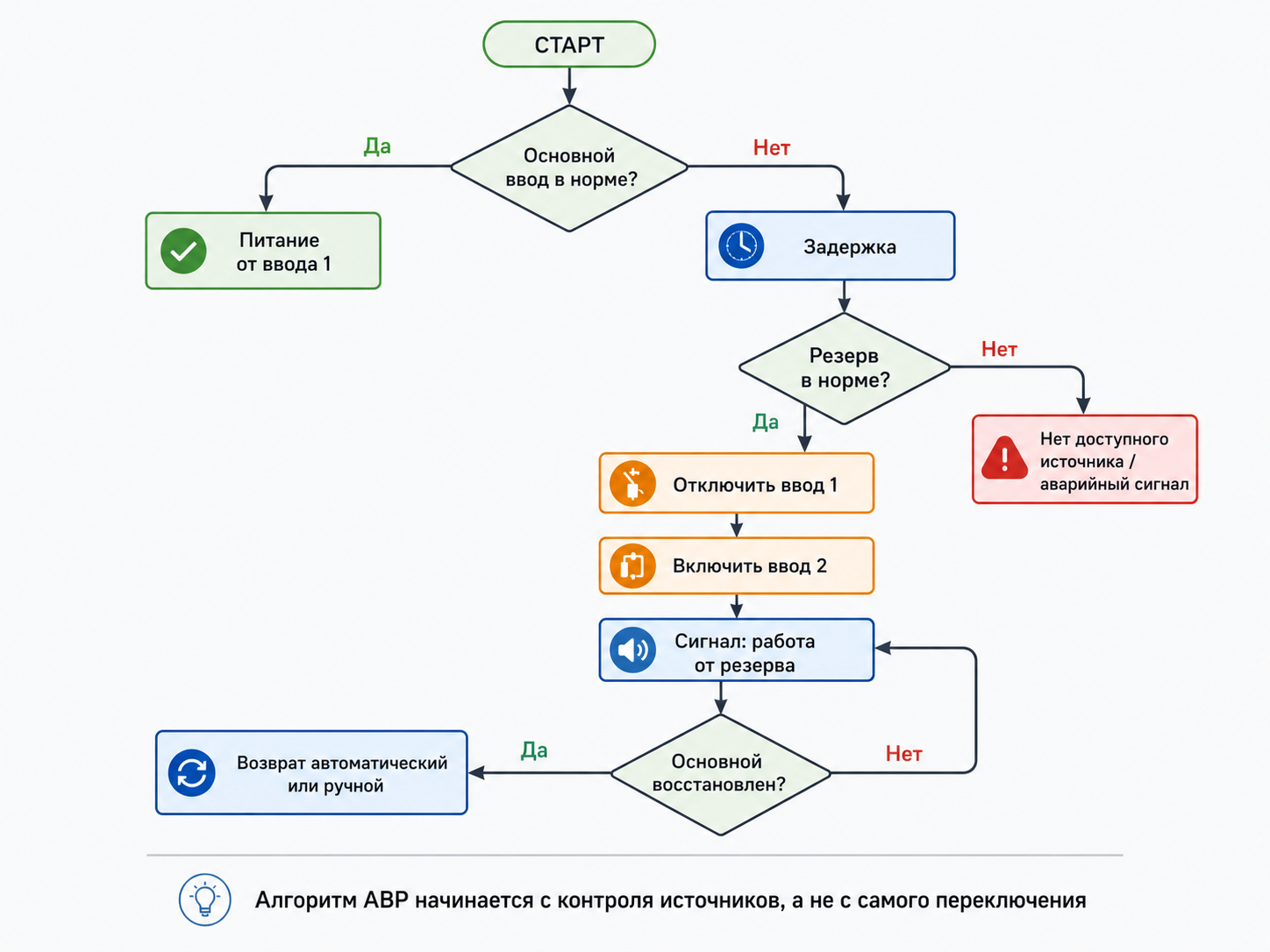

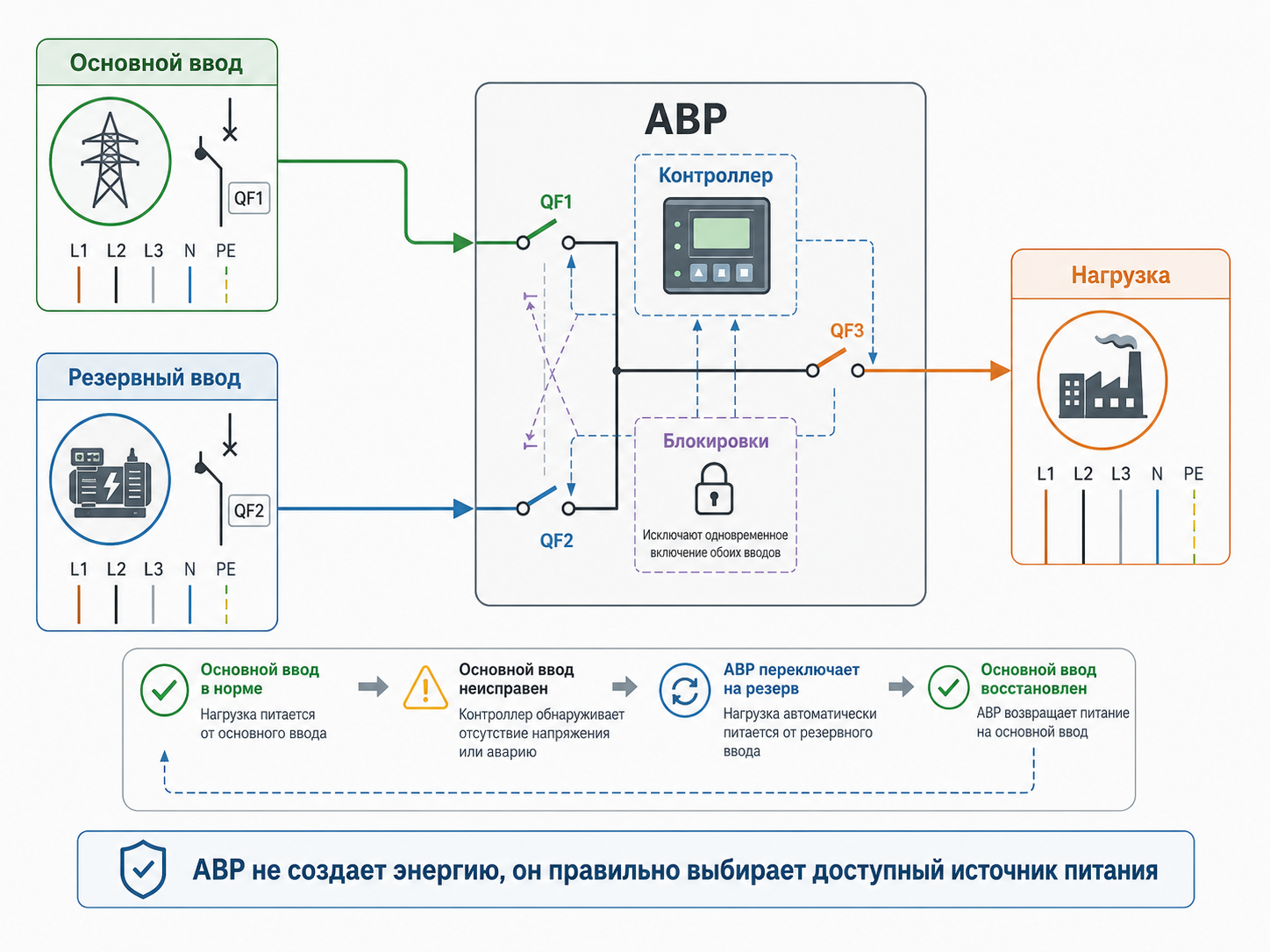

Как работает АВР: базовый алгоритм

Типовая логика АВР строится вокруг контроля напряжения и состояния коммутационных аппаратов. В нормальном режиме нагрузка питается от основного ввода. Контроллер или релейная схема следит за напряжением, чередованием фаз, пропаданием фаз, иногда за частотой и другими параметрами. Если основной ввод выходит за допустимые пределы, АВР после выдержки времени отключает основной ввод и включает резервный. Когда основной ввод восстанавливается, система либо автоматически возвращает нагрузку на него, либо ожидает команды оператора.

1.     Контроль основного и резервного источника: напряжение, фазы, иногда частота и состояние вводных аппаратов.

2.     Фиксация аварии основного ввода: пропадание напряжения, недопустимое снижение/повышение, обрыв фазы, неправильное чередование фаз.

3.     Выдержка времени, чтобы не реагировать на кратковременные провалы и «моргания» сети.

4.     Отключение основного ввода с проверкой обратной связи от аппарата.

5.     Пауза безопасности между отключением одного источника и включением другого.

6.     Включение резервного ввода при наличии разрешения, исправности резерва и отсутствии аварии на стороне нагрузки.

7.     Сигнализация режима: питание от резерва, авария основного ввода, отказ переключения, ручной режим, блокировка.

8.     Возврат на основной ввод после восстановления параметров и выдержки времени либо по команде оператора.

Что именно контролирует АВР

Основные схемы АВР 0,4 кВ

Схема АВР зависит от источников питания, категории надежности, мощности объекта, требований к времени переключения и бюджета. Нельзя просто сказать: «Поставьте любой АВР на 100 ампер». Для частного дома, небольшого магазина, насосной станции и главного распределительного щита завода решения будут разными.

На чем собирают АВР: контакторы, моторизированные автоматы, рубильники и ATSE

Силовая часть АВР может быть выполнена на разных аппаратах. Выбор зависит от тока, категории применения, требуемой отключающей способности, условий эксплуатации, габаритов, бюджета и требований к обслуживанию. В небольших щитах часто встречаются контакторы или модульные решения. В ВРУ и ГРЩ - моторизированные автоматические выключатели, переключатели нагрузки, рубильники с мотор-приводом или специализированные ATSE.

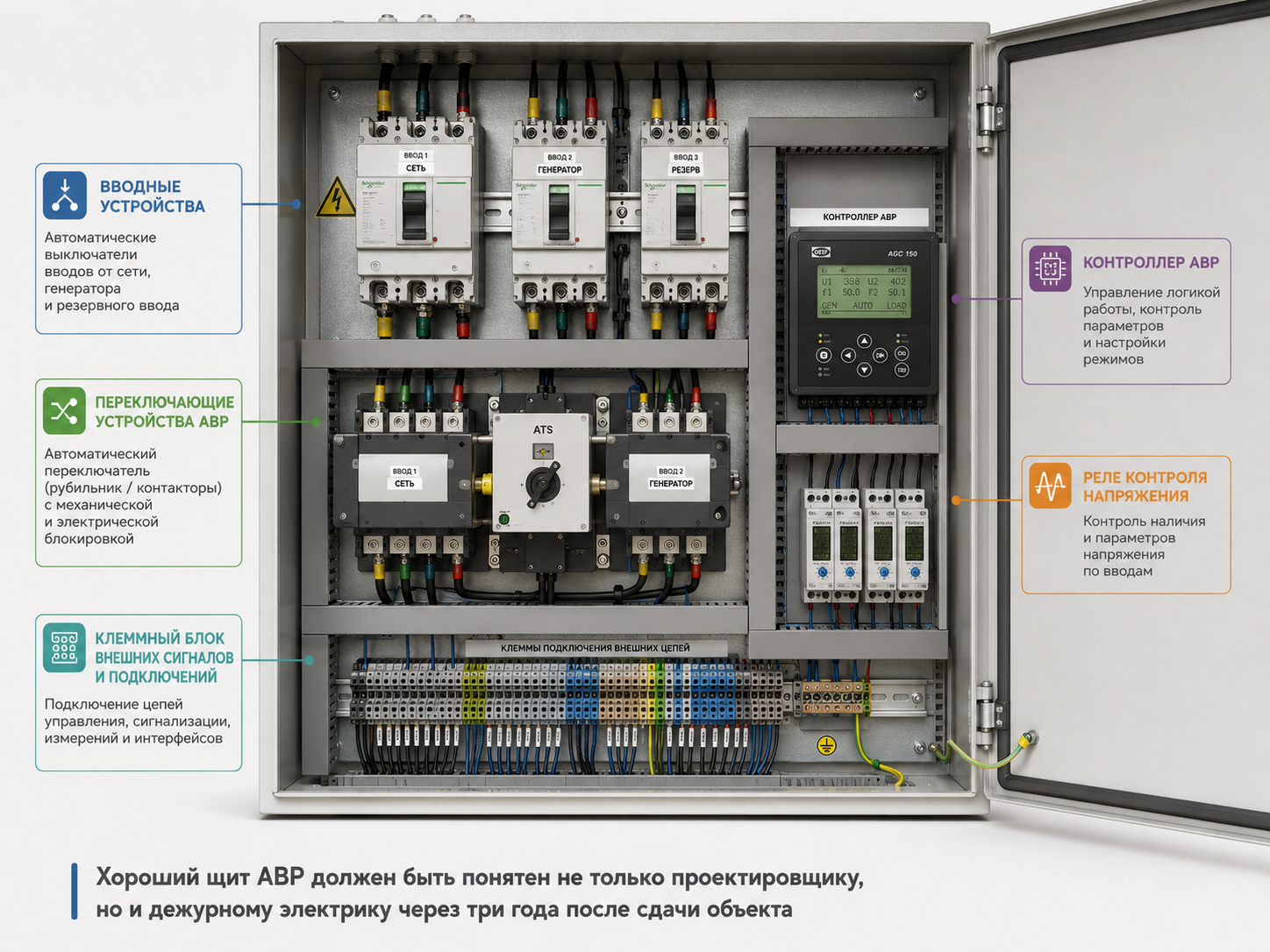

Из чего состоит щит АВР

Щит АВР - это не только два аппарата и пара лампочек на двери. Даже в простом исполнении он должен иметь понятную силовую схему, надежные цепи управления, корректную защиту, маркировку, индикацию и документацию. В промышленном исполнении добавляются измерение, диспетчеризация, клеммные блоки, резервное питание цепей управления и связь с верхним уровнем.

·       Корпус или секция НКУ: напольный или навесной шкаф, ВРУ, ГРЩ, ЩСУ, распределительная панель.

·       Вводные аппараты: автоматические выключатели, выключатели нагрузки, рубильники, предохранители, разъединители - по проекту.

·       Коммутационные аппараты переключения: контакторы, моторизированные автоматы, рубильники с приводом, ATSE.

·       Контроллер АВР или релейная логика: отслеживает состояние вводов и выполняет алгоритм переключения.

·       Реле контроля фаз/напряжения/частоты: контролируют качество питания источников.

·       Механические и электрические блокировки: исключают недопустимые включения.

·       Цепи управления: автоматы, предохранители, блок питания, трансформатор, клеммы, кнопки, переключатели режимов.

·       Индикация и сигнализация: «Ввод 1 включен», «Ввод 2 включен», «Авария», «Работа от резерва», «Ручной режим».

·       Измерение: вольтметр, амперметр, мультиметр, счетчик, трансформаторы тока - если требуется.

·       Клеммный ряд внешних сигналов: запуск ДГУ, авария ДГУ, готовность резерва, сухие контакты в диспетчеризацию.

·       Документация: схема, спецификация, таблица уставок, инструкция по эксплуатации, протоколы испытаний.

Режимы работы АВР

У нормального щита АВР есть не только автоматический режим. Обслуживание, проверка, аварийная ситуация и ПНР требуют разных сценариев. Поэтому на двери или внутри шкафа часто предусматривают переключатели режимов, кнопки управления, локальную индикацию и, при необходимости, блокировку от несанкционированного доступа.

Уставки и задержки: мелочи, из-за которых АВР либо работает, либо мешает

В АВР важна не только схема, но и настройки. Если задержка слишком маленькая, щит будет реагировать на кратковременные провалы сети и лишний раз дергать нагрузку. Если задержка слишком большая, объект будет стоять дольше, чем нужно. Если возврат на основной ввод сделан без выдержки, возможны повторные переключения при нестабильной сети. Автоматика должна быть спокойной, как опытный дежурный электрик: не паниковать на каждом «мигании», но и не спать при настоящей аварии.

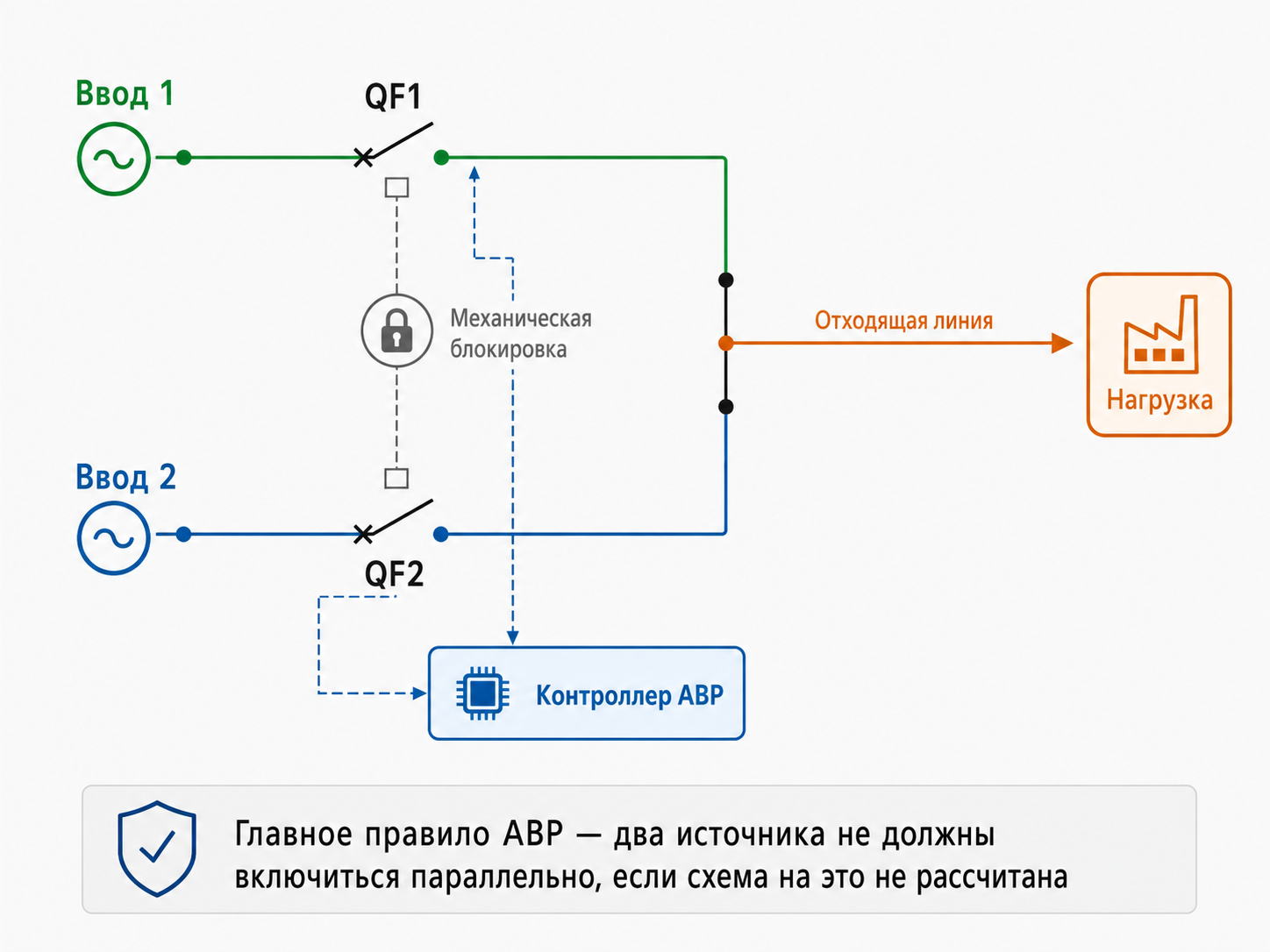

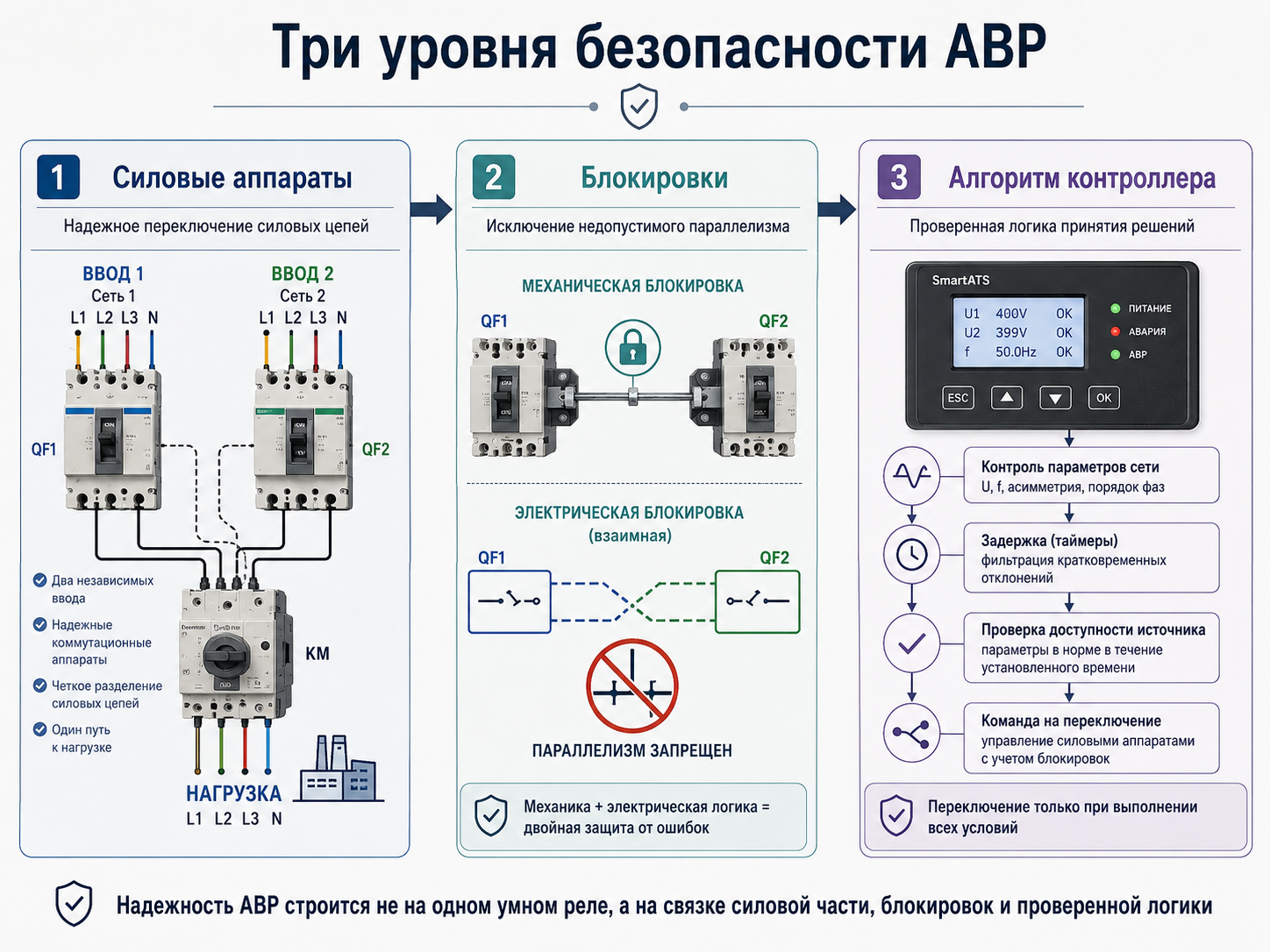

Защита, селективность и блокировки

АВР не отменяет защиту. Он не должен включать резерв на короткое замыкание, не должен обходить защитные аппараты и не должен нарушать селективность. Если после аварии на отходящей линии АВР просто подаст питание с другого ввода на ту же неисправность, объект получит не резервирование, а повтор аварии с другого источника. Поэтому проектирование АВР всегда связано с расчетом токов короткого замыкания, выбором аппаратов защиты, проверкой кабелей, уставок и координации.

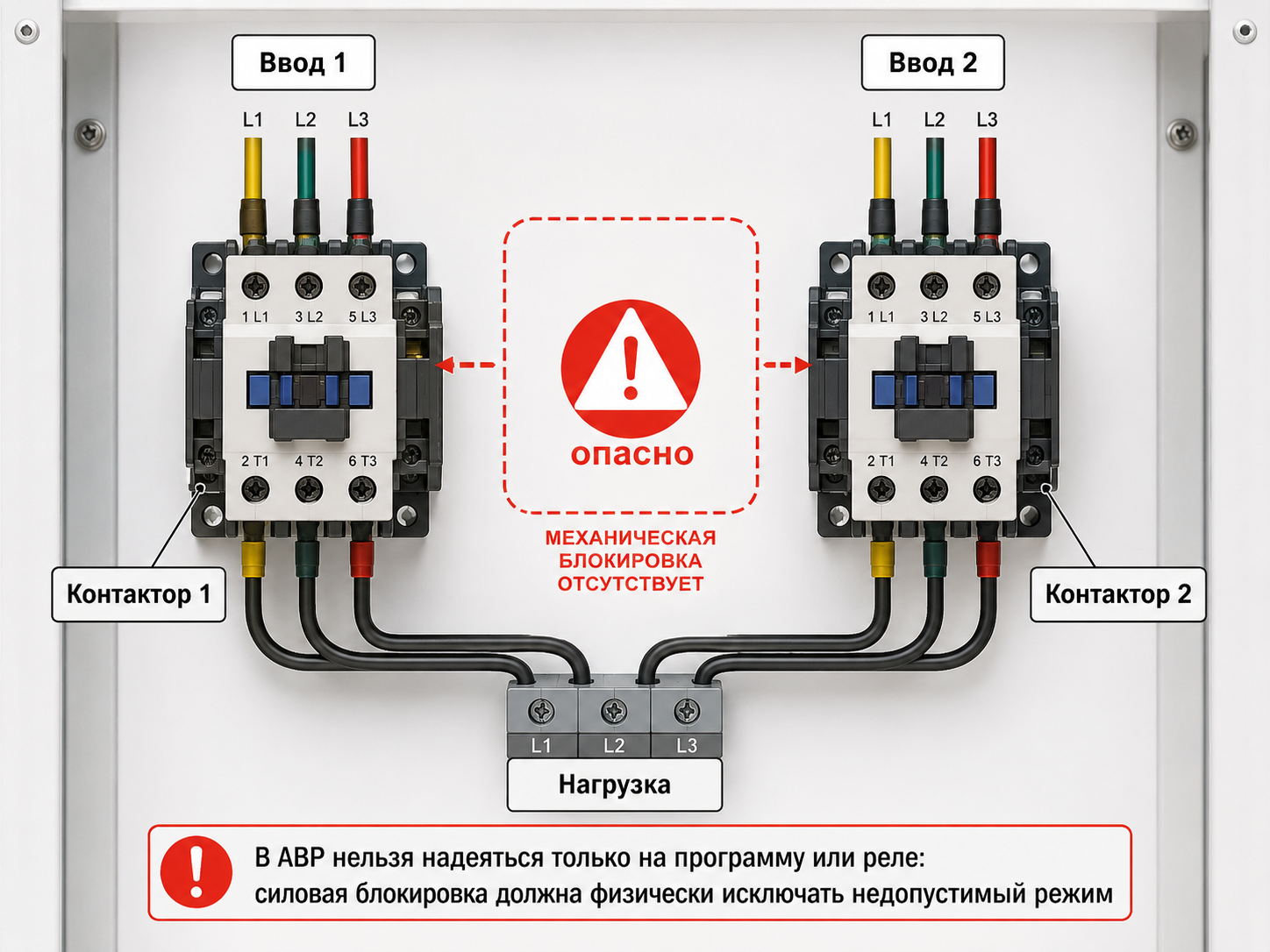

·       Механическая блокировка не позволяет одновременно замкнуть два ввода, если параллельная работа не предусмотрена проектом.

·       Электрическая блокировка запрещает команду включения одного аппарата, пока второй не отключен и не подтвержден его статус.

·       Защита вводов должна соответствовать токам нагрузки, токам КЗ и отключающей способности аппаратов.

·       Селективность нужна, чтобы при аварии отключалась поврежденная линия, а не весь объект.

·       Цепи управления должны быть защищены собственными автоматами или предохранителями.

·       Сигналы положения аппаратов должны поступать в контроллер АВР от вспомогательных контактов, а не предполагаться «по команде».

·       При наличии ДГУ нужно учитывать нагрузочную способность генератора, пусковые токи двигателей и очередность подключения нагрузок.

Где применяют щиты АВР

АВР применяют в жилых, коммерческих и промышленных объектах. Разница не в принципе работы, а в масштабе и требованиях. Для частного дома важны компактность, корректная работа с генератором и защита от обратной подачи в сеть. Для производства - селективность, мощность, ремонтопригодность и связь с диспетчеризацией. Для насосной станции - стабильный пуск насосов, контроль аварий и возможность ручного управления. Для здания - корректная работа с ВРУ, ГРЩ, противопожарными и инженерными системами.

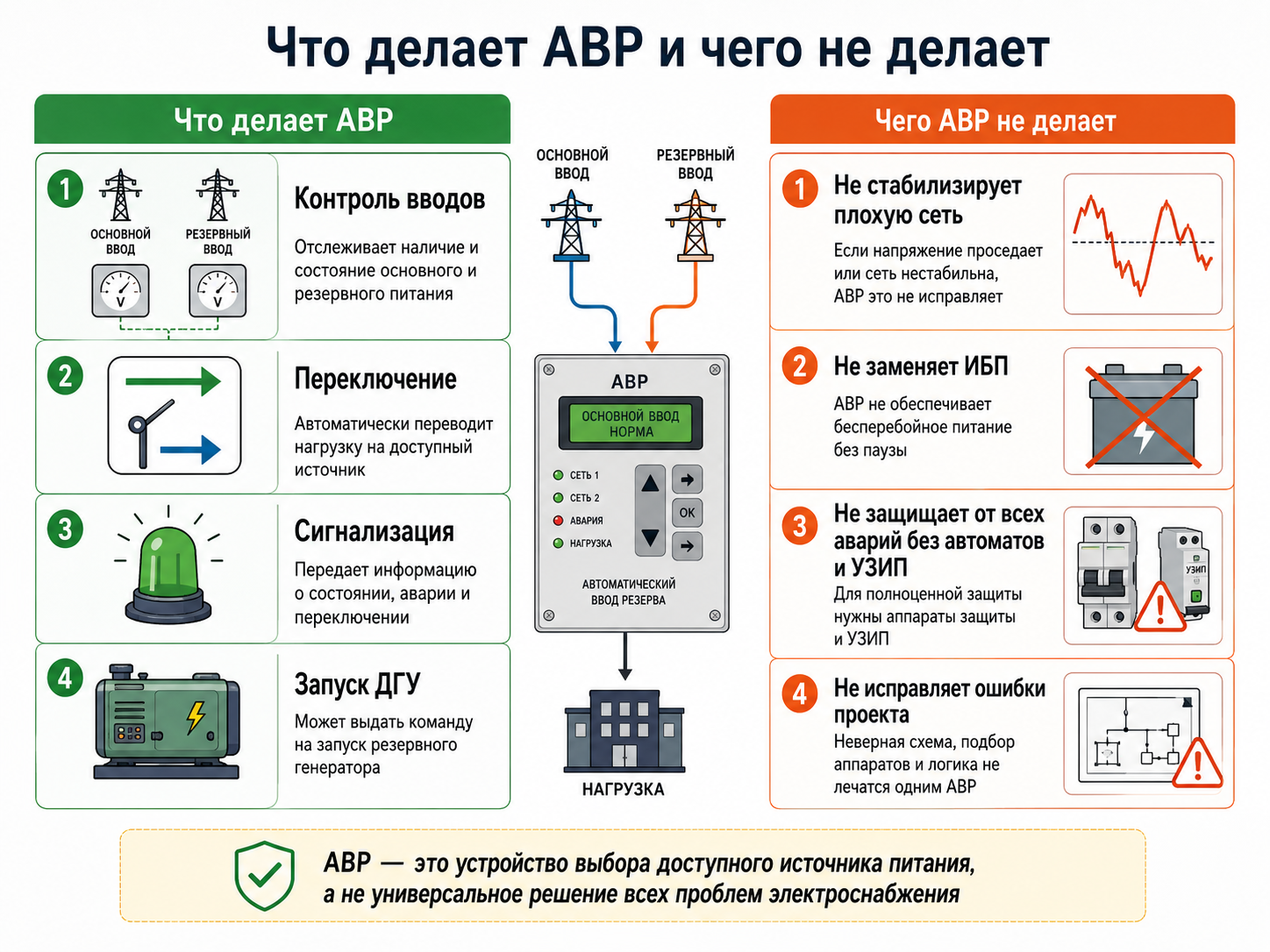

Что АВР не делает

Один из частых мифов: «Поставим АВР - и питание станет идеальным». Нет, не станет. АВР - это переключатель источников с логикой управления, а не универсальная таблетка от всех проблем электроснабжения. Он не стабилизирует напряжение, не фильтрует гармоники, не держит питание без перерыва как ИБП, не заменяет защиту от перенапряжений и не исправляет слабую сеть.

·       АВР не является источником бесперебойного питания. Даже быстрый АВР обычно дает перерыв, пусть и короткий.

·       АВР не заменяет ДГУ. Если резервного источника нет, переключать просто некуда.

·       АВР не заменяет расчет кабелей, автоматов, токов КЗ и селективности.

·       АВР не должен подключать резерв к неисправной нагрузке без анализа аварии.

·       АВР не гарантирует надежность, если второй ввод фактически зависит от той же повреждаемой линии.

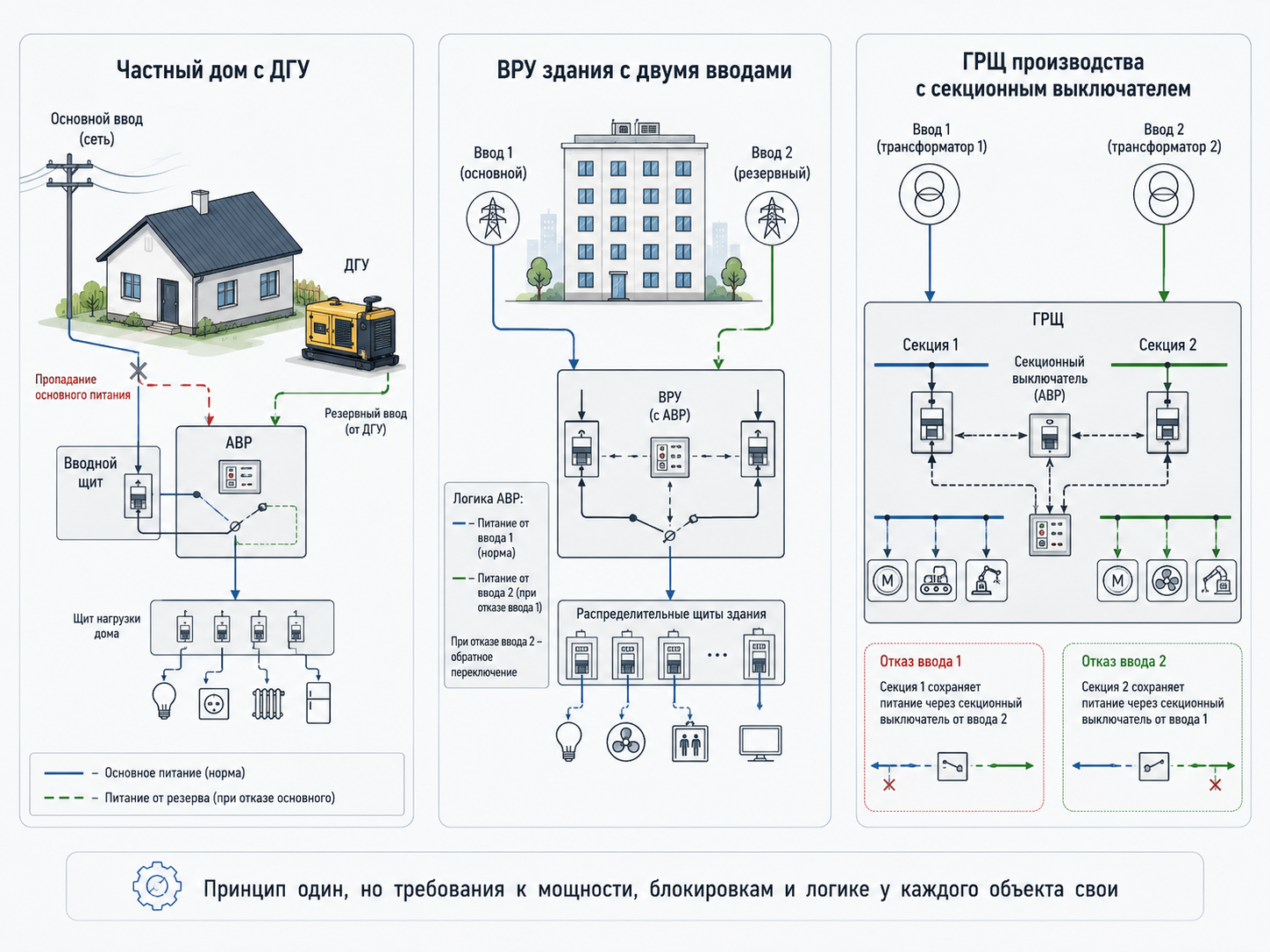

Практические примеры

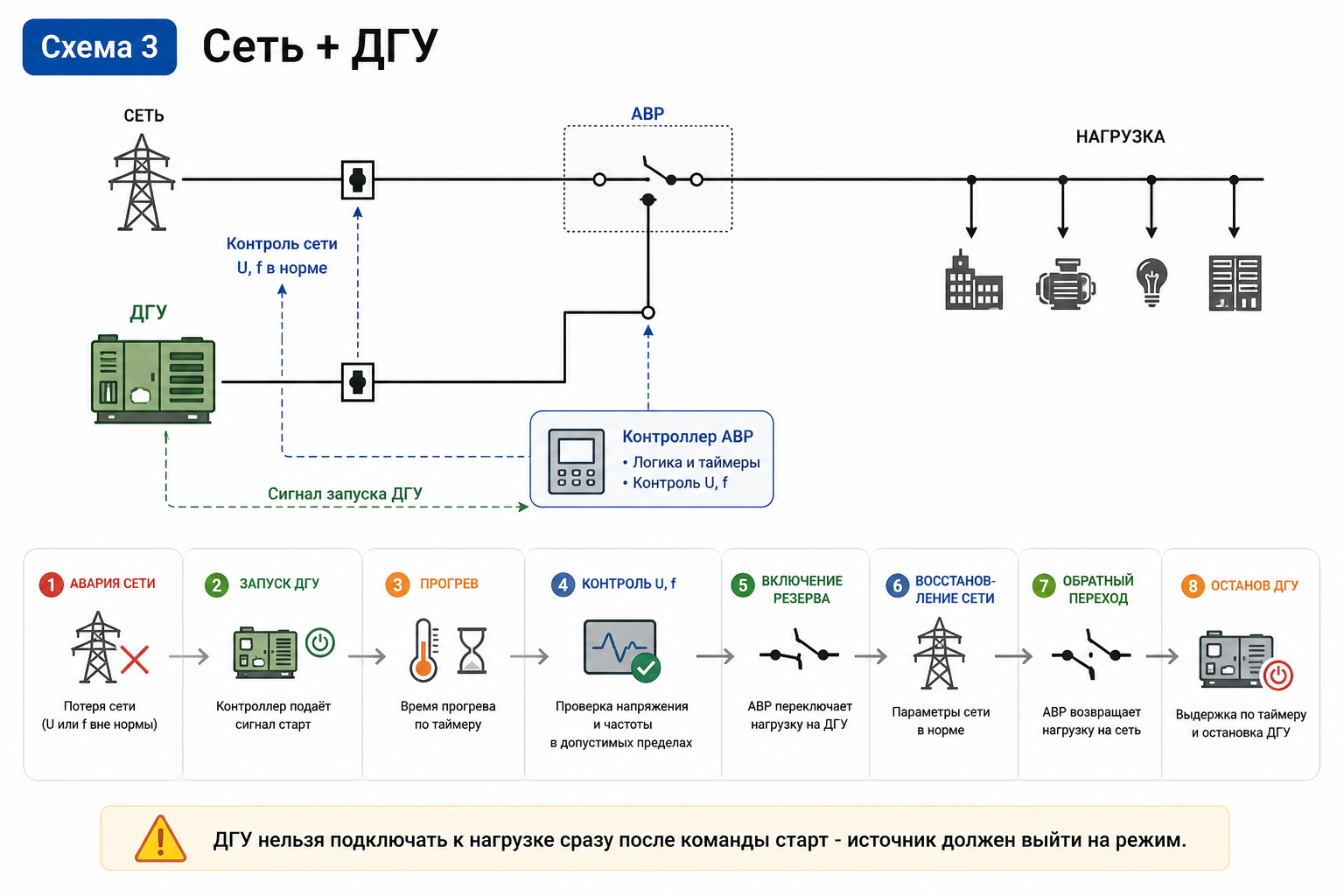

Пример 1. Частный дом: сеть + генератор

Для частного дома АВР часто выполняет переключение между сетевым вводом и генератором. Схема должна запускать генератор при пропадании сети, ждать выхода на режим, переключать выбранные нагрузки и возвращаться на сеть после ее стабильного восстановления. Важно не включать на генератор весь дом без разбора: электроплита, мощные нагреватели и несколько насосов могут быстро показать генератору, кто в доме главный.

Практичный вариант - разделить нагрузки на приоритетные и неприоритетные. На резерв можно оставить котельную, насос, часть освещения, холодильник, связь, систему безопасности. Мощные обогреватели и бытовые нагрузки подключаются только при достаточной мощности источника и соответствующем проекте.

Пример 2. ВРУ здания: два независимых ввода

В административном или торговом здании АВР часто размещают во ВРУ. Основная задача - сохранить питание инженерных систем и части распределительных линий при потере одного ввода. Здесь важны секционирование, учет категорий нагрузок, возможность ручного управления и понятная индикация. Для эксплуатации важно, чтобы на двери шкафа было ясно видно, от какого ввода сейчас питается нагрузка и почему произошло переключение.

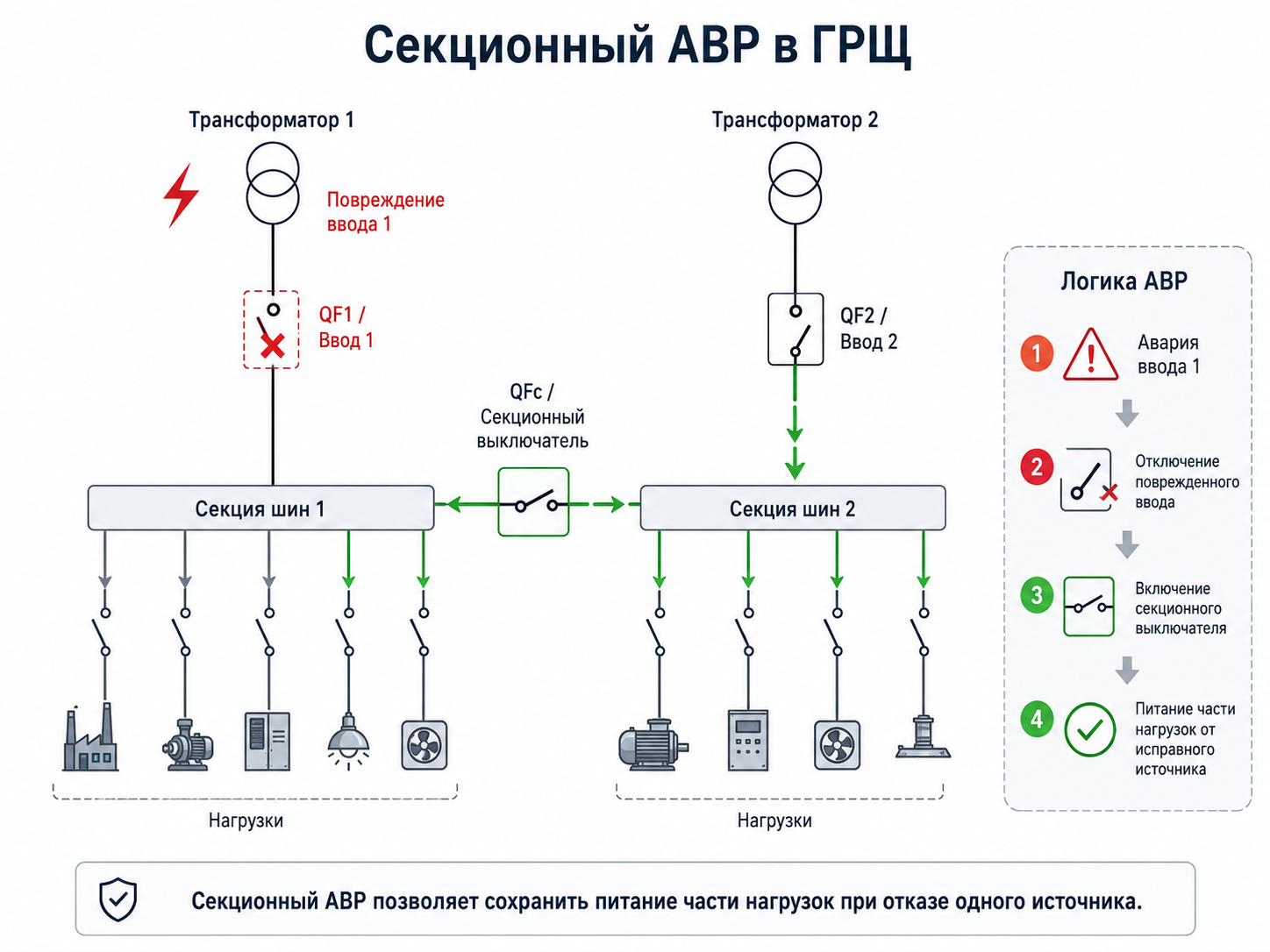

Пример 3. ГРЩ производства: секционный АВР

На производственных объектах часто применяют две секции шин с секционным выключателем. При отключении одного ввода АВР может отключить неисправный ввод и включить секционный аппарат, чтобы часть нагрузок получила питание от второй секции. Такая схема требует более серьезного проектирования: нужно проверить допустимые токи, загрузку трансформатора, селективность и режимы после переключения. Иначе «резерв» может оказаться перегрузкой здоровой секции.

Типичные ошибки при проектировании и сборке АВР

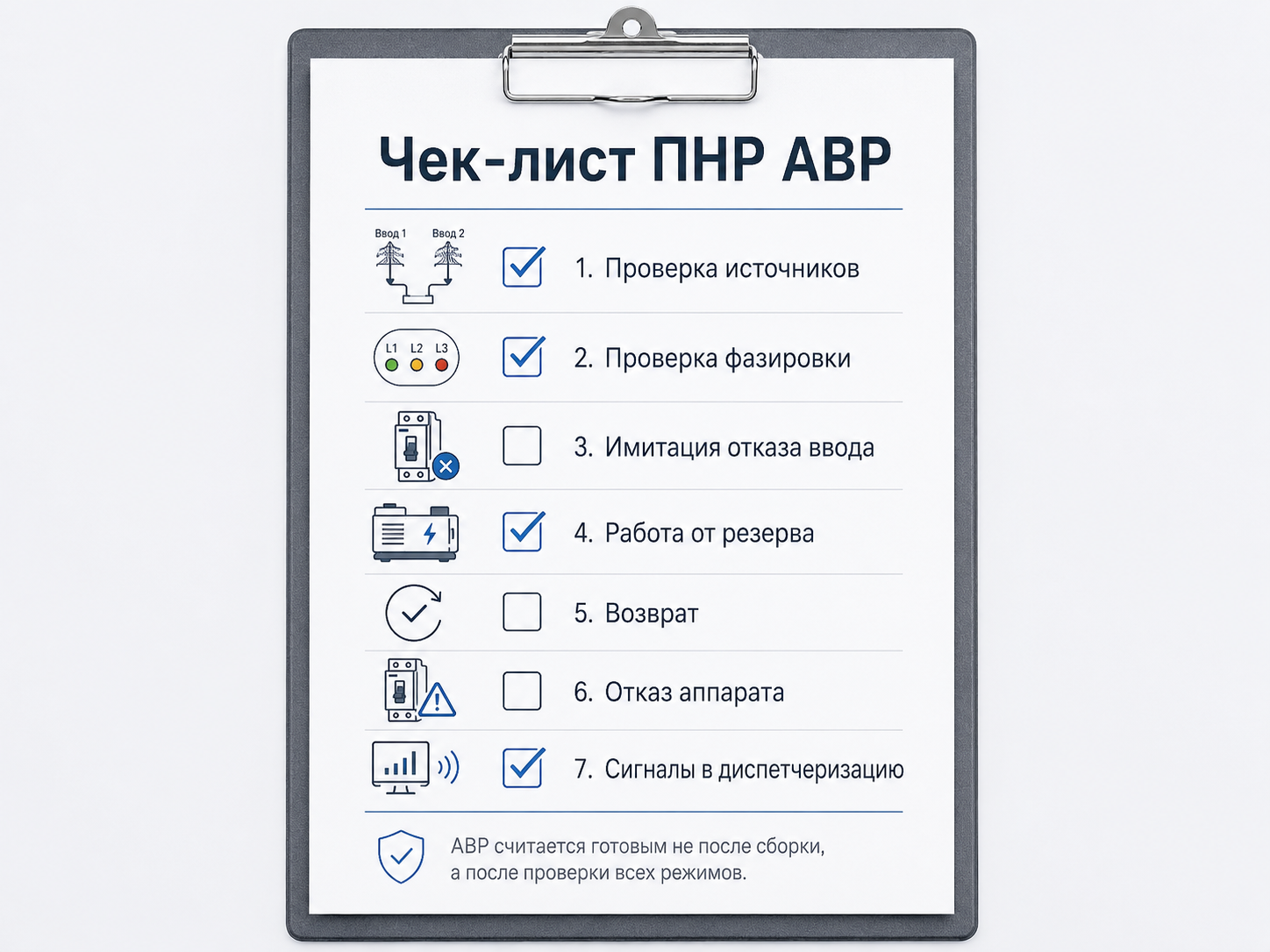

Нюансы монтажа, сборки и ПНР

Качественный щит АВР начинается не на сборочном участке, а на этапе ТЗ. Нужно понимать, какие источники питания есть на объекте, какие нагрузки резервируются, какой допустимый перерыв питания, требуется ли ДГУ, какие сигналы передавать в диспетчеризацию и кто будет обслуживать систему. Чем точнее исходные данные, тем меньше «сюрпризов» на ПНР.

·       Разделяйте силовые цепи и цепи управления, особенно в шкафах с большими токами и частыми коммутациями.

·       Соблюдайте требования по сечению проводников, радиусам изгиба, креплению кабелей и температурному режиму внутри шкафа.

·       Проверяйте момент затяжки силовых соединений по требованиям производителя аппаратов.

·       Подписывайте клеммы внешних сигналов: запуск ДГУ, авария ДГУ, готовность, блокировка, удаленная сигнализация.

·       Закладывайте удобный доступ к контроллеру, реле, предохранителям и клеммам для обслуживания.

·       Проводите проверку работы АВР во всех режимах: основной ввод, резерв, восстановление, ручной режим, запрет АВР, отказ аппарата.

·       Фиксируйте уставки контроллера и реле контроля напряжения в документации.

·       После ПНР передавайте заказчику схему, паспорт, инструкцию, перечень сигналов и рекомендации по периодическим проверкам.

Что указать в заявке на изготовление щита АВР

Чтобы инженер быстро подготовил корректное предложение, в запросе желательно указать не только «нужен АВР на 100 ампер», а исходные данные по объекту и нагрузкам. Чем точнее запрос, тем меньше вероятность, что коммерческое предложение будет похоже на гадание по кофейной гуще, только с автоматами и клеммами.

·       Напряжение сети: 1-фазная 230 В или 3-фазная 400/230 В.

·       Номинальный ток или расчетная мощность нагрузки.

·       Количество и тип источников: ввод 1, ввод 2, трансформатор, ДГУ, ИБП.

·       Нужен ли автоматический запуск ДГУ и какие сигналы доступны от генератора.

·       Категория электроприемников по надежности электроснабжения или требования проекта.

·       Допустимый перерыв питания при переключении.

·       Тип нагрузки: освещение, двигатели, насосы, вентиляция, серверы, технологическое оборудование.

·       Требования к автоматическому возврату на основной ввод.

·       Нужна ли диспетчеризация: сухие контакты, Modbus, Ethernet, связь с ПЛК/SCADA.

·       Условия установки: помещение, улица, степень защиты IP, температура, габаритные ограничения.

·       Требуемый бренд аппаратов или предпочтения по производителям.

·       Наличие проекта, однолинейной схемы, ТЗ, опросного листа или предыдущего щита для модернизации.

Советы профессионалов

·       Не экономьте на блокировках. В АВР это не «опция», а основа безопасности.

·       Не ставьте автоматический возврат без анализа технологии. Иногда безопаснее оставить возврат на команду оператора.

·       Для ДГУ заранее рассчитывайте, какие нагрузки можно включать сразу, а какие нужно подключать ступенчато.

·       Не забывайте про цепи управления: если они питаются только от пропавшего ввода, автоматика может потерять способность переключаться.

·       В щитах с двигателями обязательно проверяйте фазировку после переключения.

·       Для промышленных объектов полезно выводить режимы АВР в диспетчеризацию: электрик должен видеть не только «свет есть», но и причину работы от резерва.

·       Периодически проверяйте АВР под контролем специалистов. Автоматика, которую никогда не проверяли, в аварии может удивить. Обычно неприятно.

FAQ: частые вопросы об АВР

АВР переключает без перерыва?

Обычно нет. Большинство низковольтных схем АВР работает по принципу «разрыв перед включением»: сначала отключается один источник, затем включается другой. Для нагрузок, которым нельзя даже короткое пропадание питания, применяют ИБП или специальные схемы.

Можно ли поставить АВР после счетчика в частном доме?

Технически возможно, если схема соответствует проекту, требованиям сетевой организации, правилам безопасности и исключает обратную подачу от генератора в сеть. Такие работы должен выполнять квалифицированный специалист.

Чем АВР отличается от ИБП?

АВР переключает нагрузку между источниками питания. ИБП временно питает нагрузку от аккумуляторов и инвертора. Часто они работают вместе: ИБП закрывает короткий провал, а АВР/ДГУ обеспечивают длительный резерв.

Что лучше: контакторы или моторизированные автоматы?

Зависит от тока, нагрузки, требований к защите, ресурсу, скорости переключения и бюджету. Для небольших решений могут быть оправданы контакторы, для ВРУ и ГРЩ часто выбирают моторизированные аппараты или ATSE.

Нужен ли АВР, если есть два ввода?

Два ввода сами по себе еще не автоматическое резервирование. Если переключение выполняет человек, это уже не АВР в полном смысле. Для первой категории надежности обычно нужен автоматический переход на резерв, если это предусмотрено проектом.

Можно ли собрать АВР «по типовой схеме из интернета»?

Для учебного понимания - можно изучить. Для реального объекта - опасно. Нужно учитывать токи, нагрузки, защиту, категорию надежности, фазировку, источник резерва и требования эксплуатации.

Вывод: хороший АВР работает незаметно

Автоматический ввод резерва - это один из тех узлов, о которых редко вспоминают, пока все работает. И это хороший признак. Правильно спроектированный и собранный АВР спокойно контролирует источники питания, переключает нагрузку в аварийной ситуации, сообщает о режиме работы и не создает новых рисков для объекта.

Но надежность АВР не появляется сама по себе. Она складывается из проекта, правильного выбора аппаратов, расчетов, блокировок, аккуратной сборки, понятной маркировки и полноценной проверки на ПНР. Поэтому при заказе щита АВР важно выбирать не только «железо», но и инженерный подход.

ООО ИК «ЭЛТЕКО» разрабатывает и собирает электрощиты, ВРУ, ГРЩ, НКУ 0,4 кВ и шкафы управления с АВР под задачи объекта: от простого резерва питания до промышленных решений с ДГУ, секционированием, сигнализацией и интеграцией в АСУ ТП. Свяжитесь с нами, чтобы подобрать схему АВР, подготовить расчет и получить технически понятное коммерческое предложение.

Теоретические источники и материалы

·       ПУЭ. Глава 1.2. Электроснабжение и электрические сети - https://www.elec.ru/library/direction/pue/razdel-1-2-3.html

·       ПУЭ. Глава 3.3. Автоматика и телемеханика, п. 3.3.30 об АВР - https://www.elec.ru/library/direction/pue/razdel-3-3-3.html

·       ГОСТ IEC 60947-6-1-2024. Аппаратура распределения и управления низковольтная. Коммутационная аппаратура переключения - https://docs.cntd.ru/document/1307419813

·       ГОСТ IEC 61439-1-2024. Устройства комплектные низковольтные распределения и управления. Общие требования - https://docs.cntd.ru/document/1310381161

·       IEC 60947-6-1:2026. Transfer switching equipment - scope and terminology - https://webstore.iec.ch/en/publication/90494

·       Schneider Electric / ASCO. Selecting IEC 60947-6-1 Transfer Switches - https://www.se.com/ww/en/download/document/asc-ts-wp-122-SelectingIEC/

·       ABB. Transfer switch solutions - https://library.e.abb.com/public/a020ee90298c4edfb6aa63c98e76bf25/Transfer_switches_1SCC303024K0201_21-05.pdf

·       Eaton. Automatic Transfer Switch white paper - https://www.eaton.com/us/en-us/markets/healthcare/knowledge-center/eaton-automatic-transfer-switch-whitepaper.html

Перед проектированием конкретного щита АВР нужно сверить актуальные редакции ПУЭ, ГОСТ IEC, СП, требования сетевой организации, проектную документацию и паспорта выбранных аппаратов. Статья носит информационный характер и не заменяет проектирование электроустановки.
