7 привычек успешного инженера АСУ ТП

Содержание статьи

1.       Почему инженер АСУ ТП начинается с технологии

2.       Как держать фокус на бизнес-показателях

3.       Зачем фиксировать исходное состояние объекта

4.       Какие инструменты помогают работать быстрее и точнее

5.       Почему коммуникация важна не меньше программирования

6.       Как учиться и не утонуть в сомнительных источниках

7.       Почему знания нужно передавать операторам и эксплуатации

8.       Практический блок: ошибки, советы и применение на объектах

Вступление: инженер АСУ ТП начинается не с ПЛК

Инженер АСУ ТП - это не человек, который «прошил контроллер и ушел в закат». Хороший инженер понимает технологию, видит риски на объекте, умеет разговаривать с оператором, проектировщиком, снабженцем и руководителем производства. А еще - оставляет после себя систему, с которой можно работать без шаманского бубна, личного номера программиста и папки «финальная_версия_точно_последняя_3».

Эта статья - о семи профессиональных привычках, которые отличают сильного инженера АСУ ТП от специалиста, который просто знает среду программирования. Материал будет полезен начинающим инженерам, действующим автоматчикам, руководителям производств и заказчикам, которые хотят понять, как выглядит зрелый подход к автоматизации.

Главная мысль проста: успешная автоматизация рождается не только в TIA Portal, Codesys, WinCC, MasterSCADA или любой другой среде. Она начинается раньше - с понимания процесса, цели предприятия, исходных данных, дисциплины документации и умения объяснить результат человеческим языком.

Привычка 1. Сначала понять технологический процесс, а уже потом писать программу

Самая опасная иллюзия в АСУ ТП - думать, что контроллер управляет оборудованием сам по себе. На самом деле ПЛК управляет технологическим процессом через исполнительные механизмы, датчики, приводы, клапаны, насосы, частотные преобразователи и защитные цепи. Если инженер не понимает процесс, он автоматизирует не технологию, а свое представление о ней. Разница иногда стоит дорого.

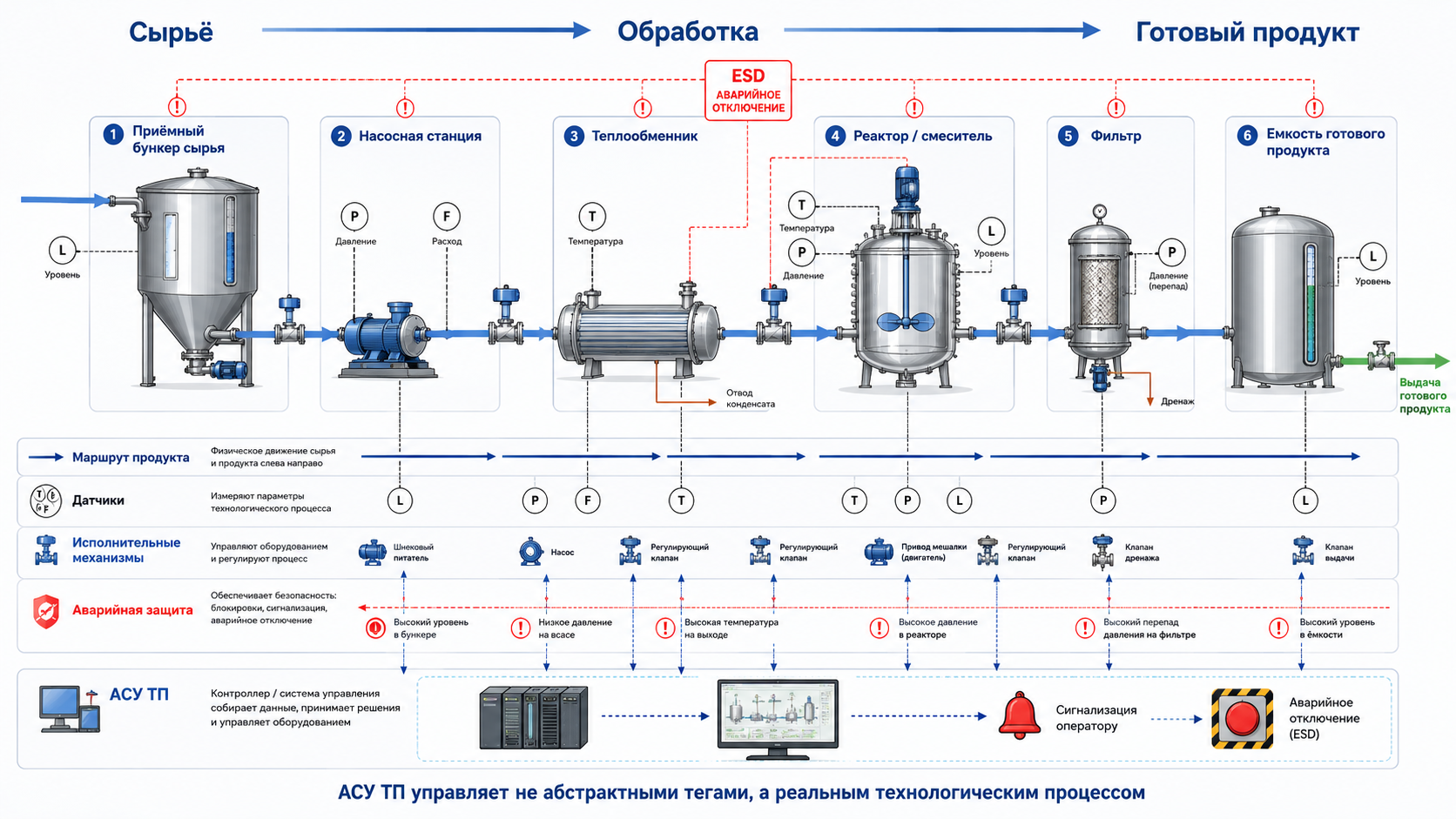

Перед разработкой алгоритмов нужно изучить маршрут продукта или среды: от сырья до готового результата, от входного сигнала до исполнительного действия. Для насосной станции это уровни, давление, резервирование, сухой ход, аварийный перелив. Для сушильного комплекса - подача материала, температура, разрежение, влажность, инерционность объекта. Для пресс-гранулятора - ток основного двигателя, подача сырья, пар, температура, стабильность гранулы и реакция оператора при нестабильном режиме.

Сильный инженер не стесняется задавать «простые» вопросы технологу и оператору. Как запускают установку после простоя? Что происходит на пересменке? Какие аварии бывают чаще всего? Какие датчики «врут», но все уже привыкли? Где оператор работает руками, потому что автоматика мешает? Ответы на такие вопросы часто важнее, чем три страницы красивого технического задания.

Практический прием: распечатайте технологическую схему и цветом отметьте путь продукта, энергоносителей, воздуха, воды, пара, сигнальных цепей и аварийных воздействий. После этого рядом отметьте, какие параметры измеряются, какие управляются, а какие пока «живут в голове оператора». Именно в этих белых пятнах обычно прячутся риски проекта.

Привычка 2. Держать фокус на главном, а не на всем сразу

На промышленном объекте всегда есть соблазн броситься чинить все, что мигает, пищит и раздражает. Но успешный инженер АСУ ТП умеет отделять важное от громкого. Не каждая авария критична для бизнеса, не каждый «красный» сигнал требует немедленной перепрошивки, и не каждая просьба оператора должна превращаться в новую кнопку на экране.

Правильный фокус строится вокруг показателей, которые действительно важны предприятию: выпуск продукции, качество, себестоимость, энергопотребление, надежность, безопасность, экологические требования, снижение простоев. Если задача инженера не связана ни с одним из этих показателей, ее ценность будет сложно объяснить руководителю, финансовому отделу и самому себе.

Например, настройка контура PID - это не просто «сделали красивый график». Это может быть снижение колебаний температуры, уменьшение брака, экономия пара, повышение стабильности качества. Оптимизация аварийной сигнализации - это не только порядок на SCADA, но и снижение риска неправильных действий оператора. Правильная мнемосхема - это не дизайн ради дизайна, а уменьшение времени реакции в нештатной ситуации.

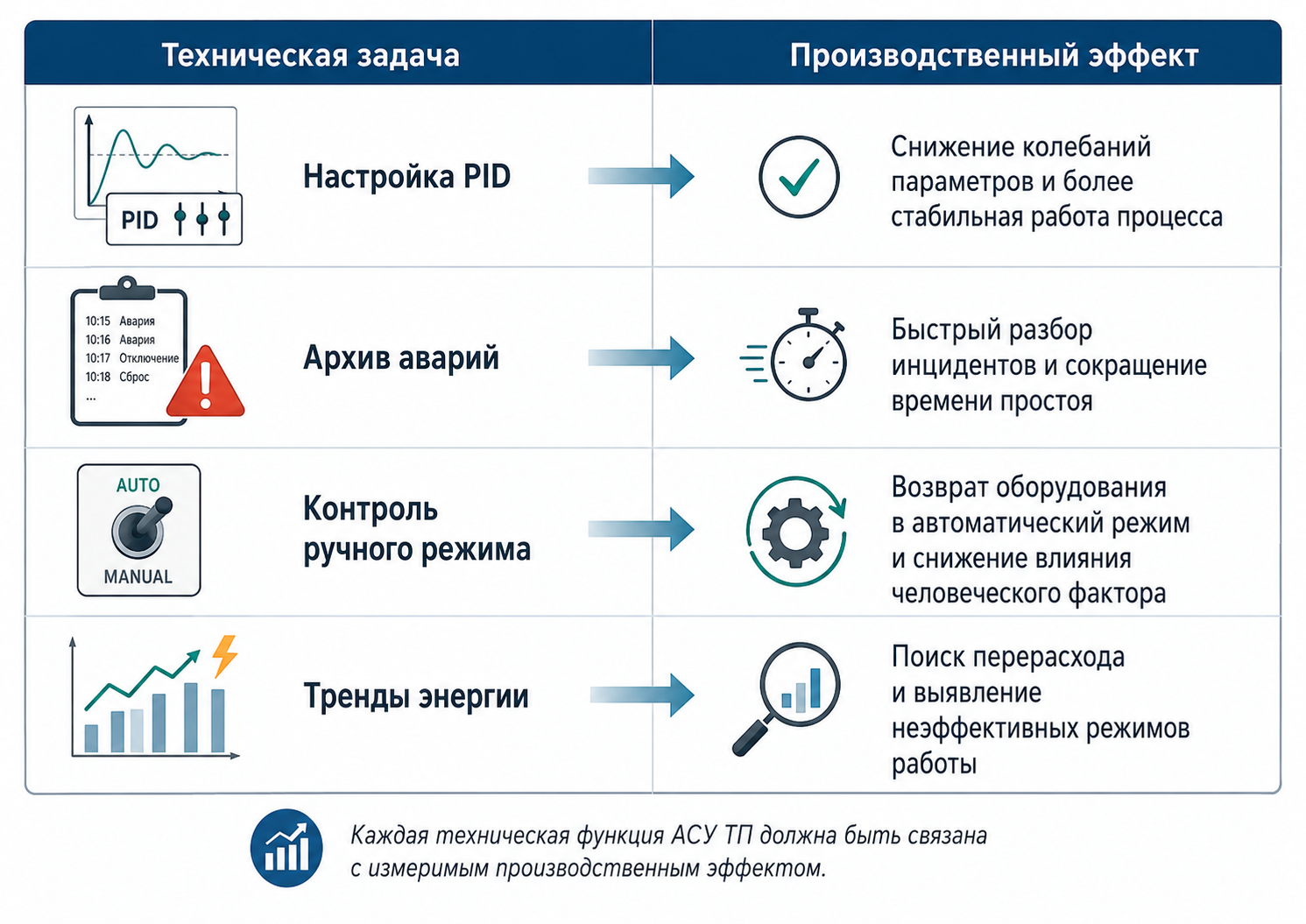

Хорошая привычка - формулировать каждую инженерную задачу в связке «техническое действие -> производственный эффект». Не «добавить тренды», а «добавить тренды тока двигателя и подачи, чтобы быстрее выявлять перегрузку и нестабильность режима». Не «перерисовать экран HMI», а «сократить время поиска аварии оператором».

Привычка 3. Фиксировать исходную точку: без «до» не бывает убедительного «после»

Одна из частых ошибок в автоматизации - выполнить полезную работу и не суметь доказать ее пользу. До вмешательства установка работала нестабильно, после - стабильнее. Но насколько? Простои были частыми, стали реже. Но на сколько часов? Энергии тратили много, теперь меньше. Но в каких единицах и за какой период?

Успешный инженер документирует исходное состояние: аварии, ручные режимы, нестабильные контуры, расход энергии, длительность запуска, количество брака, время реакции оператора, частоту вмешательств обслуживающего персонала. Не обязательно превращать это в диссертацию. Иногда достаточно таблицы, выгрузки из SCADA, скриншота тренда и короткого комментария.

Важно измерять показатели одинаковым способом до и после изменений. Если сравнивать расход энергии за сутки до модернизации с расходом за смену после модернизации, результат будет красивым только на бумаге. В инженерной среде такие фокусы живут недолго: производство быстро проверяет красивые цифры реальностью.

Исходная точка особенно важна при модернизации старых шкафов управления, замене ПЛК, переходе с устаревшей платформы на современную, внедрении HMI/SCADA, добавлении частотного регулирования или пересборке алгоритмов блокировок. Чем больше изменений, тем важнее показать, что стало лучше и почему.

 Привычка 4. Использовать инструменты, а не героизм

Инженеры любят решать сложные задачи вручную. В этом есть профессиональное удовольствие: найти причину, поймать редкую аварию, увидеть закономерность в шумном тренде. Но успешный инженер понимает: героизм не должен быть основным методом работы. Если проблему можно искать быстрее с помощью инструментов, надо использовать инструменты.

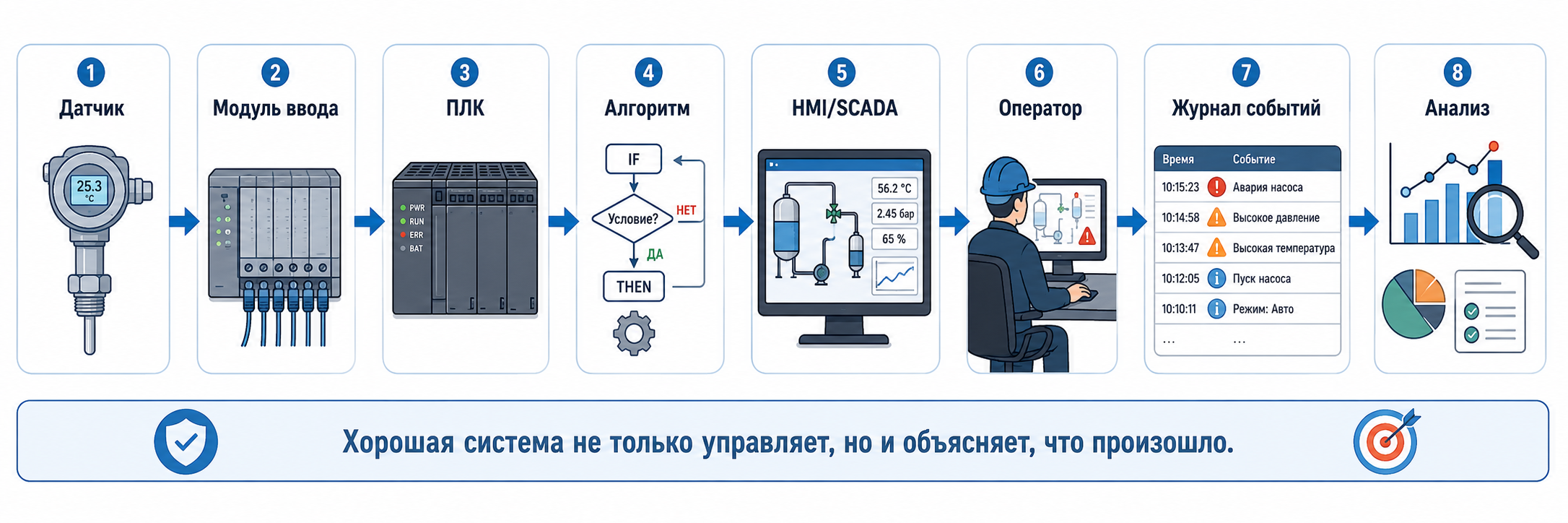

Для АСУ ТП это означает нормальную работу с архивами, трендами, журналами аварий, диагностикой сети, анализом качества сигналов, мониторингом контуров управления, резервными копиями проектов, системой версий и чек-листами ПНР. Да, можно вручную просмотреть сто экранов и десять часов трендов. Но лучше сначала отфильтровать события, найти самые частые аварии, проверить переходы в ручной режим и выделить контуры с наибольшими отклонениями.

Правильные инструменты ускоряют не только разработку, но и сопровождение. Проект ПЛК с понятной структурой, именованием тегов, комментариями, блоками функций и документацией легче развивать. SCADA с логичным деревом объектов и читаемыми сообщениями аварий снижает нагрузку на оператора. Электрическая схема с нормальной маркировкой экономит часы на наладке и обслуживании.

Инструменты не отменяют инженерного мышления. Они убирают рутину, чтобы инженер занимался причиной, а не бесконечным перебором симптомов.

Привычка 5. Сообщать о результатах и работать не в вакууме

Можно сделать отличную автоматизацию и остаться незамеченным. Это несправедливо, но закономерно: если результат не объяснен, для бизнеса его как будто не существует. Успешный инженер умеет не только сделать, но и показать эффект - коротко, понятно и без инженерного тумана.

Речь не о саморекламе. Речь о нормальной коммуникации. Руководителю важно знать, что простой сократился. Технологу - что режим стал стабильнее. Оператору - что новая логика не отбирает у него управление, а помогает избежать аварии. Снабженцу - почему нельзя заменить датчик на «почти такой же, только дешевле». Монтажнику - почему маркировка клемм важна не меньше аккуратного канала.

Лучший формат отчета - короткий и предметный: что было, что сделали, что изменилось, какие показатели улучшились, какие риски остались. Две картинки «до/после» иногда работают лучше, чем двадцать страниц текста. Особенно если на картинках тренд, аварийный журнал, новая мнемосхема или понятная диаграмма времени простоя.

Сотрудничество с операторами, КИПиА, электриками, технологами, ИТ и руководителями участков - отдельная инженерная компетенция. АСУ ТП находится на стыке дисциплин. Кто работает только «внутри контроллера», тот рано или поздно упирается в реальность объекта.

Привычка 6. Постоянно учиться и проверять источники

АСУ ТП меняется быстро: новые ПЛК, панели оператора, протоколы связи, требования к кибербезопасности, облачная аналитика, удаленный мониторинг, цифровые двойники, новые подходы к диагностике и предиктивному обслуживанию. Но базовые принципы при этом остаются прежними: физика процесса, надежность, безопасность, понятная логика управления и дисциплина документации.

Учиться нужно в двух направлениях. Первое - технология: насосы, клапаны, сушилки, печи, компрессоры, дозаторы, линии розлива, очистные сооружения, элеваторы, пресс-грануляторы. Второе - инструменты автоматизации: ПЛК, HMI, SCADA, промышленные сети, электропривод, КИПиА, релейная защита, силовая автоматика, архитектура шкафов управления.

Но у обучения есть оборотная сторона: не вся информация одинаково полезна. Форумы, ролики и короткие советы могут помочь, но инженерные решения лучше сверять с документацией производителей, проектными требованиями, нормативами, руководствами по эксплуатации и реальным опытом внедрения. Интернет помнит все, включая плохие советы. Производство, к сожалению, тоже.

Хорошая привычка - после каждого сложного проекта пополнять личную базу знаний: типовые схемы, проверенные настройки, список ошибок, удачные решения по интерфейсам, шаблоны аварийных сообщений, чек-листы ПНР. Через год такая база экономит больше времени, чем кажется.

Привычка 7. Делиться знаниями: сильная система не должна держаться на одном человеке

Если только один инженер знает, как работает система, это не экспертиза - это риск. Производство не должно останавливаться из-за того, что нужный специалист в отпуске, на другом объекте или просто не берет трубку в два часа ночи. Успешный инженер делает систему понятной для других.

Делиться знаниями можно по-разному: короткие инструкции для операторов, памятки по авариям, обучение смены после ПНР, одностраничные схемы алгоритмов, таблицы блокировок, описание ручного и автоматического режимов, расшифровка аварийных сообщений. Чем понятнее документация, тем меньше хаоса при эксплуатации.

Особенно полезны короткие тематические разборы после инцидентов. Был ночной вызов из-за срабатывания блокировки? На следующий день стоит оформить короткую памятку: причина, признаки, правильные действия, чего делать нельзя. Это не бюрократия. Это способ уменьшить повторяемость ошибок.

Знания, переданные операторам и обслуживающему персоналу, возвращаются инженеру в виде более точной обратной связи. Когда оператор понимает логику системы, он не просто говорит «оно не работает», а может описать режим, условия, уставку, последовательность событий и странность поведения. Для диагностики это огромная разница.

Практический блок: как внедрить эти привычки в работе над проектом АСУ ТП

Перед началом проекта проведите короткое техническое интервью с технологом, оператором и ответственным за эксплуатацию. Цель - понять не только штатный режим, но и реальные отклонения: пуски, остановы, аварии, пересменки, ручные обходы, слабые места оборудования.

На этапе проектирования согласуйте не только состав оборудования, но и логику: режимы управления, приоритеты блокировок, условия запуска, условия останова, реакцию на пропадание связи, поведение после восстановления питания, уровни доступа, архивирование параметров.

Во время сборки шкафа обращайте внимание на то, что будет важно при наладке и сервисе: маркировку проводов, резерв места, доступ к клеммам, вентиляцию, разделение силовых и сигнальных цепей, удобство диагностики, наличие документации в кармане двери.

На ПНР фиксируйте не только факт «запустили», но и параметры запуска: уставки, версии программ, список проверенных сигналов, результаты имитации аварий, замечания оператора, ограничения, которые надо устранить после опытной эксплуатации.

После сдачи проекта подготовьте короткий отчет: цель работ, что реализовано, какие показатели улучшены, какие инструкции переданы, какие рекомендации есть для дальнейшего развития системы.

Типичные ошибки, которые мешают инженеру АСУ ТП стать сильнее

·        Писать программу до понимания технологии. В результате алгоритм получается формально правильным, но неудобным или опасным в реальном режиме.

·        Делать слишком много ручных обходов без объяснения причин. Ручной режим нужен, но он не должен превращаться в постоянный костыль вместо нормальной автоматической логики.

·        Экономить на комментариях, структуре проекта и именовании тегов. Через полгода такой проект становится археологией: вроде все есть, но трогать страшно.

·        Игнорировать операторов. Они могут не знать тонкостей программирования, но часто лучше всех понимают, как установка ведет себя в жизни.

·        Не проверять аварийные сценарии. Штатный пуск - это только половина работы. Настоящее качество системы видно в нештатных режимах.

·        Забывать про документацию. Без схем, таблиц сигналов, описания алгоритмов и инструкций даже хороший шкаф управления быстро превращается в загадочный металлический ящик.

Советы профессионалов: что стоит сделать уже на следующем объекте

·        Соберите «паспорт исходного состояния» до начала изменений: фото, тренды, аварии, уставки, версии программ, замечания эксплуатации.

·        Сделайте отдельную таблицу блокировок: условие, источник сигнала, реакция системы, сообщение оператору, способ проверки.

·        Для каждого экрана HMI задайте вопрос: какое решение должен принять оператор, глядя на этот экран? Если ответа нет, экран перегружен или плохо продуман.

·        Не называйте аварии загадочно. Сообщение «Ошибка 37» интригует, но не помогает. Лучше: «Насос Н1: сухой ход. Проверьте уровень и задвижку на всасывании».

·        После ПНР оставьте заказчику не только проект, но и понятную инструкцию: как запускать, как останавливать, что делать при типовых авариях, где смотреть тренды и журнал событий.

Где эти привычки особенно важны

·        В шкафах управления насосными станциями - потому что ошибки в уровнях, блокировках и резервировании быстро превращаются в переливы, сухой ход или простой объекта.

·        В системах управления сушильными комплексами - потому что технологический процесс инерционный, а качество продукта зависит от стабильности температуры, подачи и вытяжки.

·        В автоматизации локальных очистных сооружений - потому что много связанных узлов: КНС, механическая очистка, флотация, реагенты, обезвоживание, биологическая очистка, фильтрация и архивирование параметров.

·        В системах управления пресс-грануляторами и линиями дозирования - потому что операторская логика, токи двигателей, подача сырья и пара должны работать как единая система.

·        В модернизации старых НКУ и систем АСУ ТП - потому что важно не просто заменить железо, а сохранить понятность, безопасность и ремонтопригодность объекта.

Заключение: успешный инженер делает систему понятной

Семь привычек успешного инженера АСУ ТП сводятся к одной общей идее: автоматизация должна быть понятной, измеримой и полезной для производства. Не только «работает на стенде», а работает на объекте. Не только «красиво выглядит на экране», а помогает оператору. Не только «программа загружена», а система сопровождается, диагностируется и развивается.

Если вам нужен шкаф управления, модернизация АСУ ТП, разработка алгоритмов, HMI/SCADA, пусконаладка или экспертная оценка существующей системы - обратитесь в ООО ИК «ЭЛТЕКО». Поможем подобрать решение, подготовить техническое задание, собрать шкаф, разработать программное обеспечение и довести систему до уверенной эксплуатации.

Хорошая АСУ ТП - это когда производство работает стабильно, оператор понимает, что происходит, а инженер не просыпается каждую ночь от фантомного звука аварийной сирены. Согласитесь, достойная цель.
