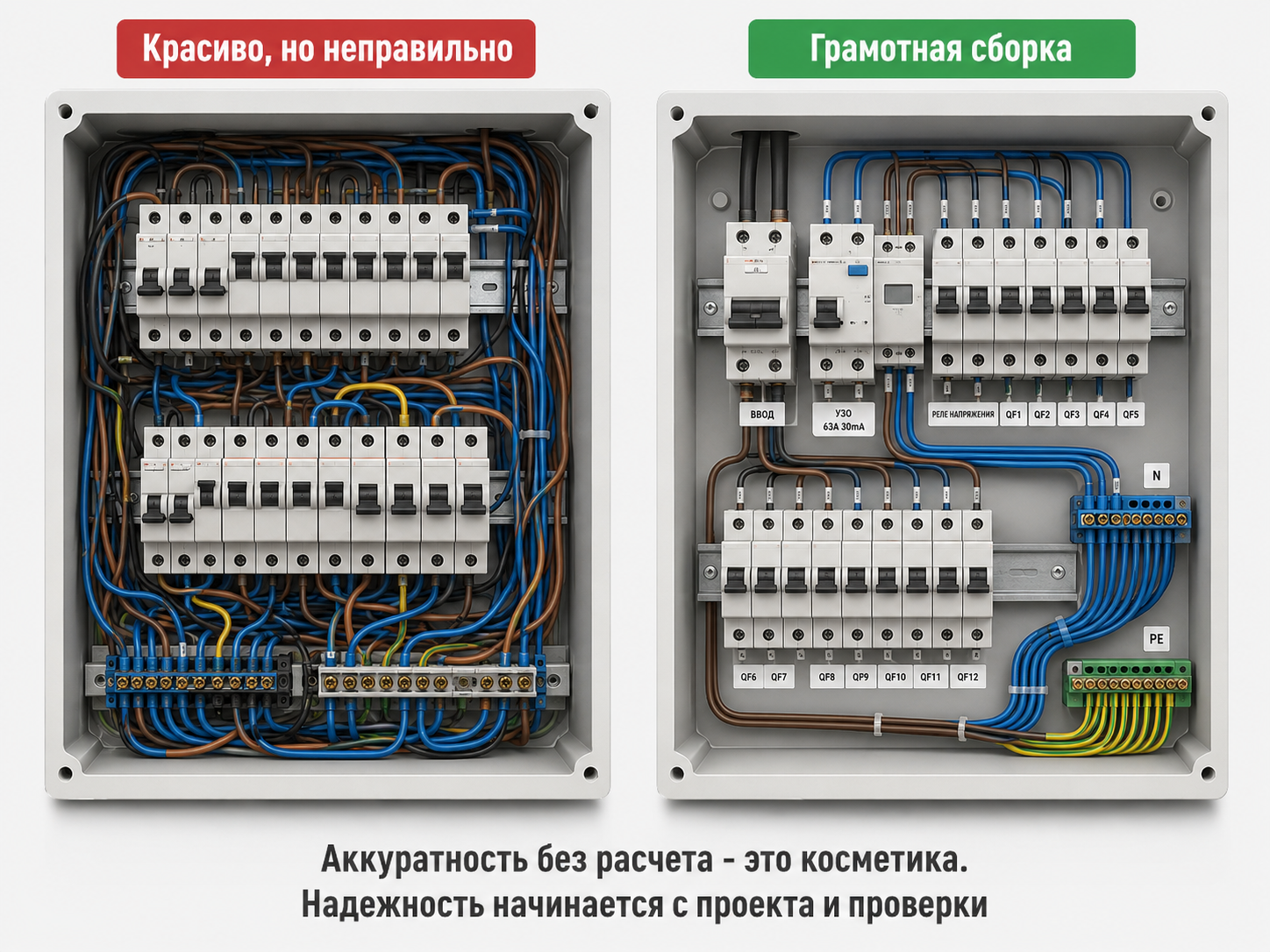

Вступление: щит может выглядеть аккуратно и все равно быть опасным

Электрический щит часто оценивают глазами: ровные автоматы, красивые перемычки, подписи, аккуратные кабель-каналы. Визуальный порядок действительно важен, но он не гарантирует безопасность. Главный вопрос другой: правильно ли выбран аппарат защиты, соответствует ли кабель нагрузке, разделены ли PE и N, затянуты ли контактные соединения, выполнена ли опрессовка и проведены ли проверки после сборки.

Плохой щит обычно не сообщает о себе торжественным объявлением. Он начинает скромно: немного греется клемма, периодически выбивает автомат, “почему-то” срабатывает УЗО, на шинах появляется потемнение, а в шкафу пахнет нагретым пластиком. Затем выясняется, что проблема была не в “капризной автоматике”, а в банальной ошибке сборки.

В этой статье разберем семь ошибок, которые встречаются при сборке квартирных щитков, распределительных щитов, ВРУ, ГРЩ, шкафов управления и НКУ 0,4 кВ. Материал будет полезен тем, кто заказывает щит, принимает работы, готовит ТЗ, занимается монтажом или хочет понимать, почему профессиональная сборка стоит дороже, чем “вот так же, только быстро и без проекта”.

Коротко: какие ошибки самые опасные

Теоретическая и нормативная основа: на что опираться

Грамотная сборка электрического щита держится не на “традиции цеха” и не на личном вкусе сборщика. Основа - расчет, проектная документация, требования к НКУ, правила выбора аппаратов защиты, требования к проводникам, контактным соединениям, маркировке и проверкам. Ниже - источники, которые стоит использовать при подготовке окончательной редакции статьи и технических материалов.

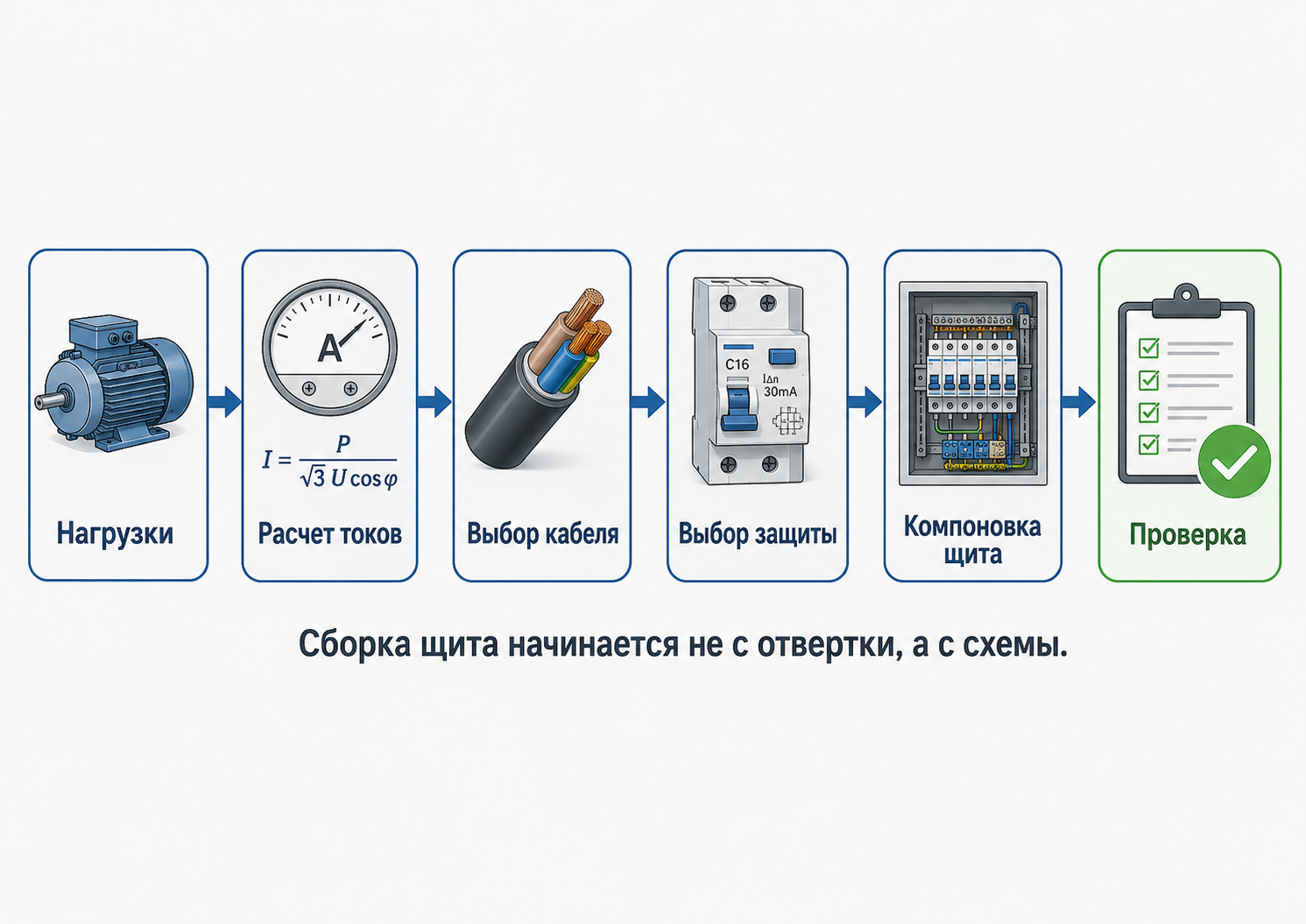

Ошибка 1. Собирать щит без расчета нагрузки и понятной однолинейной схемы

Самая дорогая ошибка часто выглядит невинно: “давайте поставим автоматы по номиналам, как обычно”. Но щит - это не набор модулей на DIN-рейке. Он должен соответствовать нагрузкам, кабельным линиям, режимам работы, токам короткого замыкания, категории электроприемников и условиям эксплуатации.

Как проявляется ошибка

·       Распределение нагрузки по фазам в трехфазной сети не проверено - получаем перекос, перегрузку нейтрали, нестабильную работу оборудования.

·       Мощность потребителей посчитана “по табличкам”, но не учтены коэффициенты спроса, одновременности и пусковые токи.

·       Не определена логика питания важных нагрузок: что остается включенным при аварии, что отключается первым, нужен ли АВР, ИБП или секционирование.

·       В щите нет резерва по месту, токам и кабельным вводам. Сегодня он работает, завтра добавили линию - и начинается инженерная акробатика с перемычками.

Как правильно

Перед сборкой нужна хотя бы рабочая однолинейная схема, спецификация аппаратов, расчет нагрузок, понимание сети заземления, кабельных линий и условий монтажа. Для НКУ, ВРУ, ГРЩ и шкафов управления это не пожелание, а база, без которой невозможно корректно выбрать аппараты и проверить сборку.

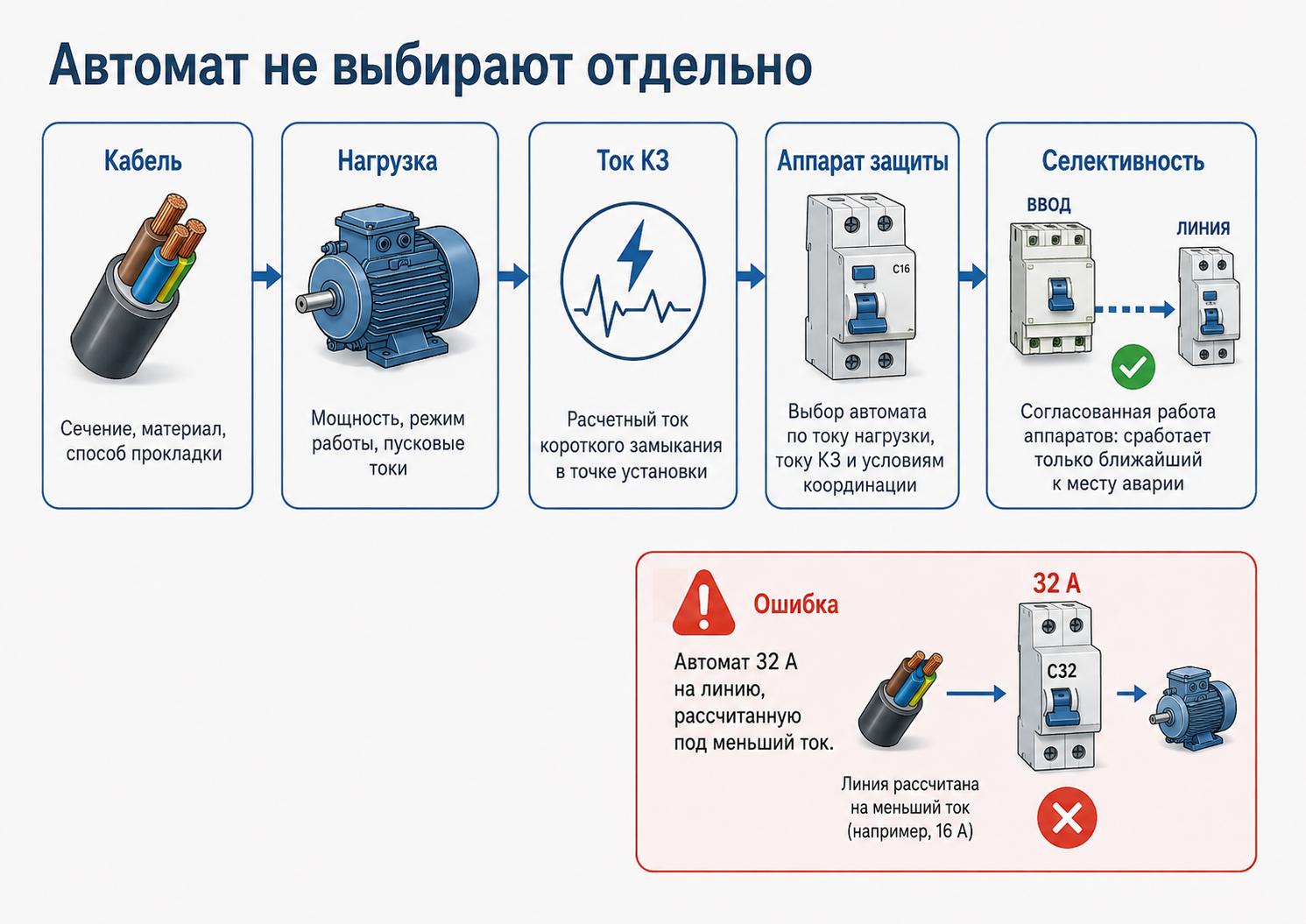

Ошибка 2. Выбирать автоматический выключатель только по току нагрузки

Автоматический выключатель защищает не “розетку” и не “потребителя вообще”, а конкретную цепь и кабельную линию от сверхтоков. Если аппарат выбран неправильно, кабель может перегреваться раньше, чем автомат соизволит отключиться. А соизволит он не всегда вовремя - электричество характер имеет спокойный, но упрямый.

Как проявляется ошибка

·       Номинал автомата больше допустимого тока кабеля с учетом способа прокладки.

·       Не проверена отключающая способность аппарата по ожидаемому току короткого замыкания.

·       Характеристика срабатывания выбрана без учета пусковых токов: двигатель, трансформатор или блок питания вызывают ложные отключения.

·       Не учтена селективность: при аварии на отходящей линии отключается ввод или половина объекта.

Как правильно

Выбор аппарата защиты должен связывать минимум четыре параметра: расчетный ток нагрузки, допустимый ток кабеля, ток короткого замыкания в точке установки и требуемую характеристику срабатывания. В промышленных щитах дополнительно учитывают координацию с контакторами, тепловыми реле, УПП, ПЧ и аппаратом выше по схеме.

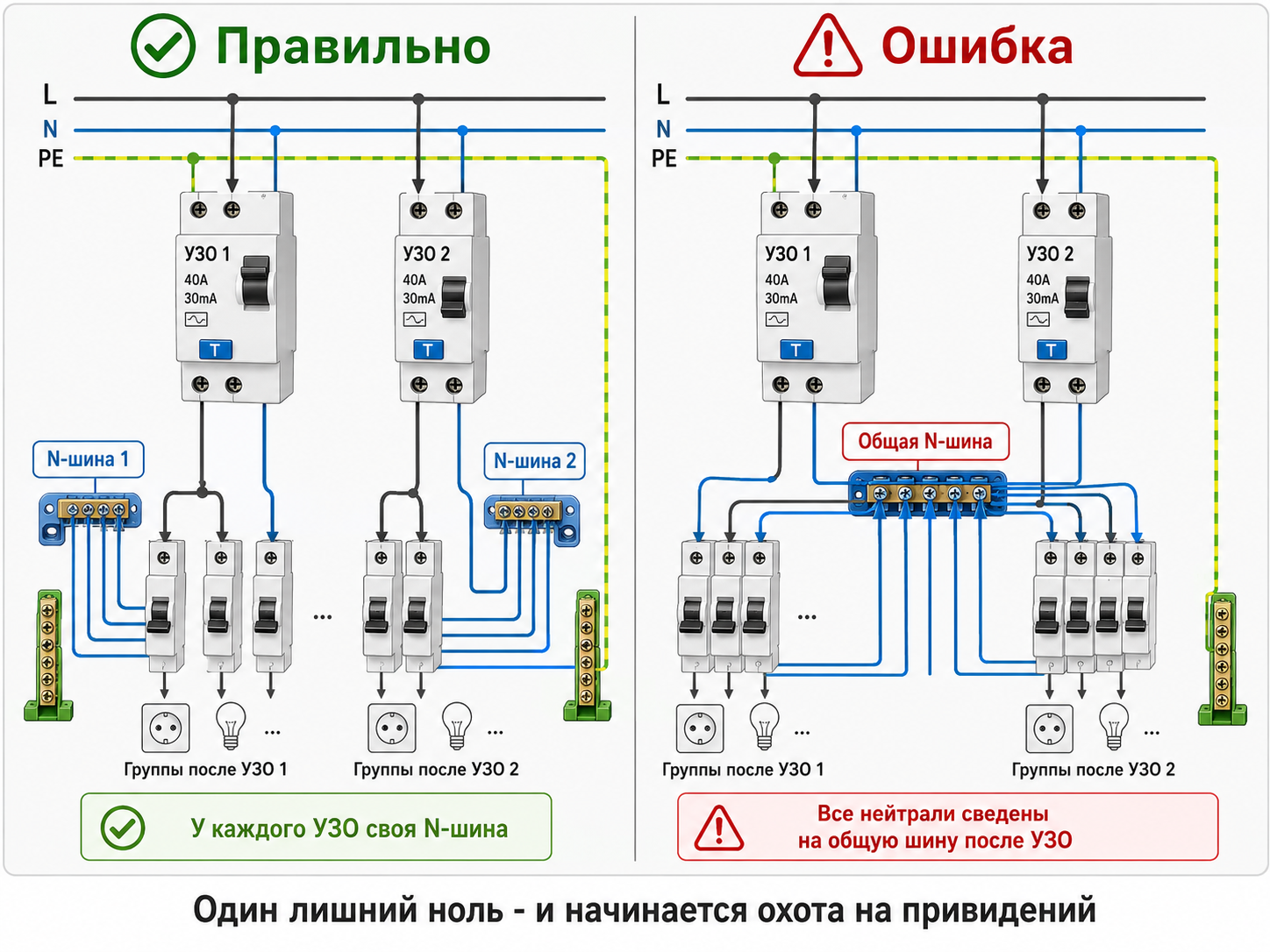

Ошибка 3. Ошибаться с PE, N и нейтралями после УЗО

Нейтральный и защитный проводники похожи только тем, что оба часто оказываются на шинах. По функции это разные проводники. Неправильное объединение PE и N, общая нейтраль для разных УЗО или случайная перемычка после дифференциальной защиты превращают щит в генератор загадок: “почему УЗО выбивает, хотя все выключено?”

Как проявляется ошибка

·       PE и N объединены в щите там, где по схеме этого делать нельзя.

·       Нулевые проводники разных групп после разных УЗО заведены на общую N-шину.

·       Нет разделения N-шин по группам УЗО или они не подписаны.

·       PE-проводник использован как рабочий ноль, что опасно и недопустимо.

Как правильно

Нужно понимать систему заземления, место разделения PEN, схему включения УЗО/АВДТ и принадлежность каждого N-проводника своей защищаемой группе. В готовом щите N-шины должны быть логично расположены, подписаны и исключать случайное подключение “куда ближе”.

Ошибка 4. Экономить на клеммах, наконечниках и опрессовке

Большая часть проблем в щите начинается не в автомате, а в контакте. Плохая зачистка, неподходящий наконечник, “распушенная” многопроволочная жила под винтом, слабая затяжка или самодельная перемычка дают повышенное переходное сопротивление. Сначала соединение греется, потом темнеет, потом плавит изоляцию. Дальше щит уже не просит обслуживания, а требует внимания пожарной безопасности.

Как проявляется ошибка

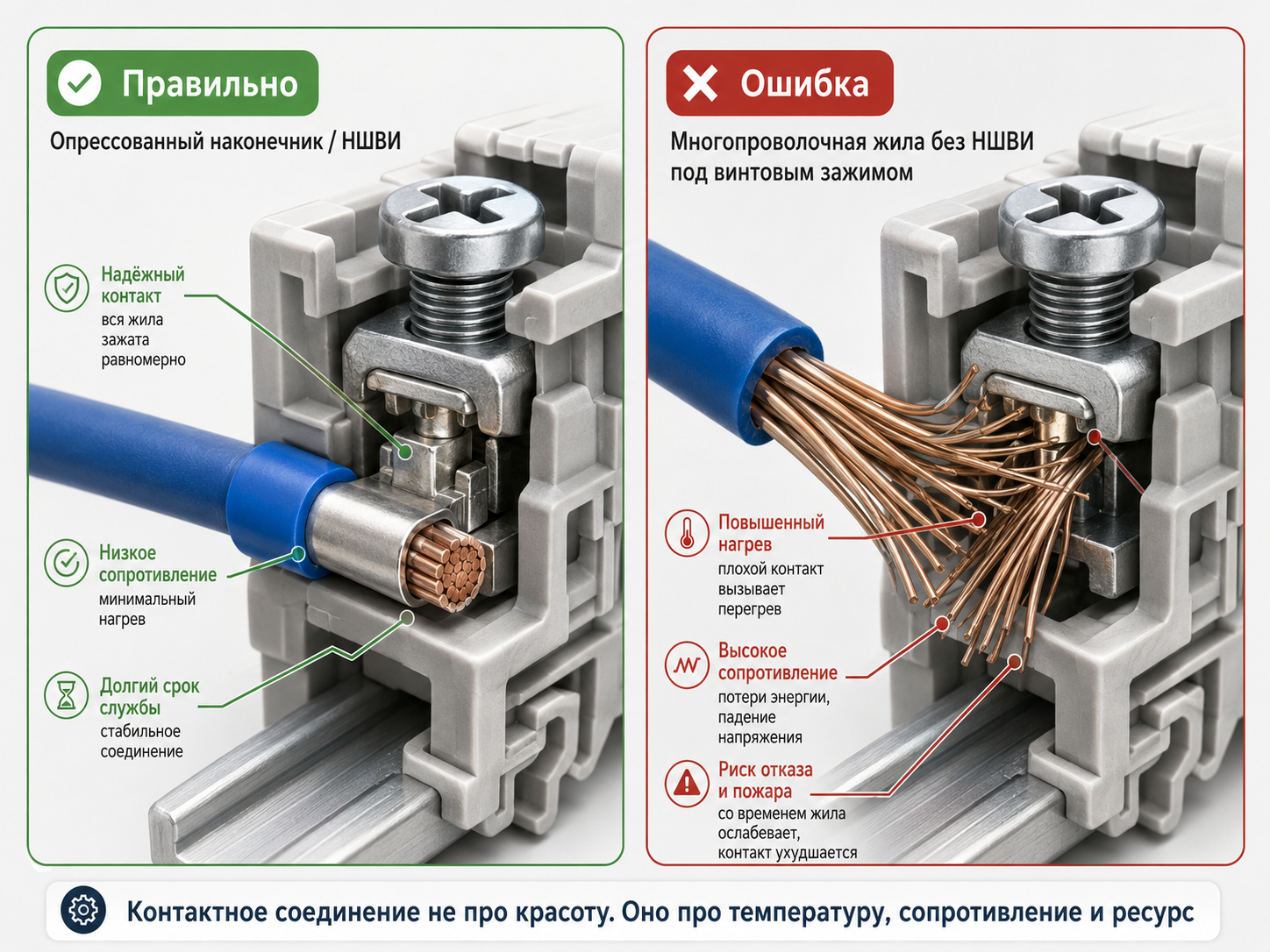

·       Многопроволочная жила подключена без НШВИ туда, где требуется наконечник или иное предусмотренное производителем оконцевание.

·       Наконечник выбран не под сечение и тип жилы, опрессован неподходящей матрицей или “для вида”.

·       Болтовое соединение шин затянуто без контроля момента или с повторным использованием крепежа, который производитель не рекомендует использовать повторно.

·       Под один зажим заведены два проводника, хотя конструкция аппарата или клеммы этого не допускает.

Как правильно

Соединения должны выполняться с учетом типа проводника, материала, сечения, допустимой комбинации клемма/проводник и требований производителя. Для силовых цепей важны не только сечение и марка кабеля, но и качество оконцевания. Для ответственных НКУ полезны контроль момента затяжки, маркировка, протокол осмотра и тепловизионный контроль при нагрузке.

Ошибка 5. Делать перемычки, гребенки и шины “как удобно”, а не как требуется

В щите перемычка не является украшением. Она несет ток, нагревается, должна иметь соответствующее сечение, изоляцию, способ подключения и механическую надежность. Ошибки с гребенчатыми шинами, гибкими перемычками, вводом питания на аппараты и распределением по фазам встречаются часто - особенно когда щит собирают без нормальной схемы.

Как проявляется ошибка

·       Гребенчатая шина применяется к аппаратам, для которых она конструктивно не подходит.

·       Перемычки выполнены проводом меньшего сечения, чем требуется по току цепи.

·       Фазы распределены хаотично: одна фаза перегружена, две скучают без дела.

·       Открытые токоведущие части не закрыты, торцы шин не изолированы, нет защитных экранов там, где они нужны.

Как правильно

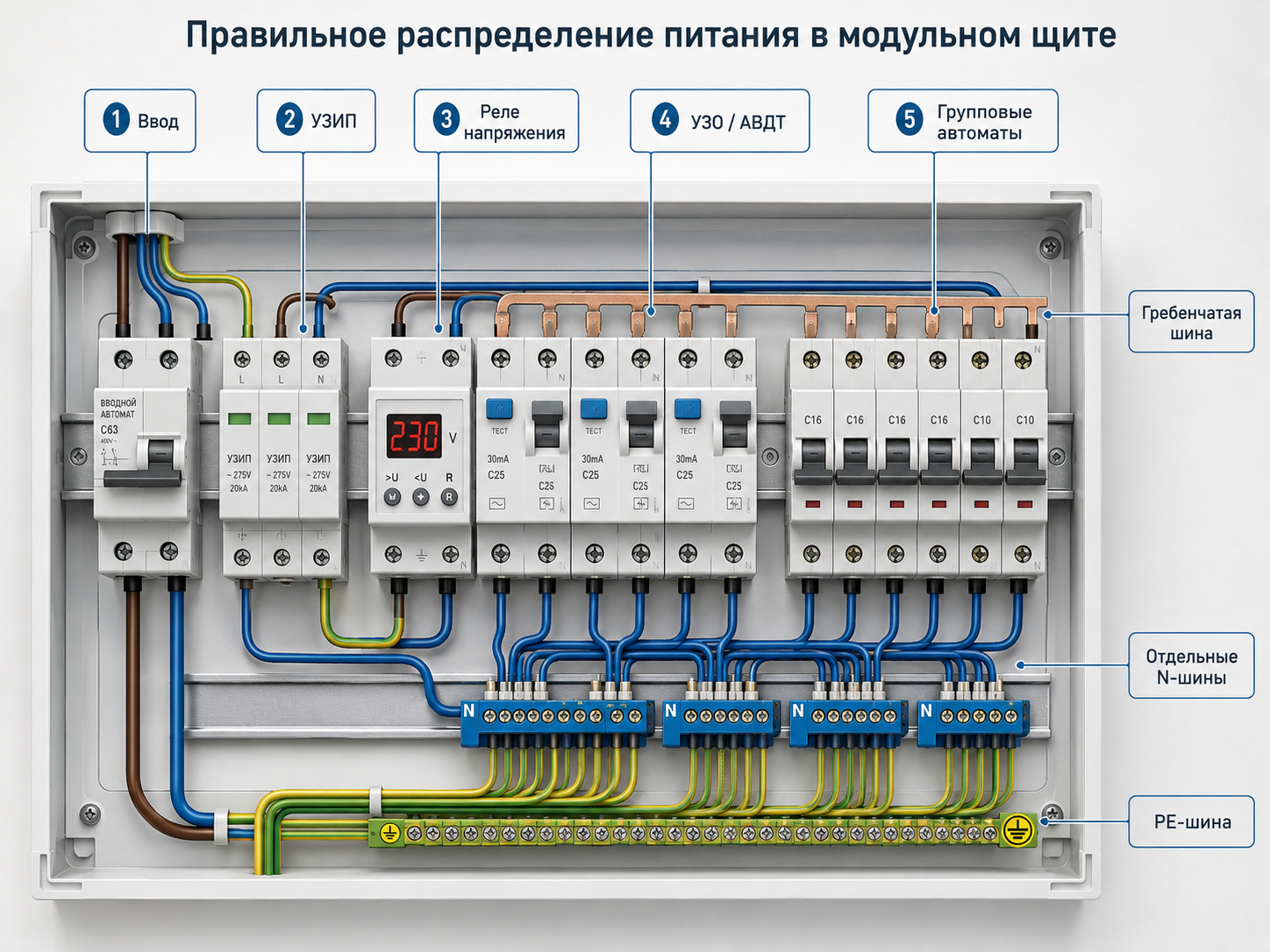

Распределение питания внутри щита должно быть рассчитано и выполнено штатными аксессуарами или проводниками нужного сечения. В НКУ и промышленных щитах отдельное внимание уделяют шинной системе, допустимому току, стойкости к КЗ, расстояниям, изоляции и доступности обслуживания.

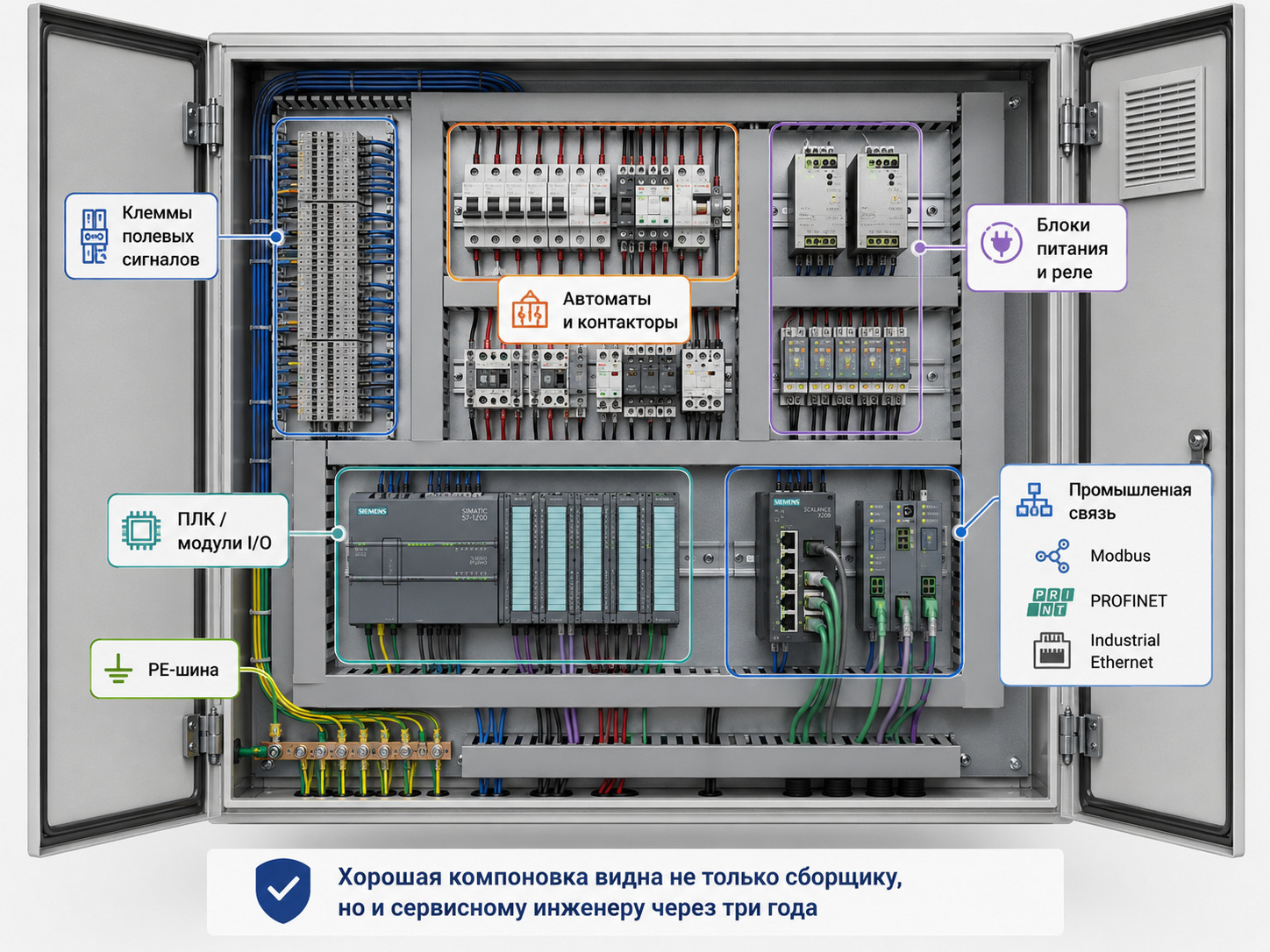

Ошибка 6. Плохая компоновка: нет запаса места, вентиляции и сервисного доступа

Щит должен работать годами, а не только успешно закрыться дверцей в день сдачи. Перегруженная DIN-рейка, забитые кабель-каналы, аппараты вплотную, частотники без учета тепла, силовые и сигнальные цепи в одной куче - все это усложняет обслуживание и повышает риск отказов.

Как проявляется ошибка

·       Нет резерва по модулям, клеммам и кабельным вводам.

·       Тепловыделяющее оборудование установлено без учета вентиляции, расстояний и рекомендаций производителя.

·       Силовые кабели, цепи управления, аналоговые сигналы и связь проложены без разделения.

·       Аппараты расположены так, что невозможно безопасно подтянуть клемму, заменить модуль или подключить измерительный прибор.

Как правильно

Компоновка должна учитывать токи, тепло, электромагнитные помехи, радиусы изгиба кабелей, доступ к аппаратам, клеммам и маркировке. Для шкафов управления и АСУ ТП важно разделять силовую часть, управление, КИПиА, связь и питание 24 В. Щит без сервисного доступа - это будущая головная боль, аккуратно упакованная в металл или пластик.

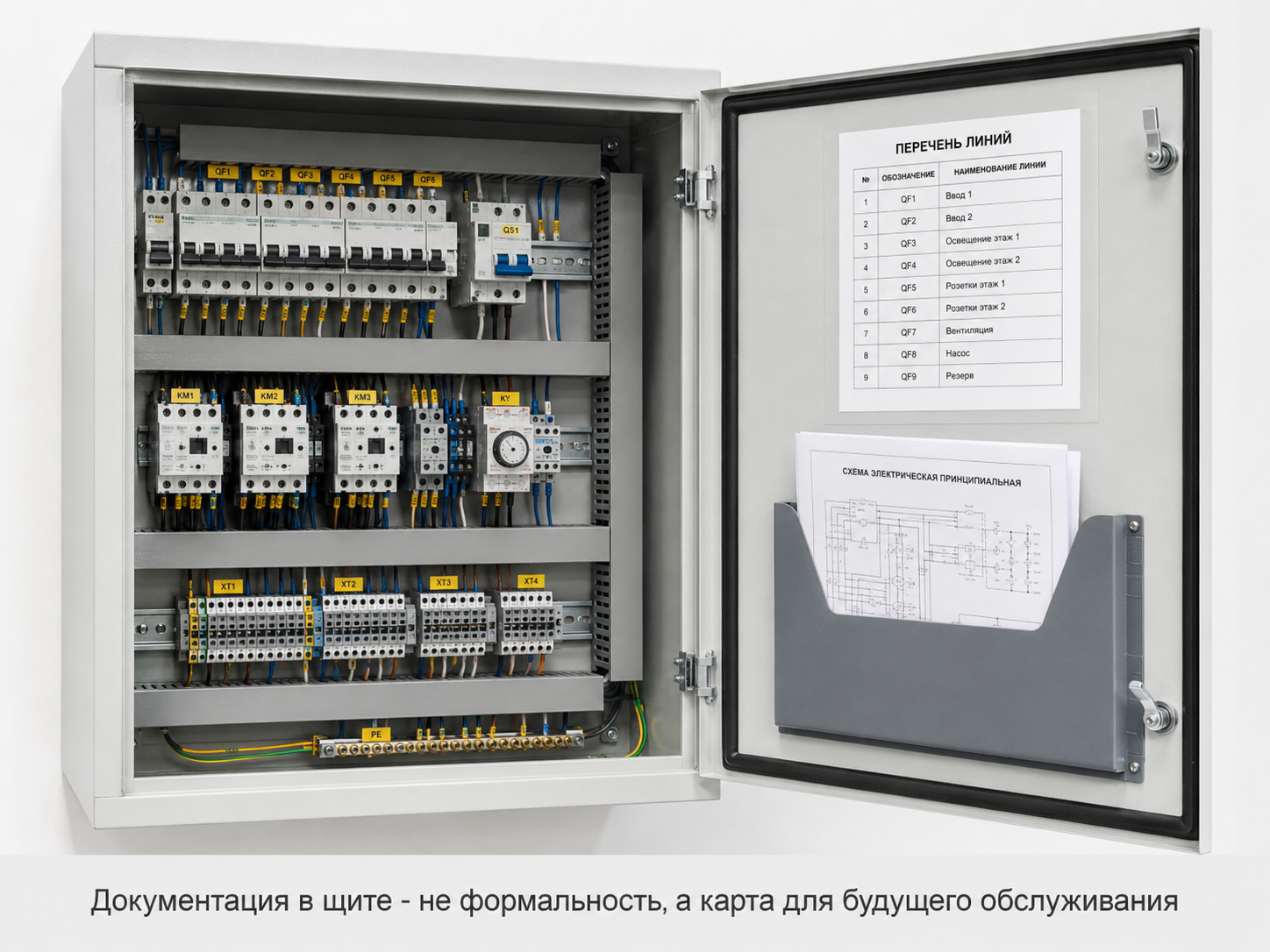

Ошибка 7. Не делать маркировку, проверку и исполнительную документацию

Щит без маркировки похож на город без названий улиц: вроде все где-то находится, но добраться быстро невозможно. Пока объект новый, все “и так понятно”. Через полгода меняется электрик, добавляется линия, появляется авария - и начинается увлекательная археология по проводам.

Как проявляется ошибка

·       Не подписаны аппараты, кабели, клеммы, N-шины, PE-шины и отходящие линии.

·       Нет актуальной схемы внутри щита или в документации объекта.

·       После сборки не выполнены базовые проверки: соответствие схеме, затяжка, целостность цепей, проверка защитных устройств, измерения по программе работ.

·       Изменения на объекте внесены в щит, но не внесены в схему.

Как правильно

Маркировка должна быть понятной, стойкой и соответствующей схеме. Для щитов, НКУ и шкафов управления нужны паспорт, схема, перечень элементов, клеммный план, маркировка кабелей и протоколы проверки в объеме, определенном проектом, нормами и договором. Без документации щит может работать, но обслуживать его будет неприятно и небезопасно.

Практический блок: как понять, что щит собран плохо

Не все дефекты видны сразу, но есть признаки, которые должны насторожить заказчика, инженера эксплуатации или монтажника. Ниже - не методика приемочных испытаний, а практический список тревожных сигналов.

·       В щите нет схемы, перечня линий и понятной маркировки аппаратов.

·       После отключения одного автомата пропадает не та линия, которая подписана.

·       УЗО или дифавтомат срабатывает без очевидной причины, особенно после включения соседней группы.

·       Клеммы, шины или корпуса аппаратов заметно греются при нормальной нагрузке.

·       Есть запах нагретой изоляции, потемнение пластика, следы оплавления или искрения.

·       В щите “временно” установлены перемычки, скрутки, незакрытые токоведущие части или неподписанные кабели.

·       В кабель-каналах настолько тесно, что при открытии крышки провода стремятся к свободе, как персонал в пятницу вечером.

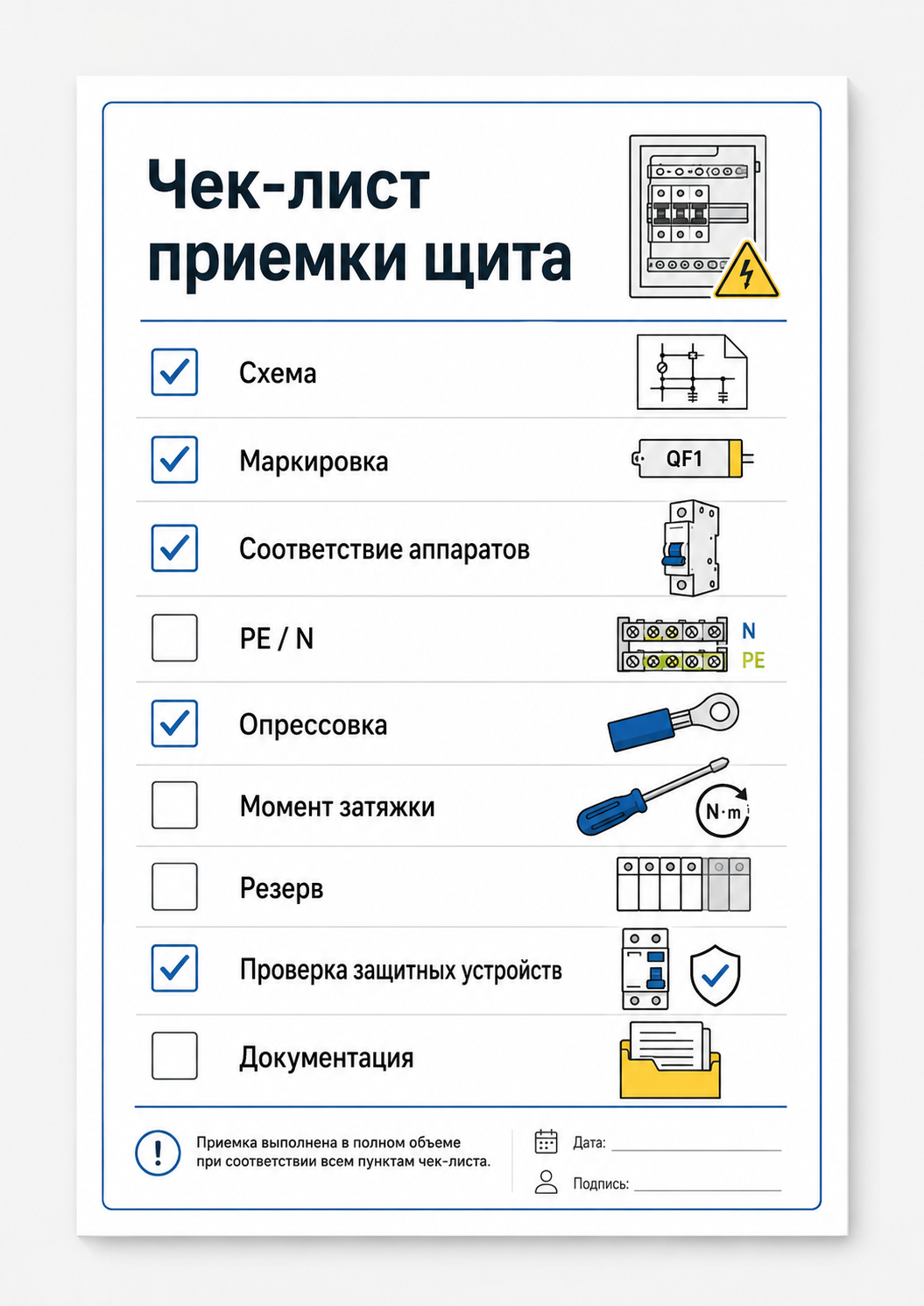

Чек-лист для заказчика: что уточнить перед заказом электрощита

Примеры применения: где эти ошибки особенно критичны

Квартирный щит: ошибки с УЗО, общими нейтралями, перегрузкой розеточных групп и отсутствием маркировки приводят к постоянным отключениям и сложной диагностике.

ЩР в офисе или магазине: важны распределение по группам, резерв, понятная маркировка линий освещения, розеток, вентиляции, кондиционеров и оборудования.

ВРУ и ГРЩ 0,4 кВ: ошибки выбора аппаратов, шин, вводов, секционирования и учета могут затронуть весь объект, а не одну линию.

Шкаф управления насосами: кроме силовой части важны цепи управления, блокировки, датчики уровня/давления, режимы “ручной/авто”, защита двигателя и корректное подключение ПЧ или УПП.

НКУ и шкаф АСУ ТП: добавляются требования к разделению силовых и сигнальных цепей, помехозащите, клеммному плану, связи с ПЛК/HMI/SCADA и сервисному доступу.

Советы профессионалов: что отличает хороший щит

·       Понятная логика: по щиту видно, где ввод, где защита, где отходящие линии, где управление и где клеммный блок.

·       Нет “универсальных” номиналов: каждый автомат, УЗО, контактор, кабель и клемма имеют понятную причину выбора.

·       Контакты выполнены технологично: наконечники соответствуют проводникам, опрессовка качественная, момент затяжки контролируется там, где это требуется.

·       PE и N не вызывают вопросов: шины подписаны, группы разделены, проводники промаркированы.

·       Есть запас: по месту, клеммам, кабельным вводам, теплу и будущей модернизации.

·       Документация совпадает с фактической сборкой. Не “почти”, не “потом поправим”, а совпадает.

Типовые ошибки в бытовом щите и в промышленном НКУ: в чем разница

Почему “поставить автомат помощнее” - плохая идея

Одна из самых опасных реакций на отключения - увеличить номинал автомата. Логика понятна: выбивает 16 А, поставим 25 А, и проблема исчезнет. Проблема действительно может исчезнуть из поля зрения. Но кабель, клеммы и розетка не становятся от этого мощнее. Если отключение было признаком перегрузки, слабого контакта или неисправности оборудования, новый автомат просто позволит аварийному режиму развиваться дольше.

Правильный путь - определить причину отключения: перегрузка, короткое замыкание, ток утечки, пусковой ток, ошибка подключения, дефект аппарата, плохой контакт или проблема в нагрузке. В щитах управления дополнительно проверяют логику блокировок, режимы ручного и автоматического управления, цепи питания ПЛК, контакторы, тепловые реле, ПЧ, УПП и цепи обратной связи.

Что должна включать профессиональная сборка электрощита

1.   Анализ исходных данных: ТЗ, нагрузка, сеть питания, условия установки, требования заказчика.

2.   Разработка схемы: ввод, отходящие линии, защита, учет, АВР, управление, сигнализация, клеммы.

3.   Подбор оборудования: аппараты защиты, корпус, шины, клеммы, кабель, маркировка, аксессуары.

4.   Компоновка: размещение силовой части, автоматики, клемм, кабельных каналов и шин.

5.   Сборка: монтаж аппаратов, шин, проводников, наконечников, клемм, маркировки.

6.   Контроль качества: осмотр, соответствие схеме, проверка соединений, работоспособность защит и управления.

7.   Документация: паспорт, схема, перечень элементов, клеммный план и рекомендации по эксплуатации.

Заключение: хороший щит не должен быть героем новостей

Хороший электрический щит работает скучно: не греется, не пахнет, не щелкает без причины, не заставляет электрика гадать по цвету проводов и не устраивает сюрпризов при обслуживании. Он понятен по схеме, аккуратен внутри, рассчитан по нагрузкам, собран с нормальными соединениями и проверен перед вводом в работу.

Если нужен квартирный щит, распределительный щит, ВРУ, ГРЩ, шкаф управления или НКУ 0,4 кВ, лучше начинать не с вопроса “сколько стоит автомат”, а с задачи: какие нагрузки питаем, как защищаем, как управляем, что должно продолжить работу при аварии и как это будет обслуживаться через несколько лет.

Свяжитесь с нами для подбора, проектирования и сборки электрощита под ваш объект. Мы поможем подготовить ТЗ, подобрать оборудование, собрать щит, выполнить маркировку, документацию и пусконаладку. Смотрите также статьи: “Как устроен распределительный щит”, “УЗО, дифавтомат и автоматический выключатель”, “Клеммы, наконечники и опрессовка”, “АВР в электрощите”.

FAQ: частые вопросы

Можно ли собрать щит без проекта?

Для простых бытовых задач иногда используют типовые решения, но даже в этом случае нужны схема, расчет нагрузки и проверка соответствия кабелей защитным аппаратам. Для ВРУ, ГРЩ, НКУ и шкафов управления работа без проекта или рабочей схемы недопустима с точки зрения надежности и приемки.

Почему греется автомат или клемма?

Причины могут быть разными: перегрузка, слабая затяжка, плохой контакт, неподходящий наконечник, дефект аппарата, неверное сечение проводника или высокая температура внутри щита. Диагностику должен выполнять специалист.

Что опаснее: неверный автомат или плохой контакт?

И то и другое опасно. Неверный автомат может не защитить линию, а плохой контакт может перегреваться даже при нормальном токе. На практике эти ошибки часто усиливают друг друга.

Зачем нужна маркировка, если щит небольшой?

Даже небольшой щит через год перестает быть очевидным. Маркировка ускоряет поиск линии, снижает риск ошибки при ремонте и помогает безопасно обслуживать оборудование.

Нужно ли оставлять резерв места?

Да. Резерв нужен для будущих линий, замены аппаратов, обслуживания, прокладки кабелей и нормального теплового режима. Щит, заполненный “под завязку”, быстро становится неудобным и дорогим в модернизации.
