Шкаф пожарный управления дымоудаления ШДУ ШУ40-32-54-Р-101

Шкафы пожарные управления установками дымо-газоудаления

Шкафы пожарные управления установками дымо-газоудаления ШУ производства ООО ИК «ЭЛТЕКО» предназначены для управления исполнительными устройствами систем противодымной вентиляции, дымоудаления и подпора воздуха на промышленных, общественных, административных, коммерческих и гражданских объектах строительства.

Оборудование применяется в составе систем противопожарной защиты и обеспечивает прием управляющих сигналов, запуск вентиляторов дымоудаления и подпора воздуха, управление клапанами, контроль состояния цепей, передачу обобщенных сигналов во внешние системы и визуальную индикацию основных режимов работы.

Шкафы изготавливаются по техническим условиям ТУ 26.30.50-001-41182734-2024 и относятся к низковольтным комплектным устройствам, входящим в состав систем управления противодымной вентиляции. Конструкция, электрическая схема и состав оборудования подбираются индивидуально под проект, количество направлений, тип исполнительных механизмов, напряжение питания, требуемую степень защиты и алгоритм работы системы.

Структура буквенно-цифрового обозначения исполнения шкафов управления при заказе и в документации:

Назначение шкафов управления дымо-газоудалением

Шкаф пожарный управления ШУ применяется для автоматического и ручного управления устройствами противопожарной защиты, которые должны сработать при возникновении пожарной ситуации или по команде от внешней системы пожарной автоматики.

Оборудование может использоваться для управления:

• вентиляторами дымоудаления;
• вентиляторами подпора воздуха;
• противопожарными и дымовыми клапанами;
• исполнительными устройствами систем противодымной вентиляции;
• цепями сигнализации, контроля и подтверждения срабатывания;
• внешними устройствами дистанционного пуска;
• системами пожарной автоматики через дискретные сигналы типа «сухой контакт».

Главная задача шкафа — обеспечить надежный запуск оборудования дымоудаления и подпора воздуха в нужный момент, проконтролировать состояние цепей и передать во внешние системы сигналы о пуске или неисправности.

Где применяются шкафы ШУ

Шкафы пожарные управления установками дымо-газоудаления применяются на объектах, где проектом предусмотрены системы противодымной защиты:

• производственные здания и промышленные площадки;
• торговые и складские комплексы;
• административные здания и бизнес-центры;
• жилые комплексы и объекты социальной инфраструктуры;
• паркинги, технические этажи, подвальные помещения;
• общественные здания, где требуется управление системами дымоудаления и подпора воздуха.

Оборудование рассчитано на работу в составе инженерной системы объекта и может интегрироваться с пожарной сигнализацией, системами диспетчеризации и другими техническими средствами противопожарной защиты.

Основные функции

Шкафы управления ШУ обеспечивают:

• прием стартового сигнала от внешних технических средств пожарной автоматики;
• прием сигналов от устройств регистрации срабатывания систем противопожарной защиты;
• автоматический пуск исполнительных устройств по заданному алгоритму;
• ручной пуск исполнительных устройств по каждому направлению;
• запуск с помощью органов управления на шкафу;
• запуск от устройства дистанционного пуска;
• контроль исправности линий связи на обрыв и короткое замыкание;
• контроль цепей, связанных со стартовым сигналом и исполнительными устройствами;
• формирование обобщенного сигнала «Пуск»;
• формирование обобщенного сигнала «Неисправность»;
• передачу информационных сигналов во внешние цепи;
• визуальную индикацию режимов работы;
• контроль состояния вводов электропитания;
• защиту органов управления от несанкционированного доступа.

Время реакции шкафа на стартовый сигнал запуска составляет не более 3 секунд. При возникновении неисправности шкаф переходит в режим «Неисправность» в установленное техническими требованиями время, а обобщенные выходы «Пуск» и «Неисправность» активируются для передачи сигнала во внешние системы.

Автоматический и ручной режим работы

В автоматическом режиме шкаф получает сигнал от системы пожарной автоматики и запускает исполнительные устройства по заданному алгоритму. Это может быть включение вентиляторов дымоудаления, запуск вентиляторов подпора воздуха, открытие или закрытие клапанов, а также контроль подтверждающих сигналов от оборудования.

В ручном режиме обслуживающий персонал может выполнить пуск по каждому направлению отдельно. Это особенно важно при проверке работоспособности системы, проведении регламентных работ, пусконаладке или необходимости локального управления отдельными устройствами.

Для повышения оперативности функции пуска и остановки выполняются отдельными органами управления. Это позволяет персоналу быстро выполнить требуемое действие без сложного поиска нужной команды.

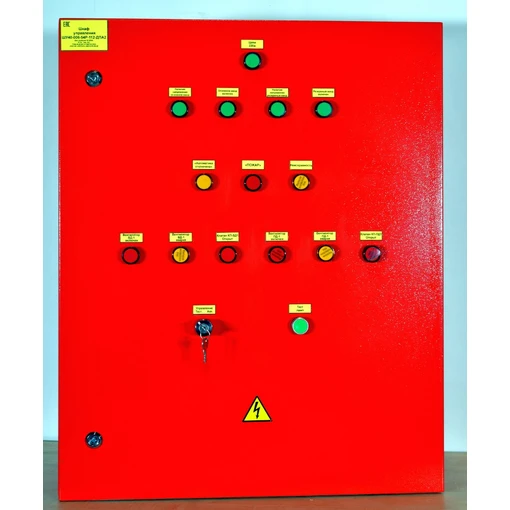

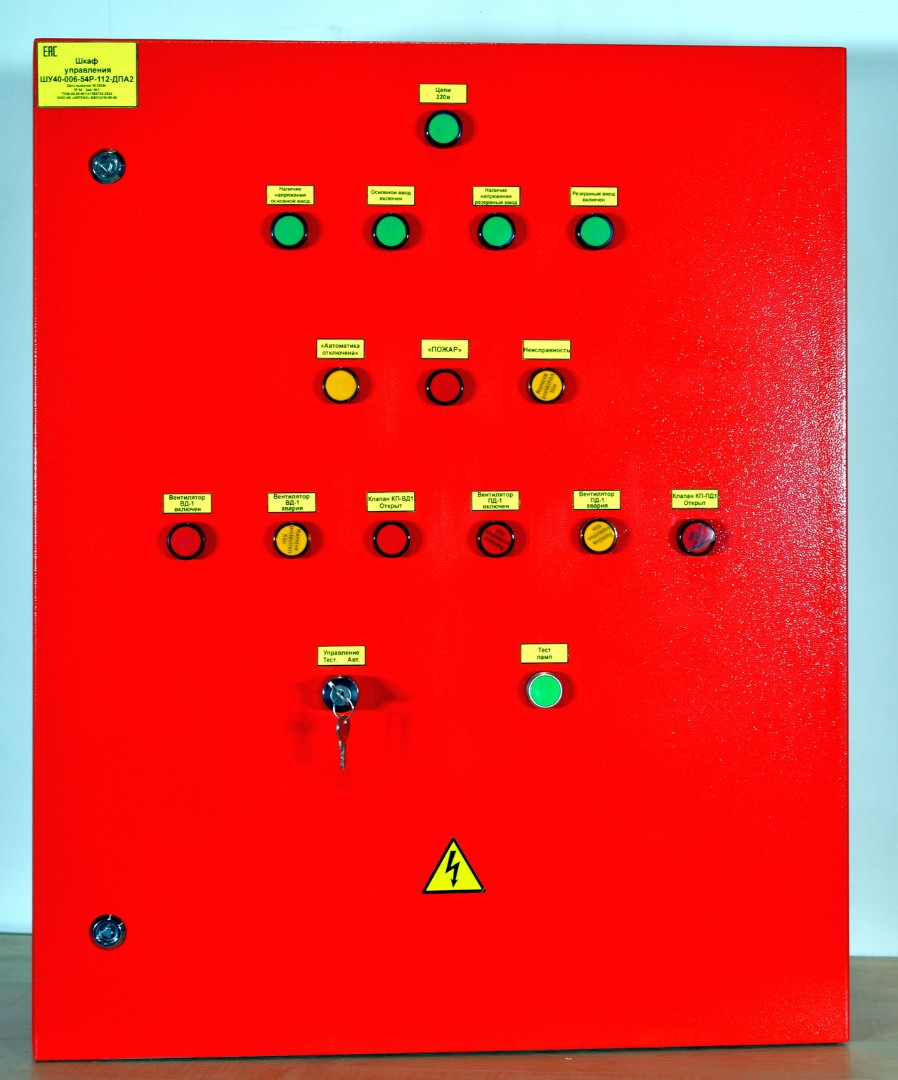

Индикация состояния

На фасадной части шкафа размещаются световые индикаторы, позволяющие быстро оценить состояние системы. Обязательными являются индикаторы:

• «Пожар»;
• «Неисправность»;
• «Питание».

Красный цвет используется для отображения информации о пожаре и пуске средств противопожарной защиты. Желтый цвет указывает на неисправность, отключение внешних устройств или отдельных функций, прохождение тестовых процедур, ручную отмену пуска или отключенный режим автоматического запуска. Зеленый цвет применяется для отображения наличия электропитания и штатной работы элементов шкафа.

По требованию проекта шкаф может комплектоваться дополнительной индикацией по направлениям, зонам, линиям связи и отдельным событиям. Это удобно для объектов с несколькими вентиляторами, группами клапанов и раздельными зонами дымоудаления.

Электропитание и резервирование

Шкафы пожарные управления рассчитаны на питание от сети 220/380 В, 50 Гц. Электроснабжение должно соответствовать требованиям к системам противопожарной защиты. В зависимости от проектного решения шкаф может иметь основной и резервный ввод питания с автоматическим переключением при пропадании напряжения.

Шкаф контролирует состояние вводов электропитания и формирует индикацию неисправности при пропадании или снижении напряжения ниже допустимого уровня. Такое решение позволяет своевременно выявить проблему питания и не оставить систему противодымной защиты без контроля.

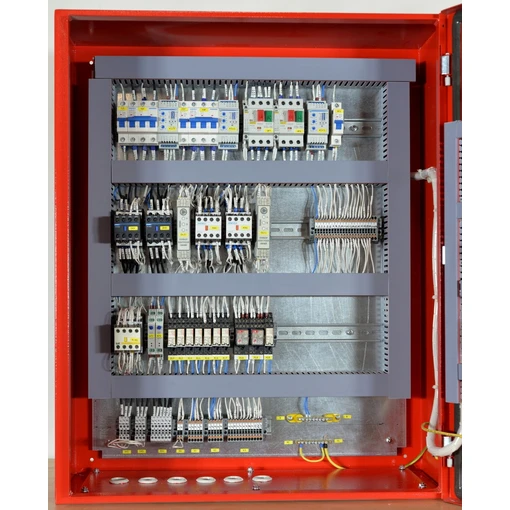

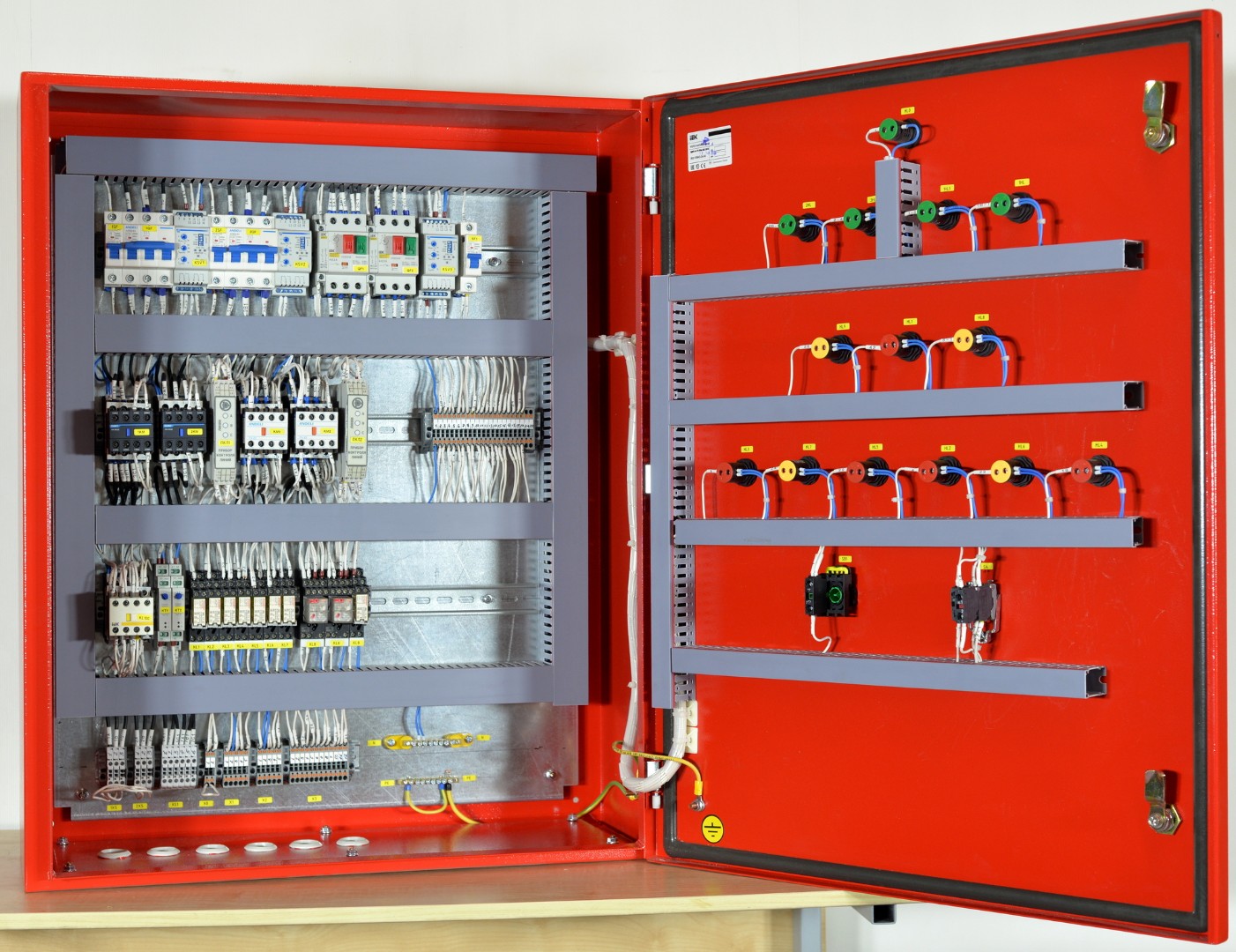

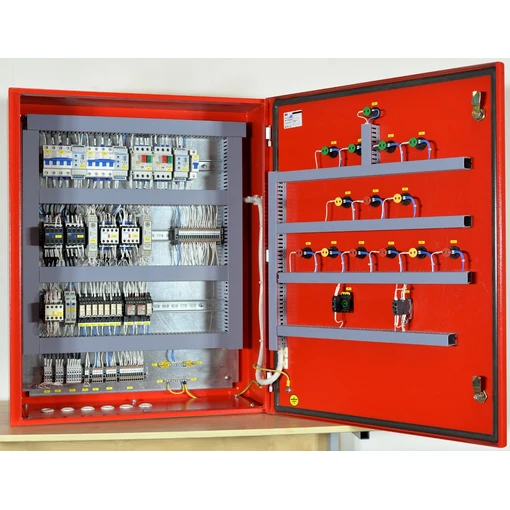

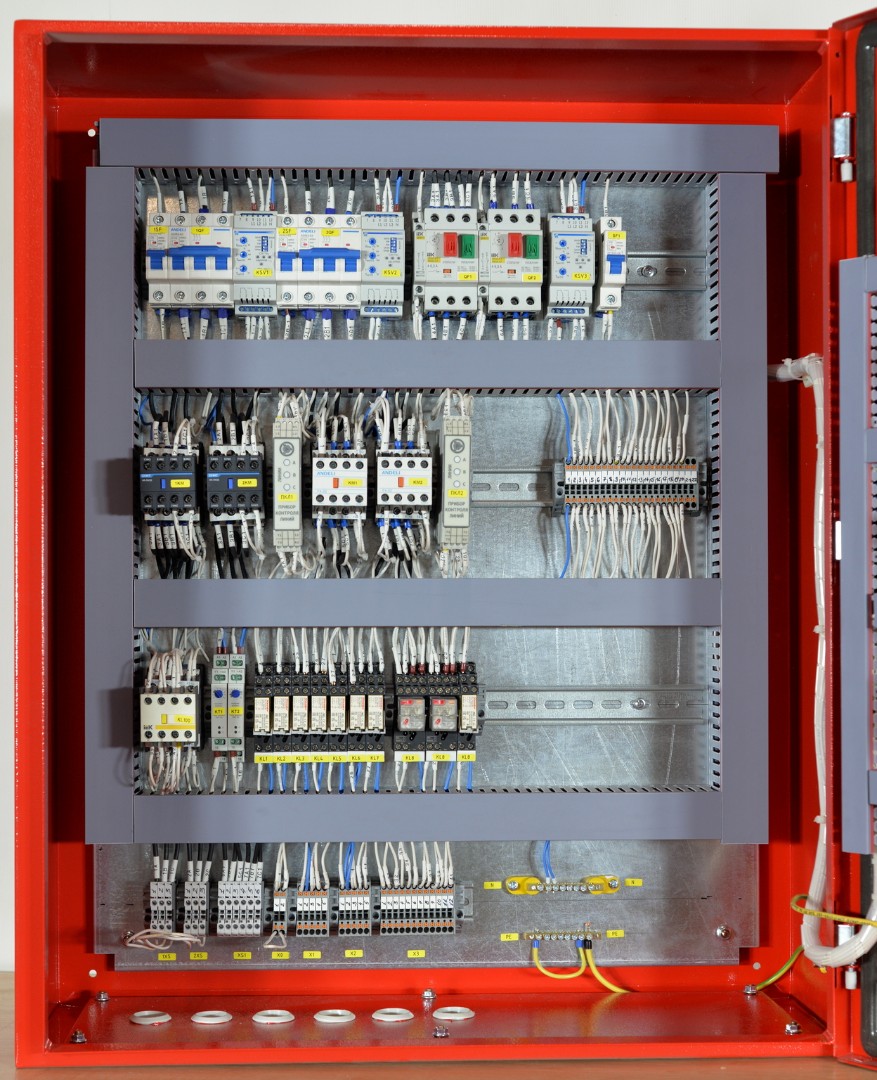

Конструктивное исполнение

Шкафы изготавливаются в металлических корпусах с вертикальным рабочим положением. Конструкция подбирается под состав оборудования, количество подключаемых исполнительных механизмов, требуемую степень защиты и условия эксплуатации.

Конкретные габариты, компоновка, аппаратная часть и схема подключения определяются проектом и согласуются с заказчиком.

Варианты исполнения

Шкафы ШУ могут изготавливаться в различных исполнениях в зависимости от задач объекта. При заказе учитываются:

• питающее напряжение шкафа управления;
• максимальный номинальный ток подключаемого электродвигателя;
• требуемая степень защиты оболочки;
• схема подключения;
• наличие релейной схемы управления;
• наличие устройств плавного пуска;
• наличие частотных преобразователей;
• количество подключаемых вентиляторов дымоудаления;
• количество подключаемых вентиляторов подпора воздуха;
• количество подключаемых клапанов;
• необходимость АВР на 220 В или 380 В.

Такой подход позволяет изготовить не типовой «ящик с кнопками», а шкаф под реальную систему дымоудаления конкретного объекта.

Совместимость с пожарной автоматикой

Шкафы обеспечивают информационную и электрическую совместимость с взаимодействующими техническими средствами. Обмен сигналами с внешними устройствами выполняется через дискретные сигналы типа «сухой контакт».

Это позволяет использовать шкафы ШУ в составе различных систем пожарной автоматики и диспетчеризации, где требуется передача сигналов о пуске, неисправности, состоянии оборудования и подтверждении срабатывания исполнительных устройств.

Надежность и безопасность

Шкафы управления рассчитаны на круглосуточный режим работы. Изделия являются восстанавливаемыми, контролируемыми и обслуживаемыми. Средний срок службы шкафов управления — не менее 25 лет.

В конструкции предусматриваются меры для безопасного обслуживания. Металлический корпус заземляется, а элементы, подлежащие заземлению, имеют электрический контакт с корпусом. На фасадной части шкафа наносится предупреждающий знак о наличии электрического напряжения.

Все применяемые материалы, покупные изделия и комплектующие проходят входной контроль и должны иметь документы, подтверждающие их качество и безопасность.

Комплект поставки

В стандартный комплект поставки входит:

• шкаф пожарный управления в индивидуальной упаковке;
• схема электрическая принципиальная;
• спецификация;
• схема подключения;
• копия сертификата соответствия;
• паспорт изделия.

По требованию заказчика комплект документации может быть дополнен эксплуатационными материалами, схемами внешних подключений, таблицами сигналов, перечнем клемм и иной технической документацией, необходимой для монтажа, пусконаладки и эксплуатации.

Почему стоит заказать шкаф пожарного управления в ООО ИК «ЭЛТЕКО»

ООО ИК «ЭЛТЕКО» разрабатывает и производит низковольтные комплектные устройства, шкафы управления и системы автоматизации для промышленных и гражданских объектов. При изготовлении шкафов пожарного управления установками дымо-газоудаления мы учитываем не только требования нормативной документации, но и реальные условия эксплуатации объекта: состав оборудования, алгоритм работы пожарной автоматики, требования проектировщика, удобство монтажа, обслуживания и дальнейшей диагностики.

Мы можем изготовить шкаф под конкретное техническое задание, проектную документацию или ведомость исполнительных механизмов. При необходимости специалисты компании помогут уточнить состав оборудования, подобрать схему управления, определить количество направлений, предусмотреть резервирование питания и подготовить комплект технической документации.

Заказать шкаф управления дымо-газоудалением

Чтобы заказать шкаф пожарный управления установками дымо-газоудаления, направьте нам техническое задание, проект, схему автоматизации, перечень вентиляторов, клапанов и сигналов пожарной автоматики. На основании исходных данных специалисты ООО ИК «ЭЛТЕКО» подготовят техническое решение, спецификацию и коммерческое предложение.

Шкафы ШУ изготавливаются под задачи конкретного объекта и могут применяться в составе систем дымоудаления, подпора воздуха и противодымной вентиляции промышленных, общественных и гражданских зданий.
