Шкафы пожарные управления дымо-газоудаления и подпора воздуха

Шкафы пожарные управления дымо-газоудалением и подпором воздуха предназначены для автоматического, дистанционного и местного управления вентиляторами противодымной вентиляции при пожаре.

Они обеспечивают запуск оборудования по сигналу от ППУ — прибора управления пожарного, контроль питания и цепей управления, индикацию режимов работы, а также передачу сигналов состояния в систему диспетчеризации.

Проще говоря, это тот самый шкаф, который в критический момент должен не «подумать», а включить вентилятор, проконтролировать цепи и честно сообщить системе: «Пожар», «Работа», «Авария», «Питание». В системах безопасности лирика не приветствуется — здесь важны логика, надежность и корректная работа по проекту.

Назначение

Шкафы управления применяются в составе систем:

• дымоудаления;
• подпора воздуха;
• противодымной приточной и вытяжной вентиляции;
• автоматизации пожарной безопасности;
• диспетчеризации инженерных систем здания.

Оборудование используется для управления однофазными и трехфазными электродвигателями вентиляторов, а также дополнительными исполнительными устройствами: ТЭНами, клапанами, датчиками, концевыми выключателями, цепями контроля и сигнализации.

См. схему подключения: сигнал «Пожар» поступает от ППУ на шкаф управления, шкаф запускает вентилятор дымоудаления или подпора воздуха, контролирует питание и передает сигналы состояния в диспетчерский пункт.

Как работает шкаф управления

В штатном режиме шкаф контролирует наличие питания, состояние входных цепей и готовность оборудования к пуску. При поступлении сигнала от прибора управления пожарного ППУ шкаф формирует команду на запуск вентилятора дымоудаления или подпора воздуха.

В зависимости от исполнения шкаф может работать в трех режимах:

1. Автоматический режим — запуск по сигналу от ППУ.
2. Дистанционный ручной режим — управление от ПДУ или диспетчерского пункта.
3. Местный ручной режим — запуск с лицевой панели шкафа с помощью переключателя или кнопки.

На двери шкафа размещаются органы управления и индикации: «Питание», «Пожар», «Работа», «Неисправность», «Ручной режим», а также переключатель режима управления: «Автоматический / Ручной / Отключен».

Основные функции

Шкафы пожарные управления дымо-газоудаления и подпора воздуха выполняют следующие задачи:

• автоматический пуск вентилятора по сигналу «Пожар» от ППУ;
• дистанционный пуск от ПДУ или диспетчерского пульта;
• местное ручное управление с двери шкафа;
• контроль наличия и параметров питающего напряжения;
• контроль исправности входных цепей на обрыв и короткое замыкание;
• контроль силовой цепи питания электродвигателя;
• индикация режимов работы и неисправностей;
• передача сигналов состояния в систему диспетчеризации;
• поддержка исполнения с АВР и без АВР;
• возможность применения прямого пуска, устройства плавного пуска или частотного преобразователя;
• изготовление по типовому решению или индивидуальному техническому заданию.

Варианты исполнения

Шкаф подбирается под конкретную систему вентиляции, мощность электродвигателя, алгоритм работы и требования проекта.

См. таблицу выбора исполнения: тип шкафа определяется составом исполнительных механизмов, количеством двигателей, способом пуска, наличием АВР, степенью защиты оболочки и требованиями к передаче сигналов.

Преимущества шкафов ЭЛТЕКО

1. Изготовление под задачу, а не “примерно похоже”
Шкаф проектируется под конкретный объект: мощность вентиляторов, тип пуска, количество сигналов, требования по АВР, диспетчеризации и степени защиты.

2. Поддержка разных алгоритмов управления
Возможна реализация управления от ППУ, ПДУ, диспетчерского пункта, местного поста управления, датчиков давления, концевых выключателей и других внешних устройств.

3. Контроль цепей и понятная индикация
Шкаф не просто включает двигатель, а контролирует питание, входные цепи, силовую линию и состояние исполнительного оборудования.

4. Готовность к интеграции в диспетчеризацию
В шкаф могут быть заложены сигнальные выходы «Пожар», «Работа», «Авария», «Питание» для передачи состояния в АСУ, BMS или систему мониторинга здания.

5. Аккуратная сборка и документация
В комплект входят схема электрическая принципиальная, спецификация, руководство по эксплуатации, паспорт изделия и копия сертификата соответствия.

6. Производство в Нижнем Новгороде
ООО «ИК ЭЛТЕКО» изготавливает шкафы управления для промышленных, коммерческих и инфраструктурных объектов, где важны не только цена и срок, но и нормальная инженерная логика.

Области применения

Шкафы пожарные управления дымо-газоудаления и подпора воздуха применяются на объектах, где необходимо обеспечить безопасную эвакуацию людей и работу систем противодымной защиты:

• промышленные предприятия;
• торговые и офисные центры;
• складские и логистические комплексы;
• жилые и административные здания;
• паркинги и подземные сооружения;
• объекты ЖКХ;
• транспортная инфраструктура;
• производственные и инженерные корпуса.

Пример применения: лестничная клетка с подпором воздуха, коридор с дымоудалением, венткамера с вентилятором и шкафом управления, линия связи к ППУ и диспетчерскому пункту.

Компоновка шкафа

Типовая компоновка шкафа может включать:

• вводной автомат или рубильник;
• автоматические выключатели отходящих цепей;
• контакторную группу;
• устройство плавного пуска или частотный преобразователь;
• реле контроля фаз и напряжения;
• цепи контроля обрыва и короткого замыкания;
• клеммное поле внешних подключений;
• блоки питания и промежуточные реле;
• сигнальные выходы в диспетчеризацию;
• элементы индикации и управления на двери.

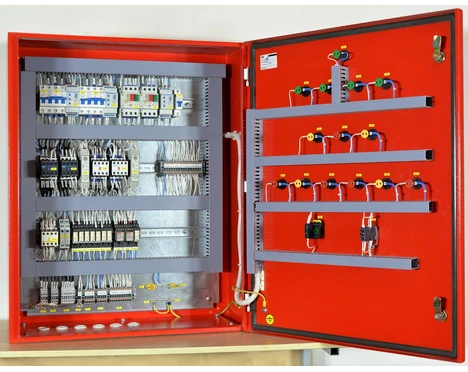

См. пример компоновки: слева — вводная и защитная аппаратура, в центре — контакторная группа или ПЧ/УПП, справа — клеммное поле внешних цепей; на двери — индикация и переключатель режимов.

Что нужно для подбора шкафа

Для точного подбора и расчета шкафа управления желательно передать:

1. тип системы — дымоудаление, подпор воздуха, приточная или вытяжная противодымная вентиляция;
2. количество вентиляторов;
3. мощность и напряжение электродвигателей;
4. способ пуска — прямой, УПП, ПЧ;
5. необходимость АВР;
6. количество и тип сигналов от ППУ;
7. наличие ПДУ, диспетчеризации или BMS;
8. требования к степени защиты IP;
9. условия установки — помещение, венткамера, техническая зона;
10. проектную схему или техническое задание.

Комплект поставки

В стандартный комплект поставки входит:

• шкаф управления в индивидуальной упаковке;
• схема электрическая принципиальная;
• спецификация примененного оборудования;
• руководство по эксплуатации;
• паспорт изделия;
• копия сертификата соответствия.

По запросу шкаф может быть укомплектован дополнительной документацией, протоколами проверки, расширенной маркировкой, кабельным журналом и материалами для передачи в эксплуатацию.

Почему стоит заказать шкаф управления в ЭЛТЕКО

Шкафы пожарного управления — это не декоративный ящик с лампочками. От него зависит, запустится ли вентилятор в нужный момент, увидит ли диспетчер аварию и будет ли система противодымной вентиляции работать так, как задумано проектом.

ЭЛТЕКО разрабатывает и собирает шкафы управления под требования конкретного объекта: от типового решения на один вентилятор до сложного исполнения с АВР, ПЧ, контролем цепей, датчиками давления и передачей сигналов в диспетчеризацию.
