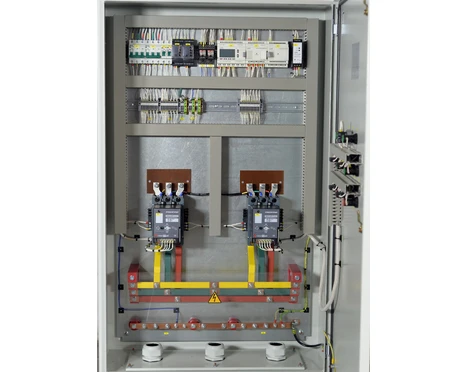

Автоматический ввод резерва (АВР)

Наименование параметра

Значение
Номинальное рабочее  напряжение рабочего и резервного ввода 220/380В
Частота 50Гц
Номинальное напряжение изоляции 660В
Номинальный ток рабочего и резервного ввода 10,16,25,40,63,100,125,200,320,500
Климатическое исполнение УХЛ4
Вид системы заземления TN-C (TN-S; TN-C-S)
Степень защиты по ГОСТ 14254 IP31, IP54
Рабочее положение
вертикальное + / - 5°

Опросный лист

Шкафы АВР (автоматический ввод резерва) — это один из основных компонентов для построения бесперебойных и высокоэффективных систем энергоснабжения. Электротехнические конструкции выполняют функции по распределению энергии и обеспечению постоянного питания потребителей на объектах самого различного назначения, где временное отключение напряжение недопустимо и/или может принести критический вред подключенным устройствам.

Устройство автоматического ввода резерва используются при необходимости оперативного переключения подачи источника электрической энергии. Устройство АВР позволяет достигнуть бесперебойного обеспечение электроэнергией различных потребителей. Для решения этой задачи предусмотрено подключение нескольких независимых источников питания. Комплектация шкафов АВР предусматривает ручной и автоматический переход на резервные линии при проведении плановых профилактических работ или для устранения неполадок.

Применяются установки АВР на линиях категории потребителей «1»:

1) Предприятия предоставляющие услуги:

  • Действующие операционные залы больниц;
  • Устройства, обеспечивающие безопасность высотных зданий;
  • Коммерческие банки, системы защиты, страховые организации.

2) Промышленности:

  • Линии производства, требующие непрерывного технологического цикла;
  • Машинные отделения судов.

3) Сооружений инфраструктуры:

  • Оборудование, обеспечивающее работу железной дороги и морских портов;
  • Взлётные поля аэродромов;
  • Объекты безопасности и обороны.

Система автоматического ввода резерва выполняет автоматическое перераспределение линии питания с основного источника на резервное. При аварийном отсутствии напряжения на основном источнике ввода в результате аварийных ситуаций или при сбое во время обслуживания электрических линий.

АВР позволяет обеспечить:

  • Контроль наличия напряжения, как в основном, так и резервном источнике питания.
  • Проведение непрерывного контроля напряжения в основном и резервном источнике ввода питания с указанием заданных значений «минимум-максимум», а в случае превышения или занижения заданных значений выполнение переключение на резервный источник ввода.
  • Автоматический ввод резерва позволяет проводить постоянный контроль правильности чередования фаз на источника основного и резервного ввода питания энергией.
  • АВР позволяет выполнить автоматическое восстановление потребителей энергии путем переключения между источниками за заданный период времени (менее 1 сек).

В случае восстановления подачи энергии с основного источника, выполнить автоматическое переключение с резервного источника.

Схема АВР позволяет осуществить полное отключение или переключение с резервного источника на основной в автоматическом режиме.

Автоматический ввод резерва предусматривает возможность визуального контроля, присутствия напряжения на резервном и основном источнике ввода, возможность включения автоматических выключателей, автоматического секционного выключателя, достижение полного контроля правильности чередования фаз и наличия напряжений на фазах.

Количество подключаемых независимых источников может быть разным и зависит от назначения и потребляемой мощности объекта. Для эффективной работы резервных и вспомогательных систем шкафы АВР оснащаются защитой от одновременного запитывания одной линии несколькими вводами.

Конструктивные особенности

Чаще всего шкафы АВР монтируются на 2 вводах, что позволяет реализовать переключение нагрузки для двух сетей с независимых подстанций или для работы с аварийными источниками электроэнергии. Примером может служить дизельный генератор, газовая установка и др. При высоких потребительских характеристиках оборудования и систем в целом могут устанавливаться электротехнические устройства, рассчитанные на 4 независимых ввода.

Устройства автоматического ввода резерва выполняют ряд дополнительных функций, в число которых входит контроль предельного уровня напряжения и определенного порядка чередования фаз для мощных производственных трехфазных линий. Эти задачи решают специальные реле серии «ЕЛ» с регулируемой выдержкой по времени срабатывания 0,1-10 сек.

Представленные модули разрабатываются для сетей с номинальным напряжением в 220 и 360В. В зависимости от требований заказчика и специфики задач они различаются по типу применяемого оборудования.

Системы могут комплектоваться различными приборами:

  • автоматических выключателей на основе контакторов;
  • АВ, построенных на базе тиристоров;
  • автоматическими устройствами выключения с моторным приводом.
  • БУАВР

Самым распространенным вариантом являются блоки на контакторах, что обусловлено повышенной их эффективностью. Принцип действия таких шкафов основан на взаимных механических и электрических блокировках при изменении положений реле контроля фаз. Полнофункциональные приборы с опциями контроля напряжения, возможности корректировки диапазона и временной задержки в конструкции АВР позволят достичь максимальной эффективности.

АВР принято разделять на:

  • АВР устройства одностороннего действия. Такие системы имеют только одну рабочую секцию питающей сети и одну резервную. В случае неожиданной потери питания рабочей секции, система АВР подключает резервную.
  • АВР устройства двухстороннего действия. В подобных схемах любая из линий может выполнять как резервную, так и рабочую нагрузки.

Вы можете посмотреть или скачать схемы автоматического ввода резерва на нашем сайте.

На нашем сайте Вы сможете узнать цены на Автоматический ввод резерва заполнив опросный лист на АВР или позвонив нам.

Требования к АВР

Независимо от применяемых схем и вариантов комплектации все блоки удовлетворяют следующим требованиям:

  • Обеспечение защиты и быстрого отключения источника энергии, а также его потребителей от поврежденной секции для сохранения нормальной работоспособности обслуживаемой линии.
  • Минимальное время срабатывания (согласно tАВР1), что позволяет исключить срабатывание оборудования при КЗ на элементах сети при условии возникновения разницы напряжений в процессе смены источников.
  • Предотвращение несинхронных подключений синхронных электромоторов и исключение перегрузок оборудования.
  • Постоянная готовность к срабатыванию в случае исчезновения основного источника энергии независимо от причины.
  • Обеспечение отключения линии штатного питания к моменту срабатывания, чтобы избежать КЗ и перегрузок при подаче резервного напряжения.
  • Предупреждение устойчивых КЗ, возникающих в результате многократных включений резервных источников питания.

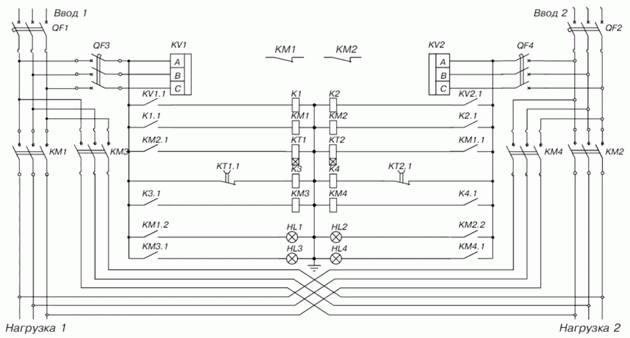

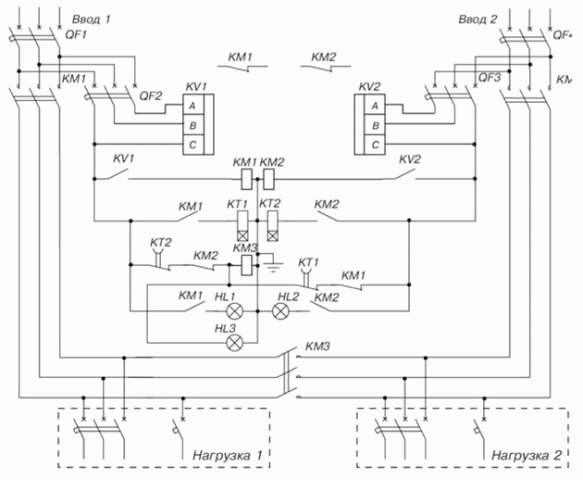

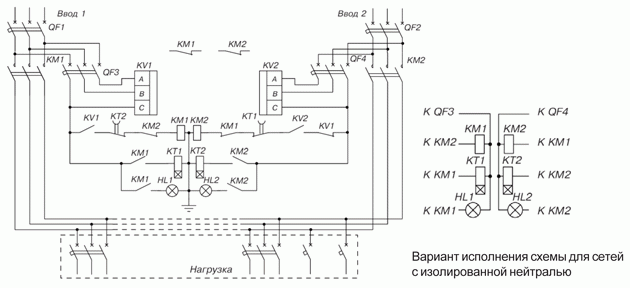

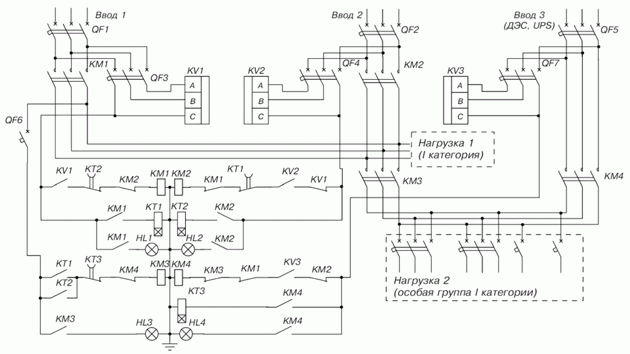

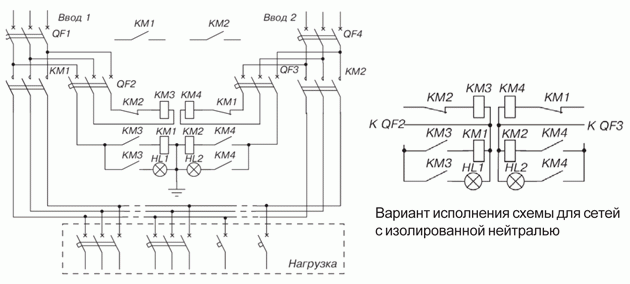

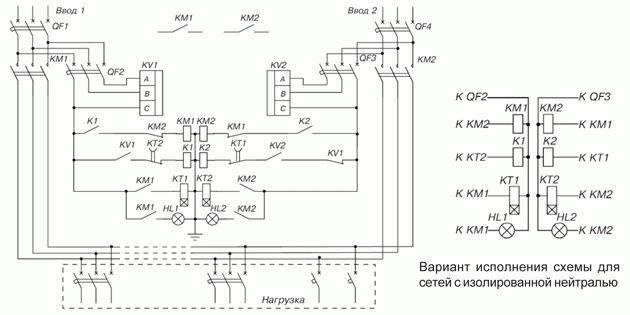

  • Схемы
