Производство комплекта НКУ 0,4 кВ для многоквартирного дома с подземным паркингом

Компания ЭЛТЕКО изготовила комплект электрощитового оборудования для многоквартирного жилого дома со встроенными общественными помещениями и подземной автостоянкой в Нижнем Новгороде.

Проект охватывает всю внутреннюю систему распределения электроэнергии объекта: от приёма питания на вводно-распределительных устройствах до этажных, квартирных и локальных распределительных щитов. Отдельное внимание уделено электроснабжению лифтов, аварийного освещения, противопожарных систем, насосного оборудования и противодымной вентиляции.

По расчётной ведомости комплект включал 62 позиции общей численностью 251 единица щитового оборудования. В поставку вошли ВРУ, магистральные и распределительные щиты, панели АВР, ПЭСПЗ, этажные щиты, щиты общественных помещений, вентиляции, освещения и собственных нужд.

Проектная расчётная мощность объекта в аварийном режиме составляет 595,34 кВт. Для основных вводных устройств предусмотрены нагрузки до 229,14 и 222,2 кВт, а для щитов автоматического включения резерва — 144 кВт. Общее электроснабжение относится ко второй категории надёжности, а противопожарные устройства, лифты и другие ответственные потребители — к первой.

Описание проекта

Объект представляет собой многосекционный жилой дом, в состав которого входят:

• 145 квартир с электрическими плитами;
• помещения общего пользования;
• встроенные общественные помещения;
• подземная автостоянка;
• лифтовое оборудование;
• инженерные и насосные установки;
• системы общеобменной и противодымной вентиляции;
• системы противопожарной защиты;
• рабочее и аварийно-эвакуационное освещение.

Электроснабжение здания организовано от распределительного устройства 0,4 кВ трансформаторной подстанции с двумя трансформаторами. Питание подаётся по нескольким фидерным линиям, а наиболее ответственные нагрузки подключаются от разных секций подстанции через автоматическое включение резерва.

Для такого объекта недостаточно установить один вводной щит и несколько этажных распределительных устройств. Требуется иерархическая система НКУ, в которой согласованы номиналы аппаратов, схемы резервирования, распределение нагрузок, защита линий, учёт электроэнергии и дальнейшее обслуживание оборудования.

Задача заказчика

Заказчику требовалось изготовить полный комплект электрощитового оборудования по рабочей документации 363-18-21-1-ЭОМ.

Основными задачами проекта стали:

• Организация приёма электроэнергии от двух независимых секций трансформаторной подстанции.
• Распределение питания между жилыми секциями, общественными помещениями и подземной автостоянкой.
• Обеспечение первой категории надёжности для ответственных электроприёмников.
• Автоматическое переключение на резервный ввод при исчезновении основного питания.
• Выделение электроснабжения систем противопожарной защиты.
• Организация поэтажного и локального распределения электроэнергии.
• Подготовка цепей измерения и коммерческого учёта.
• Создание понятной и обслуживаемой структуры НКУ с маркировкой всех аппаратов, шин и присоединений.
• Обеспечение защиты людей и оборудования от коротких замыканий, перегрузки и импульсных перенапряжений.

К потребителям первой категории проект относит аварийно-эвакуационное освещение, пять лифтов, оборудование ИТП и насосных, противодымную вентиляцию, противопожарные насосы, клапаны и водяные задвижки. Их питание предусматривается от щитов АВР и специализированных панелей ПЭСПЗ.

Решение ЭЛТЕКО

Специалисты ЭЛТЕКО проанализировали рабочие чертежи, однолинейные схемы и спецификации, после чего выполнили комплектование и производство щитов.

Работа строилась последовательно:

• проверка состава НКУ и количества изделий;
• сопоставление схем и спецификаций;
• уточнение номиналов коммутационной аппаратуры;
• подбор корпусов, шин, аппаратов защиты и управления;
• проработка внутренней компоновки;
• изготовление шинных соединений;
• сборка силовых и вспомогательных цепей;
• маркировка оборудования;
• нанесение предупреждающих знаков;
• проверка шкафов перед передачей заказчику.

Основная силовая аппаратура выполнена преимущественно на оборудовании CHINT. В зависимости от назначения щитов также применялись компоненты IEK, TDM Electric, DEGSON и других производителей, предусмотренные расчётной ведомостью и согласованными заменами.

Состав изготовленного оборудования

Таким образом, поставка охватывала как крупные напольные силовые шкафы, так и серийные этажные, квартирные и локальные распределительные устройства.

Технические особенности проекта

Два независимых источника питания

Основные вводные устройства рассчитаны на питание от разных секций РУ-0,4 кВ трансформаторной подстанции.

Такая архитектура позволяет сохранить электроснабжение ответственных потребителей при аварии или плановом отключении одной из секций.

Для первой категории предусмотрены щиты ЩАВР-1 и ЩАВР-2, обеспечивающие переход на резервное питание при исчезновении основного ввода.

Вводно-распределительные устройства

ВРУ выполняют несколько функций:

• приём питающих кабельных линий;
• коммутацию вводов;
• защиту отходящих линий;
• распределение электроэнергии;
• формирование цепей измерения;
• подключение магистральных и секционных щитов.

В конструкции предусмотрены вводные и отходящие коммутационные аппараты, плавкие предохранители, трансформаторы тока, испытательные коробки, устройства защиты от импульсных перенапряжений, N- и PE-шины.

Автоматическое включение резерва

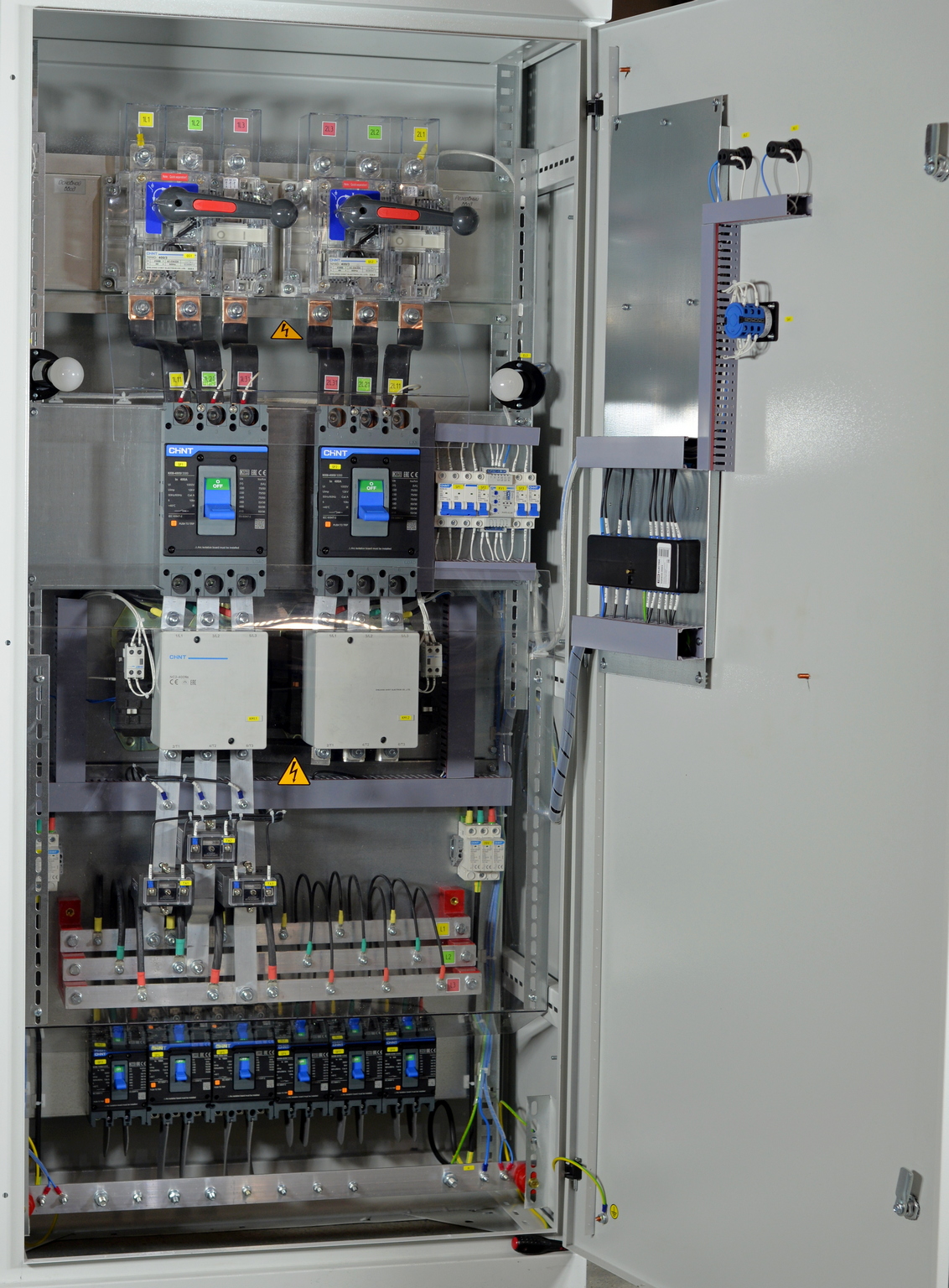

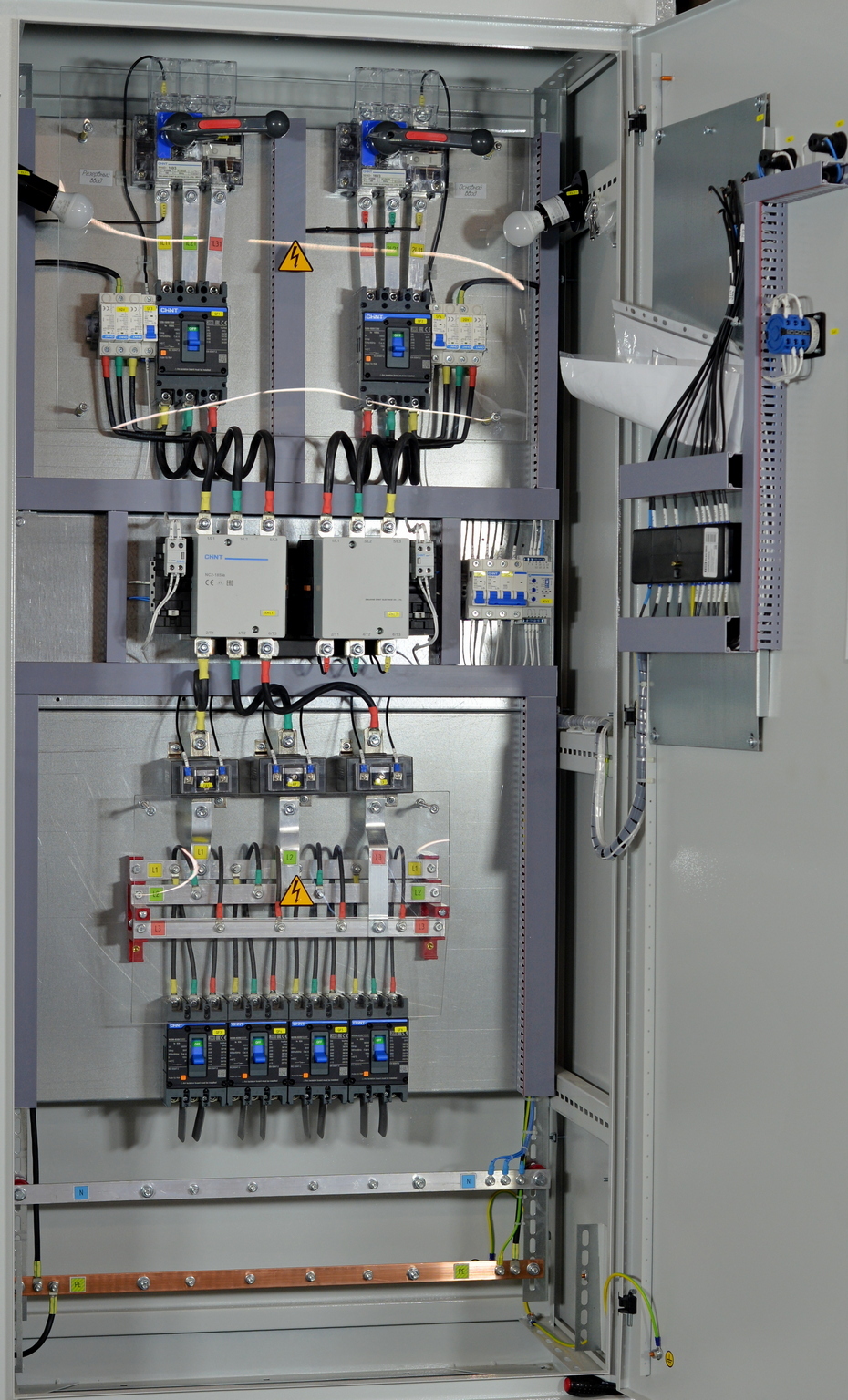

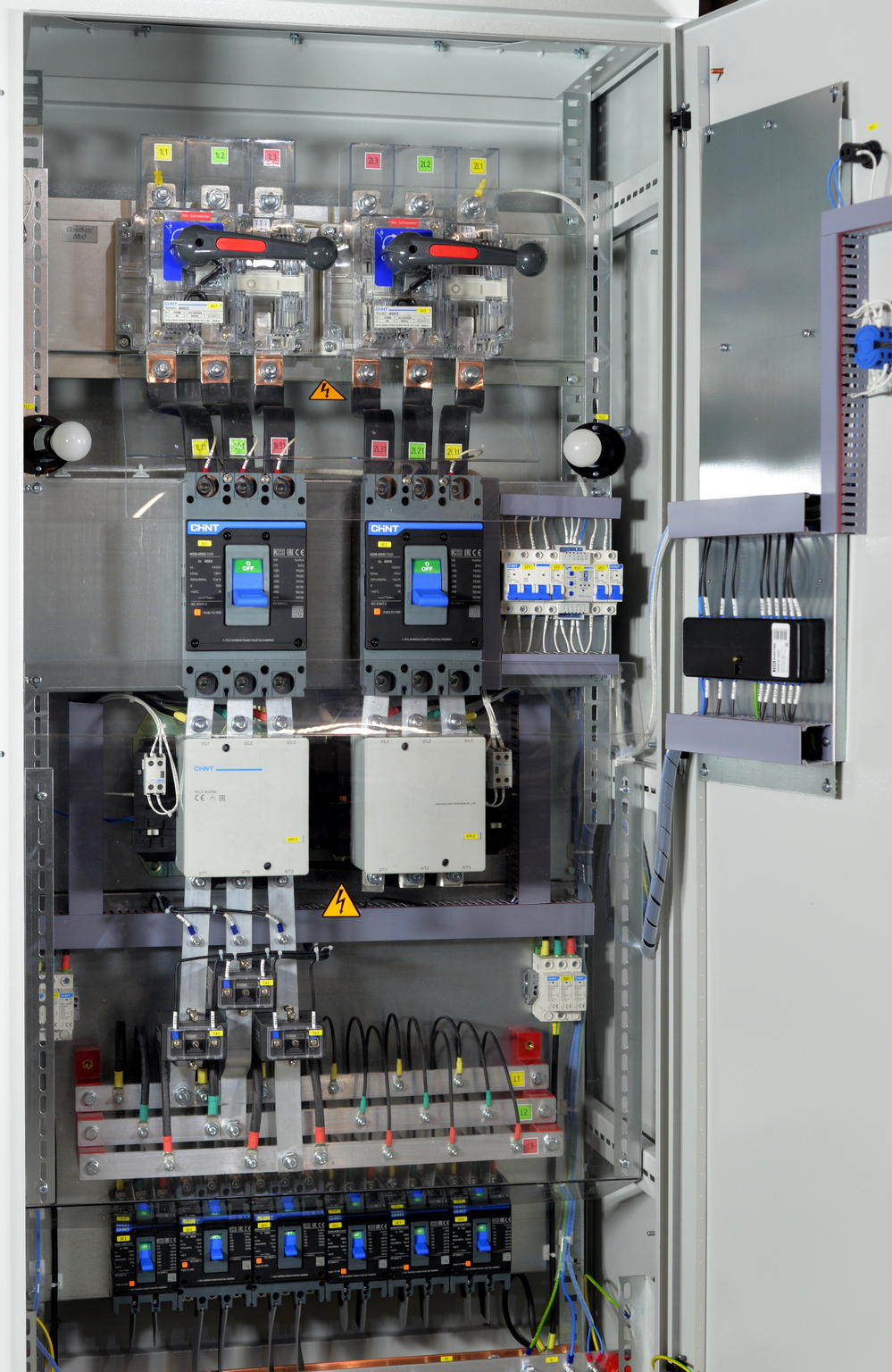

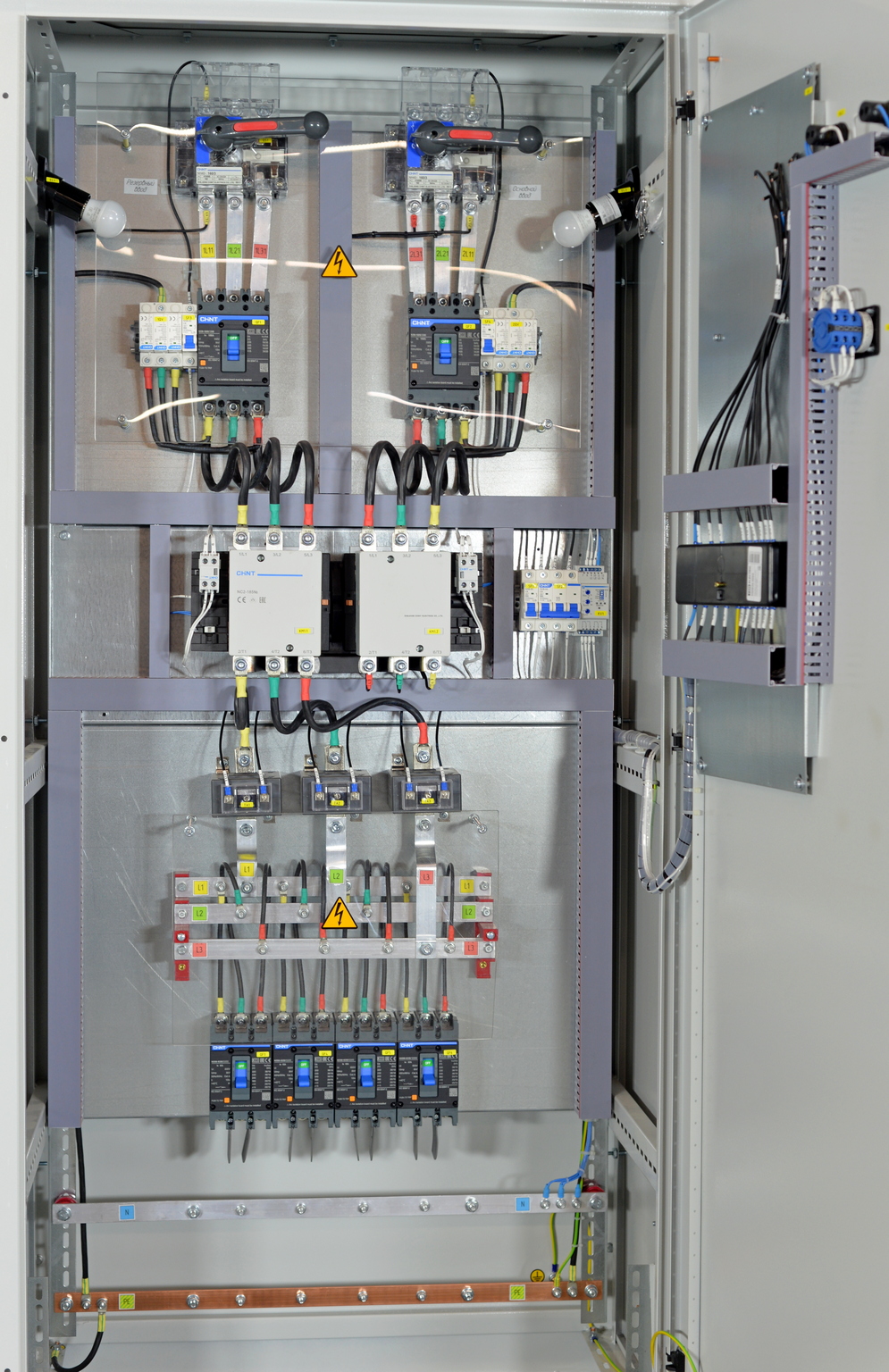

Силовые шкафы АВР выполнены с двумя каналами питания и коммутационными аппаратами каждого ввода.

Схема обеспечивает:

• контроль наличия напряжения;
• переключение на резервный источник;
• исключение недопустимого параллельного включения вводов;
• возврат к штатной схеме после восстановления питания;
• ручное управление при обслуживании;
• световую индикацию состояния вводов.

В шкафах применены автоматические выключатели и контакторы CHINT, шинные соединения, трансформаторы тока и аппараты вспомогательных цепей.

Питание противопожарных систем

Для оборудования противопожарной защиты предусмотрены отдельные панели ПЭСПЗ.

Через них получают питание:

• противопожарные насосы;
• противодымная вентиляция;
• противопожарные клапаны;
• оборудование автоматического пожаротушения;
• водяные задвижки;
• другие потребители системы противопожарной защиты.

В соответствии с проектом фасад таких панелей должен иметь отличительную красную окраску и предупреждающую маркировку о запрете отключения питания.

Секционное распределение

После вводной части питание распределяется между тремя электрощитовыми объекта.

В основной электрощитовой размещаются ВРУ, магистральные щиты и основные панели АВР. Отдельные распределительные устройства питают секции жилого дома, подземную автостоянку и общественные помещения.

Такая схема локализует возможные неисправности и позволяет выводить отдельный участок в ремонт без отключения всего здания.

Этажные щиты

Для распределения электроэнергии между квартирами изготовлены этажные щиты на различное количество присоединений.

В зависимости от планировки этажа применяются исполнения для трёх, четырёх, пяти, шести, семи или восьми квартир. Всего в комплект вошло 28 этажных щитов.

Внутри предусматриваются:

• вводной аппарат;
• распределительные блоки;
• аппараты квартирных линий;
• места для приборов учёта;
• N- и PE-шины;
• маркировка присоединений.

Рабочей документацией предусмотрена установка 145 многотарифных квартирных приборов учёта.

Квартирные ремонтные щиты

На этапе строительства квартир предусмотрены временные ремонтные щиты ЩК.

Они используются для безопасного подключения временного освещения, розетки и минимально необходимой нагрузки до выполнения постоянного внутриквартирного электромонтажа.

Комплект поставки включал 145 таких щитов — по количеству квартир.

Щиты общественных помещений

Для встроенных помещений общественного назначения изготовлены 15 распределительных щитов ЩР.

Каждый щит получает питание по отдельной линии от соответствующего магистрального или распределительного устройства. Это позволяет независимо учитывать и отключать нагрузки конкретного помещения.

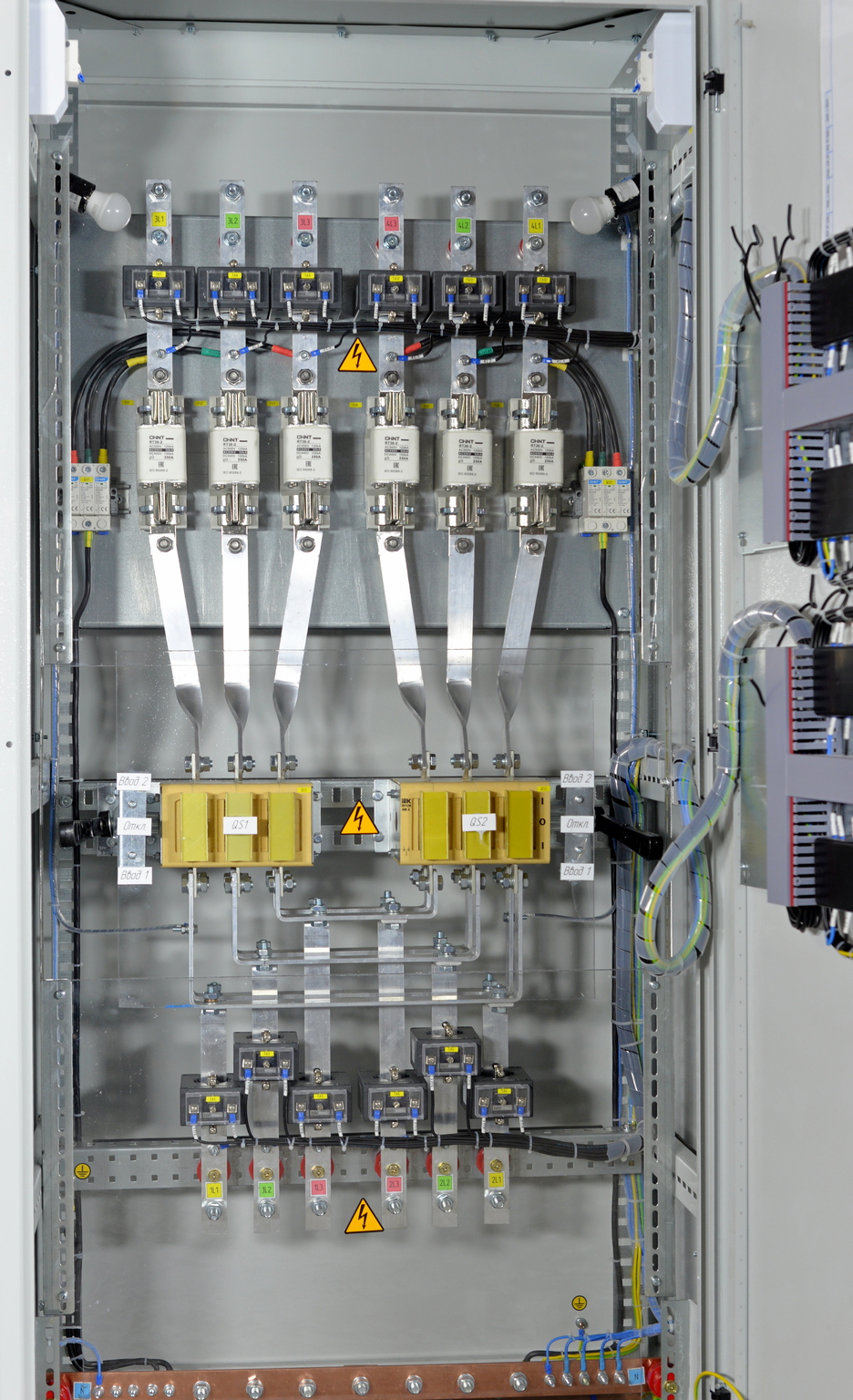

Шинные системы

В силовых шкафах применены медные и алюминиевые шинные соединения в соответствии с расчётными токами и проектными решениями.

На фотографиях оборудования видны:

• фазные шины с цветовой маркировкой;
• болтовые соединения;
• токовые трансформаторы;
• держатели плавких вставок;
• шинные ответвления;
• прозрачные защитные экраны;
• отдельные N- и PE-шины.

Шины закреплены на изоляционных опорах, а открытые участки силовой части закрыты защитными панелями.

Защитное заземление

Корпуса шкафов, монтажные панели и двери соединены с системой защитного заземления.

Внутри силовых шкафов установлены отдельные шины:

• PE — для защитных проводников;
• N — для рабочих нулевых проводников.

Рабочей документацией предусмотрена трёх- и пятипроводная система электроснабжения, а все доступные металлические нетоковедущие части должны быть присоединены к защитному проводнику.

Защита от случайного прикосновения

Высокотоковые вводы, предохранители, переключающие аппараты и шинные системы закрыты прозрачными защитными экранами.

Экран позволяет визуально контролировать состояние оборудования, но ограничивает доступ к токоведущим частям при открытой двери шкафа.

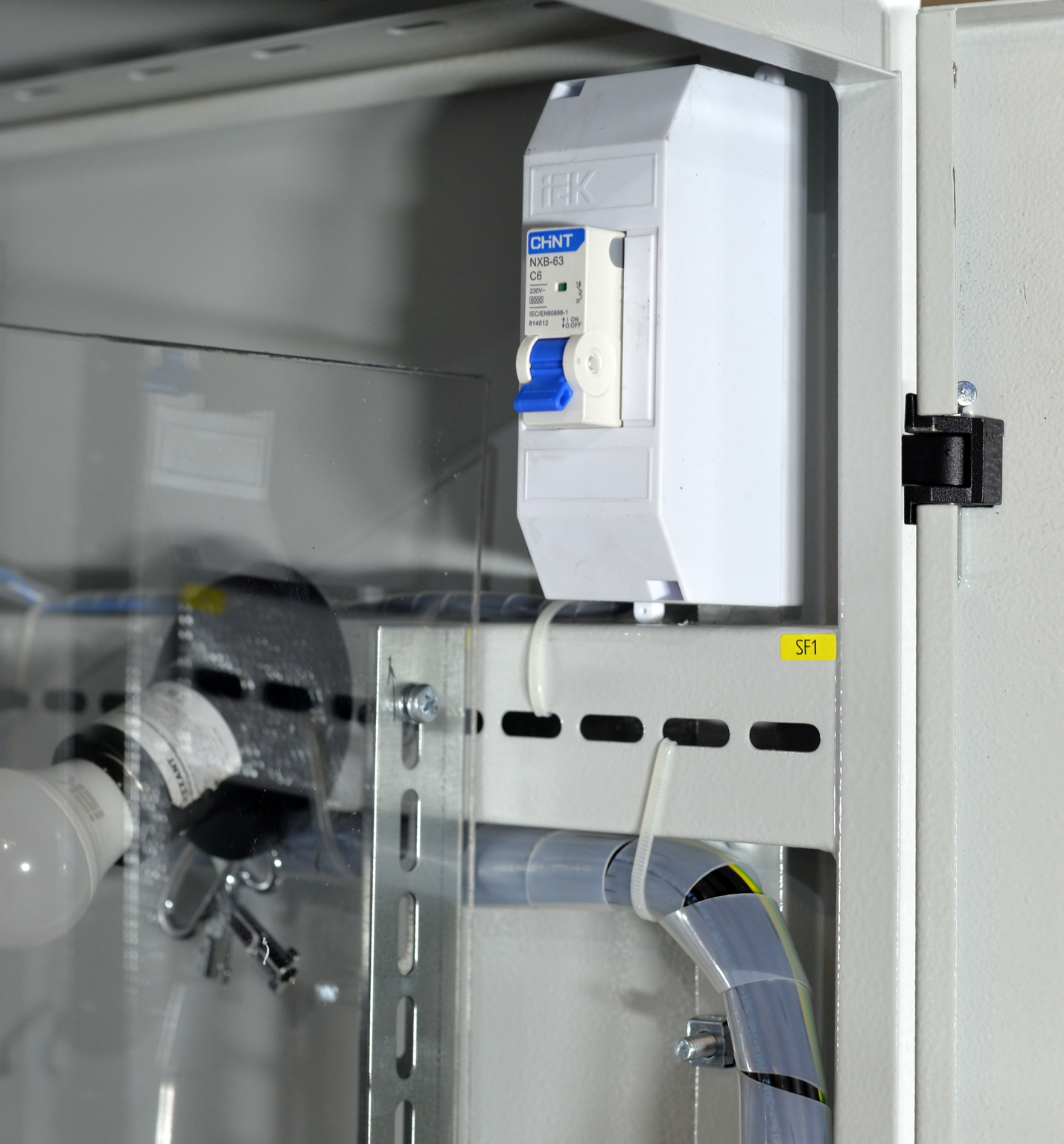

Освещение шкафов

В крупных напольных шкафах предусмотрено внутреннее освещение. Светильники установлены по бокам монтажной зоны и позволяют проводить обслуживание оборудования при недостаточном освещении электрощитовой.

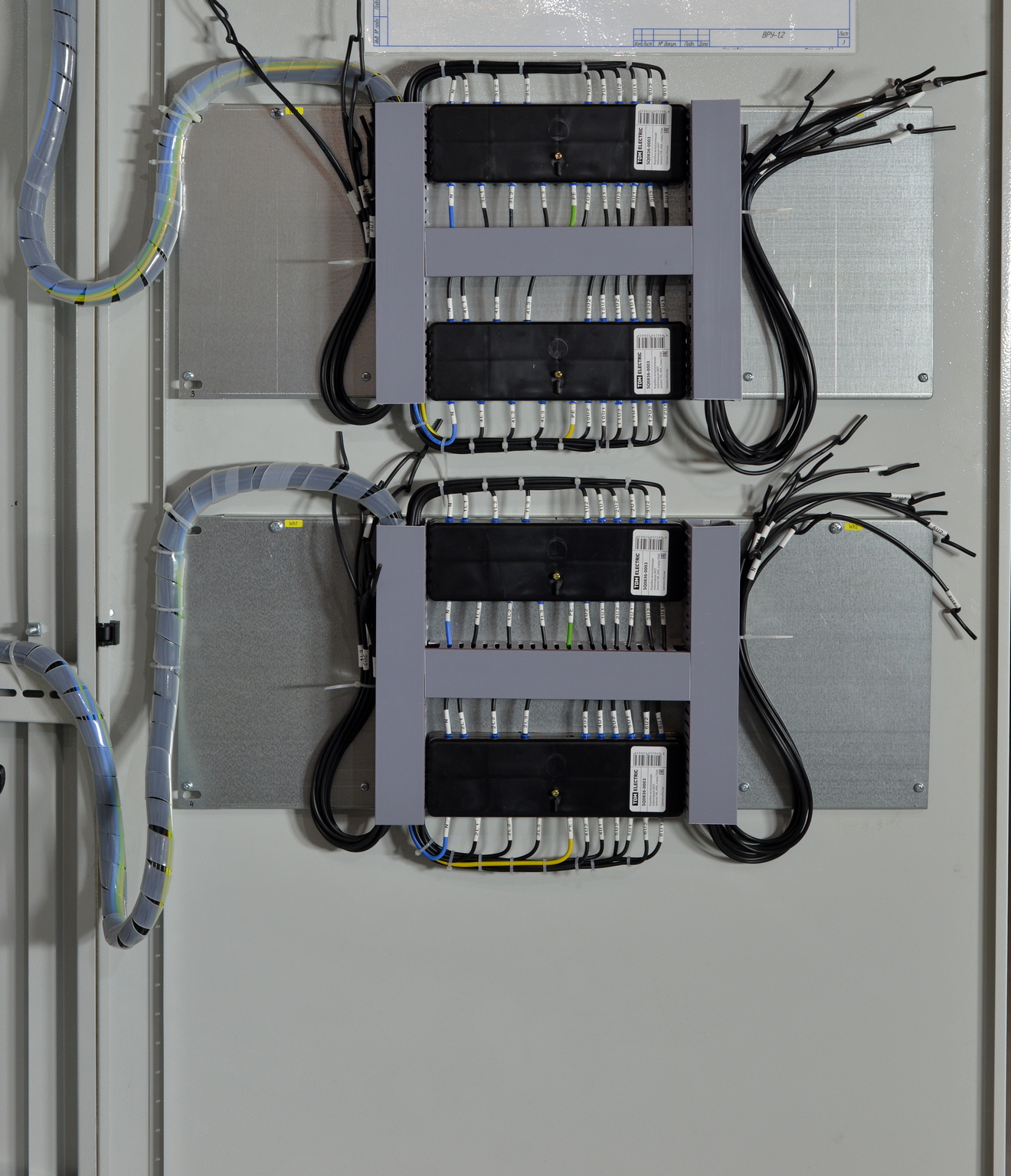

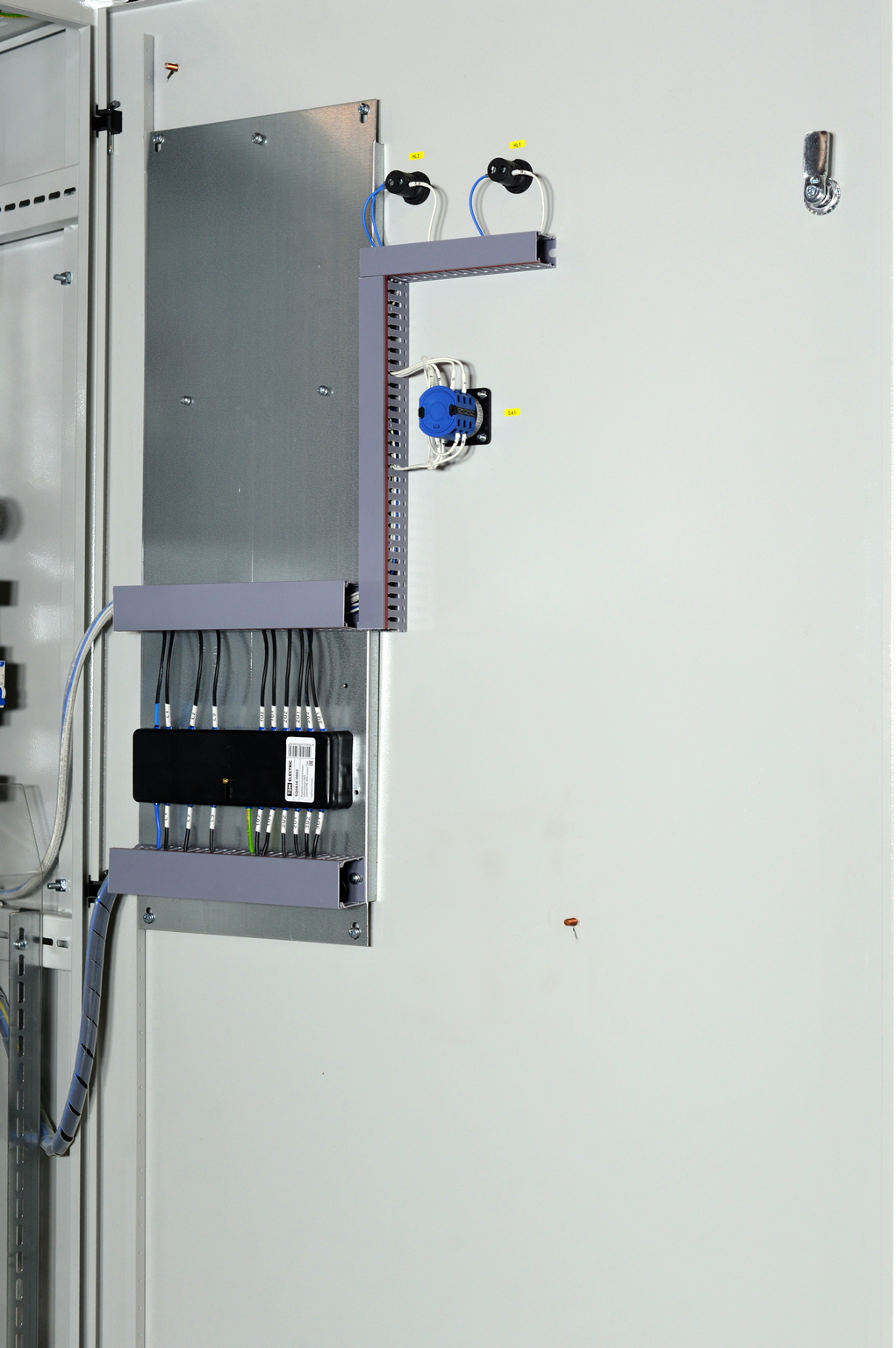

Маркировка

Маркировка нанесена на:

• фазные шины;
• автоматические выключатели;
• предохранители;
• контакторы;
• трансформаторы тока;
• кабели;
• клеммы;
• органы управления;
• вводные и отходящие присоединения.

Цветовая и буквенно-цифровая маркировка облегчает сопоставление оборудования с однолинейными и принципиальными схемами.

Контроль качества

Перед передачей заказчику шкафы проходят производственную проверку.

Контролируется:

• соответствие компоновки рабочим чертежам;
• соответствие аппаратов спецификации;
• номиналы автоматических выключателей и предохранителей;
• правильность соединения силовых шин;
• качество болтовых и клеммных соединений;
• затяжка силовых контактов;
• фазировка;
• непрерывность защитных проводников;
• разделение N- и PE-цепей;
• маркировка проводников и оборудования;
• работа аппаратов ручного управления;
• цепи контроля и сигнализации;
• логика переключения АВР;
• механические и электрические блокировки;
• наличие защитных экранов;
• комплектность документации.

Особое внимание уделяется высокотоковым соединениям: от их подготовки, площади контакта и момента затяжки напрямую зависит нагрев оборудования при длительной эксплуатации.

Результат для заказчика

Заказчик получил комплект НКУ 0,4 кВ для организации электроснабжения жилого дома, общественных помещений и подземной автостоянки.

Практический результат проекта:

• организован приём питания от двух секций трансформаторной подстанции;
• обеспечено распределение электроэнергии между всеми частями объекта;
• реализовано резервирование ответственных нагрузок;
• выделены цепи противопожарных систем;
• предусмотрено поэтажное и поквартирное распределение;
• обеспечено независимое питание общественных помещений;
• упрощено дальнейшее обслуживание оборудования;
• создана единая и понятная система маркировки;
• оборудование подготовлено к монтажу и подключению на объекте.

Единый производитель всего комплекта снижает риск несогласованности между вводными, распределительными и этажными щитами. Все изделия выпускаются по одной документации, с единой логикой маркировки и совместимой аппаратной базой.

Почему такие проекты требуют системного подхода

Многоквартирный дом с паркингом — это не только квартиры и освещение подъездов.

Внутри одного объекта одновременно работают:

• бытовые нагрузки;
• общественные помещения;
• лифты;
• вентиляция;
• насосные установки;
• аварийное освещение;
• противопожарные системы;
• инженерное оборудование паркинга.

Ошибка в выборе аппарата, сечения шины или алгоритма АВР может привести не только к отключению части здания, но и к потере питания систем, от которых зависит безопасность людей.

Поэтому производство НКУ для жилого комплекса требует согласования всех уровней: от ВРУ и главной схемы до последнего этажного щита.
